TVAC22000 - Konwerter audio/wideo ABUS - Bezpłatna instrukcja obsługi

Typ produktu	Konwerter audio/wideo analogowy na HDMI
Marka	ABUS
Model	TVAC22000
Wymiary (Dł x Szer x Wys)	80 x 60 x 25 mm
Waga	100 g
Zasilanie	5 V DC przez kabel USB (zasilacz sieciowy nie jest dołączony)
Pobór mocy	2,5 W
Wejścia wideo	1x Composite (CVBS) na RCA, 1x S-Video
Wejścia audio	2x RCA stereo (lewy/prawy)
Wyjście wideo	1x HDMI 1.4
Maksymalna rozdzielczość wyjściowa	1080p (1920 x 1080) przy 60 Hz
Obsługiwane formaty audio	PCM 2.0 stereo
Główne funkcje	Konwersja sygnałów wideo composite/S-Video i audio analogowego na HDMI; skalowanie do 1080p; wbudowane wyjście audio cyfrowego
Materiał obudowy	Plastik ABS
Kolor	Czarny
Temperatura pracy	0 °C do 40 °C
Konserwacja i czyszczenie	Odłączyć urządzenie przed czyszczeniem; używać miękkiej, suchej szmatki; nie używać ściernych środków ani płynów
Bezpieczeństwo	Nie narażać na wilgoć ani ekstremalne temperatury; unikać wstrząsów; używać wyłącznie zalecanego zasilania
Części zamienne i naprawialność	Brak części naprawialnych przez użytkownika; w przypadku awarii skontaktować się z serwisem ABUS
Zawartość opakowania	Konwerter TVAC22000, kabel USB, instrukcja obsługi
Gwarancja	2 lata

Często zadawane pytania - TVAC22000 ABUS

Jak podłączyć konwerter TVAC22000?

Podłącz źródło wideo (Composite lub S-Video) i audio (RCA) do odpowiednich wejść. Podłącz wyjście HDMI do telewizora. Zasil konwerter przez port USB (5V) za pomocą dołączonego kabla i zasilacza sieciowego (niedołączonego).

Jaka rozdzielczość HDMI jest obsługiwana?

Konwerter obsługuje rozdzielczości do 1080p (1920x1080) przy 60 Hz. Rozdzielczość wyjścia jest automatycznie wykrywana lub może być ustawiona za pomocą przycisku (w zależności od modelu).

Czy mogę podłączyć odtwarzacz VHS lub konsolę retro?

Tak, TVAC22000 jest przeznaczony do konwersji sygnałów analogowych (Composite lub S-Video) na HDMI. Jest idealny do źródeł takich jak magnetowidy, kamkordery, konsole do gier retro itp.

Czy dźwięk jest przesyłany przez HDMI?

Tak, analogowy sygnał audio stereo (RCA) jest konwertowany na PCM 2.0 i przesyłany przez kabel HDMI. Nie jest potrzebny dodatkowy kabel audio do telewizora.

Co zrobić, jeśli obraz się nie wyświetla?

Sprawdź, czy wszystkie połączenia są dobrze wciśnięte. Upewnij się, że źródło jest włączone, a konwerter jest zasilany (zielona dioda). Spróbuj zmienić źródło na telewizorze. Jeśli problem nadal występuje, przetestuj z innym kablem HDMI.

Czy konwerter działa bez zewnętrznego zasilania?

Nie, TVAC22000 wymaga zasilania 5V DC przez port USB. Możesz użyć standardowego zasilacza sieciowego USB lub podłączyć do portu USB telewizora (jeśli zapewnia wystarczający prąd).

Czy występuje opóźnienie audio/wideo (lag)?

Konwerter wprowadza znikome opóźnienie (zwykle poniżej 1 ms). Dla większości zastosowań (filmy, gry) nie jest odczuwalne.

Czy mogę używać dłuższych kabli?

Zaleca się nie przekraczać 5 metrów dla kabla HDMI i 3 metrów dla kabli RCA/S-Video, aby uniknąć degradacji sygnału.

Jak czyścić konwerter?

Odłącz urządzenie. Użyj miękkiej, suchej szmatki do wycierania powierzchni. Nigdy nie używaj płynów, sprayów ani ściernych środków.

Gdzie znaleźć pełną instrukcję?

Instrukcja obsługi jest dostępna do bezpłatnego pobrania na stronie notice-facile.com. Możesz również poprosić o tłumaczenie na swój język za pomocą formularza na stronie.

INSTRUKCJA OBSŁUGI TVAC22000 ABUS

Niniejsza instrukcja obsługi zawiera ważne wskazówki dotyczące uruchamiania i obsługi. Pamiętaj o tym, także przekazując produkt osobie trzeciej.

Zachowaj instrukcję do wykorzystania w przyszłości!

Wykaz treści znajdziesz w spisie treści z podaniem odpowiednich liczb stron na stronie 53.

HD-SDI / HDMI Konverter

Bedienungsanleitung

Version 05/2012

CE

Instrukcja obsługi przetłumaczona z języka niemieckiego. Przechować do wykorzystania w przyszłości!

Wprowadzenie

Szanowny Kliencie!

Dziękujemy za zakup naszego produktu.

Produkt ten spełnia wymagania obowiązujących norm europejskich i krajowych. Zgodność została udokumentowana, a odpowiednie deklaracje i dokumenty są dostępne u producenta (www.abus-sc.com).

Aby zachować ten stan i zapewnić bezpieczną eksploatację, użytkownik musi przestrzegać niniejszej instrukcji obsługi!

Przed uruchomieniem produktu przeczytaj całą instrukcję obsługi i przestrzegaj wszystkich zasad obsługi i bezpieczeństwa!

Wszystkie zawarte w niej nazwy firm i oznaczenia produktów są zarejestrowanymi znakami towarowymi odnośnych właścicieli. Wszelkie prawa zastrzeżone.

W razie wątpliwości zwrócić się do instalatora lub sprzedawcy!

Wyłączenie odpowiedzialności cywilnej

Niniejsza instrukcja obsługi została opracowana z najwyższą starannością. Jeżeli mimo to zauważysz w niej braki lub niedokładności, prosimy o ich zgłaszanie na adres podany na odwrocie niniejszego podręcznika.

ABUS Security-Center GmbH nie odpowiada za błędy techniczne i typograficzne oraz zastrzega sobie prawo do wprowadzania w każdej chwili bez wcześniejszej zapowiedzi zmian w produkcie i w instrukcjach obsługi.

ABUS Security-Center nie odpowiada za bezpośrednie i pośrednie szkody następcze powstałe w związku z wyposażeniem, sprawnością

i zastosowaniem produktu. Zawartość niniejszego dokumentu nie jest objęta gwarancją.

Objaśnienie symboli

Symbol błyskawicy w trójkącie jest stosowany w celu wskazania na zagrożenie dla zdrowia, np. wskutek porażenia elektrycznego.

Wykrzyknik w trójkącie oznacza w niniejszej instrukcji obsługi ważne wskazówki, które muszą być bezwzględnie przestrzegane.

Tym symbolem oznaczane są specjalne rady i wskazówki dotyczące obsługi.

Ważne zasady bezpieczeństwa

Szkody spowodowane nieprzestrzeganiem niniejszej instrukcji obsługi powodują wygaśnięcie roszczeń gwarancyjnych. Nie odpowiadamy za szkody następcze!

Nie odpowiadamy za szkody materialne lub osobowe spowodowane nieprawidłową obsługą lub nieprzestrzeganiem zasad bezpieczeństwa. W takich przypadkach wygasają wszelkie roszczenia gwarancyjne!

Przeczytaj uważnie poniższe informacje dotyczące zasad bezpieczeństwa.

Zasady bezpieczeństwa

1. Zasilanie elektryczne

Napięcie przemienne 110-240 V, 50/60 Hz

Zasilaj urządzenie tylko ze źródła napięcia sieciowego zgodnego z podanym na tabliczce znamionowej.

W razie wątpliwości co do parametrów lokalnego zasilania elektrycznego zwrócić się do właściwego zakładu energetycznego. Przed przystąpieniem do konserwacji lub instalacji odłącz urządzenie od zasilania sieciowego.

1. Przeciążenie

Unikaj przeciążania gniazd sieciowych, przedłużaczy i adapterów, ponieważ może to spowodować pożar lub porażenie elektryczne.

1. Ciecze

Nie stawiaj urządzenia w suchych i zabezpieczonych przed kurzem pomieszczeniach. Chroń urządzenie przed wniknięciem do niego wszelkiego rodzaju cieczy.

1. Czyszczenie

Czyść urządzenie tylko wilgotną ściereczką bez ostrych środków czyszczących.

Przed czyszczeniem urządzenie odłącz od sieci.

1. Wentylacja

Otwory wentylacyjne urządzenia nie mogą być zakryte lub zabudowane.

Uważaj, aby do urządzenia nie przedostały się np. przez otwory wentylacyjne żadne przedmioty.

1. Akcesoria

Podłączaj tylko dedykowane do tego celu urządzenia. W przeciwnym razie może dojść do sytuacji niebezpiecznych lub uszkodzeń urządzenia.

1. Miejsce ustawienia

Nie stawiaj urządzenia w suchych i zabezpieczonych przed kurzem pomieszczeniach. Zabezpiecz urządzenie przed wniknięciem do niego wszelkiego rodzaju cieczy.

Nie umieszczaj monitora w bezpośrednim sąsiedztwie ogrzewania, pieca i innych źródeł ciepła bądź w miejscu bezpośredniego oddziaływania promieni słonecznych.

Używaj urządzenia tylko w miejscach, w których temperatura otoczenia mieści się w dozwolonym zakresie 0°\~50°C.

Ostrzeżenia

Przed pierwszym uruchomieniem należy spełnić wszystkie wymagania określone w zasadach bezpieczeństwa i instrukcji obsługi!

1. Przestrzegaj tych wskazówek. Ich nieprzestrzeganie może doprowadzić do porażenia elektrycznego.

2. Nigdy nie otwieraj obudowy ani zasilacza sieciowego.

3. Nie wkładaj do wnętrza urządzenia przedmiotów metalowych lub łatwopalnych.

4. Aby uniknąć uszkodzeń w wyniku przepięć (np. w czasie burzy), zastosuj zabezpieczenia przepięciowe.

5. Uszkodzone urządzenia odłącz niezwłocznie od sieci elektrycznej i poinformuj sprzedawcę.

Instalując urządzenie w istniejącej instalacji monitoringu wideo upewnij się, czy wszystkie urządzenia są odłączone od obwodu sieciowego i obwodu niskiego napięcia.

W razie wątpliwości nie wykonuj montażu, instalacji i okablowania samodzielnie, lecz zleć ich wykonanie specjaliście. Nieprawidłowe i niefachowo wykonywane prace na sieci elektrycznej i instalacjach wewnętrznych stwarzają niebezpieczeństwo dla użytkownika a także dla innych osób.

Okabluj instalację tak, aby obwód sieciowy i obwód niskiego napięcia były ułożone osobno i nie stykały się w żadnym miejscu ani nie mogły zostać połączone w wyniku uszkodzenia.

Rozpakowanie

Rozpakowując urządzenie, należy zachować szczególnie ostrożność.

W razie stwierdzenia uszkodzenia oryginalnego opakowania, sprawdź najpierw urządzenie. W razie stwierdzenia uszkodzeń urządzenia, odeślij je wraz z opakowaniem, informując jednocześnie przewoźnika.

Spis treści

1. Użycie zgodne z przeznaczeniem....54
2. Zakres dostawy....54
3. Cechy i funkcje ....54
4. Opis złącz i funkcji....55
5. Konserwacja i czyszczenie ....57

5.1 Konserwacja....57
5.2 Czyszczenie....57

1. Utylizacja ....57

2. Dane techniczne ....57

1. Użycie zgodne z przeznaczeniem

Ten konwerter służy do przetwarzania sygnału kamery HD-SDI na złącze HDMI. Dzięki temu kamerę HD-SDI można podłączyć bezpośrednio do monitora z wejściem HDMI (1080p25).

Dodatkowo konwerter posiada dwa aktywnie wzmocnione wyjścia HD-SDI. Stąd możliwe jest przekazanie sygnału HD-SDI do nagrywarki cyfrowej lub monitora/konwertera HD-SDI.

Szczegółowy opis działania znajduje się w rozdziale „3. Cechy i funkcje“.

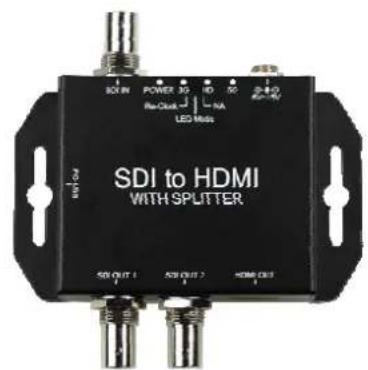

2. Zakres dostawy

Zasilacz sieciowy Instrukcja obsługi

3. Cechy i funkcje

• Przetwarzanie sygnału HD-SDI na złącze HDMI
  • Standard HD-SDI SMPTE292M
  • Wskazania stanu jakości sygnału
• Obsługiwane formaty: 720p50, 720p60, 1080i50, 1080i60, 1080p24, 1080p25, 1080p30, 1080p50, 1080p60, 2K (2048 x 1080)
  • Instalacja Plug & Play
  • Tryb dualny: HDMI (1x) i HD-SDI (2x)

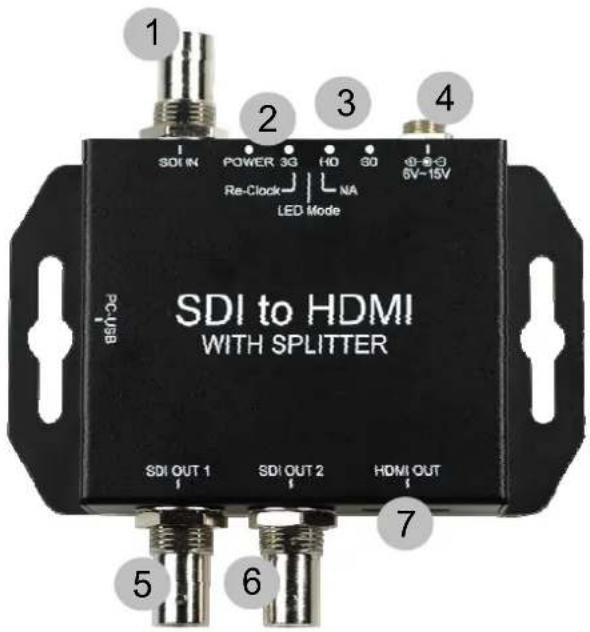

4. Opis złącz i funkcji

Pamiętaj:

Podczas konwersji sygnału HD-SDI na HDMI nie jest zmieniany format, rozdzielczość ani liczba obrazów na sekundę. Oznacza to, że jeżeli kamera dostarcza sygnał wideo z rozdzielczością 1080p 25 fps, do wyświetlenia wideo będzie konieczny monitor obsługujący tę rozdzielczość.

Wszystkie kamery HD-SDI ABUS Security-Center mają tylko rozdzielczość 1920x1080 pikseli przy 25 obrazach na sekundę.

1	Zasilanie napięciowe 6,0 – 15,0 V DC, wtyczka okrągła 5,5 x 2,1 mm
2	Diody LED stanu
3	Przełącznik DIP
4	Wejście HD-SDI (złącze BNC)
5	Wyjście HD-SDI (złącze BNC)
6	Wyjście HD-SDI (złącze BNC)
7	Wyjście HDMI

Przełącznik DIP

Opis przełącznika DIP 1 – 3 od lewej do prawej.

Przełącznik DIP #	Oznaczenie	Opis
1 Przywracanie taktowania (re-clock)		Standard: aktywne ↑
2 Tryb LED Zob.	opis „Diody LED stanu“
3	Nieużyw.	Nieużywane

Diody LED stanu

Objaśnienie znaków:

• LED aktywne
  ○ LED nieaktywne

Przełącznik DIP 2 wyłączony (↓)

Rozdzielczość SD LED HD LED 3G LED LED zasilania
1280 x 720 p50	○	○	●	●
1280 x 720 p60	○	●	○	○
1920 x 1080 i50	○	●	○	●
1920 x 1080 i60	○	●	●	○
1920 x 1080 p24	○	●	●	●
1920 x 1080 p25	●	○	○	○
1920 x 1080 p30	●	○	○	●
1920 x 1080 p50	●	○	●	○
1920 x 1080 p60	●	○	●	●
2048 x 1080 p24	●	●	○	○
2048 x 1080 p25	●	●	○	●
Nieobstugiwana	●	●	●	●

Przełącznik DIP 2 włączony (↑)

Rozdzielczość 3G LED HD LED SD LED
Nieobsługiwana	○ ○ ●
720p, 1080i, 1080 [p24, p25]	○ ● ○
1080 [p50, p60], 2K	● ○ ○

5. Konserwacja i czyszczenie

5.1 Konserwacja

Sprawdzaj regularnie bezpieczeństwo techniczne produktu, np. czy obudowa nie jest uszkodzona.

Jeżeli są powody do przypuszczenia, że bezpieczna eksploatacja jest niemożliwa, należy wycofać produkt z eksploatacji i zabezpieczyć przed przypadkowym uruchomieniem.

Należy przyjąć, że bezpieczna eksploatacja nie jest możliwa, jeżeli:

• urządzenie ma widoczne uszkodzenia,
• urządzenie nie działa.

Pamiętaj:

Produkt nie wymaga konserwacji. Nie posiada on części, które powinno się sprawdzać lub konserwować, dlatego nie należy go nigdy otwierać.

5.2 Czyszczenie

Czyść produkt czystą, suchą ściereczką. W razie większych zabrudzeń ściereczkę można zwilżyć letnią wodą.

Uważaj, aby do wnętrza urządzenia nie dostała się jakakolwiek ciecz.

Nie używaj chemicznych środków czyszczących, ponieważ mogą one uszkodzić powierzchnię obudowy oraz ekranu (odbarwienia).

6. Utylizacja

Tak oznaczonych urządzeń nie wolno wyrzucać razem z odpadami domowymi. Po wycofaniu z eksploatacji produkt należy utylizować zgodnie z obowiązującymi przepisami ustawowymi.

Zwróć się do sprzedawcy lub oddaj produkty w komunalnym punkcie zbiorczym złomu elektrycznego.

7. Dane techniczne

Numer typu TVAC22000
Wejścia 1 x BNC (HD-SDI)
Wyjścia 1 x HDMI (Typ A), 2 x BNC (HD-SDI)
Obsługiwane rozdzielczości	720p50, 720p60, 1080i50, 1080i60, 1080p24, 1080p25, 1080p30, 1080p50, 1080p60, 2K (2048 x 1080)
Obsługiwane formaty SD-SDI (SMPTE 259M)	HD-SDI (SMPTE 292M)3G-SDI (SMPTE 494M/495M)
System wideo HD-SDI
Impedancja	75
Zasilanie napięciowe 6 - 15 V DC
Pobór prądu	500
Temperatura robocza 0 ~ +50 °C
Wymiary (SxWxG) 104 x 63,3 x 26 mm

D Impressum

Niniejsza instrukcja obsługi jest publikacją ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing. Wszystkie prawa, także do tłumaczenia, zastrzeżone. Reprodukcje wszelkiego rodzaju, np. fotokopia mikrofilm oraz zapis w elektronicznych systemach przetwarzania danych wymagają pisemnej zgody wydawcy.

Przedruk, także we fragmentach, zabroniony.

Niniejsza instrukcja obsługi odzwierciedla stan faktyczny w dacie złożenia do druku.

Zmiany techniczne i zmiany wyposażenia zastrzeżone.
