Typ produktu	Kamera monitoringu HD-SDI, kopułowa, zewnętrzna, dzień/noc, IR 720p
Marka	ABUS
Model	TVHD70000
Rozdzielczość	720p (1280 x 720 pikseli)
Przetwornik obrazu	1/3" CMOS
Obiektyw	3,6 mm, obiektyw stałoogniskowy
Kąt widzenia poziomy	75°
Zasięg podczerwieni	10 metrów
Przełączanie dzień/noc	Elektromagnetyczny filtr odcinający IR
Minimalne oświetlenie (kolor)	0,1 luksa
Stopień ochrony	IP66
Temperatura pracy	-10°C do 50°C
Wilgotność	maks. 90%
Zasilanie	12 V DC, maks. 1,0 A
Wymiary (W x ∅)	106 mm x 69 mm
Waga	320 g
Rodzaj montażu	Montaż naścienny z podstawą i wkrętami w zestawie
Orientacja	3 osie: nachylenie 75°, obrót 90°, obrót 360°
Złącze wideo	Wyjście BNC (HD-SDI)
Maks. długość kabla koncentrycznego	80 m (RG59) lub 150 m (RG6)
Zalecane czyszczenie	Sucha lub wilgotna szmatka (ciepła woda), bez środków chemicznych
Zastosowanie	Wewnątrz i na zewnątrz (IP66)
Zawartość zestawu	Kamera, akcesoria montażowe, instrukcja obsługi

Często zadawane pytania - TVHD70000 ABUS

Jak zainstalować kamerę TVHD70000?

Przed instalacją wyłącz zasilanie. Użyj dostarczonego szablonu wiercenia, aby wywiercić otwory montażowe, zamocuj podstawę za pomocą wkrętów i kołków, a następnie przeciągnij kabel przez podstawę. Następnie zamocuj nasadkę kamery i dokręć wkręty. Upewnij się, że napięcie sieciowe wynosi 12 V DC.

Jaka jest rozdzielczość obrazu tej kamery?

Kamera oferuje rozdzielczość 720p (1280 x 720 pikseli) z 25 klatkami na sekundę (720p25). Wykorzystuje przetwornik obrazu 1/3" CMOS dla wysokiej jakości obrazu.

Czy można używać kamery na zewnątrz?

Tak, kamera ma stopień ochrony IP66, co czyni ją odpowiednią do użytku na zewnątrz i wewnątrz. Jest odporna na kurz i bryzgi wody.

Jak czyścić kamerę?

Użyj czystej, suchej szmatki. Jeśli jest bardzo brudna, zwilż szmatkę ciepłą wodą. Nigdy nie używaj chemicznych środków czyszczących i unikaj przedostania się płynu do wnętrza urządzenia.

Jakie zasilanie jest potrzebne dla kamery?

Kamera wymaga zasilania 12 V DC z okrągłą wtyczką 5,5 mm x 2,1 mm. Maksymalny pobór prądu wynosi 1,0 A. Podczas podłączania należy zachować odpowiednią polaryzację.

Jaki jest zasięg oświetlenia podczerwienią?

Wbudowane oświetlenie podczerwienią ma zasięg 10 metrów, umożliwiając widzenie nocne do tej odległości.

Jak ustawić kamerę po instalacji?

Poluzuj wkręty mocujące, aby wyregulować orientację w 3 osiach: nachylenie (75°), obrót (90°) i obrót (360°). Po uzyskaniu żądanej pozycji dokręć wkręty.

Jaki typ kabla wideo zastosować i jaka jest maksymalna długość?

Użyj kabla koncentrycznego typu RG59 (maks. 80 m) lub RG6 (maks. 150 m) z wtykiem BNC męskim. W przypadku większych odległości można zastosować wzmacniacze HD-SDI.

Co zrobić w przypadku widocznych uszkodzeń kamery?

Natychmiast odłącz urządzenie od sieci i upewnij się, że nie może być przypadkowo użyte. Skontaktuj się z dystrybutorem w celu naprawy. Nigdy nie otwieraj obudowy samodzielnie, spowoduje to utratę certyfikatu CE i gwarancji.

Gdzie znaleźć pełną instrukcję TVHD70000?

Pełna instrukcja obsługi jest dostępna bezpłatnie w formacie PDF na stronie notice-facile.com. Można również poprosić o tłumaczenie, wybierając język i podając adres e-mail.

INSTRUKCJA OBSŁUGI TVHD70000 ABUS

PL Instrukcja obsługi

Polskie tłumaczenie oryginalnej instrukcji niemieckiej. Przechować do wykorzystania w przyszłości!

Wprowadzenie

Szanowna Klientko, Szanowny Kliencie,

Dziękujemy za zakup naszego produktu.

To urządzenie spełnia wymogi obowiązujących dyrektyw UE.

Deklarację zgodności można otrzymać pod adresem:

Aby zachować ten stan i zapewnić bezpieczną eksploatację, użytkownik musi przestrzegać niniejszej instrukcji obsługi!

Przed uruchomieniem produktu przeczytaj całą instrukcję obsługi i przestrzegaj wszystkich zasad bezpieczeństwa!

Wszystkie zawarte w niej nazwy firm i oznaczenia produktów są zarejestrowanymi znakami towarowymi odnośnych właścicieli. Wszystkie prawa zastrzeżone.

W razie wątpliwości zwracaj się do instalatora lub sprzedawcy!

Wyłączenie odpowiedzialności cywilnej

Niniejsza instrukcja obsługi została opracowana z najwyższą starannością. Jeżeli mimo to zauważysz w niej braki lub niedokładności, prosimy o ich zgłaszanie na adres podany na odwrocie niniejszego podręcznika.

ABUS Security-Center GmbH nie odpowiada za błędy techniczne i typograficzne oraz zastrzega sobie prawo do wprowadzania w każdej chwili bez wcześniejszej zapowiedzi zmian w produkcie i w instrukcjach obsługi.

ABUS Security-Center nie odpowiada za bezpośrednie i pośrednie szkody następcze, powstałe w związku z wyposażeniem, osiągami i zastosowaniem produktu. Zawartość niniejszego dokumentu nie jest objęta gwarancją.

Objaśnienie symboli

	Symbol błyskawicy w trójkącie jest stosowany w celu wskazania na zagrożenie dla zdrowia, np. porażeniem elektrycznym.
	Wykrzyknik w trójkącie oznacza w niniejszej instrukcji obsługi ważne wskazówki, które muszą być bezwzględnie przestrzegane.
	Tym symbolem oznaczane są specjalne rady i wskazówki dotyczące obsługi.

Ważne zasady bezpieczeństwa

	Szkody spowodowane nieprzestrzeganiem niniejszej instrukcji obsługi powodują wygaśnięcie roszczeń gwarancyjnych. Nie odpowiadamy za szkody następcze!
	Nie odpowiadamy za szkody materialne lub osobowe, spowodowane nieprawidłową obsługą lub nieprzestrzeganiem zasad bezpieczeństwa. W takich przypadkach wygasają wszelkie roszczenia gwarancyjne!

Szanowna Klientko, Szanowny Kliencie. Celem poniższych informacji dotyczących bezpieczeństwa i zagrożeń jest nie tylko ochrona Twojego zdrowia, ale także ochrona urządzenia. Dlatego przeczytaj dokładnie poniższe punkty.

• Wewnątrz produktu nie ma żadnych części wymagających konserwacji. Ponadto rozebranie produktu pociąga za sobą unieważnienie dopuszczenia (CE) oraz gwarancji/rękojmi.
• Upadek nawet z niewielkiej wysokości może spowodować uszkodzenie produktu.
• Zamontuj produkt tak, aby światło słoneczne nie padało bezpośrednio na czujnik obrazowy urządzenia. Przestrzegaj wskazówek montażowych zawartych w odpowiednim rozdziale niniejszej instrukcji obsługi.

Unikaj wymienionych niżej niekorzystnych warunków otoczenia w czasie eksploatacji urządzenia.

• Wilgoć lub za wysoka wilgotność powietrza.
• Skrajne zimno lub gorąco.
• Bezpośrednie nasłonecznienie
• Zapylenie, palne gazy, opary lub rozpuszczalniki
• Silne wibracje
• Silne pola magnetyczne, występujące np. w pobliżu maszyn lub głośników
• Kamera nie może być instalowana na niestabilnych powierzchniach.

Ogólne zasady bezpieczeństwa

• Nie zostawiaj porozrzucanych opakowań! Folie/torebki plastikowe, elementy styropianowe itd. mogą stać się niebezpieczną zabawką w rękach dzieci.
• Ze względu na bezpieczeństwo kamera do wideomonitoringu nie może być udostępniana dzieciom, ponieważ zawiera małe części, które mogą zostać połknięte.
• Nie wprowadzaj żadnych przedmiotów przez otwory do wnętrza urządzenia.
• Używaj tylko podanych przez producenta urządzeń/akcesoriów. Nie podłączaj niezgodnych produktów.
• Przestrzegaj zasad bezpieczeństwa i instrukcji obsługi pozostałych podłączonych urządzeń.
• Przed uruchomieniem sprawdź, czy urządzenie nie jest uszkodzone. Jeżeli jest, nie wolno go uruchamiać!
• Zachowaj napięcie robocze w granicach podanych w danych technicznych. Wyższe wartości napięcia mogą zniszczyć urządzenie oraz zagrażać bezpieczeństwu użytkownika (porażenie elektryczne).

Zasady bezpieczeństwa

1. Zasilaj urządzenie tylko ze źródła napięcia sieciowego zgodnego z podanym na tabliczce znamionowej. W razie wątpliwości co do parametrów lokalnego zasilania elektrycznego zwrócić się do właściwego zakładu energetycznego. Przed przystąpieniem do konserwacji lub instalacji odłącz urządzenie od zasilania sieciowego.
2. Przeciążenie

Unikaj przeciążania gniazd sieciowych, przedłużaczy i adapterów, ponieważ może to spowodować pożar lub porażenie elektryczne.

1. Czyszczenie

Czyść urządzenie tylko wilgotną ściereczką bez silnych środków czyszczących.

Przed czyszczeniem odłącz urządzenie od sieci.

Ostrzeżenia

Przed pierwszym uruchomieniem należy spełnić wszystkie wymagania określone w zasadach bezpieczeństwa i obsługi!

1. Przestrzegaj poniższych wskazówek, aby uniknąć uszkodzenia kabla sieciowego i wtyczki sieciowej.

2. Nie zmieniaj ani nie manipuluj kablem sieciowym i wtyczką sieciową.

3. Nie wyginaj i nie skręcaj kabla sieciowego.
4. Odłączając urządzenie od sieci, nie ciągnij za kabel sieciowy, lecz za wtyczkę.

5. Dopilnuj, aby kabel sieciowy był maksymalnie oddalony od urządzeń grzejnych, aby zapobiec stopieniu powłoki kabla wykonanej z tworzywa sztucznego.

6. Przestrzegaj tych wskazówek. Ich nieprzestrzeganie może doprowadzić do porażenia elektrycznego.

7. Nigdy nie otwieraj obudowy ani zasilacza.

8. Nie wkładaj do wnętrza urządzenia przedmiotów metalowych lub łatwopalnych.

9. Aby uniknąć uszkodzeń w wyniku przepięć (np. w czasie burzy), zastosuj zabezpieczenia przepięciowe.

10. Uszkodzone urządzenia odłącz niezwłocznie od sieci elektrycznej i poinformuj sprzedawcę.

Instalując urządzenie w istniejącej instalacji monitoringu wideo upewnij się, czy wszystkie urządzenia są odłączone od obwodu sieciowego i obwodu niskiego napięcia.

W razie wątpliwości nie wykonuj montażu, instalacji i okablowania samodzielnie, lecz zleć ich wykonanie specjaliście. Nieprawidłowe i niefachowo wykonywane prace na sieci elektrycznej i instalacjach wewnętrznych stwarzają niebezpieczeństwo dla użytkownika a także dla innych osób.Okabluj instalację tak, aby obwód sieciowy i obwód niskiego napięcia były ułożone osobno i nie stykały się w żadnym miejscu ani nie mogły zostać połączone w wyniku uszkodzenia.

Rozpakowanie

Rozpakowując urządzenie, należy postępować bardzo delikatnie.

W razie stwierdzenia uszkodzenia oryginalnego opakowania, sprawdź najpierw urządzenie.W razie stwierdzenia uszkodzeń urządzenia, odeślij je wraz z opakowaniem, informując jednocześnie przewoźnika.

Spis treści

1. Użycie zgodne z przeznaczeniem 58
2. Zakres dostawy....58
3. Cechy i funkcje 58
4. Opis kamery....59
5. Montaż/instalacja....59

5.1 Montaż kamery....59
5.2 Ustawianie kamery....60
5.3 Zasilanie elektryczne....61
5.4 Zakładanie kabla wideo....61

1. Konserwacja i czyszczenie....61

6.1 Konserwacja....61
6.2 Czyszczenie....62

1. Utylizacja....62

2. Dane techniczne 62

1. Użycie zgodne z przeznaczeniem

Wszędzie HD-SDI Kopułka IR 720p jest przeznaczona do pracy zarówno w trybie dziennym, jak i nocnym. Dzięki klasie ochrony IP66 można ją stosować na zewnątrz oraz wewnątrz budynków. Zewnętrzna kamera kopułkowa dzień/noc jest wyposażona w wysokiej jakości czujnik obrazowy. Służy ona do wideomonitoringu we współpracy z nagrywarką lub monitorem.

2. Zakres dostawy

Wszędzie HD-SDI Kopułka IR 720p z materiałem montażowym

Instrukcja

3. Cechy i funkcje

• Wszędzie HD-SDI Kopułka IR 720p
- Różnorodne możliwości umieszczenia kamery – wewnątrz lub na zewnątrz
- Prosta stylistyka i wysoka klasa ochrony (IP66)
- Wysoka rozdzielczość gwarantująca wysoki poziom szczegółowości dzięki 720p

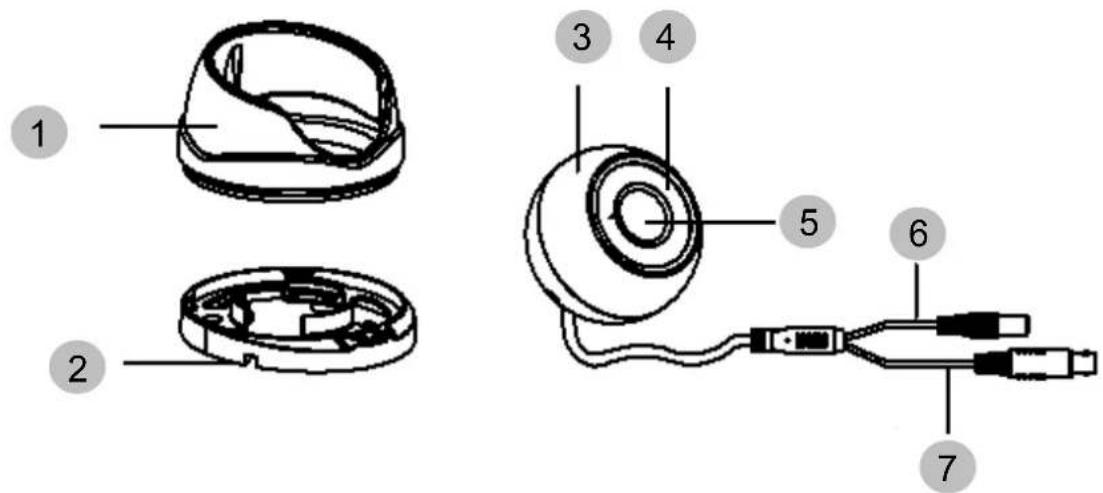

4. Opis kamery

1	Ostona kamery
2	Podstawa
3	Obudowa kamery
4	Diody IR LED
5	Obiektyw
6	Zasilanie napięciowe
7	Sygnał wideo

5. Montaż/instalacja

5.1 Montaż kamery

UWAGA!

W trakcie montażu kamera musi być odłączona od napięcia sieciowego.

Odkręć i zdejmij śrubę mocującą osłony kamery. Użyj załączonego szablonu do wiercenia otworów mocujących. Zamocuj podstawę dołączonymi śrubami i kołkami rozporowymi.

Przeprowadź kabel przez podstawę, a w razie potrzeby przez boczny otwór. Następnie przymocuj osłonę kamery za pomocą śruby mocującej.

5.2 Ustawianie kamery

W celu ustawienia kamery poluzuj śrubę mocującą.

Kamerę można następnie ustawiać w 3 osiach.

Na końcu ponownie dokręć śrubę.

Przechylanie 75°

Obracanie

Obrót

360^

90^

5.3 Zasilanie elektryczne

	UWAGA!Przed przystąpieniem do wykonania instalacji upewnij się, czy napięcie sieci jest zgodne z napięciem znamionowym kamery.
		(1) Sygnał wideo (BNC)(2) Zasilanie napięciowe12 V DC (5.5 x 2.1 mm)

Kamery są przystosowane do 12 V DC. Podłączając zasilanie, zwrócić uwagę na biegunowość. Do podłączenia przewidziany jest adapter sieciowy (wtyczka okrągła, 5.5 mm x 2.1 mm).

5.4 Zakładanie kabla wideo

Do transferu sygnału wideo z kamery do konwertera, monitora lub nagrywarki konieczne jest podłączenie przyłącza „Video-OUT” kablem koncentrycznym typu RG59 z wtyczką BNC (male, męska). Długość kabla do następnego urządzenia nie może przekraczać 150 metrów. W celu zwiększenia zasięgu można zastosować odpowiednie wzmacniacze regeneracyjne.

6. Konserwacja i czyszczenie

6.1 Konserwacja

Sprawdzaj regularnie bezpieczeństwo techniczne produktu, np. czy obudowa nie jest uszkodzona.

Jeżeli są powody do przypuszczenia, że bezpieczna eksploatacja jest niemożliwa, należy wycofać produkt z eksploatacji i zabezpieczyć przed przypadkowym uruchomieniem.

Należy przyjąć, że bezpieczna eksploatacja nie jest możliwa, jeżeli:

• urządzenie ma widoczne uszkodzenia,
• urządzenie nie działa.

Pamiętaj:

Produkt nie wymaga od użytkownika żadnej konserwacji. We wnętrzu nie ma żadnych części przewidzianych do kontrolowania lub konserwacji przez użytkownika, dlatego nie należy go nigdy otwierać.

6.2 Czyszczenie

Czyść produkt czystą, suchą ściereczką. W razie większych zabrudzeń ściereczkę można zwilżyć letnią wodą.

Uważaj, aby do wnętrza urządzenia nie dostała się jakakolwiek ciecz. Nie używaj chemicznych środków czyszczących, ponieważ mogą one uszkodzić powierzchnię obudowy oraz ekranu (odbarwienia).

7. Utylizacja

Uwaga: Dyrektywa UE 2002/96/WE reguluje kwestię prawidłowego wycofania z użycia i utylizacji urządzeń elektronicznych oraz obchodzenia się z nimi. Ten symbol oznacza, że w związku ochroną środowiska urządzenie należy zutylizować po okresie jego żywotności zgodnie z obowiązującymi przepisami prawnymi, w separacji od odpadów z gospodarstw domowych oraz odpadów przemysłowych. Utylizacja może być przeprowadzona przez autoryzowane punkty zbiorcze w kraju użytkownika. Należy przestrzegać lokalnych przepisów w zakresie utylizacji materiałów. Dalsze informacje dotyczące wycofania z użytku (obejmujące również kraje spoza UE) można uzyskać od organów administracji lokalnej. Selektywna zbiórka i recykling umożliwiają oszczędność zasobów naturalnych, a sam recykling, o ile jest realizowany zgodnie z przepisami, zapewnia ochronę zdrowia i środowiska.

8. Dane techniczne

Numer typu TVHD70000
Czujnik obrazowy 1/3" CMOS
Typ kamery	Wszędzie HD-SDI Kopułka IR 720p
Rozdzielczość	720p25
Elementy obrazowe (efektywne) 1280 (H) x 720 (V)
Obiektyw 3.6 mm, obiektyw stałoogniskowy
Kąt widzenia w poziomie 75°
Przełączanie dzień/noc	Elektromechaniczny filtr IR-CUT
Minimalne oświetlenie (kolor) 0.1 luksa
Regulacja migawki elektronicznej 1/50 ~ 1/100.000 sek.
Kompensacja oświetlenia konturowego	Tak
System wideo HD-SDI
Zasięg IR 10 m
Złącza	Sygnał wideo (BNC), zasilanie napięciowe (DC)
Zasilanie napięciowe 12 V DC
Pobór prądu	Maks. 1,0 A
Temperatura pracy	-10 °C – 50 °C
Wilgotność powietrza	Maks. 90%
Stopień ochrony	IP 66
Wymiary (Wx∅)	106 mm x 69 mm
Masa	320 g

TVHD70000

Niniejsza instrukcja obsługi jest publikacją ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing. Wszystkie prawa, także do tłumaczenia, zastrzeżone. Reprodukcje wszelkiego rodzaju, np. fotokopia mikrofilm oraz zapis w elektronicznych systemach przetwarzania danych wymagają pisemnej zgody wydawcy.

Przedruk, także we fragmentach, zabroniony.

Niniejsza instrukcja obsługi odzwierciedla stan faktyczny w dacie złożenia do druku.

Zmiany techniczne i zmiany wyposażenia zastrzeżone
