TVHD70000 - Caméra de surveillance ABUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra de surveillance HD-SDI Dôme Extérieure Jour/Nuit IR 720p
Marque	ABUS
Modèle	TVHD70000
Résolution	720p (1280 x 720 pixels)
Capteur d'image	1/3" CMOS
Objectif	3.6 mm, objectif fixe
Angle de vue horizontal	75°
Portée infrarouge	10 mètres
Commutation jour/nuit	Filtre d'arrêt IR électromagnétique
Éclairage minimal (couleur)	0,1 lux
Indice de protection	IP66
Température de fonctionnement	-10°C à 50°C
Humidité	90% maximum
Alimentation électrique	12 V CC, 1,0 A max
Dimensions (H x ∅)	106 mm x 69 mm
Poids	320 g
Type de montage	Montage mural avec socle et vis fournies
Orientation	3 axes : inclinaison 75°, pivotement 90°, rotation 360°
Connectique vidéo	Sortie BNC (HD-SDI)
Distance max câble coaxial	80 m (RG59) ou 150 m (RG6)
Nettoyage recommandé	Chiffon sec ou humide (eau tiède), sans produits chimiques
Utilisation	Intérieur et extérieur (IP66)
Contenu de la livraison	Caméra, matériel de montage, mode d'emploi

FOIRE AUX QUESTIONS - TVHD70000 ABUS

Comment installer la caméra TVHD70000 ?

Avant l'installation, coupez l'alimentation électrique. Utilisez le gabarit de perçage fourni pour percer les trous de fixation, fixez le socle avec les vis et chevilles, puis faites passer le câble à travers le socle. Ensuite, fixez le capuchon de la caméra et serrez les vis. Assurez-vous que la tension secteur correspond à 12 V CC.

Quelle est la résolution d'image de cette caméra ?

La caméra offre une résolution 720p (1280 x 720 pixels) avec 25 images par seconde (720p25). Elle utilise un capteur d'image 1/3" CMOS pour une qualité d'image haute définition.

Peut-on utiliser la caméra en extérieur ?

Oui, la caméra possède un indice de protection IP66, ce qui la rend adaptée à une utilisation en extérieur comme en intérieur. Elle résiste à la poussière et aux projections d'eau.

Comment nettoyer la caméra ?

Utilisez un chiffon propre et sec. Si elle est très sale, humidifiez le chiffon avec de l'eau tiède. N'utilisez jamais de produits de nettoyage chimiques et évitez que du liquide pénètre dans l'appareil.

Quelle alimentation est nécessaire pour la caméra ?

La caméra nécessite une alimentation 12 V CC avec une fiche ronde de 5,5 mm x 2,1 mm. La consommation maximale est de 1,0 A. Respectez la polarité lors du raccordement.

Quelle est la portée de l'éclairage infrarouge ?

L'éclairage infrarouge intégré a une portée de 10 mètres, permettant une vision nocturne jusqu'à cette distance.

Comment orienter la caméra après installation ?

Desserrez les vis de fixation pour ajuster l'orientation sur 3 axes : inclinaison (75°), pivotement (90°) et rotation (360°). Une fois la position souhaitée obtenue, resserrez les vis.

Quel type de câble vidéo utiliser et quelle est la longueur maximale ?

Utilisez un câble coaxial de type RG59 (80 m max) ou RG6 (150 m max) avec une fiche mâle BNC. Pour des distances supérieures, des répéteurs HD-SDI peuvent être utilisés.

Que faire en cas de dommage visible sur la caméra ?

Débranchez immédiatement l'appareil du réseau et assurez-vous qu'il ne puisse pas être utilisé par erreur. Contactez votre distributeur pour une réparation. N'ouvrez jamais le boîtier vous-même, cela annulerait la certification CE et la garantie.

Où trouver la notice complète de la TVHD70000 ?

La notice d'utilisation complète est disponible gratuitement au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction en choisissant votre langue et en fournissant votre adresse email.

MODE D'EMPLOI TVHD70000 ABUS

F Manuel utilisateur

Notice d'utilisation

Version 07/2014

CE

Traduction française de la notice originale allemande. À conserver pour utilisation ultérieure.

Introduction

Chère cliente, cher client,

Nous vous remercions de l'achat de ce produit.

Cet appareil est conforme aux exigences des directives européennes en vigueur. La déclaration de conformité est disponible auprès de:

Afin de maintenir cet état et d'assurer une exploitation sans danger, vous devez absolument respecter ce manuel de commande!

Lisez avant la mise en service du produit le manuel de commande complet, respectez toutes les instructions de commande et de sécurité!

Tous les noms de firme et désignations de produit sont des marques du propriétaire respectif. Tous droits réservés.

En cas de questions, consultez votre installateur ou partenaire spécialiste!

Non-responsabilité

Ce mode d'emploi a été établi avec la plus grande diligence. Si vous constatez encore des omissions ou inexactitudes, veuillez-nous informer sous l'adresse mentionnée au verso du manuel.

ABUS Security-Center GmbH n'est pas responsable d'erreurs techniques et typographiques et se réserve du droit d'effectuer à tout moment sans annonciation préalable des modifications au produit et aux manuels de commande.

ABUS Security-Center n'est pas responsable de dommages directs et indirects, liés à l'équipement, la performance et l'usage de ce produit. Aucune garantie n'est accordée pour le contenu de ce document.

Explication des symboles

	Un éclair dans le triangle signifie qu’il y a un danger pour la santé, par exemple, une décharge électrique.
	Un point d’exclamation dans le triangle renvoie à une remarque importante dans ce manuel à laquelle il faut penser.
	Vous trouvez ce symbole lorsque des conseils et des informations concernant le fonctionnement sont fournis.

Conseils de sécurité importants

	La garantie ne couvre pas les dommages causés par le non-respect de ce mode d’emploi. ABUS n’est pas tenu de vous indemniser de vos pertes indirectes !
	ABUS décline toute responsabilité pour les dommages causés à des biens ou pour les préjudices individuels causés par de fausses manipulations ou le non-respect des instructions de sécurité.La garantie ne couvre pas de tels cas.

Chère cliente, cher client, les consignes de sécurité et mises en garde suivantes sont destinées à la protection de votre santé ainsi qu'à la protection de l'appareil. Veuillez lire les indications suivantes avec attention :

• Aucune pièce interne du produit ne nécessite un entretien. Par ailleurs, tout démontage du produit entraînera automatiquement une annulation de la certification (CE) et de la garantie.
• En cas de chute, même de faible hauteur, le produit risque d'être endommagé.
• Installez le produit de manière à ce que le capteur d'images de l'appareil ne soit pas directement exposé aux rayons du soleil. Veuillez respecter les instructions d'installation fournies dans la notice d'utilisation, voir chapitre correspondant.

Évitez d'utiliser le produit dans les conditions ambiantes suivantes :

• Emplacement humide ou humidité élevée de l'air
• Froid ou chaleur extrême
• exposition directe aux rayons du soleil
• En présence de poussières et de gaz, de vapeurs ou de solvants inflammables
• Fortes vibrations
• Champs magnétiques puissants, comme à proximité de machines ou de haut-parleurs
• Toute installation de la caméra sur des surfaces instables est interdite.

Consignes de sécurité générales :

• Ne laissez pas traîner le matériel d'emballage. Dans les mains d'un enfant, les films et sacs en plastique, les éléments en polystyrène, etc. peuvent devenir des jouets dangereux.
• Pour des raisons de sécurité, la caméra de vidéosurveillance doit être tenue hors de portée des enfants en raison des petites pièces qu'ils pourraient avaler.
• Veuillez ne jamais introduire d'objets à l'intérieur de l'appareil à travers ses orifices.
• Utilisez uniquement les auxiliaires et accessoires préconisés par le fabricant. Ne raccordez aucun produit non compatible.
• Veuillez respecter les consignes de sécurité et les manuels utilisateur des autres appareils raccordés.
• Avant de mettre l'appareil en service, veuillez vérifier s'il est endommagé. Si c'est le cas, ne mettez pas l'appareil en service !
• Respectez les limites de tension de fonctionnement indiquées dans les caractéristiques techniques. Toute tension supérieure est susceptible de détruire l'appareil et de compromettre votre sécurité (danger d'électrocution).

Consignes de sécurité

1. N'utilisez cet appareil qu'avec une source de courant qui fournit la tension secteur indiquée sur la plaque signalétique. Si vous ne savez pas exactement de quelle alimentation électrique vous disposez, veuillez vous adresser à votre fournisseur d'électricité. Coupez l'alimentation électrique de l'appareil avant de procéder à toute opération d'installation ou de maintenance.
2. Surcharge

Évitez toute surcharge des prises secteur, des câbles de rallonge et des adaptateurs, ceci pouvant entraîner un risque d'électrocution ou d'incendie.

1. Nettoyage

Nettoyez l'appareil uniquement avec un chiffon humide et n'utilisez pas de produits de nettoyage agressifs. Veuillez pour cela couper l'alimentation électrique de l'appareil.

Avertissements

Avant la première mise en service, toutes les consignes de sécurité et d'utilisation doivent être lues et respectées !

1. Veuillez respecter les consignes suivantes afin d'éviter que le câble et la prise secteur ne soient endommagés :

2. Ne modifiez pas et ne manipulez pas le câble ni la prise secteur.

3. Ne pliez pas et ne tordez pas le câble secteur.
4. Pour débrancher l'appareil, saisissez la prise secteur et ne tirez pas sur le câble secteur.

5. Veillez à ce que le câble secteur se trouve le plus loin possible de tout appareil de chauffage afin que la gaine plastique du câble ne puisse pas fondre.

6. Suivez attentivement ces instructions. Leur non-respect pourrait conduire à une électrocution :

7. N'ouvrez jamais le boîtier ou le bloc d'alimentation.

8. N'introduisez aucun objet métallique ou inflammable à l'intérieur de l'appareil.

9. Afin d'éviter tout dommage dû à des surtensions (en cas de foudre par exemple), veuillez utiliser une protection contre les surtensions.

10. Lorsqu'un appareil tombe en panne, débranchez-le immédiatement du réseau et signalez la panne à votre distributeur.

Assurez-vous que tous les appareils sont déconnectés du circuit de basse tension et de tension d'alimentation pendant l'installation dans un système de vidéosurveillance existant.

Dans le doute, faites monter, installer et câbler votre appareil par un électricien professionnel.Tout branchement incorrect sur le secteur constitue une menace, non seulement pour vous mais aussi pour d'autres personnes.Câblez l'ensemble du système en faisant en sorte que le secteur et le circuit de basse tension restent séparés et qu'ils ne puissent entrer en contact lors d'une utilisation normale ou suite à une défaillance.

Déballage

Lorsque vous sortez le dispositif de l'emballage, traitez-le avec grand soin.

En cas d’un dommage eventuel de l’emballage original, testez d’abord le dispositif. Si le dispositif démontre des dommages, renvoyez-le avec l’emballage et informez-vous auprès du service de livraison.

Contenu

1. Usage approprié....28
2. Livraison....28
3. Caractéristiques et fonctions ...... 28
4. Description de la caméra 29
5. Montage / installation....29

5.1 Montage de la caméra....29
5.2 Orientation de la caméra....30
5.3 Alimentation électrique....31
5.4 Installation du câble vidéo 31

1. Entretien et nettoyage....31

6.1 Entretien....31
6.2 Nettoyage....32

1. Recyclage....32

2. Données techniques ...... 32

1. Usage approprié

La Cam HD-SDI Dôme Ext J/N IR 720p convient tant au fonctionnement de jour que de nuit. Grâce au degré de protection IP66, elle peut être utilisée en extérieur comme en intérieur. La caméra dôme extérieure jour/nuit est équipée d'un capteur d'image de haute qualité. Elle permet une vidéo surveillance en association avec un enregistreur vidéo ou un écran de surveillance.

2. Livraison

Cam HD-SDI Dôme Ext J/N IR 720p avec matériel de montage

Instructions

3. Caractéristiques et fonctions

• Cam HD-SDI Dôme Ext J/N IR 720p
- Nombreuses possibilités d'installation de la caméra, en intérieur ou en extérieur
- Design sobre et haut degré de protection (IP66)
• Haute résolution de 720p

4. Description de la caméra

1	Capuchon de la caméra
2	Socle
3	Boîtier de la caméra
4	LED IR
5	Objectif
6	Tension d'alimentation
7	Signal vidéo

5. Montage / installation

5.1 Montage de la caméra

ATTENTION!

Pendant le montage, l'alimentation électrique de la caméra doit être coupée.

Desserrez les vis de fixation du capuchon de la caméra et retirez-les. Utilisez le gabarit de perçage joint pour percer les trous de fixation. Fixez le socle à l'aide de vis et de chevilles jointes.

Faites passer le câble à travers le socle et, si nécessaire à travers l'ouverture latérale. Fixez ensuite le capuchon de la caméra et resserrez les vis de fixation.

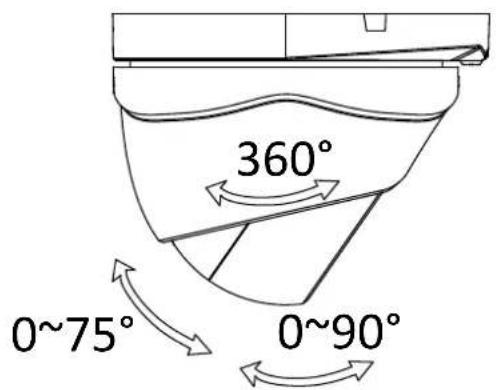

5.2 Orientation de la caméra

Desserrez les vis de fixation pour régler l'orientation de la caméra.

L'orientation de la caméra peut maintenant être réglée sur 3 axes.

Une fois que vous avez terminé, resserrez les vis.

Inclinaison 75°

Pivotement 90°

Rotation

360^

5.3 Alimentation électrique

	ATTENTION !Avant de commencer l’installation, assurez-vous que la tension secteur correspond bien à la tension nominale de la caméra.
		(1) Signal vidéo (BNC)(2) Tension d’alimentation12 V CC (5,5 x 2,1 mm)

Les caméras sont prévues pour une tension d'alimentation de 12 V CC. Veuillez tenir compte de la polarité lors du raccordement. Un bloc d'alimentation est prévu pour le raccordement (fiche ronde, 5,5 mm x 2,1 mm).

5.4 Installation du câble vidéo

Pour pouvoir transmettre le signal vidéo de la caméra HD-SDI à un convertisseur, un écran ou un enregistreur HD-SDI, un câble coaxial de type RG6 ou RG59 à fiche mâle BCN doit être branché à la sortie vidéo. La longueur du câble jusqu'au prochain appareil ne doit pas dépasser 80 m dans le cas d'un câble de type RG 59 et 150 m dans le cas d'un câble RG6. Afin d'augmenter la portée, des répétiteurs HD-SDI correspondants peuvent être utilisés.

6. Entretien et nettoyage

6.1 Entretien

Vérifiez régulièrement l'état physique du produit et contrôlez également si le boîtier démontre des dommages.

Quand vous pensez qu'une utilisation sûre ne peut plus être assurée, déconnectez le produit et veillez qu'il ne puisse pas être utilisé par erreur. Enlevez les batteries.

Vous pouvez considérer qu'une utilisation sûre n'est plus possible quand

• Le dispositif montre un dommage visible,
- Le dispositif ne fonctionne plus.

Attention:

Le produit ne doit pas être entretenu par vous-même. Vous ne devez donc pas tester ou entretenir les pièces à l'intérieur du produit, n'ouvrez donc jamais le produit.

6.2 Nettoyage

Nettoyez le produit avec un tissu propre et sec. Si le dispositif est très sal, vous pouvez mouiller le tissu avec de l'eau tiède.

Veillez qu'aucun liquide n'arrive dans le dispositif. N'utilisez pas de produits de nettoyage chimiques.

7. Recyclage

Attention : la directive européenne 2002/96/CE réglemente la reprise, le traitement et l'exploitation des appareils électroniques usagés. Ce symbole signifie que, dans un souci de protection de l'environnement, l'appareil en fin de vie doit être séparé des ordures ménagères et recyclé conformément aux dispositions légales en vigueur. Le recyclage de votre appareil usagé peut être assuré par les organismes officiels de collecte présents dans votre pays. Respectez les prescriptions locales lors de l'élimination des matériaux. Vous obtiendrez de plus amples détails concernant la collecte (y compris pour les pays ne faisant pas partie de l'Union Européenne) auprès des administrations locales. La collecte et le recyclage séparés permettent de préserver les ressources naturelles et d'assurer un recyclage du produit dans le respect des règles de protection de la santé et de l'environnement.

8. Données techniques

Numéro de type TVHD70000
Capteur d'image 1/3" CMOS
Type de caméra Cam HD-SDI Dôme Ext J/N IR 720p
Résolution	720p25
Éléments d'image (utiles) 1280 (H) x 720 (V)
Objectif 3.6 mm, objectif fixe
Angle de vue horizontal 75°
Commutation jour/nuit Filtre d'arrêt	IR électromagnétique
Éclairage minimal (couleur) 0,1 lux
Réglage électronique de l'obturateur	1/50 ~ 1/100 000 s
Compensation du rétro-éclairage Cui
Système vidéo HD-SDI
Portée IR 10 m
Raccordements Signal vidéo (BNC), tension d'alimentation (CC)
Tension d'alimentation 12 V CC
Consommation d'électricité 1,0 A maxi
Température de fonctionnement	De -10 °C à 50 °C
Humidité	90 % maxi
Degré de protection	IP 66
Dimensions (H x ∅)	106 mm x 69 mm
Poids	320 g

TVHD70000

Cette notice est une publication de la société ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany. Tour droits réservés, y compris traduction. Toute reproduction, quel que soit le type, par exemple photocopies, microfilms ou saisie dans des traitements de texte électronique est soumise à une autorisation préalable écrite de l'éditeur.

Impression, même partielle, interdite.

Cette notice est conforme à la règlementation en vigueur lors de l'impression. Données techniques et conditionnement soumis à modifications sans aucun préalable.
