TVHD70000 - Overvågningskamera ABUS - Gratis brugsanvisning og manual

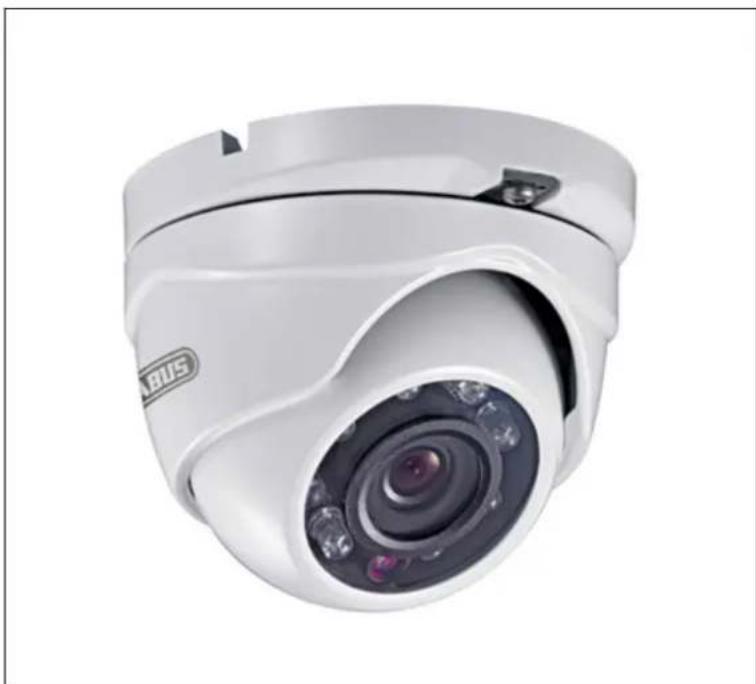

Produkttype	HD-SDI overvågningskamera, udendørs kuppel, dag/nat, IR, 720p
Mærke	ABUS
Model	TVHD70000
Opløsning	720p (1280 x 720 pixels)
Billedsensor	1/3" CMOS
Objektiv	3,6 mm, fast objektiv
Horisontal betragtningsvinkel	75°
IR-rækkevidde	10 meter
Dag/nat skift	Elektromagnetisk IR-stopfilter
Minimumsbelysning (farve)	0,1 lux
Beskyttelsesklasse	IP66
Driftstemperatur	-10°C til 50°C
Fugtighed	90% maks.
Strømforsyning	12 V DC, 1,0 A maks.
Mål (H x ∅)	106 mm x 69 mm
Vægt	320 g
Monteringsmetode	Vægmontering med medfølgende base og skruer
Justering	3 akser: vipning 75°, drejning 90°, rotation 360°
Videotilslutning	BNC-udgang (HD-SDI)
Maks. koaksialkabellængde	80 m (RG59) eller 150 m (RG6)
Anbefalet rengøring	Tør eller fugtig klud (lunkent vand), uden kemikalier
Anvendelse	Indendørs og udendørs (IP66)
Leveringsindhold	Kamera, monteringsudstyr, brugsanvisning

Ofte stillede spørgsmål - TVHD70000 ABUS

Hvordan installerer jeg TVHD70000 kameraet?

Før installation skal strømforsyningen afbrydes. Brug den medfølgende boremodel til at bore monteringshullerne, fastgør basen med skruer og rawlplugs, og før derefter kablet gennem basen. Derefter monteres kameraets hætte, og skruerne spændes. Sørg for at nettet leverer 12 V DC.

Hvad er billedopløsningen på dette kamera?

Kameraet tilbyder en 720p opløsning (1280 x 720 pixels) med 25 billeder pr. sekund (720p25). Det anvender en 1/3" CMOS billedsensor til høj opløsning billedkvalitet.

Kan kameraet bruges udendørs?

Ja, kameraet har beskyttelsesklasse IP66, hvilket gør det velegnet til både udendørs og indendørs brug. Det er modstandsdygtigt over for støv og vandsprøjt.

Hvordan rengør jeg kameraet?

Brug en ren, tør klud. Hvis den er meget snavset, fugt kluden med lunkent vand. Brug aldrig kemiske rengøringsmidler og undgå, at væske trænger ind i apparatet.

Hvilken strømforsyning kræves til kameraet?

Kameraet kræver en 12 V DC strømforsyning med en rundstik på 5,5 mm x 2,1 mm. Maksimal strømforbrug er 1,0 A. Vær opmærksom på polariteten ved tilslutning.

Hvad er rækkevidden af infrarødt lys?

Den indbyggede infrarødbelysning har en rækkevidde på 10 meter, hvilket muliggør nattesyn op til denne afstand.

Hvordan justeres kameraet efter installation?

Løsn monteringsskruerne for at justere retningen på 3 akser: vipning (75°), drejning (90°) og rotation (360°). Når den ønskede position er opnået, spænd skruerne.

Hvilken type videokabel skal bruges, og hvad er den maksimale længde?

Brug et koaksialkabel af typen RG59 (80 m maks.) eller RG6 (150 m maks.) med en BNC-han. Til længere afstande kan HD-SDI repeatere anvendes.

Hvad gør jeg ved synlig skade på kameraet?

Afbryd straks strømmen, og sørg for, at det ikke kan anvendes ved en fejl. Kontakt din forhandler for reparation. Åbn aldrig kabinettet selv, da dette vil annullere CE-certificering og garanti.

Hvor finder jeg den fulde brugsanvisning til TVHD70000?

Den fulde brugsanvisning er gratis tilgængelig som PDF på notice-facile.com. Du kan også anmode om en oversættelse ved at vælge dit sprog og angive din e-mailadresse.

BRUGSANVISNING TVHD70000 ABUS

Betjeningsvejledning

Version 07/2014

CE

Dansk oversættelse af den originale tyske betjeningsvejledning. Opbevares til fremtidige formål

Indføring

Kære kunde,

vi takker Dem fordi du har købt dette produkt.

Dette apparat opfylder kravene i gældende EU-direktiver. Overensstemmelseserklæringen kan rekvireres hos:

For at opnå denne tilstand og sikre en idriftsætning uden farer må du som bruger sætte dig ind i denne betjeningsvejledning!

Inden idriftsætning af produktet læs da hele betjeningsvejledningen, og se her om betjening og sikkerhedsforskrifter!

Alle indeholdte firmanavne og produktbeskrivelser er varemærker hos den aktuelle producent og der tages forbehold for alle rettigheder.

Ved spørgsmål henvend Dem da til din forhandler eller installatør!

Hæftelses udelukning

Denne betjeningsvejledning er lavet med den største omhu. Skulle der alligevel være udslag eller unøjagtigheder så meddel os det venligst via den adresse der står på bagsiden af vejledningen. ABUS Security-Center GmbH tager ikke ansvar for teknisk eller typografiske fejl, og forbeholder sig retten til at til enhver tid og uden forudgående advisering at foretage ændringer ved produktet og betjeningsvejledningen. ABUS Security-Center kan ikke stilles til ansvar eller hæftelse for følgeskader ved brug af produktet såvel i drift som ibrugtagning. Der gives ingen garanti for indholdet af dette dokument.

Ikon forklaring

	Et lyn i en trekant betyder at der er en helbredsrisiko forbundet med elektrisk stød.
	Et udråbstegn I en trekant, betyder at man skal kigge i manualen efter vigtige henvisninger..
	Dette symbol findes når der bliver gives vigtige oplysninger.

Vigtige sikkerhedsinformationer

	Garantien forsvinder hvis anbefalinger I manualen ikke følges nøjagtigt. ABUS er ikke ansvarlig for konsekvenserne af dette!
	ABUS vil ikke et ansvar for skader af egendom eller personlige skader forsaget af forkert behandling eller uoverensstemmelse af sikkerhedsinstruktionerne.I sådanne tilfælde ophører garantien.

Kære kunde. Følgende sikkerheds- og farehenvisninger anvendes ikke kun til at beskytte din sundhed, men også til at beskytte apparatet. Læs følgende punkter opmærksomt igennem:

• Der er ingen bestanddele inde i produktet, der skal vedligeholdes. Derudover bortfalder godkendelsen (CE) og garantien/garantiydelsen, hvis det skilles ad.
• Produktet kan også blive beskadiget, hvis det falder ned fra lav højde.
• Montér produktet, så apparatets billedoptager ikke udsættes for direkte sollys. Vær opmærksom på monteringshenvisningerne i det pågældende kapitel i denne betjeningsvejledning.

Undgå følgende ugunstige omgivelsesbetingelser ved drift:

• Væde eller for høj luftfugtighed
- Ekstrem kulde eller varme
- Direkte sollys
- Støv eller brændbare gasser, dampe eller opløsningsmidler
• Kraftige vibrationer
- Kraftige magnetfelter, f.eks. i nærheden af maskiner eller højttalere
- Kameraet må ikke installeres på ustabile flader.

Generelle sikkerhedshenvisninger:

• Lad ikke emballeringsmateriale ligge og flyde! Plastikfolier/-poser, styropordele osv. kan blive til farligt legetøj for børn.
• Videoovervågningskameraet må på grund af smådele, der kan sluges, af sikkerhedsmæssige årsager ikke komme i hænderne på små børn.
• Før ikke genstande gennem åbningerne ind i apparatets indre.
• Anvend kun det ekstraudstyr/de tilbehørsdele, der er anført af producenten. Tilslut ikke produkter, der ikke er kompatible.
  • Overhold sikkerhedshenvisninger og betjeningsvejledninger for de øvrige tilsluttede apparater.
• Kontrollér apparatet for beskadigelser før idriftsættelsen. Tag ikke apparatet i drift, hvis det er beskadiget.
• Overhold grænserne for driftsspændingen, der er anført i de tekniske data. Højere spændinger kan ødelægge apparatet og bringe din sikkerhed i fare (elektrisk stød).

Sikkerhedshenvisninger

1. Tilslut kun dette apparat til en strømkilde, der leverer den netspænding, der er anført på typeskiltet. Hvis du ikke er sikker på, hvilken netspænding, der findes hos dig, skal du kontakte el-forsyningsselskabet. Afbryd apparatet fra netstrømforsyningen, før der udføres vedligeholdelses- eller installationsarbejder.
2. Overbelastning

Undgå at overbelaste stikdåser, forlængerledninger og adaptere, da dette kan medføre brand eller elektrisk stød.

1. Rengøring

Rengør kun apparatet med en fugtig klud uden stærke rengøringsmidler.

Apparatet skal i den forbindelse afbrydes fra nettet.

Advarsler

Før den første idriftsættelse skal alle sikkerheds- og betjeningshenvisninger læses!

1. Overhold følgende henvisninger for at undgå skader på netkabler og netstik:

2. Netkabler og netstik må ikke ændres eller manipuleres.

3. Bøj eller sno ikke netkablet.
4. Træk ikke i netkablet, når apparatet afbrydes fra nettet, men tag fat i stikket.

5. Sørg for, at netkablet er så langt som muligt fra varmeapparater for at forhindre, at kunststofbeklædningen smelter.

6. Følg disse anvisninger. Hvis de ikke overholdes, kan det medføre elektrisk stød:

7. Undlad at åbne huset og strømforsyningsenheden.

8. Stik ikke metalliske eller brandfarlige genstande ind i apparatets indre.

9. Anvend en overspændingsbeskyttelse for at undgå beskadigelser på grund af overspænding (f.eks. tordenvejr).

10. Afbryd defekte apparater fra strømnettet med det samme og informér faghandleren.

	Under installationen i et eksisterende videoovervågnings system, vær da sikker på at alle enheder er fjerne fra lav og 230 VAC strømforsyninger.
	I tvivl, brug derfor en professionel elinstallatør til at installere og opsætte elektricitet til produktet. Forkert installation er til fare for dig og andre.Installer det således at ingen frie strømkabler kan komme I kontakt med personer under brug og ved problemer.

Udpakning

Når du pakker apparatet ud skal dette gøres med forsigtighed.

Ved en eventuel beskadigelse på forpakningen da tjek venligst om enheden også har synlige tegn på skade. Såfremt at dette er tilfældet skal du hurtigst muligt returnere/ gøre opmærksom på dette overfor leverandøren.

Indholdsfortegnelse

1. Bestemt anvendelse....48
2. Leveringsomfang....48
3. Egenskaber og funktioner ....48
4. Beskrivelse af kameraet....49
5. Montage/installation....49

5.1 Montering af kameraet 49
5.2 Justering af kameraet....50
5.3 Strømforsyning....51
5.4 Anbringelse af videokablet 51

1. Vækanskaffelse 52

2. Teknisk data....52

1. Bestemt anvendelse

Universal HD-SDI dome IR 720p er egnet både til dag- og natfunktion. Takket være kapslingsklassen IP66 kan det anvendes både indendørs og udendørs. Det udendørs dag/nat-domekamera er udstyret med en billedsensor af høj kvalitet. Det anvendes til videoovervågning i forbindelse med et optagelsesapparat eller en overvågningsmonitor.

2. Leveringsomfang

3. Egenskaber og funktioner

• Universal HD-SDI dome IR 720p
- Alsidig anbringelsesmulighed for kameraet – uanset om det er indendørs eller udendørs
- Diskret design og høj kapslingsklasse (IP66)
- Høj detaljeret opløsning takket være 720p

4. Beskrivelse af kameraet

5.1 Montering af kameraet

VIGTIGT!

Under monteringen skal kameraet være afbrudt fra netspændingen.

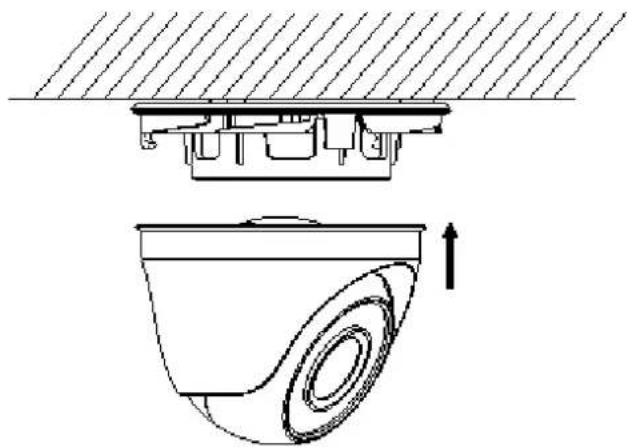

Løsn fastgørelsesskruen til kamerakappen, og fjern den. Anvend den vedlagte boreskabelon til at bore fastgørelseshullerne. Fastgør bundpladen med de vedlagte skruer og dyvler.

Før kablet gennem bundpladen og efter behov gennem åbningen i siden. Fastgør derefter kamerakappen, og fastgør den ved at spænde fastgørelsesskruen.

Spænd derefter skruen fast igen.

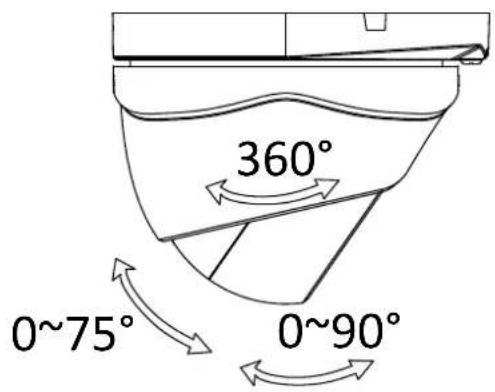

Hældning 75°

Drejning

Rotation

360^

90^

5.3 Strømforsyning

	VIGTIGT!Før du begynder installationen, skal du sikre, at netspændingen og kameraets nominelle spænding stemmer overens.
		(1) Videosignal (BNC)(2) Spændingsforsyning12 V DC (5,5 x 2,1 mm)

Kameraerne har en 12 V DC spændingsforsyning. Vær opmærksom på polariteten ved tilslutningen. Til tilslutningen findes der en strømforsyning (rundstik, 5,5 mm x 2,1 mm).

5.4 Anbringelse af videokablet

For at overføre HD-SDI-kameraets videosignal til en HD-SDI-converter/monitor eller HD-SDI-optager skal der tilsluttes et koaksialkabel af typen RG6 eller RG59 med BNC-stik (male, han) til videoudgangen. Kabellængden til det næste apparat må ikke overstige 80 meter (RG59) eller 150 meter (RG6). For at forøge rækkevidden kan der anvendes passende HD-SDI-repeatere.

Kontroller regelmæssigt produktets tekniske sikkerhed, f.eks. skader på kabinettet.

Hvis man har en formodning om, at en risikofri drift ikke længere er muligt, skal produktet sættes ud af drift og sikres mod utilsigtet betjening. Fjern akkumulatorerne.

Det kan antages, at en risikofri drift ikke længere er mulig, når

• apparatet har tydelige beskadigelser,
• apparatet ikke længere fungerer

Vær venligst opmærksom på:

Produktet er vedligholedelses frit for dig. Der er ingen grund til at du skal åbne kameraet for at se efter defekter, lad os om det.

6.2 Rengøring

Rengør produktet med en ren og tør klud. Ved kraftig tilsmudsning brug en let fugtig klud med lunkent vand.

Vær opmærksom på, at der ikke kommer væsker ind i apparatet Anvend ingen kemiske rengøringsmidler, da de kan ødelægge kabinettets og skærmens overflade (misfarvninger).

7. Vækanskaffelse

Typenummer TVHD70000
Billedoptager	1/3"
Kameratype Universal HD-SDI dome IR 720p
Opløsning	720p25
Billedelementer (effektivt) 1280 (H) x 720 (V)
Objektiv 3,6 mm, fast objektiv
Horisontal synsvinkel 75°
Dag-/natskift	Elektromekanisk
Minimumbelysning (farve) 0,1 lux
Regulering til elektronisk shutter 1/50 ~ 1/100.000 sek.
Modlyskompensation	Ja
Videosystem	HD-SDI
IR-rækkevidde	10
Tilslutninger	Videosignal (BNC), spa
Spændingsforsyning 12 V DC
Strømforbrug Maks. 1,0 A
Driftstemperatur	-10 °C – 50 °C
Luftfugtighed	Maks. 90 %
Kapslingsklasse	IP 66
Mål (Hx∅)	106 mm x 69 mm
Vægt	320 g

TVHD70000

Denne betjeningsvejledning er publiceret af ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany. Der må ikke foretages kopiering, inklusive oversættelser, fotokopierng, mikrofilms optagelse af proces udstyr uden forudgående tilladelse fra udgiveren.
