BMG 5612 - Ciśnieniomierz AEG - Bezpłatna instrukcja obsługi

Typ produktu	Automatyczny ciśnieniomierz tętniczy
Marka	AEG
Model	BMG 5612
Metoda pomiaru	Oscylometryczna, automatyczne pompowanie i pomiar
Wymiary	104 x 45 x 154 mm
Waga	Około 269 g (bez baterii)
Zasilanie	4 baterie AA (1,5 V) lub adapter sieciowy DC 6 V, 600 mA (nie dołączony)
Żywotność baterii	Około 300 pomiarów
Zakres pomiaru ciśnienia	0 – 300 mmHg
Zakres pomiaru skurczowego	60 – 260 mmHg
Zakres pomiaru rozkurczowego	40 – 199 mmHg
Zakres pomiaru tętna	40 – 180 uderzeń/min
Dokładność ciśnienia	± 3 mmHg
Dokładność tętna	± 5 %
Pamięć	3 x 40 pomiarów z datą i godziną
Klasyfikacja WHO	Wskaźnik poziomu ciśnienia tętniczego na ekranie
Detekcja nieregularnego tętna	Tak (symbol ♥)
Obwód mankietu	22-30 cm, 30-42 cm, 42-48 cm (w zależności od modelu)
Normy	IEC 60601-1, EN 80601-2-30, EN 1060-1, ANSI/AAMI SP-10
Rodzaj ochrony	Część aplikacyjna typu BF, IPX0
Temperatura pracy	Od +5°C do +40°C
Wilgotność pracy	≤ 90% RH
Konserwacja	Czyścić suchą, miękką szmatką; mankiet można prać ręcznie z łagodnym detergentem
Bezpieczeństwo	Nie używać u dzieci, unikać wstrząsów, nie zanurzać
Możliwość naprawy	Zalecana kontrola co 2 lata; dostępne części zamienne (mankiet, adapter)

Często zadawane pytania - BMG 5612 AEG

Jak ustawić godzinę i datę na ciśnieniomierzu BMG 5612?

W trybie zegara naciśnij jednocześnie przyciski START i MEM. Miesiąc miga, następnie naciśnij START, aby przejść do dnia, godzin, minut. Użyj MEM, aby zwiększyć wartość. Potwierdź, naciskając START, gdy migają minuty.

Jak wykonać pomiar ciśnienia tętniczego?

Załóż mankiet na gołe ramię, 1-2 cm od łokcia. Usiądź, ramię na stole, mankiet na wysokości serca. Naciśnij START. Pozostań nieruchomo i milcząc podczas pomiaru. Wynik wyświetli się automatycznie.

Co oznacza symbol 'EE' na ekranie?

Symbol 'EE' wskazuje błąd pomiaru. Możliwe przyczyny: ruch ramienia lub ciśnieniomierza podczas pomiaru, nieprawidłowo podłączony mankiet lub wyciek powietrza. Wykonaj pomiar ponownie, pozostając nieruchomo i sprawdzając połączenie mankietu.

Jak czyścić ciśnieniomierz i mankiet?

Obudowę czyść suchą, miękką szmatką. W przypadku mankietu odłącz go od ciśnieniomierza, umyj ręcznie łagodnym detergentem, spłucz zimną wodą i pozostaw do wyschnięcia na powietrzu. Nie używaj suszarki ani żelazka. W razie potrzeby zdezynfekuj alkoholem etylowym (75-90%).

Czy mogę używać baterii ładowalnych?

Nie, baterie ładowalne nie nadają się do tego ciśnieniomierza. Używaj wyłącznie alkalicznych baterii AA 1,5 V.

Co zrobić, gdy pojawi się symbol słabej baterii?

Wymień cztery baterie na nowe typu AA. Przestrzegaj biegunowości. Urządzenie działa również z adapterem sieciowym DC 6 V, 600 mA (nie dołączony).

Jak interpretować wyniki pomiaru?

Ekran wyświetla ciśnienie skurczowe, rozkurczowe i tętno. Wskaźnik klasyfikacji WHO (zielony, żółty, pomarańczowy, czerwony) pomaga ocenić poziom. Skonsultuj się z lekarzem w celu dokładnej interpretacji.

Co oznacza symbol nieregularnego tętna (♥)?

Symbol ♥ pojawia się, jeśli podczas pomiaru wykryto arytmię. Wynik może być mniej wiarygodny. Jeśli symbol pojawia się regularnie, skonsultuj się z lekarzem.

Jak usunąć pomiary z pamięci?

Wyświetl wynik (z wyjątkiem średniej) i przytrzymaj przycisk MEM przez 3 sekundy. Wszystkie wyniki z bieżącej banki zostaną usunięte po trzech sygnałach.

Jakie są ważne środki ostrożności?

Przeczytaj instrukcję przed użyciem. Odpocznij 5 minut przed pomiarem. Nie mów i nie ruszaj się podczas pomiaru. Zachowaj co najmniej 1-1,5 minuty przerwy między pomiarami. Nie używaj urządzenia u dzieci ani w przypadku ciężkiej arytmii.

INSTRUKCJA OBSŁUGI BMG 5612 AEG

PL Monitor ciśnienia krwi

H Vérnyomásmérő

Instrukcja obsługi/Gwarancja 94

Umiejscowienie sterowników....Strona 3
Instrukcja użytkownika......Strona 94
Dane techniczne......Strona 97
Ogólne warunki gwarancji......Strona 108

Magyarul

Tartalom

Dziękujemy za wybranie naszego produktu. Mamy nadzieję, że korzystanie z urządzenia przyniesie dużo radości.

Spis treści

WAŻNE INFORMACJE....94
CZEŚCI SKŁADOWE ORAZ KONTROLKI WYŚWIETLACZA 95
PRZEZNACZENIE....96
PRZECIWWSKAZANIA....96
OPIS PRODUKTU 96
DANE TECHNICZNE....97
UWAGI 97
USTAWIENIA I PROCEDURE ROBOCZE 99

1. WKŁADANIE BATERII....99
2. USTAWIENIE GODZINY I DATY....100
3. PODŁACZANIE MANKIETU DO MONITORA....101
4. ZAKŁADANIE MANKIETU 101
5. POZYCJA CIAŁA PODCZAS POMIARU....102
6. WYKONANIE ODCZYTU CIŚNIENIA KRWI....102
7. WYŚWIETLANIE ZAPISANYCH WYNIKÓW 103
8. USUWANIE Z PAMIĘCI WYNIKÓW POMIARÓW 104

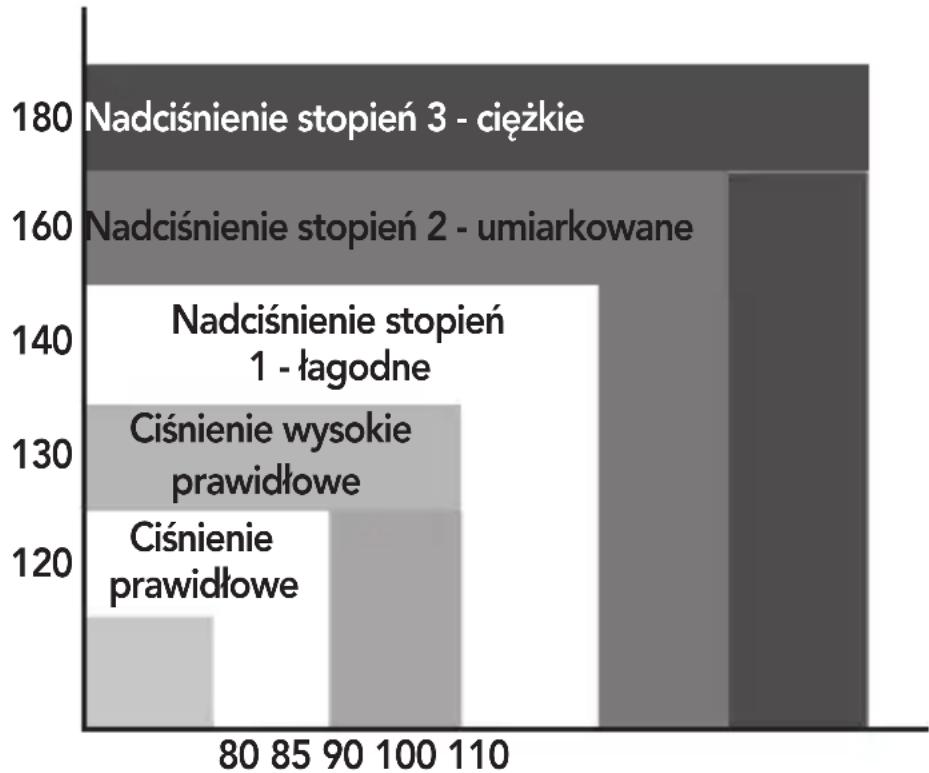

9. OCENA CIŚNIENIA KRWI W PRZYPADKU OSOBY DOROSŁEJ....104
10. WYKRYWANIE I ROZWIAZYWANIE USTEREK (1)....106
11. WYKRYWANIE I ROZWIAZYWANIE USTEREK (2)....106
    KONSERWACJA 107
    OBJAŚNIENIE ZNACZENIA SYMBOLI NA URZĄDZENIU....107
    OGÓLNE WARUNKI GWARANCJI....108

WAŻNE INFORMACJE

NORMALNE WAHANIA CIŚNIENIA KRWI

Wszystkie rodzaje aktywności fizycznej, emocje, stres, jedzenie, picie, palenie, postawa ciała i wiele innych działań lub czynników (w tym wykonywanie pomiaru ciśnienia krwi) będą wpływać na wartość ciśnienia krwi. Z tego powodu byłoby bardzo dziwne, aby uzyskać wielokrotnie takie same wskazania ciśnienia krwi.

Ciśnienie krwi nieustannie zmienia się ---- w dzień i noc. Najwyższa wartość zazwyczaj pojawia się w ciągu dnia, natomiast najniższa zazwyczaj notowana jest około północy. Zwykle jego wartość zaczyna rosnąć około godziny 3:00 i osiąga najwyższy poziom w ciągu dnia wtedy, gdy większość osób jest nie śpi i prowadzi aktywny tryb życia.

Biorąc pod uwagę powyższe informacje, zaleca się, aby dokonywać pomiaru ciśnienia krwi mniej więcej w tym samym czasie każdego dnia.

Zbyt często pomiary mogą być przyczyną urazów z powodu zakłóceń w przepływie krwi, dlatego należy zawsze odpocząć minimum 1 do 1,5 minuty pomiędzy pomiarami w celu przywrócenia krążenie krwi w ramieniu badanej osoby. Rzadko zdarza się, aby za każdym razem uzyskiwać takie same wskazania ciśnienia krwi.

CZEŚCI SKŁADOWE ORAZ KONTROLKI WYŚWIETLACZA

1 Komora na baterie
2 Przycisk START
3 Przycisk MEM
4 Wyświetlacz LCD
5 Mankiet
6 Wskaźnik niskiego poziomu naładowania baterii
7 Wskazanie miesiąca
8 Wskazanie dnia
9 Wyświetlenie godziny
10 Wyświetlenie minuty
11 Ciśnienie skurczowe
12 Ciśnienie rozkurczowe
13 Wskaźnik klasyfikacji poziomu ciśnienia krwi
14 Wyświetlenie częstości tętna
15 Symbol nieregularnego bicia serca
16 Ciśnienie w mankiecie jest niestabilne lub zbyt dużo pozostałości powietrza w mankiecie
17 Wskaźnik pamięci
18 Znajdź błąd, powtórz pompowanie

W pełni automatyczny, elektroniczny sfigmomanometr może służyć w służbie zdrowia lub w domu. Jest to nieinwazyjny układ pomiaru ciśnienia krwi przeznaczony do pomiaru ciśnienia skurczowego i rozkurczowego krwi oraz części tętna osoby dorosłej osoby za pomocą techniki nieinwazyjnej, w której nadmuchiwany mankiet jest owinięty wokół górne-go ramienia. Obwód mankietu ogranicza się do 22 cm-48 cm.

PRZECIWWSKAZANIA

Jest rzeczą niewłaściwą, aby ludzie z poważną niemiarowością używali ten elektro- niczny sfigmomanometr.

OPIS PRODUKTU

W oparciu o metodologię oscylometryczną i silikonowy scalony czujnik ciśnienia, ciśnienie krwi i tętno mogą być mierzone automatycznie i nieinwazyjnie. Wyświetlacz LCD pokaże ciśnienie krwi i częstość tętna. Ostatnie 3x40 pomiary mogą być przechowywane w pamięci wraz z data i godziną. Monitor może również wskazać średni odczyt z trzech ostatnich pomiarów.

Elektroniczne sfigmomanometry są zgodne z poniższymi normami: IEC 60601-1:2005/EN 60601-1:2006/AC:2010 (Medyczne urządzenia elektryczne -- Część 1: Wymagania ogólne dotyczące podstawowego bezpieczeństwa i zasadniczych parametrów funkcjonalnych), IEC60601-1-2:2007/EN 60601-1-2 :2007/AC:2010 (Medyczne urządzenia elektryczne -- Część 1-2: Wymagania ogólne dotyczące podstawowego bezpieczeństwa i zasadniczych parametrów funkcjonalnych - norma dodatkowa: Kompatybilność elektromagnetyczna - Wymagania i badania), IEC 80601-2-30: 2009+Cor.2010/PL 80601-2-30 : 2010 Medyczne urządzenia elektryczne - Część 2-30: Szczególne wymagania dotyczące podstaw bezpieczeństwa i zasadniczych parametrów automatycznych nieinwazyjnych sfigmomanometrów) EN 1060-1: 1995 + A1: 2002 + A2: 2009 (Sfigmomanometry nieinwazyjne - Część 1: Wymagania ogólne), EN 1060-3: 1997 + A1: 2005 + A2: 2009 (Sfigmomanometry nieinwazyjne - Część 3: Wymagania dodatkowe dotyczące elektromechanicznych systemów do pomiaru ciśnienia krwi), ANSI/AAMI SP-10:2002+A1:2003+A:2006.

DANE TECHNICZNE

1. Nazwa produktu: Monitor ciśnienia krwi
2. Trybl: BMG 5612 (BM-091)
3. Klasyfikacja: Z zasilaniem wewnętrznym, części typu BF, IPX0, bez AP lub APG, praca ciągła
4. Rozmiar urządzenia: Ca 104 mm x 45 mm x 154 mm
5. Obwód mankietu: 22 cm-30 cm (opcjonalnie), 30 cm-42 cm, 42 cm-48 cm (opcjonalnie)
6. Waga: Około 269 g (bez baterii i mankietu)
7. Metoda pomiaru: Metoda oscylometryczna, nadmuchiwanie automatyczne oraz pomiar
8. Wielkość pamięci: 3 x 40 pomiarów z datą i godziną pomiaru

9. Źródło zasilania: Baterie: 4 x 1,5 V typ AA • Mignon • LR6 Zasilanie: DC 6 V, 600 mA

10. Zakres pomiaru:

Ciśnienie w mankiecie: 0 – 300 mm Hg

Ciśnienia skurczowe: 60 – 260 mm Hg

Ciśnienie rozkurczowe: 40 – 199 mm Hg

Częstość tętna: 40 - 180 uderzeń/min.

1. Dokładność:

Ciśnienie: ± 3 mm Hg

Częstość tętna: ± 5 %

1. Temperatura środowiska pomiaru: +5 °C do +40 °C (41 °F do 104 °F)

2. Wilgotność środowiska pomiaru: ≤ 90 % RH

3. Temperatura otoczenia podczas przechowywania i transportu. -20 °C do 55 °C (-4 °F do 131 °F)

4. Wilgotność otoczenia podczas przechowywania i transportu. ≤ 95 % RH

5. Ciśnienie otoczenia: 80 kPa do 105 kPa

6. Żywotność baterii: Około 300 pomiarów

7. Wykaz wszystkich elementów należących do układu pomiaru ciśnienia, łącznie z akcesoriami: Pompa, zawór, LCD, mankiet, czujnik

Uwaga:

Powyższe dane techniczne mogą ulec zmianie bez powiadomienia.

UWAGI

1. Przed przystąpieniem do użytkowania zespołu należy przeczytać wszystkie informacje zawarte w tej instrukcji obsługi oraz inną literaturę zawartą w opakowaniu urządzenia.

Język polski

1. Przed pomiarem ciśnienia krwi należy przez 5 minut odczekać, odpoczywając w spokoju.
2. Mankiet powinien być założony na tym samym poziomie co serce.
3. Podczas pomiaru nie mówić ani nie poruszać ciałem czy ramieniem.
4. Pomiar wykonywać za każdym razem na tym samym ramieniu.
5. Należy zawsze zrelaksować się na co najmniej 1 lub 1,5 minuty pomiędzy pomiarami w celu umożliwiaenia, aby powróciło normalne krążenie krwi w ramieniu. Dłuższy czas zbyt wysokiego ciśnienia (ciśnienie w mankiecie powyżej 300 mm Hg lub utrzymywane powyżej 15 mm Hg przez czas dłuższy niż 3 minuty) w mankiecie może spowodować si-niak na ramieniu.
6. Skonsultować się z lekarzem w przypadku jakiekolwiek wątpliwości związanych poniższymi przypadkami:

1) Stosowanie mankietu na ranie czy w przypadku ran i stanów zapalnych;
2) Zakładanie mankietu na kończynie, gdzie jest założony dostęp wewnątrznaczyniowy, przetoka tętniczo-żylna (do hemodializy) czy inne leczenie;
3) Zakładanie mankietu na ramię po stronie amputowanej piersi;
4) Jednoczesne stosowanie innych urządzeń medycznych na tej samej kończynie;
5) Zachodzi potrzeba sprawdzania krążenia krwi u użytkownika tego urządzenia.

1. Ten sfigmomanometr elektroniczny jest przeznaczony dla dorosłych i nigdy nie powinien być używany do pomiaru ciśnienia u niemowląt czy małych dzieci. W przypadku starszych dzieci, przed użyciem należy skonsultować się z lekarzem lub innym pracownikiem służby zdrowia.
2. Nie wolno używać urządzenia w pojeździe będącym w ruchu, może to spowodować błędny pomiar.
3. Pomiary ciśnienia krwi wykonane tym urządzeniem są równoważne tym wykonywanym przez wyszkoloną osobę za pomocą mankietu/stetoskopu, metodą osłuchania, w granicach ustalonych przez American National Standard Institute (ANSI), dotyczącą elektronicznych lub automatycznych sfigmomanometrów.
4. W przypadku wykrycia nieregularnego bicia serca (IHB) z powodu typowych zaburzeń tempa tętna podczas pomiaru ciśnienia krwi, wyświetli się ten znak 🥳️. W takich warunkach sfigmomanometr może zachowywać swoją funkcję, ale jego wyniki mogą nie być dokładnie, zaleca się skonsultowanie się z lekarzem celem dokładnej oceny.

Istnieją 2 warunki, w których wyświetli się sygnał IHB:

1) Współczynnik zmienności (CV) impulsów wynosi > 25 %;
2) Odchylenie czasu trwania kolejnego impulsu jest ≥ 0,14 s, a liczba takich impulsów wynosi więcej niż 53% całkowitej liczby zmierzonych impulsów.

1. Nie należy używać mankietu innego niż dostarczony przez producenta, w przeciwnym wypadku może przynieść biokompatybilne zagrożenie i może być przyczyną błędnego pomiaru.

2. Monitor może nie dotrzymywać wymogów technicznych podczas pracy lub może powodować zagrożenie bezpieczeństwa, jeśli był przechowywany lub użytkowany poza zakresami temperatur i wilgotności określonych w wymaganiach technicznych.

3. ⚠️ Prosimy nie udostępniać mankietów innym osobom chorym, aby uniknąć zarażenia się chorobą.

4. Urządzenie to zostało poddane testom i uznane za zgodne z limitami dla urządzeń cyfrowych klasy B, stosownie do części 15 Przepisów FCC. Ograniczenia te mają na celu zapewnienie należytej ochrony przed szkodliwymi zakłóceniami występującymi w instalacjach domowych. Niniejszy sprzęt wytwarza, wykorzystuje i może emitować energię o częstotliwości radiowej i, jeśli nie jest zainstalowane i używane zgodnie z instrukcją, może powodować szkodliwe zakłócenia w komunikacji radiowej. Nie ma jednak gwarancji, że zakłócenia nie wystąpią w przypadku konkretnej instalacji. Jeżeli sprzęt ten powoduje szkodliwe zakłócenia w odbiorze radiowym lub telewizyjnym, co można stwierdzić przez jego wyłączenie i włączenie, zachęca się użytkownika do próby usunięcia zakłóceń przez jeden lub więcej z następujących sposobów:

5. Zmiana kierunku lub położenia anteny odbiorczej;

6. Zwiększenie odległości pomiędzy urządzeniem a odbiornikiem;
7. Podłączyć urządzenie do gniazda zasilającego niebędącego częścią obwodu elektrycznego, do którego podłączony jest odbiornik.

8. Skonsultowanie się ze sprzedawcą lub wykwalifikowanym technikiem radiowo-telewizyjnym w celu uzyskania pomocy.

9. Ten monitor ciśnienia krwi poddano sprawdzeniu metodą osłuchową. W razie potrzeby zaleca się sprawdzenie załącznika B do normy ANSI/AAMI SP-10:2002+A1:2003+A2:2006 w celu uzyskania szczegółowych informacji dotyczące metody weryfikacji.

USTAWIENIA I PROCEDURE ROBOCZE

1. WKŁADANIE BATERII

a. Otwórz pokrywę komory na baterie umiejscowionej u spodu monitora.
b. Założyć cztery baterie typ „AA”. Należy zwrócić uwagę na polaryzację.
c. Zamknąć pokrywę komory na baterie.

Gdy na wyświetlaczu pojawi się symbol 📋 wymienić baterie na nowe.

Baterie wielokrotnego ładowania nie nadają się do tego monitora.

Wyjąć baterie, jeśli urządzenie nie będzie używane przez co najmniej miesiąc, w celu uniknięcia uszkodzeń związanych z wyciekiem elektrolitu z baterii.

Nie dopuszczać, aby płyn z baterii dostał się do oczu. Jeśli jednak płyn ten dostał się do oczu, natychmiast przemyć oczy dużą ilością wody i skontaktować się z lekarzem.

Pure electrical connector diagram without any text, numbers, or symbols

100

Język polski

Operacja zasilania

Urządzenie może pracować będąc zasilane także z zasilacza (zasilacz nie nie wchodzi w skład dostawy).

⚠️ Pracując z zasilaczem należy zwrócić uwagę na to, aby napięcie znamionowe urządzenia było takie samo jak napięcie na wyjściu zasilacza. Sprawdzić także, aby wyjściowe natężenie prądu i polaryzacja zasilacza były zgodne z danymi na sfigmoma-nometrze. (Wyjście zasilacza: DC 6 V, 600 mA, ⊖—(← ⊕)
⚠️ Przed przystąpieniem do użytkowania urządzenia w konfiguracji z zasilaczem sprawdzić, czy urządzenie jest wyłączone oraz czy nie ma zamontowanych baterii. Nie podłącać zasilacza podczas pracy urządzenia.

a. Podłączyć wtyczkę zasilacza do prawidłowo zamontowanego gniazdka bezpieczeństwa.
b. Podłączyć urządzenie do zasilacza przez wsunięcie wtyczki zasilacza w gniazdko DC 6 V (z prawej strony urządzenia).

Jeśli urządzenie nie będzie użytkowane przez dłuższy okres czasu, należy odłączyć jego wyjście od zasilacza. Także wyciągnąć wtyczkę zasilacza z gniazdka DC 6 V urządzenia.

Monitor, baterie i mankiet, muszą być utylizowane zgodnie z obowiązującymi przepisami po zakończeniu ich użytkowania.

2. USTAWIENIE GODZINY I DATY

a. Po założeniu baterii lub wyłączeniu monitora, należy przełączyć urządzenie na tryb zegara (Clock Mode) i wyświetlacz LCD wyświetli czas i datę.
b. Gdy urządzenie jest w trybie zegara, jednoczesne nacisnąć przyciski „START“ i „MEM“ i przytrzymać na 2 sekundy; wywoła to najpierw miganie wyświetlenia miesiąca. Kilkakrotnie nacisnąć przycisk „START”; po kolei będą migać: dzień, godzina i minuta. Patrz Rys. 2 do 2-3. Gdy liczba miga, nacisnąć przycisk „MEM“ celem jej zwiększenia. Przytrzymać wciśnięty przycisk „MEM“ liczba ta szybko wzrośnie.

Rys. 2 Rys. 2-1
Rys. 2-2 Rys. 2-3

c. Można wyłączyć monitor przyciskiem „START” przy migających minutach, następnie w ten sam sposób potwierdza się godzinę i datę.
d. Monitor wyłączy się automatycznie po 1 minucie bezczynności; czas i data nie ulegną zmianie.
e. Po wymianie baterii należy ponownie ustawić czas i datę.

3. PODŁĄCZANIE MANKIETU DO MONITORA

Podłącz złączkę przewodu mankietu do gniazdka po lewej stronie monitora. Upewnić się, czy złączka jest wsunięta do końca, co pozwoli wyeliminować ewentualną nieszczelność podczas pomiarów ciśnienia krwi.

⚠ Unikaj uciskania lub zaciskania przewodu połączenia w trakcie wykonywania pomiaru, gdyż może to spowodować usterkę podczas pompowania lub uszkodzenie działa, czy też utrzymywanie się ciśnienia w mankiecie.

4. ZAKŁADANIE MANKIETU

a. W razie potrzeby, koniec mankietu przeciągnąć przez metalową pętlę (mankiet jest już zapakowany tak jak na tym rysunku).
b. Mankiet założyć wokół odsłoniętego ramienia, 1 do 2 cm nad zgięciem łokciowym.
c. Siedząc, położyć rękę na powierzchnię płaską, taką jak stół lub podobną, z otwartą dłonią skierowaną ku górze. Przewód powietrza ustawić pośrodku ramienia w linii środkowego palca.

d. Ścisnąć mankiet i zamknij zapięcie na rzep. Mankiet powinien być doskonale przylegać dookoła ramienia. Powinna być możliwość wsunięcia jednego palca między ramię a mankiet.

Uwaga:

1. W celu sprawdzenia, czy stosowany jest odpowiedni mankiet, należy odwołać się do punktu „DANE TECHNICZNE”, aby upewnić się co do zakresu obwodu mankietu.
2. Pomiar wykonywać za każdym razem na tym samym ramieniu.
3. Podczas pomiaru nie należy poruszać ramieniem, ciałem ani monitorem czy przewodem gumowym.
4. Przed pomiarem ciśnienia krwi należy przez 5 minut odczekać odpoczywając w spokoju.

102 Język polski

1. Mankiet należy utrzymywać w czystości. Zabrudzony mankiet należy odłączyć od monitora i ręcznie wyczyścić używając łagodnego detergentu, a następnie dokładnie opłukać w zimnej wodzie. Mankietu nigdy nie należy suszyć w suszarce czy za pomocą żelazka. Zaleca się, aby czyścić mankiet każdorazowo po 200 razach użycia.

5. POZYCJA CIAŁA PODCZAS POMIARU

Pomiar w wygodnej pozycji siedzącej

a. Siedzieć ze stopami postawionymi płasko na podłodze i nie krzyżować nóg.

b. Odwróconą do góry dłoń położyć przed siebie na płaskiej powierzchni, np. na blacie biurka lub stołu.

c. Środek mankietu powinien być na poziomie prawego przedsionka serca.

Pomiar w pozycji leżącej

a. Położyć się na plecach.

b. Ramię położyć prosto, wzdłuż boku ciała, dłonią do góry.

c. Mankiet powinien być założony na tym samym poziomie co serce.

6. WYKONANIE ODCZYTU CIŚNIENIA KRWI

a. Po założeniu mankietu oraz ułożeniu ciała w wygodnej pozycji, nacisnąć przycisk „START”. Słyszalny jest sygnał dźwiękowy i wyświetlają się wszystkie znaki w ramach przeprowadzania przez urządzenie auto-testu. Użytkownik może sprawdzić, czy wyświetlacz LCD pokazuje obraz zgodnie z Rys. 6. W przypadku jakiegokolwiek elementu należy skontaktować się z centrum serwisowym.

b. Następnie wyświetli się bieżący bank pamięci (U1 U2 lub U3). Patrz Rys. 6-1. Aby zmienić bank pamięci, należy nacisnąć klawisz „MEM”. Potwierdzić wybór przez naciśnięcie przycisku „START”. Aktualnie bank będzie również potwierdzone automatycznie w ciągu 5 sekund bez pracy.

Rys. 6

c. Gdy bieżący bank pamięci zawiera zapamiętane wyniki, wyświetlacz natychmiast pokazuje najnowszy wynik. Jeśli w pamięci nie ma żadnych zapisanych wyników, na wyświetlaczu pojawi się zero. Patrz Rys. 6-2 oraz 6-3.

d. Monitor napełnia mankiet powietrzem do uzyskania wystarczającego ciśnienia do wykonania pomiaru. Następnie urządzenie powoli wypuszcza powietrze z mankietu i dokonuje pomiaru. Na koniec na ekranie LCD oddzielnie wyświetla się obliczone ciśnienie krwi i częstość tętna. Na wyświetlaczu zacznie migać wskazanie klasyfikacji ciśnienia krwi oraz (ewentualnie) symbol „arytmii”. Patrz Rys. 6-4. Wyniki zostaną automatycznie zapisane w bieżącym banku pamięci.

Rys. 6-2

Rys. 6-3

Rys. 6-4

e. Po dokonaniu pomiaru, po 1 minucie bezczynności, monitor automatycznie się wyłączyć. Aby wyłączyć monitor w trybie ręcznym, można także nacisnąć przycisk „START”.

f. W trakcie trwania pomiaru, aby wyłączyć monitor w trybie ręcznym, można także nacisnąć przycisk „START”.

Uwaga:

W celu interpretacji pomiarów ciśnienia należy zasięgnąć porady lekarza.

7. WYŚWIETLANIE ZAPISANYCH WYNIKÓW

a) Aby wyświetlić zapisane wyniki, w trybie zegara nacisnąć przycisk „MEM”. Wyświetli się bank pamięci i liczba wyników zawarta w tym banku. Aby zmienić bank pamięci, należy nacisnąć przycisk „START”. Potwierdzić wybór przez naciśnięcie przycisku „MEM”. Bieżący bank może również być potwierdzony automatycznie po upływie 5 sekund bez pracy. Patrz Rys. 7.

b) Po wybraniu banku pamięci, na LCD wyświetla się średnia z trzech ostatnich pomiarów. Pojawia się symbol „A” (Average=Średnia). Patrz Rys. 7-1.

Rys. 7

Rys. 7-1

c) Po naciśnięciu przycisku „MEM” wyświetla się ostatni wynik wraz z datą i czasem ich wystąpienia. Symbol nieregularnego bicie serca (jeżeli w ogóle) oraz wskaźnik

104 Język polski

klasyfikacji ciśnienia krwi będą migać jednocześnie. Patrz Rys. 7-2. Nacisnąć przycisk „MEM”, aby przejrzeć wyniki zmierzone wcześniej. Patrz Rys. 7-3.

Rys. 7-2

Rys. 7-3

d) W trakcie wyświetlania zapisanych wyników pomiarów, po 1 minucie bezczynności, monitor automatycznie się wyłączy. Aby wyłączyć monitor w trybie ręcznym, można także nacisnąć przycisk „START”.

8. USUWANIE Z PAMIĘCI WYNIKÓW POMIARÓW

W przypadku wyświetlania dowolnego wyniku pomiaru (z wyjątkiem wskazania średniej z trzech ostatnich pomiarów) oraz przytrzymania wciśniętego klawisza „MEM” przez trzy sekundy, wszystkie wyniki w bieżącym banku pamięci zostaną usunięte po usłyszeniu trzech sygnałów dźwiękowych. Patrz Rys. 8 oraz 8-1. Zespół wyłącza się po naciśnięciu przycisku „MEM” lub „START”.

Podane niżej wytyczne do oceny wysokiego ciśnienia krwi (bez względu na wiek czy płeć) zostały ustanowione przez Światową Organizację Zdrowia (WHO). Należy pamiętać, iż inne czynniki (takie jak: cukrzyca, otyłość, palenie tytoniu, itp.) muszą być także brane pod uwagę. W celu dokonania dokładnej oceny należy konsultować się z lekarzem i nigdy nie zmieniać leczenia na własną rękę.

Klasyfikacja ciśnienia tętniczego dorosłych
Ciśnienie skurczowe: (mm HG)

Ciśnienie rozkurczowe (mm HG)

Klasyfikacja ciśnienia krwi SKURCZOWE(mm HG)		ROZKURCZOWE(mm HG)	Wskazanie barwne
Optymalne <120 <80 Zielony
Ciśnienie prawidłowe 120 - 129 80 - 84 Zielony
wysokie - normalne 130 - 139 85 – 89 Zielony
Nadciśnienie stopień 1 - łagodne	140 - 159 90 – 99	Żółty
Nadciśnienie stopień 2 - umiarkowane	160 - 179	100 – 109	Pomarańczowy
Nadciśnienie stopień 3 - łagodne	≥180	≥110	Czerwony

Definicja i klasyfikacja wartości ciśnienia krwi wg. WHO/ISH

1. WYKRYWANIE I ROZWIĄZYWANIE USTEREK (1)

PROBLEM MOŻLIWA PRZYCZYNA ROZWIAŻANIE
Wyświetlacz LCD pokazuje Symbol akumulatora.	Rozładowane baterie Wymienić	wszystkie baterie
Wyświetlacz LCD pokazuje „EE”	Podczas badania zostało poruszone ramię lub monitor.	Ponownie przeprowadzić pomiar uważając, aby nie poruszać ramie-niem czy monitorem ciśnienia krwi.
	Mankiet nie napełnia się prawidłowo lub spada ciśnienie podczas testowania.	Sprawdzić, czy przewód gumowy jest całkowicie wsunięty w gniazdko monitora ciśnienia krwi.
	Nieregularne bicie serca (niemiarowość).	Jest rzeczą niewłaściwą, aby ludzie z poważną niemiarowością użytko-wali ten monitor ciśnienia krwi.

1. WYKRYWANIE I ROZWIĄZYWANIE USTEREK (2)

PROBLEM MOŻLIWA PRZYCZYNA ROZWIĄŻANIE
Wyświetlacz LCD pokazuje „EE”	Mankiet został założony nie-prawidłowo lub jest zgięty lub ściśnięty przewód gumowy.	Sprawdzić wygląd mankietu według wskazań zawartych w punk-tach instrukcji i dokonać ponowne-go badania.
Wyświetlacz LCD pokazuje niewłaściwy wynik	Nieprawidłowe położenie mankietu lub mankiet zbyt luźny.	Zamocować mankiet poprawnie i ponownie wykonać pomiar
	Nieprawidłowa pozycja ciała podczas pomiaru.	Sprawdzić postawę ciała według wskazań zawartych w punktach instrukcji i dokonać ponownego badania.
	Rozmawianie, poruszanie ramieniem lub ciałem, zagnie-wanie, podekscytowanie czy nerwowość podczas wykony-wania pomiaru.	Ponownie przeprowadzić pomiar w spokoju i bez rozmów i poruszania się podczas badania.
Brak reakcji po naci-śnięciu przycisku lub załadowaniu baterii	Nieprawidłowe działanie lub silne zakłócenia elektroma-gnetyczne.	Wyjąć baterie na pięć minut, a następnie ponownie zainstalować wszystkie baterie.

KONSERWACJA

1. Należy uważać, aby nie upuścić ani nie uderzać tego urządzenia.
2. ⚠️ Unikać wysokiej temperatury i promieni słonecznych. Nie zanurzać w wodzie, ponieważ może to spowodować uszkodzenie monitora.
3. Jeżeli monitor był przechowywany w temperaturze bliskiej punktu zamarzania, przed użyciem przyrząd pozostawić do osiągnięcia przez niego temperatury pokojowej.
4. ⚠️ Nie należy nawet podejmować próby demontażu tego monitora.
5. Jeśli monitor nie jest używany przez dłuższy czas, należy wyjąć z niego baterie.
6. Zaleca się sprawdzać urządzenie co 2 lata lub po jego naprawie. W tym celu należy skontaktować się z ośrodkiem serwisowym.
7. Monitor czyścić za pomocą suchej, miękkiej ściereczki lub miękkiej szmatki zwilżonej wodą z rozpuszczonym alkoholem odkażającym lub mydlinami.
8. Żaden element monitora nie może być serwisowany przez użytkownika. Mogą być dostarczone schematy obwodów, listy części, opisy, instrukcje kalibracji czy inne informacje pomocne dla personelu technicznego użytkownika ze stosownymi kwalifikacjami do naprawy tych części urządzenia, które zostały zaprojektowane jako naprawialne.
9. Monitor jest w stanie utrzymać charakterystykę bezpieczeństwa i wydajności przez co najmniej 10000 pomiarów lub trzy lata, a mankiet może utrzymać swoją charakterystykę przez co najmniej 1000 pomiarów.
10. Zaleca się, aby mankiet zdezynfekować 2 razy w tygodniu, jeśli zachodzi taka potrzeba (na przykład: podczas użytkowania w szpitalu lub w przychodni). Wewnętrzną stronę (strona kontaktu ze skórą) mankietu wycierać miękką ściereczką zwilżoną alkoholem etylowym (75-90%) z wyciśniętym jego nadmiarem, a następnie mankiet wysuszyć na powietrzu.

OBJAŚNIENIE ZNACZENIA SYMBOLI NA URZĄDZENIU

Symbol: „NALEŻY PRZECZYTAĆ INSTRUKCJĘ UŻYTKOWANIA”

Symbol: „OSTRZEŻENIE”

Symbol: „ZASTOSOWANE CZĘŚCI TYPU BF” (mankiet jest częścią typu BF)

bol: „OCHRONY ŚRODOWISKA” - odpady w postaci wyrobów elektrycznych nie powinny być wyrzucane razem z odpadami z gospodarstw domowych. Prosimy o przekazanie do recyklingu w punkcie do tego przygotowanym. Uzyskać informację o takim punkcie u władz lokalnych lub u sprzedawcy.

108 Język polski

Symbol: „PRODUCENT“

CE 0197 Symbol: „ZGODNY Z WYMOGAMI DYREKTYWY MDD93/42/EWG“

Symbol: „DATA PRODUKCJI“

Symbol: „EUROPEJSKIE PRZEDSTAWICIELSTWO“

SN Symbol: „NUMER SERYJNY“

Symbol: „PRZECHOWYWAĆ W SUCHYM MIEJSCU”

OGÓLNE WARUNKI GWARANCJI

Producent / Dystrybutor udziela 24 miesięcy gwarancji na zakupione urządzenie. Okres gwarancji liczony jest od daty zakupu urządzenia.

W tym okresie uszkodzone urządzenie będzie bezpłatnie wymienione na wolne od wad. W przypadku, gdy wymiana będzie niemożliwa do zrealizowania, Nabywca otrzyma zwrot ceny zakupu urządzenia.

Za uszkodzone urządzenie uważa się takie, które nie spełnia funkcji określonych w instrukcji obsługi, a przyczyną takiego stanu jest wewnętrzna wada fabryczna lub materiałowa.

Gwarancją nie są objęte uszkodzenia mechaniczne, chemiczne, termiczne, powstałe w wyniku działania sił zewnętrznych (np. przepięcie w sieci energetycznej czy wyładowania atmosferyczne), jak również wady powstałe w wyniku obsługi niezgodnej z instrukcją obsługi urządzenia.

Nabywcy przysługuje prawo do wymiany urządzenia na wolne od wad lub, jeśli wymiana jest niemożliwa, zwrotu gotówki tylko po dostarczeniu do punktu zakupu kompletnego urządzenia z oryginalnymi akcesoriami, instrukcją obsługi i w oryginalnym opakowaniu wraz z dowodem zakupu i prawidłowo wypełnioną kartą gwarancyjną (pieczątka sklepu, data sprzedaży urządzenia).

Gwarancja oraz zawarte w niej warunki obowiązują na terenie Rzeczpospolitej Polskiej.

Niniejsza gwarancja nie wyłącza, nie ogranicza ani nie zawiesza uprawnień Nabywcy wynikających z przepisów Ustawy z dnia 27 lipca 2002 r. o szczególnych warunkach sprzedaży konsumenckiej oraz o zmianie kodeksu cywilnego (Dz. U. z 2002 r. Nr 141, poz. 1176).

Dystrybutor: CTC Clatronic Sp. z o.o ul. Opolska 1 a karczów 49 - 120 Dąbrowa

HASZNáLATI úTMUTATÓ

A „HASZNÁLATI ÚTMUTATÓT EL KELL OLVASNI” szimbólum
