BMG 5611 - Ciśnieniomierz AEG - Bezpłatna instrukcja obsługi

Marka	AEG
Model	BMG 5611
Typ produktu	Automatyczny ciśnieniomierz do pomiaru ciśnienia tętniczego (nieinwazyjny sfigmomanometr)
Wymiary	138 x 48 x 98 mm
Waga	211 g (bez baterii i mankietu)
Zasilanie	4 baterie AA (1,5 V typ LR6)
Metoda pomiaru	Automatyczna oscylometryczna
Obwód mankietu	30 - 42 cm
Pojemność pamięci	2 x 60 pomiarów z datą i godziną
Zakres pomiaru skurczowego	60 - 260 mmHg
Zakres pomiaru rozkurczowego	40 - 199 mmHg
Zakres tętna	40 - 180 uderzeń/min
Dokładność ciśnienia	± 3 mmHg
Dokładność tętna	± 5%
Żywotność baterii	Około 500 pomiarów
Temperatura pracy	+10 °C do +40 °C
Temperatura przechowywania	-20 °C do +55 °C
Klasyfikacja	Typ BF, IPX0
Funkcje specjalne	Wykrywanie nieregularnego tętna, klasyfikacja WHO, pamięć dla dwóch użytkowników, wyświetlanie średniej z 3 ostatnich pomiarów
Konserwacja i czyszczenie	Czyścić miękką, suchą lub lekko wilgotną szmatką (woda, rozcieńczony alkohol lub łagodne mydło). Mankiet można prać ręcznie z łagodnym detergentem, suszyć na powietrzu.
Bezpieczeństwo	Część aplikacyjna typu BF; nie stosować u dzieci; nie demontować; skonsultować się z lekarzem w przypadku arytmii
Części zamienne i możliwość naprawy	Wymienny mankiet (tylko model producenta); urządzenie nie jest naprawialne przez użytkownika (skontaktować się z serwisem)

Często zadawane pytania - BMG 5611 AEG

Jak zainstalować baterie w ciśnieniomierzu AEG BMG 5611?

Otwórz pokrywę baterii z tyłu, włóż cztery baterie AA zgodnie z biegunowością, a następnie zamknij. Nie używaj baterii ładowalnych. Wyjmij baterie, jeśli urządzenie nie jest używane dłużej niż miesiąc.

Jak ustawić datę i godzinę?

W trybie zegara naciśnij jednocześnie przyciski START i MEM. Miesiąc zacznie migać; naciśnij MEM, aby zmienić, a następnie START, aby przejść do dnia, godzin i minut. Po ustawieniu naciśnij START, aby potwierdzić i wyłączyć.

Jak prawidłowo założyć mankiet?

Umieść mankiet wokół gołego ramienia, 1-2 cm nad łokciem, rurkę powietrzną wyrównaną ze środkowym palcem. Zaciśnij wygodnie, aby można było wsunąć palec między ramię a mankiet. Upewnij się, że mankiet jest na poziomie serca.

Jaka jest zalecana postawa podczas pomiaru?

Usiądź ze stopami płasko na podłodze, plecy wyprostowane. Połóż przedramię na stole, dłonią do góry, mankiet na poziomie serca. Nie mów i nie ruszaj się podczas pomiaru.

Jak interpretować wyświetlane pomiary?

Ekran wyświetla ciśnienie skurczowe, rozkurczowe i tętno. Wskaźnik klasyfikacji WHO (zielony, żółty, pomarańczowy, czerwony) ocenia poziom. Skonsultuj się z lekarzem w celu dokładnej interpretacji.

Co oznacza symbol nieregularnego tętna (IHB)?

Migający symbol ♥ oznacza, że podczas pomiaru wykryto nieregularne tętno. Wynik może być mniej wiarygodny. Jeśli symbol pojawia się często, skonsultuj się z lekarzem.

Jak przeglądać zapisane pomiary?

W trybie zegara naciśnij MEM. Wybierz użytkownika (U1 lub U2) za pomocą START. Wyświetli się średnia z trzech ostatnich pomiarów. Naciśnij ponownie MEM, aby przeglądać poszczególne wyniki.

Jak usunąć pomiary z pamięci?

Podczas przeglądania wyniku (innego niż średnia) przytrzymaj przycisk MEM przez 3 sekundy. Rozlegną się trzy sygnały dźwiękowe, a wszystkie pomiary z aktywnej pamięci zostaną usunięte.

Co zrobić w przypadku wyświetlenia błędu Er 1 lub Er 2?

Błąd Er 1 oznacza niepowodzenie wykrycia skurczowego, Er 2 rozkurczowego. Sprawdź ułożenie mankietu i swoją postawę, a następnie powtórz pomiar. Jeśli błąd się powtarza, skontaktuj się z serwisem.

Jak czyścić i konserwować ciśnieniomierz?

Wyczyść obudowę miękką, suchą lub lekko zwilżoną wodą lub rozcieńczonym alkoholem szmatką. Mankiet można prać ręcznie z łagodnym detergentem, spłukać zimną wodą i suszyć na powietrzu. Nie prasować ani nie używać suszarki bębnowej.

INSTRUKCJA OBSŁUGI BMG 5611 AEG

PL Monitor ciśnienia krwi

H Vérnyomásmérő

Instrukcja obsługi/Gwarancja 95

Umiejscowienie sterowników.....Strona 3
Instrukcja użytkownika......Strona 95
Dane techniczne......Strona 97
Ogólne warunki gwarancji......Strona 110

Magyarul

Tartalom

Dziękujemy za wybranie naszego produktu. Mamy nadzieję, że korzystanie z urządzenia przyniesie dużo radości.

Spis treści

WAŻNE INFORMACJE....95

CZEŚCI SKŁADOWE ORAZ KONTROLKI WYŚWIETLACZA 96

PRZEZNACZENIE....96

PRZECIWWSKAZANIA....97

OPIS PRODUKTU 97

DANE TECHNICZNE....97

UWAGI 98

USTAWIENIA I PROCEDURE ROBOCZE....100

1. WKŁADANIE BATERII....100

2. USTAWIENIE GODZINY I DATY....100

3. PODŁACZANIE MANKIETU DO MONITORA....101

4. ZAKŁADANIE MANKIETU 101

5. POZYCJA CIAŁA PODCZAS POMIARU....102

6. WYKONANIE ODCZYTU CIŚNIENIA KRWI....102

7. WYŚWIETLANIE ZAPISANYCH WYNIKÓW 103

8. USUWANIE Z PAMIĘCI WYNIKÓW POMIARÓW 105

9. OCENA CIŚNIENIA KRWI W PRZYPADKU OSOBY DOROSŁEJ......105

10. WYKRYWANIE I ROZWIAZYWANIE USTEREK (1)....107

11. WYKRYWANIE I ROZWIAZYWANIE USTEREK (2)......107

KONSERWACJA....108

OBJAŚNIENIE ZNACZENIA SYMBOLI NA URZĄDZENIU....109

OGÓLNE WARUNKI GWARANCJI....110

WAŻNE INFORMACJE

NORMALNE WAHANIA CIŚNIENIA KRWI

Wszystkie rodzaje aktywności fizycznej, emocje, stres, jedzenie, picie, palenie, postawa ciała i wiele innych działań lub czynników (w tym wykonywanie pomiaru ciśnienia krwi) będą wpływać na wartość ciśnienia krwi. Z tego powodu byłoby bardzo dziwne, aby uzyskać wielokrotnie takie same wskazania ciśnienia krwi.

Język polski

Ciśnienie krwi nieustannie zmienia się ---- w dzień i noc. Najwyższa wartość zazwyczaj pojawia się w ciągu dnia, natomiast najniższa zazwyczaj notowana jest około północy. Zwykle jego wartość zaczyna rosnąć około godziny 3:00 i osiąga najwyższy poziom w ciągu dnia wtedy, gdy większość osób jest nie śpi i prowadzi aktywny tryb życia.

Biorąc pod uwagę powyższe informacje, zaleca się, aby dokonywać pomiaru ciśnienia krwi mniej więcej w tym samym czasie każdego dnia.

Zbyt często pomiary mogą być przyczyną urazów z powodu zakłóceń w przepływie krwi, dlatego należy zawsze odpocząć minimum 1 do 1,5 minuty pomiędzy pomiarami w celu przywrócenia krążenie krwi w ramieniu badanej osoby. Rzadko zdarza się, aby za każdym razem uzyskiwać takie same wskazania ciśnienia krwi.

CZEŚCI SKŁADOWE ORAZ KONTROLKI WYŚWIETLACZA

1 Przycisk MEM
2 Przycisk START
3 Komora na baterie
4 Wyświetlacz LCD
5 Mankiet
6 Wskaźnik niskiego poziomu naładowania baterii
7 Ciśnienie skurczowe
8 Ciśnienie rozkurczowe / wyświetlanie tętna (naprzemiennie)
9 Data / godzina (naprzemiennie)
10 Wskaźnik pamięci
11 Symbol nieregularnego bicia serca
12 Wskaźnik klasyfikacji poziomu ciśnienia krwi
13 Wskaźnik „Gotowości do pompowania”

PRZEZNACZENIE

W pełni automatyczny, elektroniczny sfigmomanometr może służyć w służbie zdrowia lub w domu. Jest to nieinwazyjny układ pomiaru ciśnienia krwi przeznaczony do pomiaru ciśnienia skurczowego i rozkurczowego krwi oraz części tętna osoby dorosłej osoby za pomocą techniki nieinwazyjnej, w której nadmuchiwany mankiet jest owinięty wokół górnego ramienia. Obwód mankietu ogranicza się do 30 cm - 42 cm.

Jest rzeczą niewłaściwą, aby ludzie z poważną niemiarowością używali ten elektro-niczny sfigmomanometr.

OPIS PRODUKTU

W oparciu o metodologię oscylometryczną i silikonowy scalony czujnik ciśnienia, ciśnienie krwi i tętno mogą być mierzone automatycznie i nieinwazyjnie. Wyświetlacz LCD pokaże ciśnienie krwi i częstość tętna. Ostatnie 2x60 pomiary mogą być przechowywane w pamięci wraz z data i godziną. Monitor może również wskazać średni odczyt z trzech ostatnich pomiarów.

Elektroniczne sfigmomanometry są zgodne z poniższymi normami: IEC 60601-1:2005/EN 60601-1:2006/AC:2010 (Medyczne urządzenia elektryczne -- Część 1: Wymagania ogólne dotyczące podstawowego bezpieczeństwa i zasadniczych parametrów funkcjonalnych), IEC60601-1-2:2007/EN 60601-1-2 :2007/AC:2010 (Medyczne urządzenia elektryczne -- Część 1-2: Wymagania ogólne dotyczące podstawowego bezpieczeństwa i zasadniczych parametrów funkcjonalnych - norma dodatkowa: Kompatybilność elektromagnetyczna - Wymagania i badania), IEC 80601-2-30: 2009+Cor.2010/PL 80601-2-30 : 2010 Medyczne urządzenia elektryczne - Część 2-30: Szczególne wymagania dotyczące podstaw bezpieczeństwa i zasadniczych parametrów automatycznych nieinwazyjnych sfigmomanometrów) EN 1060-1: 1995 + A1: 2002 + A2: 2009 (Sfigmomanometry nieinwazyjne - Część 1: Wymagania ogólne), EN 1060-3: 1997 + A1: 2005 + A2: 2009 (Sfigmomanometry nieinwazyjne - Część 3: Wymagania dodatkowe dotyczące elektromechanicznych systemów do pomiaru ciśnienia krwi).

DANE TECHNICZNE

1. Nazwa produktu: Monitor ciśnienia krwi
2. Tryb I: BMG 5611 (KD-558)
3. Klasyfikacja: Z zasilaniem wewnętrznym, części typu BF, IPX0, bez AP lub APG, praca ciągła
4. Rozmiar urządzenia: Ok. 138 mm x 48 mm x 98 mm
5. Obwód mankietu: 30 cm-42 cm
6. Waga: Około 211 g (bez baterii i mankietu)
7. Metoda pomiaru: Metoda oscylometryczna, nadmuchiwanie automatyczne oraz pomiar

Język polski

1. Wielkość pamięci: 2 x 60 pomiarów z datą i godziną pomiaru
2. Źródło zasilania: Baterie: 4 x 1,5 V typ AA • Mignon • LR6
3. Zakres pomiaru:

Ciśnienie w mankiecie: 0 – 300 mm Hg

Ciśnienia skurczowe: 60 – 260 mm Hg

Ciśnienie rozkurczowe: 40 – 199 mm Hg

Częstość tętna: 40 - 180 uderzeń/min.

1. Dokładność:

Ciśnienie: ± 3 mm Hg

Częstość tętna: ± 5 %

1. Temperatura środowiska pomiaru: +10 °C do +40 °C (50 °F do 104 °F)
2. Wilgotność środowiska pomiaru: ≤ 90 % RH
3. Temperatura otoczenia podczas przechowywania i transportu. -20 ° do 55 °C (-4 ° do 131 °F)
4. Wilgotność otoczenia podczas przechowywania i transportu. ≤ 90 % RH
5. Ciśnienie otoczenia: 80 kPa do 105 kPa
6. Żywotność baterii: Około 500 pomiarów
7. Wykaz wszystkich elementów należących do układu pomiaru ciśnienia, łącznie z akcesoriami: Pompa, zawór, LCD, mankiet, czujnik

Uwaga:

Powyższe dane techniczne mogą ulec zmianie bez powiadomienia.

UWAGI

1. Przed przystąpieniem do użytkowania zespołu należy przeczytać wszystkie informacje zawarte w tej instrukcji obsługi oraz inną literaturę zawartą w opakowaniu urządzenia.
2. Przed pomiarem ciśnienia krwi należy przez 5 minut odczekać, odpoczywając w spokoju.
3. Mankiet powinien być założony na tym samym poziomie co serce.
4. Podczas pomiaru nie mówić ani nie poruszać ciałem czy ramieniem.
5. Pomiar wykonywać za każdym razem na tym samym ramieniu.
6. Należy zawsze zrelaksować się na co najmniej 1 lub 1,5 minuty pomiędzy pomiarami w celu umożliwiaenia, aby powróciło normalne krążenie krwi w ramieniu. Dłuższy czas zbyt wysokiego ciśnienia (ciśnienie w mankiecie powyżej 300 mm Hg lub utrzymywane powyżej 15 mm Hg przez czas dłuższy niż 3 minuty) w mankiecie może spowodować si- niak na ramieniu.
7. Skonsultować się z lekarzem w przypadku jakiekolwiek wątpliwości związanych poniższymi przypadkami:

1) Stosowanie mankietu na ranie czy w przypadku ran i stanów zapalnych;
2) Zakładanie mankietu na kończynie, gdzie jest założony dostęp wewnątrznaczyniowy, przetoka tętniczo-żylna (do hemodializy) czy inne leczenie;
3) Zakładanie mankietu na ramię po stronie amputowanej piersi;
4) Jednoczesne stosowanie innych urządzeń medycznych na tej samej kończynie;
5) Zachodzi potrzeba sprawdzania krążenia krwi u użytkownika tego urządzenia.

1. ▲ Ten sfigmomanometr elektroniczny jest przeznaczony dla dorosłych i nigdy nie powinien być używany do pomiaru ciśnienia u niemowląt czy małych dzieci. W przypadku starszych dzieci, przed użyciem należy skonsultować się z lekarzem lub innym pracownikiem służby zdrowia.

2. Nie wolno używać urządzenia w pojeździe będącym w ruchu, może to spowodować błędny pomiar.

3. Pomiary ciśnienia krwi wykonane tym urządzeniem są równoważne tym wykonywanym przez wyszkoloną osobę za pomocą mankietu/stetoskopu, metodą osłuchania, w granicach ustalonych przez American National Standard Institute (ANSI), dotyczącą elektronicznych lub automatycznych sfigmomanometrów.

4. W przypadku wykrycia nieregularnego bicia serca (IHB) z powodu typowych zaburzeń tempa tętna podczas pomiaru ciśnienia krwi, wyświetli się ten znak (♥). W takich warunkach sfigmomanometr może zachowywać swoją funkcję, ale jego wyniki mogą nie być dokładnie, zaleca się skonsultowanie się z lekarzem celem dokładnej oceny.

Istnieją 2 warunki, w których wyświetli się sygnał IHB:

1) Współczynnik zmienności (CV) impulsów wynosi > 25 %;
2) Odchylenie czasu trwania kolejnego impulsu jest ≥ 0,14 s, a liczba takich impulsów wynosi więcej niż 53% całkowitej liczby zmierzonych impulsów.

1. Nie należy używać mankietu innego niż dostarczony przez producenta, w przeciwnym wypadku może przynieść biokompatybilne zagrożenie i może być przyczyną błędnego pomiaru.

2. ⚠️Monitor może nie dotrzymywać wymogów technicznych podczas pracy lub może powodować zagrożenie bezpieczeństwa, jeśli był przechowywany lub użytkowany poza zakresami temperatur i wilgotności określonych w wymaganiach technicznych.

3. ⚠️Prosimy nie udostępniać mankietów innym osobom chorym, aby uniknąć zarażenia się chorobą.

4. Urządzenie to zostało poddane testom i uznane za zgodne z limitami dla urządzeń cyfrowych klasy B, stosownie do części 15 Przepisów FCC. Ograniczenia te mają na celu zapewnienie należytej ochrony przed szkodliwymi zakłóceniami występującymi w instalacjach domowych. Niniejszy sprzęt wytwarza, wykorzystuje i może emitować energię o częstotliwości radiowej i, jeśli nie jest zainstalowane i używane zgodnie z instrukcją, może powodować szkodliwe zakłócenia w komunikacji radiowej. Nie ma jednak gwa-

100 Język polski

rancji, że zakłócenia nie wystąpią w przypadku konkretnej instalacji. Jeżeli sprzęt ten powoduje szkodliwe zakłócenia w odbiorze radiowym lub telewizyjnym, co można stwierdzić przez jego wyłączenie i włączenie, zachęca się użytkownika do próby usunięcia zakłóceń przez jeden lub więcej z następujących sposobów:

• Zmiana kierunku lub położenia anteny odbiorczej;
• Zwiększenie odległości pomiędzy urządzeniem a odbiornikiem;
• Podłączyć urządzenie do gniazda zasilającego niebędącego częścią obwodu elektrycznego, do którego podłączony jest odbiornik.

• Skonsultowanie się ze sprzedawcą lub wykwalifikowanym technikiem radiowo-telewizyjnym w celu uzyskania pomocy.

• Ten monitor ciśnienia krwi poddano sprawdzeniu metodą osłuchową. W razie potrzeby zaleca się sprawdzenie załącznika B do normy ANSI/AAMI SP-10:2002+A1:2003+A2:2006 w celu uzyskania szczegółowych informacji dotyczące metody weryfikacji.

USTAWIENIA I PROCEDURE ROBOCZE

1. WKŁADANIE BATERII

a. Otwórz pokrywę komory na baterie umiejscowionej u spodu monitora.
b. Założyć cztery baterie typ „AA”. Należy zwrócić uwagę na polaryzację.
c. Zamknąć pokrywę komory na baterie.

Gdy na wyświetlaczu pojawi się symbol ⚡, wymienić baterie na nowe.

Baterie wielokrotnego ładowania nie nadają się do tego monitora.

Wyjąć baterie, jeśli urządzenie nie będzie używane przez co najmniej miesiąc, w celu uniknięcia uszkodzeń związanych z wyciekiem elektrolitu z baterii.

Nie dopuszczać, aby płyn z baterii dostał się do oczu. Jeśli jednak płyn ten dostał się do oczu, natychmiast przemyć oczy dużą ilością wody i skontaktować się z lekarzem.

Monitor, baterie i mankiet, muszą być utylizowane zgodnie z obowiązującymi przepisami po zakończeniu ich użytkowania.

2. USTAWIENIE GODZINY I DATY

a. Po założeniu baterii lub wyłączeniu monitora, należy przełączyć urządzenie na tryb zegara, wyświetlacz LCD wyświetli po kolei czas i datę. Patrz Rys. 2 oraz 2-1.

Rys. 2 Rys. 2-1 Rys. 2-2

b. Gdy monitor jest w trybie zegara, jednoczesne naciśnięcie przycisków „START” i „MEM” wywoła sygnał dźwiękowy i najpierw zamiga ustawienie miesiąca. Patrz Rys. 2-2. Kilkakrotnie nacisnąć przycisk „START”; po kolei będą migać: dzień, godzina i minuta. Podczas migania liczby, nacisnąć przycisk „MEM” celem jej zwiększenia. Przytrzymać wciśnięty przycisk „MEM”, liczba ta szybko wzrośnie.
c. Można wyłączyć monitor przyciskiem „START” przy migających minutach, następnie w ten sam sposób potwierdza się godzinę i datę.
d. Monitor wyłączy się automatycznie po 1 minucie bezczynności; czas i data nie ulegną zmianie.
e. Po wymianie baterii należy ponownie ustawić czas i datę.

3. PODŁĄCZANIE MANKIETU DO MONITORA

Podłącz złączkę przewodu mankietu do gniazdka po lewej stronie monitora. Upewnić się, czy złączka jest wsunięta do końca, co pozwoli wyeliminować ewentualną nieszczelność podczas po-miarów ciśnienia krwi.

⚠ Unikaj uciskania lub zaciskania przewodu połączenia w trakcie wykonywania pomiaru, gdyż może to spowodować usterkę podczas pompowania lub uszkodzenie działa, czy też utrzymywanie się ciśnienia w mankiecie.

4. ZAKŁADANIE MANKIETU

a. W razie potrzeby, koniec mankietu przeciągnąć przez metalową pętlę (mankiet jest już zapakowany tak jak na tym rysunku).
b. Mankiet założyć wokół odsłoniętego ramienia,1 do 2 cm nad zgięciem łokciowym.
c. Siedząc, położyć rękę na powierzchnię płaską, taką jak stół lub podobną, z otwartą dłonią skierowaną ku górze. Przewód powietrza ustawić pośrodku ramienia w linii środkowego palca.

d. Ścisnąć mankiet i zamknij zapięcie na rzep. Mankiet powinien być doskonale przylegać dookoła ramienia. Powinna być możliwość wsunięcia jednego palca między ramię a mankiet.

Uwaga:

1. W celu sprawdzenia, czy stosowany jest odpowiedni mankiet, należy odwołać się do punktu „DANE TECHNICZNE”, aby upewnić się co do zakresu obwodu mankietu.

2. Pomiar wykonywać za każdym razem na tym samym ramieniu.

3. Podczas pomiaru nie należy poruszać ramieniem, ciałem ani monitorem czy przewodem gumowym.

4. Przed pomiarem ciśnienia krwi należy przez 5 minut odczekać odpoczywając w spokoju.

5. Mankiet należy utrzymywać w czystości. Zabrudzony mankiet należy odłączyć od monitora i ręcznie wyczyścić używając łagodnego detergentu, a następnie dokładnie opłukać w zimnej wodzie. Mankietu nigdy nie należy suszyć w suszarce czy za pomocą żelazka. Zaleca się, aby czyścić mankiet każdorazowo po 200 razach użycia.

5. POZYCJA CIAŁA PODCZAS POMIARU

Pomiar w wygodnej pozycji siedzącej

a. Siedzieć ze stopami postawionymi płasko na podłodze i nie krzyżować nóg.

b. Odwróconą do góry dłoń położyć przed siebie na płaskiej powierzchni, np. na blacie biurka lub stołu.

c. Środek mankietu powinien być na poziomie prawego przedsionka serca.

Pomiar w pozycji leżącej

a. Położyć się na plecach.

b. Ramię położyć prosto, wzdłuż boku ciała, dłonią do góry.

c. Mankiet powinien być założony na tym samym poziomie co serce.

6. WYKONANIE ODCZYTU CIŚNIENIA KRWI

a. Po założeniu mankietu oraz ułożeniu ciała w wygodnej pozycji nacisnąć przycisk „START”. Słyszalny jest sygnał dźwiękowy i wyświetlają się wszystkie znaki w ramach przeprowadzania przez urządzenie auto-testu. Patrz Rys. 6. W przypadku jakiego-kolwiek elementu należy skontaktować się z centrum serwisowym.

b. Następnie zamiga bieżący bank pamięci (U1 lub U2). Patrz Rys. 6-1. Aby zmienić bank pamięci, należy nacisnąć klawisz „MEM”. Patrz Rys. 6-2. Potwierdzić wybór przez naciśnięcie przycisku „START”. Aktualnie bank będzie również potwierdzone automatycznie w ciągu 5 sekund bez pracy.

Rys. 6

Rys. 6-1 Rys. 6-2

c. Po wybraniu banku pamięci monitor zacznie szukać ciśnienia zerowego. Patrz Rys. 6-3.
d. Monitor napełnia mankiet powietrzem do uzyskania wystarczającego ciśnienia do wykonania pomiaru. Następnie urządzenie powoli wypuszcza powietrze z mankie-tu i dokonuje pomiaru. Na koniec na ekranie LCD oddzielnie wyświetla się obliczo-ne ciśnienie krwi i częstość tętna. Zamigocze symbol nieregularnego bicia serca (je- żeli w ogóle zajdzie taka potrzeba). Patrz Rys. 6-4 oraz 6-5. Wyniki zostaną automa-tycznie zapisane w bieżącym banku pamięci.

Rys. 6-3

Rys. 6-4 Rys. 6-5

e. Po dokonaniu pomiaru, po 1 minucie bezczynności, monitor automatycznie się wyłączyć. Aby wyłączyć monitor w trybie ręcznym, można także nacisnąć przycisk „START”.
f. W trakcie trwania pomiaru, aby wyłączyć monitor w trybie ręcznym, można także nacisnąć przycisk „START”.

Uwaga:

W celu interpretacji pomiarów ciśnienia należy zasięgnąć porady lekarza.

7. WYŚWIETLANIE ZAPISANYCH WYNIKÓW

a. Po zakończeniu pomiaru istnieje możliwość przeglądania wyników pomiarów w bieżącym banku pamięci przez naciśnięcie przycisku „MEM”. Teraz na wyświetlaczu LCD pojawiają się wyniki bieżącego banku. Patrz Rys. 7.

104 Język polski

Rys. 7

b. Można także nacisnąć klawisz „MEM” w Trybie Zegara, aby wyświetlić zapisane wyniki. Zamiga bieżący bank pamięci i wyświetlą się wyniki zawarte w tym banku. Patrz Rys. 7-1. Aby zmienić bank pamięci, należy nacisnąć klawisz „START”. Patrz Rys. 7-2. Potwierdzić wybór przez naciśnięcie przycisku „MEM”. Aktualnie bank będzie również potwierdzone automatycznie w ciągu 5 sekund bez pracy.
c. Po wybraniu banku pamięci, wyświetlacz LCD pokaże wartość średnią z ostatnich trzech wyników w tym banku. Patrz Rys. 7-3 oraz 7-4. Jeżeli w pamięci nie ma zapisanych wyników, wyświetlacz LCD pokaże kreski, tak jak pokazano na Rys. 7-5.

Rys. 7-3

Rys. 7-4 Rys. 7-5

d. W przypadku wyświetlania wyniku średniego zostanie naciśnięty przycisk „MEM”, wyświetli się wynik ostatniego pomiaru. Patrz Rys. 7-6. Wtedy ciśnienie krwi i częstość tętna są wyświetlane oddzielnie. Może zamigać symbol nieregularnego bicia serca. Patrz Rys. 7-7 oraz 7-8. Aby wyświetlić następny wynik, należy nacisnąć klawisz „MEM” ponownie. Patrz Rys. 7-9. W ten sposób, wielokrotnie naciskając klawisz „MEM” spowoduje się wyświetlanie kolejno wcześniejszych wyników pomiarów.

Rys. 7-6

Rys. 7-7

Rys. 7-8

Rys. 7-9

e. W trakcie wyświetlania zapisanych wyników pomiarów, po 1 minucie bezczynności, monitor automatycznie się wyłączy. Aby wyłączyć monitor w trybie ręcznym, można także nacisnąć przycisk „START”.

8. USUWANIE Z PAMIĘCI WYNIKÓW POMIARÓW

W przypadku wyświetlania dowolnego wyniku pomiaru (z wyjątkiem wskazania średniej z trzech ostatnich pomiarów) oraz przytrzymania wciśniętego klawisza „MEM” przez trzy sekundy, wszystkie wyniki w bieżącym banku pamięci zostaną usunięte po usłyszeniu trzech sygnałów dźwiękowych. Wyświetlacz LCD pokaże Rys. 8; naciśnięcie klawisza „MEM” lub „START” spowoduje wyłączenie monitora.

Rys. 8

9. OCENA CIŚNIENIA KRWI W PRZYPADKU OSOBY DOROSŁEJ

Podane niżej wytyczne do oceny wysokiego ciśnienia krwi (bez względu na wiek czy płeć) zostały ustanowione przez Światową Organizację Zdrowia (WHO). Należy pamiętać, iż inne czynniki (takie jak: cukrzyca, otyłość, palenie tytoniu, itp.) muszą być także brane pod uwagę. W celu dokonania dokładnej oceny należy konsultować się z lekarzem i nigdy nie zmieniać leczenia na własną rękę.

Język polski

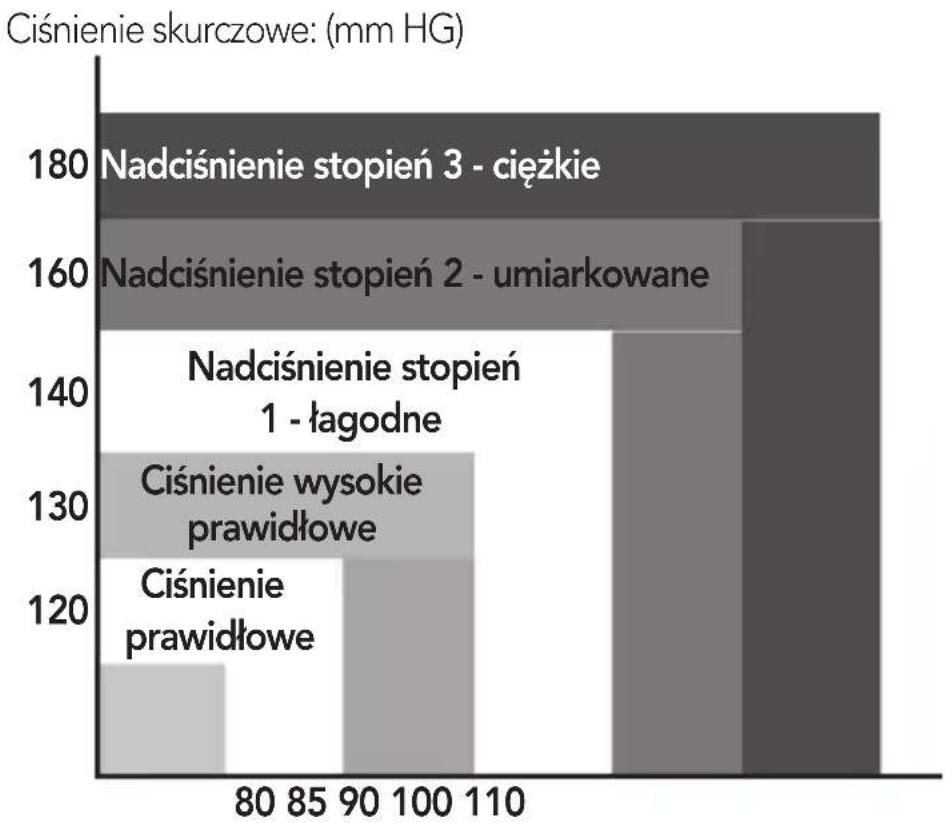

Klasyfikacja ciśnienia tętniczego dorosłych

Ciśnienie rozkurczowe (mm HG)

Klasyfikacja ciśnienia krwi SKURCZOWE(mm HG)		ROZKURCZOWE(mm HG)
Optymalne <120 <80
Ciśnienie prawidłowe 120 - 129 80 - 84
wysokie - normalne 130 - 139 85 – 89
Nadciśnienie stopień 1 - łagodne	140 - 159 90 – 99
Nadciśnienie stopień 2 - umiarkowane	160 - 179 100 – 109
Nadciśnienie stopień 3 - łagodne	≥180 ≥110

Definicja i klasyfikacja wartości ciśnienia krwi wg. WHO/ISH

1. WYKRYWANIE I ROZWIAZYWANIE USTEREK (1)

PROBLEM MOZLIWA PRZYCZYNA ROZWIAZANIE
Wyświetlacz LCD po-kazuje nieprawidłowy wynik.	Nieprawidłowe położenie mankietu lub mankiet zbyt luź-ny.	Zamocować mankiet poprawnie i ponownie wykonać pomiar.
	Nieprawidłowa pozycja ciała podczas pomiaru.	Zapoznać się z punktem "POSTA-WA CIAŁA PODCZAS POMIARU" niniejszej instrukcji i spróbować po-nownie wykonać pomiar.
	Rozmawianie, poruszanie ra-mieniem lub ciałem, zagnie-wanie, podekscytowanie czy nerwowość podczas wykony-wania pomiaru.	Ponownie przeprowadzić pomiar w spokoju i bez rozmów i poruszania się podczas badania.
	Nieregularne bicie serca (nie-miarowość).	Jest rzeczą niewłaściwą, aby ludzie z poważną niemiarowością użytko-wali ten elektroniczny sfigmomano-metr.

1. WYKRYWANIE I ROZWIAZYWANIE USTEREK (2)

PROBLEM MOZLIWA PRZYCZYNA ROZWIĄZANIE
Wyświetlacz LCD po-kazuje symbol niskie-go poziomu nałado-wania baterii [IMAGE]	Rozładowane baterie Wymienić baterie
Wyświetlacz LCD po-kazuje "Er 0"	System pomiaru ciśnienia jestniestabilny przed pomiarem.	Nie ruszać i spróbować ponownie.
Wyświetlacz LCD po-kazuje "Er 1"	Nie wykrywa ciśnienia skurczo-wego
Wyświetlacz LCD po-kazuje "Er 2"	Nie wykrywa ciśnienia rozkur-czowego
Wyświetlacz LCD po-kazuje "Er 3"	Zablokowany układ pompu-jący lub zbyt ciasno założony mankiet.	Zamocować mankiet poprawnie i ponownie wykonać pomiar.
Wyświetlacz LCD po-kazuje "Er 4"	Nieszczelny układ pompujący lub zbyt luźno założony man-kiet.
Wyświetlacz LCD po-kazuje "Er 5"	Ciśnienie w mankiecie prze-kracza 300 mm Hg	Po pięciu minutach powtórzyć po-miar. Jeśli monitor nadal pokazuje wynik nieprawidłowy, należy skon-taktować się z lokalnym dystrybuto-rem lub producentem.
Wyświetlacz LCD po-kazuje "Er 6"	Więcej niż 3 minuty z ciśnie-niem w mankiecie powyżej 15 mm Hg
Wyświetlacz LCD po-kazuje "Er 7"	Błąd dostępu do pamięci EEPROM
Wyświetlacz LCD po-kazuje "Er 8"	Błąd sprawdzania parametrów urządzenia
Wyświetlacz LCD po-kazuje "Er A"	Błąd parametru czujnika ci-śnienia
Brak reakcji po naci-śnięciu przycisku lub załadowaniu baterii	Nieprawidłowe działanie lub silne zakłócenia elektroma-gnetyczne.	Wyjąć baterie na pięć minut, a na-stępnie ponownie zainstalować wszystkie baterie.

KONSERWACJA

1. Należy uważać, aby nie upuścić ani nie uderzać tego urządzenia.
2. ⚠️ Unikać wysokiej temperatury i promieni słonecznych. Nie zanurzać w wodzie, ponieważ może to spowodować uszkodzenie monitora.
3. Jeżeli monitor był przechowywany w temperaturze bliskiej punktu zamarzania, przed użyciem przyrząd pozostawić do osiągnięcia przez niego temperatury pokojowej.
4. ▲ Nie należy nawet podejmować próby demontażu tego monitora.
5. Jeśli monitor nie jest używany przez dłuższy czas, należy wyjąć z niego baterie.
6. Zaleca się sprawdzać urządzenie co 2 lata lub po jego naprawie. W tym celu należy skontaktować się z ośrodkiem serwisowym.

7. Monitor czyścić za pomocą suchej, miękkiej ściereczki lub miękkiej szmatki zwilżonej wodą z rozpuszczonym alkoholem odkażającym lub mydlinami.

8. Żaden element monitora nie może być serwisowany przez użytkownika. Mogą być dostarczone schematy obwodów, listy części, opisy, instrukcje kalibracji czy inne informacje pomocne dla personelu technicznego użytkownika ze stosownymi kwalifikacjami do naprawy tych części urządzenia, które zostały zaprojektowane jako naprawialne.

9. Monitor jest w stanie utrzymać charakterystykę bezpieczeństwa i wydajności przez co najmniej 10000 pomiarów lub trzy lata, a mankiet może utrzymać swoją charakterystykę przez co najmniej 1000 pomiarów.
10. Zaleca się, aby mankiet zdezynfekować 2 razy w tygodniu, jeśli zachodzi taka potrzeba (na przykład: podczas użytkowania w szpitalu lub w przychodni). Wewnętrzną stronę (strona kontaktu ze skórą) mankietu wycierać miękką ściereczką zwilżoną alkoholem etylowym (75-90%) z wyciśniętym jego nadmiarem, a następnie mankiet wysuszyć na powietrzu.

OBJAŚNIENIE ZNACZENIA SYMBOLI NA URZĄDZENIU

Symbol: „NALEŻY PRZECZYTAĆ INSTRUKCJĘ UŻYTKOWANIA”

Symbol: „OSTRZEŻENIE“

Symbol: „ZASTOSOWANE CZĘŚCI TYPU BF” (mankiet jest częścią typu BF)

bol: „OCHRONY ŚRODOWISKA” - odpady w postaci wyrobów elektrycznych nie powinny być wyrzucane razem z odpadami z gospodarstw domowych. Prosimy o przekazanie do recyklingu w punkcie do tego przygotowanym. Uzyskać informację o takim punkcie u władz lokalnych lub u sprzedawcy.

Symbol: „PRODUCENT“

0197 Symbol: „ZGODNY Z WYMOGAMI DYREKTYWY MDD93/42/EWG“

Symbol: „DATA PRODUKCJI“

Symbol: „EUROPEJSKIE PRZEDSTAWICIELSTWO“

Symbol: „NUMER SERYJNY“

Symbol: „PRZECHOWYWAĆ W SUCHYM MIEJSCU“

110 Język polski Ogólne warunki gwarancji

Producent / Dystrybutor udziela 24 miesięcy gwarancji na zakupione urządzenie. Okres gwarancji liczony jest od daty zakupu urządzenia.

W tym okresie uszkodzone urządzenie będzie bezpłatnie wymienione na wolne od wad. W przypadku, gdy wymiana będzie niemożliwa do zrealizowania, Nabywca otrzyma zwrot ceny zakupu urządzenia.

Za uszkodzone urządzenie uważa się takie, które nie spełnia funkcji określonych w instrukcji obsługi, a przyczyną takiego stanu jest wewnętrzna wada fabryczna lub materiałowa.

Gwarancją nie są objęte uszkodzenia mechaniczne, chemiczne, termiczne, powstałe w wyniku działania sił zewnętrznych (np. przepięcie w sieci energetycznej czy wyładowania atmosferyczne), jak również wady powstałe w wyniku obsługi niezgodnej z instrukcją obsługi urządzenia.

Nabywcy przysługuje prawo do wymiany urządzenia na wolne od wad lub, jeśli wymiana jest niemożliwa, zwrotu gotówki tylko po dostarczeniu do punktu zakupu kompletnego urządzenia z oryginalnymi akcesoriami, instrukcją obsługi i w oryginalnym opakowaniu wraz z dowodem zakupu i prawidłowo wypełnioną kartą gwarancyjną (pieczątka sklepu, data sprzedaży urządzenia).

Gwarancja oraz zawarte w niej warunki obowiązują na terenie Rzeczpospolitej Polskiej.

Niniejsza gwarancja nie wyłącza, nie ogranicza ani nie zawiesza uprawnień Nabywcy wynikających z przepisów Ustawy z dnia 27 lipca 2002 r. o szczególnych warunkach sprzedaży konsumenckiej oraz o zmianie kodeksu cywilnego (Dz. U. z 2002 r. Nr 141, poz. 1176).

Dystrybutor:

ul. Opolska 1 a karczów

49 - 120 Dąbrowa

FELHASZNÁLÓI KÉZIKÖNYV

A „HASZNÁLATI ÚTMUTATÓT EL KELL OLVASNI” szimbólum
