BMG 5611 - Тонометр AEG - Безкоштовний посібник користувача

Бренд	AEG
Модель	BMG 5611
Тип продукту	Автоматичний тонометр для артеріального тиску (неінвазивний сфігмоманометр)
Розміри	138 x 48 x 98 мм
Вага	211 г (без батарейок та манжети)
Живлення	4 батарейки AA (1,5 В типу LR6)
Метод вимірювання	Автоматичний осцилометричний
Окружність манжети	30 - 42 см
Об'єм пам'яті	2 x 60 вимірювань з датою та часом
Діапазон вимірювання систолічного	60 - 260 мм рт. ст.
Діапазон вимірювання діастолічного	40 - 199 мм рт. ст.
Діапазон пульсу	40 - 180 уд./хв
Точність тиску	± 3 мм рт. ст.
Точність пульсу	± 5 %
Автономність батарейок	Близько 500 вимірювань
Робоча температура	від +10 °C до +40 °C
Температура зберігання	від -20 °C до +55 °C
Класифікація	Тип BF, IPX0
Спеціальні функції	Виявлення нерегулярного пульсу, класифікація ВООЗ, пам'ять для двох користувачів, відображення середнього значення останніх 3 вимірювань
Догляд та чищення	Чистити м'якою сухою або злегка вологою тканиною (вода, розведений спирт або м'яке мило). Манжету можна прати вручну з м'яким миючим засобом, сушити на повітрі.
Безпека	Прикладена частина типу BF; не використовувати на дітях; не розбирати; звернутися до лікаря у разі аритмії
Запчастини та ремонтопридатність	Манжета замінна (тільки модель виробника); прилад не підлягає ремонту користувачем (звертайтесь до служби підтримки)

Часті запитання - BMG 5611 AEG

Як встановити батарейки в тонометр AEG BMG 5611?

Відкрийте кришку батарейного відсіку ззаду, вставте чотири батарейки AA дотримуючись полярності, потім закрийте. Не використовуйте акумулятори. Вийміть батарейки, якщо прилад не використовується більше місяця.

Як налаштувати дату та час?

У режимі годинника одночасно натисніть кнопки START та MEM. Місяць блиматиме; натискайте MEM для зміни, потім START для переходу до дня, годин і хвилин. Після налаштування натисніть START для підтвердження та вимкнення.

Як правильно накласти манжету?

Накладіть манжету на оголене плече, на 1-2 см вище ліктя, повітряна трубка має бути на одній лінії із середнім пальцем. Затягніть комфортно, щоб можна було просунути палець між рукою та манжетою. Переконайтеся, що манжета знаходиться на рівні серця.

Яка рекомендована поза під час вимірювання?

Сядьте, ноги на підлозі, спина пряма. Покладіть передпліччя на стіл долонею вгору, манжета на рівні серця. Не розмовляйте і не рухайтеся під час вимірювання.

Як інтерпретувати вимірювання, що відображаються?

На екрані відображаються систолічний та діастолічний тиск і пульс. Індикатор класифікації ВООЗ (зелений, жовтий, помаранчевий, червоний) оцінює рівень. Зверніться до лікаря для точної інтерпретації.

Що означає символ нерегулярного пульсу (IHB)?

Символ ♥, що блимає, вказує на виявлення нерегулярного пульсу під час вимірювання. Результат може бути менш надійним. Якщо цей символ з'являється часто, зверніться до лікаря.

Як переглянути збережені вимірювання?

У режимі годинника натисніть MEM. Виберіть користувача (U1 або U2) за допомогою START. Відобразиться середнє значення останніх трьох вимірювань. Натисніть MEM знову для перегляду окремих результатів.

Як видалити вимірювання з пам'яті?

Під час перегляду результату (не середнього) утримуйте кнопку MEM натиснутою протягом 3 секунд. Прозвучать три звукові сигнали, і всі вимірювання з активного банку будуть видалені.

Що робити у разі відображення помилки Er 1 або Er 2?

Помилка Er 1 вказує на невдачу виявлення систолічного тиску, Er 2 - діастолічного. Перевірте розташування манжети та вашу позу, потім повторіть вимірювання. Якщо помилка повторюється, зверніться до служби підтримки.

Як чистити та доглядати за тонометром?

Чистіть корпус м'якою сухою або злегка зволоженою водою або розведеним спиртом тканиною. Манжету можна прати вручну з м'яким миючим засобом, полоскати в холодній воді та сушити на повітрі. Не прасувати та не використовувати сушарку.

ПОСІБНИК КОРИСТУВАЧА BMG 5611 AEG

UA Тискомір із монітором

Інструкція з експлуатації 126

Розташування органів
керування ...... сторінка 3
Посібник користувача......сторінка 126
Технічні характеристики ..... сторінка 128

Русский

Содержание

Umiejscowienie sterowników A kezelőszervek elhelyezkedése Розташування органів керування Расположение элементов موقع أدوات التحكم

Дякуємо, що вибрали нашу продукцію. Ми сподіваемось, що ви будете задоволені пристроєм.

Зміст

ВАЖЛИВА ІНФОРМАЦІЯ....126

ЧАСТИНИ ТА ПОЗНАЧЕННЯ ІНДИКАТОРІВ......127

ВИКОРИСТАННЯ ЗА ПРИЗНАЧЕННЯМ....127

ПРОТИПОКАЗАННЯ....128

ОПИС ПРИСТРОЮ ..... 128

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ 128

ПОВІДОМЛЕННЯ .... 129

ПРОЦЕС НАЛАШТУВАННЯ I ВИКОРИСТАННЯ ....131

1. ВСТАНОВЛЕННЯ БАТАРЕЇ 131

2. НАЛАШТУВАННЯ ГОДИННИКА І ДАТИ....131

3. ПІДКЛЮЧЕННЯ МАНЖЕТА ДО МОНІТОРА....132

4. ЗАСТОСУВАННЯ МАНЖЕТА....132

5. ПОЛОЖЕННЯ ТІЛА ПІД ЧАС ВИМІРІОВАННЯ.....133

6. ЗЧИТУВАННЯ ДАНИХ ВИМИРЮВАННЯ АРТЕРИАЛЬНОГО ТИСКУ .....133

7. ВІДОБРАЖЕННЯ ЗБЕРЕЖЕНИХ РЕЗУЛЬТАТІВ....134

8. ВИДАЛЕННЯ РЕЗУЛЬТАТИВ ВИМИРЮВАННЯ З ПАМЯТИ ..... 136

9. ОЦІНКА РЕЗУЛЬТАТІВ ВИМІРЮВАННЯ ТИСКУ ДЛЯ ДОРОСЛИХ.....136

10. УСУНЕННЯ НЕСПРАВНОСТЕЙ (1)......138

11. УСУНЕННЯ НЕСПРАВНОСТЕЙ (2) 138

ДОГЛЯД 140

ПОЯСНЕННЯ СИМВОЛІВ НА ПРИСТРОЇ....141

ВАЖЛИВА ІНФОРМАЦІЯ

НОРМАЛЬНІ КОЛИВАННЯ АРТЕРІАЛЬНОГО ТИСКУ

На значення артеріального тиску будуть впливати: будь-яка фізична активність, хви- лювання, стрес, приймання їжі, пиття, куріння, положення тіла і багато інших дій чи факторів (у тому числі процес вимірювання тиску). Через це, практично неможливо отримати ідентичні значення вимірювання артеріального тиску.

Артеріальний тиск коливається постійно – вдень і вночі. Найвищі значення, як правило, проявляються вдень, а найнижчі – вночі. Як правило, значення починає збільшуватись приблизно о 3 годині ночі і досягає найвищого рівня вдень, коли більшість людей не сплять і активні.

Враховуючи наведену вище інформацію, рекомендовано вимірювати артеріальний тиск приблизно в один і той самий час щодня.

Часте вимірювання тиску може призвести до травмування через втручання в потік крові; для відновлення циркуляції крові, завжди робіть паузи від 1 до 1,5 хвилин. Отримати щоразу однакові показники артеріального тиску вдається вкрай рідко.

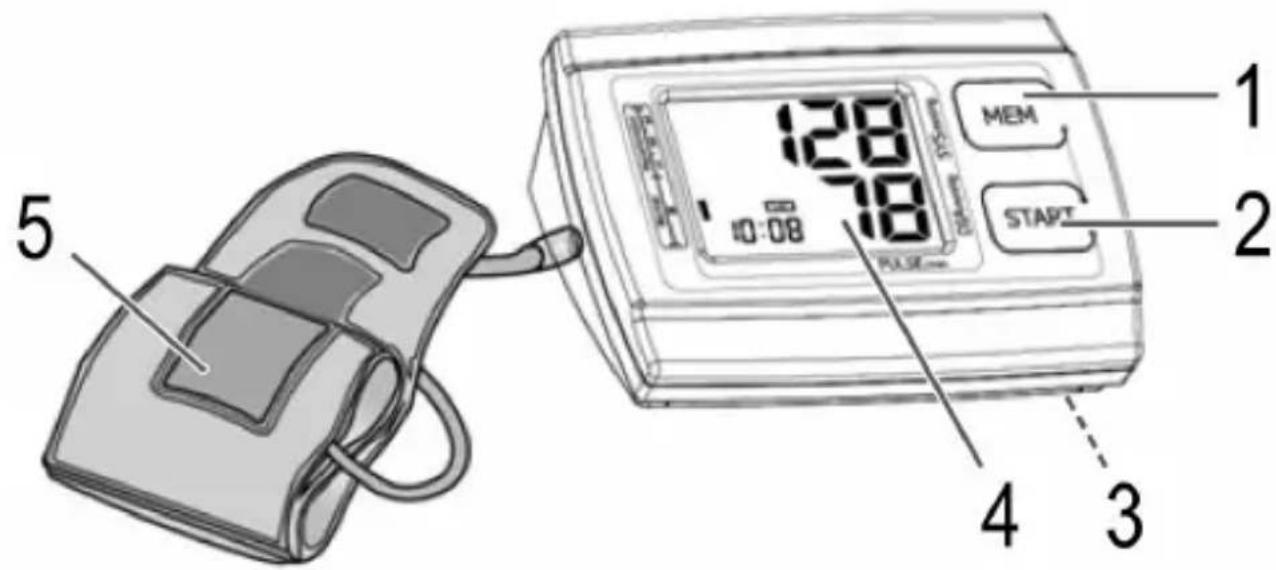

ЧАСТИНИ ТА ПОЗНАЧЕННЯ ІНДИКАТОРІВ

1 Кнопка MEM
2 Кнопка START
3 Відсік для батарей
4 РК дисплей
5 Манжет
6 Індикатор низького заряду батареї
7 Систолічний тиск
8 Діастолічний тиск / пульс (відображення чергується)
9 Відображення дати / часу (відображення чергується)
10 Індикатор пам'яті
11 Символ порушення серцевого ритму
12 Індикатор класифікації рівня тиску
13 Індикатор "готовності до надування"

ВИКОРИСТАННЯ ЗА ПРИЗНАЧЕННЯМ

Повністю автоматичний електронний сфігмоманометр призначений для використання медичними працівниками або в домашніх умовах. Це система неінвазивного вимірювання артеріального тиску, призначена для вимірювання діастолічного, систолічного тиску та пульсу дорослої людини за допомогою неінвазивної техніки, надувний манжет якої обгортається навколо верхньої частини руки. Окружність манжета становить 30 - 42 см.

Цей електронний сфігмоманометр не слід використовувати людям із серйозною аритмією.

ОПИС ПРИСТРОЮ

Артеріальний тиск і частота пульсу вимірюються автоматично і неінвазивним способом на основі осциллометричної методології та вбудованих кремнієвих датчиків тиску. На РК дисплеї відображаються артеріальний тиск і частота пульсу. Останні вимірювання 2x60 можна зберегти в пам'яті із зазначенням для них дати і часу. На моніторі також можна відобразити середнє значення останніх трьох вимірювань.

Електронний сфігмоманометр відповідає таким стандартам: стандарту міжнародної електротехнічної комісії IEC 60601-1:2005 / європейському стандарту EN 60601-1:2006/AC:2010 (Медичне електронне обладнання – Частина 1: Загальні вимоги щодо безпеки з урахуванням функціональних характеристик (Medical electrical equipment – Part 1: General basic safety and essential performance), IEC60601-1-2:2007/EN 60601-1-2:2007 /AC:2010 (Медичне електронне обладнання – Частина 1-2: Загальні вимоги щодо безпеки з урахуванням функціональних характеристик – Додатковий стандарт: Електромагнітна сумісність (Electromagnetic compatibility) – Вимоги та випробування), IEC 80601-2-30: 2009+Виправл.2010/EN 80601-2-30:2010 (Медичне електронне обладнання – Частина 2-30: Окремі вимоги щодо безпеки з урахуванням функціональних характеристик автоматизованого неінвазивного сфігмоманометра (Medical electrical equipment – Part 2-30: Particular requirements for the basic safety and essential performance of automated non-invasive sphygmomanometers) EN 1060-1: 1995 + A1: 2002 + A2: 2009 (Неінвазивний сфігмоманометр – Частина 1: Загальні вимоги (Non-invasive sphygmomanometers – Part 1: General requirements), EN 1060-3: 1997 + A1: 2005 + A2: 2009 (Неінвазивний сфігмоманометр – Частина 3: Додаткові вимоги до електромеханічних систем вимірювання артеріального тиску (Non-invasive sphygmomanometers – Part 3: Supplementary requirements for electro-mechanical blood pressure measuring systems).

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

1. Назва пристрою: тискомір із монітором
2. Модель: BMG 5611 (KD-558)

3. Класифікація: із внутрішнім джерелом живлення, тип прикладної частини BF, IPX0, без AP або APG, безперервна робота

4. Розмір пристрою: прибл. 138 мм x 48 мм x 98 мм

5. Окружність манжета: 30 см - 42 см
6. Вага: приблизно 211 г (без батарей і манжета)
7. Спосіб вимірювання: осциллометричний, автоматичне надування і вимірювання
8. Ємність пам'яті: 2x60 вимірювань зі збереженням часу і дати

9. Джерело живлення: Батареї: 4 x 1,5 В - типу AA • Mignon • LR6

10. Діапазон вимірювання:

Тиск у манжеті: 0 - 300 мм рт. ст.

Систолічний (верхній) тиск: 60 - 260 мм рт. ст.

Діастолічний (нижній): 40 - 199 мм рт. ст.

Частота пульсу: 40 - 180 ударів/хвилину

1. Точність:

Тиск: ± 3 мм рт. ст

Частота пульсу: ± 5 %

1. Робоча температура навколишнього середовища: від +10 °C до +40 °C

2. Робоча волгість: ≤ 90 % відносної вологості

3. Температура зберігання і транспортування: від -20 °C до 55 °C

4. Вологість зберігання і транспортування: ≤ 90 % відносної вологості

5. Тиск навколишнього середовища: від 80 кПа до 105 кПа

6. Термін придатності батарей: приблизно 500 вимірювань

7. Перелік усіх компонентів системи вимірювання артеріального тиску, включаючи аксесуари: Насос, клапан, РК дисплей, манжет, датчик

Примітка.

Специфікацію може бути змінено без попереднього повідомлення про це.

ПОВІДОМЛЕННЯ

1. Перш ніж використовувати пристрій, прочитайте всю інформацію в посібнику з використання та іншій документації в упакуванні.
2. Перед вимірюванням тиску намагайтесь не рухатись і залишайтесь у стані спокою щонайменше протягом 5 хвилин.
3. Манжет слід розміщувати на рівні серця.
4. Під час вимірювання не говоріть, не рухайте ані тілом, ані рукою.
5. Вимірюйте тиск кожного разу на одній і тій самій руці.
6. Завжди відпочивайте щонайменше 1 або 1,5 хвилини між вимірюваннями для відновлення циркулювання крові в руці. Внаслідок тривалого перекачування манжета (тиск у манжеті перевищує 300 мм рт. ст. або підтримується вище 15 мм рт. ст. більше 3 хвилин), на руці може з'явитися синець.

130 Українська

1. Зверніться до лікаря, якщо у вас виникли будь-які сумніви щодо таких випадків:

1) якщо манжет потрібно застосовувати на рани або запальні захворювання;
2) якщо манжет потрібно застосувати на будь-яку кінцівку, на якій здійснюється внутрішньосудинний доступ або лікування чи у випадку накладання артеріовенозного шунта;
3) під час застосування манжета на руці зі сторони мастектомії;
4) одночасне використання манжета з іншим медичним обладнанням моніторингу на одній кінцівці;
5) у разі необхідності перевірки кровообігу користувача.

1. Цей електронний сфігмоманометр призначений для використання дорослими і не повинен застосовуватись для немовлят або дітей молодшого віку. Перш ніж застосовувати пристрій для дітей старшого віку, проконсультуйтесь із вашим ліка-рем або іншим фахівцем медицини.

2. Не використовуйте цей пристрій у транспорті, що рухається; це може призвести до помилкового вимірювання.

3. Артеріальний тиск, виміряний за допомогою цього пристрою, еквівалентний тому, що отриманий досвідченим спостерігачем за допомогою манжета/способом про- слуховування за допомогою стетоскопа в межах, визначених Американським на- ціональним інститутом стандартів для електронних або автоматичних сфігмома- нометрів.

4. Якщо під час вимірювання тиску в загальному ритмі буде виявлено нерегулярне серцебиття (НСБ), буде з'явиться значок (♥). За таких умов, електронний сфігмоманометр працюватиме, однак результати можуть бути неточними; для точної оцінки стану вам потрібно проконсультуватись із лікарем.

Сигнал НСБ буде відображатись за таких 2 умов:

1) Коефіцієнт варіації (КВ) імпульсів становить > 25 %.
2) Відхилення наступного періоду вимірювання пульсу становить ≥ 0,14 с, і кількість таких вимірювань становить більше 53 % від загального числа вимірювань.

1. Не використовуйте інший манжет, аніж той, що додається заводом-виробником, інакше це може призвести до ризику біосумісності і помилки вимірювання.

2. ⚠️ Пристрій може не відповідати своїм технічним характеристикам або може виникнути небезпека, якщо він зберігається або використовується не за температури і вологості, яка визначена в його специфікації.

3. ⚠️ Не використовуйте манжет разом з іншими людьми, які хворіють на інфекційне захворювання, для уникнення перехресного зараження.

4. Це обладнання протестовано і визнано таким, що відповідає обмеженням для цифрових пристроїв Класу В, відповідно до частини 15 Правил Федеральної комі-

сії зв'язку США. Ці обмеження розроблені для забезпечення розумного захисту від шкідливого впливу в житлових приміщеннях. Це обладнання генерує, використовує і може випромінювати радіочастотну енергію і, якщо пристрій не встановлено і не використовується відповідно до інструкцій, може створювати перешкоди для радіозв'язку. Однак, не гарантовано, що перешкоди не виникатимуть в разі належного встановлення пристрою. Якщо цей пристрій створює перешкоди для приймання радіо- або телевізійного сигналу, що можна виявити шляхом вимикання і вмикання пристрою, користувач може спробувати усунути перешкоди одним або кількома описаними нижче способами.

• Переорієнтувати або змінити розташування антени, що отримує сигнал.
• Збільшити відстань між пристроєм і приймачем.
• Підключити пристрій до іншої розетки, ніж та, до якої підключено приймач.

• По допомогу можна звернутись до торгового представника або до кваліфікова- ного спеціаліста з радіо/телебачення.

• Цей тискомір можна перевірити аускультативним способом. Якщо вам потрібна детальніша інформація про спосіб перевірки, ми рекомендуємо передивитись Додаток В Правил ANSI/AAMI SP-10:2002+A1:2003+A2:2006.

ПРОЦЕС НАЛАШТУВАННЯ І ВИКОРИСТАННЯ

1. ВСТАНОВЛЕННЯ БАТАРЕЇ

а. З тильної сторони монітора відкрийте відсік для батарей.
b. Встановіть чотири батареї типу АА. Слідкуйте за полярністю.
с. Закрийте відсік для батарей.

Якщо на РК дисплеї відображається символ ☐, замініть всі батареї на нові.

Для цього монітора не можна використовувати акумуляторні батареї.

Якщо монітор не буде використовуватись протягом місяця або більше, вийміть із нього батареї для запобігання їх витіканню.

⚠️ Слідкуйте, щоб рідина з батареї не потрапила в очі. Якщо рідина потрапила в очі, негайно промийте їх чистою водою і зверніться до лікаря.

Після закінчення терміну експлуатації монітор, батареї і манжет потрібно утилізувати відповідно до місцевих норм.

2. НАЛАШТУВАННЯ ГОДИННИКА І ДАТИ

а. Після того, яку буде встановлено батареї або вимкнено монітор, відобразиться режим годинника, і на РК дисплеї по черзі з'являться час і дата. Дивіться Мал. 2 і 2-1.

b. Коли монітор перебуває в режимі годинника, одночасно натисніть кнопки "START" і "MEM"; пролунає звуковий сигнал, і спершу буде блимати значення місяця. Див. Мал. 2-2. Натискайте кнопку "START"; по черзі будуть блимати значення дня, годин і хвилин. Коли блимає число, щоб збільшити значення, натискайте кнопку "MEM". Якщо натиснути та утримувати кнопку "MEM", значення буде швидко збільшуватись.
с. Монітор можна вимкнути, якщо натиснути кнопку "START", поки блимають хвилини, коли значення часу і дати підтверджено.
d. Якщо протягом 1-ї хвилини не здійснювати жодних дій, монітор вимкнеться автоматично; не змінюючи часу і дати.
e. Після заміни батарей потрібно знову налаштувати час і дату.

3. ПІДКЛЮЧЕННЯ МАНЖЕТА ДО МОНІТОРА

Вставте з'єднувач шланга манжета у гніздо ліворуч на моніторі. Упевніться, що з'єднувач встановлено до кінця, щоб уникнути витоку повітря під час вимірювання тиску.

Уникайте стиснення або обмеження з'єднання шланга під

час вимірювання, оскільки це може призвести до помилки надування чи болю через постійний тиск манжета.

4. ЗАСТОСУВАННЯ МАНЖЕТА

а. За необхідності протягніть кінець манжета крізь металеву петлю (манжет уже так спаковано).
b. Розташуйте манжет навколо голої руки на 1-2 см вище ліктьового згину.
с. Сидячи, покладіть руку долонею догори на пласку поверхню, наприклад на стіл тощо. Розташуйте повітряний шланг посередині руки на рівні з середнім пальцем.

d. Затягніть манжет і зафіксуйте кріплення Velcro. Манжет має зручно, проте щільно розташуватись навколо руки. Між рукою і манжетом має поміститись один палець.

Примітка.

1. Дані щодо окружності манжета дивіться у розділі "ТЕХНІЧНІ ХАРАКТЕРИСТИКИ", щоб упевнитися, що використовується належний манжет.
2. Вимірюйте тиск постійно на одній руці.
3. Не рухайте рукою, тілом чи монітором і не посувайте гумового шланга під час вимірювання.
4. Перед тим як вимірювати тиск, намагайтеся упродовж 5 хвилин перебувати у стані спокою.
5. Підтримуйте манжет у чистоті. Якщо манжет забрудниться, від'єднайте його від пристрою і почистьте вручну із застосуванням м'якого миючого засобу, тоді ретельно сполосніть у холодній воді. Не сушіть манжет у сушарці і не прасуйте його. Рекомендовано чистити манжет після 200 разів використання.

5. ПОЛОЖЕННЯ ТІЛА ПІД ЧАС ВИМІРІОВАННЯ

Вимірювання у положенні сидячи

а. Сядьте так, щоб ступні ваших ніг були на підлозі, і не кладіть ногу на ногу.
b. Покладіть руку долонею догори перед собою на пласку поверхню, як от стіл.
с. Середина манжета має бути на одному рівні з серцем.

Вимірювання з положення лежачи

а. Ляжте на спину.
b. Покладіть руку вздовж тіла, долонею догори.
с. Манжет слід розташувати на одному рівні з серцем.

6. ЗЧИТУВАННЯ ДАНИХ ВИМІРЮВАННЯ АРТЕРІАЛЬНОГО ТИСКУ

a. Застосувавши манжет і зайнявши зручне, натисніть кнопку "START". Пролунає звуковий сигнал, і для перевірки на екрані з'являться усі символи. Дивіться Мал. 6. Якщо якогось сегмента бракує, зверніться до центру обслуговування.
b. Почне блимати значення банку пам'яті (U1 або U2). Дивіться Мал. 6-1. Натисніть кнопку "MEM", щоб змінити банк. Дивіться Мал. 6-2. Підтвердьте вибір кнопкою "START". У разі 5 секунд бездіяльності поточний банк буде підтверджено автоматично.

Українська

Мал. 6

Мал. 6-1 Мал. 6-2

с. Вибравши банк пам'яті, монітор розпочне пошук нульового тиску. Дивіться Мал. 6-3.
d. Тискомір розпочне накачування манжета, доки не вибудується достатній тиск для вимірювання. Тоді тискомір повільно випускатиме повітря з манжета і виконає вимірювання. Нарешті буде визначено артеріальний тиск і пульс, і на РК екрані з'являться дані. Почне миготіти символ нерегулярного серцебиття (за наявності). Дивіться Мал. 6-4 і 6-5. Результат буде автоматично збережено у поточному банку пам'яті.

Мал. 6-3

Мал. 6-4 Мал. 6-5

e. Після вимірювання монітор вимкнеться автоматично через 1 хвилину бездіяльності. Щоб вимкнути монітор вручну, натисніть кнопку "START".
f. Щоб вимкнути монітор вручну під час вимірювання, натисніть кнопку "START".

Примітка:

Для тлумачення результатів вимірювання тиску зверніться до спеціаліста.

7. ВІДОБРАЖЕННЯ ЗБЕРЕЖЕНИХ РЕЗУЛЬТАТІВ

a. Після вимірювання можна переглянути результати вимірювання у поточному банку пам'яті, натиснувши кнопку "МЕМ". На РК дисплеї з'явиться кількість результатів у поточному банку. Дивіться Мал. 7.

Мал. 7

b. Щоб відобразити збережені результати, можна також натиснути кнопку "МЕМ" у режимі годинника. Миготітиме поточний банк пам'яті, і з'являться результати із цього банку. Дивіться Мал. 7-1. Натисніть кнопку "МЕМ", щоб змінити банк. Дивіться Мал. 7-2. Підтвердьте вибір кнопкою "START". У разі 5 секунд бездіяльності поточний банк буде підтверждено автоматично.
с. Після вибору банку пам'яті на РК дисплеї з'явиться середнє значення останніх трьох результатів із цього банку. Дивіться Мал. 7-3 і 7-4. Якщо жодних результатів збережено не буде, на РК дисплеї з'являться пунктирні лінії, як показано на Мал. 7-5.

d. Коли відобразиться середнє значення і натиснути кнопку "МЕМ", з'являться останні результати. Дивіться Мал. 7-6. Тоді значення тиску і значення пульсу відображатимуться окремо. Можно, миготітиме символ нерегулярного серцебиття. Дивіться Мал. 7-7 і 7-8. Натисніть кнопку "МЕМ" ще раз, щоб відобразити наступний результат. Дивіться Мал. 7-9. У такому разі натисненням кнопки "МЕМ" кілька разів поспіль можна відобразити відповідні результати, виміряні раніше.

Мал. 7-6

Мал. 7-7

e. У разі відображення збережених результатів монітор вимкнеться автоматично через 1 хвилину бездіяльності. Щоб вимкнути монітор вручну, натисніть кнопку "START".

8. ВИДАЛЕННЯ РЕЗУЛЬТАТИВ ВИМИРЮВАННЯ З ПАМ'ЯТІ

Якщо, поки відображається результат (окрім середнього значення останніх трьох результатів), ви натиснете і утримуєте кнопку "MEM" упродовж трьох секунд, після трьох звукових сигналів усі результати у поточному банку пам'яті буде видалено. На РК дисплеї відобразиться Мал. 8; натисненням кнопки "MEM" або "START" можна вимкнути монітор.

Мал. 8

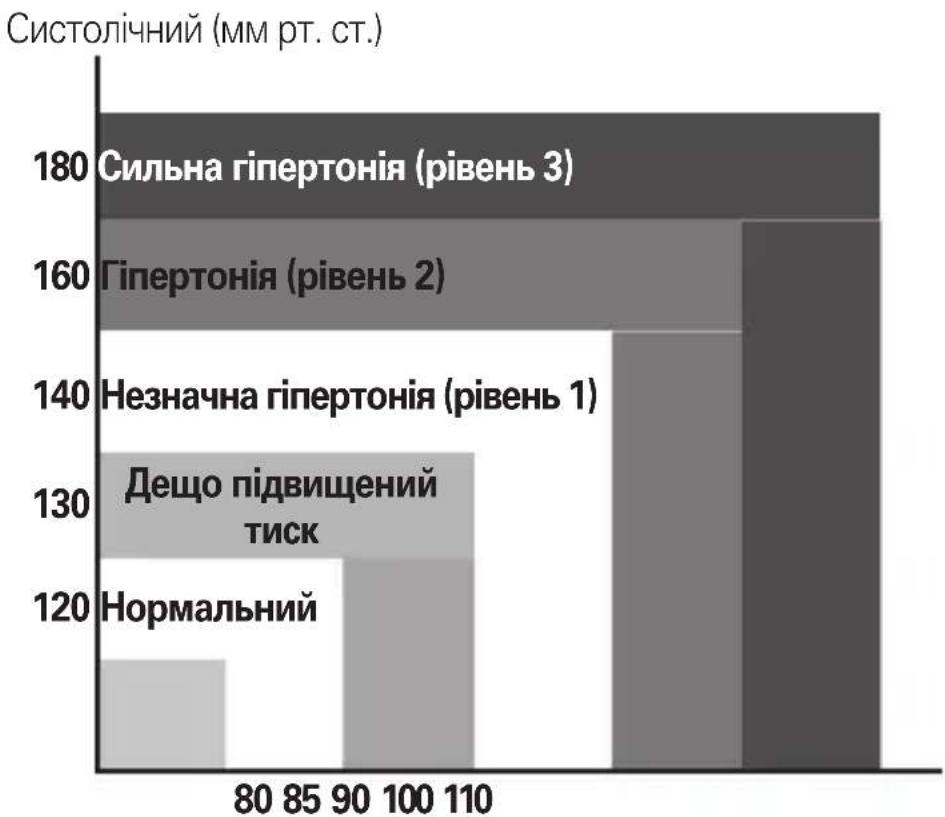

9. ОЦІНКА РЕЗУЛЬТАТІВ ВИМІРЮВАННЯ ТИСКУ ДЛЯ ДОРОСЛИХ

Далі подано вказівки щодо оцінки результатів вимірювання тиску (без урахування віку чи статі), визначені Всесвітньою Організацією Охорони Здоров'я (World Health Organization – WHO). Зауважте, що до уваги слід брати ще й інші фактори (наприклад, діабет, ожиріння, куріння тощо). Щодо точного трактування результатів вимірювання тиску звертайтеся до свого терапевта; не змінюйте лікування самостійно.

Класифікація результатів вимірювання тиску для дорослих

Діастолічний (мм рт. ст.)

Класифікація результатів тиску	СИСТОЛІЧНИЙ (мм рт. ст.)	ДІАСТОЛІЧНИЙ (мм рт. ст.)
Оптимальний <120 <80
Нормальний 120 - 129	80 - 84
високий- нормальний	130 - 139	85 - 89
Гіпертонія, рівень 1	140 - 159	90 - 99
Гіпертонія, рівень 2	160 - 179 100	- 109
Гіпертонія, рівень 3	≥180	≥110

Визначення і класифікація результатів вимірювання тиску відповідно до WHO/ISH

10. УСУНЕННЯ НЕСПРАВНОСТЕЙ (1)

ПРОБЛЕМА МОЖЛИВА ПРИЧИНА ВИРІШЕННЯ
На РК дисплеї відо- бражаються незвич- ні результати	Положення манжета непра- вильне, або неналежно за- тягнуто манжет.	Належним чином застосуйте манжет і повторіть спробу.
	Неправильне положення тіла під час вимірювання.	Перегляньте розділ “ПОЛОЖЕН- НЯ ТІЛА ПІД ЧАС ВИМІРІОВАН- НЯ” і повторіть спробу.
	Ви розмовляли, рухали ру- кою чи тілом, відчували злість, збудження чи були знервовані під час вимірю- вання.	Повторіть вимірювання і не роз- мовляйте та не рухайтеся під час вимірювання.
	Нерегулярне серцебиття (аритмія)	Для людей із серйозною аритмі- ёо не рекомендовано користува- тися електронним сфігмомано- метром.

11. УСУНЕННЯ НЕСПРАВНОСТЕЙ (2)

ПРОБЛЕМА МОЖЛИВА ПРИЧИНА ВИРІШЕННЯ
На РК дисплеї відо- бражається символ низького заряду ба- тареї	Низький заряд батареї Замініть батареї.
На РК дисплеї відо- бражається індика- ція "Er 0"	Перед вимірюванням систе- ма тиску була нестабільною	Не рухайтеся і повторіть спробу.
На РК дисплеї відо- бражається індика- ція "Er 1"	Не вдалося визначити систо- лічний тиск
На РК дисплеї відо- бражається індика- ція "Er 2"	Не вдалося визначити діа- столічний тиск
На РК дисплеї відображається індикація "Er 3"	Пневматична система заблокована чи надто затягнуто манжет під час накачування повітря	Належним чином застосуйте манжет і повторіть спробу.
На РК дисплеї відображається індикація "Er 4"	Пневматична система про-пускає чи надто слабко за-тягнуто манжет під час накачування повітря
На РК дисплеї відображається індикація "Er 5"	Тиск манжета понад 300 мм рт. ст.	Повторіть вимірювання через п'ять хвилин. Якщо на моніторі все ще відображається незвичний результат, зверніться до місцевого дистриб'ютора чи заводу.
На РК дисплеї відображається індикація "Er 6"	Понад 3 хвилини тиск манжета становив 15 мм рт. ст.
На РК дисплеї відображається індикація "Er 7"	Помилка доступу EEPROM
На РК дисплеї відображається індикація "Er 8"	Помилка перевірки параметрів пристрою
На РК дисплеї відображається індикація "Er A"	Помилка налаштування сенсора тиску
Відсутня відповідь у разі натиснення кнопки чи встановлення батарей	Неправильна робота чи сильні електромагнітні перешко-ди.	Вийміть батареї на п'ять хвилин, а тоді знову встановіть усі бата-реї.

1. Не кидайте монітор і не вдаряйте його.
2. ⚠️ Уникайте високих температур і прямого сонячного проміння. Не занурюйте монітор у воду, оскільки його буде пошкоджено.
3. Якщо монітор зберігався за температури, наближеної до точки замерзання, нехай він спершу набуде кімнатної температури, і лише після цього використовуйте пристрій.
4. ⚠️ Не намагайтеся розбирати монітор.
5. Якщо ви не плануєте використовувати пристрій протягом тривалого часу, вийміть батареї.
6. Рекомендовано перевіряти роботу пристрою кожні 2 роки чи після ремонту. Зверніться у центр обслуговування.
7. Чистьте монітор сухою м'якою ганчіркою чи м'якою ганчіркою, змоченою у воді і ретельно викрученою після цього, із застосуванням дезинфікуючого спирту чи розчину мильної води.
8. Жоден компонент монітора не може обслуговуватися користувачем. Можливе постачання схем з'єднань, списку компонентів, описів, вказівок щодо налаштування чи іншої інформації, що допоможе кваліфікованому спеціалісту відремонтувати ці частини обладнання, які призначені для ремонту.
9. Монітор безпечно та ефективно працює за щонайменше 10 000 вимірювань чи упродовж трьох років, а манжет не втрачає своїх характеристик за щонайменше 1000 вимірювань.
10. Рекомендовано дезінфікувати манжет 2 рази на тиждень, якщо потрібно (наприклад, у лікарні чи поліклініці). Витирайте внутрішню частину (частину, яка контактує зі шкірою) манжета м'якою ганчіркою, змоченою в етиловому спирті (75-90%), і викрученою після цього, а тоді висушіть манжет, провітривши його.

ПОЯСНЕННЯ СИМВОЛІВ НА ПРИСТРОЇ

Символ "СЛІД ПРОЧИТАТИ ПОСІБНИК ІЗ ВИКОРИСТАННЯ"

Символ "ПОПЕРЕДЖЕННЯ"

Символ "ТИП ЗАСТОСОВНИХ ЧАСТИН" (це манжет застосовної частини типу BF)

ол "ЗАХИСТУ ДОВКІЛЛЯ" – використані електронні вироби не слід ути- лізувати з побутовими відходами. Утилізуйте ці вироби у спеціальних місцях. Дізнайтеся у місцевих органів влади чи продавця, де це можна зробити.

Символ "ВИРОБНИК"

0197 Символ "ВІДПОВІДАЄ ВИМОГАМ MDD93/42/EEC"

Символ "ДАТА ВИРОБНИЦТВА"

Символ "ПРЕДСТАВНИЦТВО У ЄВРОПІ"

Символ "СЕРІЙНИЙ НОМЕР"

Символ "НЕ МОЧИТИ"

Частота пульса: ± 5 %
