Typ produktu	System kina domowego DVD
Model	SC-XH175
Marka	Panasonic
Odtwarzanie płyt	DVD-Video, DVD-R/RW, DVD+R/RW, CD, CD-R/RW
Wyjście wideo	Composite, Component, HDMI
Wyjście audio	2-kanałowe stereo, Dolby Digital, DTS
Odtwarzanie USB	Tak (MP3, JPEG, DivX)
Tuner FM	Tak (pamięć zaprogramowanych stacji)
Konfiguracja głośników	5.1 kanałów (przednie, centralny, satelitarne, subwoofer)
Moc wyjściowa (RMS)	500W łączna
Zasilanie	AC 220-240 V, 50 Hz
Pobór mocy	150 W
Pobór mocy w trybie czuwania	< 0.5 W
Wymiary jednostki głównej (szer. x wys. x gł.)	430 x 55 x 300 mm
Waga jednostki głównej	3.0 kg
Wymiary głośników (przednie)	260 x 1100 x 260 mm
Wymiary subwoofera	200 x 400 x 300 mm
Pilot zdalnego sterowania	Tak (w zestawie)
Konserwacja	Czyść miękką suchą szmatką; zalecane stosowanie płyty do czyszczenia soczewki
Bezpieczeństwo	Nie demontować; unikać wilgoci; odłączać od zasilania podczas burz
Części zamienne i naprawialność	Skontaktuj się z centrum serwisowym Panasonic; używaj tylko określonych części
Kod regionu	Region 2 (Europa) lub Region 1 w zależności od modelu
Akcesoria w zestawie	Pilot, baterie, antena FM, przewody głośnikowe

Często zadawane pytania - SC-XH175 PANASONIC

Dlaczego brak zasilania?

Sprawdź, czy przewód zasilający jest prawidłowo podłączony. Upewnij się, że główny wyłącznik zasilania z tyłu jest włączony. Spróbuj użyć innego gniazdka. Jeśli używasz listwy przeciwprzepięciowej, sprawdź, czy jest aktywna.

Jak podłączyć głośniki?

Użyj kolorowych przewodów głośnikowych. Dopasuj każdy przewód do odpowiedniego zacisku na jednostce głównej i głośnikach. Zachowaj właściwą polaryzację (czerwony do czerwonego, czarny do czarnego), aby uniknąć zniekształceń dźwięku.

Brak dźwięku z niektórych głośników?

Sprawdź, czy połączenia głośników są pewne. Sprawdź menu ustawień audio, aby upewnić się, że konfiguracja głośników jest prawidłowa (np. 5.1). Przetestuj ze znanym, działającym źródłem. Sam głośnik może być uszkodzony.

Płyta nie odtwarza się?

Upewnij się, że płyta jest włożona etykietą do góry. Sprawdź, czy płyta nie ma rys ani zabrudzeń. Wyczyść płytę miękką szmatką. Urządzenie może nie obsługiwać formatu płyty lub kodu regionu.

Jak zresetować system?

Odłącz przewód zasilający na 30 sekund, a następnie podłącz go ponownie. Spowoduje to twardy reset. Jeśli problemy nadal występują, użyj opcji 'Reset' w menu ustawień w 'Ustawienia systemowe'.

Pilot nie działa?

Wymień baterie na nowe. Upewnij się, że jest bezpośrednia linia widzenia do czujnika podczerwieni na jednostce głównej. Sprawdź, czy czujnik nie jest zasłonięty lub brudny. Zresetuj pilot, wyjmując baterie i naciskając wszystkie przyciski.

Jak korzystać z portu USB?

Włóż dysk USB z obsługiwanymi formatami plików (MP3, JPEG, DivX). Wybierz USB jako źródło za pomocą przycisku 'Input'. Przeglądaj pliki za pomocą pilota i odtwarzaj.

Dlaczego obraz jest zniekształcony?

Sprawdź połączenia kabla HDMI lub wideo. Upewnij się, że wejście telewizora odpowiada wyjściu. Dostosuj rozdzielczość wideo w menu ustawień (np. 480p, 720p). Spróbuj użyć innego kabla.

Słaby odbiór radia FM?

Rozciągnij antenę FM w pełni. Zmień położenie anteny, aby uzyskać lepszy sygnał. Unikaj umieszczania urządzenia w pobliżu metalowych przedmiotów lub zakłóceń elektronicznych. W razie potrzeby użyj zewnętrznej anteny FM.

Jak wyczyścić soczewkę DVD?

Zakup płytę do czyszczenia soczewki przeznaczoną specjalnie do odtwarzaczy DVD. Włóż płytę i postępuj zgodnie z instrukcjami na płycie. Nie używaj płynnych środków czyszczących bezpośrednio na soczewce.

INSTRUKCJA OBSŁUGI SC-XH175 PANASONIC

Dziękujemy za zakupienie tego produktu.

Aby zapewnić optymalną pracę urządzenia i jego bezpieczną obsługę, należy dokładnie przeczytać niniejszą instrukcję.

Należy zachować tę instrukcję obsługi na przyszłość.

Urzdązenie pokazane na ilustracjach może się różnić od zakupionego urządzenia.

Odtwarzacz obsługuje płyty DVD-Video z numerami regionów "2" lub "ALL".

W instrukcji obsługi opisano głównie czynności wykonywane z poziomu pilota, można je jednak wykonać z poziomu urządzenia głównego, jeżeli znajdujące się tam przyciski są takie same.

Sprawdź załączone akcesoria.

Zvolte "DVD/CD" nebo "USB" jako zdroj.

Zvuk

Zvuk je zkreslený.

Opis funkcji przycisków sterowniczych

Pilot

① Włącz/wyłącz urządzenie główne (⇒ 9)
② Wybieranie kanałów, numerów tytułów itp. / Wprowadzanie numerów (⇒ 10, 12)
③ Skasować (⇒ 13)
④ Wybór źródła
[DVD]: Wybierz płytę jako źródło (⇒ 12)
[RADIO]: Wybierz tuner FM (⇒ 10)
[EXT-IN]: Wybierz zewnętrzny sprzęt audio jako źródło (⇒ 10)

AV → AUX → ARC → D-IN → USB

⑤ Podstawowe operacje dla odtwarzania ( 12)
⑥ Wyúwietlenie tekstu funkcji RDS / Wyúwietlenie menu ekranowego (⇒ 10, 14)
⑦ Pokaż górne menu płyty (⇒ 13)
⑧ Wybierz lub potwierdź elementy menu / Klatka po klatce ( 12)
⑨ Wybór trybu odtwarzania / Ustawianie tryb powtarzania (⇒ 13, 14)
⑩ Wybór trybu dźwięku / Włącz/wyłącz Whisper-mode Surround (⇒ 12)

⑪ Wybierz efekty dźwiękowe surround (⇒ 11) lub

Ustaw tajmer Trybu uśpienia

Wciśnij i przytrzymaj wciśnięty [-SLEEP].

Podczas, gdy pokazany jest czas na wyświetlaczu urządzenia głównego, naciśnij kilka razy [-SLEEP]. Podczas słuchania transmisji radiowej:

SLEEP 30 → SLEEP 60 → SLEEP 90 → SLEEP120 OFF (Skasować) ←

- Aby potwierdzić pozostały czas, ponownie wciśnij i przytrzymaj wciśnięty przycisk.

⑫ Działanie telewizora

Skieruj pilot zdalnego sterowania na telewizor Panasonic i naciśnij przycisk.

[TV, ⏻]: Włącz/wyłącz telewizor

[INPUT, AV]: Zmień tryb wejścia wideo telewizora

[+, VOL, -]: Wyreguluj głośność telewizora

Ta funkcja może nie działać właściwie z niektórychi modelami.

⑬ Wyreguluj głośność urządzenia głównego

⑭ Wycisz dźwięk

• "MUTE" miga na wyświetlaczu urządzenia głównego, gdy włączona jest ta funkcja.
• Aby skasować, naciśnij ponownie przycisk lub wyreguluj głośność.
• Wyciszanie jest skasowany gdy przełączasz urządzenie w stan oczekiwania.

⑮ Wybierz ręcznie stacje radiowe (⇒ 10)

⑯ Wybór zaprogramowanych stacji radiowych (⇒ 10)

⑰ Wyjście z ekranu

⑱ Pokaż menu START (⇒ 10)

⑲ Pokaż menu płyty (⇒ 13)

⑳ Powróć do poprzedniego ekranu (→ 13)

②1 Przełącz informację na wyświetlaczu urządzenia głównego (→ 13)

②2 Wybór kanału głośnika (→ 12)

Zapobieganie zakłóceniom z innym sprzętem Panasonic

Inne urządzenia audio/wideo Panasonic mogą zacząć działać, gdy uruchamiasz to urządzenie przy pomocy dostarczonego pilota zdalnego sterowania.

Można uruchamić to urządzenie w innym trybie, ustawiając tryb działania pilota zdalnego sterowania na "REMOTE 2".

Urządzenie główne i pilot zdalnego sterowania winny być ustawione na ten sam tryb.

1 Wciśnij [EXT-IN]④ aby wybrać "AUX".
2 Wciśnij i przytrzymaj wciśnięty [▲ OPEN/CLOSE]② na urządzeniu głównym i [2] na pilocie zdalnego sterowania do chwili, aż na wyświetlaczu urządzenia głównego pokaże się "REMOTE 2".
3 Wciśnij i przytrzymaj wciśnięty przycisk [OK]® i [2] na pilocie zdalnego sterowania prze przynajmniej 2 sekundy.

Aby powrócić do trybu "REMOTE 1", aby powtórzyć oba powyższe kroki, naciskając [2] zamiast [1].

Główne urządzenie

1 Przełącznik trybu gotowości/włączania (☐/I) Naciśnij, aby przełączyć urządzenie z trybu włączenia na tryb gotowości lub odwrotnie. W trybie gotowości urządzenie wciąż zużywa niewielką ilość energii.

② Otwórz/Zamknij tace płyt (⇒ 12)

③ Wyreguluj głośność urządzenia głównego

④ Wskaünik zasilania

Wskaźnik zaświeci się, gdy urządzenie zostanie włączone.

⑤ Taca plyty

⑥ Podłącz USB urządzenie (⇒ 16)

⑦ Czujnik sygnału zdalnego sterowania

⑧ Wyświetlacz (wyświetlacz FL)

FUNKCJE OSZCZĘDZANIA ENERGII

Urządzenie główne zostało zaprojektowane z myślą o zmniejszeniu poboru mocy i zapewnieniu oszczędności energii.

■ Funkcja automatycznego zmniejszania poboru mocy

- Urządzenie główne automatycznie przełącza się na tryb gotowości po 30 minutach bezczynności.

np.

–Brak sygnału audio z urządzenia zewnętrznego.

– Odtwarzanie nośnika jest zatrzymane/wstrzymane.

– Wyświetlane jest menu płyty, a odtwarzanie nie zostało wybrane.

(Funkcja ta może nie działać w zależności od typu płyty.)

- Gdy urządzenie główne zostanie znowu włączone, na wyświetlaczu głównego urządzenia pojawi się komunikat "POWER ON FROM AUTO POWER DOWN MODE".

SPIS TREŚCI

Czynności wstępne

Akcesoria 2

Opis funkcji przycisków sterowniczych....4

FUNKCJE OSZCZĘDZANIA ENERGII .....4

Skrócona instrukcja instalacji

krok 1 Przygotowanie głośników ..... 6

krok 2 Pozycjonowanie .... 7

krok 3 Podłączenia....7

Podłączenia głośnika....7

Podłączenia anteny radiowej....7

Podłączenia audio i wideo....8

krok 4 Podłączenie przewodu sieciowego....9

krok 5 Przygotowanie pilota zdalnego sterowania ... 9

krok 6 Easy setup (Łatwe ustawienia) ..... 9

Słuchanie radia....10

Automatyczne wstępne ustawienia stacji .....10

Słuchanie zaprogramowanej stacji....10

Transmisja RDS 10

Korzystanie z menu START....10

Wybór źródła pilotem zdalnego sterowania ..... 10

Słuchanie telewizji lub dźwięku z innego urządzenia przez głośniki tego urządzenia .....11

Efekty dźwiękowe z wszystkich głośników

Korzystanie z efektów dźwiękowych surround.....11

Wybór trybu dźwięku....12

Tryb otaczającego szeptu

Regulacja głośności podczas odtwarzania.....12

Regulacja balansu podczas odtwarzania .....12

Odtwarzanie płyt

Podstawowe odtwarzanie....12

Odtwarzanie od wybranego elementu....13

Inne tryby odtwarzania....13

Odtwarzanie programowe i losowe 13

Powtórz odtwarzanie 14

Używanie menu ekranowych .... 14

Inne operacje

Powiązane funkcje odbiornika TV

(VIERA Link "HDAVI ControlTM") 15

Ustawianie połączenia dźwięku.... 15

Łatwe sterowanie tylko z pilotem VIERA 16

Odtwarzanie z urządzenia USB 16

Informacje dodatkowe

Zmiana ustawień odtwarzacza....16

Informacja DivX....18

Wizualizacja tekstu napisów DivX 18

Nośniki, które można odtwarzać ..... 19

Konserwacja 19

Opcja instalacji głośnika....20

Przewodnik poszukiwania niesprawności ..... 21

Komunikaty 23

Licencje 23

Specifikacje 24

Zasady bezpieczeństwa....25

krok 1 | Przygotowanie głośników

Głośniki przednie

Przygotowanie

• Aby uniknąć uszkodzenia lub zadrapań, rozłoż miękką tkaninę i wykonaj montaż na niej.
• Do wykonania montażu używaj śrubokręta Philipsa krzyżakowy (nie jest częścią zestawu).

Przed rozpoczęciem montażu, ustawieniem i podłączeniem, upewnij się, że masz do dyspozycji wszystkie podane części składowe.

- Trzymać śruby z dala od dzieci, aby nie dopuścić do ich połknięcia.

- Opcjonalny wspornik na ścianę pokazany jest na stronie 20.

2 Głośniki przednie

2 Stojaki (z kablem)

2 Podstawy

8 Wkrętów

1

2

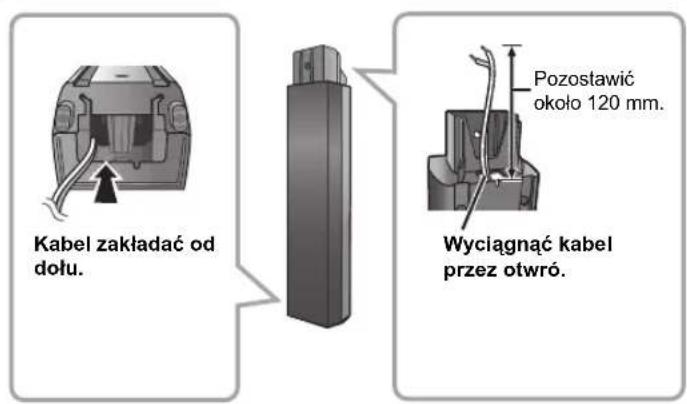

Umieścić kabel między występami.
Pozostawić około 120 mm.

Opcja zmontowania głośnika

Przeciągnij kabel głośnikowy przez podstawę.

Pozostawić około 120 mm.
Kabel można wyciągnąć i używać go prosto ze stojaka. Aby ponownie przymocować kabel, należy przejść na stronę 20.

Przymocować głośnik.

2 Włoz kabel do końca. +: Biały -: Niebieski przewód Wciśnij
3 Wcisnąć w wyżłobienie. 1 Mocno dokręcić.

Ochrona głośników przed upadkiem

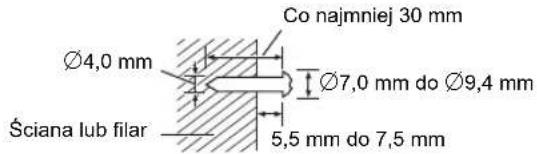

• Będziesz potrzebował zaopatrzyć się w odpowiednie wkręty z ozckiem, dostosowane go ścian lub kolumien, do których mają być zamocowane.
• Zwróć się do wykwalifikowanego technika budowlanego w sprawie odpowiedniej procedury wieszania przedmiotów na betonowej ścianie lub powierzchni, która może nie być dostatecznie wytrzymała. Nieprawidłowe przymocowanie może uszkodzić ścianę i głośniki.
• Użyj żyłki o średnicy mniejszej niż ∅2,0 mm, która ma nośność 10 kg.

Sznurek (nie jest częścią zestawu)

Przeciągnąć od ściany do głośnika i mocno związać.

Uwaga!

• Nie stawaj na podstawie. Zachowaj ostrożność, gdy w pobliżu są dzieci.
• Podczas transportu głośnika należy przytrzymać części statywu i podstawy.

krok 2 Pozycjonowanie

Od ustawienia głośników mogą zależeć niskie tony i pole akustyczne. Zwróć uwagę na następujące punkty:

• Ustaw głośniki na pewnej, płaskiej podstawie.
• Głośniki powinny znajdować się na odległości przynajmniej 10 mm od systemu, by miały właściwą wentylację.
• Jeżeli umieścisz głośniki za blisko podłogi, ścian, i kątów, może to dać efekt nadmiernie niskich tonów. Zasłoń ściany i okna grubymi kotarami.

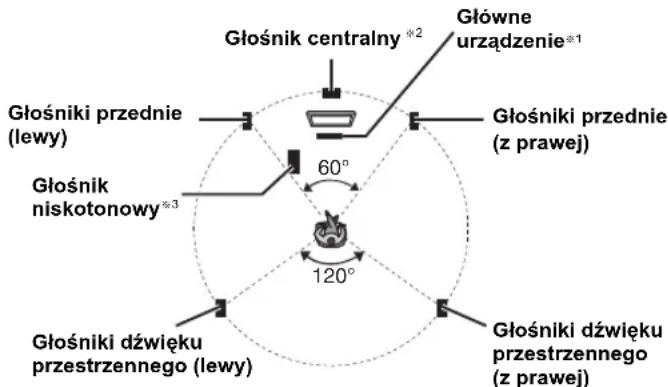

Przykład rozmieszczenia ("Układ przestrz. (Zalecane)": Standardowe rozmieszczenie przestrzenne)

Ustaw głośniki przedni, centralny i surround mniej więcej w jednakowej odległości od pozycji siedzącego. Kąty na schemacie są przybliżone.

※1 Należy zostawić minimum 5 cm przestrzeni z każdej strony dla zapewnienia właściwej wentylacji.
※2 Ustaw na stelażu lub na półce. Wibracje powodowane przez głośnik mogą przerwać obraz, jeżeli głośnik ustawiony jest bezpośrednio na telewizorze.
※3 Ustaw na prawo lub na lewo od telewizora, na podłodze lub wytrzymalej półce, aby nie powstawały wibracje. Pozostaw odległość około 30 cm od telewizora.

W zależności od układu pomieszczenia, można użyć wszystkich głośników z przodu ("Układ przedni (Alternatywne)") (⇔ 9, Easy setup (Łatwe ustawienia)).

Uwagi o używaniu głośnika

- Używaj tylko dostarczonych głośników

Używanie innych głośników może uszkodzić urządzenie, i jakość dźwięku na tym ucierpi.
- Odtwarzanie dźwięku na wysokiej głośności przez dłuższy okres czasu może uszkodzić głośniki i skrócić ich żywotność.
- Aby uniknąć uszkodzenia, zmiejsz głośność w następujących przypadkach:

– Przy odtwarzaniu dźwięku skażonego.

– Gdy dźwięk wychodzący z głośników odbija się z powodu odtwarzacza, hałasu z radia FM, lub ciągłych sygnałów z oscylatora, sprawdź płytę, lub przyrząd elektroniczny.
– Podczas regulacji jakości dźwięku.
– Podczas włączania lub wyłączania urządzenia.

Jeżeli pojawiają się nieregularne barwy w telewizorze

Centralny głośnik jest zaprojektowany do używania obok telewizora, lecz w niektórych telewizorach i kombinacjach ustawień obraz może być skażony. Jeżeli zachodzi takie zjawisko, wyłącz telewizor na około 30 minut. Funkcja demagnetyzacji telewizora powinna wyeliminować problem. Jeżeli problem nie został usunięty, odsuń głośniki nieco dalej od telewizora.

Uwaga!

• Urządzenie główne i dostarczone głośniki winny być używane tylko w sposób taki, jak podany w tym schemacie. Niezastosowanie się do tych zaleceń może doprowadzić do uszkodzenia wzmacniacza i/lub the głośniki, i może spowodować niebezpieczeństwo pożaru. Jeżeli nastąpiło uszkodzenie lub jeżeli dostrzeżesz nagłe zmiany w pracy urządzenia, Zwróć się do wykwalifikowanego technika serwisowego.
• Nie próbuj przymocować głośników do ścian innym sposobem, niż sposób opisany w tej książce instrukcji.

krok 3 Podłączenia

Wyłącz wszystkie urządzenia przed wykonaniem podłączenia i przeczytaj odpowiednie instrukcje obsługi.

Nie włączaj przewodu sieciowego zanim wszystkie inne podłączenia nie są w pełni wykonane.

1 Podłączenia głośnika

Podczas umiejscowniania głośników, należy zwrócić uwagę na typ głośnika i kolor złącza.

Główne urządzenie (tylne)

Podłącz do złączy tego samego koloru.

Użycie etykietek kabli głośnika jest pomocne przy wykonywaniu podłączenia kablowego.

Głośniki (tylne)

Wstaw przewód do oporu, uważając, by nie wstawić go poza izolację przewodu.

+: Biały
—: Niebieski przewód

- Należy zachować ostrożność, aby nie krzyżować (zwierać) lub nie zmieniać biegunów kabli głośników, ponieważ może to spowodować uszkodzenie głośników.

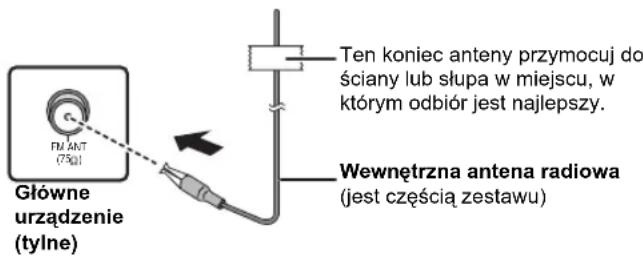

2 Podłączenia anteny radiowej

Jeśli odbiór sygnałów radiowych jest słaby, użyj zewnętrznej anteny FM.

3

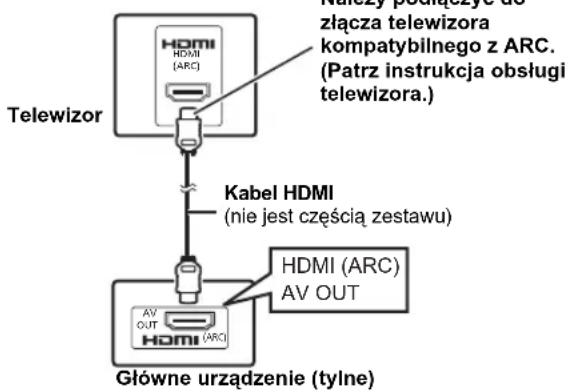

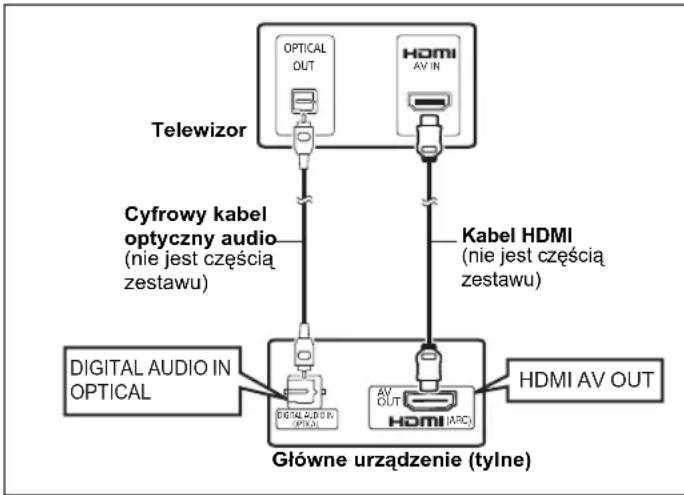

Podłączenia audio i wideo

• Aby odtworzyć dźwięk z telewizora za pośrednictwem zestawu głośników, podłącz cyfrowy kabel optyczny audio, kabel SCART, kabel HDMI*1 lub kabel audio. Przeczytaj instrukcje obsługi odpowiednich urządzeń, aby zmienić ustawienia wysyłania dźwięku.
  ※1 Tylko w przypadku podłączania do telewizora kompatybilnego z ARC. Szczegółowe informacje można znaleźć w rozdziale “Połączenie z telewizorem kompatybilnym z ARC”. (⇒ poniżej)

Zalecane podłączenie do telewizora

Dane podłączenie zabezpiecza optymalną jakość obrazu.

VIERA Link "HDAVI Control"

Jeżeli twój Telewizor Panasonic jest kompatybilny z VIERA Link, telewizor twój może pracować w synchronizacji z operacjami kina domowego lub odwrotnie (⇒ 15, Powiązane funkcje odbiornika TV).

[NO TEXT]

• Używaj kabli HDMI dużej prędkości.
• Nie można używać kabli nieżgodnych z HDMI.
• Zalecamy używania kabla HDMI marki Panasonic. Zalecamy numer części: RP-CDHS15 (1,5 m), RP-CDHS30 (3,0 m), RP-CDHS50 (5,0 m), itp.
• W telewizorach z więcej niż jednym terminalem HDMI należy sprawdzić właściwe miejsce podłączenia kabla w instrukcji obsługi telewizora.

- Nie podłączaj sygnału video przez magnetowid.

Z powodu zabezpieczenia przed kopiowaniem obraz może być wyświetlany nieprawidłowo.

- Po połączeniu cyfrowym kablem optycznym audio lub HDMI *1 dopasuj ustawienia do typu dźwięku odbieranego z zewnętrznego sprzętu cyfrowego (⇒ 11). (Używając tego połączenia można tylko odtwarzać Dolby Digital i PCM.)

■ Połączenie z telewizorem kompatybilnym z ARC

Co to jest ARC?

ARC to skrót oznaczający Audio Return Channel, znany również jako HDMI ARC. Odnosi się on do jednej z funkcji HDMI. Jeśli telewizor jest kompatybilny z ARC, dźwięk z telewizora może być wysłany do tego urządzenia przez kabel HDMI bez potrzeby tworzenia połączenia audio.

- Więcej informacji znajduje się w instrukcji obsługi telewizora.

■ Połączenie bez telewizora kompatybilnego z ARC

AUX

Należy użyć tego złącza w przypadku, gdy telewizor nie jest wyposażony w gniazdo OPTICAL OUT lub gdy gniazdo DIGITAL AUDIO IN OPTICAL jest używane przez STB.

Należy podłączyć kabel audio (nie jest częścią zestawu), od AUX na jednostce głównej do terminala AUDIO OUT w telewizorze.

Alternatywne podłączenie do telewizora

※2 Takie podłączenie pozwala także odtwarzać audio TV przez system kina domowego (⇒ 10, Wybór źródła pilotem zdalnego sterowania). Wybierz odpowiednie wyjście audio (np. Monitor) w telewizorze.

Aby polepszyć jakość obrazu, można zmienić wyjście sygnału wideo ze złącza SCART (AV), aby dostosować go do typu twojego telewizora.

• Wybierz "S-Video", "RGB 1" lub "RGB 2" z "Wyj. wideo SCART" w menu Wideo (⇒ 17).
• Gdy podłączone są oba kable HDMI i SCART, ze złącza SCART (AV) nie będzie wyprowadzany sygnał RGB.

Połączenie urządzenia STB (dekoder telewizji kablowej/tuner satelitarny/odtwarzacz płyt Blu-ray, itp.)

Użyj tego połączenia, aby odtwarzać w tym urządzeniu oryginalny dźwięk przestrzenny z urządzenia STB, itp. Podłącz cyfrowy kabel optyczny audio (nie jest częścią zestawu) ze złącza DIGITAL AUDIO IN OPTICAL w tym urządzeniu do złącza OPTICAL OUT w urządzeniu STB.

- Jeśli złącze DIGITAL AUDIO IN OPTICAL jest używane do podłączenia dźwięku telewizora, podłącz dźwięk telewizora do złącza AUX używając kabla audio.

W przypadku różnych źródeł dźwięku (jak np. odtwarzacz Blu-ray, nagrywarka DVD, magnetowid, itp.) podłącz je do dostępnych wejść w telewizorze, a wyjście z telewizora powinno być podłączone do gniazda SCART (AV), AUX, HDMI AV OUT ^n-1 lub DIGITAL AUDIO IN OPTICAL w głównym urządzeniu.

krok 4 | Podłączenie przewodu sieciowego

Do gniazdka elektrycznego

Oszczędzanie energii

Urządzenie główne pobiera niewielką ilość energii nawet w trybie gotowości (ok. 0,4 W). Aby nie zużywać energii elektrycznej, odłącz je od sieci, gdy nie będzie używane przez dłuższy czas.

Po ponownym podłączeniu niezbędne będzie przywrócenie części ustawień zapisanych w pamięci.

Dołączony do wyposażenia przewód sieciowy jest przeznaczony tylko do użytku z urządzeniem głównym.

Nie należy używać go z innymi aparatami. Nie należy także używać z urządzeniem głównym kabli od innych aparatów z urządzeniem głównym.

krok 5 Przygotowanie pilota zdalnego sterowania

2 Włóż baterie ustawiając bieguny (+ i -) zgodnie z oznaczeniami w pilocie.

- Używaj baterii alkalicznych lub manganowych.

Używaj

Skieruj pilota na czujnik sygnałów pilota ( 4) unikając przeszkód.

Odległość: Do około. 7 m

Kąt: Do ok. 20° w góre i w dół i ok. 30° w lewo i w prawo

krok 6 | Easy setup (Łatwe ustawienia)

Ekran Łatwe ustawienia wspomaga cię przy wykonywaniu niezbędnych ustawień.

Przygotowanie

Włącz telewizor i wybierz odpowiedni tryb wejścia wideo (np. VIDEO 1, AV 1, HDMI, itp.), odpowiadający podłączeniu do tego urządzenia.

• Aby zmienić tryb wejścia wideo twojego telewizora, patrz instrukcje obsługi TV.
• Ten pilot zdalnego sterowania może wykonywać pewne podstawowe operacje TV (⇒ 4).

1 Wciśnij [⏻]①, aby włączyć urządzenie.

- Automatycznie pojawi się ekran Łatwe ustawienia.

2 Wciśnij [▲, ▼]⑧, aby wybrać "Tak" i wciśnij [OK]⑧.
3 Postępując zgodnie z komunikatami skonfiguruj ustawienia przy pomocy [▲, ▼, ◀, ►]⑧ i [OK]⑧.

- Język

Wybierz język, używany w menu ekranu.

•Proporcje obrazu

Wybierz format, aby dostosować twój telewizor.

- Układ głośników

Wybierz tryb "Układ przestrz. (Zalecane)" lub "Układ przedni (Alternatywne)" zgodnie z faktycznym ustawieniem głośników (⇒ 7, Pozycjonowanie).

- Sprawdz. głośnik.

Posłuchaj dźwięk wychodzący z głośnika, by potwierdzić podłączenie głośnika.

- Wyj. głośnikowe.

Wykonaj ustawienia dźwięku Surround dla wyjściowego sygnału głośnika.

•TV audio

Wybierz podłączenie wejścia audio z twojego telewizora.

Dla podłączenia AUX (⇒ 8): Wybierz "AUX".

W przypadku połączenia HDMI (⇒ 8): Wybierz "ARC".

W przypadku połączenia DIGITAL AUDIO IN OPTICAL (⇒ 8):

Wybierz "DIGITAL IN".

W przypadku połączenia SCART (AV) (⇒ 8): Wybierz "AV".

Będzie to ustawienie TV audio dla VIERA Link "HDAVI Control".

(→ 15)

4 Wciśnij [OK]⑧, aby zakończyć "Łatwe ustawienia".

• Można dokonać tych ustawień w dowolnym momencie, wybierając “Łatwe ustawienia” w menu Setup. (→ 18)
• Jeżeli to urządzenie jest podłączone do telewizora kompatybilnego z "HDAVI Control 3 lub wersje późniejsze" przez kabel HDMI, język menu i informację o formacie TV będzie odszukana przez VIERA Link.
• Jeżeli to urządzenie jest podłączone do telewizora kompatybilnego z "HDAVI Control 2" przez kabel HDMI, informacja o języku menu będzie odszukana przez VIERA Link.

Słuchanie radia

Można zaprogramować maksymalnie 30 stacji.

Ustawienia radia będą widoczne na ekranie urządzenia (część także na ekranie telewizora).

Przygotowanie

Upewnij się, że antena FM jest podłączona. (⇒ 7)

Automatyczne wstępne ustawienia stacji

1 Wciśnij [RADIO]④, aby wybrać "FM".

2 Naciśnij [MENU] ¹⁹ , aby wybrać “LOWEST” (najniższa) lub “CURRENT” (bieżąca).

LOWEST:

Aby rozpocząć automatyczne wstępne ustawienia na najniższej częstotliwości (FM 87.50).

CURRENT:

Aby rozpocząć automatyczne wstępne ustawienia na bieżącej częstotliwości.*

※ Aby zmienić częstotliwość, patrz "Ręczne strojenie i programowanie".

3 Wciśnij i przytrzymaj [OK]⑧.

Puść przycisk, gdy zostanie wyświetlone "FM AUTO".

Tuner zaczyna ustawiać wstępnie wszystkie stacje, które jest w stanie odbierać w kanałach w porządku rosnącym.

Słuchanie zaprogramowanej stacji

1 Wciśnij [RADIO]④, aby wybrać "FM".
2 Naciśnij przyciski numeryczne, aby wybrać stację.

- Aby wybrać licze 2-cyfrową

np. 12: [≥10]② ⇒ [1] ⇒ [2]

W przeciwnym razie, naciśnij [v, ∧]⑯.

Ręczne strojenie i programowanie

Wybierz stację radiową.

1 Naciśnij [RADIO]④, aby wybrać "FM".
2 Naciśnij [SEARCH◀◀, SEARCH▶▶]⑮, aby wybrać częstotliwość.

- Aby rozpocząć automatyczne strojenie, naciśnij i przytrzymaj [SEARCH◀◀, SEARCH▶▶]⑮, dopóki częstotliwość nie zacznie się przewijać. Po znalezieniu stacji strojenie się zatrzymuje.

Aby zaprogramować stację

3 Podczas słuchania stacji radiowej Naciśnij [OK]⑧.
4 Gdy na wyświetlaczu miga częstotliwość Naciśnij przyciski numeryczne, aby wybrać stację.

Jeśli pod tą samą zaprogramowaną pozycją zapiszesz inną stację, stara stacja ulegnie nadpisaniu.

Transmisja RDS

Urządzenie może wyświetlać dane tekstowe, nadawane przez system danych radiowych (RDS), które są dostępne w niektórych strefach.

Podczas słuchania transmisji radiowej

Naciśnij [FUNCTIONS]⑥ aby wyświetlić dane tekstowe.

Za każdym razem, gdy naciskasz przycisk:

PS: Serwis programu

PTY: Typ programu

FREQ: Wyświetlenie Częstotliwości

Zostaje wyświetlone PTY
NEWS VARI	ED FINANCE COUNTRY
AFFAIRS POP M CHILDREN NATIONAL
INFO ROCK M SOCIAL A OLDIES
SPORT M.O.R. M	*	RELIGION	FOLK M
EDUCATE	LIGHT M	PHONE IN	DOCUMENT
DRAMA CLA	SSICS TRAVEL TEST
CULTURE	OTHER M	LEISURE	ALARM
SCIENCE WE	ATHER JAZZ

※“M.O.R. M”=Muzyka na trasie

RDS wskazania na wyświetlaczu mogą nie pojawiać się, jeżeli odbiór jest złej jakości.

Korzystanie z menu START

Używając menu START można wybrać efekty dźwiękowe, wymagane źródło, zmienić ustawienia, uzyskać dostęp do odtwarzania/menu, itp.

1 Wciśnij [START] ¹⁸ , aby wyświetlić menu START.

- Gdy używana jest funkcja VIERA Link "HDAVI Control", telewizor włączy się, gdy wyświetlane jest menu START.

np.

2 Wciśnij [▲, ▼]⑧, aby wybrać pozycję i wciśnij [OK]⑧. • Aby wyjść, naciśnij [START]⑱.
3 Wciśnij [▲, ▼, ◀, ►]⑧, aby zmienić ustawienia i wciśnij [OK]⑧.

Gdy wybrany jest "Wybór wejścia"

Można wybrać żądane źródło z menu.

- DVD/CD (⇒ 12), RADIO FM (⇒ lewy), AV*1 (⇒ poniżej), AUX*1 (⇒ poniżej), AR€ (⇒ poniżej), DIGITAL IN*1,2 (⇒ poniżej), USB (⇒ 16)

※1 “(TV)” pojawi się obok “AV”, “AUX”, “ARC” lub “DIGITAL IN” informując o ustawieniu dźwięku telewizora dla funkcji VIERA Link “HDAVI Control” (⇒ 15).
※2 “(STB)” pojawi się obok “DIGITAL IN”, informując o ustawieniach dźwięku urządzenia STB dla funkcji VIERA Link “HDAVI Control” (⇒ 15).

Gdy wybrany został element "Setup"

Można zmienić ustawienia tego urządzenia. (⇒ 16)

Gdy wybrany jest "Dźwięk"

Można wybrać ustawienia jakości dźwięku (⇒ 12, EQ (Equalizer)).

Inne elementy, które można wybrać

Wyświetlane elementy zależą od wybranego nośnika i źródła sygnału.

Gdy włóżona jest płyta lub podłączonejest urządzenie USB, można również wejść do odtwarzania lub menu z menu START.

np. DVD-V

Dostęp do odtwarzania/menu

Gdy pojawia się ekranowy panel sterowniczy

np. DVD-V (gdy jest wybrany "Odtwarzanie płyty" z menu START)

Można włączyć odtwarzanie wskazanymi elementami sterowania.

Wybór źródła pilotem zdalnego sterowania

Wciśnij	Aby wybrać
[DVD]4	DVD/CD
[RADIO]4	FM (⇒ lewy)
[EXT-IN]4	Za każdym razem, gdy naciskasz przycisk:AV:Dla sygnału wejściowego audio przez złącze SCART (AV).AUX:Do wejścia sygnału audio przez złącze AUX.ARC:W przypadku odbioru dźwięku przez gniazdo HDMI AV OUT.D-IN:W przypadku odbioru dźwięku przez gniazdo DIGITAL AUDIO IN OPTICAL. (⇒ 11)USB:(⇒ 16)

Potwierdź podłączenie sygnału audio do złącza SCART (AV), AUX, HDMI AV OUT lub DIGITAL AUDIO IN OPTICAL na urządzeniu głównym, gdy wybierzesz odpowiednie źródło (⇒ 8). Ścisz głośność w telewizorze do minimum, a następnie wyreguluj głośność urządzenia głównego.

Słuchanie telewizji lub dźwięku z innego urządzenia przez głośniki tego urządzenia

Przygotowanie

• Sprawdź, czy gniazdo audio niniejszego urządzenia jest podłączone do telewizora lub innego urządzenia. (⇒ 8)
• Włącz telewizor lub/i inne urządzenie.

Naciśnij [EXT-IN]④, aby wybrać źródło łączące niniejsze urządzenie z telewizorem lub innym urządzeniem.

• Opis zmiany efektów dźwięku przestrzennego i trybu dźwięku znajduje się w rozdziale "Efekty dźwiękowe z wszystkich głośników" (⇒ z prawej).
• Jeśli telewizor marki Panasonic obsługuje funkcję VIERA Link, w rozdziale "Powiązane funkcje odbiornika TV" (⇒ 15) znajduje się opis powiązanych funkcji.

Zmiana ustawień odbioru cyfrowego dźwięku

Wybierz odpowiedni typ dźwięku spośród gniazd DIGITAL AUDIO IN OPTICAL i HDMI AV OUT na jednostce głównej.
- Pozycje podkreślone są nastawieniami fabrycznymi.

Dostępne ustawienia

Tryb Nastawienie
DUAL:	(Działa tylko z Dolby Dual Mono)–MAIN+SAP(dźwięk stereo)–MAIN–SAP“SAP” = Program z pobocznym dźwiękiem• Ustaw tryb PCM FIX na “OFF”, aby słuchać dźwięku “MAIN” lub “SAP”.
DRC:(Dynamic Range Compression)	– ONPodwyższenie wyrazistości dźwięku nawet w przypadku cichego dźwięku poprzez kompresję najniższych i najwyższych zakresów dźwięku.Przydatne do oglądania telewizji w nocy. (Działa tylko z formatem Dolby Digital)–OFFOdtwarzany jest cały zakres dynamiczny sygnału.
PCM FIX: – ON	Wybierz w przypadku odbierania tylko sygnału PCM.–OFFWybierz ten element podczas odbierania sygnału Dolby Digital i PCM.• W przypadku odbioru dźwięku przestrzennego 5.1, wybierz “OFF”.
STB*: (CABLE/SAT AUDIO)	– SETWybierz, gdy główne urządzenie jest przełączone na “D-IN”, gdy w telewizorze wybrano kanał wejściowy urządzenia podłączonego przez HDMI (STB itp.) (⇒ 15, Ustawianie połączenia dźwięku z urządzeniem STB).–OFFWybierz, aby anulować to ustawienie.

1 Naciśnij [EXT-IN]④ kilka razy, aby wybrać "D-IN" lub "ARC".
2 Naciśnij [PLAY MODE]⑨, a następnie [▲, ▼]⑧, aby wybrać tryb.
3 Kiedy wyświetlany jest wybrany tryb, wciśnij [◀, ▶]⑧, aby zmienić ustawienia.

※ Tylko gdy wybrano "D-IN".

Należy wybrać kanał odbioru urządzenia (STB, itp.) w telewizorze, aby zmienić to ustawienie.

Urządzenie musi być podłączone do telewizora Panasonic przez kabel HDMI i do niniejszego urządzenia za pomocą optycznego kabla cyfrowego audio.

• W przypadku zmiany w telewizorze kanału wejściowego urządzenia (STB itp.) lub jeśli chcesz zmienić urządzenie przydzielone do czynności powiązanych, ustaw tryb "STB" na "OFF" w punkcie 3 powyżej, a następnie ponownie wybierz "SET".
• Ta funkcja nie działa, jeśli wybrano "DIGITAL IN" w elemencie "TV audio" (⇒ 17).

Efekty dźwiękowe z wszystkich głośników

• Poniżej podane efekty dźwiękowe mogą nie być dostępne lub mogą nie działać z niektórychmi źródłami.
• Możesz dostrzec pogorszenie jakości dźwięku przy użyciu tych efektów dźwiękowych z niektórychmi źródłami. Jeżeli zachodzi takie zjawisko, wyłącz efekty dźwiękowe.

[Unreadable]

Zmieniajac efekt dzwieku przestrzennego, cichego dzwieku przestrzennego lub tryby dzwieku, ustawienie jest wyswietlane na ekranie telewizora, jeśli jako zródło wybrano "DVD/CD" lub "USB" w czasie odtwarzania wideo.

Korzystanie z efektów dźwiękowych surround

Wciśnij [SURROUND]⑪.

Za każdym razem, gdy naciskasz przycisk:

Tryb "Układ przestrz. (Zalecane)" \*

STANDARD:

Dźwięk jest wyprowadzany w taki sam sposób, w jaki był nagrany/ zakodowany. Wyjście głośnika zmienia się w zależności od źródła.

MULTI-CH:

Można słuchać dźwięku z przednich i przestrzennych głośników oraz z głośnika środkowego nawet w przypadku odtwarzania ze źródeł stereo. MANUAL: (⇒ poniżej)

Kiedy wyświetlony jest komunikat "MANUAL", wciśnij [◀, ▶]⑧, aby wybrać inne tryby dźwięku.

Za każdym razem, gdy naciskasz [◀, ▶]⑧:

DOLBY PLII MOVIE

Odpowiedni dla filmów lub video nagranych w systemie Dolby Surround.

DOLBY PLII MUSIC

Dodaje efekty 5.1-kanałowe do źródeł stereo.

Można odtwarzać dźwięk z efektem dookólnym ze źródeł stereo.

STEREO

Dźwięk będzie wyprowadzony do przednich głośników, a tylko subwoofer do jakiegokolwiek źródła.

Zalecane sposoby odsłuchu audio telewizora lub źródeł stereo ze wszystkich głośników:

Tryb "Układ przedni (Alternatywne)"

STANDARD:

Ródło stereo jest odtwarzane jako dźwięk 2.1-kanałowy.

W przypadku odtwarzania ze źródeł dźwięku dookólnego, można odtwarzać dźwięk z efektem 5.1-kanałowego dźwięku dookólnego, nawet w przypadku wszystkich głośników przednich.

STEREO:

Można odtwarzać dowolne źródło w stereo. Efekt dźwięku dookólnego jest niedostępny.

Można odtwarzać dźwięk z efektem dookólnym z dowolnego źródła dźwięku.

Jeśli odbierany sygnał to Dolby Digital, zostanie również wyświetlony komunikat "/DOLBY DIGITAL".

※ Tryb wybrany w opcji "Układ głośników" (⇒ 9, Easy setup (Łatwe ustawienia)).

Wybór trybu dźwięku

1 Wciśnij [SOUND]⑩, aby wybrać tryb dźwięku.

Za każdym razem, gdy naciskasz przycisk:

EQ: Equalizer

SUBW LVL: Poziom Subwoofera

C.FOCUS: Skoncentrowanie na środku (Tylko gdy wybrano tryb "Układ przestrz. (Zalecane)" w opcji "Układ głośników" (⇔ 9, Easy setup (Łatwe ustawienia).)

2 Kiedy wyświetlany jest wybrany tryb, wciśnij [◀, ▶]⑧, aby zmienić ustawienia.

W następujących punktach opisane są ustawienia szczegółów każdego efektu dźwiękowego.

EQ (Equalizer)

Można wybrać ustawienia jakości dźwięku.

Za każdym razem, gdy naciskasz [◀, ▶]⑧:

FLAT: Skasuj (nie dodany jest żaden efekt).

HEAVY: Dodaje dynamiczności muzyce rock.

CLEAR: Rozjaśnia wysokie tony.

SOFT: Dla muzyki w tle.

SUBW LVL (Poziom Subwoofera)

Można wyregulować poziom niskich tonów. Urządzenie automatycznie wybiera najodpowiedniejsze ustawienie w zależności od typu źródła odtwarzania.

LEVEL 1 ↔ LEVEL 2 ↔ LEVEL 3 ↔ LEVEL 4

↑

- Wykonane ustawienie zostaje zachowane, i następnie przywołane za każdym razem, kiedy odtwarzasz dźwięk z tego samego źródła.

C.FOCUS (Skoncentrowanie na środku)

(Funkcja przydatna podczas odtwarzania dźwięku

zawierającego kanał środkowy lub gdy wybrano DOLBY PLII (⇒ 11).)

Można upodobnić dźwięk centralnego głośnika do dźwięku wychodzącego z telewizora.

ON ←→ OFF

Tryb otaczającego szeptu (Whisper-mode Surround)

Można uwydatnić efekt surround dla niskiej głośności dźwięku

5.1-kanałowego. (Dogodne przy oglądaniu późna noca.)

Naciśnij i przytrzymaj [-W.SRD]⑩, aby wyświetlić bieżące ustawienie.

Gdy jest wyświetlane bieżące ustawienie, naciśnij [-W.SRD]⑩, aby zmienić ustawienie.

ON ←→ OFF

Regulacja głośności podczas odtwarzania

Tylko gdy wybrano tryb "Układ przestrz. (Zalecane)" w opcji "Układ głośników" (⇒ 9, Easy setup (Łatwe ustawienia))

(Ma zastosowanie podczas odtwarzania dźwięku 5.1-kanałowego lub gdy wybrano DOLBY PLII/“S.SRD” (⇒ 11).)

1 Naciśnij [CH SELECT] ²² , aby wybrać głośnik.

Za każdym razem, gdy naciskasz przycisk:

- Można regulować SW (Głośnik niskotonowy) tylko wówczas, gdy płyta zawiera kanał niskotonowy.

- Gdy pojawia się "S", można regulować tylko kanał głośnika dźwięku dookólnego. Poziomy obydwu głośników dookólnych są ustawiane jednocześnie.

2 Gdy wybrano "C", "RS", "LS", "SW" lub "S" Naciśnij [▲]⑧ (zwiększenie) lub [▼]⑧ (zmniejszenie), aby wyregulować poziom dla każdego głośnika.

C, RS, LS, SW, S: -6 dB d q6 dB

(L, R: Można ustawić tylko balans.) (⇒ poniżej)

Tryb "Układ przestrz. (Zalecane)"※:

Balans głośników przednich

Tryb "Układ przedni (Alternatywne)"※:

Balans głośników przednich i głośników dźwięku dookólnego

1 Naciśnij [CH SELECT]②, aby wybrać "L" lub "R".

2 Gdy wybrano "L" lub "R"

Naciśnij [◀, ▶]⑧, aby ustawić balans głośników.

※ Tryb wybrany w opcji "Układ głośników" (⇔ 9, Easy setup (Łatwe ustawienia)).

Podstawowe odtwarzanie

Przygotowanie

Aby wyświetlić obraz, włącz telewizor i zmień w nim tryb wejścia wideo (np. VIDEO 1, AV 1, HDMI, itp.), aby dopasować go do podłączenia do tego urządzenia.

1 Naciśnij [⏻]①, aby włączyć urządzenie.

2 Wciśnij [DVD]④, aby wybrać "DVD/CD".

3 Wciśnij [▲ OPEN/CLOSE]②, aby otworzyć kieszeń.

4 Wlóż płytę.

- Wkładaj dwustronne płyty w taki sposób, by etykietka strony, którą chcesz odtwarzać była zwrócona do góry.

Etykieta ku górze

5 Wciśnij [▶ PLAY]⑤, aby rozpocząć odtwarzanie.

- Naciśnij [+, VOL, -]⑬, aby wyregulować głośność.

- Po naciśnięciu [▲ OPEN/CLOSE]② w celu zamknięcia tacy płyty, urządzenie automatycznie rozpoczyna odtwarzanie płyty znajdującej się na tacy.

MP3 JPEG DivX

– Odtwarzane są tylko pliki z aktualnej grupy.

– Jeśli aktualna grupa obejmuje pliki MP3, JPEG i DivX, odtworzone zostaną wyłącznie pliki jednego typu. (Priorytet: MP3 → JPEG → DivX) Można wybrać element żądanego typu w celu rozpoczęcia odtwarzania. (⇒ 13, Korzystanie z menu nawigacji)

- PŁYTA NADAL OBRACA SIĘ PODCZAS WYŚWIETLANIA MENU.

Naciśnij przycisk [■ STOP]⑤ po zakończeniu, aby oszczędzić silnik mechanizmu i ekran twojego telewizora.

- Na +R/+RW może nie być właściwie wyświetlona ogólna ilość tytułów.

Podstawowe funkcje

Zatrzymaj: [■ STOP]⑤

Pozycja zostaje zapamiętana, gdy jest na ekranie jest wyświetlone "RESUME".

DVD-V | VCD | CD | MP3 | DivX Urządzenie może zapamiętać pozycję wznowienia dla 5 ostatnich płyt.

- Naciśnij [▶ PLAY]⑤ aby wznowić odtwarzanie.

- Naciśnij ponownie [■ STOP]⑤, aby skasować pozycję.

Pauza: [■■ PAUSE] ⑤

- Naciśnij [▶ PLAY]⑤ aby wznowić odtwarzanie.

Pomiń: [SKIP|◀◀, SKIP ▶▶]⑤

Wyszukiwanie: [SEARCH◀◀, SEARCH▶▶]⑤ (w czasie odtwarzania)

Zwolnione tempo: [SEARCH ◀◀, SEARCH▶▶]⑤ (w czasie pauzy)

• Wyszukiwanie: Maks. 4 kroki

Zwolnione tempo: Maks. 3 kroki

- Naciśnij [▶ PLAY]⑤, aby rozpocząć normalne odtwarzanie.

• VCD | DivX | Zwolnione tempo: Kierunek tylko do przodu.

Klatka po klatce (w czasie pauzy)

DVD-V : [ ◀, ▶]⑧

DVD-V VCD DivX : [II PAUSE]⑤ (kierunek tylko do przodu)

Wybór pozycji na ekranie: [▲, ▼, ◀, ►, OK]⑧

[▲, ▼, ◀, ►]⑧: Wybór

[OK]⑧: Potwierdź

Wpisz cyfrę: Numerowane przyciski

DVD-V VCD CD

np. Aby wybrać 12: [≥10]② ⇒ [1] ⇒ [2]

DVD-V Pokazuje górne menu płyty: [TOP MENU]⑦ DVD-V Pokazuje menu płyty: [MENU]⑲

Powróć do poprzedniego ekranu: [RETURN] ²⁰

VCD (ze sterowaniem odtwarzania)

Pokazuje menu płyty: [RETURN]⑳

Włącz/wyłącz funkcję PBC: [MENU]⑲

Wyświetlacz urządzenia głównego: [FL DISPLAY]②

DVD-V MP3 DivX

Wyświetlenie czasu ↔ Wyświetlenie informacji

JPEG

SLIDE↔Numer treści

Odtwarzanie od wybranego elementu

Korzystanie z menu nawigacji

CD MP3 JPEG DivX

Na ekranie menu nawigacji można wybrać żądany element do odtworzenia.

np. Płyta z danymi

Grupa (Folder):

Zawartość (Plik/Ścieżka):

: MP3/CD-DA

: JPEG

: DivX®

Wciśnij [▲, ▼]⑧, aby wybrać pozycję i wciśnij [OK]⑧.

- Naciśnij [◀, ▶]⑧, aby pomijać stronę po stronie.

Odtwarzanie rozpoczyna się od wybranej treści.

MP3 JPEG DivX

• Aby powrócić do poprzedniego folderu, naciśnij [RETURN]⑳. Można to również zrobić, wybierając “☐...” w menu.
• Maksimum: 16 znaków dla nazwy pliku/folderu.
• Odtwarzane są tylko pliki z aktualnej grupy.
• Jeśli aktualna grupa zawiera pliki w formacie MP3, JPEG i DivX, odtwarzanie będzie oparte na wybranym typie.

Wybór obrazu w menu miniaturek

JPEG

1 Kiedy wyświetlany jest obraz, wciśnij [TOP MENU]⑦, ay wyświetlićmnpdręczne.

np.

2 Wciśnij [▲, ▼, ◀, ►]⑧, aby wybrać obraz i wciśnij [OK]⑧.

- Naciśnij [SKIP ◀◀, SKIP ▶▶]⑤, aby pomijać stronę po stronie.

■ Obracanie zdjęcia

Gdy wyświetlane jest zdjęcie, naciśnij [▲, ▼, ◀, ▶]⑧, aby je obrócić.

Inne tryby odtwarzania

Odtwarzanie programowe i losowe

CD MP3 JPEG DivX

Przygotowanie

Po zatrzymaniu należy wcisnąć [PLAY MODE]⑨, aby wybrać odtwarzanie.

Za każdym razem, gdy naciskasz przycisk:

CD MP3 Menu Program muzyczny

JPEG Menu Program wizualny

DivX Menu Program wideo

RND Menu (odtwarzania losowego)

Wyjście z menu programu i odtwarzania losowego

Programowe odtwarzanie (do 30 elementów)

1 Wciśnij [▲, ▼]⑧, aby wybrać pozycję i wciśnij [OK]⑧.

np. MP3

• Po wybraniu zawartości, zostanie ona zaprogramowana.
• Powtórz ten krok, aby zaprogramować inne elementy.
• MP3 JPEG DivX Aby powrócić do poprzedniego folderu, naciśnij [RETURN]⑳. Można to również zrobić, wybierając “☐..” w menu.

2 Wciśnij [▶ PLAY]⑤, aby rozpocząć odtwarzanie.

Aby skasować wybrany program

1 Naciśnij [▶]⑧ po czym naciśnij [▲, ▼]⑧, aby wybrać program.
2 Naciśnij [CANCEL]③.

Aby skasować cały program

Naciśnij [▶]⑧ wiele razy, aby wybrać "Kasuj wszystko", po czym naciśnij [OK]⑧.

Cały program zostaje także skasowany, przy otwarciu tacy płyt, wyłączeniu urządzenia lub wybraniu innego źródła.

Odtwarzanie losowe

CD Wszystkie ścieżki zostaną odtworzone w kolejności losowej.

Wciśnij [▶ PLAY]⑤, aby rozpocząć odtwarzanie.

MP3 JPEG DivX Pliki MP3/JPEG/DivX z wybranej grupy zostaną odtworzone w kolejności losowej.

1 Naciśnij [▲, ▼]⑧, aby wybrać żądaną grupę, i naciśnij [OK]⑧.

np. MP3

- Aby powrócić do poprzedniego folderu, naciśnij [RETURN]⑳. Można to również zrobić, wybierając “☐..” w menu.

2 Naciśnij [▲, ▼]⑧, aby wybrać żądaną zawartość*, i naciśnij [OK]⑧.

Odtwarzanie rozpoczyna się od wybranej treści.

※ Jeśli występują pliki w formacie MP3, JPEG i DivX, odtwarzanie losowe będzie oparte na wybranym typie.

Powtórz odtwarzanie

Działa to tylko wówczas, gdy może być wyświetlony czas odtwarzania, który upłynął. Działa to także ze wszystkimi treściami JPEG.

Podczas odtwarzania naciśnij i przytrzymaj przycisk [-REPEAT]⑨, aby wyświetlić tryb powtarzania.

Po wyświetleniu trybu powtarzania naciśnij [-REPEAT]⑨, aby wybrać element do powtarzania.

np. DVD-V

Aby skasować, wybierz "Wyłączone".

Pokazane elementy różnią się w zależności od typu płyty i trybu odtwarzania.

Tryb losowy zostanie anulowany po zmianie trybu powtarzania.

Używanie menu ekranowych

1 Wciśnij [FUNCTIONS]⑥, aby wyświetlić menu na ekranie.

Za każdym razem, gdy naciskasz przycisk:

Menu 1 (Płyta)

Menu 2 (Wideo)

Menu 3 (Audio)

Wyjście

np. DVD-V Menu 1 (Płyta)

Bieżący element

Nazwa elementu

2 Wciśnij [▲, ▼, ◀, ►]⑧, aby wybrać pozycję i wciśnij [OK]⑧.

np. DVD-V Menu 1 (Płyta)

3 Wciśnij [▲, ▼]⑧, aby zmienić ustawienia i wciśnij [OK]⑧.

Funkcja ta nie będzie działała podczas odtwarzania HD JPEG (→ 17, Tryb HD JPEG JPEG)

Przedstawione elementy różnią się w zależności od typu płyty.

Menu 1 (Płyta)

Szukanie utworu, Szukanie tytułu, Szukanie zawartości, Szukanie rozdziału

Aby rozpocząć od określonego elementu

np. DVD-V : T2 C5

Aby wybrać 12: [≥10]② ⇒ [1] ⇒ [2] ⇒ [OK]⑧

Audio

DVD-V DivX (z wielona ścieżkami dźwiękowymi)

Aby wybrać ścieżkę dźwiękową audio

VCD

Rzeczywiste działanie jest zależne od płyty. Przeczytaj instrukcje obsługi płyty odnośnie szczegółów.

Typ/data sygnału

LPCM/DIDTS */MP3/MPEG: Typ sygnału

※ Podczas odtwarzania źródła DTS nie będzie słychać dźwięku z głośników.

- DivX Odtwarzanie może nie rozpocząć się od razu, jeżeli zmieniłeś audio na płytach wideo DivX.

Prędkość odtwarzania

DVD-V

Aby zmienić prędkość odtwarzania

- od "×0.6" do "×1.4" (w krokach 0,1-jedn)

- Naciśnij [▶ PLAY]⑤ aby powrócić do normalnego odtwarzania.

- Po zmianie prędkości

– Dolby Pro Logic II nie daje żadnego efektu.

– Wyjście audio przełącza się na 2-kanałowe stereo.

– Częstotliwość próbkowania 96 kHz przekształcona jest na 48 kHz.

- Funkcja ta może nie działać, w zależności od sposobu nagrania płyty.

Tryb powtarzania

(→ lewy, Powtórz odtwarzanie)

A-B Powtórz (Aby powtórzyć określoną sekcję)

Oprócz JPEG DivX

Naciśnij [OK]⑧ w punkcie początku i końca.

- Wybierz "Wyłączone" aby skasować.

Napisy

DVD-V (z wieloma napisami)

Aby wybrać język napisów

- W +R/+RW, może być pokazany numer napisu zamiast

niewyświetlonych napisów

DivX ( 18, Wizualizacja tekstu napisów DivX)

Ujęcie kamery

DVD-V (z wieloma kątami)

Aby wybrać kąt wideo

Menu 2 (Wideo)

Tryb przesyłania

Wybór metody konwersji dla odtwarzania wideo w celu dopasowania do typu materiału

Auto, Wideo

- Gdy występują zakłócenia zawartości, wybierz "Wideo". - Może to nie działać w przypadku niektórych źródeł.

Zbliżenie

Wybieranie zoomu

Standardowe, 1, 2, 3

Menu 3 (Audio)

Wzbogacenie dialogów

Aby łepiej było słychać dialogi w filmie

DVD-V DivX (Dolby Digital, 3-kanałowy lub więcej, z dialogiem nagranym

w centralnym kanale)

Wyłączone, Włącz

Powiązane funkcje odbiornika TV

Co to jest VIERA Link "HDAVI Control"?

VIERA Link "HDAVI Control" jest dogodną funkcją, umożliwiającą powiązane działania tego urządzenia, i telewizora Panasonic (VIERA) sterowane przez "HDAVI Control". Funkcji tej można używać, łącząc aparaturę kablem HDMI. Odnośnie szczegółów działania, patrz instrukcje obsługi dla podłączonych urządzeń.

Przygotowanie

• Potwierdź, że podłączenie HDMI zostało wykonane (⇒ 8).
  1 Ustaw "VIERA Link" na "Włącz" (⇒ 17). (Domyślne ustawienie to "Włącz".)
  2 Ustaw operacje "HDAVI Control" w podłączonym urządzeniu (np. telewizorze).
  3 Włącz wszystkie urządzenia kompatybilne z "HDAVI Control" i wybierz kanał wejściowy tego urządzenia w podłączonym telewizorze, aby zapewnić poprawne działanie funkcji "HDAVI Control".

W przypadku zmiany połączenia lub ustawień, należy powtórzyć tę procedurę i ponownie wykonać czynności opisane w “Ustawianie połączenia dźwięku” (⇒ poniżej).

Ustawianie połączenia dźwięku

■ Ustawianie połączenia dźwięku z telewizorem

Wybierz "AV", "AUX", "ARC" ^※1 lub "DIGITAL IN" dla połączenia dźwięku z telewizora.

Informacje na temat ustawienia TV audio można znaleźć w elemencie Easy setup (Łatwe ustawienia) (⇒ 9) lub "TV audio" w menu HDMI (⇒ 17). Sprawdź połączenie dźwięku z telewizora do złącza SCART (AV) (dla "AV"), złącza AUX (dla "AUX"), złącza HDMI AV OUT (dla "ARC"*1) lub złącza DIGITAL AUDIO IN OPTICAL (dla "DIGITAL IN") w urządzeniu głównym (⇒ 8).

■ Ustawianie połączenia dźwięku z urządzeniem STB

Wybierz "D-IN" dla połączenia dźwięku z urządzenia STB. Przeczytaj informacje o konfiguracji STB w rozdziale "Zmiana ustawień odbioru cyfrowego dźwięku" (⇒ 11). Sprawdź połączenie dźwięku z urządzenia STB za pośrednictwem złącza DIGITAL AUDIO IN OPTICAL (dla "D-IN") w urządzeniu głównym (⇒ 8).

• VIERA Link "HDAVI Control", oparty o funkcje sterowania dostarczone przez HDMI, przemysłowy standard znany pod nazwą HDMI CEC (Consumer Electronics Control), jest unikalną funkcją, opracowaną i dodaną przez naszą firmę. W związku z tym, nie może być zagwarantowane jego współdziałanie z urządzeniami innych producentów, obsługujących HDMI CEC.
• To urządzenie obsługuje funkcję "HDAVI Control 5". "HDAVI Control 5" jest najnowszym standardem (aktualnym na listopad 2011 r.) dla urządzeń firmy Panasonic zgodnych z HDAVI Control. Ten standard jest kompatybilny z konwencjonalnymi urządzeniami HDAVI firmy Panasonic.
• Patrz indywidualne książki instrukcji urządzeń innych producentów, obsługujących funkcję VIERA Link.

Automatyczna synchronizacja obrazu i dźwięku Lip Sync

(Dla "HDAVI Control 3 lub wersje późniejsze")

Niniejsza funkcja automatycznie zapewnia zsynchronizowanie odtwarzania dźwięku i obrazu. (Działa tylko, gdy źródłem jest "DVD/CD", "USB", "AV" ² , "AUX" ² , "ARC" ^1,2 lub "D-IN" ^2,3 .)

- Podczas korzystania ze źródła "DVD/CD" lub "USB", ustaw element "Opóźnienie" w menu Wideo na "0ms/Auto" (⇒ 17).

Automatyczne przełączanie sygnału wejściowego (Wspólne włączanie zasilania)

Gdy będą wykonywane poniższe operacje, telewizor automatycznie zostanie przełączony na kanał wejścia i będzie wyświetlać odpowiednią czynność.

Gdy telewizor jest wyłączony, zostanie automatycznie włączony:

– Gdy urządzenie rozpoczęło odtwarzanie
– Gdy wykonano czynność używającą ekran (np. menu START)
- Po przełączeniu wejścia TV na tryb tunera TV lub kanał wejścia urządzenia STB, urządzenie automatycznie przełączy się na "AV" ² , "AUX" ² , "ARC" ^1,2 lub "D-IN" ^2,3 .
- Gdy urządzenie to jest w trybie "DVD/CD", telewizor automatycznie przełączy swój tryb wejścia na to urządzenie.
- Telewizor zostanie automatycznie przełączony na tryb tunera TV w następujących przypadkach:
-n a c i śn[EXIT]⑰.4,5
– naciśnij [RETURN]⑳, aby wyjść z menu START.※4, 5
- z menu START wybierz "AV"※2, "AUX"※2, "ARC"※1, 2 lub "DIGITAL IN"※2.
– zatrzymanie odtwarzania płyt (DVD-V VCD) olub wyłączenie urządzenia. *5

Opcja Połączenia po wyłączeniu (Power off link)

Wszystkie podłączone urządzenia kompatybilne z funkcją "HDAVI Control", włącznie z niniejszym urządzeniem, zostaną wyłączone po wyłączeniu telewizora.

Aby kontynuować odtwarzanie audio, nawet gdy telewizor jest wyłączony, wybierz "Wideo" (⇒ 17, "Sprzęż.wyłącz. TV" w menu HDMI).

Gdy naciskasz [⏻]①, tylko to urządzenie wyłącza się. Inne podłączone urządzenie, kompatybilne z VIERA Link "HDAVI Control" pozostaje włączone.

Dokładniejsze szczegóły są podane również w instrukcji obsługi twego telewizora.

Wybór głośników

Można wybrać, czy audio będzie wyprowadzane z głośników tego urządzenia lub głośników telewizora przy użyciu ustawień menu TV. Odnośnie szczegółów, patrz instrukcje obsługi twojego telewizora.

Kino domowe

Głośniki tego urządzenia są włączone.

- Gdy włączasz to urządzenie, jego głośniki zostaną automatycznie uaktywnione.

- Gdy niniejsze urządzenie jest w trybie gotowości, przełączenie głośników telewizora na głośniki tego urządzenia w menu TV spowoduje włączenie tego urządzenia i wybranie jako źródła "AV" ³² , "AUX" ³² , "ARC" ^1,2 lub "D-IN" ^2,3 .

- Głośniki telewizora są automatycznie wyciszone.

- Możesz sterować ustawieniem głośności, używając przycisk regulacji głośności lub wyciszania na pilocie telewizora. (Poziom głośności zostanie wyświetlony na wyświetlaczu urządzenia głównego.)

- Aby skasować wyciszanie, możesz użyć także pilota zdalnego sterowania tego urządzenia (⇒ 4).

- Jeżeli wyłączysz to urządzenie, głośniki telewizora zostaną automatycznie włączone.

TV

Głośniki telewizora są włączone.

- Głośność tego urządzenia jest ustawiona na "0". – Funkcja ta działa tylko w przypadku, gdy jako źródło w tym urządzeniu wybrano "DVD/CD", "USB", "AV" ² , "AUX" 2 , "ARC" ^1,2 lub "D-IN" 2,3 .

- Wyjściowy sygnał audio jest 2-kanałowy.

Gdy wykonasz przełączenie z głośników tego urządzenia na głośniki telewizora, ekran telewizora może wyłączyć obraz na kilka sekund.

※1	Wybór tej opcji jest możliwy tylko w przypadku telewizora kompatybilnego z ARC.
※2	“AV”, “AUX”, “ARC” lub “D-IN” (DIGITAL IN) działa w zależności od ustawienia TV audio (⇒ lewy, Ustawianie połączenia dźwięku z telewizorem).
※3	“D-IN” (DIGITAL IN) działa w zależności od ustawienia dźwięku urządzenia STB (⇒ lewy, Ustawianie połączenia dźwięku z urządzeniem STB).
※4	Funkcja ta nie będzie działała podczas odtwarzania i w trybie wznowienia, gdy jako źródło wybrano “DVD/CD” lub “USB”.
※5	Tylko po automatycznym przełączeniu telewizora na tryb wejścia HDMI dla tego urządzenia.

Łatwe sterowanie tylko z pilotem VIERA

(Dla funkcji "HDAVI Control 2 lub wersje późniejsze")

Można sterować menu odtwarzania urządzenia przy użyciu pilota telewizora. Korzystając z pilota telewizora, należy się zapoznać z przyciskami sterowania przedstawionymi na rysunku poniżej.

1 Wybierz menu działania tego urządzenia używając menu ustawień TV. (Odnosnie szczegółów, patrz instrukcje obsługi twojego telewizora.) Zostanie wyświetlone menu START. np. [DVD-V]

- Menu START można wywołać także przyciskiem na pilocie telewizora (np. [OPTION]).

– Gdy jako źródło jest wybrany "DVD/CD" lub "USB", funkcja ta działa wyłącznie w czasie trybu zatrzymania.

2 Wybierz żądany element w menu START (⇔ 10).

Gdy pojawia się ekranowy panel sterowniczy

np. DVD-V (gdy "Odtwarzanie płyty" jest wybrany z menu START.)

Można włączyć odtwarzanie wskazanymi elementami sterowania.

- Ekranowy panel sterowniczy może być przywołany również używając przycisku na pilocie telewizora (np. [OPTION]). – Działa tylko w trakcie odtwarzania "DVD/CD" lub "USB" lub trybów wznowienia.

• W zależności od typu menu, nie można wykonać przyciskiem pewnych operacji z pilota zdalnego sterowania telewizora.
• Nie można wprowadzać liczb przyciskami z cyframi na pilocie telewizora ([0] do [9]). Używaj pilota zdalnego sterowania tego urządzenia, aby wybrać playlistę itp.

Odtwarzanie z urządzenia USB

Można podłączyć i odtwarzać ścieżki lub pliki z urządzeń USB klasy pamięci masowej (⇒ 19).

Następujące urządzenia są określone jako urządzenia USB klasy pamięci masowej:

– Urządzenia USB obsługujące tylko transfer masowy.

Przygotowanie

• Przed podłączeniem jakiegokolwiek urządzenia USB pamięci masowej do tego urządzenia, upewnij się, że została wykonana zapasowa kopia zapisanych tam danych.
• Nie zalecamy używania kabla przedłużacza USB. Urządzenie USB podłączone kablem nie będzie rozpoznane przez to urządzenie.

1 Podłącz urządzenie USB (nie jest częścią zestawu) do portu USB (6).

2 Po naciśnięciu [EXT-IN]④ w celu wybrania "USB", urządzenie automatycznie rozpocznie odtwarzanie zawartości urządzenia USB.

• Aby odtworzyć wybraną pozycję, naciśnij [■ STOP]⑤ i przeczytaj "Odtwarzanie od wybranego elementu" (⇒ 13).
• Korzystanie z innych operacji jest podobne do opisów w rozdziale "Odtwarzanie płyt" (⇒ 12 do 14).

[NO TEXT]

• Maksimum: 259 folderów (oprócz foldera głównego), 2600 plików, 16 znaków dla nazwy pliku/folderu.
• Będzie wybrana tylko jedna karta pamięci, gdy podłączamy czytnik wieloportowych kart USB. Typowo, będzie to pierwsza włóżona karta pamięci.

Zmiana ustawień odtwarzacza

1 Naciśnij [DVD]④, aby wybrać "DVD/CD".
2 Naciśnij [START] ¹⁸ , aby wyświetlić menu START.
3 Naciśnij [▲, ▼]⑧, aby wybrać “Setup” i naciśnij [OK]⑧.

4 Wciśnij [▲, ▼]⑧, aby wybrać menu i wciśnij [OK]⑧.
5 Wciśnij [▲, ▼]⑧, aby wybrać pozycję i wciśnij [OK]⑧.
6 Wciśnij [▲, ▼]⑧, aby zmienić ustawienia i wciśnij [OK]⑧.

• Aby powrócić do poprzedniego ekranu, naciśnij [RETURN]⑳.
• Aby opuścić ekran [START]⑱.
• Ustawienia pozostaną nienaruszone, nawet jeżeli przełączysz urządzenie na stan oczekiwania.
• Elementy podkreślone są ustawieniami fabrycznymi w następujących menu.

menu Język

Wyświetlanie menu

Wybierz język komunikatów na ekranie.

● English	● Français	● Español	● Deutsch
● Русский	● Magyar	● Polski	● Česky

Audio※

Wybierz język audio.

AngielskiRosyjski

FrancuskiWęgierski

HiszpańskiPolski

NiemieckiCzeski

Napisy\*

Wybierz język napisów dialogowych.

● Auto	● Angielski	● Francuski	● Hiszpański
● Niemiecki	● Rosyjski	● Węgierski	● Polski
● Czeski	● Wyłączone

Menu DVD\*

Wybierz język dla menu płyt.

AngielskiRosyjski

FrancuskiWęgierski

HiszpańskiPolski

NiemieckiCzeski

※ Niektóre płyty zaczynają się w pewnym języku, bez względu na wprowadzone w nich zmiany. Gdy wybrany język nie jest dostępny na płycie, będzie odtwarzany język domyślny. Istnieją płyty, w których przełączyć język można tylko z ekranu menu (⇒ 13).

Tekst napisów DivX

Wybierz odpowiedni element zgodnie z językiem napisów DivX ( 18).

Latin1

- Latin2

• Cyrylica

- Turecki

menu Wideo

Proporcje obrazu

Wybierz ustawienie, aby dostosować twój telewizor.

• 16:9: Telewizor szerokoekranowy (16:9)
- 4:3 Pan&Scan: Telewizor normalnego formatu (4:3) Boki obrazu szerokoekranowego są odcięte, a więc wypełnia on ekran (jeżeli nie jesz to zabronione przez ustawienia płyty).
- 4:3 Letterbox: Telewizor normalnego formatu (4:3) Obraz szerokoekranowy jest pokazany w formacie letterbox.

Opóźnienie

Gdy podłączony jest z wyświetlaczem plazmowym, dokonaj regulacji, jeżeli zauważysz, że audio nie jest zsynchronizowane z obrazem.

- 0ms/Auto - 20ms - 40ms - 60ms

- 80ms - 100ms

Gdy używasz VIERA Link "HDAVI Control" z telewizorem kompatybilnym z "HDAVI Control 3 lub wersje późniejsze" (⇒ 15), wybierz "0ms/Auto". Audio i video automatycznie zostaną zsynchronizowane.

System TV

Wybierz odpowiednie źródło wyjściowe podczas podłączania do odbiornika TV (⇒ 19, Systemy wideo).

• NTSCGdy podłączony jest do telewizora NTSC.

- PAL: Gdy podłączony jest do telewizora PAL.

- Auto: Wybiera źródło wyjściowe oryginału podczas odtwarzania płyt PAL lub NTSC.

Rozdzielcz.obrazu

Działa tylko w przypadku korzystania z połączenia HDMI.

Wybierz jakość obrazu odpowiednią do telewizora.

(Nagrania wideo będą przekonwertowane w ten format i wyprowadzone jako wideo o wysokiej rozdzielczości.)

Sprawdź, czy telewizor obsługuje wybraną rozdzielczość.

W przypadku wyświetlenia ekranu komunikatu, potwierdź wybór, naciskając

[◀,▶]⑧ w celu wybrania "Tak", i naciśnij [OK]⑧. Jeśli obraz jest

zniekształcony, odczekaj 15 sekund lub naciśnij [◀, ▶]⑧ w celu wybrania "Nie". Aby zaakceptować ustawienie, ponownie wybierz "Tak".

Tryb HD JPEG | JPEG

(Działa tylko w przypadku korzystania z połączenia HDMI, gdy opcja "Rozdzielcz.obrazu" (⇒ powyżej) jest ustawiona na "Auto", "720p", "1080i" lub "1080p".)

- Włącz: Odtwarzanie HD JPEG jest dostępne. (Obrazy JPEG będą wyświetlane w oryginalnej rozdzielczości.)

- Wyłączone

Podczas odtwarzania HD JPEG, menu ekranowe ( 14) nie będą wyświetlane.

Wyj. wideo SCART

Wybierz format sygnału wideo, który ma wychodzić ze złącza SCART (AV).

- Wideo

S-Video

- RGB 1: (Tylko gdy podłączony jest do telewizora kompatybilnego z RGB) Jeżeli zawsze będziesz chciał oglądać obraz z urządzenia w sygnale RGB, wybierz ten tryb. Ekran telewizora automatycznie przełączy się, aby wyświetlać obraz z tego urządzenia, gdy jest ono włączone.

- RGB 2: (Tylko gdy podłączony jest do telewizora kompatybilnego z RGB) Gdy urządzenie jest w trybie tunera TV, jeżeli przełącznik jest ustawiony na "DVD/CD", ekran telewizora automatycznie przełączy się, aby wyświetlać obraz z urządzenia, tylko podczas odtwarzania płyty ([DVD-V VCD]) lub gdy oglądasz menu ekranowe DVD/CD.

Obraz TV będzie wyświetlony, przełącznik jest ustawiony na "AV". Z innymi przełącznikami, obraz z tego urządzenia będzie wyświetlony.

menu Audio

Wybierz aby dosotosować do typu urządzenia, które podłączyłeś do złącza HDMI AV OUT.

Wybierz "Bitstream", jeżeli urządzenie może rozkodowywać strumień bitowy (cyfrowa forma danych 5.1-kanałowych). W przeciwnym razie, wybierz "PCM".

(Jeżeli strumień bitowy jest przekazywany na urządzenie bez dekodera, mogą być emitowane hałasy o wysokim poziomie i może to uszkodzić twoje głośniki i słuch.)

Wyjście cyfrowe

- Bitstream ●PCM

Gdy audio jest wyprowadzane ze złącza HDMI AV OUT, a podłączone urządzenie nie obsługuje elementu wybranego w menu, rzeczywisty sygnał wyjściowy będzie uzależniony od charakterystyk wydajności podłączonego urządzenia.

Zakres dynamiki

- Włącz: Reguluje for przejrzystość, nawet przy niskiej głośności. Przydatne dla oglądania telewizora późną nocą. (Współpracuje tylko z Dolby Digital)

- Wyłączone: Odtwarzany jest cały zakres dynamiczny sygnału.

Ustawienia głośników

Wybierz czas złoki głośników.

(Ma zastosowanie tylko, gdy wybrano tryb "Układ przestrz. (Zalecane)" w opcji "Układ głośników" (⇒ 9, Easy setup (Łatwe ustawienia).) (Tylko głośniki centralny i surround)

Dla optymalnego odsłuchu 5.1- kanałowego dźwięku, wszystkie głośniki, oprócz subwoofera winny być na tej samej odległości od pozycji słuchającego.

Jeżeli ustawiłeś głośniki centralne lub surround bliżej do pozycji słuchającego, wyreguluj czas zwłoki, by skompensować różnice.

: Rzeczywiste umiejscowienie głośnika

: Idealne umiejscowienie głośnika

a b c : Podstawowa odległość suchania

Przybliżone rozmiary pomieszczenia

Okrąg o prömieniu równym

Jeżeli bądź odległość ⓐ bądź ⓑ jest mniejsza niż Ⓒ, znajdź różnicę w tabeli i zmień ustawienia, wesdług wskazań.

a Głośnik centralny		b Głośnik dźwięku przestrzennego
Różnica (Około)	Ustawienie	Różnica (Około)	Ustawienie
30 cm	1ms	150 cm	5ms
60 cm	2ms	300 cm	10ms
90 cm	3ms	450 cm	15ms
120 cm	4ms
150 cm	5ms

- Opóźnienie C (Czas zwłoki centralnego głośnika): 0ms, 1ms, 2ms, 3ms, 4ms, 5ms Wybierz czas zwłoki dla centralnego głośnika.

- Opóźnienie LS/PS (Czas złoki prawego/Lewego głośnika surround): 0ms, 5ms, 10ms, 15ms Wybierz czas złoki dla głośnika Surround.

- Dźwięk próbny: Użyj dźwięku testowego w celu sprawdzenia podłączenia głośników. Dźwięk testowy będzie odtwarzany w każdym z kanałów w kolejności przedstawionej poniżej. Lewy, Centralny, Prawy, Surround prawy, Surround lewy, Subwoofer Aby wyłączyć dźwięk testowy, naciśnij [RETURN] ²⁰ .

menu HDMI

VIERA Link

- Włącz: Funkcja VIERA Link "HDAVI Control" jest dostępna (⇒ 15).

- Wyłączone

Sygnał audio

- Włącz: Gdy sygnał audio wyprowadzany jest ze złącza HDMI AV OUT. (W zależności od możliwości podłączonego urządzenia, wyjściowy sygnał audio może być odmienny od ustawień audio urządzenia głównego.) - Wyłączone: Gdy sygnał audio wyprowadzany jest nie ze złącza HDMI AV OUT. (Sygna audio jest wyprowadzany na podstawie ustawie urządzenia głównego.)

Sprzęż.wyłącz. TV

Wybierz żądane ustawienie opcji Power off link tego urządzenia dla działania VIERA Link (⇒ 15). (Działa to w zależności od ustawień podłączonego VIERA Link "HDAVI Control" kompatybilnego urządzenia.)

- Wideo/Audio: Gdy telewizor jest wyłączony, to urządzenie wyłączy się automatycznie.

- Wideo: Gdy telewizor jest wyłączony, to urządzenie wyłączy się, za wyjątkiem następujących okoliczności:

- odtwarzanie audio (CD MP3)

- tryb radio

– tryb "AV", "AUX", "ARC" lub "D-IN" (niewybrane ustawienie dźwięku telewizora dla funkcji VIERA Link)

TV audio

Wybierz wejście sygnału audio w telewizorze, mające współpracować z operacjami VIERA Link (⇒ 15).

- AUX

• ARC

- DIGITAL IN

• AV

menu Inne

Rejestracja DivX DivX

Wyświetlanie kodu rejestracyjnego urządzenia.

Kod rejestracyjny niezbędny do zakupu i odtwarzania materiałów DivX Video-on-Demand (VOD) (⇒ z prawej).

Wyrejestrowanie DivX DivX

Wyświetlanie kodu wyrejestrowania urządzenia.

Ten kod wyrejestrowania jest potrzebny do anulowania rejestracji tego urządzenia (⇒ z prawej).

To ustawienie jest wyświetlane tylko po pierwszym odtworzeniu treści DivX VOD.

Czas wyświet.slajdu

Ustaw prędkość pokazu slajdów.

• 3 sekund

- 5 sekund

• 10 sekund

• 15 sekund

Łatwe ustawienia

Można zmienić podstawowe ustawienia, aby ulepszyć działanie systemu kina domowego. (⇒ 9)

Przyciemnianie FL

Zmień jaskrawość wyświetlacza i indykatora urządzenia.

- Jasny

- Przyciemniony Wyświetlacz jest przyciemniony.

- Auto: Wyświetlacz jest przyciemniony, lecz rozjaśni się, gdy wykonasz jakąkolwiek operację.

Wygaszacz ekranu

Ma to na celu ochronę ekranu telewizora od wypalenia znaku.

- Wyłączone

- Czas wł. 5 min Jeśli przez 5 minut nie zostanie wykonana żadna operacja, obraz zmieni kolor na szary. Ekran telewizora włączy się po wykonaniu dowolnej czynności. (Ta funkcja nie działa podczas odtwarzania.)

Ograniczenia

Ustaw poziom ograniczenia, aby ograniczyć odtwarzanie DVD-Video.

Ustawienia ograniczeń (Gdy wybrany jest poziom 8)

• 1 do 7

- 8 Bez limitu

Gdy wybierasz twój poziom ograniczeń, pokazane jest haśło.

Domyślne hasło to "0000".

Wprowadź 4-cyfrowe hasło przy użyciu przycisków numerycznych i naciśnij [OK]⑧.

Można zmienić domyślne hasło (⇒ poniżej)

Nie zapomnij twego hasła.

Jeżeli do urządzenia zostanie włóżona płyta DVD-Video, przewyższająca poziom ograniczenia, zostanie wyświetlony ekran z komunikatem.

Wykonaj instrukcje podane na ekranie.

Ustaw hasło

Zmień hasło dla "Ograniczenia".

W przypadku zmiany hasła po raz pierwszy:

Domyślne hasło to "0000".

Wykonaj instrukcje podane na ekranie.

Przywróć ustawienia fabryczne

Powoduje przywrócenie parametrów fabrycznych wszystkich ustawień w menu Setup, oprócz hasła i poziomu dostępu.

Naciśnij [◀, ▶]⑧, aby wybrać "Tak", po czym naciśnij [OK]⑧.

Wyłącz urządzenie i włącz je ponownie.

Informacja DivX

INFORMACJE O PLIKACH WIDEO DIVX:

DivX® to cyfrowy format wideo stworzony przez DivX, LLC, spółkę zależną Rovi Corporation. Jest to urządzenie z oficjalnym certyfikatem DivX Certified®, które umożliwia odtwarzanie wideo DivX.

Na stronie divx.com można znaleźć więcej informacji i programów służących do konwersji plików na wideo DivX.

INFORMACJE O DIVX VIDEO-ON-DEMAND:

To urządzenie DivX Certified ^® należy zarejestrować, aby umożliwiać odtwarzanie zakupionych filmów DivX Video-on-Demand (VOD).

Aby uzyskać kod rejestracyjny, znajdź sekcję DivX VOD w menu ustawień urządzenia.

Szczegółowe informacje na temat rejestracji znajdują się na stronie vod.divx.com.

Wyświetlenie kodu rejestracyjnego urządzenia

(⇒ lewy, "Rejestracja DivX" w menu Inne)

• Po pierwszym odtworzeniu zawartości DivX VOD nie można wybrać "Rejestracja DivX", dopóki urządzenie nie zostanie wyrejestrowane.
• Jeżeli dokonasz zakupu materiału DivX VOD przy użyciu kodu rejestracyjnego innego niż kod niniejszego urządzenia, nie będziesz mógł odtworzyć tego materiału.

Anuluj rejestrację urządzenia

Wybierz "Wyrejestrowanie DivX" (⇒ lewy) i wykonaj polecenia wyświetlane na ekranie.

Użyj kodu usuwania rejestracji, aby anulować rejestrację na stronie http://vod.divx.com.

Informacja o treści DivX, możliwych do odtwarzania tylko określoną ilość razy

Część materiałów DivX VOD może być odtwarzana tylko określoną liczbę razy. Podczas odtwarzania takiego materiału, wyświetlana jest liczba wykonanych odtworzeń, a na początku łączna liczba odtworzeń.

- Liczba pozostałych odtworzeń zmniejsza się po każdym odtworzeniu programu. Jednak w razie odtwarzania od momentu zatrzymania, liczba pozostałych odtworzeń nie zmniejsza się w związku z użyciem funkcji wznowienia odtwarzania.

Wizualizacja tekstu napisów DivX

Niniejsze urządzenie pozwala wyświetlać napisy nagrane na płytę z video DivX.

Funkcja ta nie ma nic wspólnego z napisami określonymi przez normę DivX i nie podlega żadnym normom.

Ustaw "Napisy" w menu Menu 1 (Płyta) (⇒ 14).

Pliki DivX video, w przypadku których nie jest wyświetlany napis "Włącz", nie zawierają tekstu napisów. Nie można wyświetlić tekstu napisów.

Typy plików tekstu napisów możliwe do wyświetlenia

Na tym urządzeniu może być wyświetlony tekst napisów, spełniający następujące warunki.

• Format pliku: MicroDVD, SubRip, lub TMPlayer
• Rozszerzenie pliku: ".SRT", ".srt", ".SUB", ".sub", ".TXT", lub ".txt"
• Nazwa pliku: Nie więcej niż 16 znaki, oprócz rozszerzenia pliku
• Plik wideo DivX i plik tekstu napisów znajdują się w tym samym folderze, a nazwy plików są takie same, oprócz rozszerzenia pliku.
• Jeżeli w tym samym folderze znajduje się więcej niż jeden plik tekstu napisów, są one wyświetlane w następującej kolejności, według priorytetu: “.srt”, “.sub”, “.txt”.

[NO TEXT]

• W zależności od metod używanych do tworzenia pliku lub od stanu nagrania, tylko część napisów może być wyświetlana lub napisy nie będą w ogółe wyświetlane.
• Tekst napisów nie może być wyświetlany podczas wyświetlania menu, lub podczas takich operacji, jak na przykład wykonywanie wyszukiwania.
• Jeżeli tekst napisów nie jest wyświetlany prawidłowo, spróbuj zmienić ustawienia napisów (⇒ 16).

Nośniki, które można odtwarzać

Płyty komercyjne

Typ urządzenia/Logo	Uwagi Wskazany jako
DVD-Video	Płyty Kina wysokiej jakość i płyty muzyczne	DVD-V
Video CD	Płyty muzyczne z wideo Włącznie z SVCD (Zgodnie z IEC62107)	VCD
CD	Płyty muzyczne	CD

Nagrane płyty i urządzenia USB

Typ urzadzenia/Logo	Formaty Wskazany	jako
DVD-R/RW •	Format DVD-Video• Format MP3• Format JPEG• Format DivX	DVD-VMP3JPEGDivX
DVD-R DL •R DL	Format DVD-Video• Format DivX	DVD-VDivX
+R/+RW/+R DL	• +VR (+R/+RW Video Recording) Format	DVD-V
CD-R/RW	• Format CD-DA• Format MP3• Format JPEG• Format DivX	CDMP3JPEGDivX
Urzadzenie USB	• Format MP3• Format JPEG• Format DivX	MP3JPEGDivX

- Przed odtwarzaniem, należy sfinalizować dysk na urządzeniu, na którym był nagrywany.

- W niektórych przypadkach odtwarzanie wszystkich wymienionych powyżej nośników może się okazać niemożliwe z powodu rodzaju nośnika, warunków nagrywania, metody nagrywania czy sposobu utworzenia plików (⇒ z prawej, Informacje o plikach MP3/JPEG/DivX).

- Podczas odtwarzania źródła DTS nie będzie słychać dźwięku z głośników.

Uwagi o używaniu płyt DualDisc

Strona treści cyfrowego audio płyty DualDisc nie jest zgodna z technicznymi specyfikacjami formatu Compact Disc Digital Audio (CD-DA), a więc odtwarzanie może nie być możliwe.

Płyty ta nie da się odtworzyć

Płyty Blu-ray, HD DVD, płyty AVCHD, DVD-RW wersja 1.0, DVD-Audio, DVD-ROM, DVD-VR, CD-ROM, CDV, CD-G, SACD, płyty z muzyką DTS, płyty WMA i Photo CD, DVD-RAM oraz "Chaoji VCD" dostępne na rynku, włącznie z płytami CVD, DVCD i SVCD niezgodnymi ze standardem IEC62107.

Systemy wideo

Urządzenie może odtwarzać PAL i NTSC, ale "System TV" (⇔ 17) urządzenia musi być zgodny z systemem telewizora.

[NO TEXT]

W zależności od wideo PAL na płycie, obraz może nie być wyświetlany poprawnie w telewizorze NTSC.

Środki ostrożności przy manipulowaniu płyt

• Nie naklejaj etykietek lub nalepek na płyty. Może to wypaczyć płytę, przez co będzie ona nie do użycia.
• Nie pisz na stronie eykietki długopisem kulkowym lub innym przyrządem do pisma.
• Nie używaj środków czyszczących w sprayu, benzyny, rozpuszczalnika, płynów przeciwdziałających elektrycznym ładunkom statycznym, lub wszelkich innych rozpuszczalników.
• Nie używaj środków ochronnych przed zadrapaniem lub okładek.
• Nie używaj następujących płyt:
  – Płyty z pozostałościami kleju po odklejonych nalepkach lub etykietkach (płyty z wypożyczalni, itp.).
  – Płyty silnie wypaczone lub pęknięte.
  – Płyty o nieregularnym obwodzie, jak na przykład w kształcie serca.

Informacje o plikach MP3/JPEG/DivX

MP3 (Rozszerzenie: “.MP3”, “.mp3”)

• Częstotliwość próbkowania i stopień kompresji:
• 8 kHz, 11,02 kHz, 12 kHz, 16 kHz, 22,05 kHz, 24 kHz (8 kbps do 160 kbps), 32 kHz, 44,1 kHz i 48 kHz (32 kbps do 320 kbps)
  • Znaczniki ID3: wersja 1, 2

JPEG (Rozszerzenie: “.JPG”, “.jpg”, “.JPEG”, “.jpeg”)

• Pliki JPEG wykonane cyfrową kamera, zgodną ze standardem DCF (Design rule for Camera File system) wersji 1.0 są wyświetlane.
• Pliki zmienione, edytowane lub zachowane przez komputerowe oprogramowanie edycji obrazów mogą nie być wyświetlane.

- Urządzenie to nie może wyświetlać filmów, MOTION JPEG i innych poodbnych formatów, nieruchomoch obrazów innych niż w formacie JPEG (np. TIFF), lub odtwarzać obrazy z dołączonym audio.

DivX (Rozszerzenie: “.DIVX”, “.divx”, “.AVI”, “.avi”)

- Pliki DivX większe niż 2 GB lub nie mające znacznika mogą nie być odtwarzane właściwie na tym urządzeniu.

- To urządzenie obsługuje wszystkie poziomy rozdzielczość do maksimum 720×480 (NTSC)/720×576 (PAL).

• Mogą być różnice w kolejności on the menu ekranu wyświetlacza i ekranu komputera.
• To urządzenie nie może odtwarzać plików zapisanych przy użyciu zapisu pakietowego.

DVD-R/RW

- Płyty muszą być zgodne z formatem UDF bridge (UDF 1.02/ISO9660).

- To urządzenie nie obsługuje zapisów wielosesyjnych. Odtwarzana jest tylko sesja domyślna.

CD-R/RW

- Płyty muszą być zgodne z formatem ISO9660 poziom 1 lub 2 (oprócz dla rozszerzonych formatów).

- To urządzenie obsługuje zapisy wielosesyjne, ale jeżeli jest otwarte wiele sesji potrzeba więcej czasu na rozpoczęcie odtwarzania. Aby tego uniknąć, pozostaw minimalną ilość sesji.

Urządzenie USB

- To urządzenie nie gwarantuje połączenia ze wszystkimi urządzeniami USB.

- Niniejsze urządzenie nie obsługuje ładowania urządzeń USB.

- Obsługiwane systemy plików to FAT12, FAT16 i FAT32.

- Niniejsze urządzenie obsługuje specyfikację USB 2.0 Full Speed.

Konserwacja

W żadnym wypadku nie należy używać do czyszczenia alkoholu, rozpuszczalnika lub benzyny

• W żadnym wypadku nie należy używać do czyszczenia alkoholu, rozpuszczalnika lub benzyny.
• Zanim użyjesz szmatek nasączonych chemicznymi środkami, przyczytaj uważnie instrukcje dołączoną do nich.

Nie należy używać będących w handlu środków do czyszczenia soczewek, gdyż mogą one spowodować niesprawność. Czyszczenie soczewek zazwyczaj nie jest konieczne, lecz jest ono uzależnione od warunków otoczenia, w którym pracuje aparatura.

Przed przemieszczaniem urządzenia, upewnij się, że taca płyt jest pusta. Niezastosowanie się do tych zaleceń może spowodować ryzyko poważnego uszkodzenia płyty i urządzenia.

Opcja instalacji głośnika

Przymocowane do ściany

Można przymocować wszystkie głośniki (oprócz subwoofera) do ściany.

- Ściana lub kolumna, do której głośniki mają nyc przymocowane, winna mieć nośność 10 kg na każdą śrubę. W przypadku montażu głośników na ścianie, zaleca się zasięgnąć porady specjalisty w zakresie prac budowlanych. Niewłaściwe zamocowanie grozi uszkodzeniem ściany i głośników, jak również obrażeniami ciała.

1 Wkręć śrubę (nie jest częścią zestawu) do ściany.

2 Przymocuj głośnik pewnie na śrubie (śrubach) w otworze (otworach).

np. Głośniki dźwięku przestrzennego
źLE DOBRZE
● W takim położeniu głośnik prawdopodobnie spadnie, jeśli zostanie poruszony w lewo lub w prawo.	● Przesunąć głośnik tak, by śruba znalazła się w takim położeniu.

Porady

W celu określenia położen śrub na ścianie skorzystaj z wymiarów podanych poniżej.

- Pozostaw co najmniej 20 mm nad głośnikiem oraz 10 mm z każdego boku w celu zapewnienia odpowiedniej ilości miejsca do zamocowania głośnika.

Głośniki dźwięku przestrzennego

Głośnik centralny

Głośniki przednie

Przymocuj do ściany, bez podstawy i stojaka

■ Zabezpieczanie głośników przed upadkiem

Głośniki przednie, Głośniki dźwięku przestrzennego, Głośnik centralny np. Głośniki przednie

Ponowne podłączenie kabla głośnika

Przewodnik poszukiwania niesprawności

Przed zażądaniem naprawy serwisowej, wykonaj następujące kontrole. Jeżeli masz wątpliwości co do pewnych punktów kontroli, lub podane w w następującym przewodniku środki zaradcze nie rozwiązują problemu, zwrócić się do twego dealera z prośbą o instrukcje.

Zasilanie

Brak zasilania.

Włóż stabilnie przewód sieciowy. (⇔ 9)

Urządzenie zostanie automatycznie przełączone na tryb oczekiwania.

• Tajmer trybu uśpienia działał i osiągnął limit ustalonego czasu. (→ 4)
• Urządzenie główne automatycznie przełącza się na tryb gotowości po 30 minutach bezczynności. (⇒ 4)

Zasilanie urządzenia zostanie wyłączone, gdy źródło dla telewizora zostanie zmienione.

Jest to normalne zjawisko podczas korzystania z funkcji VIERA Link "HDAVI Control 4 lub wersje późniejsze". Aby uzyskać więcej szczegółów, przeczytaj instrukcję obsługi telewizora.

Ogólne warunki pracy

Urządzenie nie reaguje, gdy wciśnięty jest jakikołwiek przycisk.

• To urządzenie nie może odtwarzać płyt innych, niż wymienione w danej instrukcji obsługi. (⇒ 19)
• Urządzenie może nie pracować właściwie z powodu piorunu, elektryczności statycznej lub innego zewnętrznego czynnika. Wyłącz urządzenie i ponownie załącz. W przeciwnym razie, wyłącz urządzenie, odłącz przewód sieciowy, i ponownie podłącz go.
• Utworzyła się skroplina. Odczekaj 1 do 2 godzin, by pozwolić jej wyparować.

Urządzenie nie reaguje gdy wciskane są przyciski pilota zdalnego sterowania.

• Sprawdź, czy bateria jest prawidłowo włóżona. (⇒ 9)
• Bateria jest wyczerpana. Wymień baterię na nową. (→ 9)
• Skieruj pilot zdalnego sterowania w stronę czujnika sygnału pilota i włącz. (⇔ 4)

Inne wyroby reagują na komendy pilota zdalnego sterowania.

Zmień tryb działania pilota zdalnego sterowania. (⇒ 4)

Nie można wyświetlić menu START.

Wyjmij płytę i ponownie naciśnij przycisk [START] ¹⁸ .

Nie ma obrazu lub dźwięku.

• Sprawdź wideo lub podłączenie głośnika. (⇒ 7, 8)
• Sprawdź wejście zasilania lub ustawienie wejścia podłączonego sprzętu i urządzenia głównego.
• Sprawdź, czy na płycie jest jakiś zapis.
• Podczas odtwarzania HD JPEG, obraz wideo nie będzie odtwarzany ze złącza VIDEO OUT.

Brak menu ekranowych.

JPEG Jest to normalne zjawisko podczas odtwarzania HD JPEG.

Zapomniałeś swoje hasło ograniczeń.

Przywróć wszystkie ustawienia na wstępne ustawienie fabryczne. Gdy źródłem jest "DVD/CD", a w urządzeniu nie ma płyty, naciśnij i przytrzymaj przycisk [▲ OPEN/CLOSE]② na urządzeniu głównym oraz [≥10]② na pilocie tak długo, aż komunikat "RESET" pojawi się na wyświetlaczu urządzenia głównego. Wyłącz urządzenie i włącz je ponownie. Wszystkie ustawienia powróca do wartości domyślnych.

Niektóre znaki nie są wyświetlane prawidłowo.

Znaki inne niż litery angielskiego alfabetu i arabskie cyfry mogą nie być wyświetlone prawidłowo.

Funkcja VIERA Link "HDAVI Control" nie reaguje.

W zależności od stanu tego urządzenia i podłączonego sprzętu, może zajść konieczność powtórzenia tych samych operacji, aby funkcja ta działała prawidłowo. (⇒ 15)

Ustawienie, które wykonałeś w "Proporcje obrazu" (⇒ 16, menu Wideo) lub "Wyświetlanie menu" (⇒ 16, menu Język) nie działają.

Ustawienia dla "Proporcje obrazu" ^※1 i "Wyświetlanie menu" ^※2 automatycznie nastąpią po informacji z telewizora. (⇒ 9, Easy setup (Łatwe ustawienia))

※1 Przy użyciu funkcji VIERA Link "HDAVI Control" z telewizorem kompatybilnym z "HDAVI Control 3 lub wersje późniejsze"
※2 Przy użyciu funkcji VIERA Link "HDAVI Control" z telewizorem kompatybilnym z "HDAVI Control 2 lub wersje późniejsze"

Działanie płyty

Zanim odtwarzanie rozpocznie się potrzebny jest pewien czas.

• Odtwarzanie może rozpocząć się nie od razu, gdy ścieżka MP3 posiada dane nieruchomocho obrazu. Nawet po tym, gdy ścieżka rozpocznie się, prawidłowy czas odtwarzania nie będzie wyświetlony. Jest to normalnym zjawiskiem. MP3
• Jest to normalnym zjawiskiem na DivX video. DivX

Pojawia się menu ekranowe podczas operacji pominięcia lub wyszukiwania. VCD

Jest to normalnym zjawiskiem dla Video CD.

Menu funkcji sterowania odtwarzaniem nie pojawia się. VCD ze sterowaniem odtwarzania

Naciśnij [MENU] ¹⁹ , aby włączyć PBC, a następnie naciśnij [RETURN] ²⁰ podczas odtwarzania.

Odtwarzanie nie zaczyna się.

• Jeżeli odtwarzasz treść DivX VOD, patrz domową stronę, na której zakupileś treść DivX VOD. (Przykład: http://vod.divx.com) DivX
• Jeżeli płyta zawiera CD-DA i inne formaty, prawidłowe odtwarzanie może nie być możliwe.

Nie ma napisów.

• Wyświetl napisy. ("Napisy" w Menu 1) (⇔ 14)
• Napisy mogą nie być wyświetlane, w zależności od płyty. DivX

Punkt B jest ustawiony automatycznie.

Koniec elementu staje się punktem B, gdy dochodzimy do niego.

Nie ma dostępu do menu Setup.

Wybierz "DVD/CD" lub "USB" jako źródło.

Dźwięk

Dźwięk jest skażony.

Format (częstotliwość próbkowania itp.) wejścia dźwięku cyfrowego nie jest obsługiwany przez urządzenie.

Efekty nie działają.

Niektóre efekty audio nie działają lub są mniej wyraziste na pewnych płytach.

W czasie odtwarzania słyszy się buczenie.

Obok urządzenia głównego znajduje się przewód sieciowy lub lampa fluorescentna. Oddalić inne urządzenia i kable od urządzenia głównego.

Nie ma dźwięku.

• Może być niewielka pauza w dźwięku, gdy zmieniasz prędkość odtwarzania.
• Jeśli źródłem wyjściowym jest sygnał bitstream, w urządzeniu zewnętrznym zmień dźwięk na PCM.
• Gdy używane jest wyjście HDMI, audio może nie być wyprowadzane z innych złącz.
• Audio może nie być wyprowadzane ze względu na sposób, w jaki utworzone są pliki. DivX
• Podczas odtwarzania źródła DTS nie będzie słychać dźwięku z głośników. Wybierz inne źródło audio (np. Dolby Digital). (⇒ 14)

Nie ma dźwięku z telewizora.

• Jeśli telewizor nie jest kompatybilny z ARC i używane jest tylko połączenie HDMI, potrzebne jest dodatkowe połączenie dźwięku. (→ 8)
• Sprawdź podłączenie dźwięku. Naciśnij [EXT-IN]④, aby wybrać odpowiednie źródło. (⇒ 8, 10)
• Gdy używasz podłączenie HDMI, upewnij się, że "Sygnał audio" w menu HDMI jest ustawione na "Włącz". (⇒ 17)

Brak dźwięku z głośników surround.

• Gdy używany jest tryb "Układ przestrz. (Zalecane)", naciśnij [SURROUND]⑪, aby wybrać "MULTI-CH". (⇒ 11)
• Gdy używany jest tryb "Układ przedni (Alternatywne)", naciśnij [SURROUND]⑪, aby wybrać "A.SRD". (⇒ 11)

Obraz USB

Obraz w telewizorze nie jest wyświetlony prawidłowo lub znika.

• Urządzenie i TV używają różnych systemów wideo. Użyj multi-systemu lub PAL TV.
• System używany na płycie nie jest zgodny z twoim telewizorem.
• Zmień ustawienia "System TV", aby dopasować je do telewizora. (⇒ 17) (W zależności od wideo PAL na płycie, obraz może nie być wyświetlany poprawnie w telewizorze NTSC.)
• Upewnij się, że urządzenie jest podłączone bezpośrednio do telewizora, i nie jest podłączone przez VCR. (⇒ 8)
• Ładowarki telefonów komórkowych mogą spowodować pewne zakłócenia.
• Jeżeli używasz wewnętrznej anteny telewizyjnej, zmień ją na antenę zewnętrzną.
• Przewód anteny telewizyjnej jest zbyt blisko od urządzenia. Przemieść go dalej od urządzenia.
• Odłącz część urządzeń HDMI.
• Kiedy używane jest złącze HDMI AV OUT, sprawdź, czy został wybrany sygnał wyjściowy video niezgodny z podłączonym telewizorem. Ustaw "Rozdzielcz.obrazu" w menu Wideo na "480p/576p". (⇒ 17)
• Obrazy wideo przekonwertowane na rozdzielczość 1920×1080 mogą mieć inny wygląd, niż rzeczywiste autentyczne źródła 1080p full-HD. Nie jest to usterką urządzenia głównego.
• Gdy kabel HDMI jest podłączony, nie będzie wyprowadzany sygnał RGB ze złącza SCART (AV). Jeżeli ma być użyte złącze SCART (AV), odłącz kabel HDMI i ponownie włącz/wyłącz to urządzenie.

Wielkość obrazu może nie być dopasowana do ekranu.

• Zmień "Proporcje obrazu" w menu Wideo. (⇒ 16)
  • Zmień format w telewizorze.
• Zmień ustawienie zoomu. ("Zbliżenie" w Menu 2) (⇒ 14)
• JPEG Jest to normalne zjawisko podczas odtwarzania HD JPEG. Ustaw "Tryb HD JPEG" na "Wyłączone", aby móc korzystać z funkcji zoomu. (⇒ 17)

Menu nie jest wyświetlone prawidłowo.

Przywróć współczynnik zoomu na "Standardowe". ("Zbliżenie" w Menu 2) (⇒ 14)

Wyświetlanie jest zniekształcone.

JPEG Jest to normalne zjawisko przy przełączaniu na/z odtwarzania HD JPEG.

Po wybraniu “Kino domowe” w “Wybór głośników” przy pomocy pilota telewizora, zmienia się także wybór wejścia telewizora.

Odlącz kabel HDMI od telewizora i podłącz go do innego złącza HDMI.

Nie udaje się czytać napędu USB lub jego treści.

• Format napędu USB lub jego treści jest/są niezgodne z systemem. (⇒ 16)
• Funkcja USB host tego wyrobu może nie działać z niektórychi urządzeniami USB.
• Urządzenia USB o pojemności ponad 32 GB może nie działać w niektórych przypadkach.

Powolne działanie urządzenia USB.

Urządzenie USB z dużym rozmiarem plików lub o dużej pojemności pamięci potrzebuje więcej czasu na odczytanie i wyświetlienie jego zawartości w telewizorze.

HDMI wyjście progresywne wideo

Pojawia się efekt ghostingu, gdy jest włączone HDMI wyjście progresywne.

Problem ten jest spowodowany przez metodę edycji lub materiał używany na DVD-Video, ale powinien ustąpić, jeżeli użyjesz wyjścia z przepłotem. Kiedy używane jest złącze HDMI AV OUT, ustaw "Rozdzielcz.obrazu" w menu Wideo na "480i/576i". Lub odlącz połączenie HDMI i użyj innego połączenia wideo. (⇒ 8, 17)

Radio

Dźwięk jest skażony lub słychać hałasy.

Wyreguluj pozycję anteny FM.

Słychać dźwięk udarowy.

Należy zachować odpowiednią odległość pomiędzy anteną a telewizorem.

Jeśli słychać nadmierny szum.

Zmień wyjście dźwięku na monofoniczne.

Naciśnij i przytrzymaj [PLAY MODE]⑨, aby wybrać "MONO".

Dźwięk zmienia się w monofoniczny.

- Aby anulować tryb, wciśnij i przytrzymaj przycisk ponownie, aż wyświetli się komunikat "AUTO ST". (Tryb będzie również skasowany, jeżeli zmienisz częstotliwość.)

W normalnej sytuacji wybierz "AUTO ST".

Komunikaty

Na ekranie telewizora lub urządzenia mogą się pojawić następujące komunikaty lub numery serwisowe.

Komunikaty wyświetlane w telewizorze

“∅”

Działanie jest zabonione przez urządzenie lub płytę.

"⊗ Nieprawidłowy region płyty"

Mogą być can odtwarzane tylko płyty DVD-Video, zawierające lub mające numer regionu jednakowy z numerem na tylnym panelu tego urządzenia. (⇒ Strona okładki)

Wyświetlacze urządzenia

"NO PLAY"

• Włożyłeś płytę, której urządzenie nie może odtworzyć; włóż płytę, możliwą do odtwarzania. (⇒ 19)
• Włożyłeś nie nagraną płytę.
• Włożyłeś płytę niesfinalizowaną.

"NO DISC"

- Nie włożyłeś płyty; włóż ją.

- Nie włożyłeś płyty prawidłowo; włóż ją prawidłowo. (⇒ 12)

"USB OVER CURRENT ERROR"

Urządzenie USB pobiera za dużo mocy. Przełącz na tryb "DVD/CD", wyjmij urządzenie USB i wyłącza urządzenie.

"F61"

Sprawdź i skoryguj podłączenie kabla głośnika. Jeżeli nie usunie to problemu, zwrócić się do dealera. (⇒ 7)

"F76"

Problem w zasilaniu. Zwróć się do dealera.

"DVD U11"

Płyta może być zabrudzona. Wytrzyj ją do czysta.

"SET OK"

Zostanie wyświetlony komunikat "SET OK", gdy wszystkie stacje zostaną ustawione i radio nastroi się na ostatnio nastawioną stację.

"ERROR"

• Wykonano nieprawidłową czynność. Przeczytaj instrukcję i spróbuj jeszcze raz.
• Jeśli nie powiedzie się automatyczne ustawienie wstępne, zostanie wyświetlony komunikat "ERROR". Ręcznie dokonaj automatycznego ustawiania stacji.

"TUNED/STEREO"

Komunikat jest wyświetlany, gdy odbierana jest transmisja radiowa stereo.

"TUNED"

Komunikat jest wyświetlany, gdy odbierana jest transmisja radiowa mono lub gdy wybrany został dźwięk mono.

“DVD H□□”

“DVD F□□□”

□ oznacza numer.

• Mogło nastąpić zakłócenie. Numery następujące po "H" i "F" zależą od stanu urządzenia. Wyłącz urządzenie i powtórz operacje. W przeciwnym razie, wyłącz urządzenie, odłącz przewód sieciowy, i ponownie podłącz je.
• Jeżeli numery serwisowe nie skasują się, zapisz numer i zwrócić się do wykwalifikowanego specjalisty serwisu.

“U70□”

□ oznacza numer. (Rzeczywisty numer, następujący po "U70" zależy od stanu urządzenia głównego.)

• Podłączenie HDMI działa w sposób nietypowy.
  – Podłączony sprzęt nie jest kompatybilny ze standardem HDMI.
  – Używaj kabli HDMI dużej prędkości.
  – Kabel HDMI jest za długi.
  – Kabel HDMI jest uszkodzony.

Uzgodnij tryby na urządzeniu głównym i pilocie zdalnego sterowania. W zależności od wyświetlonego numeru ("1" lub "2"), wciśnij i przytrzymaj wciśnięty [OK]⑧ i odpowiedni przycisk z cyfra ([1] lub [2]) przez przynajmniej 2 sekund. (⇒ 4)

Licencje

Wyprodukowano na licencji firmy Dolby Laboratories. Dolby, Pro Logic oraz symbol podwójnego D są znakami handlowymi firmy Dolby Laboratories.

Niniejszy produkt zawiera technikę zabezpieczenia przed kopiowaniem, która jest chroniona przez patenty USA i inne prawa własności intelektualnej firmy Rovi Corporation. Zabronione jest odtwarzanie kodu źródłowego i demontaż.

HDMI, logo HDMI oraz High-Definition Multimedia Interface są znakami towarowymi lub zarejestrowanymi znakami towarowymi HDMI Licensing LLC w Stanach Zjednoczonych i innych krajach.

HDAVI Control™ jest znakiem handlowym Panasonic Corporation.

Logo DVD jest znakiem towarowym DVD Format/Logo Licensing Corporation.

DivX®, DivX Certified® i powiązane logo są znakami towarowymi Rovi Corporation lub jej spółek zależnych i są używane na mocy licencji. DivX®, DivX Certified® and associated logos are trademarks of Rovi Corporation or its subsidiaries and are used under license.

Technologia kodowania dźwięku MPEG Layer-3 na licencji firmy Fraunhofer IIS i Thomson.

Specifikacje

SEKCJA WZMACNIACZA

Moc wyjściowa RMS: Tryb Dolby Digital

Przedni Kan.	160 W na kaźdy kanał (3 Ω), 1 kHz, 10 % THD
Kan. Surround	160 W na kaźdy kanał (3 Ω), 1 kHz, 10 % THD
Centralny Kan.	160 W na kaźdy kanał (3 Ω), 1 kHz, 10 % THD
Kan. Subwoofera	200 W na kaźdy kanał (3 Ω), 100 Hz, 10 % THD

Ogólna moc RMS trybu Dolby Digital 1000 W

TUNER FM, SEKCJA ZŁĄCZ

Pamięć Preset Stacje FM 30
Modulacja częstotliwości (FM)

Zakres częstotliwości	87,50 MHz do 108,00 MHz (50-kHz na krok)
Zaciski anteny	75 Ω (niezbalansowany)

Cyfrowe wejście audio

Optyczne wejście cyfrowe	Złącze optyczne
Częstotliwość próbkowania	32 kHz, 44,1 kHz, 48 kHz

Port USB

Standard USB	USB 2.0 Full Speed
Wspierany format plików mediów	MP3 (*.mp3)
	JPEG (*.jpg, *.jpeg)
	DivX (*.divx, *.avi)
System plików USB	FAT12, FAT16, FAT32
Zasilanie Portu USB	Maks. 1000 mA
Szybkość transmisji	Do 4 Mbps (DivX)

SEKCJA PŁYT

Odtwarzane płyty (8 cm lub 12 cm)

(1) DVD (DVD-Video, DivX*4,5)

(2) DVD-R (DVD-Video, MP3*2,4, JPEG*3,4, DivX*4,5)

(3) DVD-R DL (DVD-Video, DivX*4,5)

(4) DVD-RW (DVD-Video, MP3*2,4, JPEG*3,4, DivX*4,5)

(5) +R/+RW (Video)

(6) +R DL (Video)

(7) CD, CD-R/RW (CD-DA, Video CD, SVCD*1, MP3*2,4, JPEG*3,4, DivX*4,5)

※1 Zgodnie z norma IEC62107
※2 MPEG-1 Layer 3, MPEG-2 Layer 3, MPEG-2.5 Layer 3
※3 Pliki Exif Ver 2.1 JPEG Baseline
Rozdzielczość obrazu:
16:9 min. rozmiar 4×4, maks. rozmiar (720×8)×(405×8);
4:3 min. rozmiar 4×4, maks. rozmiar (720×8)×(540×8)
※4 Ogólna kombinowana maksymalna liczba rozpoznawalnych treści audio, obrazów i wideo oraz grup: 2600 audio, obraz i treści wideo i 259 grup. (Oprócz Foldera głównego)
※5 Odtwarza wideo DivX®

Przystawka

Długość fali (DVD/CD)	655/790 nm
Moc lasera KLASA 1

Wyprowadzanie audio (Płyta)

Liczba kanałów

5.1 kan. (FL, FR, C, SL, SR, SW)

SEKCJA WIDEO

System wideo PAL, NTSC
Wyjście wideo kompozytowe

Poziom sygnału wyjściowego	1 Vp-p (75 Ω)
Złącze	Gniazdo SCART (1 system)

Wyjście S-video

Y poziom sygnału wyjściowego	1 Vp-p (75 Ω)
C poziom sygnału wyjściowego	PAL; 0,3 Vp-p (75 Ω)NTSC; 0,286 Vp-p (75 Ω)
Złącze	Gniazdo SCART (1 system)

Wyjście wideo RGB

R poziom sygnału wyjściowego	0,7 Vp-p (75 Ω)
G poziom sygnału wyjściowego	0,7 Vp-p (75 Ω)
B poziom sygnału wyjściowego	0,7 Vp-p (75 Ω)
Złącze	Gniazdo SCART (1 system)

Wyjście HDMI AV

Złącze	Złącze 19-pin. typu A
DAVI Control	To urządzenie obsługuje funkcję “HDAVI Control 5”.

SEKCJA GŁOŚNIKÓW

Głośniki przednie SB-HF185

Typ	1 -ścież., 1 system głośnika (Bass reflex)
Głośnika (głośników)	Impedancja 3 Ω
Pełnozakresowy	6,5 cm Typ stożkowy
Wyjściowe ciśnienie dźwięku	79 dB/W (1 m)
Zakres częstotliwości	70 Hz do 25 kHz ( -16 dB)80 Hz do 22 kHz ( -10 dB)
Wymiary (Szer.×Wys.×Głęb.)	100,5 mm × 523 mm × 80 mm
Masa	0,9 kg

Cały zestaw z podstawą stojacą

Wymiary (Szer.×Wys.×Głęb.) maks.	292 mm×1185 mm×292 mm
Masa	2,42 kg

Wymiary (Szer.×Wys.×Głęb.) min.	292 mm×543 mm×292 mm
Masa	1,58 kg

Głośniki dźwięku przestrzennego SB-HS190

Typ	1 -ścież., 1 system głośnika (Bass reflex)
Głośnika (głośników)	Impedancja 3 Ω
Pełnozakresowy	6,5 cm Typ stożkowy
Wyjściowe ciśnienie dźwięku	78 dB/W (1 m)
Zakres częstotliwości	95 Hz do 25 kHz (-16 dB)
	125 Hz do 22 kHz (-10 dB)
Wymiary (Szer.×Wys.×Głęb.)	80 mm×139 mm×70 mm
Masa	0,37 kg

Głośnik centralny SB-HC185

Typ	1 -ścież., 1 system głośnika (Bass reflex)
Głośnika (głośników)	Impedancja 3 Ω
Pełnozakresowy	6,5 cm Typ stożkowy
Wyjściowe ciśnienie dźwięku	79 dB/W (1 m)
Zakres częstotliwości	95 Hz do 25 kHz (-16 dB)
	125 Hz do 22 kHz (-10 dB)
Wymiary (Szer.×Wys.×Głęb.)	146,5 mm×84 mm×78 mm
Masa	0,5 kg

Głośnik niskotonowy SB-HW185

Typ	1 -ścież., 1 system głośnika (Bass reflex)
Głośnika (głośników)	Impedancja 3 Ω
Pełny woofer	20 cm Typ stożkowy
Wyjściowe ciśnienie dźwięku	83 dB/W (1 m)
Zakres częstotliwości	35 Hz do 220 Hz (-16 dB)
	40 Hz do 180 Hz (-10 dB)
Wymiary (Szer.×Wys.×Głęb.)	232 mm×406 mm×316 mm
Masa	5,7 kg

DANE OGÓLNE

Zasilanie	AC 220 V do 240 V, 50 Hz
Pobierana moc	Główne urządzenie 75 W
Wymiary (Szer.×Wys.×Głęb.)	430 mm×47 mm×263 mm
Masa	Główne urządzenie 2,4 kg
Zakres temperatur działania	0 °C do +40 °C
Zakres wilgotności działania	35 % do 80 % RH (bez skropliny)

Pobierana moc w trybie oczekiwania

około 0,4 W

1 Dane techniczne mogą podlegać zmianom bez uprzedzenia. Masa i wymiary są przybliżone.
2 Całkowite zniekształcenie harmoniczne mierzone jest przez cyfrowy analizator widma.

Zasady bezpieczeństwa

OSTRZEËENIE

Urządzenie

• Aby ograniczyć niebezpieczeństwo pożaru, porażenia prądem lub uszkodzenia urządzenia,
  – Nie należy wystawiać urządzenia na działanie deszczu, wilgoci, kapanie lub zachlapanie.
  – Na urządzeniu nie należy ustawiać żadnych naczyń zawierających płyny, takich jak wazony.
  – Należy korzystać wyłącznie z zalecanych akcesoriów.
  – Nie należy demontować obudowy urządzenia.
  – Nie należy podejmować prób samodzielnej naprawy. Naprawę urządzenia należy zlecić wykwalifikowanym pracownikom serwisu.
  – Należy uważać, aby do wnętrza urządzenia nie dostały się metalowe przedmioty.
  – Na urządzeniu nie wolno umieszczać żadnych ciężkich przedmiotów.

Przewód zasilania

• Aby ograniczyć niebezpieczeństwo pożaru, porażenia prądem lub uszkodzenia urządzenia,
  – Należy się upewnić, że napięcie źródła zasilania odpowiada napięciu podanemu na urządzeniu.
  – Dokładnie podłączyć wtyczkę przewodu zasilającego do gniazda ściennego.
  – Nie wolno ciągnąć za przewód, zginać go ani kłaść na nim ciężkich przedmiotów.
  – Nie wolno dotykać wtyczki mokrymi rękami.
  – Przy odłączaniu przewodu należy chwycić za wtyczkę.
  – Nie wolno podłączać urządzenia do uszkodzonego gniazda ściennego oraz gdy wtyczka przewodu zasilającego jest uszkodzona.
• Urządzenie należy zainstałować w takim miejscu, aby można było natychmiast odłączyć przewód zasilający od gniazda w przypadku wystąpienia jakichkolwiek problemów.

UWAGA

Urządzenie

• W tym urządzeniu znajduje się laser. Wykonywanie regulacji innych niż opisane lub postępowanie w sposób nieprzewidziany w instrukcji obsługi grozi niebezpiecznym naświetleniem promieniami lasera.
• Nie należy umieszczać na urządzeniu źródeł otwartego ognia, takich jak zapalone świece.
• To urządzenie może odbierać zakłócenia wywołane użyciem telefonu komórkowego. Jeżeli takie zakłócenia wystąpią, wskazane jest zwiększenie odległości pomiędzy urządzeniem a telefonem komórkowym.
• Urządzenie jest przeznaczone do używania w klimacie umiarkowanym.

Wybór miejsca

• Urządzenie należy ustawić na równej powierzchni.
• Aby ograniczyć niebezpieczeństwo pożaru, porażenia prądem lub uszkodzenia urządzenia,
  – Niniejszego urządzenia nie należy instalować lub umieszczacą w szafce na książki, zabudowanej szafce lub innej ograniczonej przestrzeni, w celu zapewnienia dobrej wentylacji.
  – Nie należy zasłaniać otworów wentylacyjnych urządzenia gazetami, obrusami, zasłonami i podobnymi przedmiotami.
  – Urządzenie należy chronić przed bezpośrednim działaniem promieni słonecznych, wysoką temperaturą, wysoką wilgotnością oraz nadmiernymi organiami.

Baterie

• Istnieje niebezpieczeństwo wybuchu w przypadku, gdy baterie zostaną nieprawidłowo włożone. Baterie należy wymieniać wyłącznie na baterie typu zalecanego przez producenta.
• Nieprawidłowe obchodzenie się z bateriami może prowadzić do wycieku elektrolitu i może być także przyczyną pożaru.
  – Nie ogrzewaj i nie wrzucaj do ognia.
  – Nie należy pozostawiać baterii przez dłuższy czas w samochodzie z zamkniętymi drzwiami i oknami wystawionym na bezpośrednie działanie promieni słonecznych.
  – Nie demontuj i nie powoduj zwarcia.
  – Baterii alkalicznych lub manganowych nie należy ładować ponownie.
  – Nie używaj baterii, z których usunięta została osłona.
  – Baterię należy wyjąć, jeżeli pilot nie będzie używany przez dłuższy czas. Należy ją przechowywać w chłodnym, ciemnym miejscu.

- W przypadku utylizacji baterii, należy się skontaktować z lokalnymi władzami lub ze sprzedawcą celem uzyskania informacji o prawidłowym sposobie postępowania.

Informacja dla użytkowników o gromadzeniu i pozbywaniu się zużytych urządzeń i baterii

Niniejsze symbole umieszczane na produktach, opakowaniach i/lub w dokumentacji towarzyszącej oznaczają, że nie wolno mieszać zużytych urządzeń elektrycznych i elektronicznych oraz baterii z innymi odpadami domowymi.

W celu zapewnienia właściwego przetwarzania, utylizacji oraz recyklingu zużytych produktów i baterii, należy oddawać je do wyznaczonych punktów gromadzenia odpadów zgodnie z przepisami prawa krajowego oraz postanowieniami Dyrektyw 2002/96/WE i 2006/66/WE.

Prawidłowe pozbywanie się w/w produktów i baterii pomaga oszczędzać cenne zasoby naturalne i zapobiegać potencjalnemu negatywnemu wpływowi na zdrowie człowieka oraz stan środowiska naturalnego, który towarzyszy niewłaściwej gospodarce odpadami.

Więcej informacji o zbiórce oraz recyklingu zużytych produktów i baterii można otrzymać od władz lokalnych, miejscowego przedsiębiorstwa oczyszczania lub w punkcie sprzedaży, w którym użytkownik nabył przedmiotowe towary.

Za niewłaściwe pozbywanie się powyższych odpadów mogą grozić kary przewidziane przepisami prawa krajowego.

Dotyczy użytkowników firmowych działających na terenie Unii Europejskiej

Chcąc w odpowiedni sposób pozbyć się urządzeń elektrycznych lub elektronicznych, należy skontaktować się ze sprzedawcą lub dostawcą, który udzieli dalszych informacji.

[Informacje o pozbywaniu się w/w urządzeń w państwach trzecich] Niniejsze symbole obowiązują wyłącznie na terenie Unii Europejskiej. Chcąc pozbyć się w/w urządzeń elektrycznych lub elektronicznych, należy skontaktować się z władzami lokalnymi lub sprzedawcą w sprawie właściwego sposobu wyrzucania tego rodzaju przedmiotów.

Dotyczy symbolu baterii (symbole przykładowe):

Ten symbol może występować wraz z symbolem pierwiastka chemicznego. W takim przypadku spełnia on wymagania Dyrektywy w sprawie określonego środka chemicznego.
