MMP12 - Klimatyzator Manta - Bezpłatna instrukcja obsługi

Marka	Manta
Model	MMP12
Typ urządzenia	Przenośny klimatyzator
Wydajność chłodzenia	12000 BTU (około)
Tryby pracy	Chłodzenie, Grzanie, Osuszanie, Wentylator, Auto
Zasilanie	220-240V ~ 50Hz (lub 115V ~ 60Hz zgodnie z tabliczką znamionową)
Prędkości wentylatora	Wysoka, Średnia, Niska
Timer	24-godzinny timer włączania/wyłączania
Pilot zdalnego sterowania	W zestawie (model R51H/R51H/C, zasięg 8m)
Zbiornik na wodę	Zbiornik wewnętrzny ze wskaźnikiem pełnego (migająca czerwień)
Opcje odprowadzania wody	Ręczne opróżnianie zbiornika lub ciągły wąż odpływowy
Filtr powietrza	Zmywalny, czyść co 2 tygodnie
Funkcje bezpieczeństwa	Automatyczne wyłączanie przy pełnym zbiorniku, ochrona kompresora (opóźnienie 3 min)
Akcesoria w zestawie	Przewód wydechowy, zestaw do okna, adaptery, wąż odpływowy, opaska na przewód zasilający
Wymagana przestrzeń	Min. 30 cm od ścian/przeszkód

Często zadawane pytania - MMP12 Manta

Co zrobić, jeśli urządzenie nie uruchamia się po naciśnięciu przycisku POWER?

Sprawdź, czy zbiornik na wodę jest pełny (miga czerwony wskaźnik). Jeśli tak, opróżnij zbiornik na wodę. Upewnij się również, że temperatura w pomieszczeniu mieści się w zakresie roboczym (chłodzenie: 17-32°C, grzanie: 5-30°C).

Jak wyczyścić filtr powietrza?

Zdejmij pokrywę filtra i wyjmij filtr. Umyj go delikatnie w ciepłej wodzie (40°C) z neutralnym detergentem, spłucz i wysusz w zacienionym miejscu. Zamocuj ponownie i załóż pokrywę. Czyść co dwa tygodnie.

Co oznacza kod błędu P1?

P1 oznacza, że zbiornik na wodę jest pełny lub nie jest prawidłowo ustawiony. Wyjmij zbiornik, opróżnij go i włóż poprawnie. Wskaźnik przestanie migać.

Czy mogę użyć przedłużacza?

Nie, nie używaj zwykłego przedłużacza. W razie potrzeby używaj tylko zatwierdzonego przedłużacza do klimatyzatora. Urządzenie powinno być podłączone bezpośrednio do uziemionego gniazdka.

Jak ustawić timer?

Naciśnij TIMER ON, gdy urządzenie jest wyłączone, aby ustawić automatyczne włączanie, lub TIMER OFF, gdy jest włączone, aby ustawić automatyczne wyłączanie. Ustaw czas w krokach co 0,5 godziny do 10 godzin, a następnie co 1 godzinę do 24 godzin. Anuluj, ustawiając 0.0.

Dlaczego urządzenie nie chłodzi wystarczająco?

Sprawdź, czy okna i drzwi są zamknięte, przewód wydechowy jest prawidłowo podłączony i nie jest zablokowany, ustawiona temperatura jest wystarczająco niska, a filtr powietrza jest czysty. Jeśli to możliwe, usuń źródła ciepła.

Jak korzystać z opcji ciągłego odprowadzania wody?

Wyjmij zatyczkę odpływową z tyłu, podłącz ciągły wąż odpływowy (niektóre modele go zawierają) i podłącz wąż ogrodowy (nie w zestawie), aby skierować wodę do odpływu podłogowego. Uwaga: może to zmniejszyć wydajność chłodzenia.

Co zrobić, jeśli kompresor nie działa i pojawia się P2?

P2 oznacza, że dolna tacka jest pełna wody. Wyjmij dolną zatyczkę odpływową i spuść wodę na zewnątrz. Upewnij się, że urządzenie stoi na równej powierzchni.

Jak przechowywać urządzenie przez dłuższy czas?

Wyjmij dolną gumową zatyczkę i podłącz ciągły wąż odpływowy, aby usunąć pozostałą wodę. Zwiń przewód zasilający i spięj go dołączoną opaską. Wyczyść filtr i przechowuj w suchym miejscu.

Jaki jest zalecany zakres temperatury dla trybu grzania?

Tryb grzania działa w zakresie 5°C do 30°C (41°F - 86°F). Dla komfortu ustaw między 21°C a 28°C (70°F - 82°F).

INSTRUKCJA OBSŁUGI MMP12 Manta

Aby zapewnić prawidłową obsługę sprzętu

zapoznaj się dokładnie z instrukcją

i zachowaj ją na przyszłość.

6 stopni regulacji mocy

Funkcja Timera

Gotowanie pod jednym przyciskiem

9 trybów „autogotowania”

Automatyczne rozmrażanie

Łatwa obsługa

Wielkość talerza: 245mm

Elektroniczna blokada przed dziećmi

Funkcja gotowania kombinowanego

MM414 Microwave

Sterowanie elektroniczne

Moc mikrofal 1200W/ Moc grila 1000W

6 stopni regulacji mocy

Funkcja Timera

Gotowanie pod jednym przyciskiem

9 trybów „autogotowania”

Automatyczne rozmrażanie

Łatwa obsługa

Wielkość talerza: 270mm

Elektroniczna blokada przed dziećmi

Funkcja gotowania kombinowanego

Ruszt do grila w komplecie

MMP12 Portable Air Conditioner

Instrukcja obsługi

Wskazówki i zalecenia....7

Utylizacja 7

Zasady bezpieczeństwa....7

Akcesoria 7

Wykaz elementów 8

Panel sterowania 9

Funkcje przycisków na panelu sterowania....9

Zanim uruchomisz urządzenie....10

Wymagania elektryczne....10

Użytkowanie 10

Chłodzenie 10

Usuwanie wilgoci 10

Ogrzewanie 11

Nawiew....11

Ustawienie zegara sterującego 11

Opróżnianie zbiornika wody....11

Ciągłe oróżnianie zbiornika wody.... 12

Montaż urządzenia 12

Instalacja wkładki rozsuwanej 12

Ważne 12

Instalacja węża wylotowego.... 13

Utrzymanie i konserwacja....14

Filtr powierza.... 14

Obudowa urządzenia....14

Niewykorzystywanie urządzenia przez dłuższy czas. 14

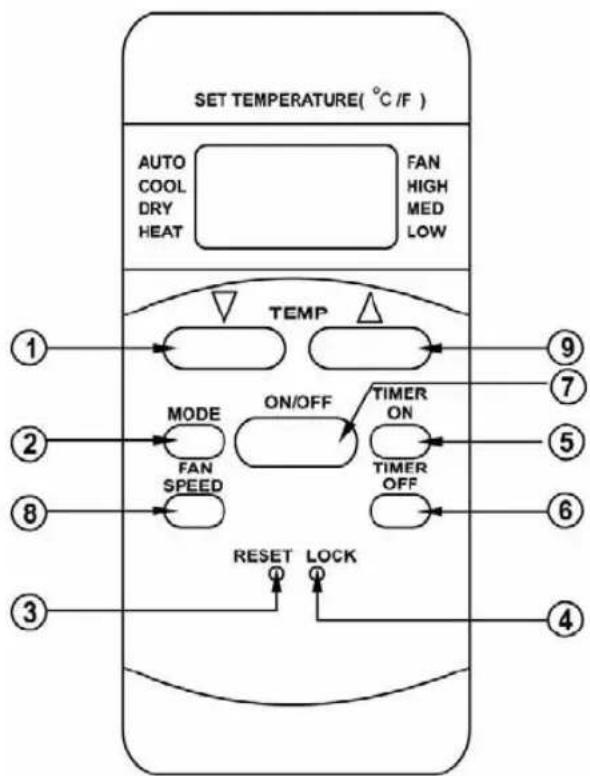

Pilot 15

Charakterystyka....15

Wyświetlacz 16

Obsługa pilota! 16

Specyfikacja....17

Wykrywanie i usuwanie usterek....18

MMP12 Portable Air Conditioner

User's Manual

Energy Save....19

Akcesoria 19

Control panel 21

Wskazówki i zalecenia

Pozniższa treść dotyczy tylko krajów europejskich

Utylizacja

Nie wyrzucaj tego klimatyzatora do niesegregowanych odpadów komunalnych. Odpadki tego typu muszą być zbierane odrębnie w celu dalszego recyklingu.

Zabrania się wyrzucania tego urządzenia do odpadów domowych. W celu utylizacji urządzenia, wykorzystaj jedna z podanych możliwości:

• Władze lokalne zorganizowały system zbierania odpadów, w którym przewidziano bezpłatny odbiór elektrośmieci.
• Przy zakupie nowego produktu sprzedawca bezpłatnie odbierze stary sprzęt.
  ● Producent odbierze od użytkownika stare urządzenie do utylizacji.
• Stary produkt zawiera wartościowe elementy, które mogą być sprzedane w punktach skupu złomu metalowego.

Dzikie wysypiska śmieci w lasach oraz na polach stanowią zagrożenie dla zdrowia, gdy niebezpieczne sytuacje przenikną do wód gruntowych i dostaną się do łańcucha pokarmowego.

Zasady bezpieczeństwa

1. Niniejszy klimatyzator nie jest wyposażony w wentylator przenośny służący do pobierania świeżego powietrza z zewnątrz. Jeżeli korzystasz z gazowych lub olejowych urządzeń grzewczych, które zużywają tlen w tym samym pomieszczeniu musisz często otwierać drzwi lub okna. W przeciwnym razie, w sytuacjach ekstremalnych, istnieje zagrożenie uduszeniem się.

2. Nie wolno korzystać z urządzenia w następujących miejscach.

● W pobliżu źródeł ognia.
- W miejscach, w których może być rozlany olej lub paliwa.
- W miejscach wystawionych na bezpośrednie działania słońca.
- W miejscach, w których może być rozlewana (rozpryskiwana) woda.
● W pobliżu łazienki, prysznica lub basenu.
● W szklarniach.

1. Nigdy nie wkładaj palców lub innych obcych przedmiotów do wylotu powietrza. Zwróć szczególną uwagę na ostrzeżenie dzieci przed tymi zagrożenia-mi.
2. W celu utrzymywania kompresora we właściwym stanie, zawsze przechowuj urządzenia w pozycji pionowej.
3. Przed przystąpieniem do czyszczenia, upewnij się, że urządzenie zostało wyłączone z gniazdka.
4. Nie wolno umieszczać urządzeń grzewczych tuż pod gniazdkiem.
5. W przypadku przykrycia klimatyzatora istnieje ryzyko jego przegrzania.
6. Nie używaj urządzenia z uszkodzonym kablem zasilającym oraz gniazdkiem oraz, gdy nie funkcjonuje ono właściwie, albo zostało opuszczone lub uszkodzone i inny sposób. Dostarcz urządzenie do najbliższego autoryzowanego serwisu w celu jego sprawdzenia, regulacji lub naprawy.

Uwaga!

Uszkodzony kabel zasilający musi być wymieniony przez producenta lub jego przedstawiciela serwisowego, albo innego wykwalifikowanego pracownika

Akcesoria

Przewód giętki wylotowy z adapterem x 1

Adapter wylotowy do ściany A x1 (x)

Adapter wylotowy do okna (*) (płaski wylot) x1

Kołki rozporowe (x) x 4

Pasek do spinania przewodu zasilającego x 1

Rurka spustowa (wypuszczanie ciągłe) (niektóre modele jej nie posiadają x 1

Rurka spustowa (podłączona do zbiornika) x 1

Wkładka rozsuwana do okna x1

- Sprawdź czy wszystkie akcesoria znajdują się w opakowaniu, skorzystaj z instrukcji montażu w zakresie ich wykorzystania

MMP12 Portable Air Conditioner

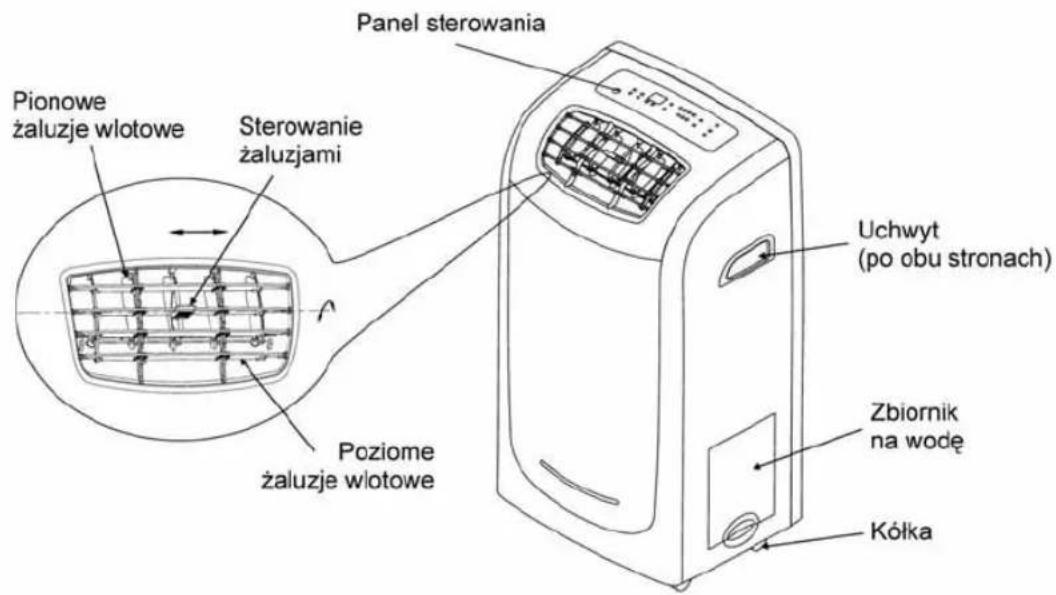

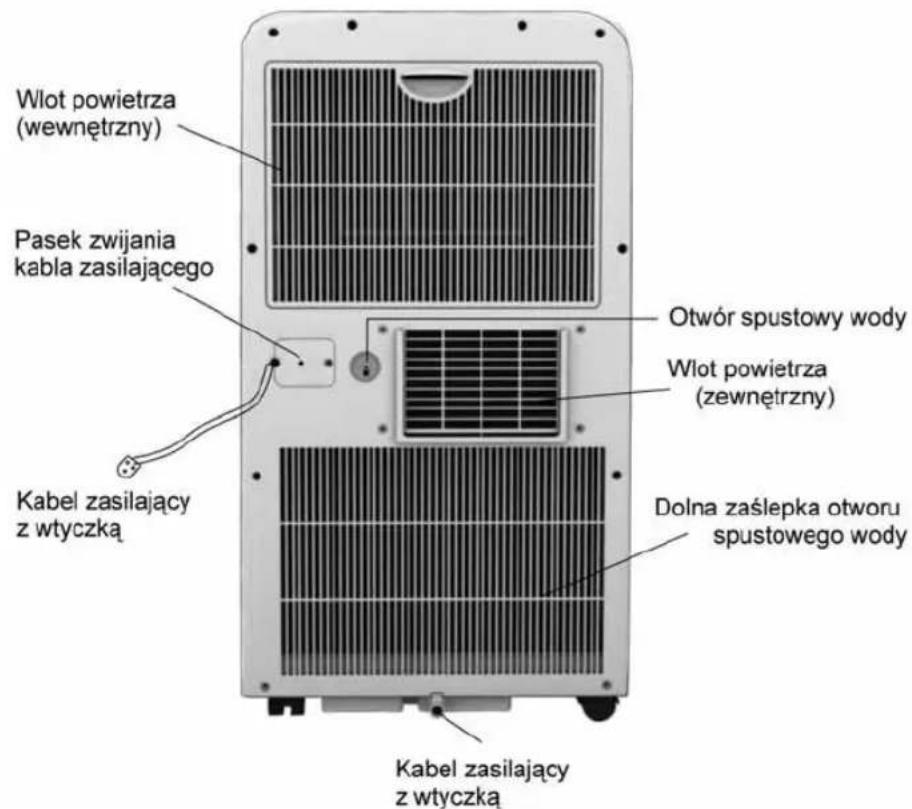

Wykaz elementów

MMP12 Portable Air Conditioner

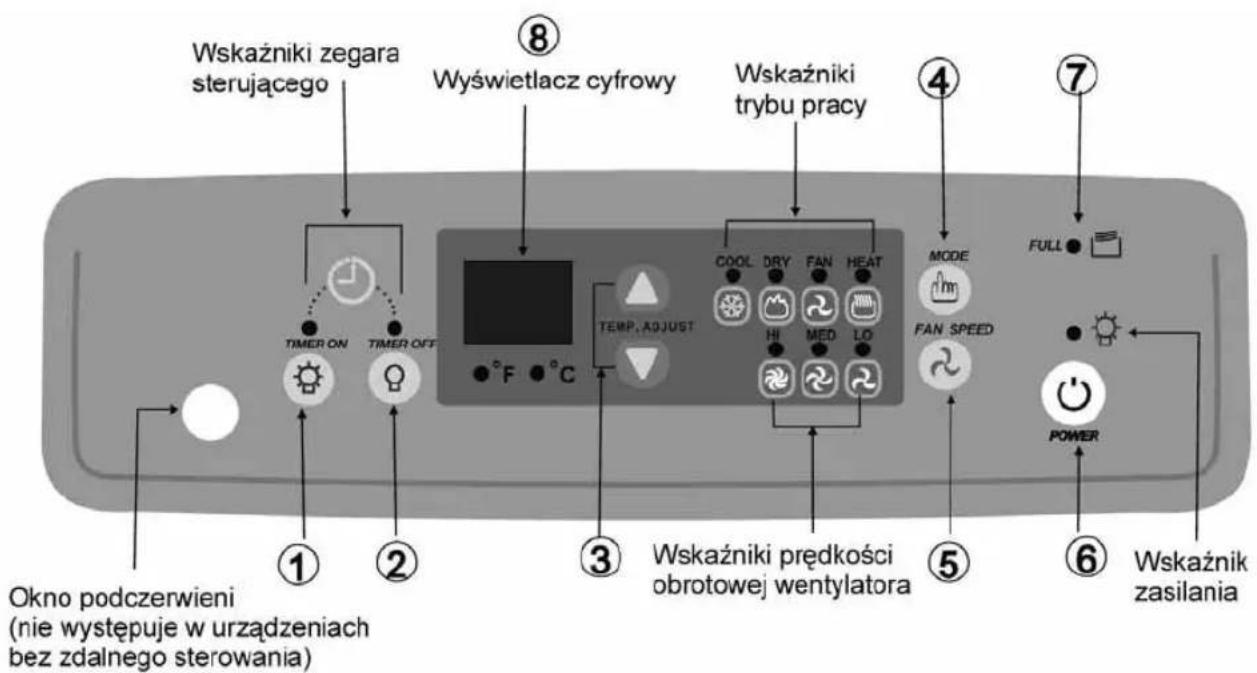

Panel sterowania

Funkcje przycisków na panelu sterowania

1. Włącznik zegara sterującego (TIMER ON) – Umożliwia ustawienie i regulację czasu automatycznego włączenia urządzenia.
2. Wyłącznik zegara sterującego (TIMER OFF) – Umożliwia ustawienie i regulację czasu automatycznego wyłączenia urządzenia.
3. Przyciski regulacji temperatury (TEMP. ADJUST):

▲ zwiększanie temperatury o ^ C/2°F
▼ zmniejszanie temperatury o 1C/2°F
4. Przycisk wyboru trybu pracy (MODE) – Umożliwia wybór następujących trybów pracy:

CHŁODZENIE (COOL) – USUWANIE WILGOCI (DRY)

- NAWIEW (FAN) - OGRZEWANIE (HEAT).

Uwaga!

Tryb OGRZEWANIE występuje tylko w modelach wyposażonych w funkcję OGRZEWANIE/CHŁODZENIE.

Wybrany tryb pracy sygnalizowany jest świecącą zielona lampką.

1. Przycisk wyboru prędkości obrotowej wentylatora (FAN SPEED) – Umożliwia wybór opcji: obroty WYSKOKIE (HI) – ŚREDNIE (MED) – NISKIE (LO).

Wybrana prędkość sygnalizowana jest świecącą zielną lampką.

Opcje prędkości obrotowej wentylatora:

CHŁODZENIE – (3 prędkości) wysoka – średnia – ni- ska,

OGRZEWANIE – (3 prędkości) wysoka – średnia – ni- ska,

USUWANIE WIGOCI – (1 prędkość) – wysoka,

NAWIEW – (3 prędkości) wysoka – średnia – niska.

1. Przycisk włączania urządzenia (POWER) – Umożli-wia włączenie i wyłączenie urządzenia.
2. Lampka wskaźnikowa napełnienia woda (FULL).

Lampka zaczyna migotać kolorem czerwonym, gdy poziom wody w zbiorniku przekroczy maksymalny ustawiony poziom lub, gdy pojemnik nie jest prawidłowo ustawiony w obudowie.

Tabela przeliczania skali Celsjusza na Fahrenheit
°C	10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33
°F	48 50 52 54 56 58 60 62 64 66 68 70 72 74 76 78 80 82 84 86 88 90 92 94

MMP12 Portable Air Conditioner

Zanim uruchomisz urządzenie

1. Wybierz odpowiednie miejsce zapewniające łatwy dostęp do gniazdka.
2. Zamontuj wkładkę rozsuwaną oraz elastyczny wąż wylotowy, jak pokazano na rysunkach.

Czynności wymienione w pkt. 2 wymagane są tylko w przypadku pracy w trybie CHŁODZENIE.

1. Podłącz urządzenie do prawidłowo uziemionego gniazdka zasilającego 220-240V\~50 Hz lub 115V\~60 Hz (patrz – tabliczka znamionowa na prawej stronie obudowy). Nie używaj zwykłego przewodu przedłużającego. W razie po-trzeby użycia przedłużacza stosuj wyłącznie przewód zatwierdzony dla stosowania z klimatyzatorami.

2. Wlóż pasek mocujący w otwór na tylnej ścianie obudowy urządzenia, zwiń nadmierną długość i przymocuj paskiem do obudowy.

3. Upewnij się, czy zbiornik na wodę jest prawidłowo ustawiony w obudowie, w przeciwnym razie urządzenie nie będzie działać.

4. Wciśnij przycisk zasilania w celu włączenia urządzenia.

Wymagania elektryczne

1. Instalacja elektryczna musi być zgodna z obowiązującymi przepisami miej-scowymi i krajowymi oraz musi być zainstalowana przez uprawnionego elektryka. W razie wątpliwości dotyczących poniższych wskazówek skorzystaj z pomocy elektryka.
2. Sprawdź dostępne źródło zasilania w energię elektryczną, rozwiąż wszystkie problemy przed zainstalowaniem i uruchomieniem urządzenia.
3. Dla Twego bezpieczeństwa oraz ochrony klimatyzatora, urządzenie jest uzie-mione przez kabel zasilający, z chwilą jego włączenia do odpowiedniego gniazdka. Jeżeli nie jesteś pewien, czy gniazdko jest prawidłowo uziemione skorzystaj z pomocy elektryka.
4. Tabliczka znamionowa umieszczona jest na prawej stronie obudowy; zawiera ona wszystkie niezbędne dane elektryczne i techniczne.
5. W celu uniknięcia możliwości doznania uszczerbku na zdrowiu zawsze wyłącz przewód zasilający z gniazdka przed instalacją lub serwisowaniem urządze-nia.

Użytkowanie

Chłodzenie

(Zakres pracy w temperaturach 17°C – 32°C)

Naciskaj przycisk trybu pracy do chwili zapalenia się lampki CHŁODZENIE.

• Naciśnij przyciski regulacji temperatury w celu ustawienia żądanej tempe-ratury pomieszczenia. Przycisk umożliwia ustawienie temperatury w zakre-sie 17°C – 30°C.
• Naciśnij przycisk PRĘDKOŚĆ WENTYLATORA, w celu ustawienia żąda-nej prędkości obrotowej wentylatora.

Usuwanie wilgoci

(Zakres pracy w temperaturach 13C – 32°C).

- Naciskaj przycisk trybu pracy do chwili zapalenia się lampki USUWANIE WILGOCI.

MMP12 Portable Air Conditioner

• W trybie tym możesz ustawiać prędkość obrotową wentylatora lub regulować temperaturę. Silnik wentylatora pracuje na wysokich obrotach.
• W celu uzyskania jak najlepszego efektu odprowadzania wilgoci w pomieszczeniu zamknij wszystkie drzwi i okna.
• Nie umieszczaj węża wylotowego w oknie.

Uwaga!

Jeżeli w czasie trybów pracy CHŁODZENIE i USUWA-NIE WILGOCI, praca kompresora zostanie nagle przerwana, (wyłączenie z gniazdka, brak zasilania) i natychmiast ponownie wznowiona, system ochrony kompresora włącza się samoczynnie. Kompresor nie może pracować w trybie ochrony. Wyłączenie systemu ochrony kompresora następuje samoczynnie po ok. 3 minutach.

Ogrzewanie

Typ urządzenia o działaniu wyłącznie chłodzącym nie posiada tej funkcji

(Zakres pracy w temperaturach 5C – 30°C)

• Naciskaj przycisk trybu pracy do chwili zapalenia się lampki OGRZEWANIE.
• Naciśnij przyciski regulacji temperatury w celu ustawienia żądanej temperatury pomieszczenia. Przycisk umożliwia ustawienie temperatury w zakre-sie 17°C – 30°C.
• Naciśnij przycisk PRĘDKOŚĆ WENTYLATORA, w celu ustawienia żądanej prędkości obrotowej wentylatora.
• Nie umieszczaj węża wylotowego w oknie.

Nawiew

• Naciskaj przycisk trybu pracy do chwili zapalenia się lampki NAWIEW.
• Naciśnij przycisk PŘEDKOŚĆ OBROTOWA WENTYLATORA w celu ustawienia żądanej prędkości. W tym trybie nie możesz regulować temperatury.
• Nie umieszczaj węża wylotowego w oknie.

Ustawienie zegara sterującego

Ustawienie czasu automatycznego włączenia.

• Naciśnij przycisk TIMER ON przy wyłączonym urządzeniu,
  Naciskaj ten przycisk lub trzymaj go wciśnięty do chwili ustawienia żąda-nego czasu włączenia klimatyzatora. Możliwe jest programowanie czasu włączenia w zakresie: 0.5-1.0-1.5-2.0-2.5-3.0-3.5-4.0-4.5-5.0-5.5-6.0-6.5-7.0-7.5-8.0-8.5-9.0-9.5-10-11-12-13-14-15-16-17-18-19-20-21-22-23-24-0.0.

- Czas automatycznego włączenia urządzenia można regulować od godz. 0.00 do 24.00.

Ustawienie czasu automatycznego wyłączenia

• Naciśnij przycisk TIMER OFF przy włączonym urządzeniu,
  Naciskaj ten przycisk lub trzymaj go wciśnięty do chwili ustawienia żąda-nego czasu wyłączenia klimatyzatora. Możliwe jest programowanie czasu włączenia w zakresie: 0.5-1.0-1.5-2.0-2.5-3.0-3.5-4.0-4.5 -5.0-5.5-6.0-6.5-7.0-7.5-8.0-8.5-9.0-9.5-10-11-12-13-14-15-16-17-18-19-20-21-22-23-24-0.0

- Czas automatycznego wyłączenia urządzenia można regulować od godz. 0.00 do 24.00

Opróżnianie zbiornika wody

Podczas chłodzenia

• Zainstaluj elastyczny wąż wylotowy oraz wkładkę rozsuwaną.
• Jeżeli woda w zbiorniku wewnętrznymi osiągnie ustalony poziom, urządzenie automatycznie zatrzyma się. Silnik wentylatora będzie nadal pracował.
• Ostrożnie wyjmij zbiornik wody z obudowy i wylej wodę, a następnie umieść zbiornik w obudowie.

Podczas usuwania wilgoci

• Wyjmij zaślepkę z tyłu obudowy urządzenia i podłącz wężyk odwadniający, a następnie włóż jego drugi koniec do zbiornika wody jak to pokazano na rys. 5. W ten sposób woda (skondensowana wilgoć) będzie przepływała do zbiornika wewnętrznego.
  ● Gdy zbiornik będzie pełny wyjmij go z obudowy i wylej wodę.

MMP12 Portable Air Conditioner

Ciągłe oróżnianie zbiornika wody

• Niniejsze urządzenie posiada opcję ciągłego odprowadzania wody.
• W trybie pracy CHŁODZENIE oraz USUWANIE WILGOCI wyjmij zaślepkę z tyłu obudowy, zamontuj wężyk do ciągłego odprowadzania wody (niektóre modele nie posiadają go), a następnie podłącz zwykły wąż ogrodowy (nie ma go w zestawie) do węża odprowadzającego wodę z klimatyzatora. Umieść otwarty koniec węża w zbiorniku zewnętrznym na podłodze.

Uwaga!

Ta metoda odprowadzania wody zmniejsza możliwości chłodzenia. W celu uzyskania jak najlepszego efektu chłodzenia korzystaj ze zbiornika wewnętrznego urządzenia.

Montaż urządzenia

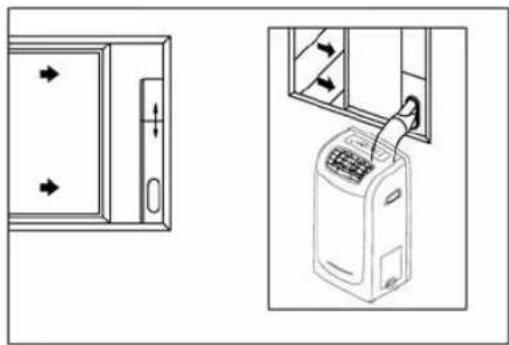

Instalacja wkładki rozsuwanej

Wkładka rozsuwana przeznaczona jest dla większości standardowych przesuwanych okien „pionowych” i „poziomych”. Jednakże w niektórych przypadkach będziesz zmuszony, w niektórych rodzajach okien, dokonać niezbędnych przeróbek.

Minimalna długość: 67, 5cm.

Maksymalna długość: 123cm

Okno przesuwane pionowo

Okno przesuwane poziomo

Uwaga!

Jeżeli szerokość (wysokość) okna jest mniejsza niż minimalna długość wkładki, przytnij ją w celu dopasowania długości wkładki do szerokości (wysokości) okna. Nigdy nie odcinaj otworów we wkładce.

Ważne

Zawsze instaluj klimatyzator w płaskim przestronnym miejscu, gdzie nie ma możliwości przysłonienia wylotu powietrza. Zachowaj min. 30 cm wolnej przestrzeni od ścian lub innych przeszkód. Nie umieszczaj urządzenia w pralni.

MMP12 Portable Air Conditioner

Przy ustawianiu klimatyzatora zachowaj dostęp do wtyczki. Instalacja elektryczna powinna odpowiadać normom krajowym.

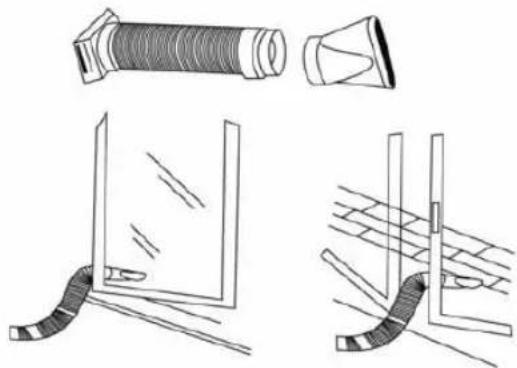

Instalacja węża wylotowego

Tymczasowa

1. Podłącz jeden koniec węża do wylotu powietrza w klimatyzatorze przenośnym i dokładnie go zamocuj.

1. Podłącz drugi koniec węża do adaptera „B”.
2. Umieść koniec węża w oknie.

1. Podłącz jeden koniec węża do wylotu powietrza w klimatyzatorze przenośnym. Zgodnie ze kierunkiem strzałki wciśnij go w dół i dokładnie zamocuj (patrz rysunki powyżej).

2. Zamontuj w ścianie i dokładnie dopasuj adapter wy- lotowy typu A wykorzystując 4 kołki rozporowe.

1. Podłącz wąż wylotowy do adaptera A
2. Jeżeli nie wykorzystujesz urządzenia zakryj otwór przy pomocy pokrywy adaptera.

Wąż może być ściśnięty lub nieco rozciągnięty zgodnie z potrzebami instalacji, jednak zalecane jest utrzymywanie minimalnej długości węża.

Ważne!

NIE ZGINAJ WEŻA

Niniejsze urządzenie wyposażone jest w zbiornik wody.

Gdy woda osiągnie ustalony poziom, na wyświetlaczu pojawi się napis P1 i zacznie migotać czerwona lampka wskaźnika poziomu wody. Ostrożnie wyjmij zbiornik na wodę z obudowy, wylej wodę i ponownie włóż zbiornik do obudowy. Czerwona lampka zgaśnie, a symbol P1 zniknie. Urządzenie wznowi wówczas pracę.

MMP12 Portable Air Conditioner

Uwaga!

Wyjmując zbiornik wody z obudowy rób to powoli i de- likatnie tak, aby nie rozłać wody. Za każdym razem, gdy zbiornik jest wyjmowany (wkładany) i jest pełen wody, wskaźnik poziomu wody zawsze migocze czerwonym światłem, a na wyświetlaczu pojawia się napis P1.

Utrzymanie i konserwacja

Ważne!

1. Upewnij się, czy przed przystąpieniem do obsługi wyłączeń urządzenie z gniazdka.
2. Do czyszczenia nie stosuj benzyny i innych środków chemicznych.
3. Nie myj urządzenia bezpośrednio pod kranem lub przy pomocy węża
4. Uszkodzony przewód zasilający powinien być naprawiany przez producenta lub jego punkt serwisowy.

W celu ochrony osłony wentylatora czyść filtr powietrza, co najmniej raz na 2 tygodnie.

Demontaż

Odchyl pokrywę filtra i wyjmij go z obudowy.

Umyj filtr powietrza zanurzając go delikatnie w ciepłej wodzie (ok. 40°C) z neutralnymi środkami myjącymi. Wyplucz filtr i osusz go w zacienionym miejscu.

Montaż

Przymocuj filtr do pokrywy filtra wykorzystując haki mocujące na wewnętrznej powierzchni pokrywy. Zamocuj pokrywę filtra na obudowie.

Obudowa urządzenia

W celu umycia obudowy stosuj ścierki bez strzępków, nasączone neutralnym środkiem myjącym. Osusz ją przy pomocy suchej, czystej ściereczki.

Niewykorzystywanie urządzenia przez dłuższy czas.

1. Jeżeli nie będziesz korzystał z urządzenia przez dłuższy czas, wyjmij zaślepkę znajdująca się na tylnej ścianie obudowy i podłącz wąż stosowany do ciągłego odprowadzania wody. Cała woda z dolnej tacki wypłynie przez ten wąż.

1. Zwiń kabel zasilający i przymocuj do obudowy urządzenia.

MMP12 Portable Air Conditioner

Pilot

1. Pomiędzy pilotem a odbiornikiem nie powinny znajdować się żadne przeszkody, w przeciwnym razie klimatyzator nie będzie działał.
2. Chron pilota przed kontaktem z cieczami.
3. Chron pilota przed wysokimi temperaturami i promieniowaniem.
4. Nie wystawiaj odbiornika na bezpośrednie światło słoneczne, gdyż może to spowodować uszkodzenie klimatyzatora
5. Chroń pilota przed promieniowaniem elektromagnetycznym emitowanym przez inne urządzenia domowe.

Uwaga!

1. Niniejsza instrukcja ma zastosowanie do modeli pilotów R51H i R5H/C
2. Model R51H stosuje się do klimatyzatorów chłodzą-co-grzejących lub klimatyzatorów typu pompy ciepła. Model R51H/C używany jest do klimatyzatorów chło-dzących

1. Przycisk TEMP V – Skorzystaj z tego przycisku aby obniżyć temperaturę w pomieszczeniu.
2. Przycisk MODE (Wybór trybu) – Za każdym naci- śnięciem tego przycisku zmienia się wybrany tryb w kolejności AUTO, COOL, DRY, HEAT i FAN, tak jak na poniższym rysunku:

UWAGA!

Tryb HEAT jest dostępny tylko dla pompy ciepła

1. Przycisk RESET: Naciśnięcie tego przycisku powo- duje skasowanie wszystkich bieżących ustawień i powrót do ustawień początkowych
2. Przycisk LOCK: Naciśnięcie tego przycisku blokuje możliwość zmiany aktualnych ustawień. Aby odblokować ustawienia naciśnij przycisk powtórnie.
3. Przycisk TIMER ON: Naciśnięcie tego przycisku pozwala na ustawienie czasu rozpoczęcia pracy urządzenia. Każde naciśnięcie zwiększa czas włączenia o 30 minut. Jeżeli czas ustawiony jest na 10:00 każde naciśnięcie dodaje kolejne 60 minut. Aby skasować ustawienie czasu wystarczy przestawić czas włączenia na 0:00
4. Przycisk TIMER OFF: Naciśnięcie tego przycisku pozwala na ustawienie czasu wyłączenia urządzenia. Każde naciśnięcie zwiększa czas wyłączenia o 30 minut. Jeżeli czas ustawiony jest na 10:00 każde naciśnięcie dodaje kolejne 60 minut. Aby skasować ustawienie czas wystarczy przestawić czas wyłączenia na 0:00
5. Przycisk ON/OFF: Naciśnięcie tego przycisku włącza urządzenie. Aby wyłączyć należy powtórnie nacisnąć przycisk.
6. Przycisk FAN SPEED: Przycisk służący ustawie- niu prędkości wentylatora w kolejności AUTO, LOW, MED, HIGH i z powrotem AUTO.
7. Przycisk TEMP A: Skorzystaj z tego przycisku, aby zwiększyć temperaturę w pomieszczeniu.

Charakterystyka

1. Tryb pracy: COOL, HEAT, DRY, FAN and AUTO.
2. Funkcja ustawiania timera do 24 godzin
3. Zakres temperatur w pomieszczeniu: 17°C\~30°C
4. Wyświetlanie LCD dla wszystkich funkcji.
5. Funkcja kontrolna wyświetlacza charaktronowego

MMP12 Portable Air Conditioner

Wyświetlacz

1. TRANSMISSION – Wskaźnik transmisji świejący w momencie przekazywania sygnału z pilota do klimatyzatora.
2. MODE – Wskaźnik trybu pokazujący bieżący tryb działania klimatyzatora – AUTO, COOL, DRY, HEAT lub FAN. Tryb HEAT jest dostępny wyłącznie dla pompy cieplnej.
3. LOCK (tylko dla pompy cieplnej) – Wyświetla się po naciśnięciu przycisku LOCK. Jeżeli przycisk LOCK zostanie naciśnięty ponownie, znaczek zniknie z wyświetlacza.
4. TIMER – W tej części wyświetlacza widoczne są ustawienia timera. Jeżeli ustalono jedynie czas startu, na wyświetlaczu pojawi się status TIMER ON. Jeżeli określono czas wyłączenia klimatyzatora, wyświetli się TIMER OFF. Jeżeli podano obydwa ustawienia, wyświetli się TIMER ON OFF, wskazujący, że wybrano zarówno czas startu, jak i zakończenia pracy urządzenia.
5. FAN – Kontrolka wskazująca czy włączono przycisk FAN.
6. Wyświetlacz cyfrowy – W tej części wyświetlacza widoczna jest temperatura oraz, jeżeli włączono tryb TIMER, ustawienia startu i wyłączenia timera.

UWAGA!

Na rysunku przedstawiono wszystkie możliwości jednocześnie w celu przejrzystości prezentacji. Jednakże w rzeczywistości na wyświetlaczu pojawią się jedynie obsługa pilota.

Obsługa pilota!

Instalacja/wymiana baterii

Do pilota stosuje się dwie baterie alkaliczne (R03/Ir03X2).

1. Aby zainstalować baterie odsuń pokrywę schowka na baterie i umieść je zgodnie z oznakowaniem na pilocie (+ i -).
2. Aby wymienić stare baterie postępuj identycznie jak w punkcie poprzednim.

UWAGA!

1. Do zmiany baterii nie używaj baterii starych lub różnego typu, ponieważ może to spowodować uszkodzenie pilota.
2. Jeżeli nie zamierzasz korzystać z pilota przez kilka tygodni, wyjmij z niego baterie. W przeciwnym razie wyciek z baterii może uszkodzić pilota.
3. Przeciętny czas działania baterii przy normalnym użyciu wynosi ok. 6 miesięcy.
4. Zmień baterię, jeżeli w chwili użycia pilota nie słychać brzęczyka odpowiedzi klimatyzatora lub nie świeci się wskaźnik transmisji.

Tryb automatyczny

Gdy klimatyzator jest już gotowy do użytku włącz urządzenie. Wówczas lampka wskaźnika działania na wyświetlaczu klimatyzatora zacznie migotać.

1. Za pomocą przycisku wyboru trybu (MODE) wybierz tryb AUTO.
2. Naciśnij przycisk TEMP, aby ustawić żadana temperaturę. Najdogodniejszy przedział temperatur wynosi od 21°C do 28°C.
3. Uruchom klimatyzator przyciskiem ON/OFF. Lampka kontrolna działania na wyświetlaczu klimatyzatora zacznie świecić. Automatycznie ustawi się tryb AUTO FAN SPEED, a na wyświetlaczu pilota nie pojawią się żadne wskaźniki.
4. Aby zatrzymać działanie urządzenia naciśnij powtórnie ON/OFF.

UWAGA!

1. W trybie AUTO klimatyzator może samodzielnie wybrać tryb COOL, FAN, HEAT lub DRY na podstawie różnicy pomiędzy rzeczywistą temperaturą w pomieszczeniu, a temperaturą ustawioną za pomocą pilota.
2. Jeżeli tryb AUTO nie zapewnia komfortu można wybrać pożądany tryb działania ręcznie.

1. Jeżeli tryb AUTO nam nie odpowiada, możemy ręcznie zmienić ustawienia wybierając tryb COOL, DRY, HEAT (tylko dla pomp ciepła) lub FAN ONLY.
2. Naciśnij przycisk TEMP, aby ustawić żądaną temperaturę pomieszczenia. W trybie COOLING (chłodzenie) najdogodniejsza temperatura wynosi 21°C lub

MMP12 Portable Air Conditioner

więcej. W trybie HEATING (grzanie) najdogodniejsze są temperatury do 28°C.

1. Naciśnij FAN SPEED aby ustawić szybkość wentylatora w trybie FAN na automatyczną, wysoką, średnią lub niską (AUTO, HIGH, MED lub LOW).
2. Wciśnij przycisk ON/OFF. Zaświeci się kontrolka działania a klimatyzator zacznie działać zgodnie z wybranymi przez Ciebie ustawieniami. Aby wyłączyć urządzenie naciśnij ponownie ON/OFF.

UWAGA!

Trybu FAN ONLY nie można zastosować do kontroli temperatury. Jeżeli wybrano ten tryb, można przeprowadzić wyłącznie czynności z punktów 1, 3 i 4

Tryb DRY

1. Naciśnij przycisk MODE i wybierz opcję DRY.
2. Naciśnij przycisk TEMP aby wybrać pożadaną temperaturę z zakresu od 21°C do 28°C.
3. Wciśnij przycisk ON/OFF. Zaświeci się kontrolka działania a klimatyzator zacznie działać w trybie DRY. Aby wyłączyć urządzenie naciśnij ponownie ON/OFF.

Ustawienia timera

Przycisk TIMER ON pozwala ustawić czas automatycznego włączania urządzenia. TIMER OFF umożliwia ustawienie czasu automatycznego wyłączenia urządzenia.

1. Ustawianie czasu automatycznego włączenia.
2. Naciśnij przycisk TIMER ON. Na wyświetlaczu pojawi się komunikat TIMER ON oraz ostatnio ustawiony czas włączenia urządzenia i symbol "h". Teraz możesz wyczyścić stare ustawienia czasu.
   – Naciśnij powtórnie przycisk TIMER ON, aby określić żądany czas włączenia klimatyzatora.

3. Po ustawieniu czasu włączenia nastąpi 1,5 sekundowa przerwa, w trakcie której sygnał z pilota zostanie przekazany do klimatyzatora. Po kolejnych ok. 2 sekundach z wyświetlacza zniknie symbol "h" i ponownie pojawi się wskaźnik temperatury.

4. Ustawianie czasu zatrzymania.

- Naciśnij przycisk TIMER OFF. Na wyświetlaczu pojawi się napis TIMER OFF, ostatnio ustawiony czas zatrzymania i symbol "h". Teraz możesz wyczyścić ustawienia czasu zatrzymania urządzenia.

– Ponownie naciśnij TIMER OFF, aby ustawić czas, w którym chcesz zatrzymać działanie urządzenia.

- Po ustawieniu TIMER OFF nastąpi 1,5 sekundowa przerwa, w czasie której sygnał z pilota zostanie przesłany do klimatyzatora. Następnie po kolejnych

ok. 2 sekundach z wyświetlacza zniknie symbol "h" i pojawi się wskaźnik temperatury.

1. Ustawianie czasu startu i zatrzymania

- Naciśnij przycisk TIMER ON. Na wyświetlaczu pojawi się napis TIMER ON, ostatnio ustawiony czas startu i symbol "h". Teraz możesz zmienić ustawienia czasu uruchomienia klimatyzatora

– Naciśnij powtórnie TIMER ON aby ustawić nowy czas uruchomienia.
- Naciśnij przycisk TIMER OFF. Na wyświetlaczu pojawi się napis TIMER OFF, ostatnio ustawiony czas zatrzymania i symbol "h". Teraz możesz zresetować czas zatrzymania urządzenia.
– Naciśnij powtórnie TIMER OFF aby ustawić nowy czas zatrzymania.
- Po skonfigurowaniu ustawień TIMERA nastąpi 1,5 sekundowa przerwa, w czasie której sygnał z pilota zostanie przesłany do klimatyzatora. Następnie po kolejnych ok. 2 sekundach na wyświetlaczu pojawi się wskaźnik ustawionej temperatury.

UWAGA!

1. Po anulowaniu poprzednich ustawień czasowych należy zresetować TIMER
2. Czas ustawienia jest czasem względnym, to znaczy, że czas ustawiony jest według opóźnienia wobec czasu bieżącego.

Specyfikacja

Model: R51H, R51H/C

Napięcie znamionowe: 3.0V

Najniższe napięcie CPU: 2.0V

Zasięg odbioru sygnału: 8m

Temperatura otoczenia: -5°C \~ 60°C

Uwaga!

Konstrukcja produktu i parametry techniczne mogą ulec zmianie bez wcześniejszego powiadomienia. Dotyczy to przede wszystkim parametrów technicznych oraz podręcznika użytkownika. Niniejszy podręcznik użytkownika służy ogólnej orientacji dotyczącej obsługi produktu.

Produkt oraz akcesoria do klimatyzatorów mogą się różnić od tych opisanych w instrukcji.

Producent i dystrybutor nie ponoszą żadnej odpowiedzialności tytułem odszkodowania za jakiekolwiek nieścistości wynikające z błędów w opisach występujących w niniejszej instrukcji użytkownika.

MMP12 Portable Air Conditioner

Wykrywanie i usuwanie usterek

Objawy Prawdopodobna przyczyna Proponowane rozwiązanie
Po naciśnięciu włącznika urządzenie daje się uruchomić.	Migocze wskaźnik poziomu wody, zbiornik wody jest pełnyTemperatura w pomieszczeniu jest wyższa od ustawionej (tryb ogrzewania)Temperatura w pomieszczeniu jest niższa od ustawionej (tryb chłodzenia)	Usuń wodę ze zbiornikaZresetuj i ustaw ponownie temperatu-re chłodzeniaZresetuj i ustaw ponownie temperatu-re chłodzenia
Klimatyzator nie chłodzi w zadowalający sposób	Drzwi i okna pomieszczenia nie są zamknięteW pomieszczeniu znajdują się źródła ciepłaWąż wylotowy nie jest podłączony lub jest zablokowanyUstawiono za wysoką temperaturęFiltr powietrza jest zapchany kurzem	Upewnij się czy drzwi i okna są za-mknięte.Usuń źródła ciepła, o ile to możliwe.Podłącz wąż wylotowy, upewnij się, że może on funkcjonować właściwieUstaw niższą temperaturę.Oczyść filtr powietrza.
Wyłączenie zasilania podczas pracy w trybie „Ogrzewanie”	Włączenie automatycznej ochrony. Jeżeli temperatura wylatującego powietrza przekroczy 70°C urządzenie się wyłączyć	Odczekaj aż urządzenie ostygnie i włącz je ponownie
Hałas lub wibracja	Podłoże nie jest wypoziomowane i płaskie.	Jeżeli to możliwe ustaw urządznie na płaskim wypoziomowanym podłożu
Odgłosy bulgotania	Dźwięk pochodzi od przepływające- go czynnika chłodzącego wewnątrz klimatyzatora	Jest to zjawisko normalne
Kompresor nie pracuje, a na wyświetlaczu pojawił się napis P2	Dolna tacka jest pełna wody Wyjmij zaślepkę i wypuść wodę

MMP12 Portable Air Conditioner

User's Manual

DISPOSAL

Okno przesuwane poziomo

Pozor!

Odkurzacz o mocy 1600W

Ciśnienie ssące 22,0 kPa

Regulacja mocy

Materiałowy worek na kurz

Wskaźnik zapełnienia worka

Automatyczny zwijacz przewodu

Plastikowa rura giętka

2 częściowa rura plastikowa

Akcesoria:

Ssawka szeroka i wąska ze szczotką

Szczotka duża z przełącznikiem dywan/podłoga

MM103 Foot Massager

Obudowa z wysokiej jakości tworzywa sztucznego

4 stopniowy przełącznik

Możliwość masażu suchego,

wodnego i powietrzno-wodnego

Ogrzewana powierzchnia oparcia stopy

Wskaźnik poziomu wody

Efekt wiru wodnego

Możliwość użytkowania z wodą lub bez

Zabezpieczenie przed chlapaniem

Podwójne ścianki

Ponad 70 dysz powietrznych do masowania

INFORMACJA O PRAWIDŁOWYM POSTĘPOWANIU W PRZYPADKU UTYLIZACJI URZĄDZEŃ ELEKRONICZNYCH I ELEKTRYCZNYCH

Umieszczony na naszych produktach symbol przekreślonego kosza na śmieci informuje, że nieprzydatnych urządzeń elektrycznych czy elektronicznych nie można wyrzucać razem z odpa dami gospodarczymi.

Właściwe działanie w wypadku konieczności utylizacji urządzeń czy podzespołów lub ich recyclingu polega na oddaniu urządzenia do punktu zbiórki, w którym zostanie ono bezpłatnie przyjęte. W niektórych krajach produkt można oddać podczas zakupu nowego urządzenia.

Prawidłowa utylizacja urządzenia daje możliwość zachowania naturalnych zasobów Ziemi na dłużej i zapobiega degradacji środowiska naturalnego. Informacje o punktach zbiórki urządzeń wydają właściwe władze lokalne.

Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi prawem obowiązu jącym na danym terenie.

MANTA®

Dział Obsługi Klienta

tel: [phone] lub e-mail: [e-mail] od poniedziałku do piątku w godz. 9.00-17.00

Producent zastrzega sobie możliwość wprowadzenia zmian w specyfikację produktu bez uprzedzenia.

Made in P.R.C. FOR MANTA EUROPE
