MMP09 - Klimatyzator Manta - Bezpłatna instrukcja obsługi

Rodzaj produktu	Przenośny klimatyzator
Numer modelu	MMP09
Wydajność chłodzenia	9000 BTU/h (2.6 kW)
Wydajność grzania	7600 BTU/h (2.2 kW) [Pompa ciepła]
Współczynnik efektywności energetycznej (EER)	3.2
Zasilanie	220-240 V ~ 50 Hz
Pobór mocy (chłodzenie)	820 W
Pobór mocy (grzanie)	730 W
Przepływ powietrza	350 m³/h (max)
Wydajność osuszania	1.2 L/h
Rodzaj czynnika chłodniczego	R410A
Poziom hałasu (niski/wysoki)	45 / 55 dB(A)
Wymiary (S x G x W)	350 x 380 x 700 mm
Masa netto	25 kg
Średnica węża wylotowego	150 mm
Długość węża wylotowego	1.5 m
Pilot zdalnego sterowania	Tak (w zestawie)
Timer	24-godzinny timer
Prędkości wentylatora	3 (Niska, Średnia, Wysoka)
Tryby	Chłodzenie, Grzanie, Osuszanie, Wentylacja, Auto, Sen
Filtr powietrza	Zmywalny filtr wstępny + węgiel aktywny
Funkcja samooczyszczania	Tak
Automatyczne wychylanie (pionowe)	Tak
Blokada rodzicielska	Tak
Automatyczne ponowne uruchomienie po zaniku zasilania	Tak
Gwarancja	2 lata (części i robocizna)
Język instrukcji	Angielski, inne języki dostępne online

Często zadawane pytania - MMP09 Manta

Jak prawidłowo zainstalować wąż wylotowy?

Przymocuj wąż wylotowy do tylnego wylotu jednostki, a drugi koniec do zestawu okiennego. Upewnij się, że wąż jest jak najkrótszy i prosty, aby zmaksymalizować wydajność chłodzenia. Unikaj zgięć i załamań.

Dlaczego mój klimatyzator nie chłodzi prawidłowo?

Sprawdź, czy filtry są brudne, wąż wylotowy jest zablokowany, lub pomieszczenie jest zbyt duże dla wydajności urządzenia. Upewnij się również, że ustawiona temperatura jest niższa niż temperatura w pomieszczeniu.

Jak często należy czyścić filtry powietrza?

Czyść filtry co 2 tygodnie przy normalnym użytkowaniu. Użyj odkurzacza lub umyj łagodnym mydłem i wodą. Pozostaw do całkowitego wyschnięcia przed ponownym montażem.

Czy mogę użyć przedłużacza z tym klimatyzatorem?

Nie, używanie przedłużacza może spowodować spadek napięcia lub zagrożenie pożarowe. Podłącz urządzenie bezpośrednio do uziemionego gniazdka zgodnego z wymaganiami napięciowymi.

Co robi tryb snu?

Tryb snu stopniowo reguluje temperaturę (zwykle +1°C po 1 godzinie, a następnie +1°C po kolejnej godzinie) i zmniejsza prędkość wentylatora dla cichszej pracy nocnej.

Mój pilot nie działa. Co robić?

Najpierw wymień baterie. Upewnij się, że pilot jest skierowany w stronę okienka odbiornika na urządzeniu. Usuń wszelkie przeszkody. Jeśli nadal nie działa, spróbuj zresetować urządzenie, odłączając je na 1 minutę.

Jak spuścić wodę z urządzenia?

W trybie osuszania lub chłodzenia woda jest zbierana wewnętrznie. Do ciągłego odprowadzania podłącz wąż (jeśli jest w zestawie) do portu spustowego. W przeciwnym razie urządzenie może odparować większość wody, ale może być konieczne ręczne spuszczenie, jeśli zbiornik wewnętrzny się napełni.

Urządzenie wyświetla kod błędu 'E1'. Co to oznacza?

E1 zazwyczaj wskazuje na usterkę czujnika temperatury. Odłącz urządzenie na 5 minut i uruchom ponownie. Jeśli błąd się utrzymuje, skontaktuj się z obsługą klienta.

Czy mogę używać klimatyzatora bez węża wylotowego?

Nie, wąż wylotowy jest niezbędny do odprowadzania gorącego powietrza na zewnątrz. Bez niego urządzenie nie będzie skutecznie chłodzić i może się przegrzewać.

Co robić podczas przerwy w dostawie prądu?

Urządzenie ma funkcję automatycznego restartu. Po przywróceniu zasilania wznowi pracę z ostatnimi ustawieniami. Jeśli nie, naciśnij przycisk ON/OFF na urządzeniu lub pilocie.

INSTRUKCJA OBSŁUGI MMP09 Manta

Aby zapewnić prawidłową obsługę sprzętu

zapoznaj się dokładnie z instrukcją

i zachowaj ją na przyszłość.

6 stopni regulacji mocy

Funkcja Timera

Gotowanie pod jednym przyciskiem

9 trybów „autogotowania”

Automatyczne rozmrażanie

Łatwa obsługa

Wielkość talerza: 245mm

Elektroniczna blokada przed dziećmi

Funkcja gotowania kombinowanego

MM414 Microwave

Sterowanie elektroniczne

Moc mikrofal 1200W/ Moc grila 1000W

6 stopni regulacji mocy

Funkcja Timera

Gotowanie pod jednym przyciskiem

9 trybów „autogotowania”

Automatyczne rozmrażanie

Łatwa obsługa

Wielkość talerza: 270mm

Elektroniczna blokada przed dziećmi

Funkcja gotowania kombinowanego

Ruszt do grila w komplecie

Wskazówki i zalecenia....7

Środki bezpieczeństwa 7

Warunki eksploatacji 8

Informacje elektryczne 8

Opis 8

Widok z przodu....8

Widok z tyłu 8

Akcesoria 9

Panel sterowania 9

Opis przycisków 9

Użytkowanie 10

Opcje prędkości obrotowej wentylatora 10

Chłodzenie....10

Usuwanie wilgoci 10

Nawiew....10

Ustawianie zegara sterującego 10

Instalacja urządzenia....11

Miejsce ustawienia....11

Instalacje w oknie....11

Instalacja w podwójnych wiszących ramach okiennych....11

Instalacja w przesuwanych ramach okiennych 12

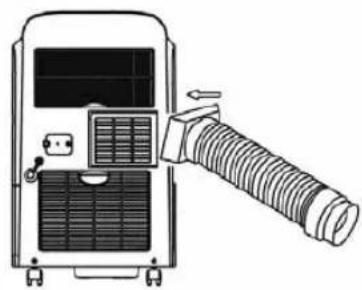

Instalacja elastycznego węża wylotowego. 13

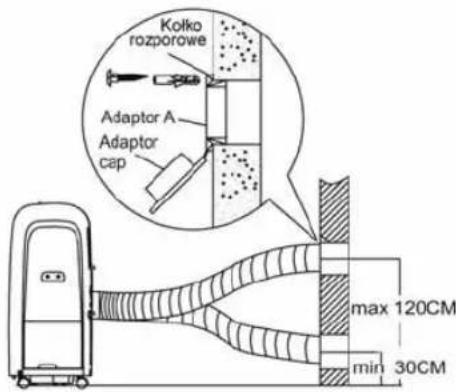

Przewód wylotowy może być instalowany w ścianie 13

Odprowadzanie wody 13

Utrzymanie i konserwacja....14

Filtr powierza.... 14

Obudowa urządzenia 15

Niewykorzystywanie urządzenia przez dłuższy czas. 15

Pilot 15

Charakterystyka....16

Wyświetlacz 16

Obsługa pilota! 16

Specyfikacja.... 18

Wykrywanie i usuwanie usterek.... 18

Wskazówki i zalecenia

PODCZAS UŻYWANIA KLIMATYZATORA W KRAJACH EUROPEJSKICH NALEŻY PRZESTRZEGAĆ NASTĘPUJĄCYCH ZASAD:

UTYLIZACJA

Nie wyrzucaj tego klimatyzatora do niesegregowanych odpadów komunalnych. Odpadki tego typu muszą być zbierane odrębnie w celu dalszego recyklingu.

Zabrania się wyrzucania tego urządzenia do odpadów domowych. W celu utylizacji urządzenia, wykorzystaj jedną z podanych możliwości:

• Władze lokalne zorganizowały system zbierania odpadów, w którym przewi-dziano bezpłatny odbiór elektrośmieci.
• Przy zakupie nowego produktu sprzedawca bezpłatnie odbierze stary sprzęt.
  ● Producent odbierze od użytkownika stare urządzenie do utylizacji.
• Stary produkt zawiera wartościowe elementy, które mogą być sprzedane w punktach skupu złomu metalowego.

Dzikie wysypiska śmieci w lasach oraz na polach stanowią zagrożenie dla zdrowia, gdy niebezpieczne substancje przenikną do wód gruntowych i dostaną się do łańcucha pokarmowego.

Środki bezpieczeństwa

W celu uniknięcia zranienia użytkownika lub innych osób przestrzegaj poniższe zasady. Niewłaściwe użytkowanie spowodowane lekceważeniem przepisów instrukcji może prowadzić do zranień użytkowanika lub uszkodzeń sprzętu.

Zawsze postępuj tak:

• Chroń klimatyzator przed wilgocią np. skroploną parą wodną, kroplami wody itp. Nie ustawiaj lub przechowuj klimatyzatora w miejscach, w których może być zalany wodą lub innymi płynami. W przypadku zalania wyciągnij natychmiast wtyczkę z gniazdka.
• Zawsze transportuj klimatyzator z położeniu pionowym, w czasie korzystania ustaw go na trwałym, poziomym podłożu.
• Wyłącz urządzenie, gdy z niego nie korzystasz.
• Wszelkie naprawy zawsze powierzaj wykwalifikowanemu pracownikowi. Uszkodzenia kabla zasilającego powinny być naprawiane przez fachowca posiadającego odpowiednie kwalifikacje.

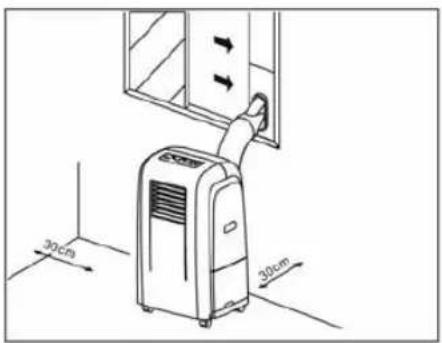

• Zapewnij wolną przestrzeń wokół urządzenia, co najmniej 30 cm od ścian, mebli i zasłon.

- W przypadku przewrócenia klimatyzatora w czasie pracy natychmiast wyłącz go oraz wyciągnij wtyczkę z gniazdka.

Nigdy nie rób tego:

• Nie używaj klimatyzatora w pomieszczeniach wilgotnych takich jak łazienka czy pralnia.
  Gdy stoisz boso nie dotykaj urządzenia mokrymi lub wilgotnymi dłońmi.
• Nie dotykaj przycisków na panelu sterowania niczym innym poza swymi palcami.
• Nie zdejmuj żadnej z zamocowanych osłon. Nigdy nie używaj urządzenia, gdy nie pracuje ono właściwie, albo zostało upuszczone lub uszkodzone.
• Nigdy nie wykorzystuj wtyczki w celu włączania lub wyłączania urządzenia.
  ● Zawsze korzystaj z włącznika na panelu sterowania.
• Nie zasłaniaj lub nie zakłócaj dostępu do kratek otworów wlotowego i wylotowego.
• Nie stosuj niebezpiecznych środków chemicznych do czyszczenia urządzenia, nie pozwalaj na żaden kontakt z nimi. Nie korzystaj ze sprzętu w środowisku substancji łatwopalnych lub oparów alkoholu, środków owadobójczych, benzyny itp.
• Nie pozwalaj dzieciom na obsługę urządzenia bez nadzoru.
• Nie wykorzystuj urządzenia do celów innych niż opisane w niniejszej instrukcji.

Oszczędzaj energię

• Korzystaj z urządzenia w pomieszczeniu o zalecanej wielkości.
• Ustaw je w miejscu, w którym meble nie mogą zakłócać przepływu powietrza.
• Opuść zasłony lub firany w najbardziej słonecznej porze dnia.
• Dbaj o czystość filtrów.
• Zamknij drzwi i okna tak, aby zimne powietrze wpływało, a ciepłe wypływało z pomieszczenia.

Uwaga!

Konstrukcja produktu i parametry techniczne mogą ulec zmianie bez wcześniejszego powiadomienia. Dotyczy to przede wszystkim parametrów technicznych oraz podręcznika użytkownika. Niniejszy podręcznik użytkownika służy ogólnej orientacji dotyczącej obsługi produktu.

Produkt oraz akcesoria do klimatyzatorów mogą się różnić od tych opisanych w instrukcji.

Producent i dystrybutor nie ponoszą żadnej odpowiedzialności tytułem odszkodowania za jakiekolwiek nieścistości wynikające z błędów w opisach występujących w niniejszej instrukcji użytkownika.

Warunki eksploatacji

Klimatyzator musi być używany w zakresie temperatur wymienionym w poniższej tabeli:

Tryb Temperatura pomieszczenia
Chłodzenie 17	^ 32^
Usuwanie wilgoci 13	^ 32^

Proponowane narzędzia do instalacji zestawu

1. Wkrętak krzyżowy Philips (średniej wielkości).
2. Taśma miernicza lub linijka.
3. Nóż lub nożyczki.
4. Piła (w przypadku, gdy zestaw okienny jest zbyt wąski dla bezpośredniej instalacji i wymaga powiększenia).

UWAGA!

DLA TWEGO BEZPIECZEŃSTWA

• Nie przechowuj benzyny lub innych środków łatwopalnych (pary, płyny) w pobliżu tego lub innych podobnych urządzeń.
• Unikaj zagrożenia pożarem lub porażenia prądem elektrycznym. Nie używaj przedłużacza elektrycznego lub wtyczki dopasowującej. Nie usuwaj żadnego wtyku z przewodu zasilającego.

Informacje elektryczne

UWAGA!

• Upewnij się czy instalacja elektryczna odpowiada wybranemu modelowi klimatyzatora. Niezbędne informacje znajdziesz na tabliczce znamionowej umieszczonej na tylnej ścianie obudowy, za kratką.
• Upewnij się czy klimatyzator jest właściwie uziemiony. W celu zminimalizowania niebezpieczeństwa pożaru lub porażenia prądem odpowiednie uziemienie jest bardzo istotne. Przewód zasilający jest wyposażony w trzywtykową wtyczkę uziemiającą, zabezpieczającą przed porażeniem prądem.
• Klimatyzator musi być podłączony do prawidłowo uziemionego gniazdka w ścianie. Jeżeli gniazdko, do którego zamierzasz podłączyć urządzenie nie jest odpowiednio uziemione lub zabezpieczone przez bezpiecznik ze zwłoką lub wyłącznik prądu wezwij wykwalifikowanego elektryka w celu instalacji prawidłowego gniazdka.
• Upewnij się, że gniazdko jest dostępne po zainstalowaniu urządzenia.

Opis

Widok z przodu

1. Panel sterowania
2. Poziome żaluzje wentylacyjne
3. Kółka samonastawne
4. Zbiornik na wodę
5. Uchwyt (z obu stron)

Widok z tyłu

1. Górny filtr powietrza (za kratką).
2. Wyjście sznura zasilającego.
3. Króciec spustowy wody.
4. Wlot powietrza (chłodnica).
5. Wylot powietrza (wymiennik ciepła).
6. Wlot powietrza (parownik).
7. Dolny filtr powietrza (za kratką).

Przewód giętki wylotowy z adapterem x 1

Adapter wylotowy do ściany A x1 (x)

Adapter wylotowy do okna (*) (płaski wylot) x1

Kołki rozporowe (x) x 4

Wkładka rozsuwana do okna x1

Uszczelka z gąbki x3

Pilot sterujący (wyłącznie w modelach zdalnie starowanych) x1

(x) wyposażenie opcjonalne, w niektórych modelach nie występują.
(*) Sprawdź czy wszystkie akcesoria znajdują się w opakowaniu i stosuj się do instrukcji instalacji w celu ich właściwego wykorzystania.

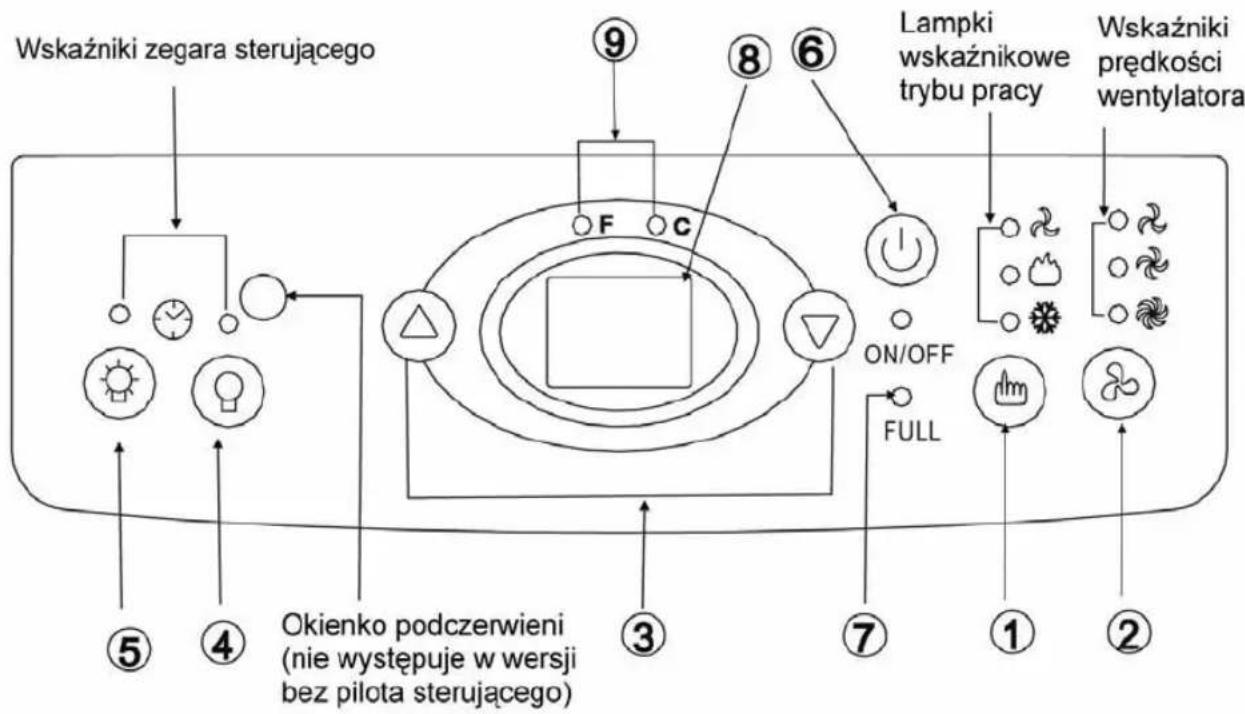

Panel sterowania

Przed rozpoczęciem użytkowania sprzętu zapoznaj się z panelem sterowania oraz pilotem zdalnego sterowania, jego wszystkimi funkcjami, a następnie posługuj się potrzebnymi symbolami.

Klimatyzator może być sterowany poprzez panel sterowania na urządzeniu oraz za pomocą pilota.

Opis przycisków

1. Przycisk wyboru trybu pracy – pozwala na wybór odpowiedniego trybu pracy. Za każdym naciśnięciem przy-cisku wybierany jest tryb pracy w kolejności CHŁODZENIE ✉USUWANIE WILGOCI, 📞 NAVIEW ✉kolejność symboli od przodu klimatyzatora). Lampka wskaźnikowa wskazuje odpowiedni tryb pracy.
2. Przycisk regulacji prędkości wentylatora – steruje prędkością obrotową wentylatora w trzech trybach pracy: WYSOKA ŚREDNIA oraz NISKA. Lampki wskaźnikowe pokazują aktualny tryb prędkości obrotowej wentylatora (kolejność symboli od przodu klimatyzatora).

Opcje prędkości obrotowej wentylatora

CHŁODZENIE: (3 prędkości) wysoka – średnia – niska USUWANIE WIGOCI: (1 prędkość) – wysoka

NAWIEW: (3 prędkości) wysoka – średnia – niska

1. Przyciski regulacji temperatury – używaj tych przycisków w celu zmiany ustawień temperatury, co f°C, w zakresie 17°C do 30°C.

Uwaga! Panel sterowania umożliwia wyświetlanie temperatury w stopniach Celsjusza lub Fahrenheit. W celu zmiany skali naciśnij jednocześnie oba przyciski ze strzałkami i przytrzymaj je przez 3 sekundy.

1. Przycisk TIMER ON – umożliwia nastawienie i regulację ustawień czasu automatycznego włączenia urządzenia.
2. Przycisk TIMER OFF – umożliwia nastawienie i regulację ustawień czasu automatycznego wyłączenia urządzenia.
3. Przycisk włączenia urządzenia (ON/OFF) – umożliwia włączenie i wyłączenie urządzenia.
4. Lampka wskaźnikowa napełnienia woda (FULL) – lampka migocze kolorem czerwonym, gdy poziom wody w zbiorniku przekroczy maksymalny ustawiony poziom albo, gdy pojemnik nie jest prawidłowo ustawiony w obudowie.
5. Wyświetlacz diodowy – wskazuje nastawioną temperaturę w stopniach Celsjusza lub Fahrenheit. Podczas pracy w trybie USUWANIE NADMIARU WILGOCI wskazuje tempe-raturę w pomieszczeniu.

Kody błędów:

E1 – Bład czujnika temperatury parownika. Wyłącz urządzenie z gniazdka i włącz ponownie. W przypadku powtarzania się błędu wezwij serwis.

E2 – Bład czujnika temperatury w pomieszczeniu. Wyłącz urządzenie z gniazdka i włącz ponownie. W przypadku powtarzania się błędu wezwij serwis.

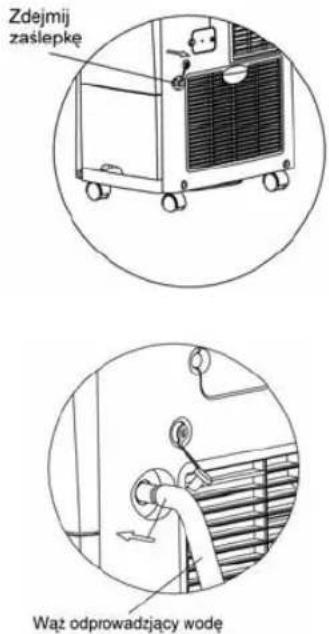

P1 – Zbiornik wody jest pełny. Podłącz wąż do króćca spustowego wody i opróżnij zbiornik.

Chłodzenie

(Zakres pracy w temperaturach 1°C – 30°C)

• Naciskaj przycisk trybu pracy do chwili zapalenia się lampki CHŁODZENIE.
• Naciśnij przycisk regulacji temperatury w celu ustawienia żądanej temperatury pomieszczenia. Przycisk umożliwia ustawienie temperatury w zakresie 17°C – 30°C.

- Naciśnij przycisk PRĘDKOŚĆ WENTYLATORA, w celu ustawienia żadnej prędkości obrotowej wentylatora.

Usuwanie wilgoci

(Zakres pracy w temperaturach: 13°C – 32°C).

• Naciskaj przycisk trybu pracy do chwili zapalenia się lampki USUWANIE WILGOCI.
• W trybie tym możesz ustawiać prędkość obrotową wentylatora lub regulować temperaturę. Silnik wentylatora pracuje na wysokich obrotach.
• W celu uzyskania jak najlepszego efektu odprowadzania wilgoci w pomiesz-czeniu zamknij wszystkie drzwi i okna.
• Nie umieszczaj węża wylotowego w oknie.

Uwaga:

Jeżeli w czasie trybów pracy CHŁODZENIE oraz USU-WANIE WILGOCI, praca kompresora zostanie nagle prze-rwana, (wyłączenie z gniazdka, brak zasilania) i natych-miast ponownie wznowiona, system ochrony kompresora włącza się samoczynnie. Kompresor nie może pracować w trybie ochrony. Wyłączenie systemu ochrony kompresora następuje samoczynnie po ok. 3 minutach.

Nawiew

• Naciskaj przycisk trybu pracy do chwili zapalenia się lampki NAWIEW.
• Naciśnij przycisk PREDKOŚĆ OBROTOWA WENTYLATORA w celu ustawienia wymaganej prędkości. W tym trybie nie możesz regulować temperatury.
• Nie umieszczaj węża wylotowego w oknie.

Ustawianie zegara sterującego

Ustawienie czasu automatycznego włączenia.

• Naciśnij przycisk TIMER ON przy wyłączonym urządzeniu,
  Naciskaj ten przycisk lub trzymaj go wciśnięty do chwili ustawienia żąda-nego czasu włączenia klimatyzatora. Możliwe jest programowanie czasu włączenia w zakresie: 0.5-1.0-1.5-2.0-2.5-3.0-3.5-4.0-4.5-5.0-5.5-6.0 -6.5-7.0-7.5-8.0-8.5-9.0-9.5-10-11-12-13-14-15-16-17-18-19-20-21-22-23-24-0.0.
• Czas automatycznego włączenia urządzenia można regulować od godz. 0.00 do 24.00.

Ustawienie czasu automatycznego wyłączenia

• Naciśnij przycisk TIMER OFF przy włączonym urządzeniu,
• Naciskaj ten przycisk lub trzymaj go wciśnięty do chwili ustawienia żądanego czasu wyłączenia klimatyzatora. Możliwe jest programowanie czasu w

- Czas automatycznego wyłączenia urządzenia można regulować od godz. 0.00 do 24.00.

Uwaga:

Rejestracja ustawienia czasu nastąpi po 5 sekundach (po wciśnięciu przycisku TIMER ON/TIMER OFF) tak więc musisz trzymać przycisk wciśnięty do czasu ustalenia ża- danego czasu włączenia/wyłączenia. W przeciwnym razie całą operację będziesz musiał powtórzyć ponownie.

Instalacja urządzenia

Miejsce ustawienia

• W celu zminimalizowania hałasu i wibracji klimatyzator powinien być ustawiony na trwałym podłożu. Dla bezpiecznego ustawienia i zamocowania ustaw urządzenia na gładkiej i wystarczająco mocnej podłodze.
• Urządzenie wyposażone jest w kółka nastawne w celu ułatwienia jego ustawienia. Powinno być ono przesuwane po gładkich płaskich powierzchniach. Zachowaj ostrożność przy przesuwaniu klimatyzatora po dywanach. Nie przesuwaj go przez przeszkody.
• Urządzenie powinno być ustawione w zasięgu dostępu do właściwie uziemionego gniazdka.
• Nie umieszczaj żadnych przedmiotów w pobliżu wlotu i wylotu powietrza.
  Dla uzyskania skutecznego efektu klimatyzacji zapewnij, co najmniej 30 cm wolnej przestrzeni od ścian.

Instalacje w oknie

Okno przesuwane pionowo

Okno przesuwane poziomo

Montaż wkładki rozsuwanej

Minimalna długość: 67,5 cm.

Maksymalna długość: 123cm.

Zestawy okienne projektowane są najczęściej w układzie pionowym lub poziomym. Jednakże może się okazać koniecznym dokonanie zmiany w niektórych rodzajach okien. Skorzystaj z rysunków w celu dopasowania wkładki przesuwnej do minimalnej i maksymalnej szerokości (wysokości) okna.

Uwaga:

Jeżeli szerokość (wysokość) okna jest mniejsza niż minimalna długość wkładki, przytnij ją w celu dopasowania długości wkładki do szerokości (wysokości) okna. Nigdy nie odcinaj otworów we wkładce.

Instalacja w podwójnych wiszących ramach okiennych

1. Przytnij odpowiednią długość uszczelki i przyklej ją do dolnej ramy okna.

1. Zamontuj wkładkę rozsuwaną na dolnej ramie spo- czynkowej. Dopasuj ją do szerokości okna, skróć go do długości 27 cali (68.58 cm). Podnieś skrzydło okna i umieść wkładkę na ramie dolnej.

1. Przytnij odpowiednią długość uszczelki i zamocuj ją na górnej części ramy okna.

1. Zamknij okno i zabezpiecz je.
2. Przytnij odpowiednią długość uszczelki i umieść ją w szczelinie między wewnętrzną a zewnętrzną ramą okna.

Instalacja w przesuwanych ramach okiennych

1. Przytnij odpowiednią długość uszczelki i przymocuj (przyklej) ją do ramy okna.

1. Zamontuj wkładkę na dolnej ramie spoczynkowej. Dopasuj ją do szerokości okna, skróć do długości 27 cali (68.58 cm). Otwórz skrzydło okna i umieść wkładkę na ramie dolnej.

1. Przytnij odpowiednią długość uszczelki i zamocuj ją na górnej części ramy okna.

1. Zamknij okno i zabezpiecz je.
2. Przytnij odpowiednią długość uszczelki i umieść ją w szczelinie między wewnętrzną a zewnętrzną ramą okna.

Instalacja elastycznego węża wylotowego

Elastyczny wąż wylotowy powinien być zamontowany lub zdjęty, w zależności od trybu pracy.

Chłodzenie – zamontuj

Nawiew lub usuwanie wilgoci – zdejmij

1. Zamontuj elastyczny wąż wylotowy w sposób pokazany na rysunku.

1. Zainstaluj adapter wylotowy typu B (plaski wylot) na wężu wylotowym w sposób pokazany na rysunku. Pamiętaj o zamontowaniu wkładki rozsuwanej (patrz strony poprzednie).

Przewód wylotowy może być instalowany w ścianie

(Niemożliwe do zastosowania z urządzeniem bez adaptera typu A oraz kołków rozporowych). W tym celu:

1. Wykonaj otwór w ścianie. Zamontuj na ścianie (na zewnątrz) i dokładnie dopasuj adapter wylotowy typu A wykorzystując 4 kołki rozporowe.

1. Podłącz wąż wylotowy do adaptera A.

Uwaga:

Jeżeli nie wykorzystujesz urządzenia zakryj otwór przy pomocy pokrywy adaptera.

Wąż może być ściśnięty lub nieco rozciągnięty zgodnie z potrzebami instalacji, jednak zalecane jest utrzymywanie minimalnej długości węża.

WAŻNE!

NIE ZGINAJ WEŻA

Niniejsze urządzenie wyposażone jest w zbiornik wody, na którym fabrycznie zabezpieczono taśmą włącznik poziomu wody na czas transportu. Przed pierwszym użyciem urządzenia wyjmij zbiornik wody, usuń taśmę i delikatnie włóż zbiornik na miejsce. Nie używaj siły, aby nie uszkodzić klimatyzatora.

Gdy woda osiągnie ustalony poziom urządzenie wyda 8 krótkich, wysokich sygnałów dźwiękowych, na wyświetlaczu pojawi się napis P1 i zacznie migotać czerwona lampka wskaźnika poziomu wody. Ostrożnie wyjmij zbiornik na wodę z obudowy, wylej wodę i ponownie włóż zbiornik do obudowy. Czerwona lampka zgaśnie, a symbol P1 zniknie. Urządzenie wznowi pracę.

Uwaga:

Podczas wyjmowania zbiornika wody z obudowy rób to powoli i delikatnie, aby uniknąć rozlania wody. Za każdym razem, gdy zbiornik wody jest wyjmowany (wkładany) i/lub jest pełen wody, wskaźnik poziomu wody zawsze migocze czerwonym światłem, a na wyświetlaczu pojawia się napis P1.

Ciągłe odprowadzanie wody

- W czasie pracy w trybie chłodzenia lub odprowadzania wilgoci, wyjmij zaślepkę z tyłu obudowy, zamontuj króciec (5/8" uniwersalny żeński) oraz wąż 3/4" (musisz kupić dodatko-wo). Umieść drugi koniec węża w zbiorniku na podłodze.

WAŻNE:

- Jeżeli zdecydujesz się na ciągłe odprowadzanie wody, przed zdjęciem zaślepki i założeniem węża wyjmij zbiornik na wodę i usuń resztki wody wykorzystując nieczynną rurkę. W przeciwnym razie pozostała woda może wypłynąć przez otwór po wyjęciu zaślepki i podczas montowania węża.

- Jeżeli chcesz zmienić sposób odprowadzania wody z ciągłego ponownie do zbiornika, upewnij się, czy dokładnie włożyłeś zaślepkę do obudowy urządzenia.

Utrzymanie i konserwacja

UWAGA:

1. Upewnij się czy przed przystąpieniem do czyszczenia lub naprawy wyłączyćś urządzenie z gniazdka.
2. Do czyszczenia nie stosuj benzyny i innych środków chemicznych.
3. Nie myj urządzenia bezpośrednio pod kranem lub przy pomocy węża. Może to spowodować zagrożenie porażeniem prądem.
4. Uszkodzony przewód zasilający powinien być naprawiany przez producenta lub jego punkt serwisowy.

Filtr powierza

- W celu ochrony pracy wentylatora czyść filtr powietrza co najmniej raz na 2 tygodnie.

Demontaż

– Odchyl górną klapkę pokrywy filtra i pociągnij filtr na zewnątrz, a następnie w dół
- Odchyl dolną klapkę pokrywy filtra i pociągnij filtr na zewnątrz, a następnie do góry.

Umyj filtr powietrza zanurzając go delikatnie w ciepłej wodzie (ok. 40°C) z neutralnymi środkami myjącymi. Wyplucz filtr i osusz go w zacienionym miejscu.

Montaż

- Przymocuj filtr do pokrywy filtra wykorzystując haki mocujące na wewnętrznej powierzchni pokrywy. Zamocuj pokrywę filtra na obudowie.

Obudowa urządzenia

- W celu umycia obudowy stosuj ścierki nasączone neutralnym środkiem myjącym. Osusz ją przy pomocy suchej, czystej ściereczki.

Niewykorzystywanie urządzenia przez dłuższy czas.

1. Jeżeli nie będziesz korzystał z urządzenia przez dłuższy czas, wyjmij zbiornik wody oraz nieczynną rurkę owiniętą taśmą i zaślepioną na końcu.

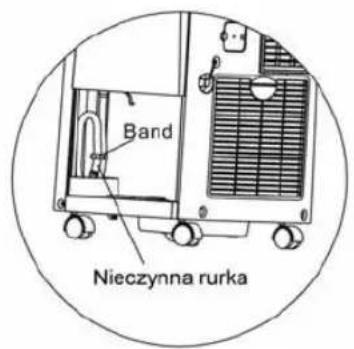

1. Usuń taśmę i wyjmij zaślepkę z końcówki rurki umożliwiając w ten sposób wypłynięcie resztek wody na zewnątrz.

1. Włącz klimatyzator w trybie NAWIEW na ok. pół dnia w ciepłym pomieszczeniu w celu osuszenia go i nie-dopuszczenia to tworzenia się pleśni.

2. Zatrzymaj urządzenie, wyciągnij wtyczkę z gniazdka, zwiń przewód zasilający i owiń go taśmą. Usuń baterie z pilota.

3. Oczyć filtr powietrza i ponownie zamontuj go.

4. Odłącz wąż wylotowy, przechowuj go w bezpiecz nym miejscu, przykryj otwór w oknie (ścianie) pokrywą adaptera.

Pilot

1. Pomiędzy pilotem a odbiornikiem nie powinny znajdować się żadne przeszkody, w przeciwnym razie klimatyzator nie będzie działał.
2. Chroń pilota przed kontaktem z cieczami.
3. Chron pilota przed wysokimi temperaturami i promie niowaniem.
4. Nie wystawiaj odbiornika na bezpośrednie światło słoneczne, gdyż może to spowodować uszkodzenie klimatyzatora
5. Chroń pilota przed promieniowaniem elektromagnetycznym emitowanym przez inne urządzenia domowe.

Uwaga!

1. Niniejsza instrukcja ma zastosowanie do modeli pilotów R51H i R5H/C
2. Model R51H stosuje się do klimatyzatorów chłodzą-co-grzejących lub klimatyzatorów typu pompy ciepła. Model R51H/C używany jest do klimatyzatorów chło-dzących

1. Przycisk TEMP V – Skorzystaj z tego przycisku aby obniżyć temperaturę w pomieszczeniu.
2. Przycisk MODE (Wybór trybu) – Za każdym naci- śnięciem tego przycisku zmienia się wybrany tryb w kolejności AUTO, COOL, DRY, HEAT i FAN, tak jak na poniższym rysunku:

UWAGA!

Tryb HEAT jest dostępny tylko dla pompy ciepła

1. Przycisk RESET: Naciśnięcie tego przycisku powo- duje skasowanie wszystkich bieżących ustawień i powrót do ustawień początkowych
2. Przycisk LOCK: Naciśnięcie tego przycisku blokuje możliwość zmiany aktualnych ustawień. Aby odblokować ustawienia naciśnij przycisk powtórnie.
3. Przycisk TIMER ON: Naciśnięcie tego przycisku pozwala na ustawienie czasu rozpoczęcia pracy urządzenia. Każde naciśnięcie zwiększa czas włączenia o 30 minut. Jeżeli czas ustawiony jest na 10:00 każde naciśnięcie dodaje kolejne 60 minut. Aby skasować ustawienie czasu wystarczy przestawić czas włączenia na 0:00
4. Przycisk TIMER OFF: Naciśnięcie tego przycisku pozwala na ustawienie czasu wyłączenia urządzenia. Każde naciśnięcie zwiększa czas wyłączenia o 30 minut. Jeżeli czas ustawiony jest na 10:00 każde naciśnięcie dodaje kolejne 60 minut. Aby skasować ustawienie czas wystarczy przestawić czas wyłączenia na 0:00
5. Przycisk ON/OFF: Naciśnięcie tego przycisku włącza urządzenie. Aby wyłączyć należy powtórnie nacisnąć przycisk.
6. Przycisk FAN SPEED: Przycisk służący ustawie- niu prędkości wentylatora w kolejności AUTO, LOW, MED, HIGH i z powrotem AUTO.
7. Przycisk TEMP A: Skorzystaj z tego przycisku, aby zwiększyć temperaturę w pomieszczeniu.

Charakterystyka

1. Tryb pracy: COOL, HEAT, DRY, FAN and AUTO.
2. Funkcja ustawiania timera do 24 godzin
3. Zakres temperatur w pomieszczeniu : 17°C\~30°C
4. Wyświetlanie LCD dla wszystkich funkcji.
5. Funkcja kontrolna wyświetlacza charaktronowego

Wyświetlacz

1. TRANSMISSION – Wskaźnik transmisji świejący w momencie przekazywania sygnału z pilota do klimatyzatora.
2. MODE – Wskaźnik trybu pokazujący bieżący tryb działania klimatyzatora – AUTO, COOL, DRY, HEAT lub FAN. Tryb HEAT jest dostępny wyłącznie dla pompy cieplnej.
3. LOCK (tylko dla pompy cieplnej) – Wyświetla się po naciśnięciu przycisku LOCK. Jeżeli przycisk LOCK zostanie naciśnięty ponownie, znaczek zniknie z wyświetlacza.
4. TIMER – W tej części wyświetlacza widoczne są ustawienia timera. Jeżeli ustalono jedynie czas startu, na wyświetlaczu pojawi się status TIMER ON. Jeżeli określono czas wyłączenia klimatyzatora, wyświetli się TIMER OFF. Jeżeli podano obydwa ustawienia, wyświetli się TIMER ON OFF, wskazujący, że wybrano zarówno czas startu, jak i zakończenia pracy urządzenia.
5. FAN – Kontrolka wskazująca czy włączono przycisk FAN.
6. Wyświetlacz cyfrowy – W tej części wyświetlacza widoczna jest temperatura oraz, jeżeli włączono tryb TIMER, ustawienia startu i wyłączenia timera.

UWAGA!

Na rysunku przedstawiono wszystkie możliwości jednocześnie w celu przejrzystości prezentacji. Jednakże w rzeczywistości na wyświetlaczu pojawią się jedynie obsługa pilota.

Obsługa pilota!

Instalacja/wymiana baterii

Do pilota stosuje się dwie baterie alkaliczne (R03/Ir03X2).

1. Aby zainstalować baterie odsuń pokrywę schowka na baterie i umieść je zgodnie z oznakowaniem na pilocie (+ i -).

1. Aby wymienić stare baterie postępuj identycznie jak w punkcie poprzednim.

UWAGA!

1. Do zmiany baterii nie używaj baterii starych lub różnego typu, ponieważ może to spowodować uszkodzenie pilota.
2. Jeżeli nie zamierzasz korzystać z pilota przez kilka tygodni, wyjmij z niego baterie. W przeciwnym razie wyciek z baterii może uszkodzić pilota.
3. Przeciętny czas działania baterii przy normalnym użyciu wynosi ok. 6 miesięcy.
4. Zmień baterię, jeżeli w chwili użycia pilota nie słychać brzęczyka odpowiedzi klimatyzatora lub nie świeci się wskaźnik transmisji.

Tryb automatyczny

Gdy klimatyzator jest już gotowy do użytku włącz urządzenie. Wówczas lampka wskaźnika działania na wyświetlaczu klimatyzatora zacznie migotać.

1. Za pomocą przycisku wyboru trybu (MODE) wybierz tryb AUTO.
2. Naciśnij przycisk TEMP, aby ustawić żądaną temperaturę. Najdogodniejszy przedział temperatur wynosi od 21°C do 28°C.
3. Uruchom klimatyzator przyciskiem ON/OFF. Lampka kontrolna działania na wyświetlaczu klimatyzatora zacznie świecić. Automatycznie ustawi się tryb AUTO FAN SPEED, a na wyświetlaczu pilota nie pojawią się żadne wskaźniki.
4. Aby zatrzymać działanie urządzenia naciśnij powtórnie ON/OFF.

UWAGA!

1. W trybie AUTO klimatyzator może samodzielnie wybrać tryb COOL, FAN, HEAT lub DRY na podstawie różnicy pomiędzy rzeczywistą temperaturą w pomieszczeniu, a temperaturą ustawioną za pomocą pilota.
2. Jeżeli tryb AUTO nie zapewnia komfortu można wybrać pożądany tryb działania ręcznie.

1. Jeżeli tryb AUTO nam nie odpowiada, możemy ręcznie zmienić ustawienia wybierając tryb COOL, DRY, HEAT (tylko dla pomp ciepła) lub FAN ONLY.

2. Naciśnij przycisk TEMP, aby ustawić żądaną temperaturę pomieszczenia. W trybie COOLING (chłodzenie) najdogodniejsza temperatura wynosi 21°C lub więcej. W trybie HEATING (grzanie) najdogodniejsze są temperatury do 28°C.

3. Naciśnij FAN SPEED aby ustawić szybkość wentylatora w trybie FAN na automatyczną, wysoką, średnią lub niską (AUTO, HIGH, MED lub LOW).

4. Wciśnij przycisk ON/OFF. Zaświeci się kontrolka działania a klimatyzator zacznie działać zgodnie z wybranymi przez Ciebie ustawieniami. Aby wyłączyć urządzenie naciśnij ponownie ON/OFF.

UWAGA!

Trybu FAN ONLY nie można zastosować do kontroli temperatury. Jeżeli wybrano ten tryb, można przeprowadzić wyłącznie czynności z punktów 1, 3 i 4

Tryb DRY

1. Naciśnij przycisk MODE i wybierz opcję DRY.
2. Naciśnij przycisk TEMP aby wybrać pożadana temperaturę z zakresu od 21°C do 28°C.
3. Wciśnij przycisk ON/OFF. Zaświeci się kontrolka działania a klimatyzator zacznie działać w trybie DRY. Aby wyłączyć urządzenie naciśnij ponownie ON/OFF.

Ustawienia timera

Przycisk TIMER ON pozwala ustawić czas automatycznego włączania urządzenia. TIMER OFF umożliwia ustawienie czasu automatycznego wyłączenia urządzenia.

1. Ustawianie czasu automatycznego włączenia.

– Naciśnij przycisk TIMER ON. Na wyświetlaczu pojawi się komunikat TIMER ON oraz ostatnio ustawiony czas włączenia urządzenia i symbol "h". Teraz możesz wyczyścić stare ustawienia czasu.
– Naciśnij powtórnie przycisk TIMER ON, aby określić żądany czas włączenia klimatyzatora.
- Po ustawieniu czasu włączenia nastąpi 1,5 sekundowa przerwa, w trakcie której sygnał z pilota zostanie przekazany do klimatyzatora. Po kolejnych ok. 2 sekundach z wyświetlacza zniknie symbol "h" i ponownie pojawi się wskaźnik temperatury.

1. Ustawianie czasu zatrzymania.

– Naciśnij przycisk TIMER OFF. Na wyświetlaczu pojawi się napis TIMER OFF, ostatnio ustawiony czas zatrzymania i symbol "h". Teraz możesz wyczyścić ustawienia czasu zatrzymania urządzenia.
– Ponownie naciśnij TIMER OFF, aby ustawić czas, w którym chcesz zatrzymać działanie urządzenia.
- Po ustawieniu TIMER OFF nastąpi 1,5 sekundowa przerwa, w czasie której sygnał z pilota zostanie przesłany do klimatyzatora. Następnie po kolejnych ok. 2 sekundach z wyświetlacza zniknie symbol "h" i pojawi się wskaźnik temperatury.
3. Ustawianie czasu startu i zatrzymania

– Naciśnij przycisk TIMER ON. Na wyświetlaczu pojawi się napis TIMER ON, ostatnio ustawiony czas startu i symbol "h". Teraz możesz zmienić ustawienia czasu uruchomienia klimatyzatora
– Naciśnij powtórnie TIMER ON aby ustawić nowy czas uruchomienia.
- Naciśnij przycisk TIMER OFF. Na wyświetlaczu pojawi się napis TIMER OFF, ostatnio ustawiony czas zatrzymania i symbol "h". Teraz możesz zresetować czas zatrzymania urządzenia.
– Naciśnij powtórnie TIMER OFF aby ustawić nowy czas zatrzymania.
- Po skonfigurowaniu ustawień TIMERA nastąpi 1,5 sekundowa przerwa, w czasie której sygnał z pilota zostanie przesłany do klimatyzatora. Następnie po kolejnych ok. 2 sekundach na wyświetlaczu pojawi się wskaźnik ustawionej temperatury.

UWAGA!

1. Po anulowaniu poprzednich ustawień czasowych należy zresetować TIMER
2. Czas ustawienia jest czasem względnym, to znaczy, że czas ustawiony jest według opóźnienia wobec czasu bieżącego.

Specyfikacja

Model: R51H, R51H/C

Napięcie znamionowe: 3.0V

Najniższe napięcie CPU: 2.0V

Zasięg odbioru sygnału: 8m

Temperatura otoczenia: -5°C \~ 60°C

Wykrywanie i usuwanie usterek

Objawy Prawdopodobna przyczyna Proponowane rozwiązanie
Po naciśnięciu włącznika urządzenie daje się uruchomić	Migocze wskaźnik poziomu wody, zbiornik wody jest pełnyTemperatura w pomieszczeniu jest niższa od ustawionej (tryb chłodzenia)	Usuń wodę ze zbiornikaZresetuj i ustaw ponownie temperatu-re chłodzenia
Klimatyzator nie chłodzi w zadowalający sposób.	Drzwi i okna pomieszczenia nie są zamknięteW pomieszczeniu znajdują się źródła ciepłaWąż wylotowy nie jest podłączony lub jest zablokowanyUstawiono za wysoką temperaturęFiltr powietrza jest zapchany kurzem	Upewnij się czy drzwi i okna są za-mknięteUsuń źródła ciepła, o ile to możliwePodłącz wąż wylotowy, upewnij się, że może on funkcjonować właściwieUstaw niższą temperaturęOczyć filtr powietrza
Hałas lub wibracja	Podłoże nie jest wypoziomowane i płaskie	Jeżeli to możliwe ustaw urządznie na płaskim wypoziomowanym podłożu
Odgłosy bulgotania	Dźwięk pochodzi od przepływające-go czynnika chłodzącego wewnątrz klimatyzatora	Jest to zjawisko normalne

Odkurzacz o mocy 1600W

Ciśnienie ssące 22,0 kPa

Regulacja mocy

Materiałowy worek na kurz

Wskaźnik zapełnienia worka

Automatyczny zwijacz przewodu

Plastikowa rura giętka

2 częściowa rura plastikowa

Akcesoria:

Ssawka szeroka i wąska ze szczotką

Szczotka duża z przełącznikiem dywan/podłoga

MM103 Foot Massager

Obudowa z wysokiej jakości tworzywa sztucznego

4 stopniowy przełącznik

Możliwość masażu suchego,

wodnego i powietrzno-wodnego

Ogrzewana powierzchnia oparcia stopy

Wskaźnik poziomu wody

Efekt wiru wodnego

Możliwość użytkowania z wodą lub bez

Zabezpieczenie przed chlapaniem

Podwójne ścianki

Ponad 70 dysz powietrznych do masowania

INFORMACJA O PRAWIDŁOWYM POSTĘPOWANIU W PRZYPADKU UTYLIZACJI URZĄDZEŃ ELEKRONICZNYCH I ELEKTRYCZNYCH

Umieszczony na naszych produktach symbol przekreślonego kosza na śmieci informuje, że nieprzydatnych urządzeń elektrycznych czy elektronicznych nie można wyrzucać razem z odpa- dami gospodarczymi.

Właściwe działanie w wypadku konieczności utylizacji urządzeń czy podzespołów lub ich recyclingu polega na oddaniu urządzenia do punktu zbiórki, w którym zostanie ono bezpłatnie przyjęte. W niektórych krajach produkt można oddać podczas zakupu nowego urządzenia.

Prawidłowa utylizacja urządzenia daje możliwość zachowania naturalnych zasobów Ziemi na dłużej i zapobiega degradacji środowiska naturalnego. Informacje o punktach zbiórki urządzeń wydają właściwe władze lokalne.

Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi prawem obowiązu jącym na danym terenie.

MANTA®

Dział Obsługi Klienta

tel: [phone] lub e-mail: [e-mail] od poniedziałku do piątku w godz. 9.00-17.00

Producent zastrzega sobie możliwość wprowadzenia zmian w specyfikację produktu bez uprzedzenia.

Made in P.R.C. FOR MANTA EUROPE
