T753 - Amplificateur audio NAD - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Amplificateur audio multicanal
Caractéristiques techniques principales	7 canaux, puissance de 75 W par canal sous 8 ohms
Alimentation électrique	120 V, 60 Hz
Dimensions approximatives	43,2 cm x 36,8 cm x 15,2 cm
Poids	10,4 kg
Compatibilités	Compatible avec les formats audio Dolby Digital, DTS, et PCM
Fonctions principales	Amplification audio, traitement numérique du son, réglages de tonalité
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter l'humidité
Pièces détachées et réparabilité	Disponibilité limitée des pièces, service après-vente recommandé pour réparations
Sécurité	Ne pas exposer à l'eau, respecter les instructions de sécurité fournies
Informations générales utiles	Vérifier la compatibilité avec les autres équipements audio avant l'achat

FOIRE AUX QUESTIONS - T753 NAD

Que faire si le NAD T753 ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que le cordon d'alimentation est en bon état. Si le problème persiste, essayez de réinitialiser l'appareil.

Comment résoudre un problème de son défectueux sur le NAD T753 ?

Vérifiez que toutes les connexions des câbles audio sont bien établies. Assurez-vous que l'appareil est réglé sur la bonne source d'entrée. Vous pouvez également essayer de redémarrer l'appareil.

Les commandes à distance ne fonctionnent pas, que faire ?

Vérifiez que les piles de la télécommande sont chargées et correctement installées. Assurez-vous qu'il n'y a pas d'obstacles entre la télécommande et le récepteur IR. Si le problème persiste, essayez de réinitialiser la télécommande.

Comment connecter des appareils supplémentaires au NAD T753 ?

Utilisez les entrées HDMI, optiques ou analogiques disponibles sur le NAD T753 pour connecter d'autres appareils. Consultez le manuel d'utilisation pour des instructions détaillées sur les connexions spécifiques.

Que faire si le NAD T753 surchauffe ?

Assurez-vous que l'appareil est placé dans un endroit bien ventilé et qu'il n'est pas obstrué par des objets. Si l'appareil continue de surchauffer, il est conseillé de le débrancher et de contacter le service client.

Comment mettre à jour le firmware du NAD T753 ?

Visitez le site officiel de NAD pour télécharger la dernière version du firmware. Suivez ensuite les instructions fournies pour mettre à jour l'appareil via une clé USB ou une connexion réseau.

Le NAD T753 ne reconnaît pas certains fichiers audio, que faire ?

Vérifiez que les fichiers audio sont dans un format compatible avec le NAD T753. Les formats pris en charge sont généralement WAV, MP3, et AAC. Convertissez les fichiers non pris en charge dans un format compatible.

Comment réinitialiser le NAD T753 aux paramètres d'usine ?

Pour réinitialiser l'appareil, maintenez enfoncé le bouton de réinitialisation à l'arrière de l'appareil pendant 10 secondes. Cela effacera toutes les configurations personnalisées et restaurera les paramètres d'usine.

MODE D'EMPLOI T753 NAD

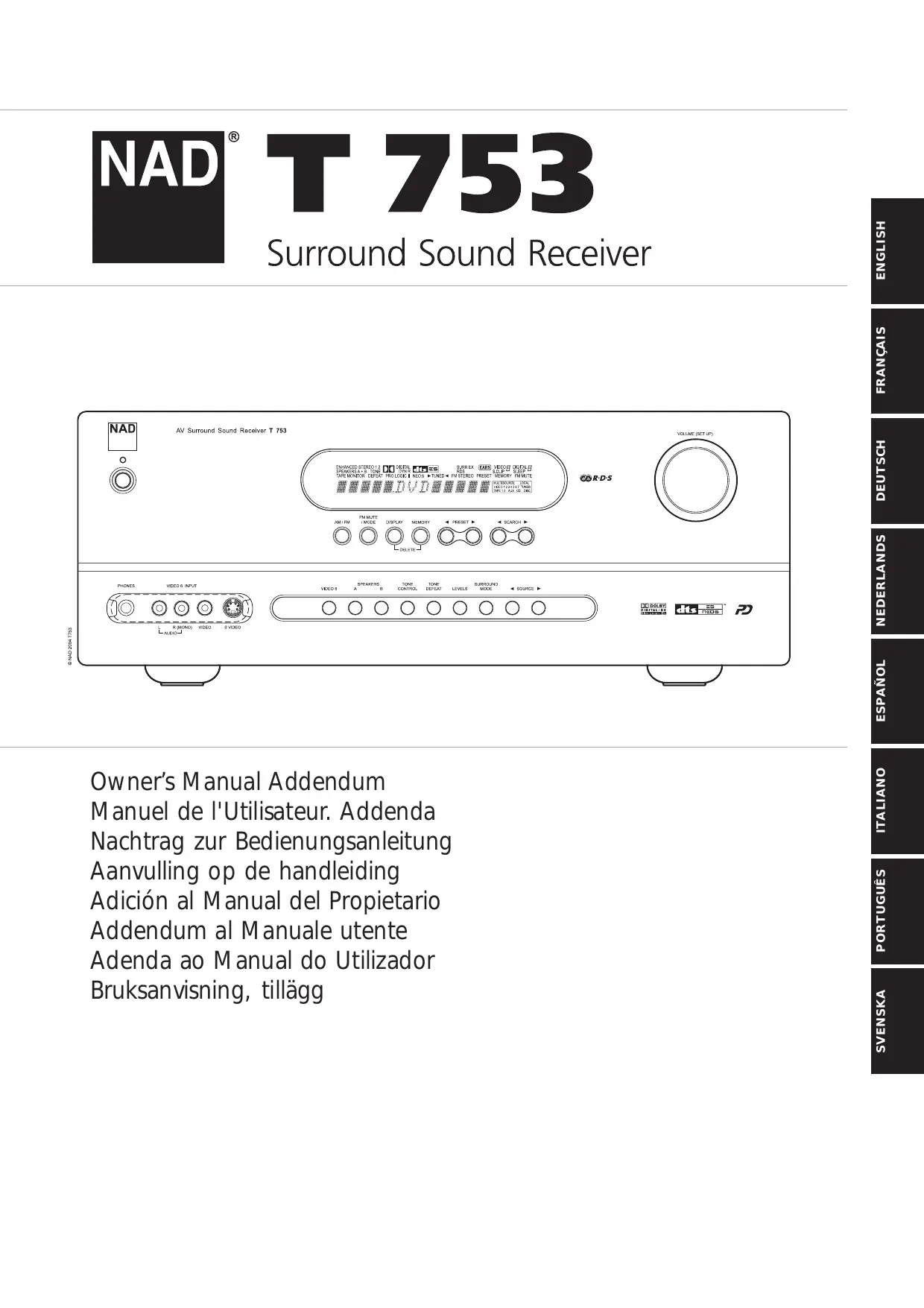

Manuel de l'Utilisateur. Addenda

L'un des avantages du Récepteur A/V T 753 est la possibilité de mettre à jour sa partie logicielle par téléchargement. Au fur et à mesure que NAD développe de nouvelles fonctionnalités, nous diffusons de nouvelles versions du logiciel d'exploitation.

Votre T 753 est déjà doté d'une nouvelle version du logiciel. Pour cette raison, votre appareil est doté de nouvelles fonctionnalités qui ne sont pas décrites dans le Manuel de l'Utilisateur ; ces fonctionnalités sont donc décrites ci-dessous, avec une référence à la page de votre manuel sur laquelle vous trouverez l'ancienne instruction correspondante. L'une des nouvelles fonctionnalités, très appréciable, est l'adjonction tout nouveau format Dolby Digital Pro Logic IIx.

Dolby Digital Pro Logic IIx (page 23)

Dolby Pro Logic IIx (page 24)

Dolby Digital Pro Logic Ilx et Dolby Prologic Ilx assurent le traitement des signaux aussi bien stéréo que 5.1, pour les transformer en une sortie 6.1* voies ou 7.1 voies. Pour les deux types de traitement Pro Logic Ilx, vous pouvez choisir entre les modes Movie [Cinéma] et Music [Musique] pour adapter votre écoute à la source sonore concernée. Pour les signaux deux voies, le mode Pro Logic Ilx comporte aussi trois autres commandes utilisateur; Dimension, Center Width [Largeur Centre], et Panorama. Le tableau suivant montre les voies disponibles, dans la mesure où elles ont été validées dans le menu incrusté (OSD) SPEAKER SETTINGS [CONFIGURATION DES HAUT-PARLEURS].

	Voies de Sortie Décodées Actives
Mode d'Écoute Sources Deux Voies	Système avec Haut-Parleurs 6.1	Système avec Haut-Parleurs 7.1
Dolby Pro Logic Ilx MusicDolby Pro Logic Ilx Movie	Avant (gauche & droit), Centre, Ambiophonie (gauche & droit), et Ambiophonie Arrière	Avant (gauche & droit), Centre, Ambiophonie (gauche & droit), et Ambiophonie Arrière (gauche & droit)
Mode d'Écoute Source Multivoies
Dolby Digital Pro Logic Ilx Music	Avant (gauche & droit), Centre, Ambiophonie (gauche & droit), et Ambiophonie Arrière	Avant (gauche & droit), Centre, Ambiophonie (gauche & droit), et Ambiophonie Arrière (gauche & droit)
Dolby Digital Pro Logic Ilx Movie	non disponible*	Avant (gauche & droit), Centre, Ambiophonie (gauche & droit), et Ambiophonie Arrière (gauche & droit)

Menus de Configuration

Depuis que le T 753 a été mis sur le marché, nos clients nous ont demandé des options plus souples au niveau des Menus de Configuration. Par conséquent, nous avons ajouté une interface plus ergonomique ainsi que de nouvelles options, comme par exemple un menu permettant de configurer les Zones d'écoute.

Configuration des Zones (page 17 Options Avancées)

ÉTAT DE MISE SOUS TENSION

Il existe deux configurations permettant la mise sous/hors tension de la deuxième zone d'écoute en se servant de la télécommande HTR 2 plutôt que de la télécommande ZR 2 de zone éloignée. En vous servant de la télécommande HTR 2, si vous commutez ÉTAT DE MISE SOUS TENSION [POWER STATE] sur MARCHE [ON], cela met sous tension la deuxième zone d'écoute conformément à ce qui est indiqué par l'Affichage Vide-Fluorescent [VFD] du T 753 ; à l'inverse, si vous commutez ÉTAT DE MISE SOUS TENSION [POWER STATE] sur ARRÊT [OFF], cela met hors tension la deuxième zone d'écoute.

CDE VOLUME [VOLUME CTRL]

Le système comporte maintenant deux configurations primaires pour la commande de volume de la deuxième zone : FIXE [FIXED] et VARIABLE. Si vous sélectionnez VARIABLE, le volume de la deuxième zone sera réglable à l'aide de la télécommande ZR 2. Si vous sélectionnez FIXE [FIXED], le volume de la deuxième zone sera réglé au niveau préréglé indiqué dans la CONFIGURATION DES ZONES, NIVEAU [ZONE SETTINGS, LEVEL]. La configuration FIXE [FIXED] est préférable si l'amplificateur de la deuxième zone d'écoute comporte sa propre commande de volume (ou alors si vous utilisez un amplificateur de distribution doté de commandes de volume passives avec "appariement des impédances").

NIVEAU [LEVEL] (page 13, SORTIE MS [MS OUT])

Cette fonction permet de définir le niveau du volume sonore lors de la mise sous tension de la deuxième zone d'écoute SORTIE MS [MS OUT] (Sortie MultiSource). Vous pouvez régler ce niveau à entre --75 dB et +18 dB (la valeur par défaut est de --20 dB). Pour pouvoir modifier ce niveau, la fonction CDE VOLUME [VOLUME CTRL] doit être configurée sur VARIABLE. Une fois que la fonction CDE VOLUME [VOLUME CTRL] est réglée sur FIXE [FIXED], il est impossible d'ajuster ce niveau. Pour mettre la SORTIE MS [MS OUT] en mode muet, appuyez sur le bouton ENTREE [ENTER] de la télécommande HTR 2 ; un "M" s'affiche à côté du niveau de volume sonore pour indiquer que le mode muet est actif.

ENTRÉE AUTO ASSERVISSEMENT [AUTO TRIG IN]

Cette fonctionnalité s'appelait auparavant AUTO ASSERVISSEMENT [AUTO TRIGGER]. Elle fonctionne toujours comme avant.

HAUT-PARLEUR DE ZONE [ZONE SPEAKER]

Les amplificateurs internes peuvent être utilisés par la SORTIE MS [MS OUT], sur tous les HAUT-PARLEURS A [SPEAKERS A] et les HAUT-PARLEURS B [SPEAKERS B], ou alors seulement sur certains de ces haut-parleurs. Désignez l'un et/ou l'autre jeu de haut-parleurs comme actif(s) lors de la mise sous tension de la deuxième zone d'écoute. Les configurations possibles pour HAUT-PARLEUR DE ZONE [ZONE SPEAKER] sont : HAUT-PARLEURS A [SPEAKER A], HAUT-PARLEURS B [SPEAKER B] ou AUCUN [NONE].

Nota : Pour utiliser cette fonctionnalité, il est nécessaire que le cavalier Sortie Préampli / Entrée Ampli Principal [Pre-Out/Main-In] soit retiré et que la Sortie MS [MS Out] soit connectée à l'Entrée Principale [Main-In] des voies souhaitées, en utilisant des câbles RCA vers RCA (non fournis). Pour accéder à la fonctionnalité Haut-Parleur A + B [Speaker A + B], vous devez utiliser les voies Avant G + D [Front L + R] de l'amplificateur. Il faut ensuite connecter la Sortie Préampli Avant G + D [Front L + R Pre Out] aux connecteurs jacks d'Entrée Amplificateur Ambiophonie Arrière G + D [Surround Back L + R Amp-In], les haut-parleurs avant droits étant connectés à ces sorties de haut-parleurs. Il va de soi que toute voie d'amplificateur utilisée pour une deuxième zone d'écoute ne sera plus disponible dans la zone principale. Cela permet néanmoins à un T 753 6 voies de piloter une chaîne ambiophonique 4.1 dans la zone d'écoute principale et d'envoyer un son stéréophonique indépendant vers une deuxième zone d'écoute éloignée.

Options Avancées (page 17)

Le Dolby Digital Pro Logic Ilx fait désormais partie des modes ambiophoniques disponibles via la télécommande HTR 2 et aussi en appuyant sur le bouton MODE AMBIOPHONIQUE [SURROUND MODE] de la face parlante du T 753.

Configuration des haut-parleurs (page 16)

GRAVÉS AMÉLIORÉS [ENHANCED BASS]

Lorsque le subwoofer est configuré sur ACTIF [ON] et qu'au moins un des haut-parleurs est configuré sur GRAND [LARGE], les GRAVES AMÉLIORÉS [ENHANCED BASS] sont aussi disponibles. Normalement, lorsque les haut-parleurs sont configurés sur GRAND [LARGE], le subwoofer n'est pas actif. L'option GRAVES AMÉLIORÉS [ENHANCED BASS] permet d'exploiter les haut-parleurs sur la totalité de leur plage de fréquences, tout en bénéficiant de la contribution du subwoofer. Cette fonctionnalité est particulièrement utile si vous souhaitez profiter d'un maximum de graves. Veuillez noter que, du fait des effets d'annulations acoustiques, il se peut que la réponse dans les graves soit non-homogène dans cette configuration.

Configuration des entrées (page 15)

L'option permettant de renommer les entrées est maintenant disponible. Appuyez sur le bouton ENTRÉE [ENTER] pour sélectionner le menu de renommage. Le nom peut occuper jusqu'à treize caractères. Utilisez les boutons de navigation de la télécommande HTR 2 pour sélectionner la lettre appropriée, puis appuyez sur le bouton ENTRÉE [ENTER].

Vous avez maintenant la possibilité, pour chaque entrée, de configurer une, plusieurs ou toutes les entrées sur ARRÊT [OFF], y compris: ENTRÉE [VIDEO IN], ENTRÉE ANALOGIQUE [ANALOG IN] et ENTRÉE ANALOGIQUE [DIGITAL IN]. Il est souhaitable de configurer sur ARRÊT [OFF] toute entrée sur laquelle aucun signal source n'est connecté.

Le GAIN D'ENTRÉE ANALOGIQUE [ANALOG IN GAIN] est désormais réglable de -12 dB à +12 dB, ce qui permet un réglage empêchant les grandes variations de volume sonore lorsque vous changez d'entrée. Il est préférable de réduire le volume sonore des entrées les plus puissantes pour les apparier aux entrées les plus faibles, plutôt que l'inverse.

SORTIE ASSERV. 1 [TRIG OUT 1]

Le menu permettant de configurer la sortie asservissement affectable se trouve désormais sur la même page que la CONFIGURATION DES ENTRÉES [INPUT SETTINGS]. Il est donc possible de configurer la SORTIE ÀSSERV. 1 [TRIG OUT 1] indépendamment de la mise sous tension de la zone d'écoute principale ou éloignée, et ce pour chaque entrée.

À noter que la SORTIE ASSERV. 1 [TRIG OUT 1] peut aussi être réglée sur INACTIVE [OFF] pour n'importe quelle entrée.

Enregistrer une Configuration Préréglée (page 18)

L'option permettant de renommer les cinq Préréglages A/V est désormais disponible. Les configurations préréglées doivent d'abord être sauvegardées avant de pouvoir être renommées. Sauvegardez la configuration préréglée à l'aide des boutons de navigation de la télécommande HTR 2, puis appuyez sur le bouton ENTRÉE [ENTER]. Appuyez successivement sur le bouton de navigation pour arriver au menu "NOM ?" ["NAME?"], puis appuyez à nouveau sur le bouton ENTRÉE [ENTER] de la télécommande HTR 2. Le nom peut comporter jusqu'à treize caractères. Utilisez les boutons de navigation de la télécommande HTR 2 pour trouver la lettre souhaitée, puis appuyez sur le bouton ENTRÉE [ENTER] pour la sélectionner.

Fonctionnalités pour l'Utilisateur Affirmé

Configurations Préréglées pour la Configuration des Haut-Parleurs (Configuration Rapide [Quick Setup]) Cinq des configurations haut-parleurs les plus courantes sont pré-configurées de manière à vous simplifier la première utilisation de votre nouveau récepteur ambiophonique. Choisissez votre configuration des haut-parleurs dans le tableau ci-dessous, puis servez-vous des configurations préréglées A/V pour sélectionner celui qui vous convient le mieux. Vous pourrez ensuite affiner les réglages en suivant les instructions relatives à la CONFIGURATION DES HAUT-PARLEURS (page 16). Ces configurations préréglées permettent de régler rapidement plusieurs configurations typiques des haut-parleurs.

Configurations A/V disponibles en permanence
CONFIG. PR 6	6.1 GRANDS HP	Avant, Centre, Ambiophonie, Ambiophonie Arrière, Subwoofer
CONFIG. PR 7	6.1 PETITS HP	Avant, Centre, Ambiophonie, Ambiophonie Arrière, Subwoofer
CONFIG. PR 8	5.0 GRANDS HP	Avant, Centre, Ambiophonie
CONFIG. PR 9	4.1 PETITS HP	Avant, Ambiophonie, Subwoofer
CONFIG. PR 10	5.1 PETITS HP	Avant, Centre, Ambiophonie, Subwoofer

Stéréo Améliorée [Enhanced Stereo] 1 et 2

Les deux modes de Stéréo Améliorée sont désormais entièrement configurables par l'utilisateur. Dans le menu MODE D'ÉCOUTE [LISTENING MODE], vous pouvez configurer chaque haut-parleur individuel sur ACTIF [ON] ou INACTIF [OFF].

Écoute de la Radio (page 19)

Saisie Directe des Fréquences sur la Télécommande HTR 2

À l'aide de la télécommande HTR 2, vous pouvez désormais entrer directement la fréquence de la station radio que vous voulez écouter. Lorsque vous entrez des chiffres, un nombre supérieur à trois chiffres activera directement le mode de saisie directe. Une impulsion sur le bouton ENTRÉE [ENTER] verrouille la fréquence affichée sur l'OSD et le VFD du T 753. À titre d'exemple, si vous appuyez sur 1021, l'appareil forcera l'entrée directe de la fréquence 102.1.

Mode Sommeil [Sleep]

La minuterie du Modé Sommeil [Sleep] met automatiquement le T 753 en mode Veille [Standby] après un nombre de minutes préréglé. Une impulsion unique sur le bouton SOMMEIL [SLEEP] de la télécommande HTR 2 affiche l'incrément du temps de sommeil actuellement réglé. Une deuxième impulsion sur le bouton SOMMEIL [SLEEP] de la télécommande HTR 2, dans les trois secondes qui suivent, et chaque impulsion successive par la suite, augmentent le temps de sommeil d'un intervalle de 15 minutes ; une fois le temps de sommeil écoulé, le T 753 se met automatiquement en mode Veille [Standby]. L'incrément de temps de sommeil s'affiche sur l'Affichage Vide-Fluorescent [VFD] de la face parlante du T 753, en même temps que l'icône "SOMMEIL" ["SLEEP"], qui sera affiché en permanence dans le coin supérieur gauche du VFD sur la face parlante du T 753.

Pour régler la minuterie de sommeil, appuyez deux fois sur le bouton SOMMEIL [SLEEP] de la télécommande HTR 2; la première impulsion affiche le temps de sommeil actuellement réglé, puis la deuxième incrémente la valeur. Chaque impulsion successive augmente le temps de sommeil de 15 minutes, pour aller de 15 minutes jusqu'à 90 minutes. Pour annuler le mode sommeil, continuez à appuyer sur le bouton SOMMEIL [SLEEP] de la télécommande HTR 2 jusqu'à ce que "SOMMEIL ARRÊTÉ" ["SLEEP OFF"] soit affiché sur le VFD. Si vous commutez le T 753 en mode Veille, en appuyant soit sur le bouton ARRÊT [OFF] de la télécommande HTR 2, soit sur le bouton MARCHE/ARRÊT [POWER] du T 753, cela annule aussi le mode sommeil.

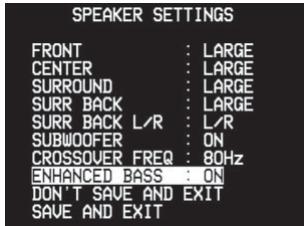

SPEAKER SETTINGS FRONT : LARGE CENTER : LARGE SURROUND : LARGE SURR BACK : LARGE SURR BACK L/R : L/R SUBWOOFER : ON CROSSOVER FREQ : 80Hz ENHANCED BASS : ON DON'T SAVE AND EXIT SAVE AND EXIT

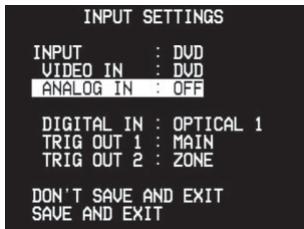

INPUT SETTINGS INPUT : DVD VIDEO IN : DVD ANALOG IN : OFF DIGITAL IN : OPTICAL 1 TRIG OUT 1 : MAIN TRIG OUT 2 : ZONE DON'T SAVE AND EXIT SAVE AND EXIT

INPUT SETTINGS INPUT : DVD VIDEO IN : DVD ANALOG IN : DVD GAIN : OdB DIGITAL IN : OPTICAL 1 TRIG OUT 1 : MAIN DON'T SAVE AND EXIT SAVE AND EXIT

SAVE TO PRESET PRESET 1 : NAME? PRESET 2 : ---- PRESET 3 : ---- PRESET 4 : ---- PRESET 5 : ---- RETURN TO SETUP MENU

PRESET 1 ↑ A B C D E F G H I J K L M N O P Q R S T U V W X Y Z 0 1 2 3 4 5 6 7 8 9 - : / . ' ( ) * + = ; ? ! SAVE CANCEL

LISTENING MODE MODE : ENHANCED STEREO 1 FRONT : ON CENTER : ON SURROUND : ON BACK : ON RETURN TO SETUP MENU
