TNT SAT - Décodeur satellite METRONIC - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Récepteur TNT et satellite
Caractéristiques techniques principales	Décodeur numérique, compatible avec les signaux TNT et satellite, supporte les résolutions jusqu'à 1080p
Alimentation électrique	Alimentation secteur 220V
Dimensions approximatives	Dimensions : 30 cm x 20 cm x 5 cm
Poids	Environ 1,2 kg
Compatibilités	Compatible avec les antennes TNT et les paraboles satellites
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	220-240V AC
Puissance	Consommation électrique : environ 15W
Fonctions principales	Enregistrement TV, guide des programmes, fonction de pause en direct
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Disponibilité de pièces détachées auprès du fabricant, réparabilité modérée
Sécurité	Conforme aux normes de sécurité électrique, ne pas exposer à l'humidité
Informations générales utiles	Vérifier la compatibilité avec votre installation avant l'achat, garantie de 2 ans

FOIRE AUX QUESTIONS - TNT SAT METRONIC

Comment installer le METRONIC TNT SAT ?

Connectez le décodeur à votre antenne parabolique, branchez-le à votre téléviseur via un câble HDMI ou RCA, puis alimentez-le. Suivez les instructions à l'écran pour la configuration initiale.

Mon METRONIC TNT SAT ne capte pas les chaînes, que faire ?

Vérifiez que l'antenne est correctement orientée et qu'elle est bien connectée. Accédez au menu de recherche des chaînes et lancez une nouvelle recherche.

Comment réinitialiser mon METRONIC TNT SAT ?

Pour réinitialiser l'appareil, allez dans le menu des paramètres, sélectionnez 'Réinitialiser' et suivez les instructions. Cela rétablira les paramètres d'usine.

Que faire si le son est désynchronisé avec l'image ?

Essayez de changer la résolution de la sortie vidéo dans les paramètres. Vous pouvez également redémarrer l'appareil pour résoudre le problème.

Comment mettre à jour le logiciel du METRONIC TNT SAT ?

Accédez au menu des paramètres, sélectionnez 'Mise à jour du logiciel', puis suivez les instructions pour vérifier et installer les mises à jour disponibles.

Je ne trouve pas certaines chaînes, pourquoi ?

Cela peut être dû à une mauvaise orientation de l'antenne ou à des chaînes qui ne sont pas disponibles dans votre région. Vérifiez également que votre antenne est compatible avec les chaînes que vous souhaitez recevoir.

Le décodeur s'éteint tout seul, que faire ?

Vérifiez si le câble d'alimentation est bien connecté. Si le problème persiste, essayez de le brancher sur une autre prise ou contactez le service client.

Comment accéder aux réglages de l'image ?

Allez dans le menu principal, sélectionnez 'Paramètres', puis 'Réglages de l'image' pour ajuster la luminosité, le contraste, et la saturation selon vos préférences.

Est-il possible d'enregistrer des émissions avec le METRONIC TNT SAT ?

Oui, si votre modèle le permet. Connectez un disque dur externe ou une clé USB, puis accédez à l'option d'enregistrement dans le menu pendant que vous regardez une émission.

MODE D'EMPLOI TNT SAT METRONIC

1 Aire absolument 04 2 CANAL READY 06 3 Economie d'énergie 06 4 Guide de démarrage rapide 07 5 Description de l'appareil 09 6 Description de la télécommande 10 7 Utilisation simplifiée 11

Section avancee

8 Utilisation avancée 15 9 Télécommandes universelles 20 10 Questions / réponses 20 11 Installation d'une parabole 21 12 Pilotage d'un commutateur 24

Assistance et conseils 26

Questionnaire qualité 27

Certificat de garantie 28

1 - À litre absolument

L'intérieur de votre terminal contient des composants fragiles; n'ouvrez jamais l'appareil, même après avoir retiré le cordon secteur. De manière générale, les appareils audio-video ne sont pas reliés à la terre, vous pouvez donc ressentir des décharges électriques (non dangereuses) en touchant deux appareils simultanément (ou un appareil et le câble d'antenne). Nous vous conseillons de brancher les appareils sur le secteur après avoir effectué toutes les liaisons et connexions.

Pour nettoyer votre terminal ou sa télécommande, n'employez ni solvant ni détergent. Un chiffon sec ou très légèrement humide sera parfait pour enlever la poussière.

N'installez pas le terminal à proximité d'autres appareils. Choisissez un endroit aéré et ne posez rien sur les grilles d'aération. Ne posez jamais le terminal sur un autre appareil, la surchauffe qui en résultait ferait vieillir prématurément les composants. En cas d'orage, débranchez tous vos appareils audio-video du secteur : ils pourraient subir des dommages non couverts par la garantie.

Votre terminal répond aux exigences essentielles de la Directive Basse Tension 2006/95/CE et respecte la norme EN 60065. À ce titre, nous attirons notre attention sur les éléments de sécurité suivants :

Il convient de ne pas obstruer les ouvertures d’aération avec des objets tels que journaux, nappes, rideaux, etc. Une distance minimale de 5 cm est requise autour de l’appareil pour assurer une aération suffisante. Il convient de ne pas placer sur l’appareil, ou à proximité, des sources de flammes nues telles que des bougies allumées. L’appareil ne doit pas être exposé à des égouttements d’eau ou des éclaboussures et de plus, aucun objet rempli de liquide tel que des vases ne doit être placé sur l’appareil. La prise d’alimentation doit demeurer aisément accessible.

La télécommande nécessite deux piles AAA 1.5V. Respectez la polarité indiquée dans le logement. Dans un respect de l'environnement et de la loi, ne jetez jamais les piles usagées avec les ordures ménagères. Rapportez-les à votre point de vente où vous trouverez des containers pour piles usagées.

Le bon fonctionnement de l'appareil sous-entend une utilisation conforme à cette notice. Aucune fonction présente dans l'appareil, mais non décrite dans cette notice ne présente de garantie. Par ailleurs, certaines fonctions considérées comme non essentielles ont volontairement été occultées de ce document.

Votre terminal possède un seul tuner satellite, vous ne pouvez donc pas enregistrer une chaîne différente de celle que vous regardez.

La programmation du terminal se fait par l'intermédiaire des menus. Pour faciliter la lecture de cette notice, nous écrirons l'accès à un menu donné sous la forme simplifiée suivante :

MENU / menu / sous-menu.

Par exemple, lorsque vous lirez :

• Allez dans MENU / Réglages / Contrôle parental /... / Niveau de moralité.

c'est équivalent à :

• Appuyez sur la touche MENU pour accéder au menu principal.
• Appuyez sur la touche ↓ pour sélectionner le menu Réglages et appuyez sur OK.
• Appuyez sur la touche ↓ pour sélectionner le sous-menu Contrôle parental et appuyez sur OK.
• Entrez les 4 chiffres de votre code PIN (choisi lors de la première installation).
• Sélectionnez le menu Niveau de moralité et validez par OK.
• Vous remarquerez que les mots écrits en gras dans cette notice correspondent aux mots qui apparaissent dans les menus sur l'écran du téléviseur.

2 - CANAL READY

Votre terminal est labellisé CANAL READY, ce qui signifie que vous pouvez l'utiliser pour accéder aux chaînes de CANAL+ évitant ainsi de devoir louer un terminal supplémentaire. Pour accéder à ces offres, vous devez contacter directement CANAL+ ou un distributeur. Une carte d'abonné vous sera remise, que vous devrez insérer en lieu et place de la carte TNTSAT livrée avec l'appareil. Ne vous débarrasssez sous tout prétexte de votre carte TNTSAT, elle pourrait vous servir ultérieurement. même si vous vous abandonnez à une offre payante, nous vous conseillons d'insérer régulièrement, par exemple une fois par mois, la carte TNTSAT dans le terminal, afin de renouveler les droits pour l'offre gratuite.

Lorsque vous insérez une autre carte que la carte TNTSAT, le terminal relance automatiquement une recherche de chaînes, afin de vous présenter une numérotation de chaînes propre à l'offre en question. Vous devrez parfois confirmer votre choix pour les chaînes régionales.

Site officiel CANAL READY: http://www.canalready.fr

Pour plus d'informations sur l'offre de service TNTSAT, rendez-vous sur le site : http://www.tnntsat.tv

3 - Économie d'énergie

Votre terminal embarque des composants de dernière génération permettant d'afficher une consommation d'électricité en veille ultra faible. Néanmoins, cet effort est vain si vous oubliez de mettre l'appareil en veille lorsque vous arrêtez de regarder la télé.

4 - Guide de démarrage rapide

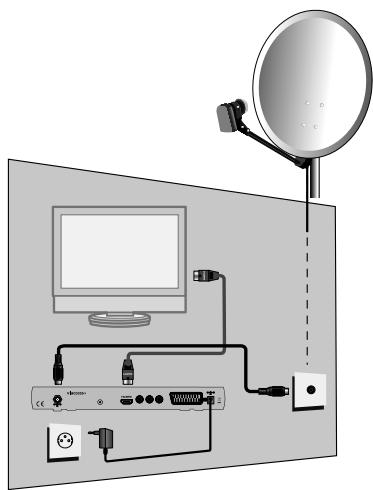

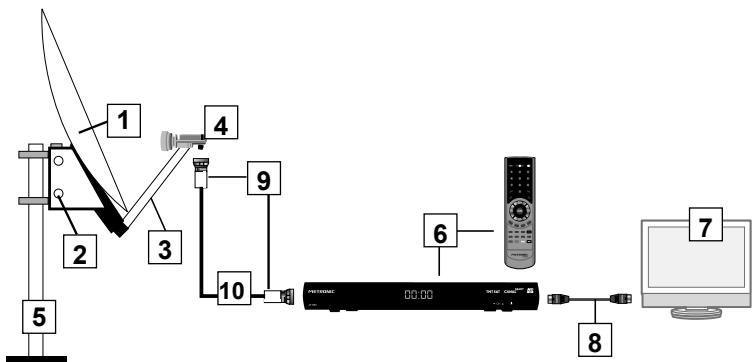

Ce guide d'installation rapide suppose que vous avez déjà une parabole pointée vers le satellite Astra (19,2^). Si ce n'est pas le cas, lisez le paragraphe 11 page 21 relatif à l'installation d'une parabole. En cas de difficulté, reportez-vous aux pages suivantes de cette notice. En cas de mauvaise manipulation lors de l'installation, vous pourrez toujours revenir aux réglages usine en réinitialisant l'appareil comme indiqué page 14 (paragraphe F).

• Branchez l'arrivée de la parabole sur le connecteur d'antenne marqué ANT. Reliez vos téléviseurs à l'adaptateur grâce à un cordon HDMI, allumez le téléviseur et mettez-le en mode HDMI (voir notice du téléviseur si nécessaire).
• Branchez le terminal sur le sectionneur.
• Insérez les piles dans la télécommande.

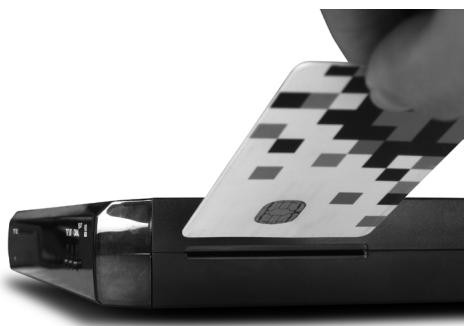

• Insérez la carte à puce dans le lecteur, puce vers le fond, dirigée vers le sol (voir photo). Le téléviseur affiche l'écran de bienvenue (1). Si ce n'est pas le cas, vérifiez les connexions et/ou forcez le mode ajusté de votre téléviseur (AV, EXT).

En cas de problème, consultez également le paragraphe 10 point n°1 (voir page 20).

• Si vous avez relié le téléviseur grâce à un cordon HDMI, le format proposé par défaut est le format large 16/9ème, validez cette proposition par OK.

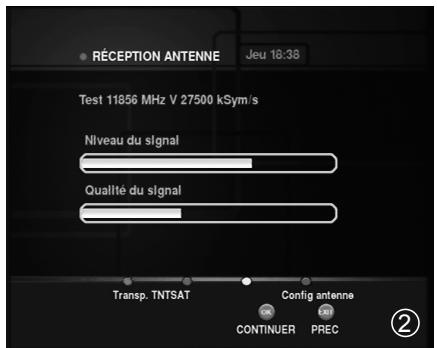

• L'écran suivant (2) vous informe sur la qualité de réception. Si la qualité (barre du dessous) est inférieure à un tiers, voirz le paragraphe 11

(page 21) concernant le calage de la parabole. Si la qualité est supérieure à un tiers, appuyez sur OK pour lancer l'installation des chaînes.

• Patientez quelques secondes pendant la recherche. L'écran CHAINES REGIONALES (3) vous invite à sélectionner la chaîne régionale de votre choix pour chaque chaîne nationale proposant un décrochage régional (France 3 uniquement à l'heure de réduction de cette notice). Choisissez avec les flèches et validez par OK.

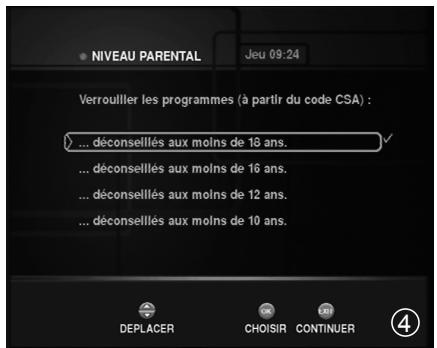

• Vous devez maintenant choisir le niveau parental (4), ce qui provoquera la demande du code personnel (PIN) pour visualiser les programmes que le diffuseur déclare destinés à un public plus âgé que le niveau choisi. Faites votre choix avec les flèches et validez deux fois par OK. Dans le doute, gardez le choix proposé (-18). L'écran suivant (5) vous invite à CHOISIR un code personnel (PIN). Entrez ce code de votre choix (par exemple 1234) et confirmez en l’entrant une deuxième fois, suivi de OK. Notez ce code précieusement, vous en aurez besoin pour accéder aux menus du terminal.
• Voiture installation est terminée, appuyez sur OK et profitez de l'offre de service TNTSAT.

Disponible sur AR

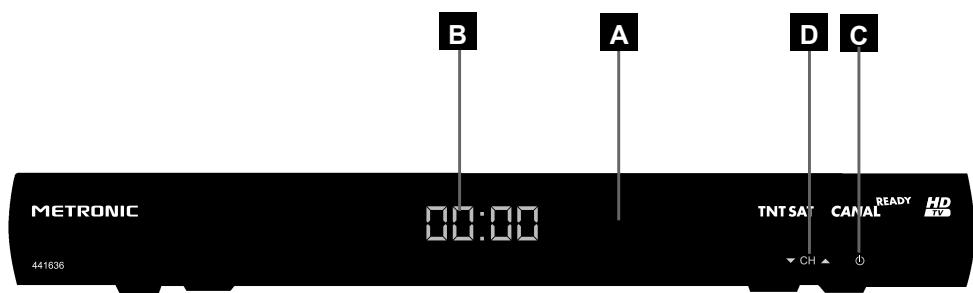

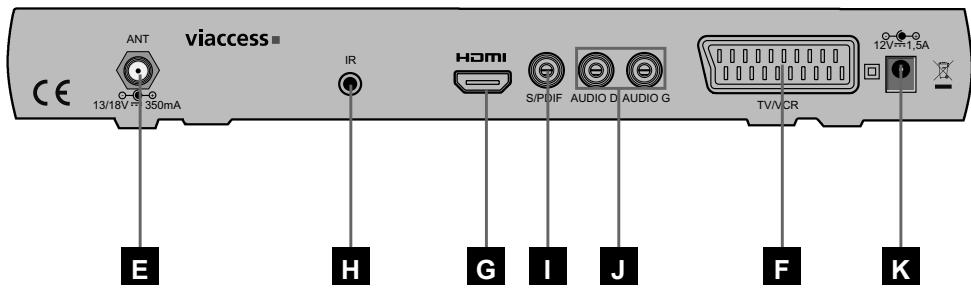

5 - Description de l'appareil

A Récepteur infrarouge (détecte le signal infrarouge de la télécommande). B Afficheur. Affiche le numéro de chaîne lorsque le terminal est allumé. Affiche l'heure en veille. C Permet de mettre en veille le terminal ou de l'allumer. D Touches CH identiques à celles de la télécommande. E Entrée antenne satellite. Sortie péritel TV. Pour connecter l'adaptateur au téléviseur, en cas d'écran noir avec la liaison HDMI ou pour connecter un magnétoscope/enregistreur DVD. G Sortie HDMI (haute définition numérique). H (inutilisé sur ce modèle). Sortie audio numérique (S/PDIF) pour votre amplificateur Home Cinema. J Sorties audio analogiques (pour connecter à votre chaîne Hi-Fi). K Entrée 12V, pour alimentation fournie ou autre alimentation 12V (minimum 1,5A).

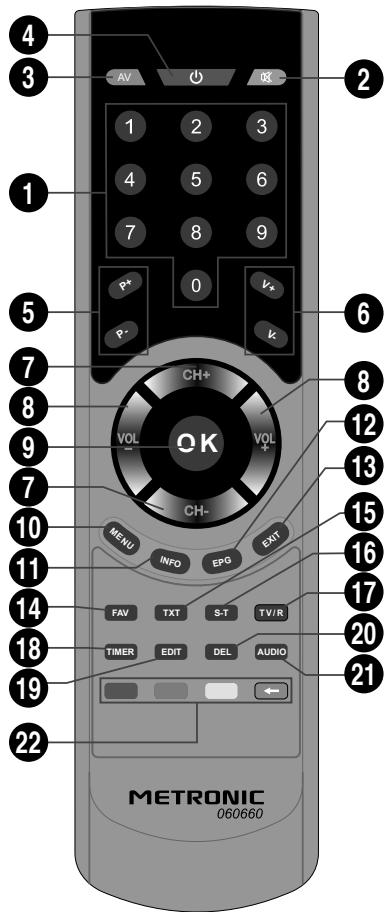

6 - Description de la télécommande

1 Touches numériques. En utilisation normale, permet de taper le numéro de la chaîne souhaitée. Dans le mode programmation, permet de partager les valeurs numériques. 2 Permet de couper le son (pour répondre au téléphone par exemple). Pour désactiver la sortie péritel / magnétoscope. 4 Permet de mettre en veille le terminal ou de l'allumer. 5 Permet de changer de chaîne, au même titre que les touches -CH+. 6 Permet de régler le volume. 7 En utilisation normale, fait changer de chaîne. Dans les menus, permet de passer d'une ligne à la suivante. 3 Dans le menu, permet de modifier les différents paramètres. En mode normal, permet de régler le volume. 9 Permet de valider un besoin quand vous êtes dans les menus. En mode normal (visualisation d'une chaîne), affiche la liste des chaînes. 10 Permet d'entrer dans le menu principal. 11 Un premier appui fait apparaitre la bannière information de la chaîne, comprenant, entre tuelle et la prochaine. Un double appui fait taillées sur l'émission en cours. 12 Guide électronique des programmes. Fait apparaître le programme en cours et le programme suivant, lorsque ces informations sont transmises par la chaîne. Pour revenir d'un écran en arrêté dans les menus et sortir complètement des menus. Pour passer en mode de chaînes favorites. 15 Permet d'accéder aux sous-titres et tellexte (si diffusé). 16 Touche S-T. Pour activer ou désactiver les sous-titres (DVB). 17 Permet de basculer du mode TV en mode RADIO et inversement. Touche

inactive si vous n'avez pas installé de radios (recherche complète de chaînes). Permet également de revenir à la liste complète à partir de la liste de chaînes favorites.

Touche TIMER pour accéder au menu PROGRAMMATEUR permettant un enregistrement différé. Utilisé dans certains menus pour accéder au menu d'édition. Utilisé dans certains menus pour effacer des éléments (chaîne, programmeur,...). Lorsque plusieurs voies audio sont transmises, permet de choisir la langue de l'émission. Utilisées dans certains menus et dans le navigateur du magazine télétexte.

7 - Utilisation simplifiée

Cette partie vous décrit les options et menus utilisés couramment lors d'une utilisation normale. Pour une exploitation poussée de votre terminal, reportez-vous au paragraphe 8 (page 15) Utilisation avancée.

A - changer de chaîne

Vous pouvez changer de chaîne de quatre manières différentes :

• En appuyant sur les touches P▲ ou P▼ (ou sur les flèches ▲▼).
• En appuyant sur OK pour afficher la liste des chaînes, puis en Choosingant la chaîne de votre choix avec les flèches, et finalement en validant par OK.
• En tapant son numéro.
• À partir du Guide des Programmes (voir paragraphe 7-C page 12).

B - allumer et éteindre l'appareil

Lorsque vous arrêtez de regarder la télé, il peut être tentant d'appuyer simplement sur la touche ARRET de votre téléviseur, en laissant le terminal en marche. Nous vous mettons en garde contre les deux inconvénients majeurs de cette manière de faire :

• D'une part, vous consommerez du courant électrique inutillement (environ 7W en marche, contre moins de 0,5W en veille).
• D'autre part, votre terminal ne se mettra pas à jour lorsque la liste des chaînes évolue ou lorsqu'un nouveau logiciel est disponible pour votre terminal. Veillez donc à bien éteindre le terminal en même temps que la télé.

À chaque allumage, le terminal va vérifier qu'il est bien à jour, ce qui va prendre quelques secondes.

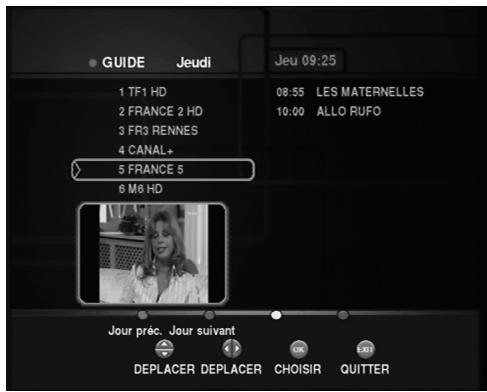

C - s'informer sur les programmes diffusés

• Vous accédez au guide des programmes en appuyant sur la touche EPG ou par MENU / Guide.
• La fenêtre en haut à droite indique le nom de l’émission en cours, et la prochaine, pour la chaîne sélectionnée.
• Vous pouvez sélectionner une autre chaîne avec les flèches. Pour plus de détails sur une émission, appuyez sur la flèche.

pour sélectionner le titre de l'émission qui vous intéresse puis appuyez sur la touche INFO.

D - Enregistrer une émission

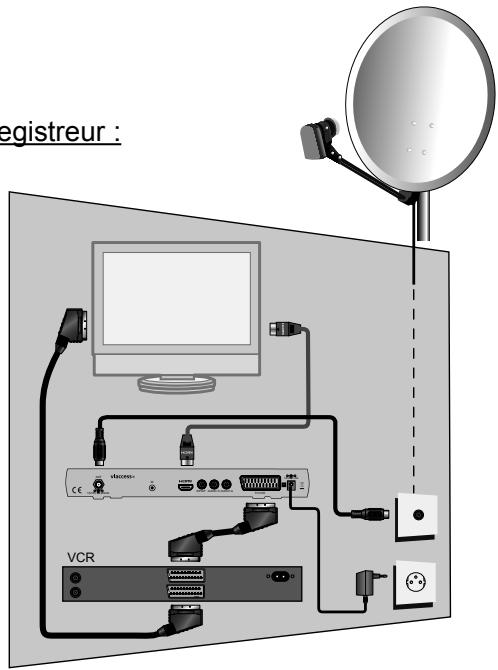

Branchement d'un magnétoscope ou enregistreur:

Connectez simplement la prise AUX de votre magnétoscope sur la péritel VCR du terminal.

Enregistrer l'émission en cours :

Pour enregistrer une chaîne, commencez par visualiser la chaîne sur le téléviseur, comme si vous vouliez la regarder.

Lancez alors l'enregistrement sur la chaîne AV du magnétoscope (0, AV, EXT,...).

Lire un enregistrement :

La lecture d'une cassette (ou d'un DVD) ne peut pas se faire depuis le magnétoscope, à travers le terminal. En effet, la sortie HDMI du terminal ne fournit que le signal TNTSAT. Elle ne peut pas restituer le signal qui arrive sur l'entrée péritel magnétoscope. Aussi, vous avez besoin de relier le magnétoscope directement au téléviseur à l'aide de la prise péritel TV.

Note : Ceci vaut également pour les enregistreurs DVD.

RAPPEL : VOUS NE POUVEZ PAS REGARDER UNE CHÂNE ET ENREGISTRER UNE AUTRE CHÂNE EN MÊME TEMPS.

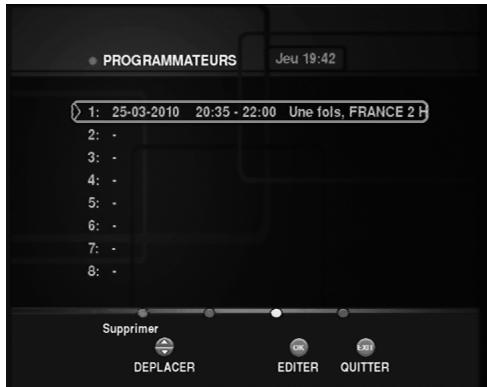

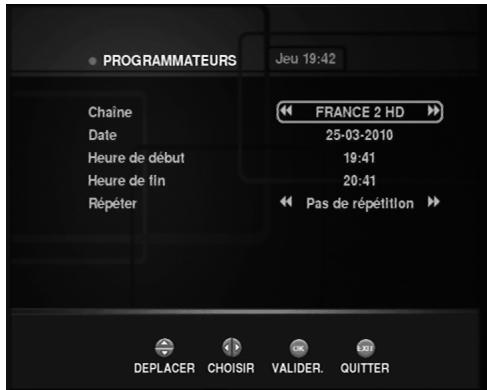

Enregistrer une émission future :

Vous pouvez programmer un allumage différé de votre terminal grâce à la touche TIMER.

• Sur la première ligne, CHOISSEZ la chaîne à enregistrer avec les flèches « » puis appuyez sur ↓ pour passer à la ligne suivante.
• Sur la ligne Date, entrez la date de l'émission à enregistrer avec les touches numériques puis appuyez sur ↓ pour passer à la ligne suivante.
• Remplissez les lignes Heure de début et Heure de fin en fonction de l'émission à enregistrer, puis validez par OK. Une ligne s'ajoute à la liste des enregistements différés. En cas d'erreur de saisie, descendez sur la ligne à modifier avec la flèche ↓ et appuyez sur la touche DEL.
• Appuyez sur la touche EXIT pour sortir du menu.

N'OUBLIEZ PAS DE PROGRAMMER UN ALLUMAGE DIFFÉRÉ SUR VOTRE MAGNETOSCOPE OU ENREGISTREUR DVD AVEC LA MÈME PLAGE HORAIRE.

Changer le code personnel :

• Allez dans MENU / Réglages / Contrôle parental.
• Entrez votre code PIN actuel à 4 chiffres puis validez par OK.
• Sélectionnez Modifier PIN.
• Sur la ligne Ancien PIN, entrez à nouveau votre code actuel.
• Sur la ligne Nouveau PIN, entrez votre nouveau code et confirmez-le sur

la ligne Confirmer PIN.

• Appuyez 4 fois sur EXIT pour sortir des menus.

Changer le niveau moral :

• Allez dans MENU / Réglages / Contrôle parental.
• Entrez votre code PIN actuel à 4 chiffres puis validez par OK.
• Sélectionnez Niveau de moralité puis appuyez sur OK.
• Sélectionnez le nouveau réglage avec les flèches et validez par OK.
• Appuyez 4 fois sur EXIT pour sortir des menus.

Bloquer des chaînes :

Le mode de contrôle parental principal de votre terminal repose sur l'utilisation d'un niveau moral. Vous avez en plus la possibilité de bloquer une ou plusieurs chaînes, quel que soit le niveau moral de l'émission en cours. Ceci est particulièrement utile si vous installez des chaînes supplémentaires du satellite Astra, alors que certaines n'indiquent pas de niveau moral, tout en diffusant des contenus réservés à un public averti.

• Allez dans MENU / Réglages / Contrôle parental
• Entrez votre code PIN actuel à 4 chiffres puis OK.
• Sélectionnez Verrouiller/déverrouiller les chaînes.
• Sélectionnez la chaîne à bloquer avec les flèches et validez par OK.
• Vous pouvez sélectionner de la sorte autant de chaînes que vous voulez.
• Appuyez 4 fois sur EXIT pour sortir des menus.

F - revenir aux réglages usine:

En cas de problème inexpliqué dans le fonctionnement de l'appareil, la première chose à faire est de revenir aux réglages usine.

• Allez dans MENU / Réglages / Maintenance.
• Entrez votre code PIN à 4 chiffres puis OK.
• Sélectionnez Réinitialisation et validez par OK.
• Confirmez en sélectionnant Oui avec la flèche et validez par OK.

Patientez, le terminal va redémarrer comme neuf.

A - installer des chaînes supplémentaires

Votre terminal est principalement conçu pour l'offre de service TNTSAT. Toutefois, il vous permet d'accéder à toutes les chaînes gratuites. Si vous êtes en appartement, et que votre installation permet de recevoir le satellite Hot Bird, vous pouvez vous référer au paragrapphe 12 (page 24) relatif au paramétrage d'un commutateur; il n'est pas possible d'ajouter des chaînes payantes, même lorsqu'elles sont cryptées en Viaccess.

Nous attirons votre attention sur le fait qu'un grand nombre de chaînes étrangères diffusent des contenus réservés à un public adulte, sans le déclarer au moyen des codes CSA. Dans ce cas, le blocage parental par niveau de moralité ne fonctionne pas. Pour protégerr vos enfants de contenus nuisibles à leur épanouissement, il est impératif d'activer le blocage par châne, tel que déscrit au paragraph 7-E page 13.

• Allez dans MENU / Réglages / Recherche des chaînes.
• Entrez votre code PIN à 4 chiffres puis OK.
• Sélectionnez Recherche Complète des chaînes et validez par OK.
• Patientez quelques minutes.
• Les nouvelles chaînes sont ajoutées à partir du numéro 1000.

B - Écouter les radios

Si vous procédez à une recherche complète sur Astra comme indiqué au paragraphe précédent, vous ajouterez également des radios.

Pour accéder aux radios, appuyez simplement sur la touche TV/R. Si vous utilisez une télécommande universelle qui ne possède pas cette touche, vous pouvez également y accéder dans MENU / liste des chaînes.

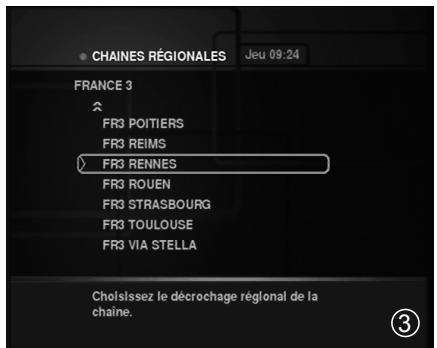

C - changer la chaîne régionale

• Allez dans MENU / Réglages / Recherche des chaînes.
• Entrez votre code PIN à 4 chiffres puis OK.
• Sélectionnez Chaînes régionales et validez par OK.
• Sélectionnez le dégroupage régional voulu à l'aide des flèches puis validez par OK.

D - gérer la liste de favoris

Vous pouvez créer une liste de chaînes favorites. Cette option a surtout du sens lorsque vous avez procédé à une recherche complète sur Astra, ce qui vous apporte des centaines de chaînes supplémentaires, dont la plupart ne vous intéresseront pas.

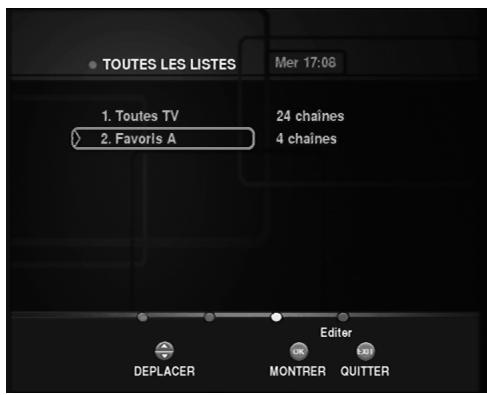

Créer une liste de chaînes favorites :

• Allez dans MENU / liste des chaînes.
• Descendez sur Favoris A avec la flèche ↓.
• Appuyez sur la touche EDIT pour afficher le menu d'édition de la liste. La liste de toutes les chaînes apparaît à gauche. Vous pouvez changer cette liste avec les touches rouge et verte, et afficher par exemple toutes les radios.
• Sélectionnez une à une avec les flèches ▽ ◀ les chaînes à ajouter à la liste de Favoris, en validant par OK à chaque fois.
• Lorsque votre sélection est terminée, appuyez 3 fois sur EXIT pour quitter tous les menus.

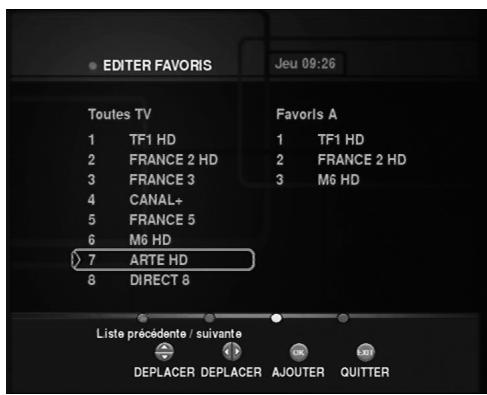

Modifier une liste de chaînes favorites :

• Allez dans MENU / liste des chaînes.
• Descendez sur Favoris A avec la flèche ↓.
• Appuyez sur la touche EDIT pour afficher le menu d'édition de la liste.
• Appuyez sur la flèche > pour déplacer le curseur dans la liste de droite.
• Pour supprimer une chaîne, sélectionnez-là avec les flèches

Fais appuyez sur la touche rouge.

• Pour déplacer une chaîne, sélectionnez-là avec les flèches puis appuyez sur OK, déplacez-la à l'endroit où vous pouvez et appuyez à nouveau sur OK.

Passer en mode favoris :

Appuyez simplement sur la touche FAV pour passer en mode Favoris. Les touches CH permettent de passer d'une chaîne à la suivante, au sein du groupe de Favoris. En appuyant sur la touche OK, vous faites apparaitre la liste de Favoris.

Sortir du mode favoris :

• Allez dans MENU / liste des chaînes.
• Remontez sur la première ligne avec la flèche.
• Validez par OK.

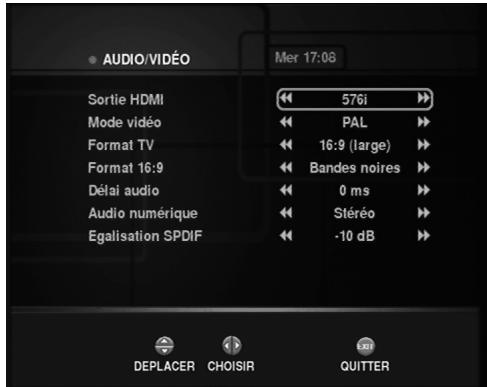

E - régler l'image

Le MENU / Réglages / Réglage audio/vidéo permet différents réglages de l'image.

• Le Format TV est celui que vous avez sélectionné lors de l'installation. Ne désassemblez jamais 16:9 si vous avez un écran 4:3.
• Le Format 16:9 vous permet de choisir comment les images 4:3 seront affichées sur votre téléviseur 16:9. En mode Bandes noires, une bande noire s'affiche à gauche et à droite de l'image pour fournir une image non déformée. En mode Zoom, l'image sera zoomée pour occu

per tout l'écran, avec la perte des parties droite et gauche de l'image. Utilisez le mode Automatique si votre télévisuel est capable de compresser lui-même en mode LetterBox (assez rare).

• Le Mode vidéo est en PAL par défaut, ce qui fonctionne sur l'immense majorité des téléviseurs. Dans certains cas rares, notamment avec les derniers téléviseurs, il peut être utile de régler ce paramètre en SECAM.

F - mise à jour

Votre terminal est équipé d'une technologie permettant une mise à jour par l'antenne.

Si cela s'avère utile ou nécessaire, nous procéderons à une mise à jour du terminal en diffusant le nouveau logiciel sur le satellite Astra. À chaque allumage, l'appareil vérifie s'il y a lieu de mettre à jour la liste des chaînes ou le logiciel.

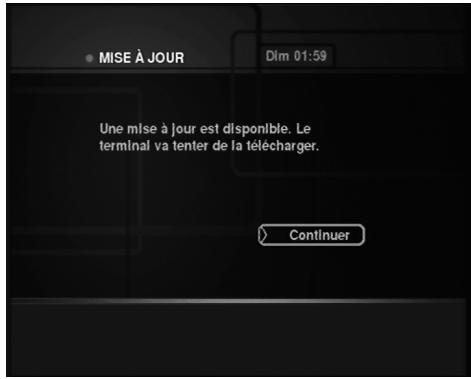

Si un nouveau logiciel est disponible, vous verrez apparaître l'écran ci-contre :

• Appuyez simplement sur la touche OK de la télécommande puis patientez.

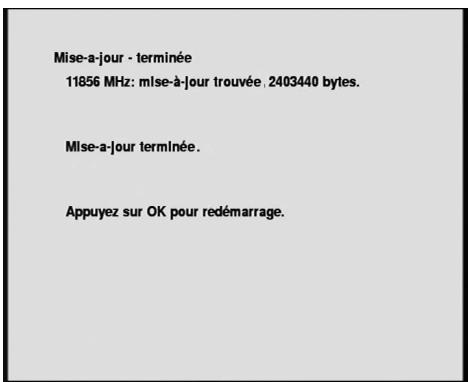

• À l'issue de la mise à jour, l'écran de droite apparait, confirmant que le terminal a bien été mis à jour.
• Appuyez sur OK pour redémarrer.

G - Régler le son

Votre terminal possède une sortie audio numérique (S/PDIF) permettant de le relier à un système Home-Cinema. Par défaut, cette sortie fournit un signal stéréo (PCM), la plupart des chaînes n'émettant qu'en stéréo.

Si vous réglez le paramètre Audio Numérique dans le MENU / Réglages / Réglage audio/vidéo sur Dolby Digital, la sortie S/PDIF fournira un son Dolby Digital dès que la chaîne en cours propose un tel son, c'est le cas, par exemple, en permanence, de NRJ12.

En mode Dolby Digital, le son n'est plus régulable avec les touches VOL mais par le réglage volume de votre Home-Cinema.

H - changer la langue de l'émission

Certaines émissions (des films ou séries, en particulier) sont diffusées en multi-audio. Vous avez par exemple le besoin d’entre la regarder en VF ou en VO. La touche AUDIO permet de passer d’une langue à l’autre. Attention, ce n’est pas parce qu’une langue apparait quand vous appuyez sur AUDIO que la bande son associée est émise. Par exemple, certaines chaînes signalent en permanence un son "anglais" bien que l’anglais soit disponible uniquement sur certaines émissions.

I - activer les sous-titres

Appuyez simplement sur la touche S-T pour activer les sous-titres. Dans certains cas, les sous-titres sont disponibles en plusieurs langues. Appuyez alors plusieurs fois sur S-T pour balayer les langues disponibles. Un signe (HH) à la fin de la langue repère un sous-titrage pour sourds et malentendants.

Pour désactiver les sous-titres, appuyez sur S-T jusqu'à ce que Arrêt apparaisse.

J - explorer la carte viaccess

Le menu Lecteur Viaccess vous permet d'accéder à des données inscrites sur la carte à puce, voire de les modifier. Clairement, nous vous conseillons de ne pas vous y aventurer si vous ne maîtrisez pas le sujet, ces menus sont principalement destinés au SAV. Sachez simplement que votre carte est verrouillée avec un code secret (0000) qui est disjoint du code PIN que vous désirez lors de l'installation du terminal.

9 - Télécommandes universelles

Les télécommandes universelles doivent être programmées avec un code (généralement à 3 ou 4 chiffres) pour fonctionner avec un appareil donné. C'est le fabricant de la télécommande universelle qui désigne ce code, et non le fabricant de l'appareil à commander. Notre terminal étant de conception récente, il se peut que certaines télécommandes universelles ne le pilotent pas, même si le constructeur fournit des codes METRONIC. Si aucun code METRONIC ne fonctionne, essayez une recherche automatique. Si la recherche automatique échoue, c'est probablement que les codes de votre terminal n'ont pas été mis dans la télécommande universelle. Nous vous remercions de comprendre que METRONIC ne pourrait pas vous aider sur les codes d'une télécommande universelle qui n'est pas de la marque METRONIC. Il est recommandé de contacter le fabricant de la télécommande universelle.

10 - Questions / réponses

J'ai un problème d'image ou de son sur la sortie HDMI.

Connectez le téléviseur à l'adaptateur par un cordon péritel, afin d'accéder aux menus. Allez dans MENU / Réglages / Réglages audio/vidéo et essayez les différentes possibilités de résolution offertes.

• Pourquoi l'écran reste-t-il noir?

La chaîne que vous voulez regarder est probablement cryptée. Pour information, un opérateur peut transmettre une chaîne cryptée avec une information faisant croire au terminal qu'elle est en clair. L'inverse est possible, comme pour Canal + pendant les heures en clair.

• La télécommande fonctionne mal.
• Remplacez les piles par des piles neuves.
• Veillez à vous éloigner au moins d'un mètre de l'appareil.

11 - Installation d'une parabole

Ce paragraphe vous explique comment installer une parabole, au cas où votre parabole n'est pas pointée vers Astra 19°E, ou si vous avez acheté votre terminal dans un kit à installer soi-même.

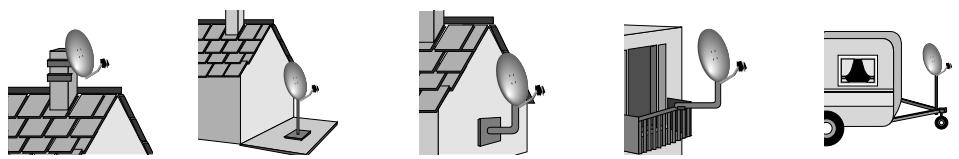

A - Choix de l'emplacement et assemblage de la parabole

Quel que soit votre choix d'installation, la fixation doit être stable et verticale.

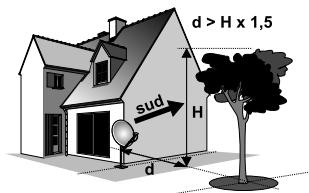

• En cas d'obstacle, respectez la règle des distances expliquée ci-contre.
• Pour l'assemblage de la parabole, réferez-vous à la notice fournie dans le sachet de visserie joint à la parabole.

ATTENTION : Veuillez manipuler la parabole avec précaution car le pourtour peut s'avérer coupant.

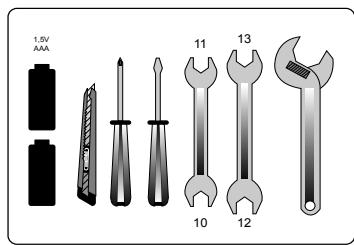

B - Éléments et outils nécessaires :

1 - Parabole 2 - Visserie / Fixation 3 - Bras d'offset 4 - LNB universal 5 - Mât ou bras de départ 6 - Terminal numérique avec télécommande 7 - TV PAL / SECAM 8 - Cordon HDMI 9 - Fiches F 10 - Câble spécifique satellite, (du câble Ø minimum recommandé : 6,8mm)

Du câble TV standard ne convient pas.

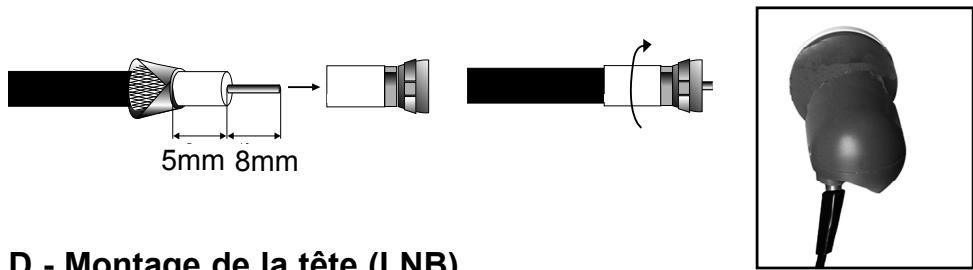

• La fiche doit se visser sur le feuillard aluminium. Veillez à ce qu'il n'y ait pas un brin de la tresse en contact avec l'âme centrale du câble coaxial.
• Lorsque votre installation sera terminée, n'oubliez pas d'isoler le LNB avec de la pâte d'isolation ou, à défaut, du gel silicone (voir photo ci-dessous).

Les LNB mal isolés ou pas isolés du tout ne sont pas couverts par la garantie.

Votre etk peut contenir différents types de LNB.

• Dans tous les cas, n'enlevez jamais le capuchon de protection du cornet. La fiche F n'étant pas étanche, veillez à isoler correctement le LNB avec de la pâte spéciale ou un manchon d'isolation. À défaut, vous pouvez utiliser du gel silicone. Les LNB mal isolés (scotch, shatterton...) ou pas isolés du tout ne sont pas couverts par la garantie METRONIC.

E - branchements

Effectuez les branchements expliqués au paragraphe 4 page 7 et suivez l'installation jusqu'au deuxième écran vous indiquant le niveau du signal (2 page 8).

F - calage / orientation de la parabole

• Mettez la parabole en position verticale, dirigée approximativement vers le SUD.
• Inclinez la parabole de vers l'arrière (environ 2 cm sur le haut de la parabole).
• Faites tourner très lentement la parabole de 1/4 de tour vers la droite puis 1/4 de tour vers la gauche en 30 à 40 secondes tout en surveillant le téléviseur.
• Si le niveau ne monte pas, inclinez de nouveau la parabole de (cela vous fait au total) et recommencez le même balayage.
• Procédez ainsi par pas de jusqu'à l'obtention d'un signal maximal.
• Serrez les écrous en veillant à ne pas dégrader le signal par un serrage asymétrique.
• Une fois l'antenne correctement fixée, affinez la position du LNB (en rotation et en profondeur) de manière à encore optimiser la qualité de réception.
• Appuyez sur OK pour poursuivre l'installation. Si vous êtes correctement calé sur Astra, le terminal va vous demander de choisir la région pour France 3. Poursuivez l'installation comme indiqué page 7 de la notice, et serrez les écrous de l'antenne en veillant à ne pas la décaler.

Note : il est tout à fait possible que vous vous arrêtiez sur un autre satellite qui émet un signal à la même fréquence qu'Astra.

Une barre de qualité qui monte ne signifie donc pas nécessairement que vous êtes sur Astra. Dans ce cas, quand vous lancez l'installation, le terminal va vous afficher un message «Transpondeur principal non trouvé. Recherche complète en cours». Le plus simple est d'éteindre le terminal avec la touche marche/arrêt pendant la recherche de chaînes, puis de recommencer.

Si vous laissez la recherche aller au bout, poursuivez l'installation, avec une liste de chaînes vide ou erronée, puis réinitialisez l'appareil comme indiqué au paragraphe 7F page 14.

12 - Pilotage d'un commutateur

Votre terminal est prévu pour capter le satellite Astra. Dans certains immeubles, le réseau de distribution satellite est tel qu'il faut déclarer la présence d'un commutateur DiSEqC. Lorsque c'est le cas, allez dans MENU / Réglages / Recherche des chaînes / code PIN / Réglages de l'antenne.

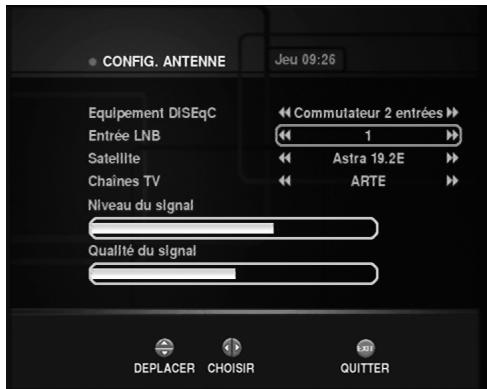

Sur la première ligne Commutateur DiSEqC, appuyez sur la flèche pour sélectionner 2 entrées, l'écran est tel que l'image ci-contre :

Si votre installation fournit Astra sur l'entrée 1, vous verrez le niveau et la qualité de réception monter. Dans le cas contraire, sélectionnez Hot Bird pour l'entrée 1, montez sur la ligne Entrée LNB pour sélectionner 2 et mettez Astra sur la ligne satellite.

Si aucune solution ne fonctionne, contactez votre syndic de copropriété pour connaître le schéma de distribution satellite dans votre immeuble.

Note : ce réglage permet également de piloter les installations individuelles multi-satellites grâce à un commutateur DiSEqC 1.0 à 2 ou 4 entrées, ou un LNB monobloc Astra/Hot bird.

Caractéristiques techniques

Caracteristiques du tuner :
Plage de fréquences	950MHz – 2150MHz
Niveau d'entrée	-65 dBm à -25 dBm
Entrée	IEC 60169-24
Impédance d'entrée	75 Ω ± 5%
Niveau de protection contre les surtensions	6 kV
Agilité en fréquence autour de la fréquence nominale	± 10 MHz
Temps d'acquisition du signal	140 ms max
AFC	± 2 MHz
Coefficient de réflexion	10 dB
Caracteristiques de l'alimentation LNB :
Courant max LNB	350 mA
Tension de polarisation verticale	de 12.5 V à 14 V
Tension de polarisation horizontale	de 17 V à 19 V
Rapport cyclique	50% ± 5%
Fréquence de tonalité	22 kHz
Amplitude	0.65 V + 0.25 V/- 0.10 V
Temps de montée	10 μs ± 5μs
Caracteristiques de la démodulation DVB-S2 :
Constellation	QPSK / 8PSK (CCM)
Roll Off	0.20, 0.25, 0.35
Pilote	Gestion des pilotes
Débit de symboles	10~30 MS/s
FEC	2/3, 3/4, 3/5, 5/6, 8/9, 9/10
Longueur paquet	64,8 kb
Caracteristiques du décodage MPEG :
Format du paquet de transport	MPEG-2 ISO/IEC 13818 (Spécification du Transport Stream)
Modes de compression Video gérés	MPEG-2 MP@ML MPEG-2 MP@HL MPEG-4 MP@L3 MPEG-4 HP@L4
Modes de compression Audio gérés	MPEG-1 Layer I, MPEG-1 Layer II Dolby Digital, Dolby Digital Plus
Fréquences d'échantillonnage	de 32 kHz, 44,1 kHz et 48 kHz
Résolution video SD	720x576i
Réolution video HD	1920x1080i, 1280x720p
Consommation :
En fonctionnement	7W
En veille	0,5W

Fabriqué sous licence de Dolby Laboratories. Le terme Dolby et le sigle double-D sont des marques commerciales de Dolby Laboratories.

Assistance et conseils

Malgré le soin que nous avons apporté à la conception de nos produits et à la réalisation de cette notice, vous avez peut-être rencontré des difficultés.

N'hésitez pas à nous contacter, nos spécialistes sont à votre disposition pour vous conseiller :

Assistance technique : 0892 350 315*

*Prix d'appoint : 0,34 € TTC la minute depuis un poste fixe.

du lundi au vendredi de 9h à 12h / 14h à 19h

et le samedi de 9h30 à 12h30 / 14h à 18h (sauf Juillet et Août)

Vous pouvez également nous envoyer un courrier électronique à l'adresse suivante : [e-mail]

Munissez-vous des informations suivantes avant tout appel :

• Modèle de terminal : Terminal satellite Numérique (441636)

Dans un souci constant d'amélioration de nos produits, nous vous remercions de bien vouloir nous retourner le questionnaire qualité (frais d'affranchissement remboursés sur simple demande). Le fait de nous retourner le questionnaire qualité en fin de notice vous donne droit à trois mois de garantie supplémentaire (pièces uniquement).

Ce logo signifie qu'il ne faut pas jeter les appareils hors d'usage avec les ordures ménagères. Les substances dangereuses qu'ils sont susceptibles de contenir

peuvent nuire à la santé et à l'environnement. Faites reprendre ces appareils par votre distributeur ou utilisez les moyens de collecte sélective mis à votre disposition par votre commune.

Questionnaire qualité

Nom
Adresse
Code postal
Ville
Date d'achat
Lieu d'achat
Nom du magasin

Captez-vous correctement les chaînes numériques ? oui non

Avez-vous dû intervenir sur votre antenne pour capter les chaînes numériques? oui non

Si oui, avez-vous eu recours à un installateur ? oui non

Avez-vous eu recours à l'assistance téléphonique METRONIC ? oui non

Si oui, globalement, êtes-vous satisfait de ce service ? oui non

Globalement, êtes-vous satisfait de votre achat? oui non

La notice vous paraît-elle bien réalisée pour installer votre terminal? oui non

Quelles modifications souhaiteriez-vous voir apportées?

Autres remarques ou suggestions :

100 Rue Gilles de Gennes

Nord Pak Touraine

37 310 TAUXIGNY

Certificat de garantie

Tous les éléments de votre pack TNTSAT (terminal, carte, télécommande, alimentation secteur) sont garantis un an pièces et main d'œuvre. En cas de panne, les frais de transport aller sont à la charge du client, les frais de port retour à notre charge.

Dans la mesure du possible, ne séparez pas le terminal de la carte qui vous a été fournie lors de l'achat.

Pour être valable, le bon de garantie doit être dûment complété et retourné accompagné de la photocopie de la facture ou du ticket de caisse.

Réf. du matériel : Terminal satellite Numérique (441636)

Date d'achat :

N° de série :

100 Rue Gilles de Gennes

Nord Pak Touraine

37 310 TAUXIGNY

N'envoyez jamais d'appareil sans avoir au préalable obtenu un accord de retour.

La carte est garantie 1 an au même titre que le terminal. Il n'est pas possible d'acheter une carte seule, même dans le cadre d'un SAV. Toute carte défectueuse doit nous être retournée pour être remplacée. Si vous perdez votre carte, votre terminal devient définitivement inutilisable.

100 Rue Gilles de Gennes

Nord Pak Touraine

37 310 TAUXIGNY

FRANCE

www.metronic.com

Produit fabriqué en Suède.
