C 10RA2 - Scie HITACHI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Scie sur table
Marque	Hitachi
Modèle	C 10RA2
Alimentation	Courant alternatif monophasé 115 V, 60 Hz, 15 A
Moteur	Moteur à commutateur série
Vitesse à vide	5000 tr/min
Diamètre de lame	255 mm (10 pouces)
Diamètre d'orifice de lame	15,9 mm (5/8 pouce)
Profondeur de coupe max. à 90°	76,2 mm (3 pouces)
Profondeur de coupe max. à 45°	63,5 mm (2-1/2 pouces)
Poids net	29 kg (64 livres)
Longueur du cordon	2 m (6,6 pieds)
Mise à la masse	Oui, prise et cordon à 3 conducteurs
Matériaux compatibles	Bois (dur ou tendre)
Fonctions principales	Coupe de fil, coupe de mise à longueur, coupe d'onglet, coupe en biseau (45°), rainurage (avec accessoire), coupe d'onglet composée
Entretien et nettoyage	Nettoyer régulièrement la sciure, inspecter les balais carbone toutes les 50h, graisser les parties mobiles une fois par mois, vérifier le fonctionnement du protecteur de lame
Sécurité	Protecteur de lame, séparateur, griffes antiretour, interrupteur avec clé de sécurité, dispositif de protection contre les surcharges
Pièces détachées et réparabilité	Pièces de rechange agréées Hitachi, réparations exclusivement par un centre SAV agréé
Accessoires standard	Lame TCT 255 mm, équerre de positionnement (4), clé, clé hexagonale, coude pour extraction de sciure
Accessoires optionnels	Insert pour rainurage, poussoir-martyr, support de table de sciage

FOIRE AUX QUESTIONS - C 10RA2 HITACHI

Comment changer la lame de la scie Hitachi C 10RA2 ?

Mettez l'interrupteur sur OFF et débranchez la scie. Tournez le volant pour lever la lame à la position maximale. Retirez l'insert de table. Utilisez la clé pour maintenir l'arbre et la clé hexagonale pour desserrer l'écrou de positionnement dans le sens antihoraire. Remplacez la lame en veillant à ce que les dents soient orientées vers le bas à l'avant. Serrez l'écrou fermement, puis remettez l'insert.

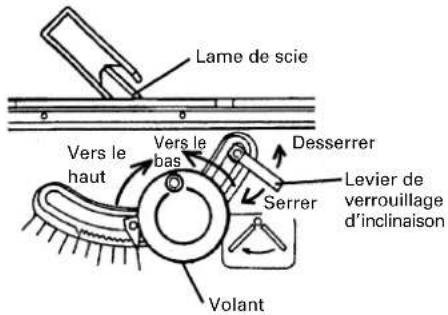

Comment régler l'angle d'inclinaison de la lame ?

Desserrez le levier de verrouillage d'inclinaison. Pour un réglage rapide, déplacez le volant manuellement jusqu'à l'angle souhaité. Pour un réglage fin, poussez le volant pour engrener les dents du moyeu avec le secteur denté, puis tournez le volant pour un réglage précis. Serrez le levier après réglage.

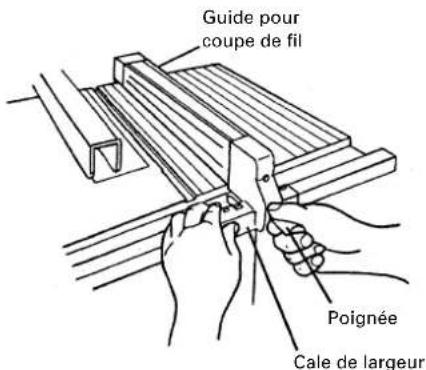

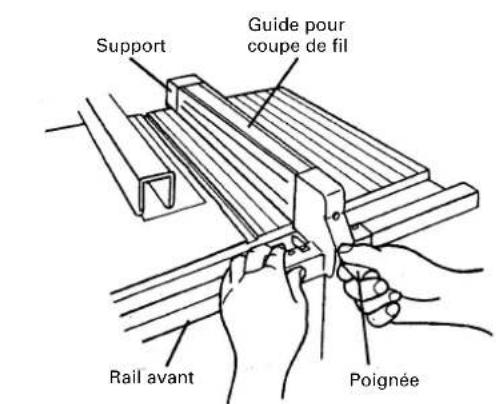

Comment utiliser le guide de coupe de fil ?

Soulevez la poignée pour libérer le guide, déplacez-le à la distance souhaitée de la lame en utilisant le repère sur l'échelle, puis abaissez la poignée pour le verrouiller. Assurez-vous que le guide est parallèle à la rainure du guide d'onglet pour éviter les retours.

Quelles sont les précautions de sécurité importantes ?

Toujours porter des lunettes de sécurité. Gardez les protections en place. Ne jamais effectuer de coupe à mains libres ; utilisez le guide de coupe de fil ou d'onglet. Maintenez les mains éloignées de la lame. Réglez la hauteur de la lame à 3,2 mm au-dessus de la pièce. Débranchez la scie avant tout changement de lame ou réglage.

Comment éviter l'effet de retour (kickback) ?

Utilisez le séparateur et les griffes antiretour en place. Gardez la lame affûtée. Assurez-vous que le guide de coupe de fil est parallèle à la lame. Ne relâchez pas la pièce avant qu'elle n'ait complètement dépassé la lame. Ne coupez pas de pièces tordues ou sans bord droit.

Comment nettoyer et entretenir la scie ?

Nettoyez régulièrement la sciure avec un chiffon humide et savonneux. Inspectez les balais carbone toutes les 50 heures (remplacez si usés à 5 mm). Graissez le volant et les parties mobiles une fois par mois. Vérifiez le bon fonctionnement du protecteur de lame avant chaque utilisation.

Quel type de cordon de rallonger utiliser ?

Utilisez une rallonge à trois conducteurs avec mise à la masse. Pour une longueur de 0-7,6 m et un courant de 12-16 A, utilisez un calibre 14 AWG minimum. Vérifiez que la rallonge n'est pas endommagée.

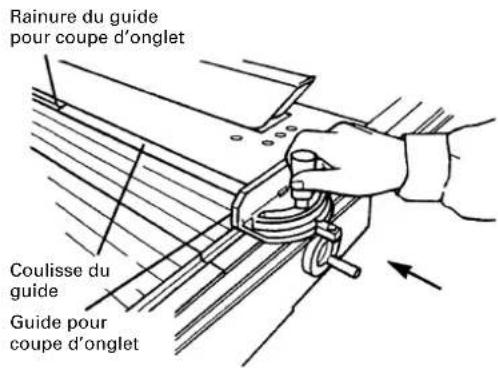

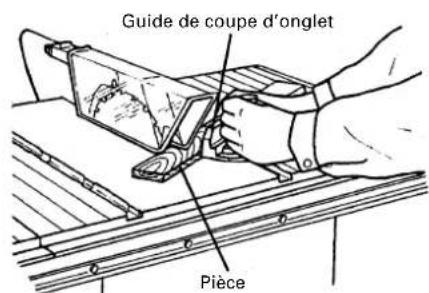

Comment réaliser une coupe d'onglet ?

Retirez le guide de coupe de fil. Réglez le guide d'onglet à l'angle désiré (entre 90° et 45° en tournant la poignée de serrage B). Placez la pièce contre le guide, allumez la scie, et poussez doucement la pièce vers l'arrière complètement à travers la lame.

Que faire si le moteur s'arrête pendant l'utilisation ?

C'est le dispositif de protection contre les surcharges qui a coupé le courant. Attendez quelques minutes, puis appuyez sur le bouton de réarmement situé près de l'interrupteur. Si le problème persiste, vérifiez que vous n'utilisez pas une lame émoussée ou que vous ne coupez pas un matériau trop dur.

Comment installer le support de table optionnel ?

Assemblez les renforts et les pieds avec les boulons à tête carrée et écrous. Fixez les chapeaux en caoutchouc sous les pieds. Placez la scie sur le support et fixez-la solidement à l'aide des équerres de positionnement fournies avec la scie.

MODE D'EMPLOI C 10RA2 HITACHI

Une utilisation incorrecte et dangereuse de cet outil motorisé peut entraîner la mort ou de sérieuses blessures corporelles!

Ce mode d'emploi contient d'importantes informations à propos de la sécurité de ce produit. Prière de lire et d'assimiler ce mode d'emploi avant d'utiliser l'outil motorisé. Garder ce mode d'emploi à la disponibilité des autres utilisateurs avant qu'ils utilisent l'outil motorisé.

AVANT L'UTILISATION 43

APPLICATION 44

AVERTISSEMENTS DE FONCTIONNEMENT .....46

INSTRUCTIONS D'UTILISATION ....47

INSTALLATION ET RETRAIT DE LA LAME .....51

ENTRETIEN ET INSPECTION ....51

SERVICE APRÈS-VENTE ET RÉPARATIONS .....53

ÍNDICE

Español

Página

Lire et assimiler toutes les instructions de fonctionnement, les précautions de sécurité et les avertissements de ce mode d'emploi avant d'utiliser ou d'entretenir cet outil électrique.

La plupart des accidents causés lors de l'utilisation ou de l'entretien de l'outil électrique proviennent d'un non respect des règles ou précautions de sécurité de base. Un accident peut la plupart du temps être évité si l'on reconnaît une situation de danger potentiel avant qu'elle ne se produise, et en observant les procédures de sécurité appropriées.

Les précautions de sécurité de base sont mises en évidence dans la section "SECURITE" de ce mode d'emploi et dans les sections qui contiennent les instructions de fonctionnement et d'entretien.

Les dangers qui doivent être évités pour prévenir des blessures corporelles ou un dommage de l'outil sont identifiés par AVERTISSEMENTS sur l'outil électrique et dans ce mode d'emploi.

Ne jamais utiliser cet outil électrique d'une manière qui n'est pas spécifiquement recommandée par HITACHI sans avoir d'abord vérifié que l'utilisation prévue est sans danger pour vous et les autres.

SIGNIFICATION DES MOTS D'AVERTISSEMENT

⚠ AVERTISSEMENT: Indique des situations potentiellement dangereuses qui, si elles sont ignorées, pourraient entraîner de graves blessures.

ATTENTION: Indique des situations dangereuses qui, si elles sont ignorées, pourrait entraîner de légères blessures ou endommager l'outil.

REMARQUE: Met en relief des informations essentielles.

SÉCURITÉ

CONSIGNES DE SÉCURITÉ RELATIVES AUX OUTILS ÉLECTRIQUES.

LIRE TOUS LES AVERTISSEMENTS ET TOUTES LES INSTRUCTIONS D'UTILISATION DU MANUEL AVANT DE METTRE L'OUTIL EN SERVICE OU DE L'ENTRETENIR :

⚠ AVERTISSEMENT: Lorsqu'on utilise l'outil électrique, prendre toutes les précautions nécessaires pour éviter au maximum tout risque de choc électrique ou autre blessure physique. En particulier, toujours respecter les consignes de sécurité suivantes :

1. TOUJOURS LAISSER LES PROTECTIONS EN PLACE ET LES MAINTENIR EN BON ORDRE DE MARCHE.
2. TOUJOURS RETIRER LES CLAVETTES DE RÉGLAGE ET LES CLÉS AVANT DE METTRE L'OUTIL EN MARCHE. Toujours vérifier que les clés et les clavettes de réglage sont bien toutes retirées de l'outil avant de le mettre en marche.
3. TOUJOURS MAINTENIR L'AIRE DE TRAVAIL PROPRE. Pour éviter tout risque de blessure, ne pas encombrer l'aire de travail ni l'établi.
4. NE JAMAIS UTILISER L'OUTIL DANS UN ENVIRONNEMENT DANGEREUX. Ne jamais utiliser l'outil électrique dans un endroit humide ou mouillé, et ne jamais l'exposer à la pluie. Toujours veiller à ce que l'aire de travail soit suffisamment éclairée.
5. NE JAMAIS LAISSER LES ENFANTS NI AUCUNE AUTRE PERSONNE APPROCHER DE L'AIRE DE TRAVAIL. Interdire l'accès de l'aire de travail à tout le monde (en particulier aux enfants). Toujours débrancher l'outil quand on s'en éloigne et veiller à ce que personne ne puisse pénétrer dans l'aire de travail en mettant des verrous aux portes et aux interrupteurs principaux. Quand on n'utilise pas l'outil électrique, ne pas oublier de retirer la clé de sécurité du interrupteur et de la ranger dans un endroit sûr.
6. NE JAMAIS FORCER L'OUTIL. Il effectuera le travail le meilleur et avec la sécurité maximale au régime pour lequel il a été conçu.

7. TOUJOURS UTILISER LES OUTILS APPROPRIÉS. Ne jamais utiliser un outil ou un accessoire pour un travail pour lequel il n'est pas conçu.

8. PORTER DES VÊTEMENTS APPROPRIÉS PENDANT LE TRAVAIL. Ne jamais porter de vêtements lâches ni de gants, cravate, bagues, bracelets ni aucun autre bijou. Ils pourraient se coincer dans les pièces en rotation. Toujours porter des chaussures anti-dérapantes, en particulier avec des doigts de pied en acier. Porter un couvre-chef qui recouvre les cheveux longs.

9. TOUJOURS PORTER DES LUNETTES DE PROTECTION PENDANT LE TRAVAIL POUR EVITER TOUT RISQUE DE BLESSURE DES YEUX. Les lunettes ordinaires n'assurent pas une protection suffisante parce que leurs verres sont uniquement résistants aux chocs, ce NE sont PAS des verres de sécurité. Par ailleurs, porter un masque sur le visage pour accroître la sécurité, et un masque anti-poussière si le travail doit dégager de la poussière.
10. TOUJOURS FIXER LA PIÈCE À LA GARDE OU À LA TABLE. Utiliser des dispositifs de serrage ou un étau pour tenir la pièce. Cela sera plus sûr que de tenir la pièce à la main et libérera les deux mains pour le travail.
11. NE JAMAIS TROP SE PENCHER. Toujours garder une bonne assise et un bon équilibre pendant le travail.
12. TOUJOURS ENTRETENIR LES OUTILS AVEC SOIN. Maintenir les outils aiguisés et propres pour optimiser le travail et la sécurité. Toujours suivre les instructions de graissage et de remplacement des accessoires.
13. TOUJOURS DÉBRANCHER L'OUTIL avant un entretien et lors du remplacement des lames ou de tout autre accessoire.
14. NE JAMAIS RISQUER UNE MISE EN MARCHE INOPINÉE LORSQU'ON BRANCHE L'OUTIL. Toujours vérifier que l'interrupteur est en position OFF avant de brancher la fiche d'alimentation dans la prise secteur.
15. TOUJOURS UTILISER EXCLUSIVEMENT LES ACCESSOIRES RECOMMANDÈS POUR L'OUTIL. Consulter le mode d'emploi pour la description des outils recommandés. Pour éviter tout risque de blessure, utiliser exclusivement les accessoires recommandés pour cet outil.
16. NE JAMAIS MONTER SUR L'OUTIL. Il y a risque de blessure grave en cas de renversement de l'outil ou en cas de contact accidentel avec la lame de scie.
17. TOUJOURS VÉRIFIER SI L'OUTIL A DES PIÈCES ENDOMMAGÉES AVANT DE L'UTILISER. Toujours vérifier si la protection et les autres composants sont endommagés avant d'utiliser l'outil pour s'assurer qu'ils fonctionneront correctement. Vérifier si toutes les pièces mobiles sont bien alignées, non voilées, ou toute autre condition qui pourrait entraver leur bon fonctionnement. Toujours réparer ou remplacer les protections ou les autres pièces endommagées avant d'utiliser l'outil.
18. TOUJOURS VÉRIFIER LE SENS DE ROTATION DE LA LAME AVANT D'UTILISER L'OUTIL. Toujours avancer la pièce dans l'outil contre le sens de rotation de la lame pour éviter tout risque de blessure.
19. NE JAMAIS S'ÉLOIGNER DE L'OUTIL QUAND IL FONCTIONNE. LE METTRE HORS TENSION. Ne pas s'éloigner de l'outil tant qu'il n'est pas complètement arrêté. Toujours mettre l'outil hors tension quand on ne s'en sert pas. Toujours débrancher le cordon d'alimentation quand on ne se sert pas de l'outil.
20. L'outil n'est pas conçu pour des applications de fabrication en série, et il ne devra donc pas être utilisé dans un environnement de fabrication en série.
21. Pour les réparations, utiliser exclusivement des pièces de rechange agréées.
22. Alimenter l'outil exclusivement sur un courant alternatif de 115 volts. Une tension ou une alimentation incorrectes pourraient provoquer un mauvais fonctionnement de l'OUTIL ELECTRIQUE et provoquer des blessures physiques ou des dommages matériels graves.
23. MISE À LA MASSE. Cet outil électrique doit être mis à la masse lors de toute utilisation afin de protéger l'opérateur des secousses électriques.

Consignes de sécurité spéciales pour cet outil électrique

⚠ AVERTISSEMENT: Pour éviter tout risque de blessure, les consignes de sécurité spéciales suivantes devront être respectées lors de l'utilisation de l'outil.

CHOSES A FAIRE

TOUJOURS OBSERVER LES CONSIGNES SUIVANTES POUR GARANTIR UNE UTILISATION EN TOUTE SÉCURITÉ:

1. Bien lire le manuel et se familiariser avec les consignes de sécurité et les instructions d'utilisation de l'OUTIL ELECTRIQUE avant de l'utiliser.
2. Toujours vérifier que l'OUTIL ELECTRIQUE est propre avant de l'utiliser.
3. Toujours porter des vêtements bien ajustés et des chaussures anti-dérapantes (de préférence avec des doigts de pied en acier) et des lunettes de protection lorsqu'on utilise l'OUTIL ELECTRIQUE.
4. Toujours manier l'OUTIL ELECTRIQUE avec soin. Si l'OUTIL ELECTRIQUE tombe ou qu'il heurte un objet dur, il risque de se déformer, de se fendiller ou autre dommage.
5. Toujours cesser immédiatement d'utiliser la scie si l'on remarque quelque chose d'anormal.
6. Toujours vérifier que les pièces sont toutes correctement montées et fixées avant d'utiliser l'outil.
7. Pour le remplacement de la lame, toujours vérifier que le régime nominal de la nouvelle lame convient pour l'outil.
8. Toujours mettre l'outil hors tension et attendre que la lame ait complètement cessé de tourner avant tout remplacement ou tout réglage.
9. Toujours faire un essai avant d'utiliser la scie pour un nouvel usage.
10. Toujours manipuler la scie avec soin lorsqu'on la démonte ou qu'on la monte.
11. Toujours vérifier qu'il n'y a ni clou ni aucun autre corps étranger dans la pièce avant de commencer une coupe.
12. Toujours éloigner les mains du trajet de lame.
13. Avant d'utiliser la scie, s'assurer que le protecteur de lame est en place.
14. Avant de commencer une coupe, s'assurer que le protecteur de lame n'empêche pas le glissement de la scie.
15. Inspector périodiquement les cordons d'alimentation.
16. Le cas échéant, toujours vérifier que l'on utilise des cordons et des rallonges du type et de la longueur voulus avant de mettre l'outil en marche.
17. Toujours vérifier que les évents d'aération du moteur sont complètement dégagés avant d'utiliser l'outil.
18. Toujours attendre que le moteur ait atteint sa vitesse de régime avant d'entamer une coupe.
19. Toujours maintenir les poignées sèches, propres et sans huile ni graisse. Tenir l'outil fermement pendant le travail.
20. Toujours utiliser le protecteur de lame, le séparateur et les griffes antiretour pour toutes les opérations de sciage traversant. Les opérations de sciage traversant sont celles pour lesquelles la lame traverse la pièce, par exemple lors d'un sciage de fil ou d'une coupe de mise à longueur.
21. Toujours maintenir soigneusement la pièce contre le guide pour coupe d'onglet ou le guide pour coupe de fil.

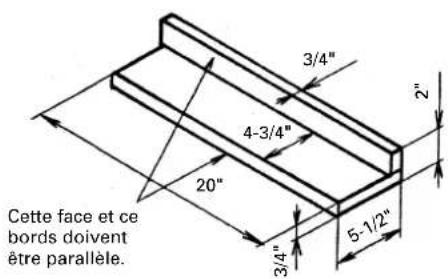

22. Toujours utiliser un poussoir-martyr quand on effectue une coupe de fil des petites pièces. Pour de plus amples détails concernant cette question, se reporter à la section du mode d'emploi qui couvre en détail l'utilisation d'un poussoir-martyr.
23. Retirer le guide pour coupe de fil quand on fait une coupe de mise à longueur.
24. Prévoir un support adéquate de l'arrière et des côtés de la table de sciage dans le cas des pièces longues et larges.
25. Eviter les effets de retour arrière (la pièce est renvoyée vers l'opérateur).
    En gardant la lame de scie affûtée et en gardant le guide pour coupe de fil parallèle à la lame de scie. En gardant le séparateur et les griffes antiretour et la protection de lame de scie en place et capable de fonctionner, en ne libérant pas le travail. Avant qu'elle ne soit poussée complètement et ait passé la lame de scie, en n'effectuant pas une coupe de fil d'une pièce qui est tordue ou voilée et n'a pas un bord droit pour se guider le long du guide pour coupe de fil.

26. Eviter les opérations bizarres et les positions de main telle qu'un dérapage soudain puisse entraîner les mains vers l'outil électrique de coupe.

27. Monter la scie de table de façon définitive avant d'effectuer quelque opérations de coupe que ce soit. Se reporter aux instructions d'installation.

28. Toujours utiliser dans une zone bien ventilée. Retirer fréquemment la sciure. Nettoyer l'intérieur de la scie de table pour supprimer la sciure pour éviter un incendie toujours possible.
29. Le mode d'emploi fourni avec l'outil explique à l'utilisateur comment fixer l'outil sur sa structure de support si, en fonctionnement normal, il a tendance à se renverser, à glisser ou à bouger le long de la surface de support.

1. Ne jamais utiliser l'OUTIL ELECTRIQUE si l'on ne comprend pas bien les instructions de ce manuel.
2. Ne jamais s'éloigner de l'OUTIL ELECTRIQUE sans débrancher auparavant son cordon d'alimentation.
3. Ne jamais utiliser l'OUTIL ELECTRIQUE quand on est fatigué, après avoir pris des médicaments ou consommé des boissons alcoolisées.
4. Ne jamais utiliser l'OUTIL ELECTRIQUE pour des applications non spécifiées dans ce mode d'emploi.
5. Ne jamais faire fonctionner l'outil si l'on porte des vêtements lâches, une cravate ou des bijoux, ou sans se couvrir les cheveux, pour éviter qu'ils ne se prennent dans les pièces mobiles.
6. Ne jamais approcher les mains de la lame.
7. Ne jamais toucher les pièces en mouvement, y compris la lame, pendant le fonctionnement de la scie.
8. Ne jamais retirer les dispositifs de sécurité ni les protections de lame ; l'utilisation de l'outil serait dangereuse sans ces pièces.
9. Ne jamais verrouiller la protection de lame de scie; toujours s'assurer qu'elle glisse régulièrement avant d'utiliser l'outil électrique.
10. Ne jamais endommager le cordon d'alimentation de l'outil.
11. Quand l'OUTIL ELECTRIQUE est branché, ne jamais tenter de le déplacer avec le doigt sur l'interrupteur de marche.
12. Ne jamais utiliser l'OUTIL ELECTRIQUE si l'interrupteur de marche ne fonctionne pas correctement.
13. Ne jamais utiliser l'outil électrique si le interrupteur de démarrage ne prend pas convenablement la position de marche ou la position d'arrêt.
14. Ne jamais utiliser l'OUTIL ELECTRIQUE à proximité d'un liquide ou d'un gaz inflammable, car les étincelles pourraient provoquer une explosion.
15. Ne jamais nettoyer les composants en plastique avec des solvants car cela risquerait de dissoudre le plastique.
16. Ne jamais faire fonctionner la scie de table si la protection de lame n'est pas en place.
17. Ne jamais relever la lame de la pièce tant que la lame n'est pas complètement arrêtée.
18. Ne jamais utiliser de lames de type abrasif avec cette scie.
19. Ne jamais effectuer des travaux à "mains libres" c'est-à-dire en utilisant les mains pour supporter ou guider la pièce. Toujours utiliser le guide pour coupe de fil ou le guide pour coupe d'onglet pour positionner et la pièce.
20. Ne jamais stationner ou avoir une partie du corps dans la trajectoire de la lame de scie.
21. Ne jamais tenter d'atteindre quelque chose derrière l'outil électrique avec une main pour quelque raison que ce soit.
22. Ne jamais utiliser le guide pour coupe de fil comme guide de coupe de mise à longueur.
23. Ne jamais essayer de libérer une lame de scie qui a calé sans tout d'abord mettre la scie hors tension.
24. Ne jamais couper métaux ou matériaux qui peuvent produire des poussières dangereuses.
25. Ne jamais couper de métaux ferreux ni de maçonnerie.

AVERTISSEMENT

POUR VOTRE PROPRE SÉCURITÉ, LISEZ ATTENTIVEMENT CE MODE D'EMPLOI AVANT D'UTILISER LA SCIE SUR TABLE.

1. Toujours porter une protection oculaire quand on utilise la scie de table.
2. Toujours utiliser la protection de lame de scie et le séparateur pour toutes les opérations pour lesquelles ils peuvent être utilisé, y compris tout les sciages traversant.
3. Toujours éloigner les mains du trajet de lame.
4. Toujours utiliser un poussoir-martyr quand cela est requis.
5. Faire particulièrement attention aux instructions qui permettent de réduire les risques de retour.
6. Ne jamais effectuer une opération à mains libres avec la scie sur table.
7. Ne jamais tenter d'atteindre quelque chose derrière ou à côté de l'outil électrique avec une main.

PIECES DE RECHANGE

Pour les réparations, utiliser exclusivement des pièces de rechange identiques.

Les réparations devront être effectuées exclusivement par un centre de service après-vente Hitachi agréé.

UTILISATION D'UN CORDON DE RALLONGE

N'utiliser que des rallonges à trois conducteurs munies de prises à trois bornes dont une pour la mise à la masse et pouvant recevoir la prise à trois broches du cordon de l'outil électrique. Remplacer ou réparer immédiatement tout cordon endommagé ou usé.

Utiliser exclusivement un cordon de rallonge en bon état. Lorsqu'on utilise un cordon de rallonge, veiller à ce qu'il soit suffisamment lourd pour supporter le courant dont l'appareil aura besoin. Un cordon trop petit provoquera une chute de la tension de ligne, ce qui entraînera une perte de puissance et une surchauffe. Le tableau indique le calibre à utiliser en fonction de la longueur du cordon et de l'intensité nominale indiquée sur la plaque signalétique. En cas de doute, utiliser un calibre supérieur. Plus le numéro du calibre est petit, plus le cordon est lourd. Avant toute utilisation, vérifier les cordons d'alimentation et les rallonges pour s'assurer que les conducteurs ne sont pas desserrés ni à nu et que l'isolant n'est pas endommagé. Réparer ou remplacer, selon le cas, avant d'utiliser l'outil électrique.

CALIBRE MINIMUM DES CORDONS

	Longueur totale de cordon en pieds (mètres)
		0 – 25(0 – 7,6)	26 – 50(7,9 – 15,2)	51 – 100(15,5 – 30,5)	101 – 150(30,8 – 45,7)
Intensité nominale CALIBRE Supérieure à	Non supérieure à
	0 – 6	1	8	1	6
	6 – 10 18 16 14 12
	10 – 12	16 16 14 12
	12 – 16	14	12	Non recommandé

AVERTISSEMENT: Eviter tout risque de choc électrique. Ne jamais utiliser l'outil avec un cordon électrique ou un cordon de rallonge endommagé ou dénudé.

Inspector régulièrement les cordons électriques. Ne jamais utiliser dans l'eau ou à proximité d'eau, ni dans un environnement susceptible de provoquer un choc électrique.

INSTRUCTIONS DE MISE À LA MASSE

OUTILS ÉLECTRIQUES RACCORDÉS PAR CORDON ET MIS À LA MASSE: Dans le cas d'une anomalie ou d'une panne, la mise à la masse offre un trajet peu résistant au courant électrique de manière à réduire les risques de secousse électrique. Cet outil électrique est doté d'un cordon électrique ayant un conducteur de mise à la masse de l'outil électrique et d'une prise avec mise à la masse. La prise doit être branchée sur une prise secteur convenable, correctement installée, et mise à la masse conformément aux règlements locaux. Ne pas modifier la prise — si elle ne peut pas être branchée sur la prise secteur, faire installer par un technicien compétent la prise secteur qui convient. Le raccordement incorrect du conducteur de mise à la masse de l'outil électrique peut se traduire par une secousse électrique. Le conducteur dont l'isolant est vert, avec ou sans filet jaune, est le conducteur de mise à la masse de l'outil électrique. Si la réparation ou le remplacement du cordon ou de la prise électriques sont nécessaires, ne par relier le conducteur de mise à la masse à une borne sous tension.

Vérifier auprès d'un électricien compétent ou du personnel d'entretien que les instructions de mise à la masse ont été comprises et que l'outil électrique est correctement mis à la masse.

N'utiliser que des rallonges à 3 conducteurs munies de prises à 3 bornes dont une pour la mise à la masse et pouvant recevoir la prise du cordon de l'outil électrique. Remplacer ou réparer immédiatement tout cordon endommagé ou usé.

Outils électriques raccordés par cordon et mis à la masse à utiliser sur un réseau de moins de 150 Volts: Cet outil électrique est conçu pour un secteur dont la prise ressemble à celle illustrée par la Fig. A. L'outil électrique a une prise avec mise à la masse qui ressemble à celle illustrée par la Fig. B. Un adaptateur qui ressemble à celui illustré par les Fig. B et C peut être utilisé pour brancher cette prise sur une prise secteur à 2 bornes illustrée par la Fig. B si une prise secteur avec mise à la masse n'est pas disponible. L'adaptateur ne doit être utilisé qu'aussi longtemps qu'une prise avec mise à la masse n'est pas disponible. La cosse rigide, de couleur verte, que porte l'adaptateur doit être reliée à une borne de masse telle que celle d'une prise secteur correctement mise à la masse.

MÉTHODES DE MISE À LA MASSE

CONSERVER CES INSTRUCTIONS ET LES METTRE A LA DISPOSITION DES AUTRES UTILISATEURS DE L'OUTIL!

UTILISATION ET ENTRETIEN

REMARQUE: Les informations contenues dans ce manuel sont destinées à vous aider à utiliser et à entretenir l'OUTIL ELECTRIQUE en toute sécurité. Certaines illustrations de ce manuel peuvent montrer des détails ou des fixations qui diffèrent de ceux de votre OUTIL ELECTRIQUE. Par ailleurs, dans certaines illustrations, les protections et les caches ont été intentionnellement supprimés à des fins d'illustration.

NOM DES PIÈCES

Fig. 1

Fig. 2

SPÉCIFICATIONS

Article Modèle C10RA2
Moteur	Type	Moteur à commutateur série
	Alimentation	Courant alternatif monophasé 60 Hz
	Tension (volts) 115
	Courant à pleine charge (Amp)	15
Lame applicable		Diamètro extérieur 255 mm (10")Dia. d'orifice 15,9 mm (5/8")
Vitesse à vide 5000 tr/mn
Profondeur de coupe maximale A 90°: hauteur 3"
		A 45°: hauteur 2-1/2"
Poids net 29 kg (64 lbs)
Cordon		Câble à 3 conducteurs, 2 m (6,6 pieds)

ACCESSOIRES

⚠ AVERTISSEMENT: Les accessoires pour cet outil électrique sont mentionnés dans ce mode d'emploi. L'utilisation de tout autre attachement ou accessoire peut être dangereuse et peut causer des blessures ou des dommages mécaniques.

ACCESSOIRES STANDARD

①Lame de scie TCT de 255 mm (10") (1 pièce)	②Equerre de positionnement (4 pièces)	③Clé (1 pièce)	④Clé hexagonale (1 pièce)	⑤Coude (1 pièce)
	Pour l'utilisation, se reporter à la page 37.			Pour l'utilisation, se reporter à la page 40.

Fig. 3

ACCESSOIRES EN OPTION...vendus séparément

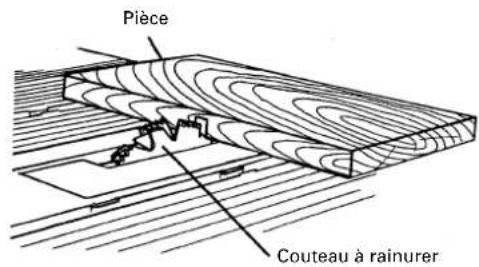

① Insert pour rainurage (No. de code 314325) Commode pour rainurer. Se reporter à la liste des pièces.
② Poussoir martyr (No. de code 314324) Commode pour refrendre les petites pièces. Se reporter à la liste des pièces.
③ Support de table de sciage (No. de code 314819) Commode pour installer la table de sciage. Se reporter à la Fig. 12-c.

AVERTISSEMENT: L'utilisation de fixations ou d'accessoires non recommandés dans ce manuel risque d'être dangereuse et de provoquer des blessures physiques ou des dommages mécaniques de la scie.

APPLICATIONS

Bois (dur ou tendre)

DÉBALLAGE

Les pièces mentionnées à la Fig. 4 sont emballées avec l'outil électrique. Lors du déballage s'assurer que toutes les pièces sont présentes.

1. Guide pour coupe d'onglet (1 pièce)
2. Lame de scie et séparateur (1 pièce)
3. Coude (1 pièce)
4. Guide pour coupe de fil (1 pièce)
5. Clé hexagonale (1 pièce)
6. Clé (1 pièce)
7. Manivelle (1 pièce)

8. Poignée (1 pièce)

9. Boulon 6 × 90 mm (1 pièce)

10. Boulon 6 × 110 mm (1 pièce)
11. Rondelle ressort 6 mm (2 pièces)
12. Rondelle plate 6 mm (2 pièces)
13. Boulon 8 × 20 mm (avec rondelle) (4 pièces)
14. Equerre de positionnement (4 pièces)
15. Garniture (1 pièce)

PRÉPARATION AVANT L'UTILISATION

Avant d'utiliser l'outil électrique, procéder aux opérations suivantes:

1. Installation

La table de sciage doit être soigneusement fixée à l'établi, au support ou à l'armoire.

Les roulettes (si elles existent) de l'établi, du support ou de l'armoire, doivent être verrouillées pendant l'utilisation de la scie.

Si la table de sciage à tendance à bouger pendant l'utilisation, la stabiliser immédiatement.

Fig. 5

(1) Placer la table de sciage dans la position désirée.
S'assurer qu'il y a (ou qu'il y aura) suffisamment de place de chaque côté de la table pour scier la pièce.
Pour permettre le maximum de souplesse pour les matériaux en feuille et les panneaux longs, 2745 mm (9 pieds) d'espace libre de chaque côté de la table de sciage est conseillé.
(2) Fixer les quatre équerres aux quatre coins de la base de la scie au moyen de quatre boulons 8 × 20 mm (avec rondelles) et de quatre écrous de 8 mm.
Régler la position de la table de sciage par rapport à l'établi, au support ou à l'armoire. S'assurer que toutes les commandes sont aisément accessibles et qu'il y a au moins 170 mm (6-11/16") à l'arrière de la table pour permettre le passage de l'ensemble de protection de la lame.
Marquer temporairement l'emplacement des quatre coins de la base et de la platine de positionnement de la table de sciage.

(3) Déposer la table de sciage et dessiner un carré à 279 mm (11") ou 305 mm (12") entre les repères, pour la carrosserie. Découper et retirer le carré. Cette découpe permet à la sciure de tomber de la carrosserie.

ATTENTION:

Faute de pratiquer cette découpe, le moteur peut ne pas bénéficier d'air en quantité suffisante pour son refroidissement et tomber en panne prématurément, ou être à l'origine d'un incendie.

(4) Replacer la table de sciage, aligner la table avec les repères placés comme il est dit ci-dessus. Tracer la position des trous des quatre équerres de positionnement sur l'établi, le support ou l'armoire à l'aide d'un crayon ou de tout autre instrument similaire.
(5) Déposer la table de sciage et percer un trou de 8 mm (5/16") à chaque emplacement marqué. Supprimer la sciure et les copeaux de bois.
(6) Replacer la table de sciage dans la position repérée. S'assurer que la table de sciage ne bute pas contre l'établi et que les quatre équerres de positionnement sont bien en contact avec le dessus de l'établi, du support ou de l'armoire.
(7) Au moyen de quatre boulons de 50 mm (2") de longueur adéquate et de rondelles plates (non fournies), fixer la table de sciage à l'établi, au support ou à l'armoire. Placer une rondelle ressort et une rondelle plate sur le boulon, placer le boulon dans le trou de l'équerre de positionnement et le dessus de l'établi, du support ou de l'armoire. Ajouter une autre rondelle plate et un écrou. Ne pas serrer l'écrou pour le moment. Répéter la même opération pour les trois autres emplacements.
(8) Contrôler la solidité de l'ensemble résultant.

MÉTHODES DE MONTAGE

⚠ AVERTISSEMENT: Pour éviter tout accident ou blessure corporelle, s'assurer que l'interrupteur est sur la position d'arrêt (OFF) et que la fiche du cordon d'alimentation est débranchée avant de monter l'outil électrique.

1. Montage de la manivelle

Fig. 6

La manivelle permet de tourner le volant rapidement.

Si le montage est convenable, il tourne librement mais avec un peu de course morte.

(1) Serrer la vis de la manivelle jusqu'à ce qu'elle touche le volant.

(2) Serrer soigneusement l'écrou de la manivelle au moyen d'une clé.

1. Pose du guide pour coupe de fil

ATTENTION: Pour minimiser l'effet de retour, le guide pour coupe fil doit être parallèle à la lame de la scie (voir page 45).

Fig. 7

Le guide pour coupe de fil peut être utilisé pour couper une pièce en pièces de différentes largeurs ou en pièces parallèles. Il peut être monté à droite ou à gauche sur la table de sciage.

(1) Serrer la vis de la poignée.
(2) Saisir le crochet du support à la partie inférieure du rail arrière.
(3) Abaisser le guide pour coupe de fil dans le sens de la flèche et fixer la partie de la cale de largeur et du support dans la rainure du rail avant et arrière.
(4) S'assurer que le guide pour coupe de fil se déplace à droite et à gauche et se déplace librement.

1. Montage du guide pour coupe d'onglet

Fig. 8

Le guide pour coupe d'onglet est commode pour couper des pièces longues ou formant un angle qu'il est difficile de travailler avec le guide pour coupe de fil. Il peut être monté à droite ou à gauche sur la table de sciage. Aligner la coulisse du guide pour coupe d'onglet et la gorge de guide pour coupe d'onglet et le glisser dans le sens de la flèche à partir de l'avant de la table de sciage.

1. Montage et réglage de l'ensemble de protection de lame de scie

Fig. 9-a

Fig. 9-b

Fig. 9-c

Fig. 9-d

1. Montage de l'insert de table

Fig. 10

⚠️ ATTENTION: L'ensemble de la protection de la lame et du séparateur doit être correctement aligné par rapport à la scie pour éviter tout effet de retour.

Monter l'ensemble de protection de la lame qui comprend le séparateur et les griffes antiretour (voir Fig. 9-d).

(1) Montage du séparateur

① Desserrer le levier de verrouillage d'inclinaison de la lame, déplacer le mécanisme d'inclinaison de la lame vers la gauche et placer la lame de scie à 0° en se servant de la butée. Serrer le verrou le levier de verrouillage d'inclinaison de la lame.
② Tourner le volant à fond dans le sens des aiguilles d'une montre et régler la lame pour la hauteur de coupe maximale (voir Fig. 9-a).
③Placer une rondelle ressort et une rondelle plate D13 de 6 mm sur les boulons de 6 × 90 mm et 6 × 110 mm.
④ Fixer le séparateur temporairement à l'arrière du corps au moyen de la garniture et des deux boulons de 6 mm mentionnés ci-dessus (voir Fig. 9-b et Fig. 9-d).
(L'équerre de protection doit être préalablement fixée au séparateur.)

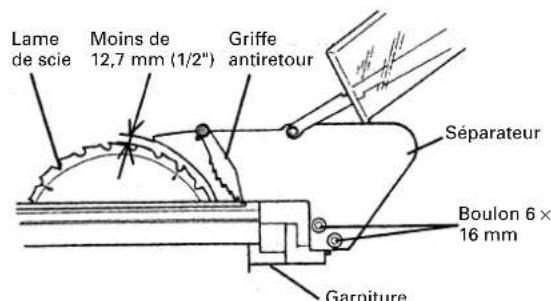

(2) Réglage du séparateur

① Utiliser une règle pour aligner le séparateur avec la lame de scie (voir Fig. 9-c).
Serrer les deux boulons de 6 × 16 mm (voir Fig. 9-d) au moyen d'une clé pour bloquer le séparateur.
② Vérifier le jeu entre l'extrémité de la lame de scie et le séparateur. Il doit être au moins égal à 12,7 mm (1/2") pour toutes les positions. Dans le cas contraire, desserrer les deux boulons de 6 × 16 mm fixant le séparateur à l'équerre de protection au moyen d'une clé et déplacer le séparateur vers le haut ou vers le bas. Après réglage du séparateur, serrer soigneusement les deux boulons de 6 × 16 mm au moyen d'une clé (voir Fig. 9-d).

L'insert de table est monté sur la table à l'aide de deux vis autotaraudeuses de 5 mm.

⚠️ ATTENTION: L'insert de table doit être en place et soigneusement fixé à tout moment.

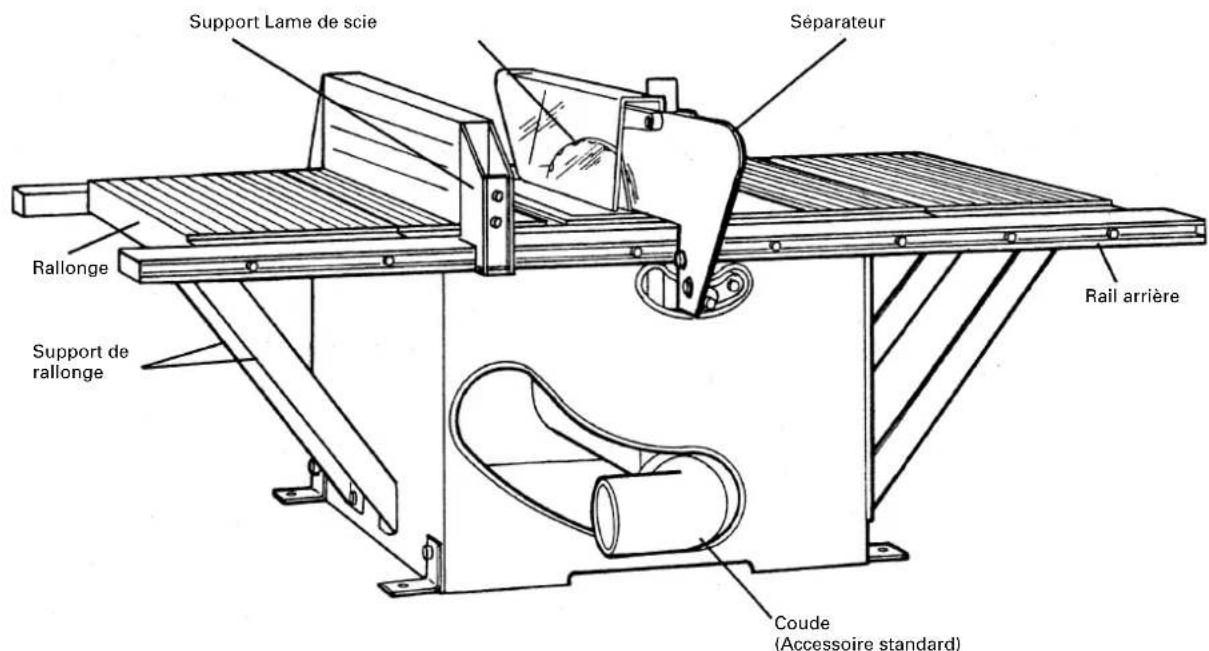

1. Montage du coude (Conduit d'extraction de la sciure) (Accessoire standard)

Coude (Conduit d'extraction de la sciure)
Fig. 11

Relier un flexible de 65 mm (2-9/16") de collecteur de poussière au conduit d'extraction de sciure pour aspirer la sciure. Monter le conduit d'extraction de sciure sur la sortie pour sciure à l'arrière du corps.

1. Assemblage du support de scie de table (Accessoire en option)

Fig. 12-a Fig. 12-b Fig. 12-c

Assembler avec le renfort et le(s) pied(s). Poser les renforts en dessous et assembler les pieds à l'extérieur (voir Fig. 12-c).

Maintenir avec des boulons à tête carrée et des écrous (voir Fig. 12-a).

Puis fixer les chapeaux en caoutchouc sous les pieds (voir Fig. 12-b).

RÉGLAGE

Cet outil électrique est précisément réglé avant de quitter l'usine.

Contrôlez les précisions suivantes et rerégler si nécessaire de manière à obtenir les résultats les meilleurs en fonctionnement.

⚠ AVERTISSEMENT: Pour éviter tout accident ou blessure corporelle, s'assurer que l'interrupteur est sur la position d'arrêt et que la fiche du cordon d'alimentation est débranchée avant de monter l'outil électrique.

1. Réglage de la lame de scie parallèle à la rainure du guide pour coupe d'onglet.

Cela est probablement le plus difficile réglage. Avant de quitter l'usine, ce réglage a été effectué mais il doit être revérifié et reréglé si nécessaire.

ATTENTION: Ce réglage doit être correct. Un retour peut en résulter et des coupes précises ne peuvent pas être effectuées.

Fig. 13-a

(1) Desserrer le levier de verrouillage d'inclinaison de la lame en le tournant dans le sens contraire des aiguilles d'une montre. Déplacer le mécanisme d'inclinaison de la lame vers la gauche et placer la lame de scie à 0° en se servant de la butée.

(2) Tourner le volant à fond dans le sens des aiguilles d'une montre et régler la lame pour la hauteur de coupe maximale (voir Fig. 13-a).

(3) Choisir une dent de la lame de scie qui soit tournée vers la droite.

(4) Marquer cette dent au moyen d'un crayon ou d'un marqueur.

(5) Régler le guide pour coupe d'onglet à 90° et serrer la poignée de serrage (B) pour bloquer dans cette position. Placer le guide pour coupe d'onglet dans la rainure gauche de guide pour coupe d'onglet du dessus de la table (voir Fig. 13-b).

Fig. 13-b

Fig. 13-c

(6) Tourner la lame de scie pour amener la dent marquée sur l'avant et environ 12,7 mm (1/2") au-dessus du dessus de la table.

(7) Placer la barre de plat carré contre le guide pour coupe d'onglet.

(8) Déplacer la barre de carré vers la lame de scie jusqu'à ce qu'elle touche juste l'extrémité de la dent de lame de scie marquée.

(9) Sans toucher à la barre serrée sur le guide pour coupe d'onglet, déplacer le guide pour coupe d'onglet vers le centre de la lame de scie.

(10) Faire glisser le guide pour coupe d'onglet vers l'arrière jusqu'à ce que la barre serrée soit le plus près de l'extrémité de la dent de lame de scie marquée (voir Fig. 13-c).

(11) Si la barre touchait juste la dent quand la lame était en position avant, elle doit juste la toucher en position arrière. Pareillement, s'il y a du jeu entre la barre et la dent à l'avant, il doit y avoir le même jeu à l'arrière.

(12) Si le jeu à l'avant et à l'arrière ne sont pas identiques:

①Retirer le guide pour coupe d'onglet.

② Desserrer quatre vis à tête plate de 6 mm.

③ Déplacer le corps et le régler de manière que la barre placée sur le guide pour coupe d'onglet soit aussi large que le jeu entre l'avant et l'arrière de la lame de scie.

④ Serrer les quatre vis à tête plate de 6 mm.

2. Réglage des butées positives à 90° et 45°

Fig. 14-a

Fig. 14-b

Fig. 14-c

Cet outil électrique est équipé de butée positives pour le positionnement rapide et précis de la lame de scie à 90° et à 45° à gauche par rapport à la table. Vérifier et régler les butées positives au moyen des méthodes ci-dessous.

(1) Pour régler la butée positive à 90°.

① Tourner le volant à fond dans le sens des aiguilles d'une montre et régler la lame de scie pour la hauteur de coupe maximale.

② Desserrer le levier de verrouillage d'inclinaison de la lame en le tournant dans le sens contraire des aiguilles d'une montre et déplacer le mécanisme d'inclinaison de la lame vers la gauche jusqu'à ce qu'il touche la butée. Cela fait, serrer le levier de verrouillage d'inclinaison de la lame (voir Fig. 14-a)

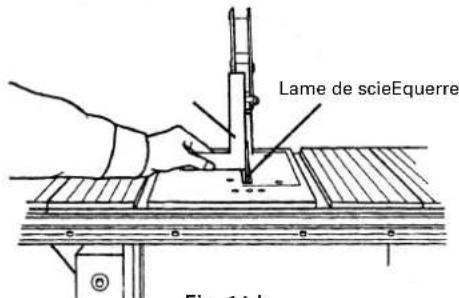

③ Utiliser une équerre pour vérifier que la lame de scie est précisément à 90° (voir Fig. 14-b).

④ Si la lame de scie n'est pas précisément à 90°, desserrer le levier de verrouillage d'inclinaison de la lame en le tournant dans le sens contraire des aiguilles d'une montre. Desserrer la vis autotaraudeuse (A) de 6 mm (voir Fig. 13-c) de quelques tours et déplacer le mécanisme d'inclinaison de la lame de scie jusqu'à ce que la lame soit à 90° par rapport à la table (voir Fig. 14-b).

⑤ Serrer le levier de verrouillage d'inclinaison de la lame après réglage.

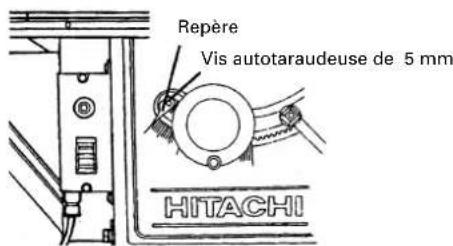

⑥ Desserrer la vis autotaraudeuse de 5 mm et régler le repère à 0°. A la fin du réglage, contrôler une nouvelle fois que la lame est à 90° par rapport à la table (voir Fig. 14-c).

Fig. 15-b

(2) Pour régler la butée positive à 45°.

① Tourner le volant à fond dans le sens des aiguilles d'une montre et régler la lame de scie pour la hauteur de coupe maximale.
② Desserrer le levier de verrouillage d'inclinaison de la lame en le tournant dans le sens contraire des aiguilles d'une montre et déplacer le mécanisme d'inclinaison de la lame vers la droite jusqu'à ce qu'il touche la butée. Serrer ensuite le levier de verrouillage d'inelinaison de la lame (voir Fig. 15-a).
③ Utiliser une équerre à 45° pour vérifier que la lame de scie est précisément à 45° à gauche (voir Fig. 15-b).
④ Si la lame de scie n'est pas précisément à 45° à gauche, desserrer le levier de verrouillage d'inclinaison de la lame. Desserrer la vis autotaraudeuse (B) de 6 mm (voir Fig. 13-c) de quelques tours et déplacer le mécanisme d'inclinaison de la lame de scie jusqu'à ce que la lame soit à 45° à gauche par rapport à la table (voir Fig. 15-b).
⑤ Après réglage, serrer le levier de verrouillage d'inclinaison de la lame.
⑥ A la fin du réglage, contrôler une nouvelle fois que la lame est à 45° par rapport à la table.

3. Réglage du guide pour coupe de fil

Fig. 16-a

Fig. 16-b

Avant de quitter l'usine la lame de scie est réglée parallèle à la rainure du guide pour coupe d'onglet et le guide pour coupe de fil est réglé parallèle à la rainure du guide pour coupe d'onglet. Vérifier et régler le parallélisme du guide pour coupe de fil en utilisant la méthode ci-dessous. Dans le dessein de travaux précis et d'interdire l'effet de retour quand on effectue une coupe de fil. Avant réglage du guide pour coupe de fil, vérifier et régler la coulisse (elle est assemblée sous le corps) au niveau de son engagement avec la rainure sur le rail avant.

(1) Soulever la poignée vers le haut et libérer la fixation du guide pour coupe de fil (voir Fig. 16-a).
(2) Positionner le guide pour coupe de fil sur le bord de la rainure du guide pour coupe d'onglet.
(3) Abaisser la poignée vers le bas et fixer le guide pour coupe de fil. Le bord du guide pour coupe de fil doit être parallèle à la rainure du guide pour coupe d'onglet.
(4) Si le bord du guide pour coupe de fil n'est pas parallèle à la rainure du guide pour coupe d'onglet.

① Desserrer les quatre boulons à tête hexagonale de 6 mm qui maintiennent l'équerre parallèle à la cale de largeur et au support.
② Soulever la poignée vers le haut et libérer la fixation du guide pour coupe de fil. Aligner le guide pour coupe de fil parallèle à la rainure du guide pour coupe d'onglet.
Abaisser la poignée vers le bas et fixer le guide pour coupe de fil.
③ Tout en maintenant l'équerre parallèle pour éviter tout mouvement, serrer les quatre boulons à tête hexagonale de 6 mm précédemment desserrés (voir Fig. 16-b).

④ Soulever la poignée vers le haut et libérer la fixation du guide pour coupe de fil. Déplacer et retourner l'équerre parallèle à la rainure du guide pour coupe d'onglet. Abaisser la poignée vers le bas et fixer le guide pour coupe de fil. Puis vérifier que l'équerre parallèle est parallèle à la rainure du guide pour coupe d'onglet.
⑤ Répéter le réglage jusqu'à ce qu'elle soit parallèle.
⑥ Après le réglage, serrer les quatre boulons à tête hexagonale 6 mm.
⑦ A la fin du réglage, contrôler une nouvelle fois que le guide pour coupe de fil est parallèle à la rainure du guide pour coupe d'onglet.

4. Réglage du repère

Le repère est monté pour indiquer la distance du guide pour coupe de fil par rapport à la lame de scie. Le repère doit indiquer la distance exacte par rapport à la lame de scie.

Vérifier et régler le repère au moyen de la méthode ci-dessous.

Remarque: Le repère doit être à nouveau réglé quand on change l'épaisseur de la lame.

Fig. 17

Pour régler le repère au 0.

(1) Soulever la poignée vers le haut et libérer la fixation du guide pour coupe de fil. Et déplacer le guide pour coupe de fil pour l'amener en contact étroit avec le côté de la lame de scie.
(2) S'assurer que le repère pointe sur le 0 de l'échelle qui équipe la table.
(3) Si le repère ne pointe pas sur le 0 de l'échelle,
① Abaisser la poignée vers le bas et fixer le guide pour coupe de fil.
② Desserrer la vis autotaraudeuse de 5 mm qui maintient le repère (voir Fig. 17).
③ Régler le repère sur la position 0 et resserrer la vis autotaraudeuse de 5 mm.
④ A la fin du réglage, contrôler une nouvelle fois que le repère pointe sur le 0.

5. Réglage du guide pour coupe d'onglet

Le guide pour coupe d'onglet doit être perpendiculaire à la lame de scie.

Vérifier et régler le guide pour coupe d'onglet au moyen de la méthode ci-dessous.

Fig. 18

Pour régler le repère au 0.

(1) Desserrer la poignée de serrage (B) et placer une équerre contre la lame de scie et le guide pour coupe d'onglet. Le repère doit indiquer 90° sur le secteur gradué du guide pour coupe d'onglet.
(2) Si le repère ne pointe pas sur le 0 de l'échelle,
①Serrer la poignée de serrage (B).
②Desserrer la vis autotaraudeuse de 5 mm de la coulisse.
③ Régler le repère à 90° et serrer la vis autotaraudeuse de 5 mm sur la coulisse (voir Fig. 18).
④ A la fin du réglage, contrôler une nouvelle fois que le repère pointe sur le 0.

AVANT L'UTILISATION

1. Vérifier que l'interrupteur est sur OFF.

AVERTISSEMENT: Si la fiche du cordon d'alimentation est branchée sur une prise secteur alors que l'interrupteur est sur la position ON, l'outil électrique démarre soudainement et cela peut entraîner un accident grave.

1. S'assurer que la source d'alimentation convient pour l'oatil.

⚠ AVERTISSEMENT:

Ne pas brancher la fiche du cordon d'alimentation sur une prise secteur avant de s'être assuré que la tension d'alimentation est la même que celle mentionnée sur la plaque signalétique de l'outil électrique. Ne pas brancher cet outil électrique sur une alimentation continue.

1. Vérifier s'il y a des défauts visibles sur la lame.

S'assurer qu'il n'y a ni fissures ni dommages visibles sur la lame.

1. Vérifier que la lame est solidement fixée sur l'outil électrique.

A l'aide de la clé fournie, serrer le boulon de l'arbre pour fixer la lame. Pour les détails, voir la Fig. 34 de la section relative au "MONTAGE ET DEMONTAGE DE LA LAME DE SCIE".

1. Vérifier le fonctionnement des protections de lame.

Les protections de lame sont conçues pour protéger l'opérateur de tout contact avec la lame pendant le travail.

Toujours vérifier que la protection de lame se déplace en douceur.

⚠ AVERTISSEMENT:

Ne jamais faire fonctionner l'outil si la protection de lame (en plastique) ne fonctionne pas en douceur.

1. Vérifier la prise d'alimentation.

Pour éviter toute surchauffe, arrêt accidentel ou fonctionnement intermittent, vérifier que la fiche du cordon d'alimentation rentre à fond dans la prise secteur et qu'elle ne ressort pas après l'insertion. Réparer ou remplacer la fiche si elle est défectueuse.

1. Vérifier que le cordon d'alimentation de l'outil n'est pas endommagé.

Réparer ou remplacer le cordon si l'on constate un dommage.

APRÈS AVOIR BRANCHÉ LA FICHE D'ALIMENTATION DANS UNE SOURCE D'ALIMENTATION APPROPRIÉE, VÉRIFIER LE FONCTIONNEMENT DE L'OUTIL COMME SUIT :

1. Marche d'essai

Après avoir vérifié qu'il n'y a personne derrière, mettre l'outil électrique en marche et vérifier qu'il n'y a pas d'anomalie de fonctionnement avant d'effectuer une coupe.

1. Vérifier la stabilité de rotation de la lame.

Pour assurer des coupes précises, faire tourner la lame et vérifier qu'il n'y a pas de flèche pour s'assurer que la lame ne présente pas d'instabilité évidente ; sinon, cela risque de provoquer des vibrations et un accident.

APPLICATION

1. Mettre en fonctionnement.

Fig. 19

Pour mettre la scie de table sous tension, soulever la partie rouge du contacteur. Pour mettre la scie de table hors tension, appuyer sur la partie rouge du interrupteur. Essayer cette opération sans que la scie soit branchée.

⚠ AVERTISSEMENT:

Quand on n'utilise pas l'outil électrique, ne pas oublier de retirer la clé de sécurité du interrupteur et de la ranger dans un endroit sûr. Cela permet d'être certain que la scie de table ne peut pas être mise sous tension accidentellement ou par quelqu'un (surtout un enfant) qui n'est pas qualifié pour utiliser la scie de table.

Si la clé de sécurité demeure dans l'interrupteur, des blessures graves peuvent en résulter.

2. Dispositif de protection contre les surcharges du moteur

Lorsque le moteur est surchargé, le dispositif de protection contre les surcharges coupe le courant pour arrêter le moteur. En ce cas, appuyer sur le bouton de réarmement (quelques minutes plus tard).

3. Soulèvement et abaissement de la lame de scie

Fig. 20

(1) Soulèvement de la lame de scie.

Saisir le volant et le tourner dans le sens des aiguilles d'une montre pour lever la lame.

(2) Abaissement de la lame de scie

Saisir le volant et le tourner dans le sens contraire des aiguilles d'une montre pour abaisser la lame.

ATTENTION:

Régler la hauteur de la lame de scie de manière qu'elle soit à 3,2 mm (1/8") au-dessus du sommet de la pièce.

Soulever la lame de scie beaucoup plus que la pièce ne permet pas de couper mieux. C'est peu sûr et ça réduit la surface de la table devant la lame.

Ne jamais faire fonctionner tandis que la lame tourne.

4. Inclinaison de la lame de scie

Le levier de verrouillage d'inclinaison est chargé par un ressort et peut être repositionné en tirant sur la poignée et en repositionnant cette dernière sur la dentelure placée sous la poignée.

Fig. 21

⚠ AVERTISSEMENT:

Le levier de verrouillage d'inclinaison doit être bloqué pendant toutes les opérations.

Deux méthodes existent pour incliner la lame de scie et sont les suivantes.

(1) Inclinaison rapide de la lame de scie.

Desserrer la poignée de verrouillage d'inclinaison de la lame de scie, déplacer le volant jusqu'à ce que la lame ait l'inclinaison désirée et serrer la poignée de verrouillage d'inclinaison de la lame de scie.

(2) Réglage fin de l'inclinaison de la lame de scie.

① Desserrer la poignée de verrouillage d'inclinaison de la lame de scie.

② Pousser sur le volant jusqu'à ce que les dents du moyeu du volant s'engagent sur le secteur denté.

③ Tourner le volant pour incliner la lame de scie selon l'angle désiré et serrer la poignée de verrouillage d'inclinaison de la lame de scie.

5. Utilisation du guide pour coupe de fil

Fig. 22

Le guide pour coupe de fil peut être utilisé d'un côté ou de l'autre de la lame.

Le repère sur le guide pour coupe de fil indique la distance entre la lame de scie et le guide pour coupe de fil.

(1) Soulever la poignée vers le haut et libérer la fixation du guide pour coupe de fil.
(2) Déplacer le guide pour coupe de fil vers la droite ou vers la gauche tout en appuyant la cale de largeur contre la surface de la table et régler la distance voulue par rapport à la lame de la scie.
(3) Abaisser la poignée vers le bas et fixer le guide pour coupe de fil.

⚠ AVERTISSEMENT: La poignée doit être verrouillée pendant toutes les opérations de coupe. S'assurer que le guide pour coupe de fil est bien bloqué avant utilisation. Pour éviter toute blessure corporelle, ne pas utiliser l'outil électrique si le guide pour coupe de fil est desserré.

ATTENTION: S'assurer que le guide pour coupe de fil est toujours parallèle à la rainure du guide pour coupe d'onglet de la table.

1. Utilisation du guide de coupe d'onglet

Fig. 23

Le guide de coupe d'onglet peut être utilisé de chaque côté des rainures de guide de coupe d'onglet de la table. Toutefois, dans le cas d'une coupe en biseau (la lame de scie est inclinée), utiliser le guide de coupe d'onglet dans la rainure de droite de guide de coupe d'onglet de manière que les mains ou le guide de coupe d'onglet ne gênent pas la protection de lame de scie. Le guide de coupe d'onglet peut être précisément réglé entre 90° et 45° à gauche ou à droite par rapport à la lame de scie.

(1) Desserrer la poignée de serrage (B).
(2) Tourner le guide de coupe d'onglet vers l'angle désiré.
(3) Serrer la poignée de serrage (B) pour bloquer le guide de coupe d'onglet.

AVERTISSEMENTS DE FONCTIONNEMENT

Pour la sécurité, lire et observer attentivement les avertissements et les précautions suivantes qui s'ajoutent aux [INFORMATIONS IMPORTANTES], [SÉCURITÉ] et [PRÉCAUTION].

1. La lame de scie est fermement bloquée.
2. Ne jamais effectuer des travaux à "mains libres" c'est-à-dire sans utiliser le guide de coupe d'onglet, le guide de coupe de fil ou tout autre dispositif auxiliaire. En procédant ainsi, on risque les effets de retour parce que la lame de scie est bloquée dans la pièce.
3. Quand le guide de coupe d'onglet est utilisé, retirer le guide de coupe de fil de la table.
4. Quand le guide de coupe d'onglet est utilisé, serrer soigneusement la poignée de serrage (B).
5. Quand le guide de coupe de fil est utilisé, retirer le guide de coupe d'onglet de la table.
6. Quand le guide de coupe de fil est utilisé, bloquer soigneusement la poignée.
7. Si la lame cale ou s'arrête, METTRE LE CONTACTEUR SUR OFF avant de libérer la lame.
8. Ne jamais retirer les petits morceaux de bois coupés à la main. Les retirer en les poussant au moyen d'un morceau de bois long.
9. Ne jamais retirer les petits morceaux de bois coupés qui sont prisonniers dans la protection de lame de scie tandis que la scie tourne. Mettre l'interrupteur sur la position "OFF", attendre que la lame de scie soit arrêtée, soulever la protection de lame de scie et retirer le morceau.
10. Régler la hauteur de la lame de scie de manière qu'elle soit à 3,2 mm (1/8") au-dessus du sommet de la pièce. Une plus grande exposition serait dangereuse (voir Fig. 24).

Fig. 24

1. Ne pas toucher les morceaux de bois coupés quand la lame tourne.
2. Faire avancer la pièce lentement pour obtenir une bonne coupe, être précis et éviter la surcharge.

INSTRUCTIONS D'UTILISATION

Il existe deux coupes de base. La coupe de fil et la coupe de mise à longueur. En général, on dit que couper dans le sens du bois, c'est couper de fil, et que couper perpendiculaire au sens du bois, c'est couper pour mettre à longueur. Ni la coupe de fil ni la coupe de mise à longueur ne peuvent se faire à mains libres. La coupe de fil exige l'utilisation du guide de coupe de fil et la coupe de mise à longueur l'utilisation du guide de coupe d'onglet. Des lunettes de sécurité sont portées dans un cas comme dans l'autre.

TOUJOURS UTILISER UNE PROTECTION DES YEUX LORSQUE L'ON TRAVAILLE AVEC L'OUTIL ÉLECTRIQUE POUR ÉVITER UNE BLESSURE AUX YEUX.

Les lunettes à vue ordinaires n'offrent pas la protection adéquate du fait que les lentilles ne sont pas réalisées dans un verre de sécurité. Par ailleurs, utiliser un masque facial par mesure supplémentaire et porter un masque à poussière si le travail de coupe produit de la poussière.

1. Coupe de fil

Fig. 25

Contrôler les points suivants avant de couper de fil.

(1) Le guide de coupe de fil est parallèle à la lame de scie.
(2) Le guide de coupe de fil est soigneusement fixé.
(3) Retirer le guide de coupe d'onglet.
(4) Le séparateur est correctement aligné avec la lame de scie.
(5) Les griffes antiretour fonctionnent correctement (voir Fig. 9-d).

Opération de coupe

① Régler la hauteur de la lame de scie de manière qu'elle soit à 3,2 mm (1/8") au-dessus du sommet de la pièce.
② Maintenir la pièce à plat sur la table et contre le guide de coupe de fil. Tenir la pièce environ 25 mm (1") loin de la lame de scie.

ATTENTION: La pièce doit présenter un bord droit contre le guide de coupe de fil et ne doit pas être voilée, tordue ou bombée. Tenir les deux mains loin de la lame de scie et loin de la trajectoire de la lame de scie.

③ Placer l'interrupteur sur marche et attendre que la lame de scie ait atteint la vitesse.
④ Tout en gardant la pièce contre la table et le guide de coupe de fil, avancer lentement la pièce vers l'arrière complètement à travers la lame. Continuer de pousser la pièce jusqu'à ce qu'elle échappe à la protection et tombe à l'arrière de la table.
⑤ Pour la coupe de fil de panneaux longs ou larges, toujours utiliser un support adéquat.

Un simple support peut être préparé en fixant un morceau de contreplaqué à l'aide d'un serre-joint ou de quelque chose de similaire.

⑥ Quand la largeur de la coupe de fil est supérieure à 152 mm (6"), faire avancer la pièce à l'aide d'une main ou des deux mains de manière continue jusqu'à ce qu'elle soit derrière la lame de scie et les griffes antiretour.

⚠️ ATTENTION: Ne pas pousser le morceau libre qui est coupé, le guider simplement.

⑦ Quand la largeur de la coupe de fil est comprise entre 50 mm (2") et 152 mm (6"), utiliser un poussoir-martyr pour faire avancer la pièce. (Le poussoir-martyr est un accessoire en option).
⑧ Quand la largeur de la coupe de fil est inférieure à 50 mm (2"), utiliser un guide auxiliaire un bloc de poussée.
⑨ Lorsque l'on coupe de fil des matériaux fins (tel que le placage), la pièce peut glisser ou se courber entre le fond du guide de coupe de fil et la surface de la table, ce qui rend la coupe de fil impossible. Couper un panneau de même hauteur et de même longueur que la surface du guide de coupe de fil en utilisant un morceau de contreplaqué de 19 mm (3/4") d'épaisseur. Fixer le panneau au guide de coupe de fil au moyen de quatre vis à bois, de manière que le fond du panneau touche la surface de la table.

⚠ AVERTISSEMENT: Ne pas faire fonctionner pour tirer la pièce en arrière alors que la lame de scie tourne. Mettre le contacteur sur arrêt, attendre que la lame de scie soit arrêtée, soulever les griffes antiretour (voir Fig. 9-d) de chaque côté du séparateur si nécessaire et faire glisser la pièce.

2. Coupe de fil en biseau

Cette opération est la même que la coupe de fil à ceci près que l'angle d'inclinaison est réglé à une valeur autre que 0°.

AVERTISSEMENT: Ne travailler qu'avec la pièce et le guide de coupe de fil à droite de la lame de scie.

3. Coupe de fil de petites pièces

AVERTISSEMENT: Il est peu sûr de couper de fil des petites pièces. Il est peu sûr de mettre les mains près de la lame de scie.

Fig. 26

Quand une faible largeur doit être coupée de fil et la main ne peut pas être placé sans danger entre la lame de scie et le guide de coupe de fil, utiliser un ou plusieurs poussoirs-martyrs. Les utiliser pour maintenir la pièce contre la table et le guide de coupe de fil et pousser la pièce pour qu'elle dépasse complètement la lame de scie.

4. Coupe de mise à longueur

Fig. 27

Contrôler les points suivants avant de réaliser une coupe de mise à longueur.

(1) Retirer le guide de coupe de fil.

(2) Le séparateur est correctement aligné avec la lame de scie.

(3) Les griffes antiretour fonctionnent correctement (voir Fig. 9-d)

Opération de coupe

① Régler la hauteur de la lame de scie de manière qu'elle soit à 3,2 mm (1/8") au-dessus du sommet de la pièce.

② Maintenir la pièce à plat sur la table et contre le guide de coupe d'onglet. Tenir la pièce environ 25 mm (1") loin de la lame de scie.

ATTENTION: Tenir les deux mains loin de la lame de scie et loin de la trajectoire de la lame de scie.

③Placer le contacteur sur marche et attendre que la lame de scie ait atteint la vitesse.

④ Tout en gardant la pièce contre la table et le guide de coupe d'onglet, avancer lentement la pièce vers l'arrière complètement à travers la lame.

ATTENTION: Ne pas faire fonctionner pour tirer la pièce en arrière alors que la lame de scie tourne. Mettre l'interrupteur sur arrêt, attendre que la lame de scie soit arrêtée, soulever les griffes antiretour de chaque côté du séparateur si nécessaire et faire glisser la pièce.

5. Coupe de mise à longueur en biseau

Cette opération est la même que la coupe de mise à longueur à ceci près que l'angle d'inclinaison est réglé à une valeur autre que 0°.

AVERTISSEMENT: Ne travailler qu'avec la pièce et le guide de coupe d'onglet à droite de la lame de scie.

6. Coupe d'onglet

Cette opération est la même que la coupe de mise à longueur à ceci près que le guide de coupe d'onglet est réglé à une valeur autre que 90°.

Fig. 28

⚠ AVERTISSEMENT: Maintenir la pièce solidement contre le guide de coupe d'onglet et faire avancer la pièce lentement dans la lame de scie pour éviter que la pièce bouge.

7. Coupe d'onglet composée

Il s'agit d'un mélange de coupe de mise à longueur en biseau et de coupe d'onglet. Elle est peu fréquente. Respecter les instructions pour la coupe de mise à longueur en biseau et celles pour la coupe d'onglet.

8. Aides au travail

Pour certaines opérations, des aides au travail telles que des poussoirs-martyrs, les blocs de poussée, des guides auxiliaires, des supports et d'autres choses similaires, sont utilisés. Ces aides peuvent être réalisés par l'utilisateur en se servant de la scie de table. Se reporter aux Fig.s suivantes qui donnent des dimensions typiques d'aides au travail.

Quand la largeur de la coupe de fil est comprise entre 50 mm (2") et 152 mm (6"), utiliser un poussoir-martyr pour faire avancer la pièce. Le poussoir-martyr est un accessoire en option (se reporter à la page 36). Un poussoir-martyr peut aisément être réalisé à l'aide d'un morceau de contreplaqué de 19 mm (3/4") d'épaisseur.

Quand la largeur de la coupe de fil est inférieure à 50 mm (2"), utiliser un bloc de poussée.

① Utiliser un morceau de contreplaqué de 9,5 mm (3/8") et de 19 mm (3/4") d'épaisseur.
② Coller le petit morceau de bois 9,5 mm (3/8") × 19 mm (3/8") × 63,5 mm (2-1/2").
③ Prévoir une poignée au centre du contreplaqué et fixer ensemble avec de la colle et des vis à bois.
④ Les bords Ⓐ et Ⓑ doivent être parallèles.

Fig. 31

(3) Guide auxiliaire

Quand la largeur de coupe de fil est inférieure à 50 mm (2"), et que le poussoir-martyr ne peut pas être utilisé en raison de la protection de lame de scie (voir Fig. 23) qui gène le poussoir-martyr, utiliser un guide auxiliaire et le poussoir-martyr.

① Utiliser un morceau de contreplaqué de 9,5 mm (3/8") et de 19 mm (3/4") d'épaisseur.
② Assembler les deux avec de la colle et des vis à bois.

ATTENTION: Le poussoir-martyr est utilisé avec le guide auxiliaire. La dimension 121 mm (4-3/4") doit être la même sur les deux.

Fig. 32

(4) Support de pièce

① Fixer un morceau de contreplaqué sur un tréteau à l'aide d'attaches en "C".
② Régler la hauteur du contreplaqué pour qu'il soit à la hauteur de la surface de la table.

9. Rainurage

⚠ AVERTISSEMENT: Pour éviter tout accident ou blessure corporelle, s'assurer que le contacteur est sur la position d'arrêt et que la fiche du cordon d'alimentation est débranchée avant de monter l'insert pour rainurage.

Ne jamais tenter d'empiler des lames à rainurage plus épaisse que 12,7 mm (1/2") d'épaisseur. Ne jamais utiliser l'ensemble à rainurage pour coupes de mise à longueur. Ne jamais tenter une coupe en biseau quand on rainure. Ne jamais utiliser le rainurage si il y a une vibration (pleurage) ou un bruit étrange. Ne jamais tenter de rainurage dans autre chose que du bois. Ne jamais placer les mains sur la lame de rainurage. Prendre toute précaution pour empêcher le retour arrière de la pièce. Faire avancer la pièce doucement, spécialement quand on coupe des rainures profondes et larges. Quand la tête de rainurage est masquée à la vue tout en coupant, les mains ne doivent pas être au-dessus de la pièce. Quand on utilise une lame de rainurage, l'ensemble de protection de lame de scie doit être retiré étant donné qu'il n'y a pas de coupe à travers tout le bois qui permettrait au séparateur de passer à travers la pièce.

ATTENTION: Faire extrêmement attention quand on procède à un rainurage.

Toujours arrêter l'outil électrique et attendre que la lame de rainurage soit complètement arrêtée. Alors simplement retirer le bois. Utiliser un poussoir-martyr. Utiliser le guide de coupe de fil ou le guide de coupe d'onglet. Etre attentif aux possibles effets de retour arrière. Respecter les recommandations du fabrication de jeu de lames de rainurage. Quand on utilise un jeu de lames de rainurage, la profondeur de coupe n'est pas indiqué par le repère. Pour connaître la profondeur de coupe, on doit la mesure avec une règle. Veiller à replacer l'ensemble de protection de lame de scie dans sa position d'origine et à contrôler les réglages lorsque les rainurages sont terminés.

Une rainure dans une pièce est appelée une rainure. Cette rainure ne s'étend pas complètement à travers la pièce. La rainure peut avoir plusieurs largeurs et plusieurs profondeurs selon les besoins. Une utilisation typique d'un rainurage est pour disposer d'une rainure pour une étagère. Une lame de scie peut être utilisée pour faire un rainurage de n'importe quelle largeur en marquant des coupes multiples côte à côte. Toutefois, il est préférable d'utiliser une lame à rainurer. La première a deux petites lames et une série de dents pour retirer les débris entre les lames. Le second type consiste en une petite lame épaisse qui tremble par ses moyeux. Cette scie accepte les lames à rainurer du type à couper les copeaux de 152 mm (6") de diamètre et 12,7 mm (1/2") de large. La plupart des lames à rainurer tremblantes sont trop larges pour se monter sur l'axe de cette scie en toute sécurité. Une lame à rainurer exige un insert de table qui a une ouverture plus large. Cette insert à rainurage est disponible comme accessoire en option (voir page 36). Acheter la lame à rainurer séparément.

Montage de l'ensemble de lame à rainurer

Fig. 33

Monter l'ensemble de lame à rainurer (voir Fig. 33) par la procédure qui suit:

① Retirer l'ensemble de protection de lame de scie avec le séparateur.
②Retirer l'insert de table.
③Démonter la lame de scie.
④ Monter la lame à rainurer avec les dents dirigées vers le bas à l'avant de la table (en utilisant les instructions avec l'ensemble de lame à rainurer).
⑤ Monter l'insert de la table à rainurer (en option) au lieu de l'insert de table.

Tout en serrant l'écrou de positionnement (voir Fig. 34), veiller à maintenir un écartement égal entre les extrémités des couteaux intérieurs. Tourner la lame à rainurer d'un tout à la main pour s'assurer qu'elle n'est en contact avec rien avant le fonctionnement.

INSTALLATION ET RETRAIT DE LA LAME

Pour éviter tout risque d'accident ou de blessure, toujours couper l'interrupteur et débrancher la fiche de la prise secteur avant de retirer ou d'installer la lame.

1. Installation de la lame

Fig. 34

(1) Tourner le volant (voir Fig. 1) à fond dans le sens des aiguilles d'une montre et régler la lame de scie pour la hauteur de coupe maximale (voir Fig. 14-a).
(2) Serrer le levier de verrouillage d'inclinaison de la lame et bloquer la lame de scie à 90°.
(3) Retirer l'insert de table de la table.
(4) Monter la rondelle (A), la lame de scie et la rondelle (A) dans cette ordre sur l'axe de la lame de scie. (La lame de scie avec les dents dirigées vers le bas à l'avant de la table.)
(5) Au moyen de la clé ouverte placer la clé sur les méplats de l'axe de la lame de scie. Maintenir l'axe de la lame de scie pour qu'il ne tourne pas et serrer l'écrou au moyen de la clé hexagonale restante en tournant l'écrou de de positionnement dans le sens des aiguilles d'une montre.
(6) Replacer l'insert de table sur la table.

Veiller à bien saisir l'écrou de positionnement au moyen de la clé hexagonale. Une blessure grave peut survenir si la saisie glisse la clé hors de l'écrou et la main vient toucher les bords affûtés de la lame de scie.

Lors du montage de la lame de scie, s'assurer que la marque de rotation de la lame de scie et le sens de rotation de la lame de scie sont semblables.

Serrer l'écrou de positionnement de manière qu'il ne se desserre pas pendant le fonctionnement. S'assurer que l'écrou de positionnement (voir Fig. 34) a été convenablement serré avant de démarrer l'outil électrique.

2. Retrait de la lame

Démonter la lame en procédant dans l'ordre inverse de l'installation décrite au paragraphe 1 ci-dessus.

ENTRETIEN ET INSPECTION

Pour éviter tout risque d'accident ou de blessure, toujours vérifier que l'interrupteur est coupé et que la fiche d'alimentation est débranchée de la prise secteur avant d'entretenir ou d'inspecter l'outil.

1. Inspection de la lame

Toujours remplacer la lame dès qu'elle présente des signes d'usure ou de dommage.

Une lame endommagée risque de provoquer des blessures, et une lame usée peut réduire le rendement et provoquer une surcharge du moteur.

Ne jamais utiliser de lame émoussée. Si la lame est émoussée, sa résistance à la pression de la main appliquée par la poignée de l'outil a tendance à augmenter, ce qui rend le fonctionnement de l'outil électrique peu sûr.

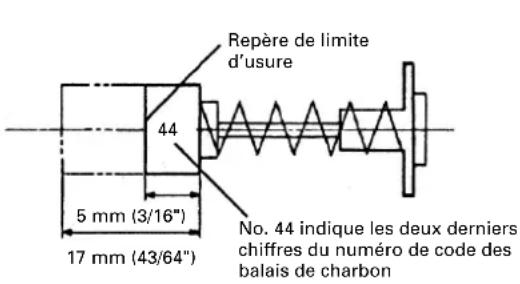

2. Inspector les balais carbone (Fig. 35 et Fig. 36)

Les balais carbone du moteur sont des pièces consommables.

Si les balais en carbone sont usés, le moteur risque d'avoir des anomalies.

En conséquence, inspecter périodiquement les balais en carbone et les remplacer.

Vérifier les balais en carbone au bout des 50 premières heures d'utilisation avec un outil neuf ou après l'installation d'un nouveau jeu de balais en carbone. Après la première vérification, examiner les balais en carbone environ toutes les 10 heures d'utilisation jusqu'à ce qu'il soit nécessaire de les remplacer. Si le carbone de l'un des balais est usé jusqu'à la limite de 5 mm de longueur, ou si le ressort ou le fil de shunt sont brûlés ou endommagés de quelque façon que ce soit, remplacer les deux balais en carbone (voir Fig. 35). Si les balais en carbone se révèlent encore bons quand on les a démontés, les remonter à la même position qu'avant le retrait.

Par ailleurs, maintenir les balais carbone propres de façon qu'ils glissent régulièrement dans les porte-balai. Les balais carbone sont faciles à retirer ; pour cela, retirer les têtes porte-balai (voir Fig. 36) avec un tournevis à tête plate (signe moins).

Fig. 35 Fig. 36

3. Inspection des vis de montage

Inspector régulièrement chaque composant de l'outil électrique pour voir s'il n'est pas lâche.

Resserrer les vis de fixation des pièces lâches.

⚠ AVERTISSEMENT: Pour éviter toute blessure personnelle, ne jamais faire fonctionnement l'outil électrique si un composant est desserré.

4. Inspection du bon fonctionnement de la protection de lame de scie

Avant chaque utilisation de l'outil électrique, contrôler le bon fonctionnement de l'outil électrique et de la protection de lame de scie (voir Fig. 1) pour s'assurer qu'ils sont en bon état et qu'ils se déplacent régulièrement. Ne jamais utiliser l'outil électrique si la protection de lame de scie ne fonctionne pas convenablement et s'ils ne sont pas en bon état mécanique. S'assurer que les griffes antiretour sont toujours affûtées de façon qu'elles s'enfoncent profondément dans la pièce et empêchent les retours arrière. Si un dommage est survenu, le réparer promptement,

5. Nettoyer fréquemment la protection de lame de scie.

Essuyer la poussière déposée à l'intérieur du regard de la protection de lame de scie au moyen d'un chiffon doux. N'utiliser aucun solvant (essence, diluant, etc.), les solvants endommagent les pièces en plastique.

6. Remisage

A la fin de chaque utilisation de l'outil électrique, s'assurer que le contacteur est sur la position OFF, que la fiche du cordon d'alimentation a été débranchée de la prise secteur, que la clé de sécurité a été retirée et qu'elle a été soigneusement rangée dans un endroit sûr. Lorsque l'outil électrique n'est pas utilisé, le ranger dans un endroit sec, hors de portée des enfants.

7. Graissage

Lubrifier les pièces mobiles et les pièces tournantes suivantes une fois par mois pour conserver l'outil électrique en bonnes conditions de fonctionnement pendant longtemps (voir Fig. 1 et Fig. 2). Utiliser l'huile machine conseillée.

Partie mobile et tournante du volant

8. Nettoyage

Enlever périodiquement les copeaux et autres débris de la surface de l'outil électrique avec un chiffon humide et savonneux. Pour éviter tout mauvais fonctionnement du moteur, le protéger de tout contact avec l'huile ou l'eau.

SERVICE APRÈS-VENTE ET RÉPARATIONS

Tous les outils électriques de qualité finissent un jour par avoir besoin de réparations ou de remplacement de pièces sous l'effet d'une usure normale. Pour garantir que seules des pièces de rechange agréées seront utilisées et que le système de double isolation sera protégé, il faudra confier toutes les opérations d'entretien (autres que l'entretien de routine) exclusivement à un SERVICE APRES-VENTE D'OUTILS ELECTRIQUES HITACHI AGREE.

⚠ REMARQUE: Les spécifications sont sujettes à modification sans obligations de la part d'HITACHI.
