C 10RA2 - Sierra HITACHI - Manual de uso y guía de instrucciones gratis

Tipo de producto	Sierra de mesa
Marca	Hitachi
Modelo	C 10RA2
Alimentación	Corriente alterna monofásica 115 V, 60 Hz, 15 A
Motor	Motor con conmutador en serie
Velocidad sin carga	5000 rpm
Diámetro de la hoja	255 mm (10 pulgadas)
Diámetro del orificio de la hoja	15,9 mm (5/8 pulgada)
Profundidad máxima de corte a 90°	76,2 mm (3 pulgadas)
Profundidad máxima de corte a 45°	63,5 mm (2-1/2 pulgadas)
Peso neto	29 kg (64 libras)
Longitud del cable	2 m (6,6 pies)
Puesta a tierra	Sí, enchufe y cable de 3 conductores
Materiales compatibles	Madera (dura o blanda)
Funciones principales	Corte al hilo, corte a escuadra, corte a inglete, corte en bisel (45°), ranurado (con accesorio), corte a inglete compuesto
Mantenimiento y limpieza	Limpiar regularmente el aserrín, inspeccionar las escobillas de carbón cada 50 h, engrasar las partes móviles una vez al mes, verificar el funcionamiento del protector de la hoja
Seguridad	Protector de hoja, separador, garras antirretroceso, interruptor con llave de seguridad, dispositivo de protección contra sobrecargas
Piezas de repuesto y reparabilidad	Piezas de repuesto autorizadas Hitachi, reparaciones exclusivamente por un centro de servicio técnico autorizado
Accesorios estándar	Hoja TCT 255 mm, escuadras de posicionamiento (4), llave, llave hexagonal, codo para extracción de aserrín
Accesorios opcionales	Insert para ranurado, empujador de sacrificio, soporte de mesa de sierra

Preguntas frecuentes - C 10RA2 HITACHI

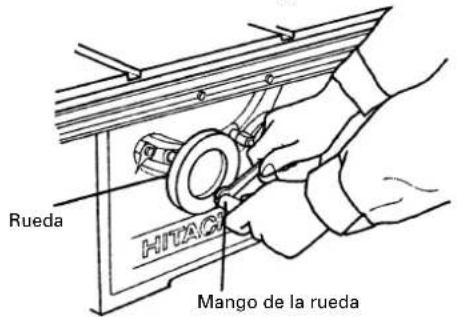

¿Cómo cambiar la hoja de la sierra Hitachi C 10RA2?

Coloque el interruptor en OFF y desconecte la sierra. Gire el volante para elevar la hoja a la posición máxima. Retire el inserto de mesa. Use la llave para sujetar el eje y la llave hexagonal para aflojar la tuerca de posicionamiento en sentido antihorario. Reemplace la hoja asegurándose de que los dientes estén orientados hacia abajo en la parte delantera. Apriete firmemente la tuerca, luego vuelva a colocar el inserto.

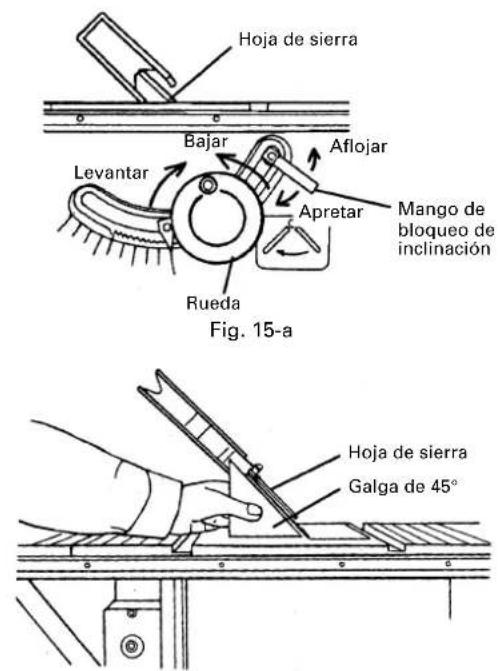

¿Cómo ajustar el ángulo de inclinación de la hoja?

Afloje la palanca de bloqueo de inclinación. Para un ajuste rápido, mueva el volante manualmente hasta el ángulo deseado. Para un ajuste fino, empuje el volante para engranar los dientes del cubo con el sector dentado, luego gire el volante para un ajuste preciso. Apriete la palanca después del ajuste.

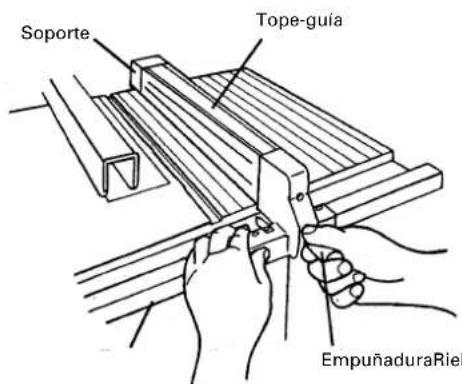

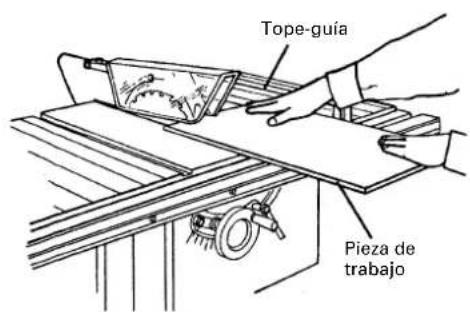

¿Cómo usar la guía de corte al hilo?

Levante la manija para liberar la guía, muévala a la distancia deseada de la hoja usando la marca en la escala, luego baje la manija para bloquearla. Asegúrese de que la guía esté paralela a la ranura de la guía de inglete para evitar contragolpes.

¿Cuáles son las precauciones de seguridad importantes?

Siempre use gafas de seguridad. Mantenga las protecciones en su lugar. Nunca realice cortes a mano alzada; use la guía de corte al hilo o de inglete. Mantenga las manos alejadas de la hoja. Ajuste la altura de la hoja a 3,2 mm por encima de la pieza. Desconecte la sierra antes de cualquier cambio de hoja o ajuste.

¿Cómo evitar el efecto de retroceso (kickback)?

Use el separador y las garras antirretroceso en su lugar. Mantenga la hoja afilada. Asegúrese de que la guía de corte al hilo esté paralela a la hoja. No suelte la pieza hasta que haya pasado completamente la hoja. No corte piezas torcidas o sin borde recto.

¿Cómo limpiar y mantener la sierra?

Limpie regularmente el aserrín con un paño húmedo y jabonoso. Inspeccione las escobillas de carbón cada 50 horas (reemplácelas si están desgastadas a 5 mm). Engrase el volante y las partes móviles una vez al mes. Verifique el buen funcionamiento del protector de hoja antes de cada uso.

¿Qué tipo de cable de extensión usar?

Use un cable de extensión de tres conductores con puesta a tierra. Para una longitud de 0-7,6 m y una corriente de 12-16 A, use un calibre 14 AWG como mínimo. Verifique que el cable de extensión no esté dañado.

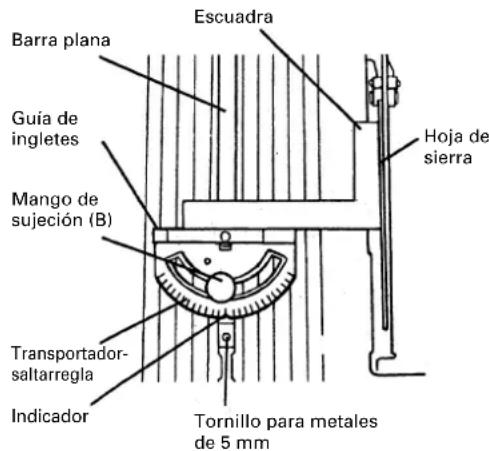

¿Cómo realizar un corte a inglete?

Retire la guía de corte al hilo. Ajuste la guía de inglete al ángulo deseado (entre 90° y 45° girando la manija de apriete B). Coloque la pieza contra la guía, encienda la sierra y empuje suavemente la pieza hacia atrás completamente a través de la hoja.

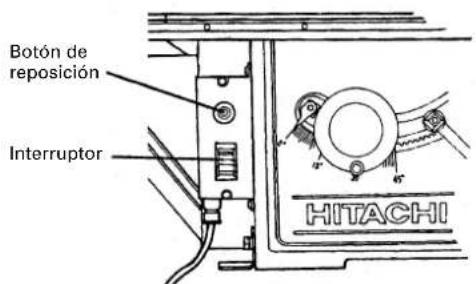

¿Qué hacer si el motor se detiene durante el uso?

Es el dispositivo de protección contra sobrecargas el que ha cortado la corriente. Espere unos minutos, luego presione el botón de rearme ubicado cerca del interruptor. Si el problema persiste, verifique que no esté usando una hoja desafilada o que no esté cortando un material demasiado duro.

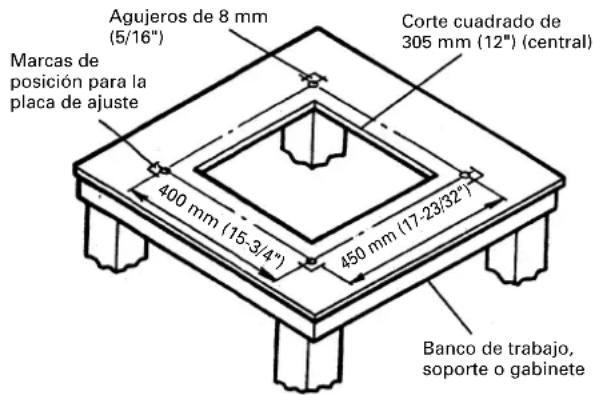

¿Cómo instalar el soporte de mesa opcional?

Ensamble los refuerzos y las patas con los pernos de cabeza cuadrada y tuercas. Fije las tapas de goma debajo de las patas. Coloque la sierra sobre el soporte y fíjela firmemente usando las escuadras de posicionamiento proporcionadas con la sierra.

MANUAL DE USUARIO C 10RA2 HITACHI

MANUAL DE INSTRUCCIONES E INSTRUCCIONES DE SEGURIDAD

ADVERTENCIA

¡La utilización inapropiada e insegura de esta herramienta eléctrica puede resultar en lesiones serias o en la muerte!

Este manual contiene información importante sobre la seguridad del producto. Lea y comprenda este manual antes de utilizar la herramienta eléctrica. Guarde este manual para que puedan leerlo otras personas antes de que utilicen la herramienta eléctrica.

CONTENTS

English

Page

INFORMACIÓN IMPORTANTE ....54

SIGNIFICADO DE LAS PALABRAS CLAVE ....54

SEGURIDAD

NORMAS DE SEGURIDAD PARA LAS

HERRAMIENTAS ELÉCTRICAS ....54

PIEZAS DE REEMPLAZO 58

UTILIZACIÓN DE UN CABLE PROLONGADOR .....58

AISLAMIENTO DOBLE PARA OFRECER UNA

OPERACIÓN MÁS SEGURA .....59

OPERACIÓN Y MANTENIMIENTO

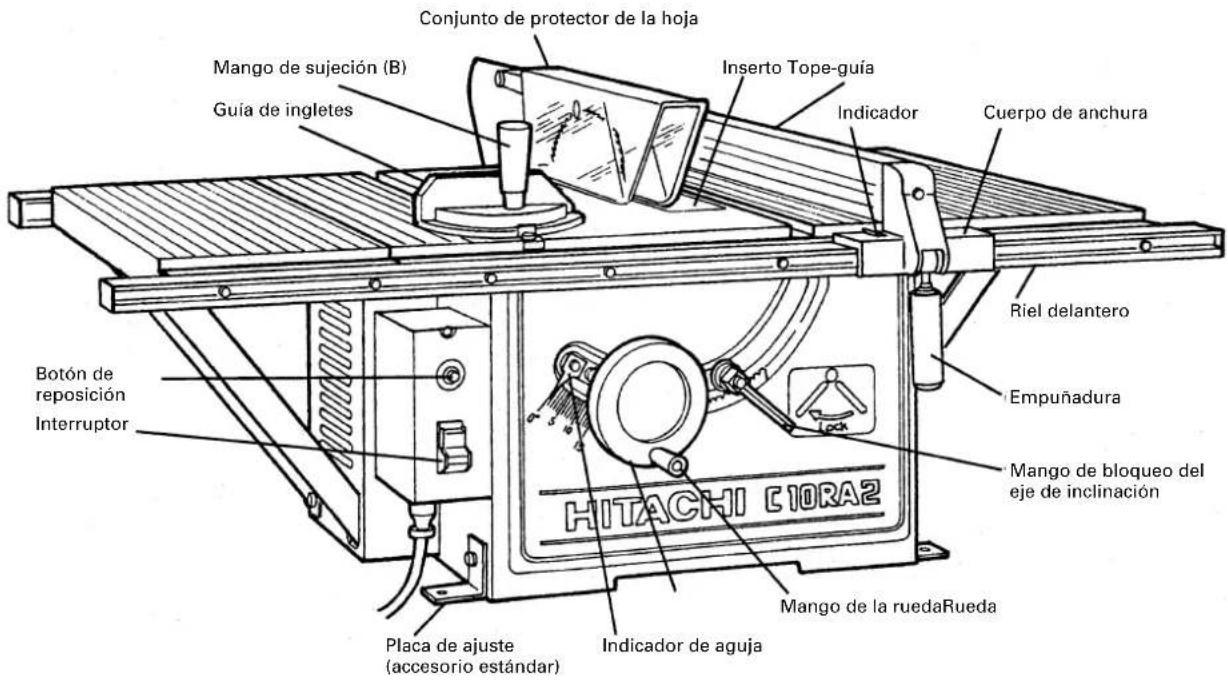

NOMENCLATURA DE PARTES ....60

ESPECIFICACIONES 61

ACCESORIOS 61

ACCESORIOS ESTÁNDAR ....61

Página

PREPARATIVOS PREVIOS A LA OPERACIÓN .....63

PROCEDIMIENTOS DE ARMADO 64

AJUSTE....66

ANTES DEL USO....70

APLICACIONES PRÁCTICAS 70

ADVERTENCIAS SOBRE EL FUNCIONAMIENTO.. 72

MANTENIMIENTO E INSPECCIÓN .....78

SERVICIO Y REPARACIONES ....80

IMPORTANT INFORMATION

INFORMACIÓN IMPORTANTE

Antes de utilizar o realizar cualquier trabajo de mantenimiento de esta herramienta eléctrica, lea y comprenda todas las instrucciones de operación, las precauciones de seguridad, y las advertencias de este Manual de instrucciones.

La mayoría de los accidentes producidos en la operación y el mantenimiento de una herramienta eléctrica se debe a la falta de observación de las normas o precauciones de seguridad. Los accidentes normalmente podrán evitarse reconociendo una situación potencialmente peligrosa a tiempo y siguiendo los procedimientos de seguridad apropiados.

Las precauciones básicas de seguridad se describen en la sección "SEGURIDAD" de este Manual de instrucciones y en las secciones que contienen las instrucciones de operación y mantenimiento.

Para evitar lesiones o el daño de la herramienta eléctrica, los riesgos están identificados con ADVERTENCIAS en dicha herramienta y en este Manual de instrucciones.

No utilice nunca esta herramienta eléctrica de ninguna forma no específicamente recomendada por HITACHI a menos que usted se haya asegurado de que la utilización planeada será segura para usted y otras personas.

SIGNIFICADO DE LAS PALABRAS CLAVE

⚠ ADVERTENCIA: indica situaciones potencialmente peligrosas que, si se ignoran, pueden resultar en lesiones serias.

⚠ PRECAUCIÓN: indica situaciones potencialmente peligrosas que, si se ignoran, pueden resultar en lesiones moderadas, o que pueden causar averías en la herramienta eléctrica.

NOTA: acentúa información esencial.

SEGURIDAD

NORMAS DE SEGURIDAD PARA LAS HERRAMIENTAS ELÉCTRICAS

LEA TODAS LAS ADVERTENCIAS E INSTRUCCIONES DE OPERACIÓN DE ESTE MANUAL ANTES DE UTILIZAR ESTA HERRAMIENTA O DE REALIZAR TRABAJOS DE MANTENIMIENTO EN LA MISMA.

ADVERTENCIA: Cuando utilice este herramienta eléctrica, tome todas las precauciones necesarias para reducir al mínimo el riesgo de descargas eléctricas y demás lesiones. En particular, observe siempre las normas de seguridad siguientes:

1. MANTENGA SIEMPRE LOS PROTECTORES EN SU LUGAR, y en perfectas condiciones de trabajo.
2. ANTES DE PONER EN FUNCIONAMIENTO LA HERRAMIENTA, QUÍTELE TODAS LAS CHAVETAS Y LLAVES DE AJUSTE. Antes de conectar la alimentación de la herramienta eléctrica, confirme que todas las chavetas y llaves de ajuste estén extraídas de la misma.
3. MANTENGA SIEMPRE EL ÁREA DE TRABAJO LIMPIA. Evite lesiones debidas al desorden del área y del banco de trabajo.
4. NO UTILICE NUNCA LA HERRAMIENTA EN AMBIENTES PELIGROSOS. No utilice nunca la herramienta eléctrica en lugares húmedos, y no la exponga nunca a la humedad. Mantenga siempre bien iluminada el área de trabajo.
5. NO PERMITA QUE LOS NIÑOS NI OTRAS PERSONAS ENTREN EN EL ÁREA DE TRABAJO. Mantenga a las personas (especialmente los niños) alejadas del área de trabajo. Desenchufe siempre las herramientas desatendidas y bloquee el área de trabajo instalando cerraduras en las puertas y seguros en los interruptores principales. Cuando no esté utilizando la herramienta, extraiga siempre la llave de seguridad del interruptor y guárdela en un sitio seguro.

6. NO FUERCE NUNCA LA HERRAMIENTA. La herramienta trabajará mejor y con mayor seguridad si la utiliza con el régimen para el que fue diseñada.

7. UTILICE SIEMPRE LAS HERRAMIENTAS CORRECTAS. No fuerce nunca una herramienta ni un accesorio para realizar un trabajo para el que no se haya diseñado.

8. ANTES DE TRABAJAR CON LA HERRAMIENTA, VÍSTASE LA ROPA ADECUADA. No utilice nunca ropa floja, guantes, corbatas, collares, anillos, brazaletes, ni demás joyas que puedan quedar atrapados en las partes móviles. Utilice siempre calzado antideslizable, preferiblemente con punteras reforzadas con acero. Si tiene el pelo largo, recoja y cúbraselo.
9. ANTES DE UTILIZAR LA HERRAMIENTA, UTILICE GAFAS PROTECTORAS PARA EVITAR DANAR SUS OJOS. Las gafas normales no proveen una protección suficiente debido a que sus lentes son sólo resistentes a los impactos y NO son gafas de seguridad. Además, utilice una careta como protección adicional, y utilice una máscara contra el polvo si la operación de corte produce polvo.
10. ASEGURE SIEMPRE LA PIEZA DE TRABAJO EN LA ESCUADRA DE GUÍA O EN LA MESA. Utilice abrazaderas o un tornillo de carpintero para sujetar la pieza de trabajo. Es más seguro utilizar que utilizar su mano, porque podrá usar ambas para manejar la herramienta.
11. NO SE EXTRALIMITE NUNCA. Cuando trabaje con la herramienta, mantenga en todo momento el equilibrio.
12. MANTENGA SIEMPRE LAS HERRAMIENTAS EN PERFECTAS CONDICIONES. Guarde siempre las herramientas afiladas y limpias para que rindan al máximo y ofrezcan la mayor seguridad. Siga siempre las instrucciones sobre lubricación y cambio de accesorios de las herramientas.
13. DESCONECTE SIEMPRE LA HERRAMIENTA antes de realizar la operación de mantenimiento y de cambiar la hoja de sierra y demás accesorios.
14. TENGA CUIDADO CON LA PUESTA EN FUNCIONAMIENTO ACCIDENTAL AL ENCHUFAR LA HERRAMIENTA. Antes de insertar el enchufe de alimentación en un tomacorriente, cerciórese de que el interruptor esté en la posición OFF.
15. CON ESTA HERRAMIENTA SIEMPRE UTILICE SOLAMENTE LOS ACCESORIOS RECOMENDADOS. Con respecto a la descripción sobre los accesorios recomendados, consulte el manual de instrucciones. Para evitar lesiones, con esta herramienta, utilice solamente los accesorios recomendados.
16. NO SE SUBA NUNCA SOBRE LA HERRAMIENTA. La caída de la herramienta o un contacto involuntario con la hoja de sierra podría producir lesiones de gravedad.
17. ANTES DE UTILIZAR LA HERRAMIENTA, COMPRUEBE SI TIENE PARTES DAÑADAS. Compruebe siempre si el protector y los demás componentes están dañados antes de utilizar la herramienta para asegurarse de que funcionen adecuadamente. Compruebe si todas las partes móviles están adecuadamente alineadas, no están dobladas, y no se encuentran en otras condiciones que puedan afectar la operación apropiada. Antes de utilizar la herramienta, repare o reemplace siempre cualquier protector o componente dañado.
18. ANTES DE UTILIZAR LA HERRAMIENTA, COMPRUEBE SIEMPRE EL SENTIDO DE GIRO DE LA HOJA DE SIERRA. Alimente siempre la pieza de trabajo en la herramienta en sentido contrario al de giro de la hoja de sierra a fin de evitar posibles lesiones.
19. NO DEJE LA HERRAMIENTA DESATENDIDA EN FUNCIONAMIENTO. DESCONECTE LA ALIMENTACIÓN. No deje la herramienta mientras no se haya parado completamente. Cuando no vaya a utilizar la herramienta, desenchufe su cable de alimentación.
20. Esta herramienta no ha sido diseñada para aplicaciones de producción en masa, y no deberá utilizarse para ello.
21. Cuando tenga que remplazar esta herramienta, utilice solamente las piezas de reemplazo autorizadas.
22. Aplique solamente 115 voltios CA a esta unidad. Si le aplicase una tensión incorrecta, o tensión de CC, la HERRAMIENTA ELÉCTRICA podría funcionar incorrectamente y causar lesiones o daños a la propia herramienta.
23. PUESTA A TIERRA APROPIADA. Esta herramienta deberá estar conectada a tierra durante el uso para proteger al operador contra electrochoques.

Normas de seguridad específicas para la utilización de esta herramienta

ADVERTENCIA: Las instrucciones de operación específicas siguientes deberán observarse cuando se utilice esta HERRAMIENTA ELÉCTRICA a fin de evitar lesiones.

LO QUE DEBERÁ HACERSE

TENGA SIEMPRE EN CUENTA LAS NORMAS SIGUIENTES PARA PODER UTILIZAR CON SEGURIDAD ESTA HERRAMIENTA:

1. Antes de intentar utilizar esta HERRAMIENTA ELÉCTRICA, lea este manual y familiarícese con las normas de seguridad y las instrucciones de operación.
2. Antes de utilizar la HERRAMIENTA ELÉCTRICA, confirme que esté limpia.
3. Para utilizar la HERRAMIENTA ELÉCTRICA, vístase ropa ajustada, calzado no deslizable (preferiblemente con punteras reforzadas con acero) y gafas protectoras.
4. Maneje la HERRAMIENTA ELÉCTRICA con cuidado. Si la HERRAMIENTA ELÉCTRICA se cae o se golpea contra un objeto duro, puede deformar o rajarse, o sufrir otros daños.
5. Si nota cualquier anormalidad, deje de utilizar inmediatamente la sierra.
6. Antes de utilizar la herramienta, compruebe si todos los componentes están montados adecuadamente y con seguridad.
7. Cuando reemplace la hoja de sierra, confirme que las rpm de la nueva sean correctas para utilizarse con esta unidad.
8. Antes de realizar cualquier trabajo de mantenimiento o ajuste, desconecte la alimentación y espere hasta que la hoja de sierra se haya parado completamente.
9. Realice siempre una prueba antes de intentar utilizar una hoja de sierra nueva.
10. Maneje siempre la hoja de sierra con cuidado cuando la desmonte o monte.
11. Antes de utilizar la sierra, compruebe siempre si la pieza de trabajo está exenta de clavos y demás objetos extraños.
12. Mantenga siempre las manos alejadas del trayecto de la hoja de sierra.
13. Confirme siempre que el protector de la hoja se encuentre en el sitio apropiado antes de utilizar la sierra.
14. Antes de realizar el corte, siempre confirme que el protector de la hoja no obstaculice el movimiento deslizante de la sierra.
15. Inspeccione periódicamente el cable de alimentación de la herramienta.
16. Antes de poner en funcionamiento la herramienta, confirme si la longitud del cable de alimentación y de los cables prolongadores, si va a utilizarlos, es apropiada.
17. Antes de utilizar la herramienta, confirme que los orificios de ventilación del motor estén completamente abiertos.
18. Antes de comenzar a cortar, espere siempre hasta que el motor haya alcanzado la velocidad plena.
19. Mantenga siempre las empuñaduras secas, limpias, y exentas de aceite y grasa. Cuando utilice la herramienta, sujétela firmemente.
20. Utilice siempre el protector de la hoja, la placa abridora o el seguro antirretroceso en todas las operaciones de "aserrado al largo". Las operaciones de aserrado al largo son aquellas en que la hoja corta completamente a través de la pieza de trabajo, como en el aserrado al hilo o el corte transversal.
21. Siempre sujete firmemente la pieza de trabajo contra la guía de ingletes o el tope-guía.
22. Siempre utilice la varilla de empuje para cortar al hilo materiales angostos. Refiérase a las operaciones de corte al hilo del manual de instrucciones donde se explica detalladamente la varilla de empuje.
23. Extraiga el tope-guía durante el corte transversal.

24. Para piezas de trabajo largas o anchas, provea un soporte adecuado en las partes laterales y trasera de la mesa de sierra.

25. Evite los retrocesos (hacer retroceder la pieza de trabajo hacia usted).
    Mantenga la hoja de sierra afilada y el tope-guía paralelo a la hoja de sierra. Mantenga en su sitio la placa abridora, los seguros antirretroceso y el protector de la hoja durante la operación. Antes de empujar completamente la pieza de trabajo más allá de la hoja de sierra, compruebe que el corte al hilo no esté torcido ni alabeado y que el borde recto le guíe a lo largo del tope-guía.

26. Evite las posturas incómodas y nunca coloque sus manos en un sitio en que puedan entrar accidentalmente dentro de la herramienta de corte debido a un movimiento inesperado.
27. Antes de realizar las operaciones de corte, asegúrese de armar correctamente la mesa de sierra. Refiérase a las instrucciones de instalación.
28. Siempre utilice la herramienta en un sitio bien ventilado. Elimine frecuentemente el serrín. Elimine el serrín acumulado dentro de la mesa de sierra para evitar toda posibilidad de incendio.
29. Las instrucciones de funcionamiento proporcionadas con la herramienta deberán indicar al usuario cómo asegurar la herramienta a la estructura de soporte si, durante la operación normal, tiende a volcarse, deslizarse o desplazarse sobre la superficie de soporte.

LO QUE NO DEBERÁ HACERSE

NO VIOLE NUNCA LAS NORMAS SIGUIENTES PARA PODER UTILIZAR CON SEGURIDAD ESTA HERRAMIENTA:

1. No utilice nunca la HERRAMIENTA ELÉCTRICA a menos que haya comprendido completamente las instrucciones de operación contenidas en este manual.
2. No deje nunca la HERRAMIENTA ELÉCTRICA desatendida sin haber desenchufado antes el cable de alimentación.
3. No utilice nunca la HERRAMIENTA ELÉCTRICA cuando esté cansado, después de haber ingerido medicamentos, o cuando haya tomado bebidas alcohólicas.
4. No utilice nunca la HERRAMIENTA ELÉCTRICA para aplicaciones no especificadas en este manual.
5. No utilice nunca la herramienta con ropa floja, corbata, ni joyas, ni sin haberse cubierto el pelo para evitar que puedan quedar atrapados en las partes móviles.
6. No acerque las manos a la hoja de sierra.
7. No toque nunca las partes móviles, incluyendo la hoja de sierra, mientras esté utilizando la sierra.
8. No quite nunca ningún dispositivo de seguridad ni los protectores de la hoja de sierra, ya que la utilización de la herramienta sin ellos podría resultar peligrosa.
9. No bloquee nunca el protector de la hoja y siempre asegúrese de que se desliza suavemente antes de utilizar la herramienta.
10. No dañe nunca el cable de alimentación de la herramienta.
11. No intente mover nunca una HERRAMIENTA ELÉCTRICA con el dedo en el interruptor de disparo.
12. No intente nunca utilizar la HERRAMIENTA ELÉCTRICA si el interruptor de disparo no funciona adecuadamente.
13. No utilice nunca la HERRAMIENTA ELECTRICA si la envoltura de plástico o el protector de la hoja se encuentra agrietado o deformado.
14. No utilice nunca la HERRAMIENTA ELÉCTRICA cerca de líquidos ni gases inflamables porque las chispas podrían causar una explosión.
15. No limpie nunca los componentes de plástico con disolventes, porque el plástico podría disolverse.
16. No utilice nunca la sierra de mesa a menos que el protector de la hoja esté colocado en su lugar.
17. No levante nunca la hoja de sierra de la pieza de trabajo mientras no se haya parado completamente.
18. No utilice nunca hojas de tipo abrasivo con esta herramienta.
19. No efectúe nunca una operación de "manos libres"; utilice siempre sus manos para soportar o guiar la pieza de trabajo. Siempre trabaje con la ayuda del tope-guía o de la guía de ingletes.
20. No coloque ninguna parte de su cuerpo en la trayectoria de la hoja de sierra.
21. No coloque nunca su mano sobre o detrás la herramienta de corte.
22. No utilice nunca el tope-guía como galga de corte durante el corte transversal.
23. No intente nunca desenganchar una hoja de sierra atascada sin haber apagado previamente la sierra.
24. No corte nunca metales ni materiales que puedan producir polvos peligrosos.
25. No corte nunca metales ferrosos ni mamposteía.

ADVERTENCIA

PARA SU PROPIA SEGURIDAD, ANTES DE UTILIZAR ESTA SIERRA DE MESA LEA ESTE MANUAL DE INSTRUCCIONES.

1. Utilice siempre gafas protectoras cuando trabaje con la sierra de mesa.
2. Utilice el protector de la hoja y la placa abridora en todas las operaciones, incluyendo el aserrado al largo.
3. Mantenga siempre las manos fuera del trayecto de la hoja de sierra.
4. Utilice siempre la varilla de empuje cuando se requiera su empleo.
5. Preste especial atención a las instrucciones para reducir el riesgo de retrocesos.
6. No efectúe ninguna una operación de manos libres con la sierra de mesa.
7. No se acerque nunca a la hoja de sierra.

PIEZAS DE REEMPLAZO

Para la reparación de una herramienta, utilice solamente piezas de reemplazo idénticas.

Las reparaciones solamente deberán realizarse en un centro de servicio autorizado por Hitachi.

UTILIZACIÓN DE UN CABLE PROLONGADOR

Utilice únicamente cables prolongadores de tres hilos que tengan un enchufe del tipo de puesta a tierra de tres clavijas y un tomacorriente tripolar adecuado para el enchufe. Reemplace o repare inmediatamente un cable dañado o gastado.

Cerciórese de que el cable prolongador esté en buenas condiciones. Cuando utilice un cable prolongador, cerciórese de que tenga el calibre (grosor) suficiente como para poder conducir la corriente necesaria para la herramienta. Un cable de calibre inferior causaría la caída de tensión, lo que resultaría en pérdida de potencia y en recalentamiento. En la tabla siguiente se indica el calibre correcto de acuerdo con la longitud del cable y la indicación de amperaje de la tabla de características. Cuando menor sea el número de calibre, mayor será el cable.

Antes del uso, verifique que los cables de alimentación y los cables prolongadores no estén deshilachados ni con el aislamiento dañado. Antes de utilizar la herramienta, repare o reemplace según se requiera.

CALIBRE MÍNIMO PARA CABLES

Longitud total del cable en pies (metros)
0 – 25(0 – 7,6)	26 – 50(7,9 – 15,2)	51 – 100(15,5 – 30,5)	101 – 150(30,8 – 45,7)

Amperaje nominal AWG

Más No más de de

0 – 6	1	8	1	6	1
6 – 10	18	16	14	12
10 – 12		16	16	14	12
12 – 16		14	12	No se recomienda.

ADVERTENCIA: Evite descargas eléctricas. No utilice nunca esta herramienta con un cable de alimentación o prolongador dañado ni reparado.

Inspeccione regularmente todos los cables eléctricos. No utilice nunca la herramienta cerca del agua ni en ningún otro lugar en el que exista el riesgo de descargas eléctricas.

AISLAMIENTO DOBLE PARA OFRECER UNA OPERACIÓN MÁS SEGURA

HERRAMIENTAS COMPLETAMENTE CONECTADAS A TIERRA, CON CONEXION POR CABLE: En el caso de falla de funcionamiento o de caída de línea, la puesta a tierra proporciona una vía de menor resistencia a la corriente eléctrica para reducir el riesgo de sacudidas eléctricas. Esta herramienta cuenta con un cordón eléctrico provisto de un conducto de puesta a tierra y de un enchufe con conexión a tierra. El enchufe debe insertarse en un tomacorriente coincidente que haya sido correctamente instalado y conectado a tierra de conformidad con todas las normas y reglamentos locales. No modifique el enchufe suministrado – si no coincide con el tomacorriente, contacte con un electricista especializado a fin de que se lo reemplace por otro apropiado. Una conexión inapropiada del conducto de puesta a tierra del equipo puede producir sacudidas eléctricas. El conductor con el aislamiento exterior verde con o sin rayas amarillas es el conductor de puesta a tierra del equipo. Cuando sea necesario reparar o reemplazar el cable eléctrico o el enchufe, no conecte el conductor de puesta a tierra a un terminal activo.

Cerciórese de haber observado todas las instrucciones de puesta a tierra y consulte con un electricista especializado o con el personal de servicio cuando tenga dudas sobre la conexión a tierra de la herramienta. Utilice únicamente cables prolongadores de 3 hilos que tengan un enchufe de puesta a tierra de 3 clavijas y tomacorrientes de 3 polos que coincidan con el enchufe. Repare o reemplace inmediatamente un cable dañado o gastado.

Herramientas conectadas a tierra, con conexión por cable para utilizarse con un circuito de alimentación con un régimen nominal de menos de 150 voltios: Esta herramienta es para enchufarse en un tomacorriente como el mostrado en la Fig. A. La herramienta cuenta con un terminal de tierra como el mostrado en la Fig. A. Si no dispone de un tomacorriente con toma de tierra, se podría utilizar un adaptador temporal, como el indicado en las Figs. B y C para conectar este enchufe a un tomacorriente de 2 polos como el mostrado en la Fig. B. El adaptador temporal debe utilizarse únicamente hasta que un electricista especializado le instale el tomacorriente con toma de tierra apropiado. La orejeta rígida de color verde o similar que se extiende desde el adaptador debe ser conectada a una tierra permanente como una caja de salida debidamente conectada a tierra.

METODOS DE PUESTA A TIERRA
Fig. A Fig. B Fig. C

GUARDE ESTAS INSTRUCCIONES

A MANO PARA QUE PUEDAN

CONSULTARLAS OTROS QUE DESEEN

UTILIZAR ESTA HERRAMIENTA

OPERACIÓN Y MANTENIMIENTO

NOTA: La información contenida en este manual ha sido diseñada para ayudarle a realizar una operación segura y a mantener la HERRAMIENTA ELÉCTRICA. Algunas ilustraciones de este manual pueden mostrar detalles o dispositivos diferentes a los de su propia HERRAMIENTA ELÉCTRICA. Además, en algunas ilustraciones, los protectores y cubiertas no se muestran intencionadamente por motivos de ilustración solamente.

NOMENCLATURA DE PARTES

Fig. 1

Fig. 2

ESPECIFICACIONES

Item Modelo: C10RA2
Motor	Tipo Motor conmutador en serie
	Fuente de alimentación Monofásica, CA, 60Hz
	Tensión (voltios) 115
	Corriente a plena carga (amperios) 15
Hoja de sierra aplicable Diámetro exterior: 255 mm (10")
	Diámetro del orificio: 15,9 mm (5/8")
Velocidad sin carga 5000 rpm
Dimensión máx. de corte	90° Altura máx 3"
	Bisel 45° Altura máx. 2 - 1/2"
Peso neto 29 kg (64 lbs)
Cable Cable del tipo de 3 conductores de 2 m (6,6 pies)

ACCESORIOS

ADVERTENCIA: Los accesorios para esta herramienta eléctrica se mencionan en este Manual de instrucciones.

La utilización de otros accesorios puede resultar peligrosa y causar lesiones o daños mecánicos.

ACCESORIOS ESTÁNDAR

① Hoja de sierra TCT de 255 mm (10") (1 pieza)	② Placa de ajuste (4 piezas)	③ Llave (1 pieza)	④ Llave hexagonal (1 pieza)	⑤ Codo (1 pieza)
	Con respecto al uso, consulte la página 63.			Con respecto al uso, consulte la página 66.

Fig. 3

ACCESORIOS OPCIONALES ... De venta por separado

① Inserto de ranurar (para la cuchilla de ranurar) (Núm. de código 314325) Conveniente para ranurar. Refiérase a la lista de piezas.
② Varilla de empuje (Núm. de código 314324) Conveniente para corte al hilo de piezas pequeñas. Refiérase a la lista de piezas.
③ Soporte de la sierra de mesa (Núm. de código 314819) Conveniente para ajustar la sierra de mesa. Refiérase a la Fig. 12-c.

⚠ ADVERTENCIA: El peligroso utilizar aditamentos o accesorios no recomendados en este manual y su utilización podría provocar lesiones personales o daños a la sierra.

APLICACIONES

Madera (maderas duras o blandas)

DESEMBALAJE

La herramienta se entrega junto con las piezas representadas en la Fig. 4. Al efectuar el desembalaje, compruebe que se le han entregado todas las piezas indicadas.

1. Guía de ingletes (1 pieza)
2. Empuñadura (1 pieza)
3. Conjunto de protector de hoja y placa abridora (1 pieza)
4. Perno de 6 × 90 mm (1 pieza)
5. Codo (1 pieza) 10. Perno de 6 × 110 mm (1 pieza)
6. Tope-guía (1 pieza)
7. Arandela elástica de 6 mm (2 piezas)
8. Llave hexagonal (1 pieza) 12. Arandela plana de 6 mm (2 piezas)
9. Llave (1 pieza) 13.
   Perno de 8 × 20 mm (con / arandelas) 4 piezas)

10. Mango de la rueda (1 pieza) 14. Placa de ajuste (4 piezas)

11. Almohadilla (1 pieza)

PREPARATIVOS PREVIOS A LA OPERACIÓN

Antes de utilizar la herramienta eléctrica, realice los preparativos siguientes.

1. Instalación

La sierra de mesa debe de estar correctamente asegurada a un banco de trabajo, soporte o gabinete robusto.

Las ruedas (de proveerse) del banco de trabajo, soporte o gabinete deben mantenerse frenadas durante la operación.

Si advierte que la sierra de mesa tiende a moverse durante la operación, corrija inmediatamente.

Fig. 5

(1) Coloque la sierra de mesa en el lugar deseado. Asegúrese de que haya un espacio adecuado en todo el rededor de la sierra de mesa.

Para asegurar una máxima flexibilidad al trabajar con tableros y tablas largas, se recomienda proveer un huelgo de 2745 mm (9 pies) en los cuatro costados de la sierra de mesa.

(2) Fije las cuatro placas de ajuste en las cuatro esquinas de la base de la sierra por medio de cuatro pernos de 8 × 20 mm (con/arandelas) y cuatro tuercas de 8 mm. Asegure la sierra de mesa al banco de trabajo, soporte o gabinete. Asegúrese de poder acceder fácilmente a todos los mandos y de proveer un huelgo de por lo menos 170 mm (6-11/16") detrás de la mesa para el conjunto del protector de la hoja.

Marque temporalmente la posición de las cuatro esquinas de la base y de las placas de ajuste de la sierra de mesa.

(3) Extraiga la sierra de mesa y coloque una escuadra de 279 mm (11") o 305 mm (12") centrándola entre las marcas de posición del cuerpo. Realice el corte y saque la escuadra. Esta abertura evitará que el serrín se acumule dentro del cuerpo principal.

⚠ PRECAUCIÓN: Sin esta abertura se producirá una entrada insuficiente de aire de enfriamiento al motor, provocando fallas prematuras del mismo además de riesgos de incendio.

(4) Recoloque la sierra de mesa, alineándola con las marcas realizadas anteriormente. En el banco de trabajo, soporte o gabinete trace con un lápiz o similar las posiciones de los agujeros para las cuatro placas de ajuste.
(5) Retire la sierra de mesa y perfore un agujero de 8 mm (5/16") en cada uno de los sitios marcados. Elimine completamente el serrín y las virutas.
(6) Recoloque la sierra de mesa en el sitio marcado. Verifique que la sierra de mesa no se bloquee en el banco de trabajo y que las cuatro placas de ajuste estén en contacto con la parte superior del banco de trabajo, soporte o gabinete.
(7) Utilice cuatro pernos de 50 mm (2"), tuercas y arandelas planas (no suministrados) del tamaño adecuado para asegurar la sierra de mesa al banco de trabajo, gabinete o soporte. Coloque una arandela elástica y una arandela plana en el perno, introduzca éste a través del agujero de la placa de ajuste y del banco de trabajo, soporte o gabinete. Añada otra arandela plana y una tuerca. No apriete todavía la tuerca. Repita esta operación en los tres lugares restantes. Apriete firmemente todas las tuercas.
(8) Compruebe que la sierra haya quedado firmemente instalada.

PROCEDIMIENTOS DE ARMADO

ADVERTENCIA: Para evitar accidentes o lesiones, siempre asegúrese de desconectar el interruptor y de extraer el enchufe del tomacorriente antes de ensamblar esta herramienta.

1. Armado del mango de la rueda

Fig. 6

El mango de la rueda permite girar la rueda con mayor rapidez. Una vez que esté correctamente ensamblada, girando libremente pero con un juego muy pequeño,

(1) Apriete el tornillo del mango de la rueda hasta que entre en contacto con la rueda.
(2) Apriete firmemente la tuerca del mango de la rueda con una llave.

2. Instalación del tope-guía

⚠ PRECAUCIÓN: El tope-guía debe estar alineado paralelamente a la hoja de sierra para minimizar el riesgo de retrocesos (refiérase a la página 72).

Fig. 7

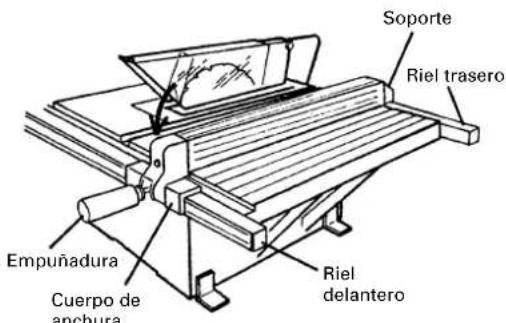

El tope-guía puede utilizarse convenientemente para cortar una pieza en otras de un ancho preciso o en piezas paralelas. Puede montarse tanto en el lado derecho como en el lado izquierdo de la mesa.

(1) Apriete el tornillo de la empuñadura.
(2) Enganche el gancho del soporte en la parte inferior del riel trasero.
(3) Baje el tope-guía en la dirección de la flecha y fije la parte del cuerpo de anchura y del soporte en la ranura de los rieles delantero y trasero.
(4) Confirme que el tope-guía puede moverse suavemente hacia la derecha y la izquierda.

3. Armado de la guía de ingletes

Fig. 8

La guía de ingletes es conveniente para cortar piezas largas o en ángulo difíciles de trabajar con el tope-guía. Puede montarse en cualquiera de los lados derecho o izquierdo de la mesa. Alinee la barra plana de la guía de ingletes con la ranura de la guía de ingletes y deslícela en la dirección indicada por la flecha a través de la parte delantera de la mesa.

4. Montaje y ajuste del conjunto del protector de la hoja de sierra

Fig. 9-a

Fig. 9-b

Fig. 9-c

Fig. 9-d

5. Montaje del inserto de mesa

Fig. 10

⚠ PRECAUCIÓN: El conjunto de protector de hoja y de placa abridora debe estar correctamente alineado con la hoja de sierra para evitar el retroceso.

Instale el conjunto del protector de la hoja de sierra, incluyendo la placa abridora y los seguros antirretroceso (véase Fig. 9-d).

(1) Montaje de la placa abridora

① Afloje el mango de bloqueo de inclinación de la hoja de sierra, mueva el mecanismo de inclinación hacia la izquierda y haga que la hoja de sierra quede ajustada a 0° mediante el tope. Apriete el mango de bloqueo de inclinación de la hoja de sierra para que quede bloqueado en su lugar.
②Gire completamente la rueda en el sentido de las agujas del reloj y ajuste la hoja de sierra a la altura máxima de corte (véase Fig. 9-a).
③ Coloque una arandela elástica de 6 mm y una arandela plana D13 en los pernos de 6 × 90 mm y de 6 × 110 mm.
④ Sujete temporalmente la placa abridora sobre la sección trasera del cuerpo utilizando la almohadilla y los dos pernos de 6 mm mencionados más arriba (véase Figs.9-b y 9-d). (La ménsula del protector debe ser fijada de antemano a la placa abridora).

(2) Ajuste de la placa abridora

①Utilice un borde recto para alinear la placa abridora con la hoja de sierra (véase Fig. 9-c).
Apriete con una llave los dos pernos de 6 × 16 mm (véase Fig. 9-d) para que la placa abridora quede bloqueada.
② Verifique el huelgo entre la punta de la hoja de sierra y la placa abridora. El huelgo debe ser inferior a 12,7 mm (1/2") en todas las posiciones. Si no es así, afloje con una llave los dos pernos de 6 × 16 mm que aseguran la placa abridora a la ménsula de protector y mueva la placa abridora hacia arriba y abajo. Después de ajustar la placa abridora, reapriete firmemente los dos pernos de 6 × 16 mm con una llave (véase Fig. 9-d).

El inserto de mesa se encuentra montado en la tabla por medio de dos tornillos para metales de 5 mm.

⚠️ PRECAUCIÓN: Asegúrese de mantener el inserto de mesa correctamente posicionado y firmemente asegurado.

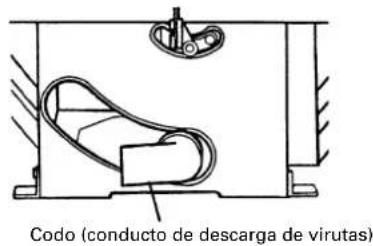

1. Codo de montaje (conducto de descarga de virutas) (Accesorio estándar)

Fig. 11

Conecte la manguera de 65 mm (2 - 9/16") del colector de polvo al conducto de descarga de virutas para eliminar las virutas aspirándolas. Instale el conducto de descarga de virutas sobre la salida de descarga de virutas en la parte posterior del cuerpo.

1. Armado del soporte de la sierra de mesa (accesorio opcional)

Fig. 12-a Fig. 12-b Fig. 12-c

Efectúe el armado con el travesaño y la(s) pata(s). Coloque los travesaños debajo y arme las patas en la parte exterior (véase Fig. 12-c).

Finalice el armado apretando los pernos capuchinos de cuello cuadrado y las tuercas (véase Fig. 12-a).

Luego coloque las tapas de goma debajo de las patas (véase Fig. 12-b).

AJUSTE

Esta herramienta ha sido ajustada con precisión antes de ser despachada de fábrica.

Para obtener un rendimiento óptimo, verifique los siguientes puntos y reajuste según se requiera.

ADVERTENCIA: Para evitar accidentes o lesiones, siempre asegúrese de desconectar el interruptor y de extraer el enchufe del tomacorriente antes de ajustar esta herramienta.

1. Ajuste del paralelismo entre la hoja de sierra y la ranura de la guía de ingletes.

Este es posiblemente el ajuste más difícil. Este ajuste ha sido realizado antes de expedirse de fábrica, pero deberá comprobarse y reajustarse según se requiera.

⚠ PRECAUCIÓN: Este ajuste debe ser realizado correctamente. De lo contrario, podrán producirse retrocesos.

Fig. 13-a

(1) Afloje el mango de bloqueo de inclinación de la hoja de sierra girándolo en sentido contrario al de las agujas del reloj. Mueva el mecanismo de inclinación de la hoja de sierra hacia la izquierda y ajuste la hoja de sierra a 0° por medio del tope.

(2) Gire completamente la rueda en el sentido de las agujas del reloj y ajuste la hoja de sierra a la altura máxima de corte (véase Fig. 13-a).

(3) Seleccione un diente de la hoja de sierra que esté doblado hacia la derecha.

(4) Marque el diente con un lápiz o con un marcador.

(5) Ajuste la guía de ingletes a 90° y apriete el mango de sujeción (B) para bloquearla en esa posición. Coloque la guía de ingletes en la ranura de la guía de ingletes del lado izquierdo de la parte superior de la mesa (véase Fig. 13-b).

(6) Gire la hoja de sierra hasta que el diente marcado quede en la parte delantera y a unos 12,7 mm (1/2") por encima de la parte superior de la mesa.

Fig. 13-b

Fig. 13-c

(7) Coloque la barra plana cuadrada contra la guía de ingletes.

(8) Mueva la barra hacia la hoja de sierra hasta que entre apenas en contacto con la punta del diente marcado de la hoja de sierra.

(9) Sin perjudicar la barra fijada a la guía de ingletes, mueva la guía de ingletes hacia el centro de la hoja de sierra.

(10) Deslice la guía de ingletes hacia atrás hasta que la barra empotrada quede lo más cerca posible de la punta del diente marcado (véase Fig. 13-c).

(11) Si la barra contactara con el diente estando la guía en la posición delantera, sólo debería tocarlo en la posición trasera. Asimismo, de existir un huelgo entre la barra y la punta del diente en la parte delantera, también debería existir el mismo huelgo en la parte trasera.

(12) Si no hay un mismo huelgo en las partes delantera y trasera:

①Saque la guía de ingletes.

②Afloje los cuatro tornillos planos de 6 mm.

③ Mueva el cuerpo y ajústelo de manera que la barra colocada en la guía de ingletes sea de un ancho igual que el huelgo entre las partes delantera y trasera de la hoja de sierra.

④Apriete los cuatro tornillos planos de 6 mm.

2. Ajuste de los topes de seguridad a 90° y 45°.

Fig. 14-a

Fig. 14-b

Fig. 14-c

Esta herramienta cuenta con topes de seguridad para permitir el posicionamiento rápido y preciso de la hoja de sierra a 90° y bisel izquierdo de 45° con respecto a la mesa.

Verifique y ajuste los topes de seguridad mediante los procedimientos siguientes.

(1) Ajuste del tope de seguridad a 90°

①Gire completamente la rueda en el sentido de las agujas del reloj y ajuste la hoja de sierra a la altura máxima de corte.

② Afloje el mango de bloqueo de inclinación de la hoja de sierra y mueva el mecanismo de inclinación de la hoja de sierra hacia la izquierda hasta que golpee contra el tope. Luego apriete el mango de bloqueo de inclinación de la hoja de sierra (véase Fig. 14-a).

③Utilice una escuadra para verificar que la hoja de sierra se encuentra exactamente a 90° (véase Fig. 14-b).

④ Si la hoja de sierra no se encuentra exactamente a 90°, afloje el mango de bloqueo de inclinación de la hoja de sierra girándolo en el sentido contrario al de las agujas del reloj. Afloje el tornillo para metales de 6 mm (A) (véase Fig. 13-c) algunas vueltas y mueva el mecanismo de inclinación de la hoja de sierra hasta que la hoja esté a 90° con respecto a la mesa (véase Fig. 14-b).

⑤ Apriete el mango de bloqueo de inclinación de la hoja de sierra después del ajuste.

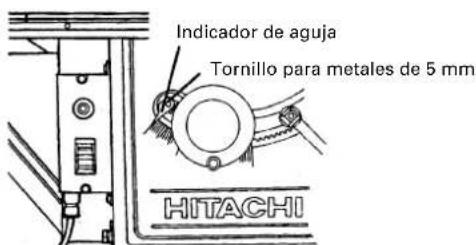

⑥Afloje el tornillo para metales de 5 mm y ajuste el indicador de aguja a 0°. A lo último, vuelva a comprobar el ángulo de 90° entre la hoja de sierra y la mesa (véase Fig. 14-c).

Fig. 15-b

(2) Ajuste del tope de seguridad para bisel izquierdo de 45°.

①Gire completamente la rueda en el sentido de las agujas del reloj y ajuste la hoja de sierra a la altura máxima de corte.
② Afloje el mango de bloqueo de inclinación de la hoja de sierra y mueva el mecanismo de inclinación de la hoja de sierra hacia la derecha hasta que golpee contra el tope. Luego apriete el mango de bloqueo de inclinación de la hoja de sierra (véase Fig. 15-a).
③ Utilice una guía de 45° para verificar que la hoja de sierra se encuentra ajustada para bisel izquierdo de 45° (véase Fig. 15-b).
④ Si la hoja de sierra no está a un bisel izquierdo de 45°, afloje el mango de bloqueo de inclinación de la hoja de sierra. Afloje el tornillo para metales de 6 mm (B) (véase Fig. 13-c) algunas vueltas y mueva el mecanismo de inclinación de la hoja de sierra hasta que la hoja quede en un bisel izquierdo de 45° con respecto a la mesa (véase Fig. 15-b).
⑤ Después del ajuste, apriete el mango de bloqueo de inclinación de la hoja de sierra.
⑥Una vez realizado el ajuste, vuelva a verificar el bisel izquierdo de 45° de la hoja de sierra y la mesa.

3. Ajuste del tope-guía

Fig. 16-a

Antes de despacharse de fábrica, la hoja de sierra y el tope-guía han sido dispuestos paralelamente a la ranura de la guía de ingletes. Verifique y ajuste el paralelismo del tope-guía mediante los siguientes procedimientos. Para la exactitud en el trabajo y evitar el retroceso durante el aserrado al hilo, antes de ajustar el tope-guía verifique y ajuste la guía de deslizamiento (provista debajo del cuerpo de anchura) de manera que encaje en la ranura del riel delantero.

(1) Levante la empuñadura hasta arriba y suelte la fijación del tope-guía (véase Fig. 16-a).
(2) Posicione el tope-guía sobre uno de los bordes de la ranura de la guía de ingletes.

Fig. 16-b

(3) Baje la empuñadura hasta abajo y fije el tope-guía. La ranura del tope-guía debe estar alineada paralelamente con la ranura de la guía de ingletes.

(4) Si el borde del tope-guía no está paralelo a la ranura de la guía de ingletes;

①Afloje los cuatro pernos de cabeza hex. de 6 mm que mantienen a la ménsula paralela al cuerpo de anchura y al soporte.
② Levante la empuñadura hasta arriba y suelte la fijación del tope-guía. Alinee el tope-guía paralelamente a la ranura de la guía de ingletes. Baje la empuñadura hasta abajo y fije la guía de ingletes.
③ Mientras mantiene la ménsula paralela para evitar cualquier movimiento, apriete los cuatro pernos de cabeza hex. de 6 mm aflojados previamente. (véase Fig. 16-b).

④ Levante la empuñadura hasta arriba y suelte la fijación del tope-guía. Mueva y vuelva a colocar la ménsula paralela adyacente a la ranura de la guía de ingletes. Baje la empuñadura hasta el fondo y fije el tope-guía. Seguidamente verifique que la ménsula paralela esté paralela a la ranura de la guía de ingletes.
⑤ Efectúe el ajuste si no está paralela.
⑥ Después del ajuste, apriete los cuatro pernos de cabeza hex. de 6 mm.
⑦ Una vez que finalice el ajuste, compruebe nuevamente que el tope-guía se encuentre paralelo a la ranura de la guía de ingletes.

4. Ajuste del indicador

El indicador tiene por objeto indicar a qué distancia se encuentra el tope-guía de la hoja de sierra. El indicador debe indicar la distancia exacta desde la hoja de sierra. Verifique y ajuste el indicador mediante los procedimientos siguientes.

NOTA: El indicador debe reajustarse cada vez que instale una hoja de sierra de un espesor diferente.

Fig. 17

Para ajustar el indicador a 0.

(1) Levante la empuñadura hasta arriba y suelte la fijación del tope-guía. Mueva el tope-guía hasta ponerlo en contacto estrecho con el costado de la hoja de sierra.
(2) Asegúrese de que el indicador señale el 0 en la escala provista sobre la mesa.
(3) Si el indicador no señala el 0 de la escala;
① Baje la empuñadura hasta el fondo y fije el tope-guía.
② Afloje el tornillo para metales de 5 mm de sujeción del indicador (véase Fig. 17).
③ Ajuste el indicador en la posición 0 y reapriete el tornillo para metales de 5 mm.
④ Después del ajuste, cerciórese de que el indicador esté señalando ahora el 0.

5. Ajuste de la guía de ingletes

La guía de ingletes debe estar perpendicular a la hoja de sierra.

Verifique y ajuste la guía de ingletes mediante los procedimientos siguientes.

Fig. 18

Para ajustar el indicador a 0.

(1) Afloje el mango de sujeción (B) y coloque una escuadra contra la hoja de sierra y la guía de ingletes. El indicador debe indicar 90° en el transportador-saltarregla de la guía de ingletes.
(2) Si el indicador no señala el 0 en la guía de ingletes,
①Apriete el mango de sujeción (B).
②Afloje el tornillo para metales de 5 mm de la barra plana.
③ Ajuste el indicador a la posición de 90° y apriete el tornillo para metales de 5 mm de la barra plana (véase Fig. 18).
④ Después del ajuste, cerciórese de que el indicador esté señalando ahora el 0.

ANTES DE LA UTILIZACIÓN

1. Cerciórese de que el interruptor esté en OFF.

ADVERTENCIA: Si conecta el cable de alimentación a la red con el interruptor CONECTADO, la herramienta eléctrica comenzaría a funcionar imprevistamente y se produciría un accidente de gravedad.

1. Cerciórese de que la fuente de alimentación sea adecuada para la herramienta.

ADVERTENCIA: No conecte nunca la herramienta eléctrica a menos que la fuente de alimentación de CA disponible sea del mismo voltaje que el especificado en la placa de características de la herramienta. No conecte nunca esta herramienta eléctrica a una fuente de alimentación de CC.

1. Compruebe si la hoja de sierra posee defectos visibles.

Asegúrese de que la hoja de sierra se encuentre libre de grietas u otros daños visibles.

1. Confirme que la hoja de sierra esté fijada con seguridad a la herramienta eléctrica. Utilizando la llave suministrada, apriete la tuerca de ajuste del husillo de la hoja de sierra de manera que ésta quede firmemente asegurada. Para los detalles, consulte la Fig. 34 en la sección "MONTAJE Y DESMONTAJE DE LA HOJA DE SIERRA".

2. Verifique el buen funcionamiento del protector de la hoja.

El protector de la hoja ha sido diseñado para evitar que el operador entre en contacto con la hoja de sierra durante la operación de la herramienta. Siempre verifique que el protector de la hoja se mueva suavemente.

⚠ ADVERTENCIA: No utilice nunca la herramienta eléctrica si el protector de la hoja (plástico) no funciona correctamente.

1. Compruebe el tomacorriente de CA.

Para evitar el recalentamiento, la parada accidental, o la operación intermitente, confirme que el enchufe del cable de alimentación esté firmemente insertado en el tomaco-riente y que no se caiga después de haberlo insertado. Si el tomacorriente está defectuoso repare o reemplácelo.

1. Confirme que el cable de alimentación de la herramienta no esté dañado.

Si el cable de alimentación está dañado, repare o reemplácelo.

DESPUÉS DE HABER CONECTADO EL ENCHUFE DEL CABLE DE ALIMENTACIÓN EN UN TOMACORRIENTE DE CA APROPIADO, COMPRUEBE LA OPERACIÓN DE LA HERRAMIENTA DE LA FORMA SIGUIENTE:

1. Operación de prueba

Después de haber confirmado que no se ha olvidado de nada, ponga en funcionamiento la herramienta eléctrica, y confirme que no haya ninguna anormalidad antes de intentar realizar la operación de corte.

1. Inspeccione la estabilidad de rotación de la hoja de sierra.

Para cortar con precisión, gire la hoja de sierra y compruebe la deflexión para confirmar que la hoja no esté inestable, ya que de lo contrario, podrían producirse vibraciones y ocurrir un accidente.

APLICACIONES PRÁCTICAS

1. Operación del interruptor

Para encender la hoja de sierra, levante la parte roja del interruptor. Para apagar la sierra de mesa, empuje la parte roja del interruptor. Ensaye esta operación sin enchufar la sierra.

Fig. 19

ADVERTENCIA:

Siempre extraiga la llave de seguridad del interruptor cuando no se esté utilizando la sierra de mesa. Esto permitirá tener la seguridad de que la herramienta eléctrica no funcionará involuntariamente o por acción de una persona (especialmente un niño) no calificada para su empleo. Si dejara la llave de seguridad insertada en el interruptor, se podrían producir lesiones de gravedad.

2. Dispositivo de protección contra la sobrecarga del motor

Cuando el motor esté sobrecargado, el dispositivo de protección contra la sobrecarga desconectará la corriente para que el motor se detenga. En este caso, pulse el botón de reposición (unos cuantos minutos después).

3. Elevación y descenso de la hoja de sierra

Fig. 20

(1) Elevación de la hoja de sierra.
Empuñe la rueda y gírela en el sentido de las agujas del reloj para levantar la hoja de sierra.
(2) Descenso de la hoja de sierra.
Empuñe la rueda y gírela en el sentido contrario al de las agujas del reloj para bajar la hoja de sierra.

PRECAUCIÓN:

Ajuste la altura de la hoja de sierra a aproximadamente 3,2 mm (1/8") por encima de la parte superior de la pieza de trabajo.

La eficiencia de corte no mejorará levantando la hoja de sierra a una altura mayor que la pieza de trabajo. Además, esto podría poner en riesgo la seguridad y proveer una superficie de mesa menor delante de la hoja de sierra.

No opere nunca mientras esté girando la hoja de sierra.

4. Operación de inclinación de la hoja de sierra

El mango de bloqueo de inclinación de la hoja de sierra se encuentra cargado por resorte y puede reposicionarse extrayéndolo y volviéndolo a poner en el tornillo acanalado provisto debajo del mango.

Fig. 21

ADVERTENCIA:

El mango de bloqueo de inclinación de la sierra debe estar bloqueado durante todas las operaciones de corte.

Existen dos métodos de inclinación de la hoja de sierra, tal como se describe a continuación.

(1) Ajuste rápido de inclinación de la hoja de sierra.
Afloje el mango de bloqueo de inclinación de la hoja de sierra, mueva la rueda hasta que la hoja de sierra quede en el ángulo deseado y apriete el mango de bloqueo de inclinación de la hoja de sierra.

(2) Ajuste fino de inclinación de la hoja de sierra.

① Afloje el mango de bloqueo de inclinación de la hoja de sierra.
②Empuje la rueda hacia adentro hasta que el diente del cubo de la rueda de mano entre en toma con el engranaje de segmento.
③ Gire la rueda para inclinar la hoja de sierra hasta el ángulo deseado y apriete el mango de bloqueo de inclinación de la hoja de sierra.

5. Operación del tope-guía

Fig. 22

El tope-guía puede utilizarse en uno u otro lado de la hoja de sierra. El indicador del tope-guía indica la distancia existente entre la hoja de sierra y el tope-guía.

(1) Levante la empuñadura hasta arriba y suelte la fijación del tope-guía.
(2) Mueva el tope-guía hacia la derecha y la izquierda mientras presiona el cuerpo de anchura contra la superficie de la mesa, y ajuste a la distancia deseada desde la hoja de sierra.
(3) Baje la empuñadura hasta el fondo y fije el tope-guía.

ADVERTENCIA:

La empuñadura debe estar bloqueada durante todas las operaciones de corte. Confirme que el tope-guía se encuentre correctamente bloqueado antes de realizar la operación. Para evitar lesiones personales, nunca opere la herramienta eléctrica con el tope-guía flojo.

PRECAUCIÓN:

Asegúrese de que el tope-guía se encuentre siempre paralelo a la ranura de la guía de ingletes de la mesa.

6. Operación de la guía de ingletes

Fig. 23

La guía de ingletes puede utilizarse en uno u otro lado de las ranuras de la guía de ingletes de la mesa. Sin embargo, para el corte en bisel (hoja de sierra inclinada), utilice la guía de ingletes en el lado derecho de la ranura de la guía de ingletes para evitar que sus manos o la propia guía interfiera con el protector de la hoja de sierra. La guía de ingletes puede ajustarse con exactitud a 90° y 45° a derecha e izquierda con respecto a la hoja de sierra. El ángulo de corte a ingletes puede realizarse fácilmente.

(1) Afloje el mango de sujeción (B).
(2) Gire la guía de ingletes al ángulo deseado.
(3) Apriete el mango de sujeción (B) para bloquear la guía de ingletes.

ADVERTENCIAS SOBRE EL FUNCIONAMIENTO

Para su propia seguridad, lea y observe cuidadosamente las advertencias y precauciones siguientes, además de las indicadas en [INFORMACIÓN IMPORTANTE], [SEGURIDAD] y [ADVERTENCIA].

1. Bloquee firmemente la hoja de sierra.
2. No efectúe nunca una operación de "manos libres" sin utilizar la guía de ingletes, el tope-guía u otros dispositivos auxiliares. La negligencia en la observación de esta advertencia podría producir accidentes provocados por retroceso al quedar la hoja de sierra trabada en el material de la pieza de trabajo.
3. Extraiga el tope-guía de la mesa cuando esté utilizando la guía de ingletes.
4. Apriete firmemente el mango de sujeción (B) cuando esté utilizando la guía de ingletes.
5. Extraiga la guía de ingletes cuando esté utilizando el tope-guía.
6. Bloquee firmemente la empuñadura cuando esté utilizando el tope-guía.
7. Si la hoja queda atascada o detenida, DESCONECTE EL INTERRUPTOR antes de desenganchar la hoja.

8. No extraiga nunca las piezas de corte pequeñas con los dedos. Extráigalas utilizando una varilla larga.

9. No intente nunca extraer las piezas de corte pequeñas atrapadas dentro del protector de la hoja de sierra mientras la sierra esté funcionando. Desconecte ("OFF") el interruptor, deje que la hoja de sierra se detenga por completo, levante el protector de la hoja de sierra, y elimine las piezas de corte.

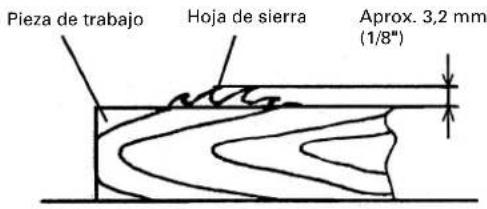

Fig. 24

1. Ajuste la altura de la hoja de sierra de manera que quede a aproximadamente 3,2 mm (1/8") por encima de la parte superior de la pieza de trabajo. Una exposición mayor resultará peligrosa (véase Fig. 24).

2. No toque nunca los cortes mientras la sierra esté funcionando.

3. Haga avanzar el material lentamente para poder realizar un corte fino, trabajar con exactitud y evitar el recalentamiento.

Existen dos tipos básicos de corte; corte al hilo y corte transversal. Generalmente, el corte longitudinal es el aserrado al hilo y el corte a contrafibra es el corte transversal. Ninguno de los dos tipos de corte podrán realizarse en condiciones de seguridad mediante manos libres. El aserrado al hilo requiere el uso del tope-guía y el corte transversal el uso de la guía de ingletes. Siempre se deberán usar gafas de seguridad.

CUANDO TRABAJE CON LA HERRAMIENTA, PÓNGASE SIEMPRE GAFAS DE SEGURIDAD PARA EVITAR LESIONES EN SUS OJOS.

Las gafas comunes no brindan una protección adecuada debido a que NO son lentes de seguridad. Asimismo, para mayor seguridad, utilice máscaras, así como caretas contra el polvo cuando la operación de corte produzca polvo.

1. Aserrado al hilo

Fig. 25

Antes de realizar el aserrado al hilo, confirme los siguientes puntos.

(1) El tope-guía está paralelo a la hoja de sierra.
(2) El tope-guía está firmemente fijado.
(3) La guía de ingletes está extraída.
(4) La placa abridora está correctamente alineada con la hoja de sierra.
(5) Los seguros antirretroceso funcionan correctamente (véase Fig. 9-d).

Operación de corte

①Ajuste la altura de la hoja de sierra a aproximadamente 3,2 mm (1/8") por encima de la parte superior de la pieza de trabajo.
②Ponga la pieza de trabajo horizontalmente sobre la mesa y contra el tope-guía. Mantenga la pieza de trabajo alejada aproximadamente 25 mm (1") de la hoja de sierra.

⚠ PRECAUCIÓN: La pieza de trabajo debe apoyarse por su borde recto contra el tope-guía y no estar alabeada, torcida ni abombada. Mantenga ambas manos alejadas de la hoja de sierra y de su trayectoria.

③Conecte el interruptor y deje que se estabilice la velocidad de la hoja de sierra.
④ Manteniendo la pieza de trabajo contra la mesa y el tope-guía, haga avanzar lentamente la pieza de trabajo hacia atrás a través de la hoja de sierra. Siga empujando la pieza de trabajo hasta que se libere del protector y caiga detrás de la mesa.
⑤ Cuando corte al hilo tablas largas o paneles grandes, utilice siempre un soporte adecuado. Podrá disponer de un soporte simple fijando un trozo de madera laminada a un caballete de aserrar o similar.

⑥ Cuando el ancho del corte sea de más de 152 mm (6") alimente continuamente la pieza de trabajo con una o ambas manos hasta más allá de la hoja de sierra y de los seguros antirretroceso.

⚠ PRECAUCIÓN: No empuje la pieza de trabajo durante el corte, limítese a guiarla.

⑦ Cuando el ancho del corte sea de 50 mm (2") a 152 mm (6"), utilice una varilla de empuje para alimentar la pieza de trabajo. (La varilla de empuje es un accesorio opcional)

⑧ Cuando el ancho del corte sea de menos de 50 mm (2"), utilice una guía auxiliar de empuje.

⑨ Cuando corte material delgado (como madera contrachapada), la pieza de trabajo podría deslizarse o atascarse entre el fondo del tope-guía y la superficie de la mesa, imposibilitando el corte al hilo. Prepare una tabla de altura y largo iguales que la superficie del tope-guía con un trozo de madera laminada de 19 mm (3/4") de grueso. Fije la tabla al tope-guía utilizando cuatro tornillos para madera, de manera que la parte inferior de la tabla se encuentre en contacto con la superficie de la mesa.

⚠ ADVERTENCIA: No tire nunca de la pieza de trabajo hacia atrás mientras está girando la hoja de sierra. Desconecte el interruptor, deje que la hoja de sierra se detenga por completo, levante, de requerirse los seguros antirretroceso (véase Fig. 9-d) de cada lado de la placa abridora, y deslice la pieza de trabajo hacia afuera.

1. Corte al hilo en bisel

Esta operación es igual que el corte al hilo, a excepción de que el ángulo en bisel se ajusta a un ángulo distinto de 0°.

ADVERTENCIA: Trabaje únicamente con la pieza de trabajo y el tope guía en el lado derecho de la hoja de sierra.

1. Corte al hilo de piezas pequeñas

ADVERTENCIA: Es peligroso cortar al hilo piezas pequeñas. Por motivos de seguridad, no ponga sus manos cerca de la hoja de sierra.

Fig. 26

Cuando deba cortar una pieza angosta y considere peligroso poner su mano entre la hoja de sierra y el tope-guía, utilice una o más varillas de empuje. Utilice estas varillas para sostener la pieza de trabajo contra la mesa y el tope-guía y para empujarla completamente hasta más allá de la hoja de sierra.

1. Corte transversal

Fig. 27

Confirme los siguientes puntos antes del corte transversal.

(1) El tope-guía está extraído.
(2) La placa abridora está correctamente alineada con la hoja de sierra.
(3) Los seguros antirretroceso funcionan correctamente (véase Fig. 9-d).

Operación de corte

①Ajuste la altura de la hoja de sierra a aproximadamente a 3,2 mm (1/8") por encima de la parte superior de la pieza de trabajo.
② Sostenga firmemente la pieza de trabajo contra la guía de ingletes ajustando el recorrido de la hoja de sierra según la distancia de corte deseada. Mantenga la pieza de trabajo a unos 25 mm (1") de la hoja de sierra.

⚠️ PRECAUCIÓN: Mantenga ambas manos alejadas de la hoja de sierra y de su recorrido.

③Conecte el interruptor y deje que se estabilice la velocidad de la hoja de sierra.
④ Manteniendo la pieza de trabajo contra la cara de la guía de ingletes y sosteniéndola contra la mesa, empújela lentamente a través de la hoja de sierra.

PRECAUCIÓN:

No tire nunca de la pieza de trabajo hacia atrás mientras está girando la hoja de sierra. Desconecte el interruptor, deje que la hoja de sierra se detenga por completo, levante de requerirse, los seguros antirretroceso de cada lado de la placa abridora y deslice la pieza de trabajo hacia afuera.

5. Corte al hilo en bisel

Corte transversal

Esta operación es igual al corte transversal, a excepción de que el ángulo de bisel se ajusta a un ángulo distinto de 0°.

ADVERTENCIA:

Trabaje únicamente con la pieza de trabajo y la guía de ingletes en el lado derecho de la mesa.

6. Corte de ingletes

Fig. 28

Esta operación es igual al corte transversal a excepción de que la guía de ingletes se ajusta a un ángulo distinto de 90°.

ADVERTENCIA: Sujete firmemente la pieza de trabajo contra la guía de ingletes y alimentela lentamente en la hoja de sierra prestando atención para que no se mueva.

7. Corte de ingletes compuesto

Esta es una combinación de corte transversal en bisel y de corte de ingletes. No es de uso frecuente. Observe las instrucciones para el corte transversal en bisel y el corte de ingletes.

8. Piezas auxiliares

Ciertas operaciones requieren el uso de piezas auxiliares tales como varilla de empuje, taco de empuje, tope-guía auxiliar, soporte de trabajo o similar.

Usted mismo podrá construir estas piezas auxiliares con la sierra de mesa.

En las siguientes figuras se indican las dimensiones de las piezas auxiliares típicas.

Cuando el ancho del corte al hilo sea de 50 mm (2") a 152 mm (6"), utilice una varilla de empuje para hacer avanzar la pieza de trabajo.

La varilla de empuje se encuentra disponible como accesorio opcional (consulte la página 62). La varilla de empuje puede construirse fácilmente con madera laminada de 19 mm (3/4").

Cuando el ancho del corte al hilo sea de menos de 50 mm (2") de ancho, utilice un taco de empuje.

①Utilice un trozo de madera laminada de 9,5 mm (3/8") y de 19 mm (3/4") de grueso.
② Pegue con cola la pieza pequeña de madera de 9,5 mm (3/8") × 19 mm (3/4") × 63,5 mm (2-1/2").
③ Provea un asa en el centro de la madera laminada y únalas utilizando cola y tornillos para madera.
④ Los bordes Ⓐ y Ⓑ deben quedar paralelos.

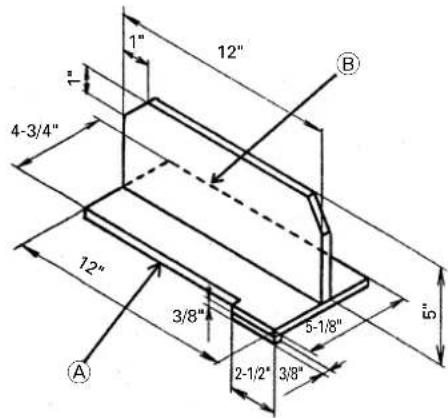

(3) Tope-guía auxiliar

Cuando el ancho del corte al hilo sea de menos de 50 mm (2"), no podrá utilizar la varilla de empuje debido a que el protector de la hoja de guía (véase Fig. 23) interferirá con la varilla de empuje. En tal caso utilice un tope-guía auxiliar y una varilla de empuje.

①Utilice un trozo de madera laminada de 9,5 mm (3/8") y de 19 mm (3/4") de grueso.
②Únalos utilizando cola y tornillos para madera.

⚠️ PRECAUCIÓN: El taco de empuje se utiliza junto con el tope-guía auxiliar. La dimensión de 121 mm (4-3/4") debe ser igual para ambos.

(4) Soporte de trabajo

①Asegure un trozo de madera laminada a un caballete de aserrar utilizando abrazaderas "C".
②Ajuste la altura de la madera laminada a la misma altura que la superficie de la mesa.

9. Corte de ranurar

ADVERTENCIA: Para evitar accidentes o lesiones personales, desconecte siempre el interruptor y extraiga el enchufe del tomacorriente antes de montar o desmontar el juego de hojas de ranurar.

No intente nunca apilar hojas de ranurar por un espesor de más de 12,7 mm (1/2"). No utilice nunca el juego de hojas de ranurar para realizar cortes.

No intente nunca realizar cortes en bisel durante el ranurado. No efectúe el ranurado si advierte vibración (temblor) o ruidos anormales.

No intente ranurar un material que no sea madera. No ponga nunca sus manos sobre la hoja de ranurar. Tome todas las medidas de prevención necesarias para evitar el retroceso de la pieza de trabajo. Alimente la pieza de trabajo lentamente, especialmente cuando corte ranuras profundas o anchas. Como la fresa rotativa de ranurar queda fuera del ángulo de visión durante el corte, nunca coloque sus manos sobre la parte superior de la pieza de trabajo. Cuando utilice la hoja de ranurar, extraiga el conjunto de protector de la hoja de sierra pues de lo contrario no se conseguirá cortar completamente toda la madera, haciendo que la placa abridora pase a través de la pieza de trabajo.

⚠ PRECAUCIÓN: Preste suma atención durante el corte de ranurar.

Detenga siempre la herramienta y espere hasta que la hoja de ranurar se detenga por completo. Luego retire simplemente la madera. Utilice una varilla de empuje. Utilice el tope-guía o la guía de ingletes. Preste atención a las condiciones que puedan producir retrocesos. Siga las recomendaciones de los fabricantes del juego de hojas de ranurar. Cuando utilice el conjunto de hojas de ranurar, la profundidad de corte o será indicada por el indicador. Para confirmar la profundidad de corte, mida con una regla. Asegúrese de volver a colocar el nuevo conjunto de protector de la hoja de sierra en su posición original y de comprobar los ajustes cuando termine de realizar los cortes de ranurar.

La muesca cortada en la pieza de trabajo recibe el nombre de ranura. Esta ranura no se extiende completamente a través de la pieza de trabajo. La ranura puede cortarse de diversos anchos y profundidades, según se requiera. Una utilización típica sería el corte de ranura para un estante. Se puede utilizar una hoja de sierra para realizar una ranura de cualquier ancho marcando múltiples cortes de lado a lado. Sin embargo, el trabajo se realizará con mayor facilidad utilizando una hoja de ranurar. El primer tipo consiste en hojas pequeñas, siendo necesario extraer el serrín acumulado entre las hojas. El segundo tipo consiste en una hoja de pequeño grosor cuyo giro excéntrico se realiza por medio de sus cubos de montaje. Esta sierra aceptará hojas de ranurar del tipo de recortes de 152 mm (6") de diámetro y 12,7 mm (1/2") de ancho. La mayoría de las hojas del tipo de giro excéntrico son demasiado anchas para ajustarse en el husillo de la hoja de sierra en condiciones de seguridad. Una hoja de ranurar requiere un inserto de mesa provisto de una abertura más ancha. Este inserto de ranurar se encuentra disponible como accesorio opcional (consulte la página 62). Adquiera el juego de hojas de ranurar separadamente.

Montaje del juego de hojas de ranurar

Fig. 33

Para instalar el conjunto de la hoja de ranurar (véase Fig. 33), proceda de la siguiente manera:

①Extraiga el conjunto de protector de la hoja de sierra junto con la placa abridora.
②Extraiga el inserto de mesa.
③Desmonte la hoja de sierra.
④Instale la hoja de ranurar con el diente dirigido hacia abajo en la parte delantera de la mesa. (Observe las instrucciones provistas para el juego de hojas de ranurar).
⑤Instale el inserto de mesa de ranurar (accesorio opcional), en lugar del inserto de mesa.

PRECAUCIÓN:

Mientras aprieta la tuerca de ajuste (véase Fig. 34), preste atención para mantener un espacio igual entre las puntas de las cortadoras interiores. Antes de la operación, gire manualmente la hoja de ranurar una vuelta completa para asegurarse de que no efectúa ningún contacto.

MONTAJE Y DESMONTAJE DE LA HOJA DE SIERRA

ADVERTENCIA: Para evitar accidentes o lesiones, desconecte siempre el interruptor y extraiga el enchufe del tomacorriente antes de montar o desmontar la hoja de sierra.

1. Montaje de la hoja de sierra

Fig. 34

(1) Gire la rueda (véase Fig. 1) completamente en el sentido de las agujas del reloj y ajuste la hoja de sierra a la altura máxima de corte (véase Fig. 14-a).
(2) Apriete el mango de bloqueo de inclinación de la hoja de sierra y bloquee la hoja de sierra a 90°.
(3) Extraiga el inserto de mesa de la mesa.
(4) Instale la arandela (A), la hoja de sierra y la arandela (A) en el orden mencionado sobre el husillo de la hoja de sierra. (La hoja de sierra con el diente dirigido hacia abajo en la parte delantera de la mesa).
(5) Coloque una llave de boca sobre las partes planas del husillo de la hoja de sierra. Sujete el husillo de la hoja de sierra para evitar que gire y apriete la tuerca utilizando la llave hexagonal girando la tuerca en el sentido de las agujas del reloj.
(6) Vuelva a colocar el inserto de mesa sobre la mesa.

ADVERTENCIA: Asegúrese de prestar atención al sujetar la tuerca con la llave hexagonal. De resbalar la mano, la llave hexagonal podría zafarse de la tuerca y cortarse con los bordes afilados de la hoja. Cuando instale la hoja de sierra, compruebe que la marca del indicador de rotación provista en la misma y la dirección de rotación de la sierra coincidan correctamente. Apriete la tuerca de ajuste de manera que no se afloje durante la operación. Confirme que la tuerca de ajuste (consulte la Fig. 34) esté firmemente apretada antes de poner en marcha la herramienta eléctrica.

2. Desmontaje de la hoja de sierra

Desmonte la hoja de sierra invirtiendo el orden de montaje descrito en el apartado 1 de arriba.

MANTENIMIENTO E INSPECCIÓN

ADVERTENCIA: Para evitar accidentes o lesiones, confirme que el interruptor esté en OFF y de que el enchufe del cable de alimentación esté desconectado del tomacorriente antes de realizar cualquier operación de mantenimiento o de inspección de esta herramienta.

1. Inspección de la hoja de sierra

Reemplace la hoja de sierra inmediatamente después de haber notado cualquier signo de deterioro o daño.

Una hoja de sierra dañada puede causar lesiones, y otra desgastada puede causar la operación inefectiva o la posible sobrecarga del motor.

⚠️ PRECAUCIÓN: No utilice nunca una hoja de sierra mellada. Cuando la hoja de sierra esté mellada, su resistencia a la presión de la mano aplicada por la empuñadura de la herramienta tiende a aumenta, haciendo que la herramienta eléctrica funcione de forma insegura.

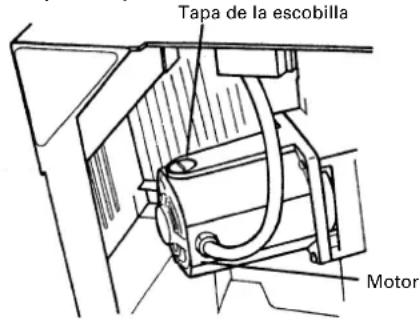

2. Inspeccion las de escobillas (Figs. 35 y 36)

Las escobillas del motor son piezas fungibles.

Si las escobillas se desgastan excesivamente, es posible que el motor tenga problemas.

Por lo tanto, inspeccione periódicamente las escobillas y reemplácelas.

Verifique las escobillas después de las primeras 50 horas de uso de una máquina nueva o de haber instalado un juego de escobillas nuevas.

Después de la primera inspección, examínelas cada aproximadamente 10 horas de uso, hasta determinar que es necesario el reemplazo.

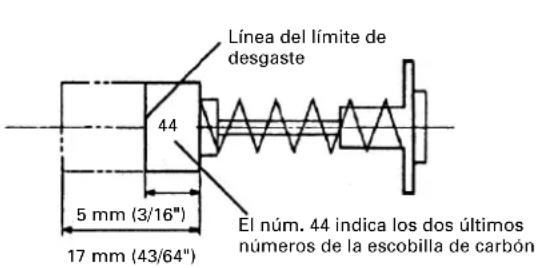

Reemplace ambas escobillas cuando el carbón de cualquiera de las escobillas presente un desgaste de 5 mm (3/16") de largo, o cuando se descubra quemadura o daño en un resorte o en un alambre en derivación (véase Fig. 35). Si después de quitar las escobillas determina que son utilizables, reinstálelas tal como estaban originalmente.

Además, mantenga las escobillas limpias de forma que se deslicen suavemente dentro de los portaescobillas. Las escobillas podrán extraerse fácilmente después de haber quitado las tapas de los portaescobillas (consulte la Fig. 36) con un destornillador de punta plana.

Fig. 35

Fig. 36

3. Inspección de los tornillos de montaje

Inspeccione regularmente cada componente de la herramienta eléctrica para ver si están flojos.

Reapriete los tornillos de montaje y cualquier pieza floja.

⚠️ ADVERTENCIA: Para evitar lesiones, no utilice nunca la herramienta eléctrica si tiene alguna pieza floja.

4. Inspección del funcionamiento del protector de la hoja

Antes de usar la herramienta, siempre pruebe el protector de la hoja de sierra (véase Fig. 1) para comprobar que se encuentra en buen estado y que se mueve con suavidad.

Jamás utilice la herramienta cuando el protector de la hoja no esté funcionando correctamente o cuando presente alguna anomalía mecánica. Asegúrese de mantener los seguros antirretrocesos siempre afilados para que penetren en la pieza de trabajo y eviten los retrocesos. Si descubre algún daño, repare inmediatamente.

5. Limpie frecuentemente el protector de la hoja de sierra.

Elimine con un paño suave el serrín acumulado en el interior del protector transparente de la hoja de sierra. No utilice solventes (gasolina, diluyente) pues se dañarán las partes de plástico.

6. Almacenamiento

Después de terminar la operación de la herramienta eléctrica, asegúrese de desconectar el interruptor, de desenchufar el cable de alimentación del tomacorriente y de extraer y guardar la llave de seguridad en un sitio seguro.

Guarde la herramienta eléctrica en un sitio seco, fuera del alcance de los niños.

7. Lubricación

Lubrique una vez al mes las siguientes partes móviles y de rotación para mantener la herramienta eléctrica funcionando en buenas condiciones durante un tiempo prolongado (véase Figs.1 y 2). Se recomienda utilizar aceite para máquinas.

Puntos de suministro de aceite:

Partes de rotación y móviles de la rueda

8. Limpieza

Limpie periódicamente las virutas y demás materiales de la superficie de la herramienta eléctrica con un paño humedecido en una solución jabonosa. Para evitar el mal funcionamiento del motor, protéjalo contra el aceite y el agua.

SERVICIO Y REPARACIONES

Todas las herramientas eléctricas de calidad necesitan el servicio o el reemplazo de piezas debido al desgaste por el uso. Para asegurarse de que solamente se utilicen piezas de reemplazo autorizadas, todos los trabajos de servicio (excepto el mantenimiento rutinario) deberán realizarse SOLAMENTE EN UN CENTRO DE REPARACIONES DE HERRAMIENTAS ELÉCTRICAS AUTORIZADO POR HITACHI.

⚠️ NOTA: Las especificaciones están sujetas a cambio sin previo aviso sin ninguna obligación por parte de HITACHI.

PARTS LIST

Model C10RA2
