Type de produit	Antenne TV intérieure
Caractéristiques techniques principales	Amplification de signal, réception DVB-T/T2, compatible avec les téléviseurs numériques
Alimentation électrique	Alimentation par adaptateur secteur inclus
Dimensions approximatives	Dimensions compactes pour une installation facile
Poids	Poids léger pour une manipulation aisée
Compatibilités	Compatible avec tous les téléviseurs équipés d'un tuner DVB-T/T2
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	220-240 V
Puissance	Consommation électrique faible
Fonctions principales	Réception de chaînes de télévision, amplification du signal
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Disponibilité limitée des pièces, consulter le service après-vente
Sécurité	Utiliser uniquement l'adaptateur fourni, éviter l'exposition à l'eau
Informations générales utiles	Vérifier la réception des chaînes dans votre région avant l'achat

FOIRE AUX QUESTIONS - SRT ANT 45 STRONG

Comment installer l'antenne STRONG STRONG SRT ANT 45 ?

Pour installer l'antenne, suivez ces étapes : 1. Déballer l'antenne et tous les accessoires. 2. Fixer l'antenne à un mât ou à un mur, en veillant à orienter l'antenne vers l'émetteur. 3. Connecter le câble coaxial à l'antenne et à votre récepteur. 4. Ajuster la position pour optimiser la réception des signaux.

Quelle est la portée de l'antenne STRONG STRONG SRT ANT 45 ?

L'antenne STRONG STRONG SRT ANT 45 a une portée d'environ 45 km, selon les conditions de réception et la présence d'obstacles.

Que faire si je ne reçois pas de signal avec mon antenne ?

Si vous ne recevez pas de signal, vérifiez les connexions de l'antenne, assurez-vous qu'elle est correctement orientée vers l'émetteur, et essayez de la repositionner pour améliorer la réception.

L'antenne STRONG STRONG SRT ANT 45 est-elle compatible avec tous les téléviseurs ?

Oui, l'antenne STRONG STRONG SRT ANT 45 est compatible avec la plupart des téléviseurs équipés d'un tuner DVB-T ou DVB-T2. Vérifiez les spécifications de votre téléviseur pour confirmer la compatibilité.

Puis-je utiliser l'antenne à l'extérieur ?

Oui, l'antenne STRONG STRONG SRT ANT 45 est conçue pour une utilisation en extérieur. Assurez-vous de la fixer solidement et de la protéger des intempéries si nécessaire.

Comment nettoyer mon antenne STRONG STRONG SRT ANT 45 ?

Pour nettoyer l'antenne, utilisez un chiffon doux et sec. Évitez l'utilisation de produits chimiques agressifs qui pourraient endommager les composants.

MODE D'EMPLOI SRT ANT 45 STRONG

User Manual Manuel d'utilisateur Bedienungsanleitung Istruzioni d'uso Manual de usuario Manual do Usuario Bruksanvisning Bruger Manual

Käytööhje Hasznalati utmutató Návod k oboužití Použivatel'ská príručka Instrukcja obsługi Upustvo za upotrebu Руководство по эксплуатации

AT 0820400150 support_at@strongTv

0,15 par mn poste fixe en France

BG [phone] [e-mail].

IT 199 404 032 [e-mail]

CEE 3614452610 [e-mail]

Merci d'avoir acheté l'antenne STRONG SRT ANT 45 DVB-T/T2. Cette antenne a été conçue pour recevoir les signaux terrestres numériques. Elle peut être reliée à n'importe quel récepteur numérique terrestre (DVB-T/T2), et conçue uniquement pour un usage EXTERIEUR. L'antenne possède une protection contre les UV et est imperméable. Accompagnée du kit de montage multifonctionnel vous pouvez installer l'antenne sur un mur, sur votre balcon ou sur un poteau à l'extérieur de la maison.

Cette antenne DVB-T/T2 est une antenne "de type actif", fabriquée avec un amplificateur de réduction de bruit améliorant la réception. Cependant l'antenne a besoin d'une alimentation de 5 volts fournie par votre récepteur terrestre, ou par un adaptateur AC/DC (fourni avec l'antenne).

Nous vous recommandons de lire attentivement ce manuel avant d'installer votre antenne afin d'obtenir les performances.

Données techniques

Plages de fréquences: VHF 174 ~ 230 MHz, UHF 470 ~ 790 MHz avec LTE filtrage

Gain: 20 dB pour VHF et 16 dB pour UHF

Impédance de sortie RF: 75 Ohm

Alimentation - 2 choix 5VDC / 40mA via port du récepteur ou

12 V DC/250 mA via adaptateur externe 230 V AC avec un injecteur de puissance

Caractéristiques spécifiques Plusieurs types d'installations : murale ou montée sur poteau

Filtres FM et LTE (4G) intégrés Imperméable et Anti-UV Technologie d'amplificateur avec réducteur de bruit - Optimisation du pointage vers l'émetteur et réduit les signaux non désirés.

2.0 Contenu de la boite

1. Antenne active extérieure DVB-T/T2
2. Base multidirectionnelle
3. Kit de montage mural
4. Kit de montage poteau
5. Cable Coaxial
6. Injecteur de puissance
7. Adaptateur AC/DC

Fig. 1 1

3.0 Precautions d'utilisation

• Soyez prudent travaillant à l'extérieur avec des lignes électriques aériennes pour éviter l'électrocution. Utilisez seulement les accessoires d'origine.
• Avant tout branchement : débranchez de l'alimentation principale (230 V) afin d'éviter des chocs électriques pendant l'installation. Le court-circuit dans le cable PEUT endommager de manière permanente votre récepteur numérique. N'utilisez jamais les adaptateurs AC ne correspondants pas aux specifications techniques, ici PEUT endommager de manière permanente votre récepteur numérique. Vérifiez toutes les tensions et la polarisation de l'adaptateur avant de les relier.

4.0 Branchement de l'antenne

1. Vérifiez si l'émission dans votre région est polarisée en horizontal ou verticale.
2. Mettez l'antenne sur le support multidirectionnel comme montré ci-dessus :
3. Dépendant de comment les signaux sont émis (horizontal ou vertical), vous devrez monter votre antenne dans la position horizontale ou verticale pour une meilleure performance.
4. Votre antenne a besoin d'une alimentation de 5 V pour fonctionner correctement. Veuillez vous référer au menu ou au manuel d'utilisation de votre récepteur TNT pour savoir si ce dernier supporte la puissance de l'antenne.

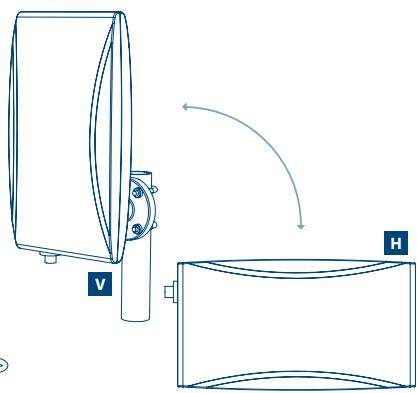

Fig. 2 Fig. 3

V: (Émission Verticale) antenne montée en V H: (Émission Horizontale) antenne montée en H

4.1 Faire fonctionner l'antenne avec un récepteur numérique terrestre

1. Allumez votre TV et votre récepteur Numérique Terrestre.
2. Appuyez sur la touche « MENU » de la télécommande de votre récepteur. Vérifiez dans les paramètres ou le menu d'installation de votre récepteur si l'alimentation de l'antenne est sur « ON », (Normalement indiqué dans le menu comme: Alimentation ANT, Alimentation antenne Ext ou Alimentation antenne active.) Référez-vous au manuel d'utilisateur de votre récepteur.
3. Une fois que vous êtes sûr que votre récepteur supporte la puissance de l'antenne (5 V), éteignez votre récepteur et débranchez-le de l'alimentation principale (230 V).
4. Prenez le «long» câble coaxial et branchez-le au «connecteur F» (type de connecteur) à l'antenne. Reliez soignement l'avant intérieur du câble dans le connecteur Féminin-F à l'arrête de l'antenne. Tournez l'écrou de couverture dans le sens des aiguilles d'une montre jusqu'à ce qu'il soit fixé.

DIGITAL TV

1. Reliez le connecteur Male IEC à votre récepteur. Normalement les entreprises de connecteur sur leur récepteur sont mentionnées : «ANT» (entrée) ou «RF» (entrée). Référez-vous au manuel d'utilitaire de votre récepteur.
2. Branchez le récepteur à l'alimentation principale (230 V) et mettez en position «MARCHE» leur récepteur et leur TV.
3. Passez à 5.0 «Installation de l'Antenne»

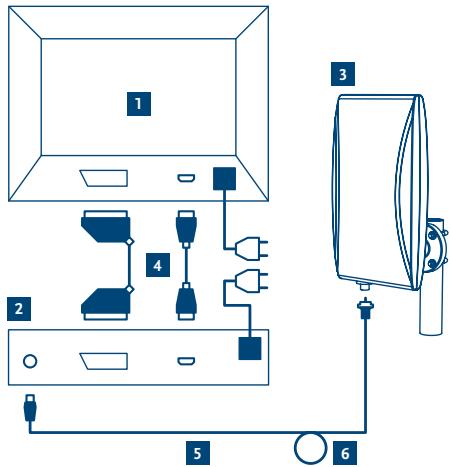

Fig. 4

1. TV ou Digitale
2. STB
3. Antenne active extérieure DVB-T/T2
4. HDMI ou câble péritel (optionnel)
5. Cable Coaxial
6. Goutte d'eau en boucle (recommande)

Si votre récepteur ne supporte pas l'alimentation de l'antenne (5 V), veuillez suivre l'étape suivante.

4.2 Faire fonctionner l'antenne avec un adaptateur de puissance externe

1. Eteignez votre récepteur et débranchez-le de l'alimentation principale (230 V).
2. Reliez le «petit» cable coaxial (male IEC et fémelle IEC), cote male IEC à votre récepteur. Normalement les sorties de connecteur sur leur récepteur sont mentionnés: «ANT» (entree) ou soit «RF» (entree). Référez-vous au manuel d'utiliser de votre récepteur.
3. Branchez l'autre côté du cable coaxial au connecteur de l'adaptateur d'alimentation d'antenne mentionné «Récepteur».
4. Prenez le «long» câble coaxial et branchez-le au «connecteur F» (type de connecteur) à l'antenne. Reliez soignement l'avant intérieur du câble dans le connecteur Féminin-F à l'arrière de l'antenne. Tournez l'écrou de couverture dans le sens des aiguilles d'une montre jusqu'à ce qu'il soit fixé.
5. Connecter l'autre côté du cable au connecteur à l'injecteur de puissance, il est marqué comme suite: 9 12
6. Branchez le récepteur à l'alimentation principale (230 V) et mettez en position « MARCHE » votre récepteur et votre TV.
7. Passez à l'étape 5.0 «Installation de l'Antenne».

Fig. 5

1. TV ou Digitale
2. STB
3. Antenne active extérieure DVB-T/T2
4. HDMI ou câble péritel (optionnel)
5. Cable Coaxial
6. Goutte d'eau en boucle (recommandé)
7. Injecteur de puissance
8. Adaptateur AC (DC 12 V)
9. Alimentation secteur pris

5.0 Installation de l'antenne

1. Allumez votre TV et votre récepteur TNT.
2. Appuyez sur la touche « MENU » de la télécommande de votre récepteur. Sélectionnez le menu de votre récepteur qui montre le niveau du signal (Normalement vous pouvez voir le niveau du signal dans le champ recherche canaux du menu). Référez-vous au manuel d'utilisateur de votre Récepteur Numérique Terrestre
3. Puis optimise la force du signal en trouvant la position effective pour l'antenne. Gardez l'antenne dans vos mains et essayez de trouver la plus haute ou la position effective possible. Déplacez doucement l'antenne à différents endroits au bout de la maison. Dès que l'indicateur de signal affiche le signal maximum, fixez l'antenne dans cette position.

NOTE Nous vous recommendons de ne pas placer l'antenna à proximité de:

• Matériel avec une source de radiation forte ou d'interférence tels que : DECT et téléphones GSM, transmetteur, four à micro-ondes, Wi-Fi, etc.
• Matériel à haute consommation de courant tels que : radiateur électrique, air conditionné, sèche-cheveux, etc.

Dès que vous avez trouvé la meilleure position pour l'antenne, vous pouvez la monter et la fixer à cet endroit. Vous pouvez fixer l'antenne sur un mur, un balcon ou un poteau métallique.

5.1 Installation sur un mur

1. Prenez la base multidirectionnelle et maintenez-la dans la position désirée.
2. Marquez 4 trous avec un stylo
3. Percez 4 trous avec diamètre 5,8mm (assurez-vous que vous êtes dans une position sécurisée et protégez-vous pendant le perçage des trous.
4. Insérez 4 chevilles plastiques dans les trous
5. Maintenez la base multidirectionnelle dans la position choisie
6. Utilisez les 4 vises pour fixer le support en plastique sur le mur

Fig. 6

5.2 Installation sur un poteau métallique, ou sur un balcon

1. Choisissez un poteau métallique et assurez-vous qu'il soit correctement fixé et assez stable pour soutenir l'antenne
2. Prenez le kit de montage
3. Accrochez les 2 vis de type U sur le poteau (ou sur les parties métalliques du balcon)
4. Prenez la base multidirectionnelle et placez-la sur les vises
5. Utilisez les 4 rondelles type papillon et fixez-les

Fig. 7
