User Manual Active Outdoor DVB-T/T2 Antenna SRT ANT10030 Sep 2021 19:51 Sous réserve de modications. En conséquence de la recherche continue et des spécications techniques de développement, la conception et l'apparence du produit peuvent changer. LTE est une marque d’ETSI. Tous les noms de produits sont des marques ou des marques déposées de leurs propriétaires respectifs. © STRONG 2021. Tous droits réservés.

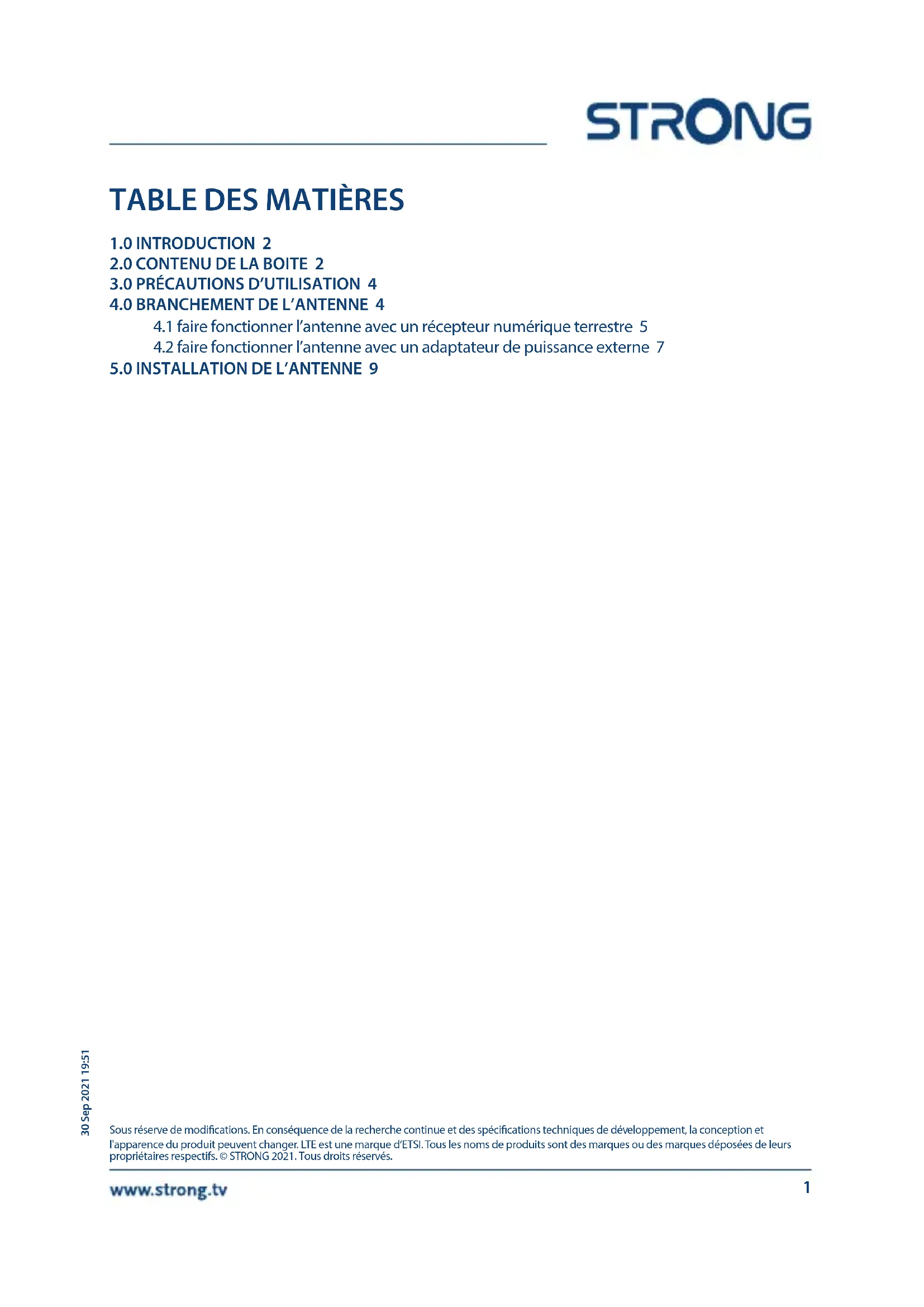

4.1 faire fonctionner l’antenne avec un récepteur numérique terrestre 5

4.2 faire fonctionner l’antenne avec un adaptateur de puissance externe 7

Merci d’avoir acheté l’antenne STRONG SRT ANT100 DVB-T/T2. Cette antenne a été conçue pour recevoir les signaux terrestres numériques. Elle peut être reliée à n’importe quel récepteur numérique terrestre (DVB-T/T2), et conçue uniquement pour un usage EXTERIEUR. Le boîtier de l'antenne est étanche aux intempéries. Le matériel de montage multifonctionnel fourni, permet d‘installer l'antenne sur n'importe quel mat ou bras xé à l'extérieur de votre domicile. Cette antenne DVB-T/T2 est une antenne “de type actif ”, fabriquée avec un amplicateur de réduction de bruit améliorant la réception. Cependant l’antenne a besoin d’une alimentation de 5 volts fourni par votre récepteur terrestre, ou par un adaptateur AC/DC (fourni avec l’antenne). Nous vous recommandons de lire attentivement ce manuel d’utilisateur avant d’installer votre antenne an d’obtenir les meilleures performances. Données techniques Plages de fréquences : UHF 470 ~ 862 MHz Gain antenne actif: Max. 16 dBi pour UHF Impédance de sortie RF: 75 Ohm Alimentation – 2 choix 5 V DC / 45 mA via port du récepteur ou d´alimentation: 5 V DC / 1 mA via adapteur externe 230 V AC avec injecteur de puissance. (inclus) Caractéristiques spéciques Choix de la méthode d'installation: installation sur poteau ou mât Antenne TV extérieure UHF 16-18 dB pour la réception des signaux TNT DVB-T/T2 Compatible avec les récepteurs TNT DVB-T/T2 fournissant 5V à la sortie d'antenne* Filtre externe 5G/4G LTE inclus pour une meilleure réception Amplicateur à gain élevé intégré pour une force de signal et des performances optimales Faible V.S.W.R Compatible avec les polarisations horizontales et verticales 2 méthodes de Montage Système de montage en U, câble coaxial RG6 de 20mètres, inserteur 5V pour une installation rapide et facile Durable et résistant aux intempéries Excellente réception même dans un environnement dicile Taille extrêmement compacte

• Si la tension 5 V n'est pas fournie par le récepteur, un adaptateur secteur (inclus) est requis.

2.0 CONTENU DE LA BOITE

Fig. 1 Antenne TV extérieur avec amplicateur intégré

1. Système de montage

5. Connecteur rapide IEC male vers che F femelle

6. Câble coaxial 20 m noir RG6 avec connecteurs IEC male et che F

7. Adapteur 5V (USB)

*Soyez prudent travaillant à l'extérieur avec des lignes électriques aériennes pour éviter l'électrocution. Utilisez seulement les accessoires d’origine. Avant tout branchement: débranchez votre appareil de l’alimentation principale (230 V) an d’éviter des chocs électriques pendant l’installation. Le court-circuit dans le câble PEUT endommager de manière permanente votre récepteur numérique. N’utilisez jamais les adaptateurs AC ne correspondants pas aux spécications techniques, ceci PEUT endommager de manière permanente votre antenne ou votre récepteur numérique. Vériez toujours les tensions et la polarisation de l’adaptateur avant de les relier.

4.0 BRANCHEMENT DE L’ANTENNE

1. Vériez si l’émission dans votre région est polarisée en horizontale ou verticale.

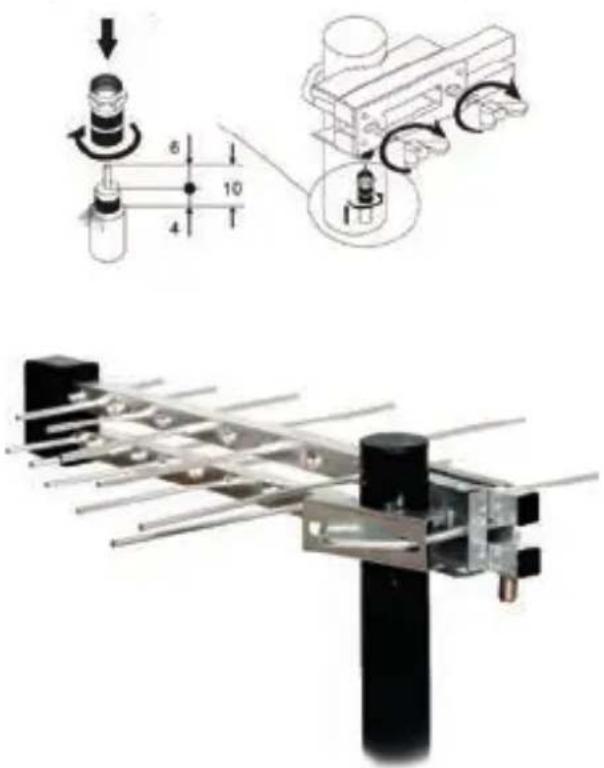

2. Fixez l’antenne au mât comme indiqué sur l’image N°2

3. Dépends comment les signaux sont émis (horizontal ou vertical) vous devrez monter votre

antenne dans la position horizontale ou verticale pour une meilleure performance

4. Votre antenne a besoin d’une alimentation de 5 V pour fonctionner correctement. Veuillez-vous

référer au menu ou au manuel d’utilisateur de votre récepteur TNT pour savoir si ce dernier supporte la puissance de l’antenne. Fig. 2

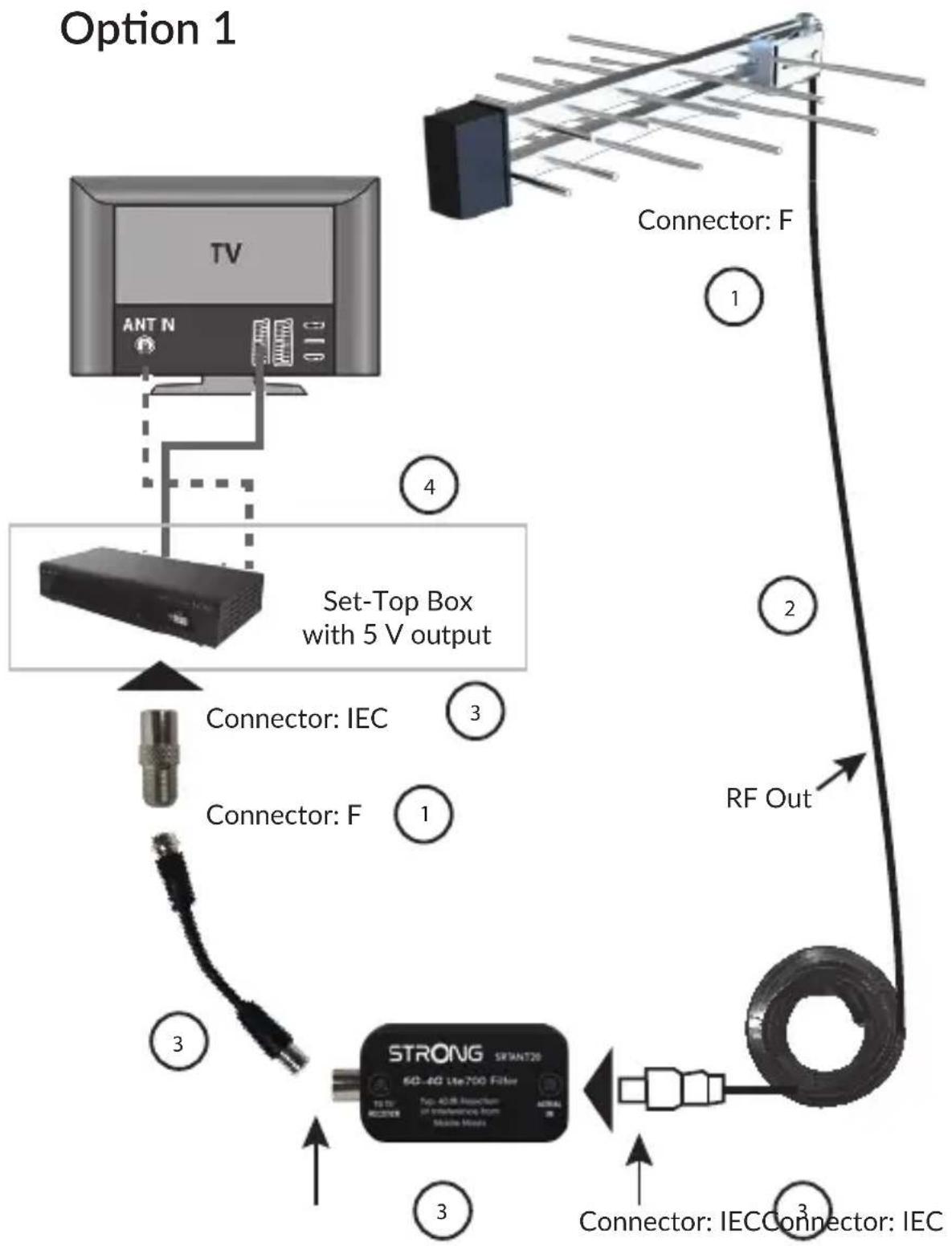

44.1 faire fonctionner l’antenne avec un récepteur

1. Allumez votre TV et votre récepteur Numérique Terrestre.

2. Appuyez sur la touche « MENU » de la télécommande de votre récepteur. Vériez dans les

paramètres ou le menu d’installation de votre récepteur si l’alimentation de l’antenne est sur « ON ». (Normalement indiqué dans le menu comme: Alimentation ANT, Alimentation antenne Ext ou Alimentation antenne active.) Referez-vous au manuel d’utilisateur de votre récepteur.

3. Une fois que vous êtes sûr que votre récepteur supporte la puissance de l’antenne (5 V), éteignez

votre récepteur et débranchez le de l’alimentation principale (230 V).

4. Prenez le « long » câble coaxial et branchez le au « connecteur F » (type de connecteur) à

l’antenne. Reliez soigneusement l’avant intérieur du câble dans le connecteur Féminin-F à l’arrière de l’antenne. Tournez l’écrou de couverture dans le sens des aiguilles d’une montre jusqu’à ce qu’il soit xé

5. Reliez le connecteur Male IEC à votre récepteur. Normalement les entrées de connecteur sur

votre récepteur sont mentionnées: «ANT» (entrée) ou soit «RF» (entrée). Référez-vous au manuel d’utilisateur de votre récepteur.

6. Branchez votre récepteur à l’alimentation principale (230 V) et mettez en position « MARCHE»

votre récepteur et votre TV.

7. Passez à 5.0 « Installation d’Antenne ».

4. Récepteur TNT avec sortie 5V

Connector: IECConnector: IEC Connector: IEC Connector: F Connector: F RF Out Set-Top Box with 5 V output Opon 1 6Si votre récepteur ne supporte pas l’alimentation de l’antenne (5 V), veuillez suivre l’étape suivante.

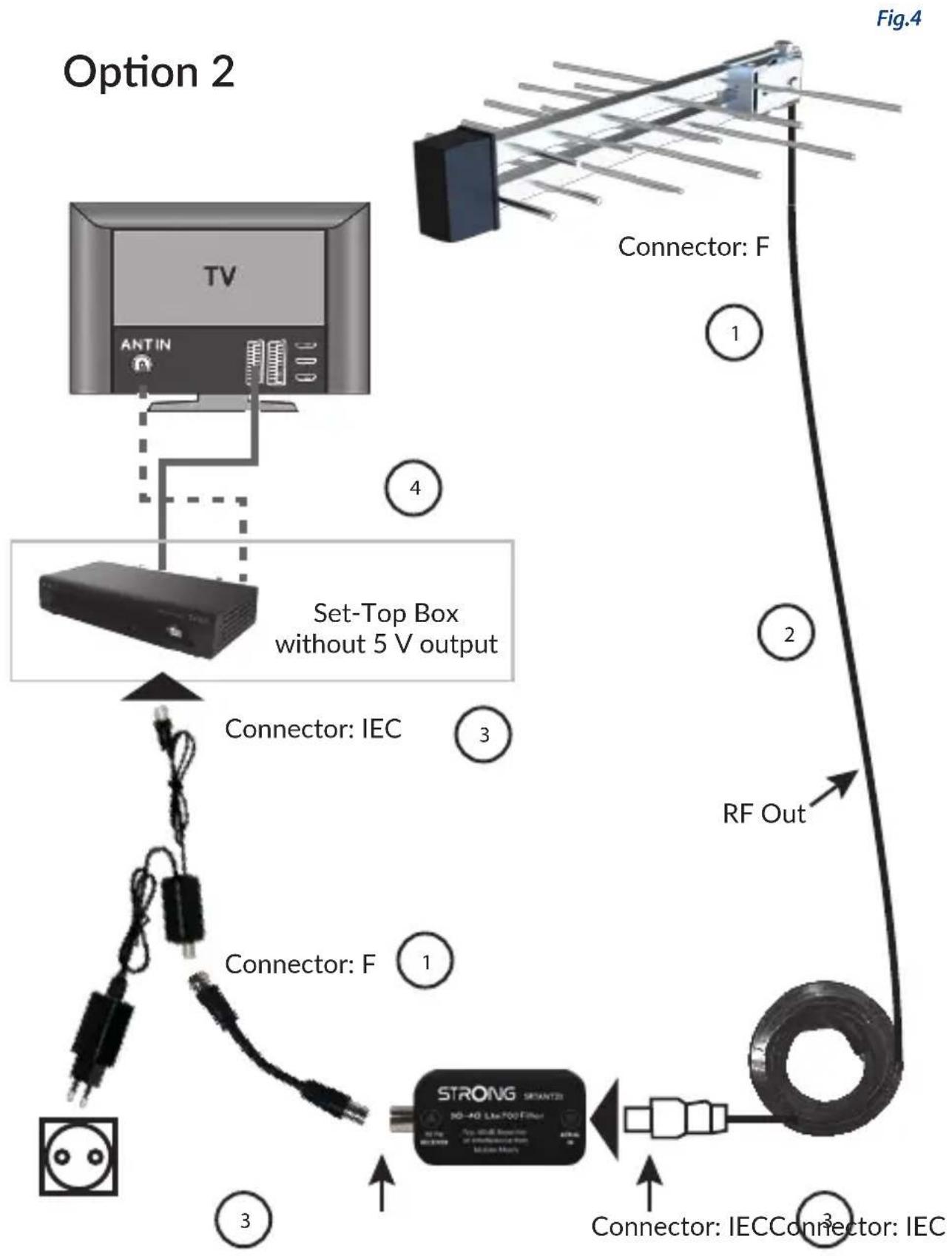

4.2 faire fonctionner l’antenne avec un adaptateur de

1. Eteignez votre récepteur et débranchez le de l’alimentation principale (230 V).

2. Reliez le « petit » câble coaxial (male IEC et femelle IEC), coté male IEC à votre récepteur.

Normalement les sorties de connecteur sur votre récepteur sont mentionnés: « ANT » (entrée) ou soit « RF » (entrée). Référez-vous au manuel d’utilisateur de votre récepteur.

3. Branchez l’autre côté du câble coaxial au connecteur de l’adaptateur d’alimentation d’antenne

mentionné « Récepteur ».

4. Prenez le « long » câble coaxial et branchez le au « connecteur F » (type de connecteur) a

l’antenne. Reliez soigneusement l’avant intérieur du câble dans le connecteur Féminin-F à l’arrière de l’antenne. Tournez l’écrou de couverture dans le sens des aiguilles d’une montre jusqu’à ce qu’il soit xé.

5. Connecter l’autre côté du câble au connecteur à l’injecteur de puissance, il est marqué comme

6. Branchez votre récepteur à l’alimentation principale (230 V) et mettez en position « MARCHE »

votre récepteur et votre TV - il est marqué comme «5V».

7. Passez à l’étape 5.0 « Installation d’Antenne ».

4. Récepteur TNT sans sortie 5V

5.0 INSTALLATION DE L’ANTENNE

1. Allumez votre TV et votre récepteur TNT.

2. Appuyez sur la touche « MENU » de la télécommande de votre récepteur. Sélectionnez le menu de

votre récepteur qui montre le niveau du signal (Normalement vous pouvez trouver le niveau du signal dans le champ recherche canaux du menu). Référez-vous au manuel d’utilisateur de votre Récepteur Numérique Terrestre

3. Puis optimisez la force du signal en trouvant la meilleure position pour l’antenne. Gardez l’antenne

dans vos mains et essayez de trouver la plus haute ou la meilleure position possible. Déplacer doucement l’antenne à diérents endroits autour de la maison. Dès que l’indicateur de signal ache le signal maximum, xez l’antenne dans cette position. NOTE: Nous vous recommandons de ne pas placer l’antenne à proximité de: Matériel avec une source de radiation forte ou d’interférence tels que: DECT et téléphones GSM, transmetteur, four à micro-ondes, wi etc. Matériel à haute consommation de courant tels que : radiateur électrique, air conditionné, sèche cheveux, etc. Dès que vous avez trouvé la meilleure position pour l’antenne, vous pouvez la monter et la xer à cet endroit. Vous pouvez xer l’antenne sur un mur, un balcon ou un poteau métallique.
