SRT ANT 12 - Antenne TV STRONG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Antenne TV intérieure amplifiée
Marque	STRONG
Modèle	SRT ANT 12
Catégorie	Antenne TV
Dimensions (approx.)	20 cm x 10 cm x 5 cm
Poids	200 g
Plage de fréquences VHF	47 - 230 MHz
Plage de fréquences UHF	470 - 870 MHz
Gain	20 dB
Impédance de sortie RF	75 Ohms
Alimentation	5 V DC / 40 mA via récepteur ou 9 V DC / 100 mA via adaptateur secteur
Type d'antenne	Active avec amplificateur à réduction de bruit
Polarisation	Horizontale et verticale réglable
Connecteur	Type F (femelle) pour câble coaxial
Contenu de la boîte	Antenne, support, câble coaxial, adaptateur secteur, mode d'emploi
Utilisation	Intérieur uniquement
Fonctions principales	Réception DVB-T, optimisation du signal par positionnement, alimentation via récepteur ou adaptateur
Entretien et nettoyage	Débrancher avant nettoyage, essuyer avec un chiffon sec
Sécurité	Ne pas utiliser en extérieur ou en milieu humide, utiliser uniquement les accessoires fournis, éviter les courts-circuits
Réparabilité et pièces détachées	Contacter le service après-vente STRONG pour toute réparation

FOIRE AUX QUESTIONS - SRT ANT 12 STRONG

Comment alimenter l’antenne SRT ANT 12 ?

L’antenne peut être alimentée de deux manières : soit directement par le récepteur numérique terrestre (5 V DC / 40 mA via le câble coaxial), soit via un adaptateur secteur externe (9 V DC / 100 mA). Assurez-vous que votre récepteur prend en charge l’alimentation d’antenne active ou utilisez l’adaptateur fourni.

Où placer l’antenne pour une meilleure réception ?

Placez l’antenne en hauteur, près d’une fenêtre si possible. Évitez les sources d’interférences comme les téléphones sans fil, micro-ondes ou appareils électriques. Tournez lentement l’antenne autour de son axe horizontal tout en surveillant l’indicateur de signal sur votre récepteur pour trouver la position optimale.

Puis-je utiliser l’antenne à l’extérieur ?

Non, cette antenne est conçue uniquement pour un usage intérieur. Ne l’installez jamais en extérieur ou dans des pièces humides comme la salle de bain.

Comment brancher le câble coaxial à l’antenne ?

Insérez soigneusement le fil intérieur du câble dans le connecteur femelle de type F à l’arrière de l’antenne, puis vissez l’écrou dans le sens des aiguilles d’une montre jusqu’à ce qu’il soit bien serré, uniquement à la main.

Que faire si je ne reçois pas de signal ?

Vérifiez que l’antenne est correctement alimentée (soit via le récepteur, soit via l’adaptateur). Assurez-vous que le câble coaxial est bien connecté des deux côtés. Essayez de déplacer l’antenne à différents endroits et orientations. Si le problème persiste, vérifiez que votre récepteur est réglé sur le bon réseau.

Puis-je rallonger le câble coaxial ?

Oui, mais utilisez un câble coaxial de bonne qualité (75 Ohms) et des connecteurs bien isolés. Évitez de rallonger trop le câble car cela peut réduire la qualité du signal. Assurez-vous que le conducteur intérieur et le blindage sont correctement connectés pour éviter les courts-circuits.

Comment régler la polarisation de l’antenne ?

L’antenne peut être inclinée horizontalement ou verticalement. Selon la polarisation des émissions dans votre région (horizontale ou verticale), orientez l’antenne en la faisant pivoter sur son support. Vous pouvez également la positionner à 45° pour un compromis.

Que faire si l’antenne ne fonctionne pas avec mon récepteur ?

Vérifiez que votre récepteur prend en charge l’alimentation d’antenne active (5 V DC). Si ce n’est pas le cas, utilisez l’adaptateur secteur fourni en le branchant sur la prise DC IN à l’arrière de l’antenne. Consultez le manuel de votre récepteur pour activer l’alimentation d’antenne dans le menu.

Comment nettoyer l’antenne ?

Débranchez toujours l’antenne avant le nettoyage. Utilisez un chiffon sec et doux pour essuyer la surface. N’utilisez pas de produits chimiques ou abrasifs.

L’antenne est-elle compatible avec la TNT (DVB-T) ?

Oui, l’antenne STRONG SRT ANT 12 est spécialement conçue pour la réception des signaux numériques terrestres (DVB-T) sur les bandes VHF et UHF.

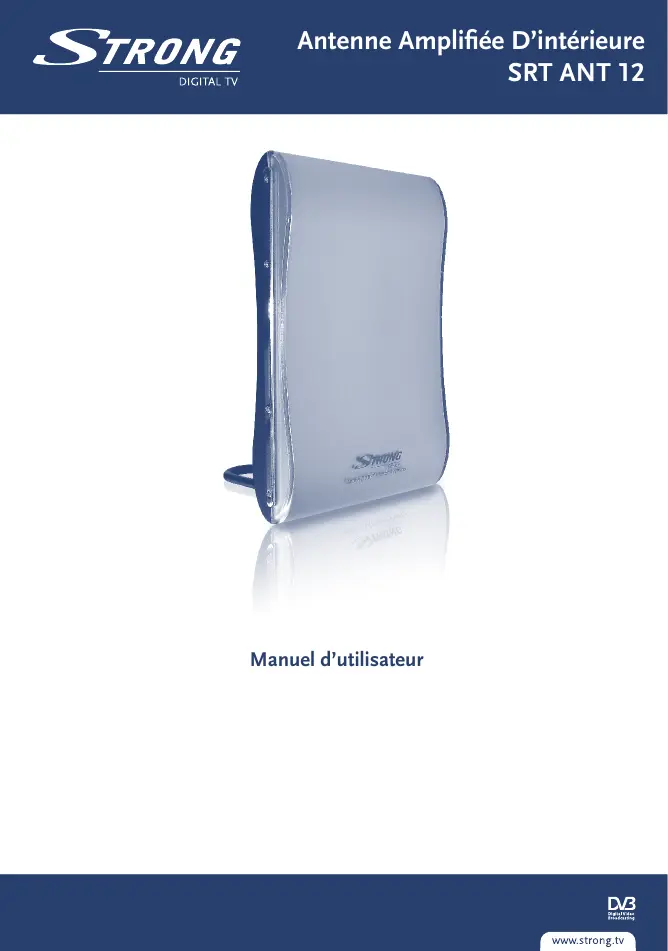

MODE D'EMPLOI SRT ANT 12 STRONG

Manuel d'utilisateur

par Avril 2009

* 0,14/min. Depuis une ligne fixe

ZAC des Léchères • 199 rue du Nant • 74460 Marnaz

1.0 Introduction

Merci d'avoir acheté l'antenne STRONG SRT ANT 12 DVB-T. Cette antenne a été conçue pour recevoir les signaux terrestres numériques. Elle peut être reliée à n'importe quel récepteur numérique terrestre (DVB-T), et elle a été conçue uniquement pour un usage intérieur. Cette antenne DVB-T est une

antenne "de type actif", fabriquée avec un amplificateur de réduction de bruit améliorant la réception.

Nous vous recommandons de lire soigneusement ce mode d'emploi avant d'instruire l'antenna afin d'obtenir les importantes performances.

Données techniques:

Plages de fréquences: VHF 47 - 230 MHz, UHF 470 - 870 MHz

Gain: 20 dB

Impédance de sortie RF: 75 Ohm

Alimentation: 5 V DC / 40 mA via le connecteur d'antenne du récepteur terrestre numérique ou

9 V DC / 100 mA via adaptateur externe 230 V AC to DC

Technologie d'amplificateur avec réducteur de bruit. L'inclinaison horizontale et verticale pour une optimisation du pointage de l'émetteur et pour une réduction des bruits de fond.

2.0 Contenu de la boite

SRT ANT 12 - Antenne amplifiée d'intérieure Support Cable Coaxial Mode d'emploi Adaptateur

DIGITAL TV

Unité Principale

Support Cable

Adaptatateur

3.0 Precautions d'utilisation

Utilisez seulement les accessoires d'origine, fournis. Avant tout branchement : débranchez votre appareil de l'alimentation principale (230 V) afin d'éviter des chocs électriques pendant l'installation. Le court-circuit dans le câble PEUT endommager de manière permanente votre récepteur numérique. N'installez jamais l'antenne en dehors de votre maison ou dans les pièces humides telles que les salles de bains.

N'utilisez jamais les adaptateurs AC ne correspondants pas aux spécifications techniques, ceci PEUT endommager de manière permanente votre antenne ou récepteur numérique.

Vérifiez toujours les tensions et la polarisation de l'adaptateur avant de le relier

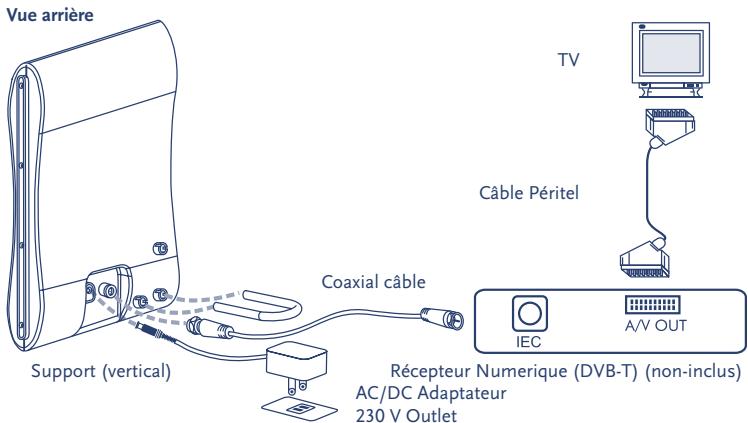

4.0 Branchement de l'antenne

1. Vérifiez si l'émission dans votre région est polarisée en horizontale ou verticale
2. Mettez l'antenne dans le support plastique comme montré ci-dessous
3. Débranchez-vous du Récepteur Numérique de l'alimentation (230 V)
4. Reliez le câble fourni RF à l'antenne : serrez soignement le fil intérieur du câble dans le connecteur femelle de type F à l'arrière de l'antenne. Tournez l'écrou dans le sens des aiguilles d'une montre avec vos MAINS jusqu'à ce qu'il soit serré.
5. Reliez l'autre côté du cable RF à votre récepteur Numérique terrestre. Normalement le connecteur d'entrée sur votre récepteur est marqué “ANT" (in) ou "RF" (in). Référez-vous au manuel d'utilisation de votre Récepteur Numérique Terrestre.
6. Connectez votre Récepteur Numérique Terrestre à l'alimentation (230 V)

(H-Broadcast) antenne montée en H

(V-Broadcast) antenne montée en V (Droit)

A. Alimentation de l'antenne par le récepteur numérique terrestre

1. Allumez votre TV et votre Récepteur Numérique Terrestre.
2. Appuyez sur le bouton [MENU] de la télécommande de votre Récepteur Numérique Terrestre. Sélectionnez "Set Up" ou "Installation Menu" de votre récepteur si la puissance d'antenne est réalisée sur "ON". (Normalement ici est indiqué dans le menu comme puissance ANT, puissance d'antenne d'ext. ou puissance active d'antenne).
3. Choisissez dans le Menu de votre récepteur le titre qui affiche l'indicateur de niveau de signal. (Normalement vous pouvez trouver l'indicateur du signal dans le Menu en sélectionnant "Channel Scan").

1. Optimisez maintenant le signal de réception en trouvant la meilleure position pour l'antenne. Maintenez l'antenne dans votre main, essayez d'atteindre la position la plus élevée possible. Tournez maintenant lentement l'antenne autour de son axe (axe horizontal), surveillez en même temps les barres de signal dans le menu, une fois que l'indicateur de signal est au maximum, placez l'antenne sur cette position.
2. Il est important de bien placer l'antenne afin d'assurer un niveau maximal du signal. Vous pouvez optimiser la réception du signal en déplaçant l'antenne à différents endroits de la pièce, par exemple en la plaçant près d'une fenêtre ou en l'installant sur une haute étagère. La meilleure position peut être trouvée en essayant différents endroits.

Note - il est recommandé de NE PAS placer l'antenne après des:

Appareils sources de forts rayonnements ou interférences tels que des téléphones de DECT et de GSM, émetteurs, micro-ondes, etc. - Appareils à consommation d'énergie élevée tels que le chauffage électrique, le climatiseur, le sèche-cheveux, etc.

Si vous ne trouvez pas cette option dans le menu de votre Récepteur Numérique Terrestre, vérifiez dans votre manuel si votre récepteur permet d'alimenter une antenne active (5V continu (DC) via le câble coaxial (RF)). Si vous avez un doute, veuillez contacter votre revendeur. Au cas où cette option ne serait pas prévue par tout récepteur numérique, vous devez relier un adaptateur secteur externe pour alimenter l'antenne. Demandez à votre revendeur une alimentation/adaptateur externe 230 V AC / 9 V DC, 100 mA. Veuillez respecter les polarités de sortie (9 V DC) de votre adaptateur comme indiqué ci-dessous : La prise d'alimentation externe est située à l'arrière de l'antenne.

B. alimentation de l'antenne avec un adaptateur supplémentaire

1. Utilisez cette installation si votre Récepteur Numérique Terrestre ne supporte pas l'antenne active.
2. Connectez l'adaptateur fourni à "DC IN" au connecteur à l'arrière de l'antenne.
3. Continuez le positionnement de l'antenne comme décrit ci-dessus dans la section A. (points 3, 4, 5).

Note: L'antenne ne fonctionnera pas correctement si l'amplificateur interne n'est pas activé. Par conséquent, nous recommandons de brancher l'antenne avec l'alimentation par câble de RF ou par un adaptateur externe.

Rallonger le câble d'antenne:

Dans certains cas, vous aurez besoin de prolonger le câble de RF standard, nous vous conseillons de le faire si et seulement si vous obtenez une réception optimale du signal. Si vous nevez prolonger le câble, attention:

Utilisez une bonne qualité de cable RF, 75 Ohm renforcée. Utilisez les connecteurs bien isolés, votre revendeur peut vous conseiller. Assurez-vous que le cable interieur et l'armature sont correctement reliés aux connecteurs pour assurer l'alimentation de l'antenne et pour éviter les courts-circuits. Si vous prolongez le cable, faites-le au minimum. Trop rallonger le cable ou employer un cable de mauvaise qualité réduira la réception de suainte antenne.
