SRT ANT 15 ECO - Antenne TV STRONG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Antenne TV extérieure active DVB-T/T2
Usage	Extérieur uniquement
Plages de fréquences	VHF 47~230 MHz, UHF 470~870 MHz
Gain	45 dB (VHF et UHF)
Impédance de sortie RF	75 Ohms
Alimentation	5 VDC / 40 mA via récepteur TNT ou 12 VDC / 250 mA via adaptateur externe (fourni)
Amplificateur	Technologie de réduction de bruit intégrée
Filtres intégrés	Filtre FM et filtre VHF/UHF
Protection	Imperméable et anti-UV
Montage	Mural, sur poteau ou balcon (kit de montage multifonctionnel fourni)
Orientation	Montage en polarisation horizontale ou verticale selon l'émission
Connecteur antenne	Connecteur F femelle
Câble coaxial fourni	Oui (long et court)
Injecteur de puissance	Fourni pour alimentation externe 12 V
Adaptateur secteur	Fourni (230 V AC vers 12 V DC)

FOIRE AUX QUESTIONS - SRT ANT 15 ECO STRONG

Comment alimenter l'antenne SRT ANT 15 ECO ?

L'antenne peut être alimentée de deux façons : soit par le récepteur TNT si celui-ci fournit une alimentation de 5 V (vérifiez dans le menu 'Alimentation antenne'), soit via l'adaptateur secteur 12 V fourni avec l'injecteur de puissance.

Comment installer l'antenne sur un mur ?

Utilisez la base multidirectionnelle fournie. Marquez 4 trous, percez à diamètre 5,8 mm, insérez les chevilles plastiques, puis fixez la base avec les 4 vis fournies.

Comment installer l'antenne sur un poteau ?

Utilisez le kit de montage poteau : accrochez les vis en U sur le poteau, placez la base multidirectionnelle sur les vis et fixez avec les rondelles papillon.

Comment optimiser la réception du signal ?

Allumez votre TV et récepteur, accédez au menu de réglage du signal. Tenez l'antenne en main et déplacez-la lentement pour trouver la position offrant le niveau de signal maximal. Fixez-la ensuite.

Que faire si mon récepteur n'alimente pas l'antenne en 5 V ?

Utilisez l'adaptateur secteur et l'injecteur de puissance fournis. Branchez le petit câble coaxial entre le récepteur et l'injecteur (marqué 'Récepteur'), puis le long câble entre l'injecteur (marqué 'DC 9~12 V') et l'antenne.

Comment orienter l'antenne selon la polarisation ?

Vérifiez si l'émission dans votre région est horizontale (H) ou verticale (V). Montez l'antenne dans la position correspondante pour une meilleure réception.

Quels sont les précautions à prendre lors de l'installation ?

Débranchez toujours l'alimentation 230 V avant toute connexion. Évitez les lignes électriques aériennes. Utilisez uniquement les accessoires d'origine et vérifiez la tension de l'adaptateur.

Quels appareils peuvent provoquer des interférences ?

Évitez de placer l'antenne près de téléphones DECT/GSM, fours à micro-ondes, radiateurs électriques, climatiseurs ou sèche-cheveux.

Comment raccorder le câble coaxial à l'antenne ?

Branchez le long câble coaxial au connecteur F de l'antenne, vissez l'écrou dans le sens des aiguilles d'une montre jusqu'à fixation. Reliez l'autre extrémité à l'injecteur ou au récepteur.

L'antenne est-elle résistante aux intempéries ?

Oui, elle est imperméable et anti-UV, conçue pour une utilisation extérieure continue. Il est recommandé de former une goutte d'eau en boucle sur le câble pour éviter l'infiltration d'eau.

MODE D'EMPLOI SRT ANT 15 ECO STRONG

Manuel d'utilisateur

Manuel de l'utilisateur

Manuel de l'Utilisateur

Bruksanvisning

Merci d'avoir acheté l'antenne STRONG SRT ANT 15 ECO DVB-T/T2. Cette antenne a été conçue pour recevoir les signaux terrestres numériques. Elle peut être reliée à n'importe quel récepteur numérique terrestre (DVB-T/T2), et convient uniquement pour un usage EXTERIEUR. L'antenne possède une protection contre les UV et est imperméable. Accompagnée du kit de montage multifonctionnel, vous pouvez installer l'antenne sur un mur, sur un balcon ou sur un poteau à l'extérieur de la maison.

Cette antenne DVB-T/T2 est une antenne "de type actif", fabriquée avec un amplificateur de réduction de bruit améliorant la réception. Cependant, l'antenne a besoin d'une alimentation de 5 volts fournie par votre récepteur terrestre, ou par un adaptateur AC (fourni avec l'antenne).

Nous vous recommandons de lire attentivement ce manuel avant d'installer votre antenne afin d'obtenir les performances.

Données techniques

Plages de fréquences: VHF 47 ~ 230 MHz, UHF 470 ~ 870 MHz

Gain: 45 dB pour VHF et UHF

Impédance de sortie RF: 75 Ohm

Alimentation - 2 choix 5VDC / 40mA via port du récepteur ou

d'alimentation: 12 V DC/250 mA via adaptateur externe 230 V AC avec un injecteur de puissance

Caractéristiques spécifiques

• Plusieurs types d'installations : murale ou montée sur poteau Filtres FM et VHF/UHF intégrés Imperméable et Anti-UV Technologie d'amplificateur avec réducteur de bruit
• Optimisation du pointage vers l'émetteur et réduit les signaux non désirés.

2.0 Contenu de la boite

1. Antenne active extérieure DVB-T/T2
2. Base multidirectionnelle
3. Kit de montage mural
4. Kit de montage poteau
5. Cable Coaxial
6. Injecteur de puissance
7. Adaptateur AC

Fig. 1 1

3.0 Precautions d'utilisation

Soyez prudent travaillant à l'extérieur avec des lignes électriques aériennes pour éviter l'électrocution. Utilisez seulement les accessoires d'origine. - Avant tout branchement : débranchez que vous appareil de l'alimentation principale (230 V) afin d'éviter des chocs électriques pendant l'installation. Le court-circuit dans le cable PEUT endommager de manière permanente votre récepteur numérique. N'utilisez jamais les adaptateurs AC ne correspondants pas aux specifications techniques, ici PEUT endommager de manière permanente votre récepteur numérique. Verifiez toutes les tensions et la polarisation de l'adaptateur avant de les relier.

4.0 Branchement de l'antenne

1. Vérifiez si l'émission dans votre région est polarisée en horizontale ou verticale.

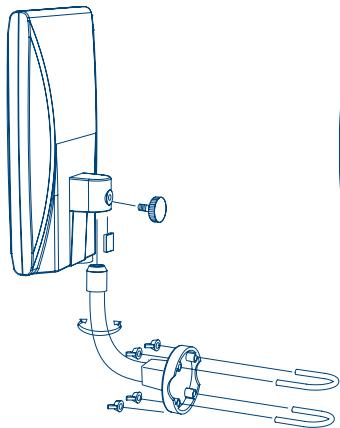

2. Mettez l'antenne sur le support multidirectionnel comme montré ci-dessus :
3. Dépendant de comment les signaux sont émis (horizontal ou vertical), vous devrez monter votre ANTENNE dans la position horizontalement ou verticalement pour une meilleure performance.
4. Notre antenne a besoin d'une alimentation de 5 V pour fonctionner correctement. Veuillez vous référer au menu ou au manuel d'utilisation de votre récepteur TNT pour savoir si ce dernier supporte la puissance de l'antenne.

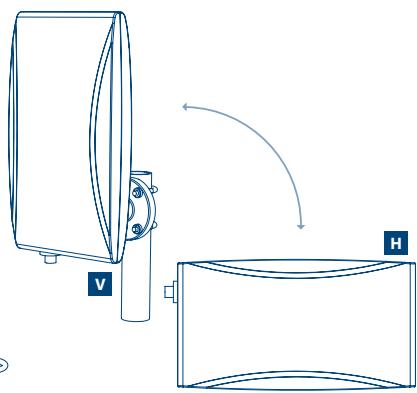

Fig. 2 Fig. 3

V: (Émission Verticale) antenne montée en V H: (Émission Horizontale) antenne montée en H

4.1 Faire fonctionner l'antenne avec un récepteur numérique terrestre:

1. Allumez votre TV et votre récepteur Numérique Terrestre.
2. Appuyez sur la touche « MENU » de la télécommande de votre récepteur. Vérifiez dans les paramètres ou le menu d'installation de votre récepteur si l'alimentation de l'antenne est sur « ON », (Normalement indiqué dans le menu comme: Alimentation ANT, Alimentation antenne Ext ou Alimentation antenne active.) Référez-vous au manuel d'utilisateur de leur récepteur.
3. Une fois que vous êtes sûr que votre récepteur supporte la puissance de l'antenne (5 V), éteignez votre récepteur et débranchez-le de l'alimentation principale (230 V).
4. Prenez le « long » câble coaxial et branchez-le au « connecteur F » (type de connecteur) à l'antenne. Reliez soignement l'avant intérieur du câble dans le connecteur Féminin-F à l'arrête de l'antenne. Tournez l'écrou de couverture dans le sens des aiguilles d'une montre jusqu'à ce qu'il soit fixé.

DIGITAL TV

1. Reliez le connecteur male IEC à votre récepteur. Normalement les entreprises de connecteur sur leur récepteur sont mentionnées : «ANT» (entrée) ou «RF» (entrée). Référez-vous au manuel d'utilitaire de votre récepteur.
2. Branchez le récepteur à l'alimentation principale (230 V) et mettez en position « MARCHE » votre récepteur et votre TV.
3. Passez à 5.0 « Installation d'Antenne »

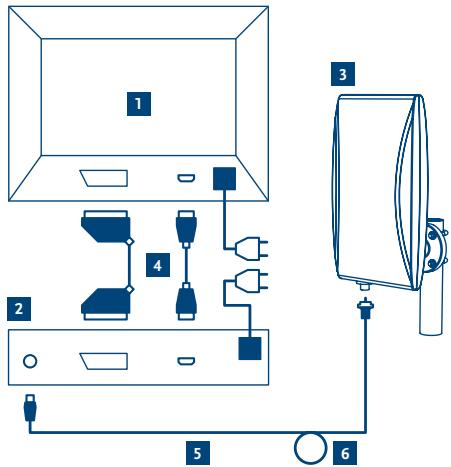

Fig. 4

1. TV ou Digitale
2. STB
3. Antenne active extérieure DVB-T/T2
4. HDMI ou câble péritel (optionnel)
5. Cable Coaxial
6. Goutte d'eau en boucle (recommande)

Si votre récepteur ne supporte pas l'alimentation de l'antenne (5 V), veuillez suivre l'étape suivante.

4.2 Faire fonctionner l'antenne avec un adaptateur de puissance externe

1. Eteignez votre récepteur et débranchez-le de l'alimentation principale (230V).
2. Reliez le « petit » câble coaxial (male IEC et femelle IEC), côté male IEC à votre récepteur. Normalement les sorties de connecteur sur votre récepteur sont mentionnées: « ANT » (entrée) ou « RF » (entrée). Référez-vous au manuel d'utilisateur de votre récepteur.
3. Branchez l'autre côté du cable coaxial au connecteur de l'adaptateur d'alimentation d'antenne mentionné « Récepteur »
4. Prenez le « long » cable coaxial et branchez-le au « connecteur F » (type de connecteur) à l'antenne. Reliez soignement l'avant intérieur du cable dans le connecteur Féminin-F à l'arrête de l'antenne. Tournez le écrou de couverture dans le sens des aiguilles d'une montre jusqu'à ce qu'il soit fixé.
5. Connecter l'autre côté du cable au connecteur à l'injecteur de puissance, il est marqué comme suit: «DC 9 ~ 12 V»
6. Branchez le récepteur à l'alimentation principale (230 V) et mettez en position « MARCHE ». Sauterez le récepteur et votre TV.
7. Passez à l'étape 5.0 « Installation d'Antenne »

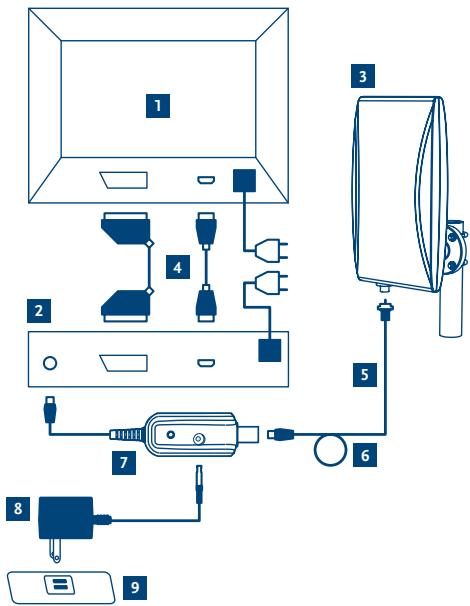

Fig. 5

1. TV ou Digitale
2. STB
3. Antenne active extérieure DVB-T/T2
4. HDMI ou câble péritel (optionnel)
5. Cable Coaxial
6. Goutte d'eau en boucle (recommandé)
7. Injecteur de puissance
8. Adaptateur AC (DC 12 V)
9. DCIN

5.0 Installation de l'antenne:

1. Allumez votre TV et votre récepteur TNT.
2. Appuyez sur la touche « MENU » de la télécommande de votre récepteur. Sélectionnez le menu de votre récepteur qui montre le niveau du signal (Normalement vous pouvez couvrir le niveau du signal dans le champ recherche canaux du menu). Référez-vous au manuel d'utilisateur de votre Récepteur Numérique Terrestre
3. Puis optimise la force du signal en trouvant la position affective pour l'antenne. Gardez l'antenne dans vos mains et essayez de trouver la plus haute ou la position affective possible. Déplacez doucement l'antenne à différents endroits autour de la maison. Dès que l'indicateur de signal affiche le signal maximum, fixez l'antenne dans cette position.

Nous vous recommendons de ne pas placer l'antenne à proximité de:

Matériel avec une source de radiation forte ou d'interférence tels que : DECT et téléphones GSM, transmetteur, four à micro-ondes, etc.

Matériel à haute consommation de courant tels que : radiateur électrique, air conditionné, sèche-cheveux, etc.

Dès que vous avez trouvé la meilleure position pour l'antenne, vous pouvez la monter et la fixer à cet endroit. Vous pouvez fixer l'antenne sur un mur, un balcon ou un poteau métallique.

5.1 Installation sur un mur:

1. Prenez la base multidirectionnelle et maintenez-la dans la position désirée.
2. Marquez 4 trous avec un stylo
3. Percez 4 trous avec diamètre 5,8mm (assurez-vous que vous êtes dans une position sécurisée et protégez-vous pendant le perçage des trous.
4. Insérez 4 chevilles plastiques dans les trous
5. Maintenez la base multidirectionnelle dans la position choisie
6. Utilisez les 4 vises pour fixer le support en plastique sur le mur

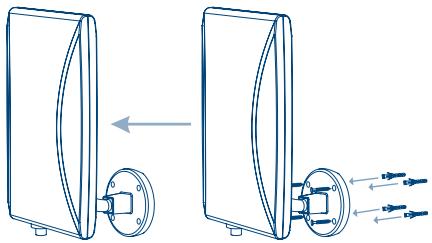

Fig. 6

5.2 Installation sur un poteau métallique, ou sur un balcon:

1. Choisissez un poteau métallique et assurez-vous qu'il soit correctement fixé et assez stable pour soutenir l'antenne
2. Prenez le kit de montage
3. Accrochez les 2 vis de type U sur le poteau (ou sur les parties métalliques du balcon)
4. Prenez la base multidirectionnelle et placez-la sur les vises
5. Utilisez les 4 rondelles type papillon et fixez-les

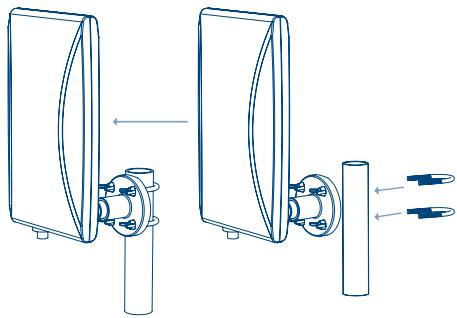

Fig. 7
