SRT ANT 10 ECO - Antenne TV STRONG - Notice d'utilisation et mode d'emploi gratuit

Type d'antenne	Antenne intérieure active amplifiée
Norme de réception	DVB-T / DVB-T2
Bande VHF	47 - 230 MHz
Bande UHF	470 - 870 MHz
Gain antenne	21 dBi
Impédance	75 Ohm
Alimentation	Via récepteur, sortie antenne active 5 V
Câble inclus	Câble coaxial 2 m, 75 Ohm
Connecteurs	Connecteur F + adaptateur IEC
Support inclus	Universel, montage horizontal ou vertical
Usage	Intérieur uniquement
Marque	STRONG
Référence	SRT ANT 10 ECO
EAN	8717185441581

FOIRE AUX QUESTIONS - SRT ANT 10 ECO STRONG

A quoi sert l'antenne STRONG SRT ANT 10 ECO ?

La SRT ANT 10 ECO est une antenne intérieure active conçue pour capter les chaînes de la télévision numérique terrestre (TNT). Elle est compatible avec les normes DVB-T et DVB-T2 et se branche directement sur un récepteur TNT ou un téléviseur avec tuner intégré. Elle convient aux logements situés dans des zones de bonne couverture TNT, sans avoir besoin de monter une antenne extérieure.

Comment installer la STRONG SRT ANT 10 ECO ?

L'installation est en mode Plug & Play : posez l'antenne sur son support universel (horizontal ou vertical), branchez le câble coaxial fourni (2 m) sur la prise antenne de votre récepteur ou téléviseur, puis lancez une recherche automatique des chaînes. Il n'y a pas de réglage électronique à effectuer.

Faut-il brancher la SRT ANT 10 ECO sur secteur ?

Non. La version ECO (Economy) se distingue par son alimentation passive via la sortie antenne active du récepteur (5 V). Aucun adaptateur secteur n'est nécessaire. Votre récepteur doit simplement disposer d'une sortie alimentation antenne active (très répandu sur les tuners TNT du marché).

Quelles fréquences cette antenne couvre-t-elle ?

La SRT ANT 10 ECO couvre la bande VHF de 47 à 230 MHz et la bande UHF de 470 à 870 MHz. La TNT française est diffusée dans la bande UHF (470-790 MHz), elle est donc pleinement couverte. La bande VHF permet également la réception de certains multiplex basse fréquence.

Je ne reçois pas toutes les chaînes TNT. Comment améliorer la réception ?

Placez l'antenne près d'une fenêtre orientée vers l'émetteur TNT le plus proche de chez vous. Evitez les obstacles métalliques et les murs épais entre l'antenne et la fenêtre. Si le signal reste insuffisant, vérifiez sur le site de l'Agence Nationale des Fréquences (ANFR) que votre zone est bien couverte. Dans les zones de signal faible, une antenne extérieure sera plus efficace.

Peut-on utiliser la SRT ANT 10 ECO en extérieur ou dans un garage ?

Non, cette antenne est prévue exclusivement pour une utilisation en intérieur. Elle n'est pas conçue pour résister aux intempéries. Pour une installation extérieure, STRONG propose d'autres modèles comme la SRT ANT 15 ou la SRT ANT 45.

Le câble coaxial fourni est-il suffisant ?

Un câble de 2 m coaxial 75 Ohm avec connecteur F et adaptateur IEC est inclus dans la boîte. Si la distance entre l'antenne et votre récepteur est supérieure à 2 m, vous pouvez utiliser un câble d'extension coaxial 75 Ohm standard vendu en accessoire.

L'antenne est-elle compatible avec tous les récepteurs TNT ?

Oui, sous réserve que le récepteur dispose d'une sortie alimentation antenne active (5 V). C'est le cas de la grande majorité des décodeurs TNT et des téléviseurs avec tuner DVB-T intégré. Si votre appareil ne fournit pas cette alimentation, l'amplificateur de l'antenne ne fonctionnera pas.

Comment orienter l'antenne pour un meilleur signal ?

Utilisez le support universel inclus pour positionner l'antenne verticalement ou horizontalement selon la polarisation des émetteurs de votre zone. En France, la polarisation verticale est la plus courante en UHF. Faites pivoter doucement l'antenne tout en surveillant la qualité du signal sur votre téléviseur.

Quelle est la différence entre la SRT ANT 10 et la SRT ANT 10 ECO ?

La version ECO est alimentée uniquement via le câble coaxial depuis le récepteur (5 V passif), sans adaptateur secteur séparé. La version standard SRT ANT 10 peut intégrer une alimentation externe optionnelle. La version ECO est donc plus simple et plus économique à l'usage.

L'antenne fonctionne-t-elle avec la TNT HD (DVB-T2) ?

Oui, la SRT ANT 10 ECO est compatible DVB-T2, la norme utilisée pour les chaînes HD de la TNT en France. Elle capte aussi bien les chaînes en définition standard (SD) que les chaînes en haute définition (HD) diffusées sur la TNT.

MODE D'EMPLOI SRT ANT 10 ECO STRONG

Manuel d'Utilisateur

TABLE de matières

1.0 INTRODUCTION 1 2.0 CONTENU DE LA BOITE 1 3.0 PRECAUTIONS D'UTILISATION 2 4.0 BRANCHEMENT DE L'ANTENNE 2

1.0 Introduction

Merci d'avoir acheté l'antenne STRONG SRT ANT 10 ECO DVB-T/T2. Cette antenne a été conçue pour recevoir les signaux terrestres numériques. Elle peut être reliée à n'importe quel récepteur numérique terrestre (DVB-T/T2), et elle a été conçue uniquement pour un usage INTERIEUR. Cette antenne DVB-T/T2 est une antenne «de type actif», fabriquée avec un amplificateur de réduction de bruit améliorant la réception.

Nous vous recommandons de lire soigneusement ce mode d'emploi avant d'installer l'antenne afin d'obtenir les performances.

Données techniques:

Plages de fréquences: VHF 47~230 MHz, UHF 470~870 MHz

Gain: 45 dB

Impédance de sortie RF: 75 Ohm

Alimentation: 5 V/40 mA via port RF du récepteur ou 12 V DC/250 mA via adaptateur externe 230 V AC to DC

\section*{Caractéristiques spécifiques:}

Technologie d'amplificateur avec réducteur de bruit. L'incination horizontal et verticale pour une optimisation du pointage de l'émetteur et pour une réduction des bruits de fond.

2.0 Contenu de la boite

1. SRT ANT 10 ECO - Antenne amplifiée d'intérieure
2. Cable Coaxial
3. Support
4. Mode d'emploi

3.0 Precautions d'utilisation

• Avant tout branchement : débranchez l'appareil de l'alimentation principale (230 V) afin d'éviter des chocs électriques pendant l'installation. Le court-circuit dans le cable PEUT endommager de manière permanente votre récepteur numérique.
• N'installez jamais l'antenne en dehors de votre maison ou dans les pièces humides telles que les salles de bains. N'utilisez jamais les adaptateurs AC ne correspondants pas aux specifications techniques, ici PEUT endommager de manière permanente votre antenne ou recepteur numerique. Verifiez toujours les tensions et la polarisation de l'adaptateur avant de le relier

4.0 Branchement de l'antenne

1. Vérifiez si l'émission dans votre région est polarisée en horizontale ou verticale.
2. Mettez l'antenne dans le support plastique comme montré ci-dessous:

(H-Broadcast) antenne montée en H (V-Broadcast) antenne montée en V (Droit)

1. Débranchez vous Récepteur Numérique de l'alimentation (230 V).
2. Reliez le câble fourni RF à l'antenne : serrez soigneusement le fil intérieur du câble dans le connecteur femelle de type F à l'arrière de l'antenne. Tournez l'écrou dans le sens des aiguilles d'une montre avec vos MAINS jusqu'à ce qu'il soit serré.
3. Reliez l'autre côte du cable RF à VOYRE récepteur Numérique terrestre. Normalement le connecteur d'entrée sur votre récepteur est marqué "ANT" (in) ou "RF" (in).
4. Connectez le Récepteur Numérique Terrestre à l'alimentation (230 V).

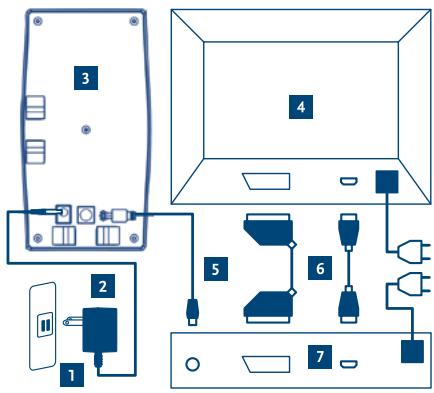

1. AC Outlet
2. AC Adaptateur (DC 12V) (non-inclus)
3. Antenne (Vue arrière)
4. Cable Coaxial
5. HDMI Cable / Cable Péritel (optionnel)
6. Récepteur Numérique

4.1 Installation de l'antenne

1. Allumez votre TV et votre Récepteur Numérique Terrestre
2. Appuyez sur le bouton "MENU" de la télécommande de votre Récepteur Numérique Terrestre. Sélectionnez "Set Up" ou "Installation Menu" de votre récepteur si la puissance d'antenna est régée sur "ON". (Normalement ici est indiqué dans le menu comme puissance ANT, puissance d'antenne d'ext. ou puissance active d'antenne.) *
3. Choisissez dans le Menu de votre récepteur le titre qui affiche l'indicateur de niveau de signal. (Normalement vous pourriez trouver l'indicateur du signal dans le Menu en sélectionnant "Channel Scan").
4. Optimisez maintenant le signal de réception en trouvant la meilleure position pour l'antenne. Maintenez l'antenne dans votre main, essayez d'atteindre la position la plus élevée possible. Tournez maintenant lentement l'antenne autour de son axe (axe horizontal), surveillez en même temps les barres de signal dans le menu, une fois que l'indicateur de signal est au maximum, placez l'antenne sur cette position.
5. Il est important de bien placer l'antenne afin d'assurer un niveau maximal du signal. Vous pouvez optimiser la réception du signal en déplaçant l'antenne à différents endroits de la pièce, par exemple en la plaçant près d'une fenêtre ou en l'installant sur une haute étagère. La meilleure position peut être trouvée en essayant différents endroits.

NOTE: Il est recommandé de NE PAS placer l'antenne après des:

• Appareils sources de forts rayonnements ou interférences tels que les téléphones DECT et GSM, émetteurs, micro-ondes, etc...
• Appareil s consommation d'énergie élevée tels que le chauffage électrique, le climatiseur, le séche-cheveux, etc...
• Si vous ne trouvez pas cette option dans le menu de la récepteur Numérique Terrestriale, vérifiez dans le manuel d'utilisation si votre récepteur permet d'ajouter une antenne active (S 5 continu (DC) via le câble coaxial (RF)). Si vous avez un doute, vérifiez contacter ce revendeur.

Au cas où cette option ne serait pas prévue par votre récepteur numérique, vous devez relier un adaptateur secteur extérieur pour allomeré l'antenne. Demandez à votre revendeur une alimentation/adaptateur externe 220 V AC/12 V DC, 250 mA. Veuillez respecter les polarités de sortie (12 V DC) de votre adaptateur comme indiqué ci-dessous:

La prise d'alimentation externe est située à l'arrière du l'antenne.

L'antenne ne fonctionnera pas correctement si l'amplificateur interne n'est pas activé. Par conséquent, nous recommandons de brancher l'antenne avec l'alimentation par câble de RF ou par un adaptateur externe.

Rallonger votre cable d'antenne:

Dans certains cas, vous aurez besoin de prolonger le cable de RF standard, nous vous conseillons de le faire si et seulement si vous obtenez une réception optimale du signal. Si vous nevez prolonger le cable, attention:

Utilisez une bonne qualité de cable RF, 75 Ohm renforcée. Utilisez les connecteurs bien isolés, votre revendeur peut vous conseiller. Assurez-vous que le cable interieur et l'armature sont correctement reliés aux connecteurs pour assurer l'alimentation de l'antenne et pour éviter les courts-circuits.

Si vous prolongez le câble, faites-le au minimum. Trop rallonger le câble ou employer un câble de mauvaise qualité réduira la réception de votre antenne.
