Type de produit	Antenne TV intérieure active
Marque	STRONG
Modèle	SRT ANT 10
Gamme de fréquences	VHF 47-230 MHz, UHF 470-870 MHz
Gain	21 dB ± 3 dB
Impédance de sortie	75 Ohms
Alimentation	5 V / 40 mA via câble RF du récepteur ou 9 V / 100 mA via adaptateur secteur externe
Usage	Intérieur uniquement
Type d'antenne	Active avec amplificateur à réduction de bruit
Réglages	Inclinaison horizontale et verticale pour optimiser la réception
Connecteur RF	Connecteur femelle de type F
Contenu de la boîte	Antenne, support, câble coaxial, mode d'emploi
Longueur du câble fourni	Environ 1,5 m (estimation)
Dimensions (L x H x P)	Environ 200 x 150 x 50 mm (estimation)
Poids	Environ 200 g (estimation)
Couleur	Noir (estimation)
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux et sec ; éviter les produits abrasifs
Sécurité	Débrancher l'alimentation avant installation ; ne pas utiliser en extérieur ou dans des pièces humides ; éviter les courts-circuits
Pièces détachées et réparabilité	Contacter le revendeur agréé pour toute réparation ; ne pas ouvrir le produit

FOIRE AUX QUESTIONS - SRT ANT 10 STRONG

L'antenne SRT ANT 10 fonctionne-t-elle en extérieur ?

Non, cette antenne est conçue uniquement pour un usage intérieur. Ne l'installez pas dehors ou dans des pièces humides.

Comment alimenter l'antenne ?

L'antenne peut être alimentée de deux manières : soit via le câble RF par le récepteur numérique (si celui-ci fournit 5 V continu), soit via un adaptateur secteur externe 9 V DC / 100 mA (non fourni). Assurez-vous de respecter la polarité.

Que faire si mon récepteur ne fournit pas d'alimentation via le câble RF ?

Vous devez utiliser un adaptateur secteur externe 9 V DC / 100 mA (à acheter séparément). Branchez-le sur la prise d'alimentation à l'arrière de l'antenne, en respectant la polarité indiquée.

Comment choisir la polarisation de l'antenne ?

Vérifiez si les émissions dans votre région sont en polarisation horizontale ou verticale. L'antenne peut être montée en H (horizontale) ou en V (verticale) à l'aide du support fourni. Ajustez l'orientation lors de l'installation.

Où placer l'antenne pour une meilleure réception ?

Placez l'antenne le plus haut possible, près d'une fenêtre ou sur une étagère haute. Évitez les appareils émetteurs d'interférences (téléphones DECT, micro-ondes, etc.) et les gros appareils électriques. Tournez lentement l'antenne tout en surveillant l'indicateur de signal pour trouver la position optimale.

Puis-je prolonger le câble coaxial fourni ?

Oui, mais utilisez un câble RF de bonne qualité (75 Ohms) et des connecteurs bien isolés. Prolongez le câble le moins possible, car trop de longueur ou un câble de mauvaise qualité réduira le signal. Assurez-vous que le fil intérieur et le blindage sont correctement connectés.

Que faire si je ne capte aucune chaîne ?

Vérifiez d'abord que l'antenne est correctement connectée au récepteur et que l'alimentation est active (soit via le récepteur, soit via l'adaptateur). Assurez-vous que la polarisation est adaptée à votre région. Essayez de déplacer l'antenne à différents endroits. Si le problème persiste, vérifiez la puissance du signal dans votre zone.

L'antenne SRT ANT 10 est-elle compatible avec tous les récepteurs DVB-T ?

Oui, elle est conçue pour être utilisée avec n'importe quel récepteur numérique terrestre (DVB-T) disposant d'une entrée RF. Assurez-vous que le récepteur peut alimenter une antenne active (5 V) ou utilisez un adaptateur secteur externe.

Comment nettoyer l'antenne ?

Débranchez toujours l'antenne de l'alimentation avant de la nettoyer. Utilisez un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants. Évitez l'humidité.

Que faire en cas de panne ou de dysfonctionnement ?

Si l'antenne ne fonctionne pas correctement, vérifiez les connexions et l'alimentation. Si le problème persiste, contactez votre revendeur. N'ouvrez pas l'appareil, car cela annulerait la garantie et pourrait être dangereux.

MODE D'EMPLOI SRT ANT 10 STRONG

Manuel d'Utilisateur

Sommaire

*0.14 € par mn depuis un poste fixe en France

1.0 INTRODUCTION 1 2.0 CONTENU DE LA BOITE 1 3.0 PRECAUTIONS D'UTILISATION 2 4.0 BRANCHEMENT DE LANTENNE 2 5.0 INSTALLATION DE L'ANTENNE 3

1.0 Introduction

Merci d'avoir acheté l'antenne Strong SRT ANT 10 DVB-T. Cette antenne a été conçue pour recevoir les signaux terrestres numériques. Elle peut être reliée à n'importe quel récepteur numérique terrestre (DVB-T), et elle a été conçue uniquement pour un usage INTERIEUR. Cette antenne DVB-T est une antenne "de type actif", fabriquée avec un amplificateur de réduction de bruit améliorant la réception.

Nous vous recommandons de lire soigneusement ce mode d'emploi avant d'installer l'antenne afin d'obtenir les meilleures performances.

Données techniques:

Plages de fréquences: VHF 47 ~ 230 MHz, UHF 470 ~ 870 MHz

Gain: 21 dB ± 3 dB

Impédance de sortie RF: 75 Ohm

Alimentation: 5 Volt / 40 mA via RF port du récepteur ou 9 Volt DC / 100 mA via adaptateur externe 230 Volt AC to DC

Caractéristiques spécifiques:

Technologie d'amplificateur avec réducteur de bruit. L'inclinaison horizontale et verticale pour une optimisation du pointage de l'émetteur et pour une réduction des bruits de fond.

2.0 Contenu de la boite

SRT ANT 10 - Antenne amplifie d'intérieure Support Cable Coaxial Mode d'emploi

Unité Principale

Support

Cable Coaxial

3.0 Precautions d'utilisation

Avant tout branchement : débranchez votre appareil de l'alimentation principale (230 V) afin d'éviter des chocs électriques pendant l'installation. Le court-circuit dans le cable PEUT endommager de manière permanente votre récepteur numérique. N'installez jamais l'antenne en dehors de votre maison ou dans les pièces humides telles que les salles de bains.

N'utilise jamais les adaptateurs AC ne correspondants pas aux specifications techniques, ici PEUT endommager de manière permanente l'antenne ou recepteur numeroique. Vérifiez les tensions et la polarisation de l'adaptateur avant de le relier.

4.0 Branchement de l'antenne

1. Vérifiez si l'émission dans votre région est polarisée en horizontale ou verticale
2. Mettez l'antenne dans le support plastique comme montré ci-dessous
3. Débranchez votre Récepteur Numérique de l'alimentation (230 V)
4. Reliez le câble fourni RF à l'antenne : serrez soigneusement le fil intérieur du câble dans le connecteur femelle de type F à l'arrière de l'antenne. Tournez l'écrou dans le sens des aiguilles d'une montre avec vos MAINS jusqu'à ce qu'il soit serré.
5. Reliez l'autre côté du cable RF à votre récepteur Numérique terrestre. Normalement le connecteur d'entrée sur votre récepteur est marqué "ANT" (in) ou "RF" (in). Référez-vous au manuel d'utilisation de votre Récepteur Numérique Terrestre
6. Connectez votre Récépteur Numérique Terrestre à l'alimentation (230 V)

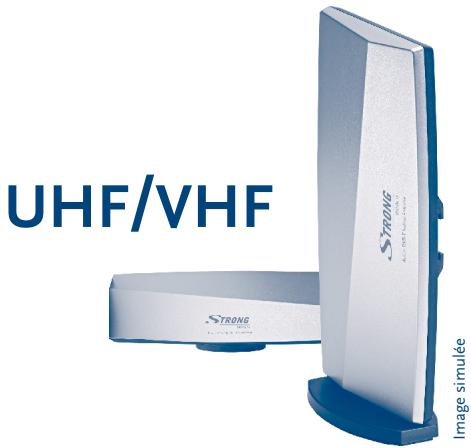

(H-Broadcast) antenne montée en H

(V-Broadcast) antenne montée en V (Droit)

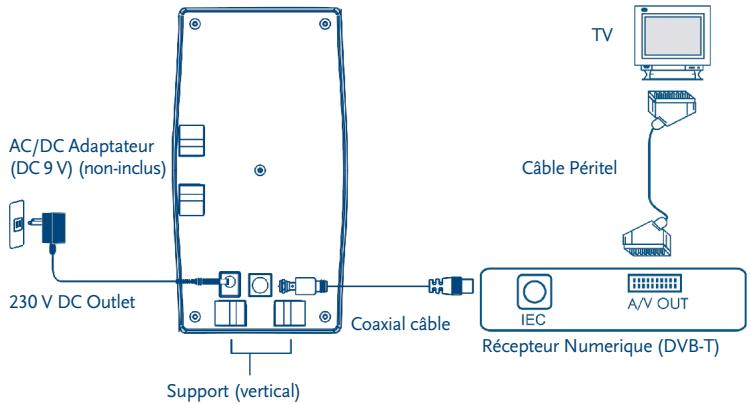

Vue arrière

DIGITAL TV

A. Alimentation de l'antenne par le récepteur numérique terrestre

1. Allumez votre TV et votre Récepteur Numérique Terrestre
2. Appuyez sur le bouton MENU de la télécommande de votre Récepteur Numérique Terrestre. Sélectionnez "Set Up" ou "Installation Menu" de votre récepteur si la puissance d'antenne est réalisée sur "ON". (Normalement ici est indiqué dans le menu comme puissance ANT, puissance d'antenne d'ext. ou puissance active d'antenne)
3. Choisissez dans le Menu de votre récepteur le titre qui affiche l'indicateur de niveau de signal. (Normalement vous pouvez trouver l'indicateur du signal dans le Menu en désélectionnant "Channel Scan").
4. Optimisez maintenant le signal de réception en trouvant la meilleure position pour l'antenne. Maintenez l'antenne dans votre main, essayez d'atteindre la position la plus élevée possible. Tournez maintenant lentement l'antenne autour de son axe (axe horizontal), surveillez en même temps les barres de signal dans le menu, une fois que l'indicateur de signal est au maximum, placez l'antenne sur cette position.
5. Il est important de bien placer l'antenne afin d'assurer un niveau maximal du signal. Vous pouvez optimiser la réception du signal en déplaçant l'antenne à différents endroits de la pièce, par exemple en la plaçant près d'une fenêtre ou en l'installant sur une haute étagère. La meilleure position peut être trouvée en essayant différents endroits.

Note - Il est recommandé de NE PAS placer l'antenne après des:

Appareils sources de forts rayonnements ou interférences tels que des téléphones de DECT et de GSM, émetteurs, micro-ondes, etc. Appareils à consommation d'énergie élevée tels que le chauffage électrique, le climatiseur, le sèche-cheveux, etc.

NOTE: Il est recommandé de NE PAS placer l'antenne près des:

Appareils sources de forts rayonnements ou interférences tels que des téléphones de DECT et de GSM, émetteurs, micro-ondes, etc... Appareils à consommation d'énergie élevée tels que le chauffage électrique, le climatiseur, le sèche-cheveux, etc...

• Si vous ne trouvez pas cette option dans le menu de votre Récepteur Numérique Terrestre, vérifiez dans votre manuel d'utilisateur si votre récepteur permet d'alimenter une antenne active (5 Volt continu (DC) via le câble coaxial (RF)). Si vous avez un doute, veillez contacter votre revendeur.

Au cas où cette option ne serait pas prévue par votre récepteur numérique, vous devez relier un adaptateur secteur extérieur pour alimenter l'antenne. Demandez à votre revendeur une alimentation/adaptateur extérieur 220 Volt AC/ 9 Volt DC, 100 mA. Veillez respecter les polarités de sortie (9 Volt DC) de cet adaptateur comme indiqué ci-dessous:

La prise d'alimentation externe est située à l'arrière de l'antenne.

NOTE: L'antenne ne fonctionnera pas correctement si l'amplificateur interne n'est pas activé. Par conséquent, nous recommandons de brancher l'antenne avec l'alimentation par cable de RF ou par un adaptateur externe.

Dans certains cas, vous aurez besoin de prolonger le cable de RF standard, nous vous conseillons de le faire si et seulement si vous obtenez une réception optimale du signal. Si vous devez prolonger le cable, attention:

Utilisez une bonne qualité de cable RF, 75 Ohm renforcée. Utilisez les connecteurs bien isolés, votre revendeur peut vous conseiller. Assurez-vous que le cable interieur et l'armature sont correctement reliés aux connecteurs pour assurer l'alimentation de l'antenne et pour éviter les courts-circuits. Si vous prolongez le cable, faites-le au minimum. Trop rallonger le cable ou employer un cable de mauvaise qualité réduira la réception de votre antenne.

En conséquence de la recherche et du développement continu, les spécificités techniques, le design et l'apparence du produit peuvent changer.

© STRONG 2009. Tous droits réservés. 06/2009
