ASTRELL 013135 - Décodeur satellite METRONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Décodeur satellite numérique
Marque	METRONIC
Modèle	ASTRELL 013135
Alimentation	Adaptateur secteur 12V CC, courant minimum 3A
Consommation en fonctionnement	7 W (hors LNB et disque dur)
Consommation en veille	0,5 W
Tuner satellite	Simple tuner, plage 950-2150 MHz, DVB-S2
Résolution vidéo	HD jusqu'à 1920x1080i, SD 720x576i
Formats vidéo supportés	MPEG-2, MPEG-4 (MP@HL, HP@L4)
Formats audio supportés	MPEG-1 Layer I/II, Dolby Digital, Dolby Digital Plus
Sorties	HDMI, Péritel TV, Audio numérique S/PDIF, Audio/Vidéo composite
Port USB	1x USB 2.0 (avant, max 500 mA) pour enregistrement et lecture
Lecteur de carte	Fente pour carte TNTSAT ou CANAL READY
Fonctions principales	Réception TNT Sat, enregistrement sur disque dur USB, pause du direct, guide des programmes, contrôle parental
Télécommande	Infrarouge, nécessite 2 piles AAA 1,5 V
Entretien et nettoyage	Chiffon sec ou légèrement humide, pas de solvants
Sécurité	Ne pas ouvrir, éviter l'humidité, respecter une distance minimale de 5 cm autour de l'appareil pour l'aération
Informations générales	Fabriqué hors UE, garantie 1 an (terminal, carte, télécommande, alimentation)

FOIRE AUX QUESTIONS - ASTRELL 013135 METRONIC

Comment enregistrer une émission avec ce décodeur ?

Branchez un disque dur sur le port USB avant du décodeur. Appuyez sur la touche REC (●) pour enregistrer l'émission en cours. La durée par défaut correspond au temps restant de l'émission selon le guide. Vous pouvez augmenter la durée en appuyant plusieurs fois sur REC (30 min puis 60 min, maximum 8 heures). Pour programmer un enregistrement futur, utilisez la touche TIMER.

Je n'ai pas d'image sur la sortie HDMI, que faire ?

Connectez temporairement le téléviseur via un câble péritel pour accéder aux menus. Allez dans MENU / Réglages / Réglages audio/vidéo et essayez différentes résolutions. Si le problème persiste, vérifiez les branchements et l'état du câble HDMI.

Comment insérer la carte TNTSAT ?

Insérez la carte à puce dans la fente située à l'avant du décodeur, la puce vers le fond et dirigée vers le sol (contact vers le bas). La carte doit être enfoncée complètement.

Que faire si la télécommande ne fonctionne pas correctement ?

Remplacez les piles par des piles neuves de type AAA 1,5 V en respectant la polarité. Éloignez-vous d'au moins un mètre du décodeur. Vérifiez qu'aucun obstacle ne bloque le récepteur infrarouge.

Puis-je utiliser une clé USB pour enregistrer ?

L'utilisation de clés USB n'est pas recommandée car les vitesses de transfert sont souvent insuffisantes. Vous pouvez essayer avec une clé d'au moins 4 Go, mais le fonctionnement n'est pas garanti. Un disque dur externe USB est préférable.

Comment réinitialiser le décodeur aux réglages d'usine ?

Allez dans MENU / Réglages / Maintenance, entrez votre code PIN à 4 chiffres, sélectionnez 'Réinitialisation' et confirmez. Le décodeur redémarrera comme neuf.

Comment ajouter des chaînes supplémentaires du satellite Astra ?

Allez dans MENU / Réglages / Recherche des chaînes, entrez le code PIN, puis sélectionnez 'Recherche Complète des chaînes'. Patientez quelques minutes. Les nouvelles chaînes seront ajoutées à partir du numéro 1000.

Puis-je utiliser ce décodeur avec CANAL+ ?

Oui, le décodeur est labellisé CANAL READY. Vous devez contacter CANAL+ pour obtenir une carte d'abonné et l'insérer à la place de la carte TNTSAT. Conservez la carte TNTSAT pour les offres gratuites.

Comment activer le contrôle parental ?

Allez dans MENU / Réglages / Contrôle parental, entrez votre code PIN. Vous pouvez modifier le niveau de moralité, changer le code PIN ou verrouiller des chaînes spécifiques. Le blocage par niveau moral repose sur les codes CSA.

Que faire si l'écran reste noir alors que le décodeur est allumé ?

La chaîne est probablement cryptée. Certaines chaînes peuvent être cryptées sans indication. Vérifiez avec une autre chaîne (par exemple les chaînes TNTSAT gratuites). Si le problème persiste, réinitialisez le décodeur.

MODE D'EMPLOI ASTRELL 013135 METRONIC

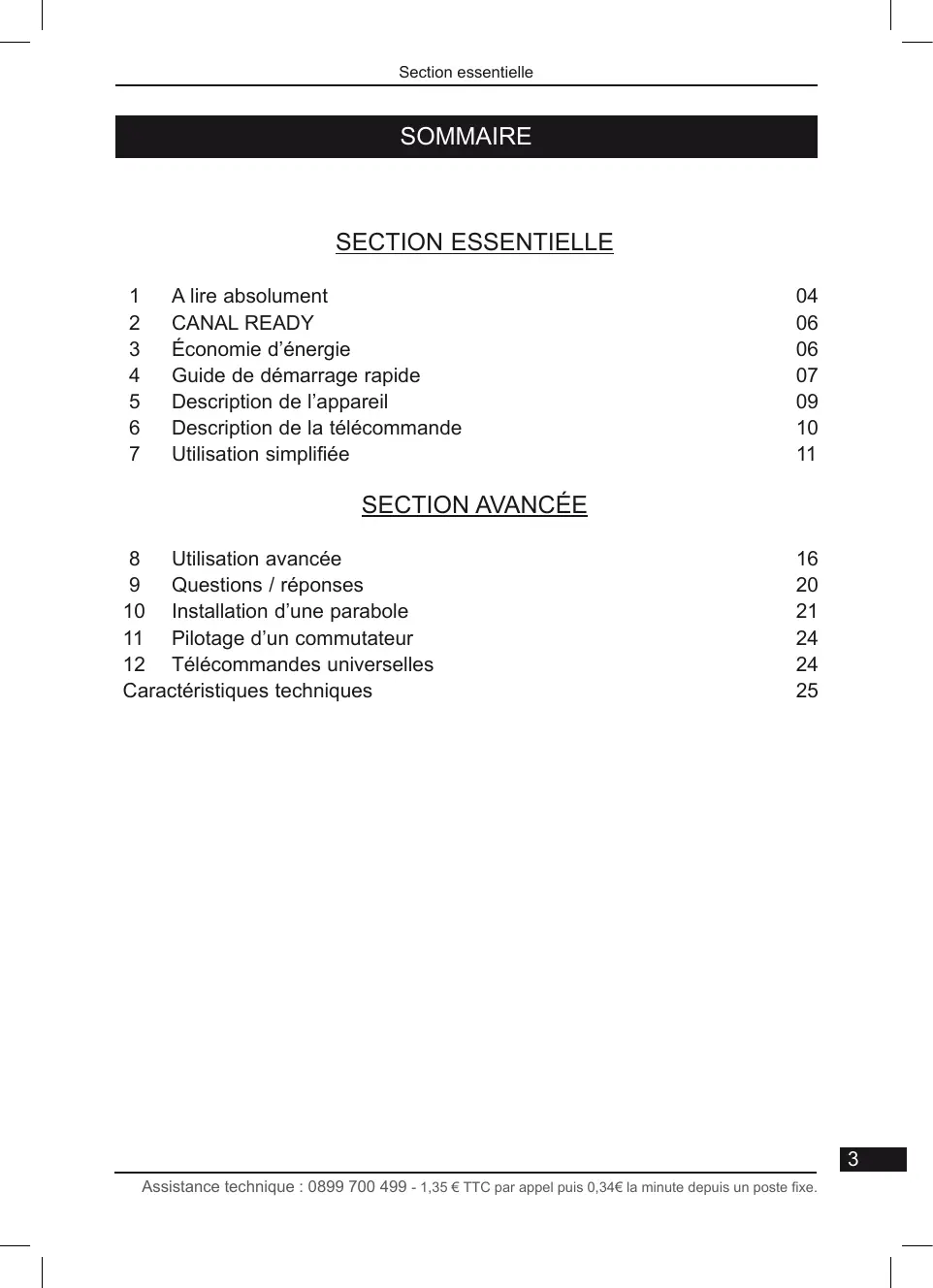

1 Aire absolument 04 2 CANAL READY 06 3 Économie d'énergie 06 4 Guide de démarrage rapide 07 5 Description de l'appareil 09 6 Description de la télécommande 10 7 Utilisation simplifiée 11

Section avancee

8 Utilisation avancée 16 9 Questions / réponses 20 10 Installation d'une parabole 21 11 Pilotage d'un commutateur 24 12 Télécommandes universelles 24

1 - A litre absolument

L'intérieur de votre terminal contient des composants fragiles; n'ouvre jamais l'appareil, même après avoir retiré le cordon secteur. De manière générale, les appareils audio-video ne sont pas reliés à la terre, vous pouvez donc ressentir des décharges électriques (non dangereuses) en touchant deux appareils simultanément (ou un appareil et le câble d'antenne). Nous vous conseillons de brancher les appareils sur le secteur après avoir effectué toutes les liaisons et connexions.

Pour nettoyer votre terminal ou sa télécommande, n'employez ni solvant ni détergent. Un chiffon sec ou très légèrement humide sera parfait pour enlever la poussière.

N'installez pas le terminal à proximité d'autres appareils. Choisissez un endroit aéré et ne posez rien sur les grilles d'aération. Ne posez jamais le terminal sur un autre appareil, la surchauffe qui en résultait ferait vieillir prématurément les composants. En cas d'orage, débranchez tous vos appareils audio-video du secteur : ils pourraient subir des dommages non couverts par la garantie.

Votre terminal répond aux exigences essentielles de la Directive Basse Tension 2006/95/CE et respecte la norme EN 60065. À ce titre, nous attirons notre attention sur les éléments de sécurité suivants :

Il convient de ne pas obstruer les ouvertures d'aération avec des objets tels que journaux, nappes, rideaux, etc. Une distance minimale de 5 cm est requise autour de l'appareil pour assurer une aération suffisante. Il convient de ne pas placer sur l'appareil, ou à proximité, des sources de flammes nues telles que des bougies allumées. L'appareil ne doit pas être exposé à des égouttements d'eau ou des éclaboussures et de plus, aucun objet rempli de liquide tel que des vases ne doit être placé sur l'appareil. La prise d'alimentation doit demeurer aisément accessible. Le respect des directives CEM et Basse Tension est conditionné à l'utilisation de l'alimentation fournie. Débranchez l'alimentation du secteur en cas d'absence prolongée (cas d'une résidence secondaire). En cas de remplacement d'alimentation, CHOISSES une alimentation ayant la même tension de sortie et un courant de sortie supérieur ou égal au courant indiqué sur l'appareil.

La télécommande nécessite deux piles AAA 1.5V. Respectez la polarité indiquée dans le logement. Dans un respect de l'environnement et de la loi, ne jetez jamais les piles usagées avec les ordures ménagères. Rapportez-les à votre point de vente où vous trouverez des containers pour piles usagées. Ne pas stocker les piles usagées dans un lieu où elles seraient soumises à une chaleur excessive.

Le bon fonctionnement de l'appareil sous-entend une utilisation conforme à cette notice. Aucune fonction présente dans l'appareil, mais non décrite dans cette notice ne présente de garantie. Par ailleurs, certaines fonctions considérées comme non essentielles ont volontairement été occultées de ce document.

Votre terminal possède un seul tuner satellite, vous ne pouvez donc pas enregistrer une chaîne différente de celle que vous regardez.

La programmation du terminal se fait par l'intermédiaire des menus. Pour faciliter la lecture de cette notice, nous écrirons l'accès à un menu donné sous la forme simplifiée suivante :

MENU Remenu/sous-menu.

Par exemple, lorsque vous lirez :

• Allez dans MENU / Réglages / Contrôle parental /... / Niveau de moralité.

c'est équivalent à :

• Appuyez sur la touche MENU pour accéder au menu principal.
• Appuyez sur la touche pour sélectionner le menu Réglages et appuyez sur OK.
• Appuyez sur la touche pour sélectionner le sous-menu Contrôle parental et appuyez sur OK.
• Entrez les 4 chiffres de votre code PIN (choisi lors de la première installation).
• Sélectionnez le menu Niveau de moralité et validez par OK.
• Vous remarquerez que les mots écrits en gras dans cette notice corresponde

2 - CANAL READY

Votre terminal est labellisé CANAL READY, ce qui signifie que vous pouvez l'utiliser pour accéder aux chaînes de CANAL+ évitant ainsi de devoir louer un terminal supplémentaire. Pour accéder à ces offres, vous devez contacter directement CANAL+ ou un distributeur. Une carte d'abonné vous sera remise, que vous devrez insérer en lieu et place de la carte TNTSAT livrée avec l'appareil. Ne vous débarrasssez sous tout prétexte de votre carte TNTSAT, elle pourrait vous servir ultérieurement. même si vous vous abandonnez à une offre payante, nous vous conseillons d'insérer régulièrement, par exemple une fois par mois, la carte TNTSAT dans le terminal, afin de renouveler les droits pour l'offre gratuite.

Lorsque vous insérez une autre carte que la carte TNTSAT, le terminal réalise automatiquement une recherche de chaînes, afin de vous présenter une numérotation de chaînes propre à l'offre en question. Vous devrez parfois confirmer votre choix pour les chaînes régionales.

Site officiel CANAL READY :

http://www.canalready.fr

Pour plus d'informations sur l'offre de service TNTSAT,

rendez-vous sur le site: http://www.tntsat.tv

Afin d'assurer la sécurité de la territorialité des droits, la durée de validité de la carte TNTSAT est de 4 ans. A l'issue de cette période, les clients TNTSAT sont invités à renouveler leur carte (voir les conditions de renouvellement sur le site www.tntsat.tv)

Utilisation d'un décodeur et d'une carte TNTSAT exclusivement limitée au Territoire Français Métropolitain et Monaco, au profit de personnes physiques, pour un usage privé et personnel.

3 - Économie d'énergie

Votre terminal embarque des composants de dernière génération permettant d'afficher une consommation d'électricité en veille ultra faible. Néanmoins, cet effort est vain si vous oubliez de mettre l'appareil en veille lorsque vous arrêtez de regarder la télé.

4 - Guide de démarrage rapide

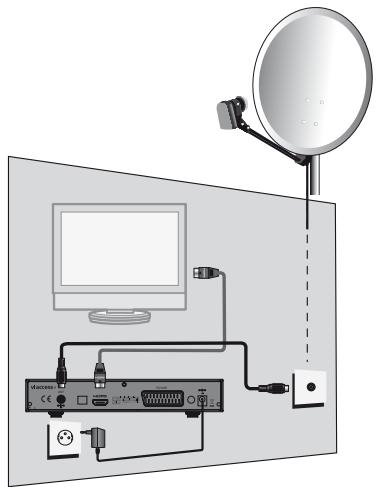

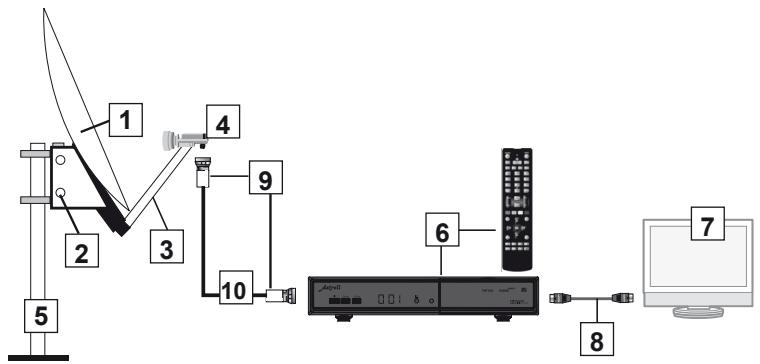

Ce guide d'installation rapide suppose que vous avez déjà une parabole pointée vers le satellite Astra (19,2^). Si ce n'est pas le cas, lisez le paragraphe 10 page 21 relatif à l'installation d'une parabole. En cas de difficulté, reportez-vous aux pages suivantes de cette notice. En cas de mauvaise manipulation lors de l'installation, vous pourrez toujours revenir aux réglages usine en réinitialisant l'appareil comme indiqué au paragraphe 7-F page 15.

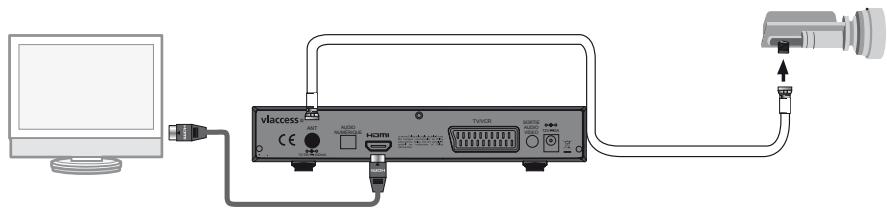

• Branchez l'arrivée de la parabole sur le connecteur d'antenne marqué ANT. Reliez votre téléviseur à l'adaptateur grâce à un cordon HDMI, allumez le téléviseur et mettez-le en mode HDMI (voir notice du téléviseur si nécessaire).
• Branchez le terminal sur le secteur.
• Insérez les piles dans la télécommande.

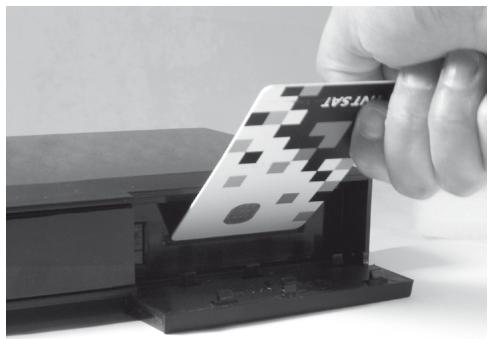

• Insérez la carte à puce dans le lecteur, puce vers le fond, dirigée vers le sol (voir photo).

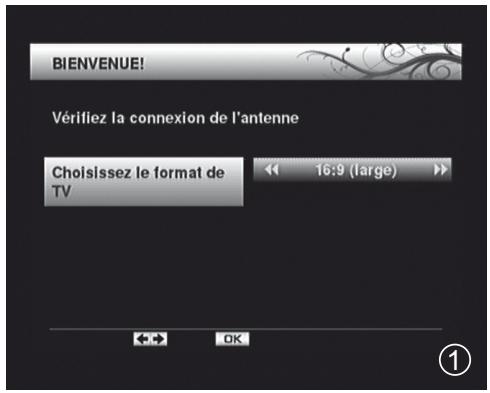

• Le téléviseur affiche l'écran de bienvenue (1). Si ce n'est pas le cas, vérifie les connexions et/ou forcez le mode ajustage de votre téléviseur (AV, EXT).

En cas de problème, consultez également le paragraphe 9, point n°1, page 20.

• Si vous avez relié le téléviseur grâce à un cordon HDMI, le format proposé par défaut est le format large 16/9ème, validez cette proposition par OK.

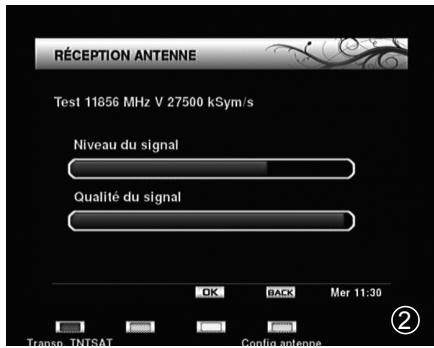

• L'écran suivant (2) vous informe sur la qualité de réception. Si la qualité (barre du dessous) est inférieure à un tiers, voyez le paragraphe 10 page 21

concernant le calage de la parabole. Si la qualité est supérieure à un tiers, appuyez sur OK pour lancer l'installation des chaînes.

• Patientez quelques secondes pendant la recherche. L'écran CHAINES REGIONALES (3) vous invite à sélectionner la chaîne régionale de votre choix pour chaque chaîne nationale proposant un décrochage régional (France 3 uniquement à l'heure de réduction de cette notice). Choisissez avec les flèches et validez par OK.

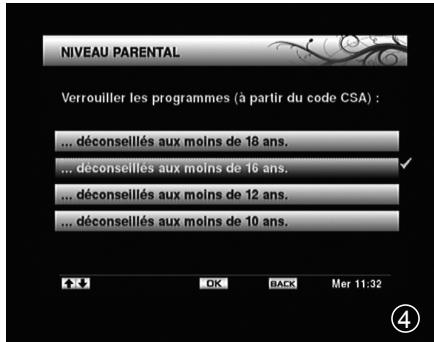

• Vous devez maintenant choisir le niveau parental (4) qui provoquera la demande du code personnel (PIN) pour visualiser les programmes que le diffuseur déclare destinés à un public plus âgé que le niveau choisi. Faites votre choix avec les flèches et validez deux fois par OK. Dans le doute, gardez le choix proposé (-18).
• L'écran suivant (5) vous invite à CHOISIR un code personnel (PIN). Entrez ce code de votre choix (par exemple 1234) et confirmez en l'entrant une deuxième fois. Notez ce code précieusement, vous en aurez besoin pour accéder aux menus du terminal.
• Votre installation est terminée, appuyez sur OK et profitez de l'offre de service TNTSAT.

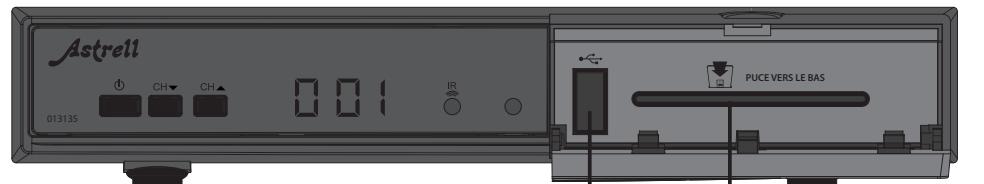

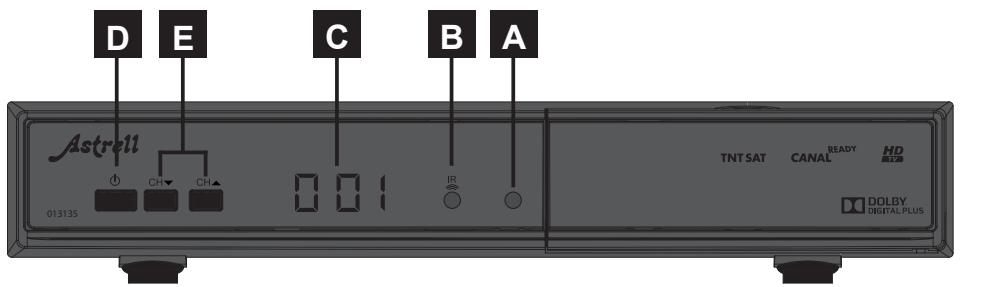

5 - Description de l'appareil

Indicateur lumineux. Le voyant allumé vert signifie : en marche. Le voyant allumé rouge signifie : en veille. B Récepteur infrarouge (détecte le signal infrarouge de la télécommande). C Afficheur numérique. D Permet de mettre en veille le terminal ou de l'allumer. E Touches CH CH identiques à celles de la télécommande. F Port USB G Fente pour carte TNTSAT H Entrée antenne satellite. I Sortie audio numérique (S/PDIF) pour votre amplificateur Home Cinema. J Sortie HDMI (haute définition). K Sortie péritel TV. Pour connecter l'adaptateur au téléviseur, en cas d'écran noir avec la liaison HDMI ou pour connecter un magnétoscope/enregistreur DVD. L Audio / Video output (To connect to your Hi-Fi system or A/V input of your TV.) K Entrée 12V, pour alimentation fournie ou autre alimentation 12V (minimum 3A).

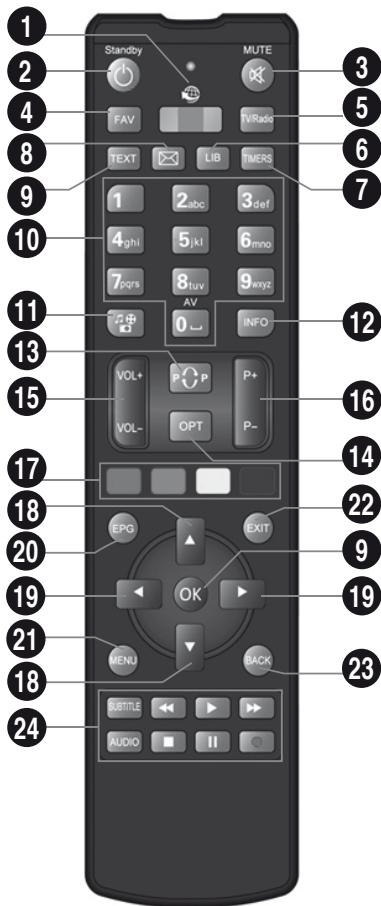

6 - Description de la télécommande

1 Inutilisé sur ce modele. 2 Permet de mettre en veille le terminal ou de l'allumer. 3 Permet de couper le son (pour répondre au téléphone par exemple). 4 Touche FAV. Pour passer en mode de chaînes favorites. 5 Touche TV/RADIO. Permet de basculer du mode TV en mode RADIO et inversement. 6 Touche LIB. Permit d'acceder à la liste des enregistements. 7 Touche TIMERS. Permet d'acceder au menu PROGRAMMATEUR permettant un enregistrement différé (non fonctionnel sur version logicielle 1.2). 8 Touche. Inutilisé sur ce modele. 9 Touche TEXT. Permet d'acceder aux sous-titres et télétexte (si diffusé). 10 Touches numériques. Enutilisation normale, permet de taper le numero de la chaîne souhaitée. Dans le mode programmation, permet de partager les valeurs numériques. 11 Touche. Permet d'acceder au menu multimédia. 12 Touche INFO. Fait apparaitre la bannière information de la chaine, complenant, entre autre, le titre de l'émission actuelle et la prochaine. 13 Touche ^P^P. Permet de returner à la chaîne regardée précédemment. 14 Touche OPT. Inutilisé sur ce modele. 15 Permet de régler le volume. 16 Permet de changer de chaîne. 17 Permet d'acceder aux sous-titres et telétexte (si diffusé). 13 En utilisation normale, fait changer de chaine. Dans les menus, permet de passer d'une ligne à la suivante. Touches utilisées comme flèches de directions, repérées également par dans le reste de cette notice. 19 Dans le menu, permet de modifier les différents paramètres. En mode normal, permet de régler le volume. Touches utilisées comme flèches de directions, repérées également par « » dans le reste de cette notice. 20 Touche EPG. Permet d'acceder au guide électronique des programmes. 21 Touche MENU. Permet d'entrez dans le menu principal.

22 Touche EXIT. Pour revenir d'un écran en arrêté dans les menus et sortir complètement des menus. 23 Touche BACK. Permet de revenir sur la chaîne précédente que vous regardiez. Permet de revenir une page en arrêté dans les menus.

7 - Utilisation simplifiée

Cette partie vous décrit les options et menus utilisés couramment lors d'une utilisation normale. Pour une exploitation poussée de votre terminal, reportez-vous au paragraphe 8 page 16 Utilisation avancée.

A - changer de chaîne

Changer la chaine de quatre manières différentes

• En appuyant sur les touches P+ ou P-.
• En appuyant sur OK pour afficher la liste des chaînes, puis en choisissant la chaîne de votre choix avec les flèches, et finalement en validant par OK.
• En tapant son numéro.
• À partir du Guide des Programmes, voir paragraphe 7-C page 12.

B - allumer et éteindre l'appareil

Lorsque vous arrêtez de regarder la télé, il peut être tentant d'appuyer simplement sur la touche ARRÉT de votre téléviseur, en laissant le terminal en marche. En faisant cela, vous consommerez plus de courant que nécessaire. Afin de parer à tout oubli, le terminal se met en veille au bout de 4 heures sans action de votre part. Si, pour une quelconque raison, vous avez besoin de laisser le terminal allumé plus de 4 heures, sans action sur la télécommande, vous devez désactiver la mise en veille automatique dans le menu Réglages / Préférences utilisateur.

À chaque allumage, le terminal va vérifier qu'il est bien à jour, ce qui va prendre quelques secondes.

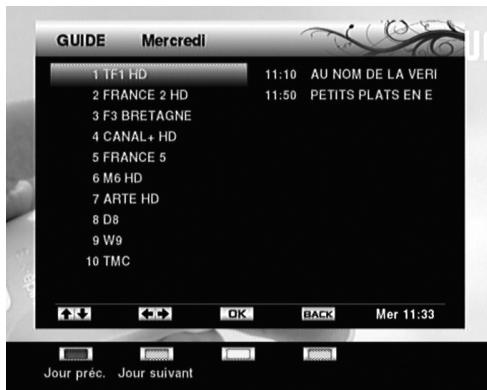

C - s'informer sur les programmes diffusés

• Vous accédez au guide des programmes en appuyant sur la touche EPG ou par MENU / Guide.
• La fenêtre en haut à droite indique le nom de l’émission en cours, et la prochaine, pour la chaîne sélectionnée.
• Vous pouvez sélectionner une autre chaîne avec les flèches ▲ ▼. Pour plus de détails sur une émission, appuyez sur la flèche « pour sélectionner le titre de l'émission

qui vous intéresse puis appuyez sur la touche INFO.

D - enregistrer une émission

Votre terminal est conçu pour enregistrer sur un disque dur branché sur le port USB situé en façade. Lorsque vous branchez un disque, ou après chaque allumage lorsque le disque reste branché en permanence, un message USB CONNECTE apparait. Le disque est prêt pour la lecture ou l'enregistrement dès la disparition de ce message.

NOTE1: L'utilisation de clés USB n'est pas recommandée, en raison des vitesses de transfert en général trop faibles. Vous pouvez toutefois essayer, avec des clés d'au moins 4 Go, c'est sans risque, même si le fonctionnement n'est pas garanti.

NOTE 2 : Certains disques externes 2,5" auto-alimentés sont livrés avec un cordon «en Y» composé de deux connecteurs USB à une extrémité. Ces disques consomment généralement plus de 500mA, et peuvent dysfonctionner si vous ne branchez qu'un seul connecteur USB sur le terminal. Dans ce cas, il faut vous procurer une alimentation USB supplémentaire (de type chargeur secteur) et un cable USB male / femme.

Pour l'enregistrement et la lecture, vous utiliserez principalement les touches PLAY/PAUSE (▶ II), STOP (■) et REC (●).

Enregistrer l'émission en cours :

Appuyez simplement sur la touche REC (●), l'appareil démarre un enregistrement pendant un temps indiqué à l'écran, qui correspond au temps restant de l'émission en cours, grâce à une analyse des données transmises par la chaîne via le guide des programmes.

ATTENTION : Les données transmises par la chaine peuvent être imprecises, ce qui peut conduire à un arrêt précoc de l'enregistrement. C'est particulièrement le cas des retransmissions sportives. Si vous pouze être certain de ne pas rater la fin de l'émission, nous vous conseillons de régler manuellement le temps d'enregistrement, enPNANT une marge adequate. Pour cela il vous suffit d'appuyer plusieurs fois sur la touche REC ( ● ), chaque appui augmentant la durée d'enregistrement de 30 puis 60 minutes. La durée maximale d'un enregistrement est de 8 heures.

Arrêter un enregistrement en cours :

En appuyant sur la touche STOP, un message d'alerte apparait. Appuyez à nouveau sur STOP pour confirmer que vous pouvez réellement arrêter l'enregistrement. Appuyez sur EXIT si vous avez appuyé sur STOP par mégarde. À l'utilisation, quand vous serez certain de pouvoir arrêter l'enregistrement en cours, vous procéderez simplement à un double appui sur la touche STOP.

Relire un enregistrement :

Allez dans MENU / Gestionnaire d'enregistrements pour afficher la liste des enregistrements. Sélectionnez avec la flèche « l'enregistrement que vous pouvez lire, puis appuyez sur OK. Si c'est la première fois que vous regardez cet enregistrement, la lecture commence immédiatement.

Si vous avez déjà regardé partiellement cet enregistrement, l'appareil vous demande si vous souhaitez reprendre la lecture là où vous l'aviez arrêtée, ou si vous souhaitez relire cet enregistrement à partir du début.

Par défaut, le nom d'un enregistrement est celui de l'émission en cours. Vous pouvez le modifier en appuyant sur la touche TXT, puis en utilisant la touche ROUGE pour effacer un caractère, ou le pavé numérique à la manière d'un téléphone portable pour entrer les caractères un à un.

Dans le gestionnaire d'enregistrements, la liste est classée par défaut du plus récent au plus ancien. En appuyant sur la touche BLEUE, vous avez la possibilité de changer l'ordre (alphabétique, par chaîne,...)

Mettre le direct en pause :

Lorsqu'un disque dur est connecté à l'arrière de l'appareil, vous avez la possibilité à tout moment de mettre une émission en pause, simplement en appuyant sur la touche PLAY/PAUSE (▶ II). Pour reprendre l'émission, appuyez à nouveau sur la touche PLAY/PAUSE.

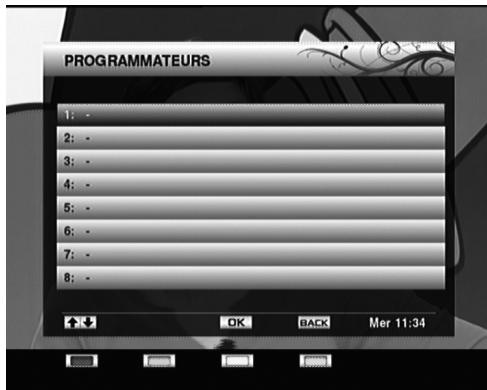

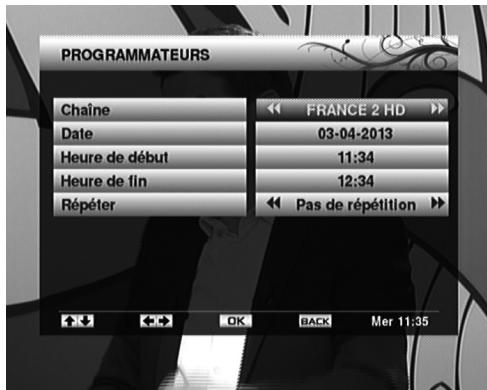

Enregistrer une émission future :

Vous pouvez programmer un allumage différé de votre terminal grâce à la touche TIMER.

• Choisissez un timer libre (par défaut le premier) et validez par OK.
• Sur la première ligne, CHOISSEZ la chaîne à enregistrer avec les flèches « » puis appuyez sur ↓ pour passer à la ligne suivante.
• Sur la ligne Date, entrez la date de l'émission à enregistrer avec les touches numériques puis appuyez sur ↓ pour passer à la ligne suivante.
• Remplissez les lignes Heure de début et Heure de fin en fonction de l'émission à enregistrer, puis validez par OK. Une ligne s'ajoute à la liste des enregistements différés. En cas d'erreur de saisie, descendez sur la ligne à modifier avec la flèche ↓ et appuyez sur la touche ROUGE.
• Appuyez sur la touche EXIT pour sortir du menu.

N'oubliez PAS de vérifier que l'espace LIBRE sur le support d'enregistrement est suffisant (au moins 3gb/h).

L'exploitation de la technologie Viaccess impose une restriction fondamentale ; vous ne pouvez relire un enregistrement qu'avec le terminal ayant servi à réaliser cet enregistrement. Vous ne pouvez pas, par exemple, le relire sur un ordinateur ni même sur un autre terminal TNTSAT, même si c'est également un ASTRELL 013135. Cette restriction prend tout son sens dans le cas d'un échange SAV suite à une panne, par exemple. Si vous souhaitez garder à long terme un enregistrement qui vous tient à cœur, nous vous conseillons de transférer vos enregistrements sur un équipement externe (magnétoscope ou graveur DVD, par exemple) via la prise péritel.

E - modifier le contrôle parental

Changer le code personnel :

• Allez dans MENU / Réglages / Contrôle parental.
• Entrez votre code PIN actuel à 4 chiffres puis validez par OK.
• Sélectionnez Modifier PIN.
• Sur la ligne Ancien PIN, entrez à nouveau votre code actuel.
• Sur la ligne Nouveau PIN, entrez votre nouveau code et confirmez-le sur la ligne Confirmer PIN.
• Appuyez, puis faites sur EXIT pour sortir des menus.

Changer le niveau moral :

• Allez dans MENU / Réglages / Contrôle parental.
• Entrez votre code PIN actuel à 4 chiffres puis validez par OK.
• Sélectionnez Niveau de moralité puis appuyez sur OK.
• Sélectionnez le nouveau réglage avec les flèches et validez par OK.
• Appuyez 4 fois sur EXIT pour sortir des menus.

Bloquer des chaînes :

Le mode de contrôle parental principal de votre terminal repose sur l'utilisation d'un niveau moral. Vous avez en plus la possibilité de bloquer une ou plusieurs chaînes, quel que soit le niveau moral de l'émission en cours. Ceci est particulièrement utile si vous installez des chaînes supplémentaires du satellite Astra, alors que certaines n'indiquent pas de niveau moral, tout en diffusant des contenus réservés à un public averti.

Allez dans MENU / Réglages / Contrôle parental - Entrez votre code PIN actuel à 4 chiffres puis OK. - Sélectionnez Verrouiller/déverrouiller les chaînes. - Sélectionnez la chaîne à bloquer avec les flèches et validez par OK. - Vous pouvez sélectionner de la sorte autant de chaînes que vous voulez. - Appuyez 4 fois sur EXIT pour sortir des menus.

F - Revenir aux réglages usine :

En cas de problème inexpliqué dans le fonctionnement de l'appareil, la première chose à faire est de revenir aux réglages usine.

• Allez dans MENU / Réglages / Maintenance.
• Entrez votre code PIN à 4 chiffres puis OK.
• Sélectionnez Réinitialisation et validez par OK.
• Confirmez en sélectionnant Oui avec la flèche et validez par OK.

Patientez, le terminal va redémarrer comme neuf.

A - installer des chaînes supplémentaires

Votre terminal est principalement conçu pour l'offre de service TNTSAT. Toutefois, il vous permet d'accéder à toutes les chaînes gratuites. Si vous êtes en appartement, et que votre installation permet de recevoir le satellite Hot Bird, vous pouvez vous référer au paragrapphe 11 page 24 relatif au paramétrage d'un commutateur; il n'est pas possible d'ajouter des chaînes payantes, même lorsqu'elles sont cryptées en Viaccess.

Nous attirons votre attention sur le fait qu'un grand nombre de chaînes étrangères diffusent des contenus réservés à un public adulte, sans le déclarer au moyen des codes CSA. Dans ce cas, le blocage parental par niveau de moralité ne fonctionne pas. Pour protégér vos enfants de contenus nuisibles à leur épanouissement, il est impératif d'activer le blocage par châne, tel que déscrit au paragraph 7-E page 15.

• Allez dans MENU / Réglages / Recherche des chaînes.
• Entrez votre code PIN à 4 chiffres puis OK.
• Sélectionnez Recherche Complète des chaînes et validez par OK.
• Patientez quelques minutes.
• Les nouvelles chaînes sont ajoutées à partir du numéro 1000.

B - Écouter les radios

Si vous procédez à une recherche complète sur Astra comme indiqué au paragraphe précédent, vous ajouterez également des radios.

Pour accéder aux radios, appuyez simplement sur la touche TV/R. Si vous utilisez une télécommande universelle qui ne possède pas cette touche, vous pouvez également y accéder dans MENU /liste des chaîns.

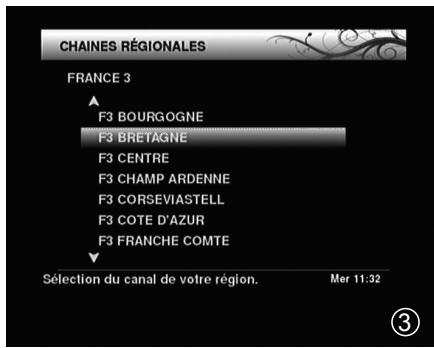

C - changer la chaîne régionale

• Allez dans MENU / Réglages / Recherche des chaînes.
• Entrez votre code PIN à 4 chiffres puis OK.
• Sélectionnez Chaînes régionales et validez par OK.
• Sélectionnez le dégroupage régional voulu à l'aide des flèches puis validez par OK.

D - Gérer la liste de favoris

Vous pouvez créer une liste de chaînes favorites. Cette option a surtout du sens lorsque vous avez procédé à une recherche complète sur Astra, ce qui vous apporte des centaines de chaînes supplémentaires, dont la plupart ne vous intéresseront pas.

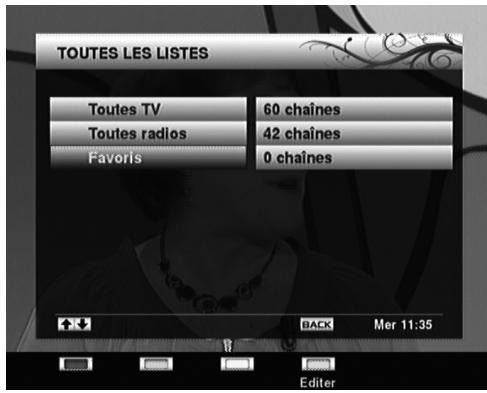

Créer une liste de chaînes favorites :

• Allez dans MENU / liste des chaînes.
• Descendez sur Favoris avec la flèche ↓.
• Appuyez sur la touche EDIT pour afficher le menu d'édition de la liste. La liste de toutes les chaînes apparaît à gauche. Vous pouvez changer cette liste avec les touches ROUGE et VERTE, et afficher par exemple toutes les radios.
• Sélectionnez une à une avec les flèches ▽ ▼ les chaînes à ajouter à la liste de Favoris, en validant par OK à chaque fois.
• Lorsque votre sélection est terminée, appuyez 3 fois sur EXIT pour quitter tous les menus.

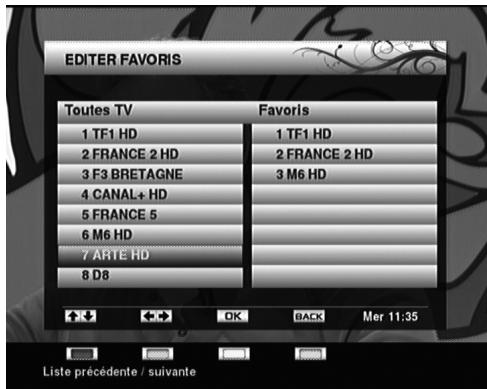

Modifier une liste de chaînes favorites :

• Allez dans MENU / liste des chaînes.
• Descendez sur Favoris avec la flèche ↓.
• Appuyez sur la touche EDIT pour afficher le menu d'édition de la liste.
• Appuyez sur la flèche > pour déplacer le curseur dans la liste de droite. Pour supprimer une chaîne, sélectionnez-là avec les flèches
• Pour déplacer une chaîne, sélectionnez-là avec les flèches puis appuyez sur OK, déplacez-la à l'endroit où vous pouvez et appuyez à nouveau sur OK.

Passer en mode favoris :

Appuyez simplement sur la touche LIST pour passer en mode Favoris. Les touches CH + / CH - permettent de passer d'une chaîne à la suivante, au sein du groupe de Favoris. En appuyant sur la touche OK, vous faites apparaitre la liste de Favoris.

Sortir du mode favoris :

• Allez dans MENU / liste des chaînes.
• Remontez sur la première ligne avec la flèche.
• Validez par OK.

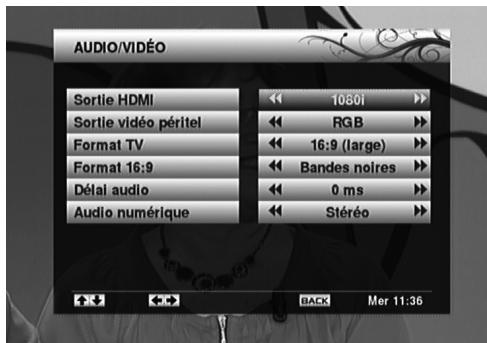

E - Régler l'image

Le MENU / Réglages / Réglage audio/vidéo permet différents réglages de l'image.

• Le Format TV est celui que vous avez sélectionné lors de l'installation. Ne désissez jamais 16:9 si vous avez un écran 4:3.
• Le Format 16:9 vous permet de déterminer comment les images 4:3 seront affichées sur votre téléviseur 16:9. En mode Bandes noires, une bande noire s'affiche à gauche et à droite de l'image pour fournir une image

non déformée. En mode Zoom, l'image sera zoomée pour occuper tout l'écran, avec la perte des parties droite et gauche de l'image. Utilisez le mode Automatique si votre téléviseur est capable de compresser lui-même en mode LetterBox (assez rare).

• Le Mode vidéo est en PAL par défaut, ce qui fonctionne sur l'immense majorité des téléviseurs. Dans certains cas rares, notamment avec les derniers téléviseurs, il peut être utile de régler ce paramètre en SECAM.

F - mise à jour

Votre terminal est équipé d'une technologie permettant une mise à jour par l'antenne.

Si cela s'avère utile ou nécessaire, nous procéderons à une mise à jour du terminal en diffusant le nouveau logiciel sur le satellite Astra. À chaque allumage, l'appareil vérifie s'il y a lieu de mettre à jour la liste des chaînes ou le logiciel.

Si un nouveau logiciel est disponible, vous verrez apparaitre une page de mise

• Appuyez simplement sur la touche OK de la télécommande puis patientez.
• À l'issue de la mise à jour, l'écran de droite apparait, confirmant que le terminal a bien été mis à jour.
• Appuyez sur OK pour redémarrer.

Mise à jour - terminée

11856 MHz: mise-à-jour trouvée, 2403440 bytes.

Mise à Jour terminée.

Appuyez sur OK pour redémarrage.

G - Régler le son

Votre terminal possède une sortie audio numérique (S/PDIF) permettant de le relier à un système Home-Cinema. Par défaut, cette sortie fournit un signal stéréo (PCM), la plupart des chaînes n'émettant qu'en stéréo.

Si vous réglez le paramètre Audio Numérique dans le MENU / Réglages / Réglage audio/vidéo sur Dolby Digital, la sortie S/PDIF fournira un son Dolby Digital dès que la chaîne en cours propose un tel son, c'est le cas, par exemple, en permanence, de NRJ12.

En mode Dolby Digital, le son n'est plus régulable avec les touches VOL▼▲ mais par le réglage volume de votre Home-Cinema.

H - changer la langue de l'émission

Certaines émissions (des films ou séries, en particulier) sont diffusées en multi-audio. Vous avez par exemple le besoin d'entre la regarder en VF ou en VO. La touche AUDIO permet de passer d'une langue à l'autre. Attention, ce n'est pas toujoursisible qu'une langue apparait quand vous appuyez sur AUDIO que la bande son associée est émise. Par exemple, certaines chaînes signalent en permanence un son "anglais" bien que l'anglais soit disponible uniquement sur certains émissions.

I - activer les sous-titres

Appuyez simplement sur la touche S-T pour activer les sous-titres. Dans certains cas, les sous-titres sont disponibles en plusieurs langues. Appuyez alors plusieurs fois sur S-T pour balayer les langues disponibles. Un signe (HH) à la fin de la langue repère un sous-titrage pour sourds et malentendants.

Pour désactiver les sous-titres, appuyez sur S-T jusqu'à ce que Arrêt apparaisse.

J - explorer la carte viaccess

Le menu Lecteur Viaccess vous permet d'accéder à des données inscrites sur la carte à puce, voire de les modifier. Clairement, nous vous conseillons de ne pas vous y aventurer si vous ne maîtrisez pas le sujet, ces menus sont principalement destinés au SAV. Sachez simplement que votre carte est verrouillée avec un code secret (0000) qui est disjoint du code PIN que vous choisissez lors de l'installation du terminal.

9 - Questions / réponses

J'ai un problème d'image ou de son sur la sortie HDMI.

Connectez le téléviseur à l'adaptateur par un cordon péritel, afin d'accéder aux menus. Allez dans MENU / Réglages / Réglages audio/vidéo et essayez les différentes possibilités de résolution offertes.

• Pourquoi l'écran reste noir ?

La chaîne que vous voulez regarder est probablement cryptée. Pour information, un opérateur peut transmettre une chaîne cryptée avec une information faisant croire au terminal qu'elle est en clair. L'inverse est possible, comme pour Canal + pendant les heures en clair.

• La télécommande fonctionne mal.
• Remplacez les piles par des piles neuves.
• Veillez à vous éloigner au moins d'un mètre de l'appareil.

10 - Installation d'une parabole

Ce paragraphe vous explique comment installer une parabole, au cas où votre parabole n'est pas pointée vers Astra 19°E, ou si vous avez acheté votre terminal dans un kit à installer soi-même.

A - Choix de l'emplacement et assemblage de la parabole

Quel que soit votre choix d'installation, la fixation doit être stable et verticale.

• En cas d'obstacle, respectez la règle des distances expliquée ci-contre.
• Pour l'assemblage de la parabole, réferez-vous à la notice fournie dans le sachet de visserie joint à la parabole.

ATTENTION : Veuillez manipuler la parabole avec précaution car le pourtour peut s'avérer coupant.

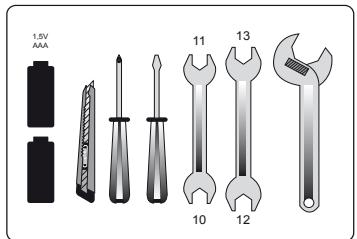

B - Éléments et outils nécessaires :

1 - Parabole 2 - Visserie / Fixation 3 - Bras d'offset 4 - LNB universal 5 - Mât ou bras de départ 6 - Terminal numérique avec télécommande 7 - TV PAL / SECAM 8 - Cordon HDMI 9 - Fiches F 0 - Câble spécial satellite, (du câble Ø minimum recommandé : 6,8mm)

Du câble TV standard ne convient pas.

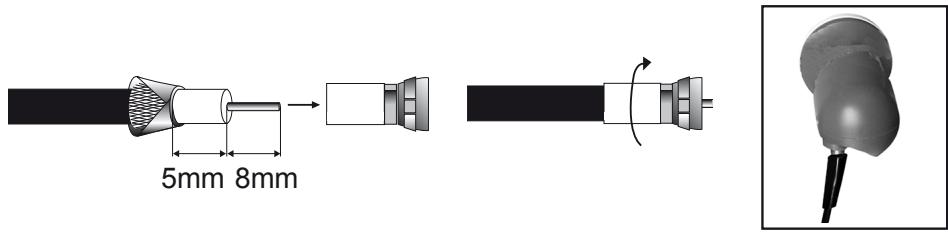

• La fiche doit se visser sur le feuillard aluminium. Veillez à ce qu'il n'y ait pas un brin de la tresse en contact avec l'âme centrale du cable coaxial.
• Lorsque votre installation sera terminée, n'oubliez pas d'isoler le LNB avec de la pâte d'isolation ou, à défaut, du gel silicone (voir photo ci-dessous).

Les LNB mal isolés ou pas isolés du tout ne sont pas couverts par la garantie.

D - montage de la tête (LNB)

Votre et peut contenir different types de LNB.

• Dans tous les cas, n'enlevez jamais le capuchon de protection du cornet. La fiche F n'étant pas étanche, veillez à isoler correctement le LNB avec de la pâte spéciale ou un manchon d'isolation. À défaut, vous pouvez utiliser du gel silicone. Les LNB mal isolés (scotch, shatterton...) ou pas isolés du tout ne sont pas couverts par la garantie Astrell.

E - branchements

Effectuez les branchements expliqués au paragraphe 4 page 7 et suivez l'installation jusqu'au deuxième écran vous indiquant le niveau du signal (2 page 8).

F - calage / orientation de la parabole

• Mettez la parabole en position verticale, dirigée approximativement vers le SUD.
• Inclinez la parabole de vers l'arrière (environ 2 cm sur le haut de la parabole).
• Faites tourner très lentement la parabole de 1/4 de tour vers la droite puis 1/4 de tour vers la gauche en 30 à 40 secondes tout en surveillant le téléviseur.
• Si le niveau ne monte pas, inclinez de nouveau la parabole de (cela vous fait au total) et recommencez le même balayage.
• Procédez ainsi par pas de jusqu'à l'obtention d'un signal maximal.
• Serrez les écrous en veillant à ne pas dégrader le signal par un serrage asymétrique.
• Une fois l'antenne correctement fixée, affinez la position du LNB (en rotation et en profondeur) de manière à encore optimiser la qualité de réception.
• Appuyez sur OK pour poursuivre l'installation. Si vous êtes correctement calé sur Astra, le terminal va vous demander de choisir la région pour France 3. Poursuivez l'installation comme indiqué page 7 de la notice, et serrez les écrous de l'antenne en veillant à ne pas la décaler.

Note : il est tout à fait possible que vous vous arrêtiez sur un autre satellite qui émet un signal à la même fréquence qu'Astra.

Une barre de qualité qui monte ne signifie donc pas nécessairement que vous êtes sur Astra. Dans ce cas, quand vous lancez l'installation, le terminal va vous afficher un message «Transpondeur principal non trouvé. Recherche complète en cours». Le plus simple est d'éteindre le terminal avec la touche MARCHÉ/ARRÊT pendant la recherche de chaînes, puis de recommencer.

Si vous laissez la recherche aller au bout, poursuivez l'installation, avec une liste de chaînes vide ou erronée, puis réinitialisez l'appareil comme indiqué au paragraphe 7F page 15.

11 - Pilotage d'un commutateur

Votre terminal est prévu pour capter le satellite Astra. Dans certains immeubles, le réseau de distribution satellite est tel qu'il faut déclarer la présence d'un commutateur DiSEqC. Lorsque c'est le cas, allez dans MENU / Réglages / Recherche des chaînes / code PIN / Réglages de l'antenne.

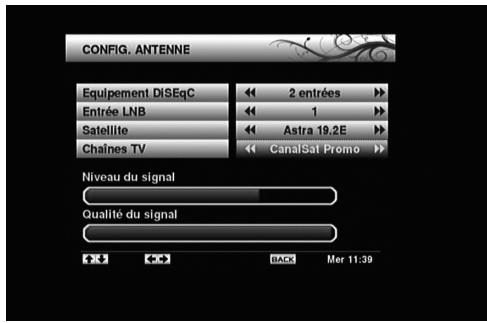

Sur la première ligne Commutateur DiSEqC, appuyez sur la flèche « pour sélectionner 2 entrées, l'écran est tel que l'image ci-contre :

Si votre installation fournit Astra sur l'entrée 1, vous verrez le niveau et la qualité de réception monter. Dans le cas contraire, sélectionnez Hot Bird pour l'entrée 1, montez sur la ligne Entrée LNB pour sélectionner 2 et mettez Astra sur la ligne satellite.

Si aucune solution ne fonctionne, contactez votre syndic de copropriété pour connaître le schéma de distribution satellite dans votre immeuble.

Note : ce réglage permet également de piloter les installations individuelles multi-satellites grâce à un commutateur DiSEqC 1.0 à 2 ou 4 entrées, ou un LNB monobloc Astra/Hot bird.

12 - Télécommandes universelles

Les télécommandes universelles doivent être programmées avec un code (généralement à 3 ou 4 chiffres) pour fonctionner avec un appareil donné. C'est le fabricant de la télécommande universelle qui désigne ce code, et non le fabricant de l'appareil à commander. Notre terminal étant de conception récente, il se peut que certaines télécommandes universelles ne le pilotent pas, même si le constructeur fournit des codes Astrell. Si aucun code Astrell ne fonctionne, essayez une recherche automatique. Si la recherche automatique échoue, c'est probablement que les codes de votre terminal n'ont pas été mis dans la télécommande universelle. Nous vous remercions de comprendre que Astrell ne pourrait pas vous aider sur les codes d'une télécommande universelle qui n'est pas de la marque Astrell. Il est recommandé de contacter le fabricant de la télécommande universelle.

Caractéristiques techniques

Caracteristiques du tuner :
Plage de fréquences	950MHz - 2150MHz
Niveau d'entrée	-65 dBm à -25 dBm
Entrée	IEC 60169-24
Impédance d'entrée	75 Ω ± 5%
Niveau de protection contre les surtensions	6 kV
Agilité en fréquence autour de la fréquence nominale	± 10 MHz
Temps d'acquisition du signal	140 ms max
AFC	± 2 MHz
Coefficient de réflexion	10 dB
Caracteristicques de l'alimentation LNB :
Courant max LNB	350 mA
Tension de polarisation verticale	de 12.5 V à 14 V
Tension de polarisation horizontale	de 17 V à 19 V
Rapport cyclique	50% ± 5%
Fréquence de tonalité	22 kHz
Amplitude	0.65 V + 0.25 V/- 0.10 V
Temps de montée	10 μs ± 5μs
Caracteristicques de la démodulation DVB-S2 :
Constellation	QPSK / 8PSK (CCM)
Roll Off	0.20, 0.25, 0.35
Pilote	Gestion des pilotes
Débit de symboles	10~30 MS/s
FEC	2/3, 3/4, 3/5, 5/6, 8/9, 9/10
Longueur paquet	64,8 kb
Caracteristicques du décodage MPEG :
Format du paquet de transport	MPEG-2 ISO/IEC 13818 (Specification du Transport Stream)
Modes de compression Video gérés	MPEG-2 MP@ML MPEG-2 MP@HL MPEG-4 MP@L3 MPEG-4 HP@L4
Modes de compression Audio gérés	MPEG-1 Layer I, MPEG-1 Layer II Dolby Digital, Dolby Digital Plus
Fréquences d'échantillonnage	de 32 kHz, 44,1 kHz et 48 kHz
Résolution video SD	720x576i
Résolution video HD	1920x1080i, 1280x720p
Consommation :
En fonctionnement	7W (hors consommation LNB et HDD)
En veille	0,5W
Port USB :
Courant max	500 mA
DOLBY DIGITAL PLUS Fabriqué sous licence de Dolby Laboratories. Le terme Dolby et le sigle double-D sont des marques commerciales de Dolby Laboratories.

Garantie

Tous les éléments de votre pack dédié à l'offre de service TNTSAT (terminal, carte, télécommande, alimentation secteur) sont garantis un an écours.

En cas de panne, contactez votre revendeur.

Dans la mesure du possible, ne séparez pas le terminal de la carte qui vous a été fournie lors de l'achat.

Pour que la garantie soit valable, conservez une photocopie de la facture ou du ticket de caisse

Réf. du matériel : Terminal satellite Numérique (013135)

Date d'achat :

N° de série :

ASTRELL

BP1 Tauxigny 37310

[e-mail]

Fabriqué hors Union Européenne

Ce logo signifie qu'il ne faut pas jeter les appareils hors d'usage avec les ordures ménagères. Les substances dangereuses qu'ils sont susceptibles de contenir

peuvent nuire à la santé et à l'environnement. Faites reprendre ces appareils par votre distributeur ou utilisez les moyens de collecte sélective mis à votre disposition par votre commune.

Astrell
