UNIVERSAL REAR VIEW CAMERA - Caméra de recul BLAUPUNKT - Notice d'utilisation et mode d'emploi gratuit

Marque	BLAUPUNKT
Modèle	UNIVERSAL REAR VIEW CAMERA
Type de produit	Caméra de recul
Alimentation	12 V CC (via feux de recul)
Format vidéo	NTSC (pour utilisation avec Lucca)
Angle de vue	Env. 120° (estimation standard)
Résolution	720 x 480 pixels (estimation standard)
Dimensions (approximatives)	2 x 2 x 2 cm (corps de la caméra)
Poids (approximatif)	50 g
Matériau du boîtier	Plastique noir
Fonctions principales	Aide à la vision lors des manœuvres de recul
Montage	Sur plaque d'immatriculation ou support rotule (optionnel, réf. 7620500024)
Entretien et nettoyage	Chiffon doux non pelucheux, humide, sans produit chimique
Sécurité	Ne pas utiliser sur véhicules de plus de 7,5 t ; déconnecter la batterie avant montage
Réinitialisation	Effectuer un reset sur l'écran Lucca en cas de dysfonctionnement
Pièces détachées et réparabilité	Support rotule disponible en option ; pas de pièces réparables par l'utilisateur
Garantie	Valable dans l'Union Européenne ; conditions sur www.blaupunkt.de
Informations générales	Fabriqué par Blaupunkt GmbH, Robert-Bosch-Str. 200, D-31139 Hildesheim, Allemagne

FOIRE AUX QUESTIONS - UNIVERSAL REAR VIEW CAMERA BLAUPUNKT

Comment installer la caméra de recul ?

Déconnectez la borne négative de la batterie avant toute opération. Fixez la caméra à l'arrière du véhicule en utilisant le support rotule optionnel (réf. 7620500024) si nécessaire. Ne percez pas de trous sans vérifier l'absence de câbles ou de réservoirs. Branchez l'alimentation sur les feux de recul (12 V).

Que faire si l'image de la caméra ne s'affiche pas ?

Vérifiez les connexions électriques et que les feux de recul sont allumés. Pour un écran Lucca, assurez-vous que le format vidéo est réglé sur NTSC. Si le problème persiste, effectuez une réinitialisation (Reset) de l'écran Lucca.

La caméra peut-elle être utilisée sur un poids lourd ?

Non, l'utilisation comme système de recul n'est pas autorisée sur les véhicules dont le poids dépasse 7,5 tonnes.

Comment nettoyer l'objectif de la caméra ?

Utilisez un chiffon doux non pelucheux, légèrement humide, sans aucun produit chimique. Essuyez délicatement pour ne pas rayer l'objectif.

Quel type de support est recommandé pour le montage ?

Le support rotule optionnel (réf. 7620500024) est recommandé pour un montage flexible et sécurisé. Assurez-vous que la caméra ne dépasse pas des contours extérieurs du véhicule.

La caméra est-elle compatible avec tous les écrans ?

La caméra délivre un signal vidéo NTSC standard. Elle est compatible avec la plupart des moniteurs et écrans de recul, notamment ceux de la gamme Lucca de Blaupunkt.

Comment éviter les dommages lors du perçage pour le montage ?

Avant de percer, vérifiez soigneusement l'emplacement pour ne pas endommager la batterie, les câbles électriques ou la boîte à fusibles. Utilisez un détecteur de métaux si nécessaire.

Que faire si l'image présente des barres horizontales ?

Des barres horizontales peuvent apparaître en raison de perturbations électriques. Vérifiez le câblage et assurez-vous qu'il est correctement isolé et éloigné des sources d'interférence.

La caméra dispose-t-elle d'une vision nocturne ?

Le manuel ne précise pas de vision nocturne. La caméra est conçue pour une utilisation diurne avec un éclairage suffisant. En conditions de faible luminosité, les feux de recul du véhicule peuvent aider.

Comment obtenir un support technique ou des pièces de rechange ?

Pour tout support, contactez la hotline Blaupunkt. Les conditions de garantie et les pièces détachées sont disponibles sur le site www.blaupunkt.de. Le support rotule est référencé sous le numéro 7620500024.

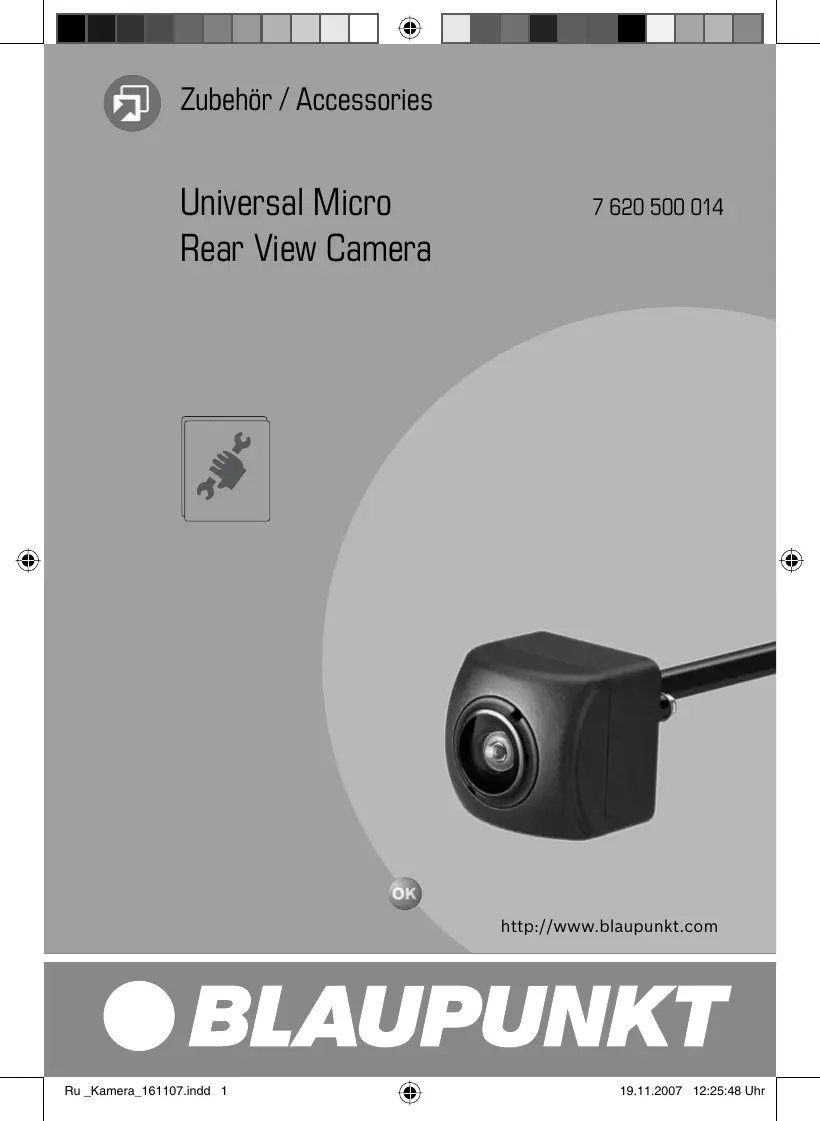

MODE D'EMPLOI UNIVERSAL REAR VIEW CAMERA BLAUPUNKT

Caractéristiques techniques. 3

Montage. 4

Exemple de branchement. 5

ITALIANO. 8

Dotazione. 3

Dati tecnici. 3

Montaggio. 4

Notre garantie s'étend à tous les produits achetés à l'intérieur de l'Union Européenne. Vous en trouvez ces conditions sur notre site Internet : www.blaupunkt.de. Vous pourrez aussi les obtenir en vous adressant à :

Blaupunkt GmbH

Hotline

Robert-Bosch-Str. 200

D-31139 Hildesheim

Consignes de sécurité

! Déconnectez la borne moins de la batterie durant les opérations de montage et de raccordement.

Respectez les consignes de sécurité du constructeur automobile (airbag, système d'alarme, ordinateur de bord, antidémarrage).

En perçant des trous, veiller à ne pas endommager les pièces du véhicule telles que la batterie, les câbles ou la boîte à fusibles. Nous déclinerons toute responsabilité pour les dommages dus à un montage incorrect, une utilisation inadéquate ou inappropriée.

L'utilisation comme système de recul n'est pas autorisée sur les véhicules dont le poids est supérieur à 7,5 tonnes.

Remarques

Le système de caméra de recul est un système d'aide à la vision qui ne dispense pas de jeter un coup d'œil dans les rétroviseurs et par-dessus l'épaule.

Pendant le calcul de l'itinéraire, l'image de la zone arrière peut s'afficher avec un certain retard.

L'image peut présenter des barres horizontales.

Éviter de soumettre les câbles et la caméra à des contraintes mécaniques.

Pour nettoyer l'objectif de la caméra, toujours utiliser un chiffon doux, non pelucheux, humide et sans produit chimique.

Montage

Toujours choisir l'emplacement de montage de manière à ce que la caméra ne dépasse pas des contours extérieurs du véhicule.

La sécurité de montage devrait être garantie par l'utilisation d'un support approprié. Le support de caméra à rotule disponible en option peut être utilisé. Référence 7620500024

Protéger tous les trous percés contre la rouille et les entrées d'eau.

Pour le Lucca, régler le format vidéo sur NTSC.

Si, contre toute attente, le système ne fonctionnait plus, effectuer une réinitialisation (Reset) du Lucca.

Recyclage et récupération

Nous vous invitons à utiliser les programmes de récupération et de collecte mis en place pour recycler le

produit.

Sous réserve de modifications !
