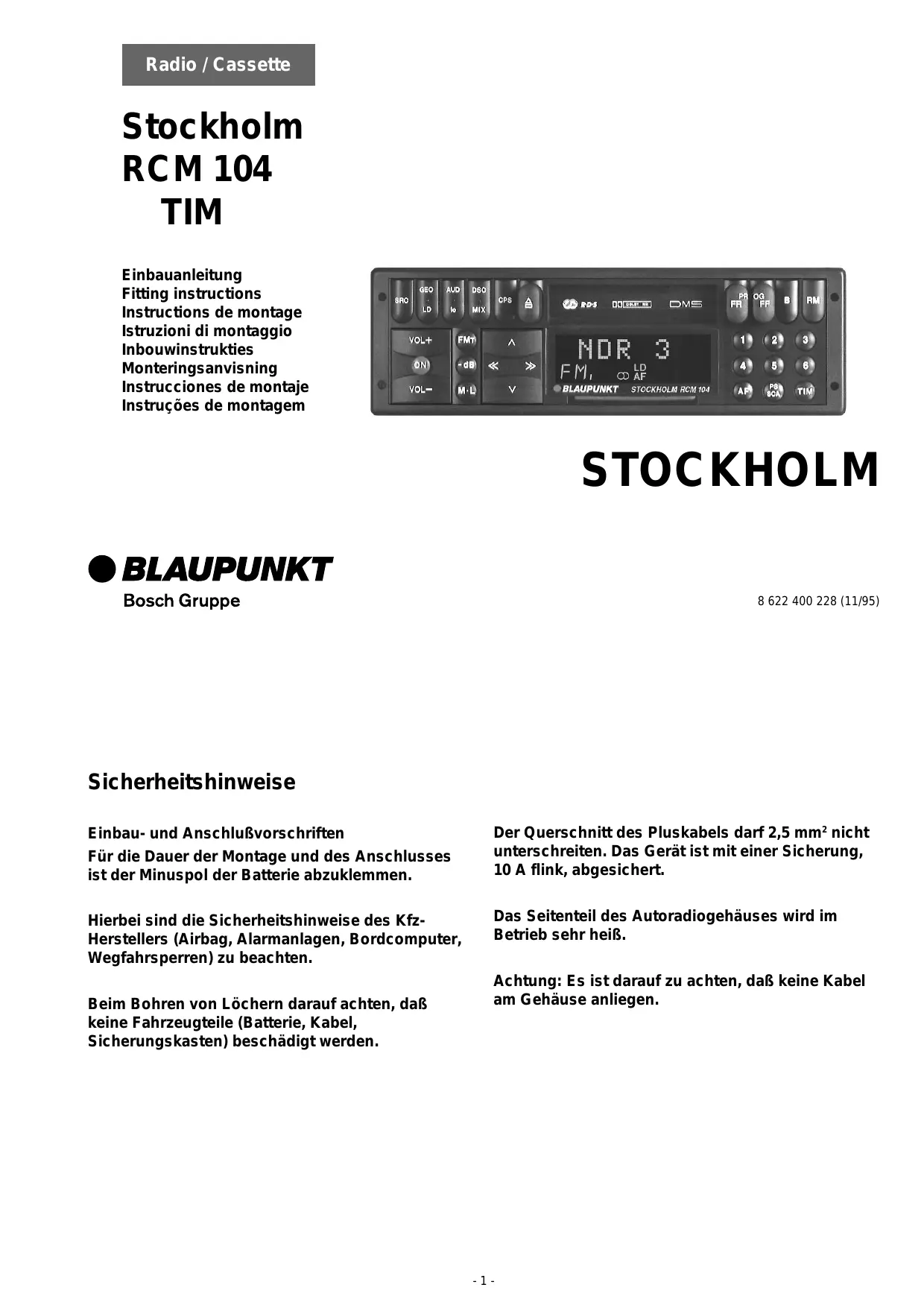

MODE D'EMPLOI STOCKHOLM RCM 104 BLAUPUNKT
Instructions de montage
Instructions de montage et de branchement
Pendant le montage et le branchement des appareils, il convient de déconnecter le pôle négatif de la batterie.
Veiller à ce qu'aucun élément de voiture (tel que la batterie, les cables, les porte-fusibles) ne soit endommagé par le perçage des trous.
La section du câble positif ne doit pas être inférieure à 2,5 mm². L'appareil est protégé par l'intermédiaire d'un fusible à déclenchement rapide 10 A. Ne pas utiliser le câble positif installé de l'usine.
Le panneau de l'autoradio s'échauffe considérablement pendant l'opération.
Attention: Alors faire attention qu'aucun câble ne touche le boîtier.
Ne pas utiliser les connecteurs positifs/négatifs prévus dans le véhicule.
Utiliser le câble de raccordement 7 607 884 093 pour réaliser la connexion, voir figs. 4, 5.
Dans certains véhicules Mercedes, une fiche à 10 pôles se trouve dans le compartiment.
Cette fiche ne doit pas être connectée à l'autoradio ; sinon le positif de connexion pour l'antenne/l'amplificateur donnera court-circuit à la masse et une piste conductive dans l'autoradio brûlera.
À l'aide du support inclus dans le jeu de montage, vous pouvez monter le poste dans des voitures qui disposent d'une découpe DIN de 182 x 53 mm, d'une profondeur de 175 mm et d'une épaisseur du tableau de bord de 5,2 - 6,3 mm autour des éclisses de montage, voir fig. 1.
Blaupunkt livre des jours de montage spéciaux pour les voitures courantes avec des découvertes différentes pour les appareils 50 / 52mm
Veuillez donc vérifier les mesures de la découpe de votre voiture et, si nécessaire, commander un jeu de montage spécial, p. ex. Audi A4/A6/A8: 7 608 0214 73.
En utilisant des jours d'installation pour des postes de 52 mm, il faut utiliser 4 plaques de distance, numéro de référence 8 601 055 056, fig. 1a.
Préparation pour l'installation d'autoradio
Monter l'autoradio dans la découpe autoradio prévue d'origine.
Ouvrir la découpe autoradio (dégager le compartiment ou le cache factice) ou élargir la découpe à 182 × 53 mm.
Saisir derrière la découpe autoradio et essayer lesquelles des éclisses de montage peuvent être courbées.
Note: si possible, courber toutes les éclisses de montage.
Insérer le support dans la découpe et courber les éclisses correspondantes à l'aide d'un tournevis, voir fig. 1 et 2.
Raccordement
Indications pour le raccordement. fig. 4
Positive/negative - Raccordement. fig. 5
Raccordement de l'égaliseur et de l'amplificateur. fig. 6
Utiliser le câble d'adaptateur inclus au Amplificateur ou le câble d'adaptateur 7607874003.
Raccordement des haut-parleurs:
4 H-P (4 Ω/25 W).. fig. 7
Raccordement de CD-Player. fig. 8/9
Utiliser le câble d'adaptateur inclus au changeur CD ou le bloc de raccordement.
Raccordement de la télécommande IR RC-05....... fig. 10
Utiliser le câble de raccordement livré avec la télécommande IR, le cas échéant, le câble de raccordement 7 607 647 093 et 7 607 648 000.
L'emploi d'un tiroir extractible n'est pas possible en utilisant la télécommande IR.
Lorsqu'il s'agit d'une voiture équipée d'un extractible (p. ex. Opel), il faut démonter l'extractible monté dans la voiture.
Montage de l'autoradio
Insérer l'autoradio par devant dans le support et pousser jusqu'à ce que les ressorts d'arrêt s'enclenchent à droite et à gauche (clic distinct audible).
Démontage de l'autoradio
Insérer les étriers dans les trous préparés du cache à droite et à gauche jusqu'à ce que vous entendiez un clic distinct (les ressorts latéraux sont déverrouillés).
Retirer l'appareil à l'aide des deux étriers, voir fig. 3.
Note
Des étriers verrouillés ne peuvent être enlevés qu'après avoir retiré l'appareil.
Indications pour le raccordement, fig. 4
Ne pas raccorder le câble de masse au pôle négatif de la batterie.
Faire passer le cable de masse à un point de masse approprié (boulon de carrosserie, tôle de carrosserie) et raccourcir le cable à la longueur convenable.
Enlever le matériel isolant du bout de câble et attacher la cosse de câble fourchée (si nécessaire, soudez-la).
Dégripper la peinture du point de masse et l'enduire d'une couche de graissé à graphite (important pour une bonne connexion à la masse).
Visser le câble de masse.
Cable d'alimentation positive (ACC 12 v) "rt" (ignition)
Lorsque le câble plus est branché sur la borne 15 du porte-fusibles (plus branché par l'intermédiaire de la serrure de contact) en aval du fusible, l'autoradio peut être mise en/hors service à l'aide de la clé de contact. En plus, l'appareil se met automatiquement hors service au bout d'une heures pour conserver la batterie.
La logique de mise hors service au bout d'une heure n'est pas activée lorsque le plus permanent (borne 30) est connecté.
Raccordement au plus permanent "rt" (battery 12 v)
Ne pas raccorder le câble positif installé dans la voiture.
Poser le câble positif (câble rouge d'une épaisseur de 2,5 mm²) vers la batterie (éviter de passer le câble près de faisceaux de câbles). Raccorder le porte-fusible pour protéger le câble positif et l'attacher au pôle de la batterie (si nécessaire, percer un trou dans le tablier d'auvent et utiliser un passe-câble approprié).
Câble de commande (power antenna +) "ge/gn" +12V
Le câble de commande est la sortie positive connectée pour des éléments externes, p. ex. antenne à moteur.
Ne pas connecter le câble de commande à la borne 15 (plus connecté) ou à la borne 30 (plus permanent).
Câble de commande (amplificateur) "bl
Le câble de commande est la sortie positive connectée pour des éléments externes, p. ex. amplificateur, égaliseur.
Ne pas connecter le cable de commande à la borne 15 (plus connecté) ou à la borne 30 (plus permanent).
Connexion d'illumination pour des véhicules à illumination du tableau de bord réglable (réglé par positif).
Régulation en muet lors d'une conversation téléphonique (low)
"gr"
Lorsqu'on branche un téléphone, l'autoradio est automatiquement réglé muet pendant la conversation téléphonique.
Modifications réservées.
