BEDIENUNGSANLEITUNG STOCKHOLM RCM 104 BLAUPUNKT

Radio / Cassette Stockholm RCM 104 TIM Einbauanleitung Fitting instructions Instructions de montage Istruzioni di montaggio Inbouwinstrukties Monteringsanvisning Instrucciones de montaje Instruções de montagem STOCKHOLM 8 622 400 228 (11/95) Sicherheitshinweise Einbau- und Anschlußvorschriften Für die Dauer der Montage und des Anschlusses ist der Minuspol der Batterie abzuklemmen. Der Querschnitt des Pluskabels darf 2,5 mm2 nicht unterschreiten. Das Gerät ist mit einer Sicherung, 10 A flink, abgesichert. Hierbei sind die Sicherheitshinweise des KfzHerstellers (Airbag, Alarmanlagen, Bordcomputer, Wegfahrsperren) zu beachten. Das Seitenteil des Autoradiogehäuses wird im Betrieb sehr heiß. Beim Bohren von Löchern darauf achten, daß keine Fahrzeugteile (Batterie, Kabel, Sicherungskasten) beschädigt werden. Achtung: Es ist darauf zu achten, daß keine Kabel am Gehäuse anliegen.

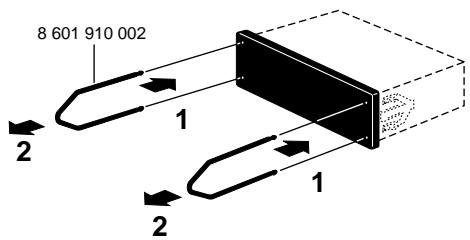

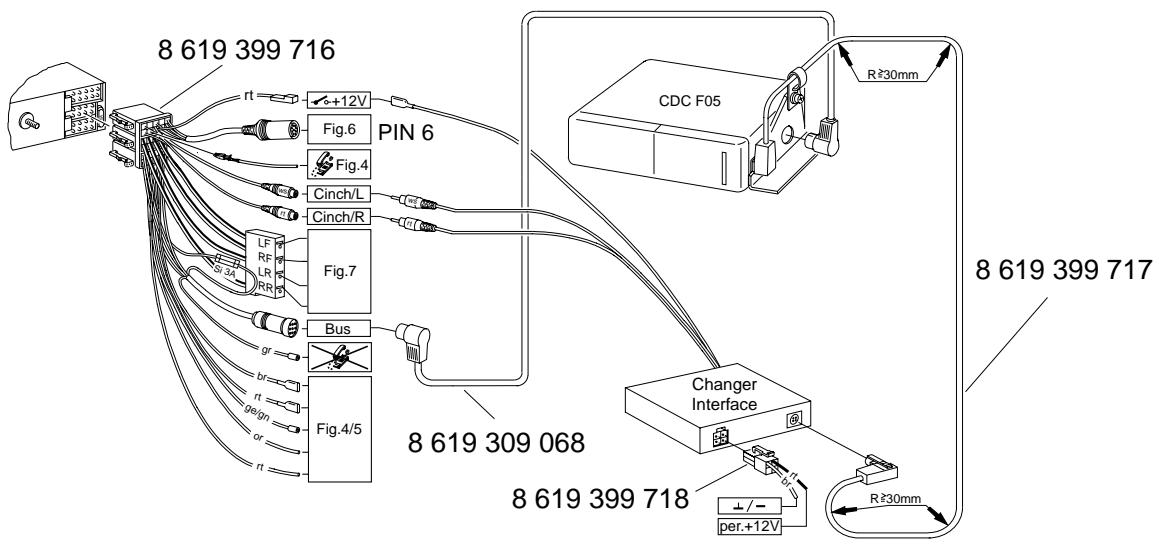

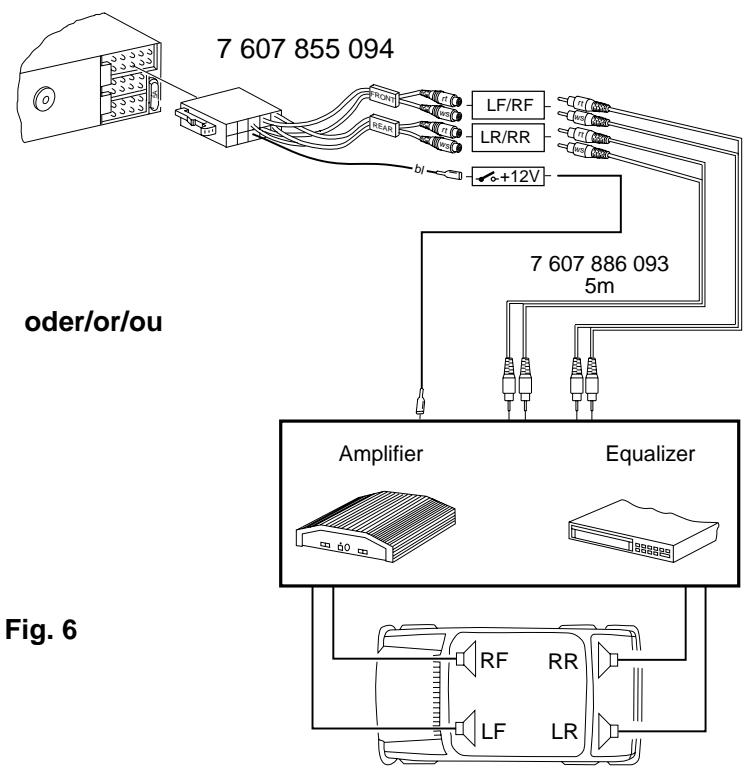

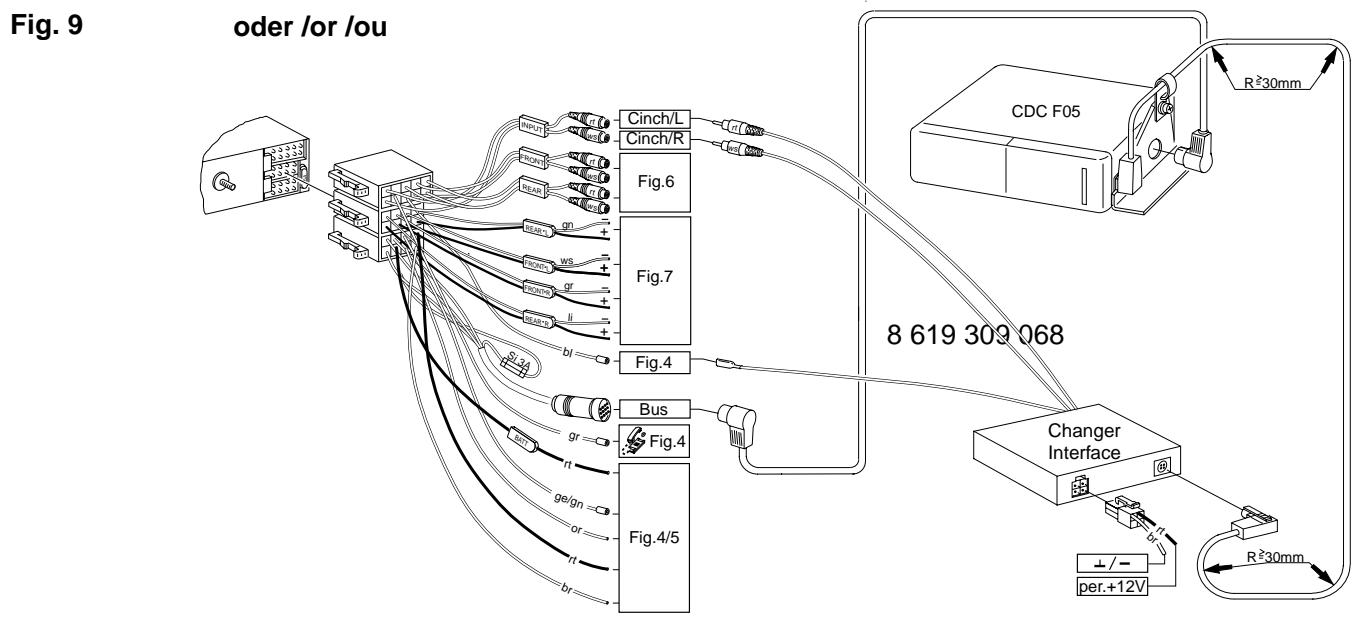

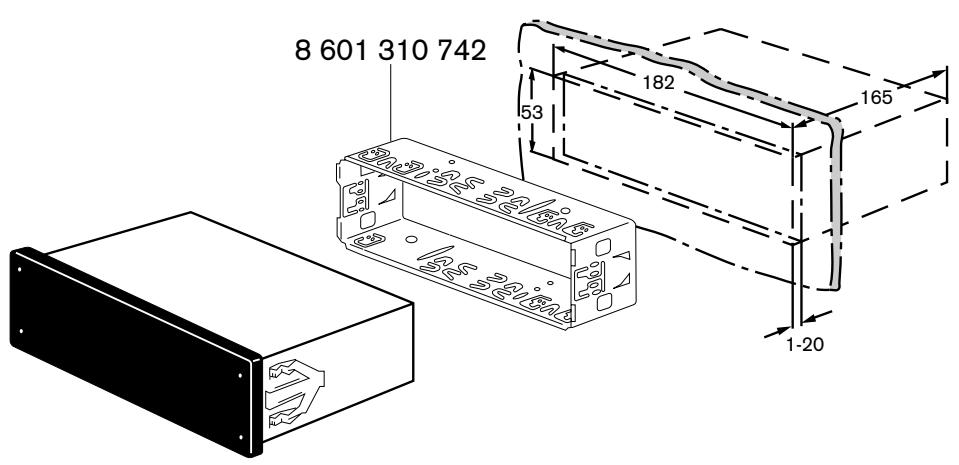

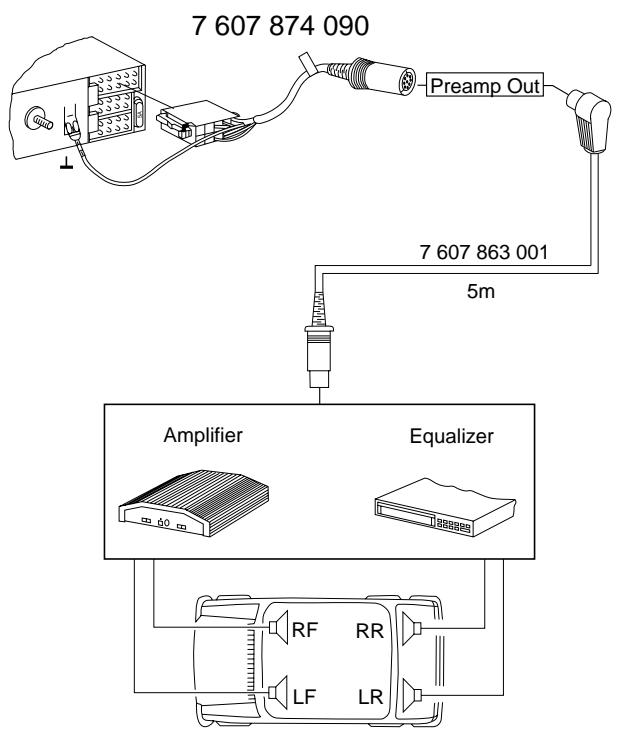

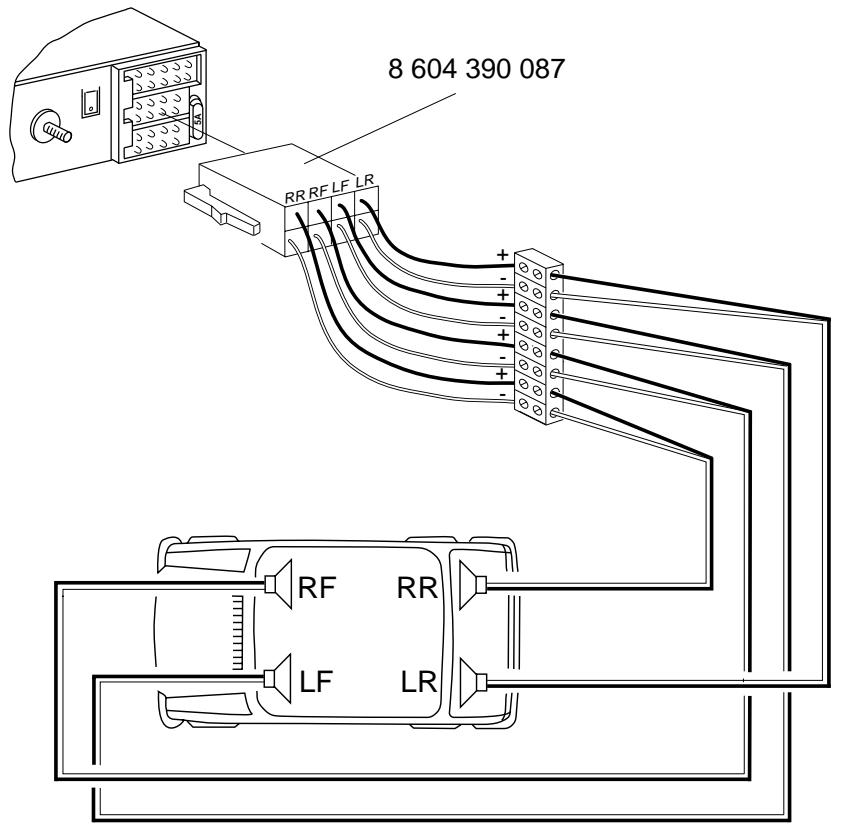

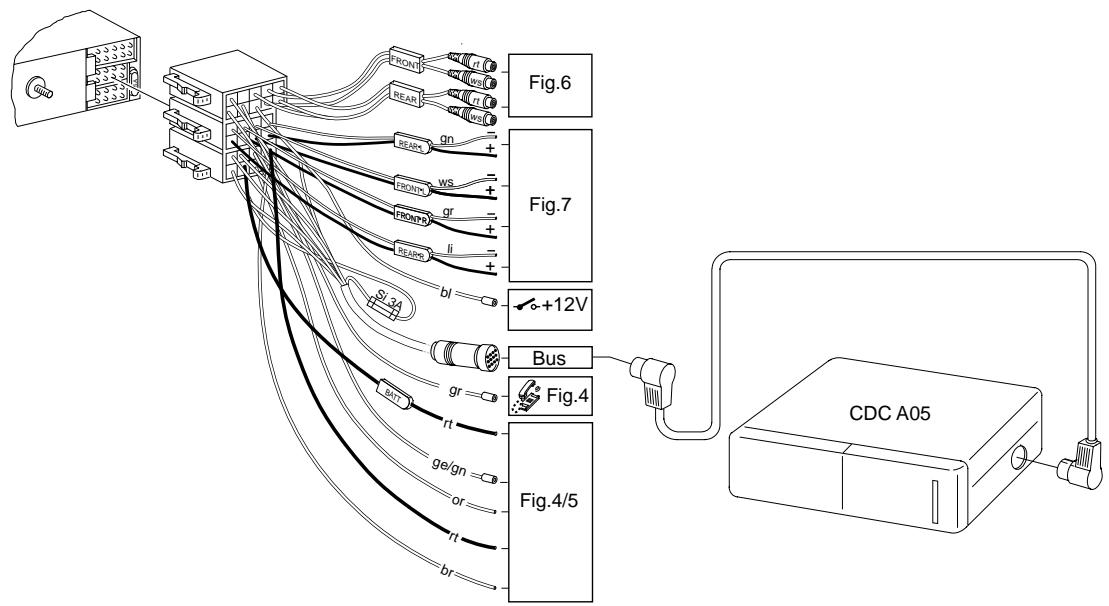

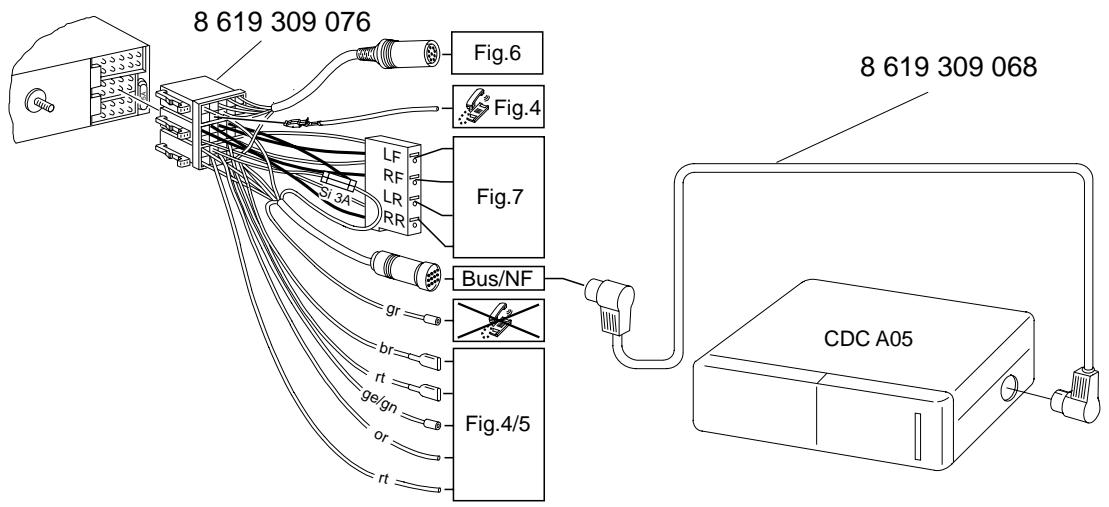

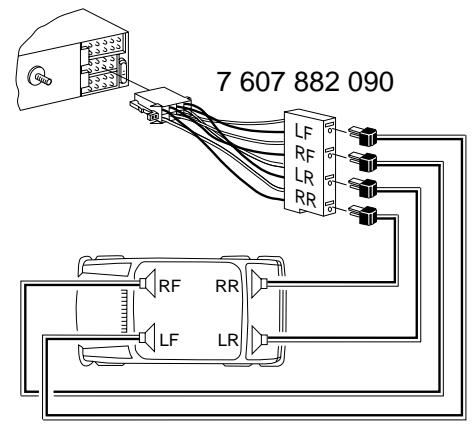

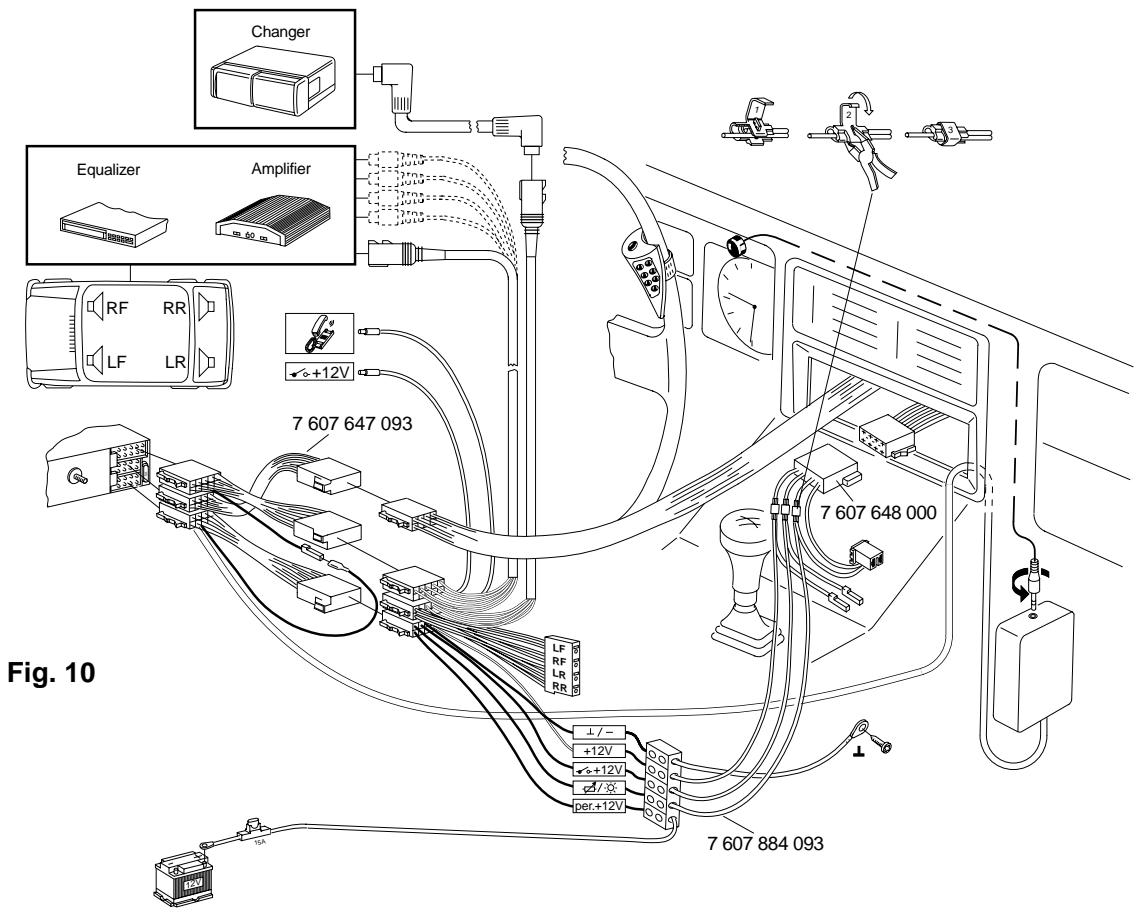

Anschlußhinweise ........................................................................ Fig. 4 Plus-/Minus-Anschluß .................................................................. Fig. 5 Equalizer- und Amplifieranschluß ................................................ Fig. 6 Anschluß mit fahrzeugseitigen Systemsteckern Fahrzeugseitige Plus-/ Minus-Systemstecker nicht verwenden. Dem Amplifier beiliegendes Anschlußkabel oder Anschlußblock 7 607 874 003 verwenden. Lautsprecheranschluß: 4 Lautsprecher (4 Ω/25 W) .................... Fig. 7 Anschluß CD-Player ................................................................. Fig. 8/9 Für den Plus- / Minusanschluß das Anschlußkabel 7 607 884 093 verwenden, Fig. 4, 5. In einigen Mercedes-Fahrzeugen liegt ein 10poliger Stecker im Einbauschacht. Dieser Stecker darf nicht am Autoradio angeschlossen werden, da sonst der Schaltplus für Antenne/Verstärker gegen Masse kurzgeschlossen wird und eine Leiterbahn im Radio aufbrennt. Hinweis: Die zum Lieferumfang dieses Autoradios gehörende Halterung ermöglicht den Einbau in Fahrzeugen mit DIN-Autoradioausschnitt von 182 x 53 mm, 165 mm Einbauraum und einer Instrumententafeldicke im Bereich der Befestigungslaschen von 1 - 20 mm, siehe Fig. 1. Für Fahrzeuge mit abweichender Einbausituation liefert Blaupunkt für die gängigsten Fahrzeuge fahrzeugspezifische Einbausätze für 50 mm Geräte. Prüfen Sie daher, ob die Einbausituation im Fahrzeug vorliegt, und verwenden Sie zum Einbau gegebenenfalls einen fahrzeugspezifischen Einbausatz, z. B. Audi A4/A6/A8: 7 608 0214 73. Autoradioeinbauvorbereitung Das Autoradio wird in den vom Fahrzeughersteller vorgesehenen Autoradioausschnitt eingebaut. Autoradioausschnitt freilegen (Ablagefach oder Blindblende ausclipsen) oder Autoradioausschnitt auf 182 x 53 mm ausarbeiten. Hinter den Autoradioausschnitt fassen und prüfen, welche Befestigungslaschen der Halterung umgebogen werden können. Hinweis: Möglichst alle Befestigunglaschen umbiegen. Halterung in den Ausschnitt einsetzen und die Befestigungslaschen mit einem Schraubendreher umbiegen, siehe Fig. 1, 2. Dem CD-Changer beiliegendes Anschlußkabel oder Anschlußblockverwenden. Anschluß IR-Fernbedienung RC-05 .......................................... Fig. 10 Das beiliegende Anschlußkabel der IR-Fernbedienung verwenden. Bei Bedarf können die Anschlußkabel 7 607 647 093 und 7 607 648 000 zusätzlich verwendet werden. Bei Verwendung der IR-Fernbedienung ist ein QuickOut-Betrieb nicht möglich. Anschluß mit fahrzeugseitigem QuickOut Bei Fahrzeugen, die fahrzeugseitig mit QuickOut ausgerüstet sind (z.Z. Opel), muß die fahrzeugseitige QuickOut ausgebaut werden. Autoradioeinbau Autoradio von vorn in die Halterung einsetzen und einschieben, bis die seitlichen Rastfedern rechts und links arretieren (deutliches Knacken hörbar). Autoradioausbau Bügel links und rechts in die vorhandenen Löcher der Blende stecken und so weit eindrücken, bis deutliches Knacken zu hören ist (seitliche Federn entriegelt). Gerät an den beiden Bügeln herausziehen, siehe Fig. 3. Hinweis: Eingerastete Bügel können nur nach Herausziehen des Gerätes entfernt werden. Änderungen vorbehalten! Illustrationen / Illustrations / Ilustraciones / Illustrazioni / Illustrationer / Afbeeldingen / Ilustraçoes

Die Ersatzteile (8 ... ... ...) sind über den zentralen Ersatzteilversand (VKD3), Ulmer Straße, 3014 Laatzen 1, zu beziehen. / Spare parts (8 ... ... ...) are obtained via central parts dispatch: (VKD3), Ulmer Straße, 3014 Laatzen 1. / Pour la fourniture des pièces de rechange (8 ... ... ...), s’adresser au centre des pièces détachées, (VKD3), Ulmer Straße, 3014 Laatzen 1.

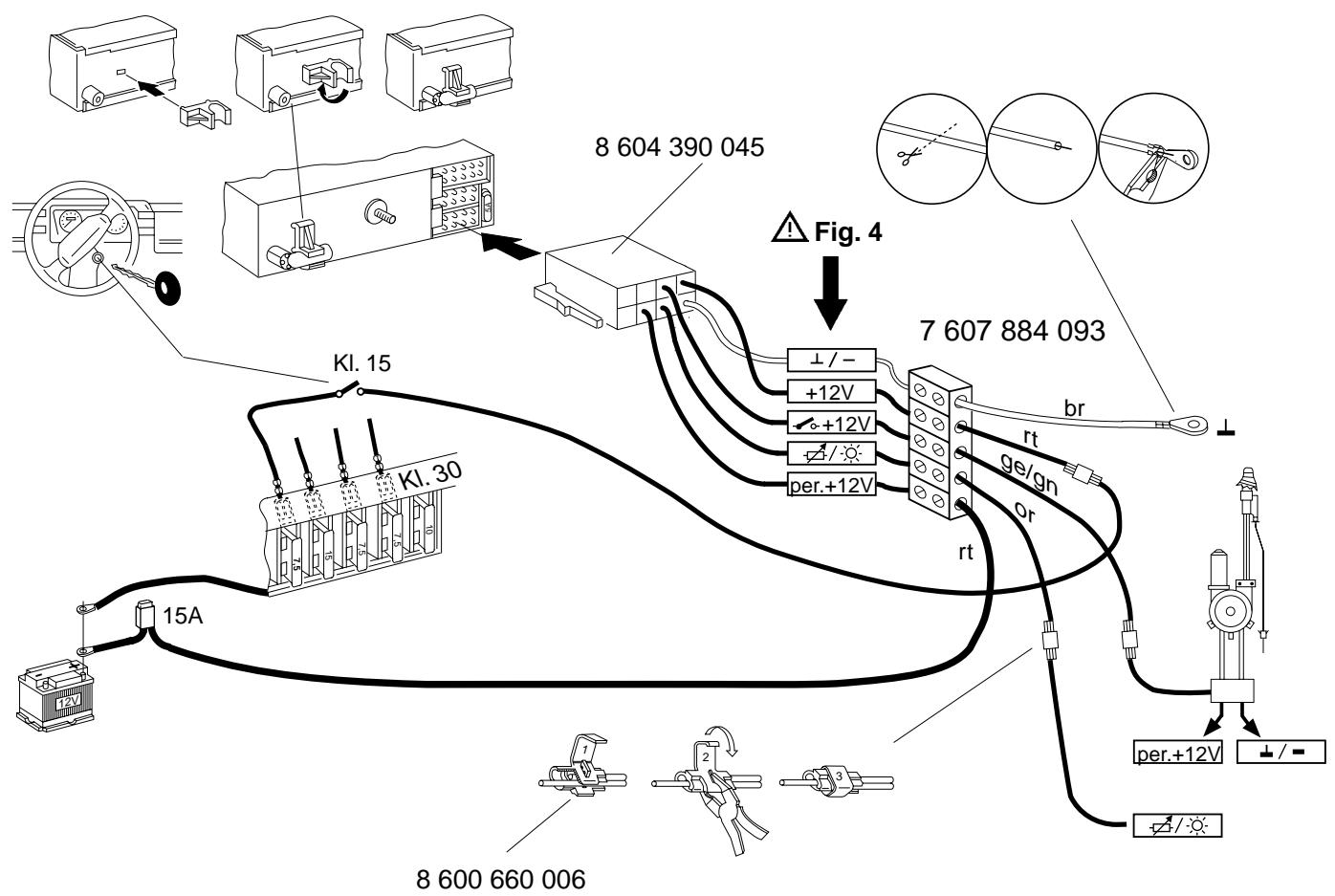

Anschlußhinweise, Fig. 4

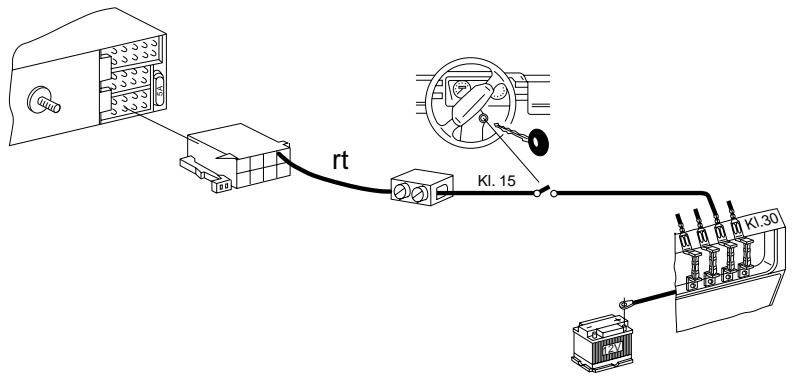

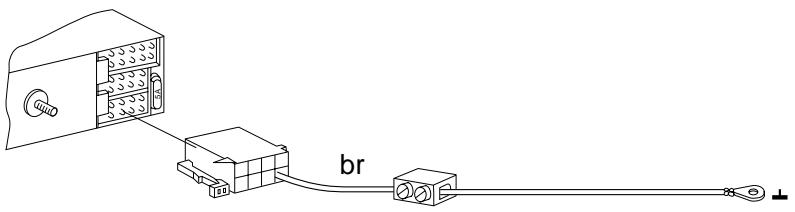

Masseanschluß (Ground) Massekabel nicht am Minuspol der Batterie anklemmen. Massekabel zu einem geeigneten Massepunkt verlegen (Karosserieschraube, Karosserieblech) und entsprechend Massepunkt kürzen. Massekabel abisolieren und Krallenkabelschuh anschlagen (ggf. nachlöten). Kontaktfläche des Massepunktes metallisch blank kratzen und mit Graphitfett einfetten (wichtig für gute Masseverbindung). Massekabel anschrauben. +12V Wird das Pluskabel am Sicherungshalter Kl.15 (Plus über Zündschloß geschaltet) hinter der Sicherung angeschlossen, so ist das Ein- und Ausschalten des Autoradios über Zündung möglich. Außerdem schaltet das Gerät zum Schutz der Batterie automatisch nach einer Stunde aus. Die Stunden-Logik wird nicht aktiviert, wenn Dauerplus (Kl.30) angeschlossen wird.

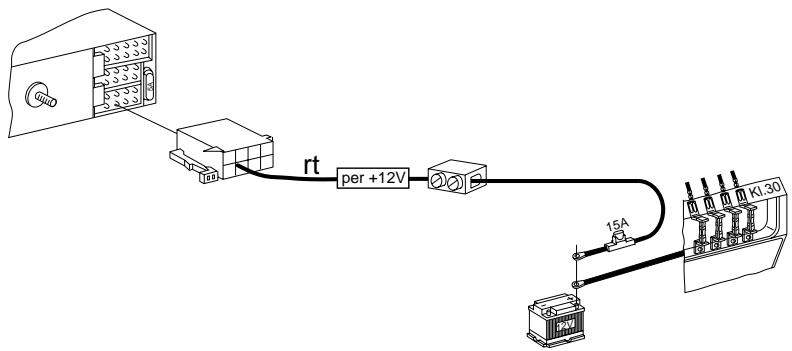

Dauerplusanschluß (Battery + 12 V) Störfreier Massepunkt

Fahrzeugseitiges Pluskabel nicht anschließen. per +12V Pluskabel (rot) mit starkem Querschnitt (2,5 mm2) zur Batterie verlegen (Kabel nicht unmittelbar an Kabelbäumen verlegen). Sicherungshalter zur Absicherung des Pluskabels anschließen und am Pluspol der Batterie anklemmen (ggf. Loch in Spritzwand bohren und entsprechend Kabeldurchführung verwenden). Kl.30 15A 12V +12V

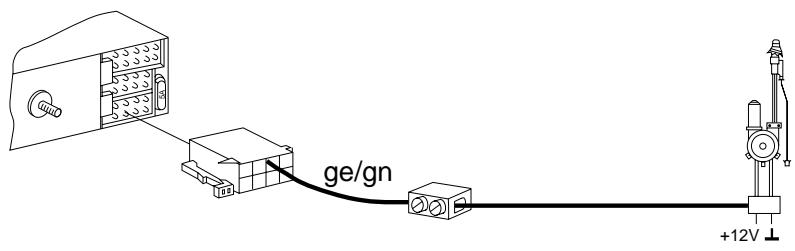

Steuerkabel (Power Antenna +) Das Steuerkabel ist der geschaltete Plusausgang für externe Komponenten z.B.: Motorantenne. Das Steuerkabel nicht an Klemme 15 (Plus geschaltet) oder Klemme 30 (Dauerplus) anschließen. ge/gn +12V +12V

Steuerkabel (Amplifier) Das Steuerkabel ist der geschaltete Plusausgang für externe Komponenten z.B.: Verstärker/Equalizer. Das Steuerkabel nicht an Klemme 15 (Plus geschaltet) oder Klemme 30 (Dauerplus) anschließen.

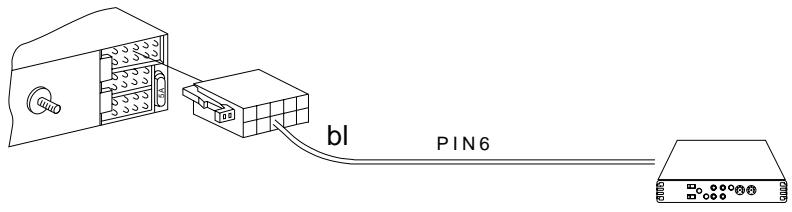

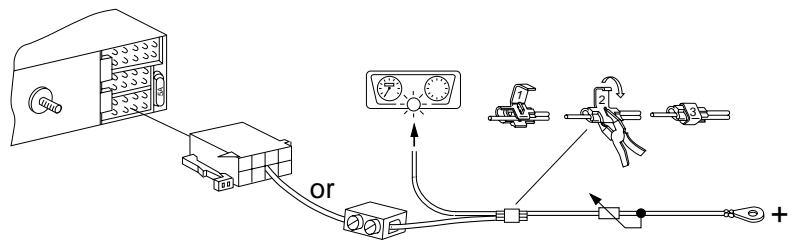

Beleuchtungsanschluß (Illumination)

Beleuchtungsanschluß für Fahrzeuge mit regelbarer Instrumentenbeleuchtung (plusgeregelt).

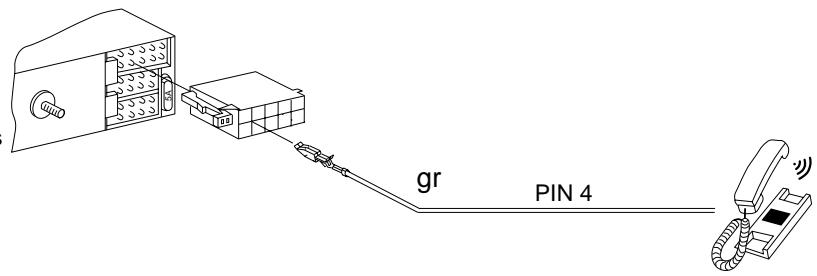

Telefon Mute (low) Bei Anschluß eines Telefons wird das Autoradio während des Telefonierens stummgeschaltet.

Die Ersatzteile (8 ... ... ...) sind über den zentralen Ersatzteilversand (VKD3), Ulmer Straße, 3014 Laatzen 1, zu beziehen. / Spare parts (8 ... ... ...) are obtained via central parts dispatch: (VKD3), Ulmer Straße, 3014 Laatzen 1. / Pour la fourniture des pièces de rechange (8 ... ... ...), s’adresser au centre des pièces détachées, (VKD3), Ulmer Straße, 3014 Laatzen 1.
