MPA 680 - Amplificateur audio BLAUPUNKT - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil MPA 680 BLAUPUNKT au format PDF.
| Type | Amplificateur audio |
| Marque | Blaupunkt |
| Modèle | MPA 680 |
| Dimensions (L x l x H) | 200 x 55 x 400 mm |
| Alimentation | 12 V DC (batterie véhicule) |
| Puissance max (Quadro, 4Ω) | 4 x 140 W |
| Puissance max (Quadro, 2Ω) | 4 x 200 W |
| Puissance max (Stéréo, 4Ω) | 2 x 340 W |
| Puissance RMS (Quadro, 4Ω) | 4 x 55 W |
| Puissance RMS (Quadro, 2Ω) | 4 x 100 W |
| Puissance RMS (Stéréo, 4Ω) | 2 x 150 W |
| Modes de fonctionnement | Quadro, Stéréo, Tri-mode |
| Filtre passe-haut | 50 – 500 Hz |
| Filtre passe-bas | 50 – 250 Hz |
| Sensibilité d'entrée | 0,3 – 4 V |
| Rapport signal/bruit | > 90 dB |
| Atténuation d'interférence | > 100 dB |
| Impédance haut-parleurs | 2 – 4 Ω |
| Réponse harmonique | 20 Hz – 50 kHz |
| Section câble recommandée | ≥ 6 mm² |
| Fusible intégré | Oui |
| Installation recommandée | Sous sièges ou coffre, fixation professionnelle |
| Sécurité | Déconnecter batterie avant installation ; fusible à <30 cm de la batterie |
| Entretien et nettoyage | Nettoyer avec un chiffon sec ; éviter l'humidité |
FOIRE AUX QUESTIONS - MPA 680 BLAUPUNKT
Questions des utilisateurs sur MPA 680 BLAUPUNKT
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Amplificateur audio au format PDF gratuitement ! Retrouvez votre notice MPA 680 - BLAUPUNKT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil MPA 680 de la marque BLAUPUNKT.

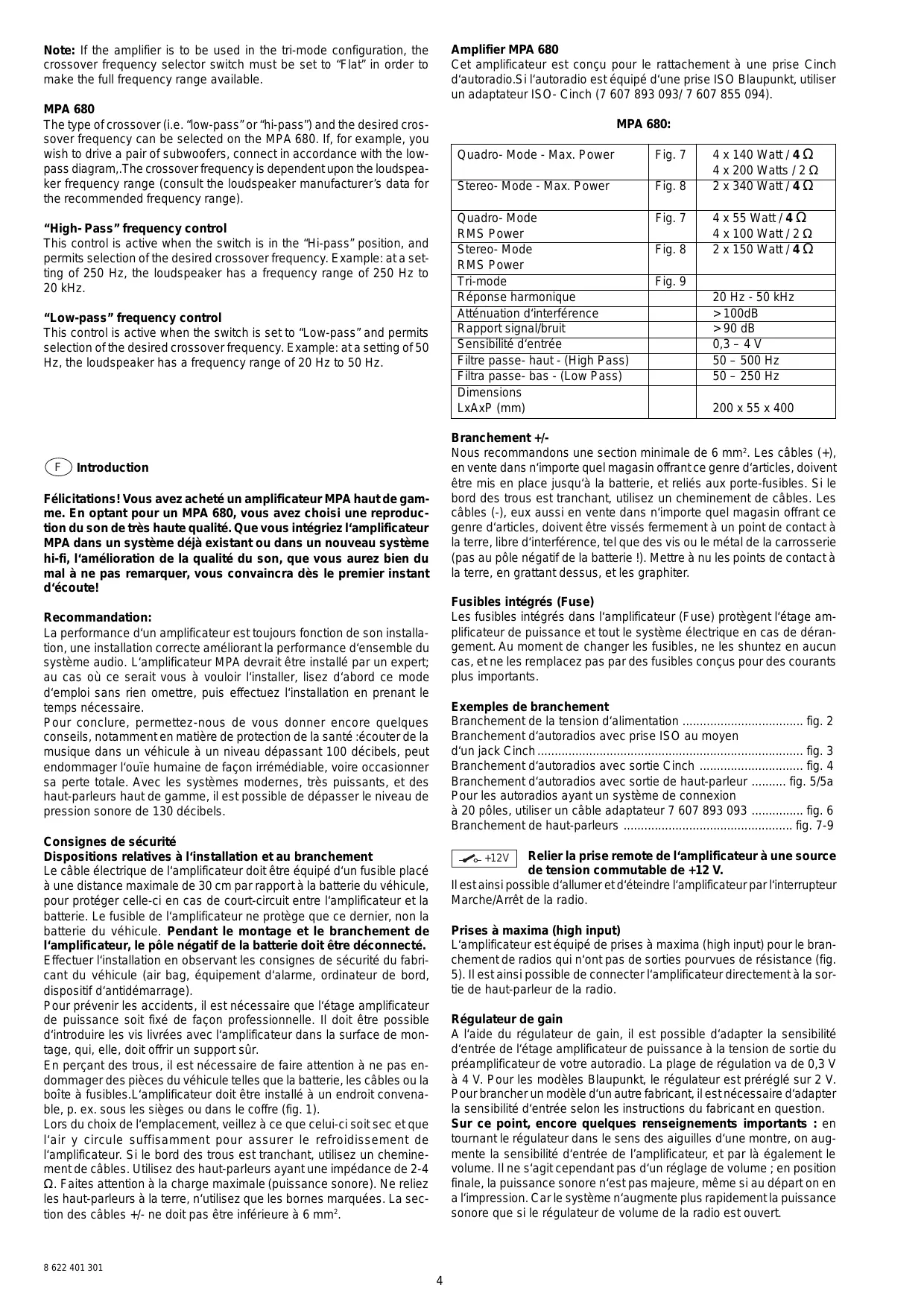

MODE D'EMPLOI MPA 680 BLAUPUNKT
Félicitations! Vous avez acheté un amplificateur MPA haut de gamme. En optant pour un MPA 680, vous avez besoin une reproduction du son de très haute qualité. Que vous intégrgiez l' amplificateur MPA dans un système déjà existant ou dans un nouveau système hi-fi, l'amélioration de la qualité du son, que vous aurez bien du mal à ne pas remarquer, vous convaincraès le premier instant d'écoute!
Recommendation:
La performance d'un amplificateur est toujours fonction de son installation, une installation correcte améliorant la performance d'ensemble du système audio. L'amplificateur MPA devrait être installé par un expert; au cas où ce serait vous à pouvoir l'installer, lisez d'abord ce mode d'emploi sans rien omettre, puis effectuez l'installation ennant le temps nécessaire.
Pour conclude, permettez-nous de vous donner encore quelques conseils, notamment en matière de protection de la santé :écouter de la musique dans un vehicule à un niveau dépassant 100 décibels, peut endommager l'ouïe humaine de façon irrémédiable, voir occasionner sa perte totale. Avec les systèmes modernes, très puissants, et des haut-parleurs haut de gamme, il est possible de dépasser le niveau de pression sonore de 130 décibels.
Consignes de sécurité
Dispositions relatives à l'installation et au branchement
Le cable électrique de l'amplificateur doit être équipé d'un fusible place à une distance maximale de 30 cm par rapport à la batterie du vehicule, pour protégger celle-ci en cas de court-circuit entre l'amplificateur et la batterie. Le fusible de l'amplificateur ne protège que ce dernier, non la batterie du vehicule. Pendant le montage et le branchement de l'amplificateur, le pole négatif de la batterie doit être déconnecté. Effectuer l'installation en observant les consignes de sécurité du fabricant du vehicule (air bag, équipement d'alarme, ordinateur de bord, dispositif d'antidémarrage).
Pour prévenir les accidents, il est nécessaire que l'étage amplificateur de puissance soit fixé de façon professionnelle. Il doit être possible d'introduire les vis livrées avec l'amplificateur dans la surface de montage, qui, elle, doit offrir un support sûr.
En perçant des troux, il est nécessaire de faire attention à ne pas endommager des pieces du vehicule telles que la batterie, les cables ou la boîte à fusibles. L' amplificateur doit être installé à un endroit convenable, p. ex. sous les sièges ou dans le coffre (fig. 1).
Lors du可以选择 l'emplacement, voirlez à ce que celui-ci soit sec et que l'air y circule suffisamment pour assurer le refroidissement de l'amplificateur. Si le bord des trous est tranchant, utilisez un cheminement de cables. Utilisez des haut-parleurs ayant une impédance de 2-4 Ω. Faites attention à la charge maximale (puissance sonore). Ne reliez les haut-parleurs à la terre, n'utilisez que les bornes marquées. La section des cables +/- ne doit pas être inférieure à 6 mm².
Amplifier MPA 680
Cet amplificateur est conçu pour le rattachement à une prise Cinch d'autoradio. Si l'autoradio est équipé d'une prise ISO Blaupunkt, utiliser un adaptateur ISO-Cinch (7 607 893 093/ 7 607 855 094).
MPA 680:
| Quadro- Mode - Max. Power | Fig. 7 | 4 x 140 Watt / 4 Ω 4 x 200 Watts / 2 Ω |
| Stereo- Mode - Max. Power | Fig. 8 | 2 x 340 Watt / 4 Ω |
| Quadro- Mode RMS Power | Fig. 7 | 4 x 55 Watt / 4 Ω 4 x 100 Watt / 2 Ω |
| Stereo- Mode RMS Power | Fig. 8 | 2 x 150 Watt / 4 Ω |
| Tri-mode | Fig. 9 | |
| Réponse harmonique | 20 Hz - 50 kHz | |
| Atténuation d'interférence | > 100dB | |
| Rapport signal/bruit | > 90 dB | |
| Sensibilité d'entrée | 0,3 – 4 V | |
| Filtre passe- haut - (High Pass) | 50 – 500 Hz | |
| Filtra passe- bas - (Low Pass) | 50 – 250 Hz | |
| Dimensions LxAxP (mm) | 200 x 55 x 400 |
Branchement +/-
Nous recommendons une section minimale de 6mm^2 . Les cables (+) , en vente dans n'importe quel magasin offrant ce genre d'articles, doivent être mis en place jusqu'à la batterie, et reliés aux portes-fusibles. Si le bord des trousts est tranchant, utilisez un cheminement de cables. Les cables (-) , eux aussi en vente dans n'importe quel magasin offrant ce genre d'articles, doivent être vissés fermement à un point de contact à la terre, libre d'interférence, tel que des vis ou le métal de la carrosserie (pas au pole négotif de la batterie!). Mettre à nu les points de contact à la terre, en grattant dessus, et les graphiter.
Fusibles intégrés (Fuse)
Les fusibles intégrés dans l'amplificateur (Fuse) protégent l'étage amplificateur de puissance et tout le système électrique en cas de dérangement. Au moment de changer les fusibles, ne les shuntez en aucun cas, et ne les remplacez pas par des fusibles concus pour des courants plus importants.
Examples de branchement
Branchement de la tension d'alimentation. fig. 2
Branchement d'autoradios avec prise ISO au moyen
d'un jack Cinch. fig. 3
Branchement d'autoiradios avec sortie Cinch . fig. 4
Branchement d'autoradios avec sortie de haut-parleur ....fig. 5/5a
Pour les autoradios ayant un système de connexion
à 20 pôles, utiliser un cable adaptateur 7 607 893 093 ............ fig. 6
Branchement de haut-parleurs. fig. 7-9
Relier la priseRemote de I'amplificateur a une source de tension commutable de +12V
Il est ainsi possible d'allumer et d'eteindre l'amplificateur par l'interrupteur Marche/Arrêt de la radio.
Prises à maxima (high input)
L'amplificateur est équipé de prises à maxima (high input) pour le branchement de radios qui n'ont pas de sorties pourvues de résistance (fig. 5). Il est ainsi possible de connecter l'amplificateur directement à la sortie de haut-parleur de la radio.
Regulateur de gain
A l'aide du régulateur de gain, il est possible d'adapter la sensibilité d'entrée de l'étage amplificateur de puissance à la tension de sortie du préamplificateur de votre autoradio. La plage de régulation va de 0,3 V à 4 V. Pour les modèles Blaupunkt, le régulateur est préréglé sur 2 V. Pour brancher un modele d'un autre fabricant, il est nécessaire d'adapter la sensibilité d'entrée selon les instructions du fabricant en question.
Sur ce point, encore quelques renseignements importants : en tournant le régulateur dans le sens des aiguilles d'une montre, on augmente la sensibilité d'entrée de l'amplificateur, et par là également le volume. Il ne s'agit cependant pas d'un réglage de volume ; en position finale, la puissance sonore n'est pas majorue, même si au départ on en a l'impression. Car le système n'augmente plus rapidement la puissance sonore que si le régulateur de volume de la radio est ouvert.
Branchement de haut-parleurs en « Tri-Mode »
Les amplificateurs MPA peuvent fonctionner en mode mixte mono/stéRéo (fig. 9), ce qui permet aux amplificateurs d'être utilisés tant avec des haut-parleurs satellites stéréo (féquences moyennes et hautes) qu'avac un subwoofer mono.
Ces branchements sont un peu plus compliqués, car ils demandent des répartiteurs passifs d'enceinte acoustique (non compris dans la fourniture) pour répartir les gamas des féquences entre les différents haut-parleurs.
ATTENTION: en « Tri mode » (mode mixte mono/stéroye), la charge de l'amplificateur doit être au moins de 2 ohm (haut-parleurs satellites stéroye) ou de 4 ohm (subwoofer mono). Une charge inférieure entrainerait en effet une surchauffe de l'amplificateur, l'endommageant ainsi de façon irrémédiable.
Branchement de haut-parleurs
(A cas où l'amplificateur devrait être branché à pont, vous pouvez sauter ce passage et passer immédiatement à la partie « Branchement à pont de haut-parleurs ».)
Comme pour tous les composants audio, le même prince vaut aussi pour l' amplificateur et les haut-parleurs : pour assurer une bonne reproduction des bas, il est nécessaire que les pôles soient branchés correctement. C'est pourquoit il est très important que la prise (+) de l' amplificateur soit reliée à la prise (+) du haut-parleur ; il en est de même pour le pôle négatif. En outre, il est nécessaire de veiller à ce que la voie de gauche de l' amplificateur soit connectée avec le haut-parleur de gauche, ainsi que la voie de droite avec le haut-parleur de droite. Haut-parleurs : 4 ohm (au moins 2 ohm).
Branchement à pont de haut-parleurs
L'amplificateur MPA peut être shunté pour fonctionner aussi en mode mono, ce qui permet à l'amplificateur d'être utilisé pour un ou plusieurs subwoofer, voire pour un haut-parleur pour les fréquences moyennes. Dans ce cas, l'amplificateur réunit les voies de droite et de gauche en une voie unique de sortie (sortie mono).
Remarque : l'amplificateur peut réunir les signaux de droite et de gauche seulement si les branchements RCA de droite et de gauche ont été effectués.
ATTENTION: en cas de connexion à pont, la charge d'amplificateur ne doit pas être inférieure à 4 ohm. Une charge assez faible entraîne une surchauffe ou un arrêt de l'amplificateur et risque de produit des dommages permanents.
Réglage du mode et de la zone des passages de fréquence
Remarque: si vous souhaitez utiliser l'amplificateur en « Tri-Mode », le sélecteur des fréquences de transition doit être positionné sur « Flat » pour permettre la reproduction de la gamme complète des fréquences.
MPA 680
MPA 680 permet le réglage du mode de passage de fréquence (c.-à-d. Low-Pass ou High-Pass), ainsi que celui de la fréquence d'accès désirée. Si l'on souhaite brancher p. ex. une paire de subwoofer, les réglages Low-Pass que représentée la, doivent être effectuels. La fréquence d'accès est fonction de la gamme de fréquences des haut-parleurs (voir gamme recommendée de fréquences de haut-parleur).
Réglage des fréquences High-Pass
Ce régulateur, qui est actif lorsque l'interrupteur se trouve en position « Hi-Pass», permet de régler la fréquence d'accès souhaitée. Exemple: pour un réglage sur 250 Hz, l'amplificateur aura une gamme de fréquences entre 250 Hz et 20 Hz.
Réglage des fréquences Low-Pass
Ce régulateur, qui est actif lorsqu'l'interrupteur se trouve en position « Low-Pass», permet de régler la féquence d'accès souhaitée. Ex-. emple: pour un réglage sur 50Hz , l'amplificateur aura une gamme de féquences entre 50Hz et 20Hz
