Typ	Audioverstärker
Marke	Blaupunkt
Modell	MPA 680
Abmessungen (L x B x H)	200 x 55 x 400 mm
Stromversorgung	12 V DC (Fahrzeugbatterie)
Maximale Leistung (Quadro, 4Ω)	4 x 140 W
Maximale Leistung (Quadro, 2Ω)	4 x 200 W
Maximale Leistung (Stereo, 4Ω)	2 x 340 W
RMS-Leistung (Quadro, 4Ω)	4 x 55 W
RMS-Leistung (Quadro, 2Ω)	4 x 100 W
RMS-Leistung (Stereo, 4Ω)	2 x 150 W
Betriebsmodi	Quadro, Stereo, Tri-Mode
Hochpassfilter	50 – 500 Hz
Tiefpassfilter	50 – 250 Hz
Eingangsempfindlichkeit	0,3 – 4 V
Signal-Rausch-Verhältnis	> 90 dB
Übersprechdämpfung	> 100 dB
Lautsprecherimpedanz	2 – 4 Ω
Frequenzgang	20 Hz – 50 kHz
Empfohlener Kabelquerschnitt	≥ 6 mm²
Integrierte Sicherung	Ja
Empfohlene Installation	Unter Sitzen oder im Kofferraum, professionelle Befestigung
Sicherheit	Batterie vor Installation abklemmen; Sicherung in <30 cm Abstand zur Batterie
Wartung und Reinigung	Mit einem trockenen Tuch reinigen; Feuchtigkeit vermeiden

Häufig gestellte Fragen - MPA 680 BLAUPUNKT

Wie schließe ich den Verstärker an die Batterie an?

Verbinden Sie das positive (+) Kabel des Verstärkers mit dem Pluspol der Batterie über eine Sicherungshalterung, die weniger als 30 cm von der Batterie entfernt ist. Das negative (-) Kabel muss fest an einem Massepunkt der Karosserie (nicht an der Batterie) verschraubt werden. Verwenden Sie einen Kabelquerschnitt von mindestens 6 mm².

Welchen Kabelquerschnitt sollte ich für die Stromversorgung verwenden?

Der Querschnitt der Stromkabel (+ und -) darf nicht kleiner als 6 mm² sein. Verwenden Sie hochwertige Kabel aus dem Fachhandel.

Wie stelle ich die Eingangsempfindlichkeit des Verstärkers ein?

Verwenden Sie den Gain-Regler (Bereich 0,3 V bis 4 V). Bei Blaupunkt-Autoradios ist er auf 2 V voreingestellt. Drehen Sie im Uhrzeigersinn, um die Empfindlichkeit zu erhöhen. Es handelt sich nicht um eine Lautstärkeregelung; es passt die Empfindlichkeit an die Ausgangsspannung des Autoradios an.

Wie schließe ich den Verstärker im Tri-Mode an?

Der Tri-Mode kombiniert Stereo für die Satelliten und Mono für einen Subwoofer. Stellen Sie den Filterwahlschalter auf Flat, um den gesamten Frequenzbereich wiederzugeben. Verwenden Sie passive Frequenzweichen (nicht im Lieferumfang). Die Gesamtimpedanz muss mindestens 2 Ω für die Satelliten und 4 Ω für den Subwoofer betragen.

Was ist die minimale Impedanz der Lautsprecher?

Im Normalmodus verwenden Sie Lautsprecher mit 2 bis 4 Ω. Im Brückenmodus (Mono) beträgt die Mindestimpedanz 4 Ω. Unterschreiten Sie diese Werte nicht, um eine Überhitzung zu vermeiden.

Wie verwende ich die Hoch- und Tiefpassfilter?

Der Hochpassfilter (High-Pass) lässt Frequenzen oberhalb der einstellbaren Grenzfrequenz (50-500 Hz) passieren. Der Tiefpassfilter (Low-Pass) lässt Frequenzen unterhalb (50-250 Hz) passieren. Verwenden Sie sie, um den Verstärker an die Lautsprecher anzupassen (z.B. Subwoofer mit Low-Pass).

Wie schließe ich den Verstärker im Brückenmodus (Mono) an?

Für den Mono-Betrieb verbinden Sie die linken und rechten RCA-Eingänge mit dem Autoradio. Schließen Sie den Lautsprecher an die positiven Klemmen des linken Kanals und die negativen Klemmen des rechten Kanals an (oder gemäß Schaltplan). Die Lastimpedanz darf 4 Ω nicht unterschreiten.

Welche Sicherungen werden verwendet und wie tausche ich sie aus?

Der Verstärker ist mit integrierten Sicherungen ausgestattet. Verwenden Sie beim Austausch Sicherungen gleichen Typs und gleicher Nennleistung. Überbrücken Sie diese niemals und verwenden Sie keine Sicherungen mit höherer Stromstärke.

Wie vermeide ich Gehörschäden mit diesem Verstärker?

Das Hören von Musik mit mehr als 100 dB kann Ihr Gehör irreversibel schädigen. Mit diesem Verstärker kann der Schalldruckpegel 130 dB überschreiten. Verwenden Sie eine vernünftige Lautstärke und machen Sie Pausen.

Wo sollte ich den Verstärker im Fahrzeug installieren?

Installieren Sie den Verstärker an einem trockenen und gut belüfteten Ort, z.B. unter den Sitzen oder im Kofferraum. Befestigen Sie ihn fest mit den mitgelieferten Schrauben. Achten Sie darauf, bei der Installation keine Kabel oder Tanks zu durchbohren.

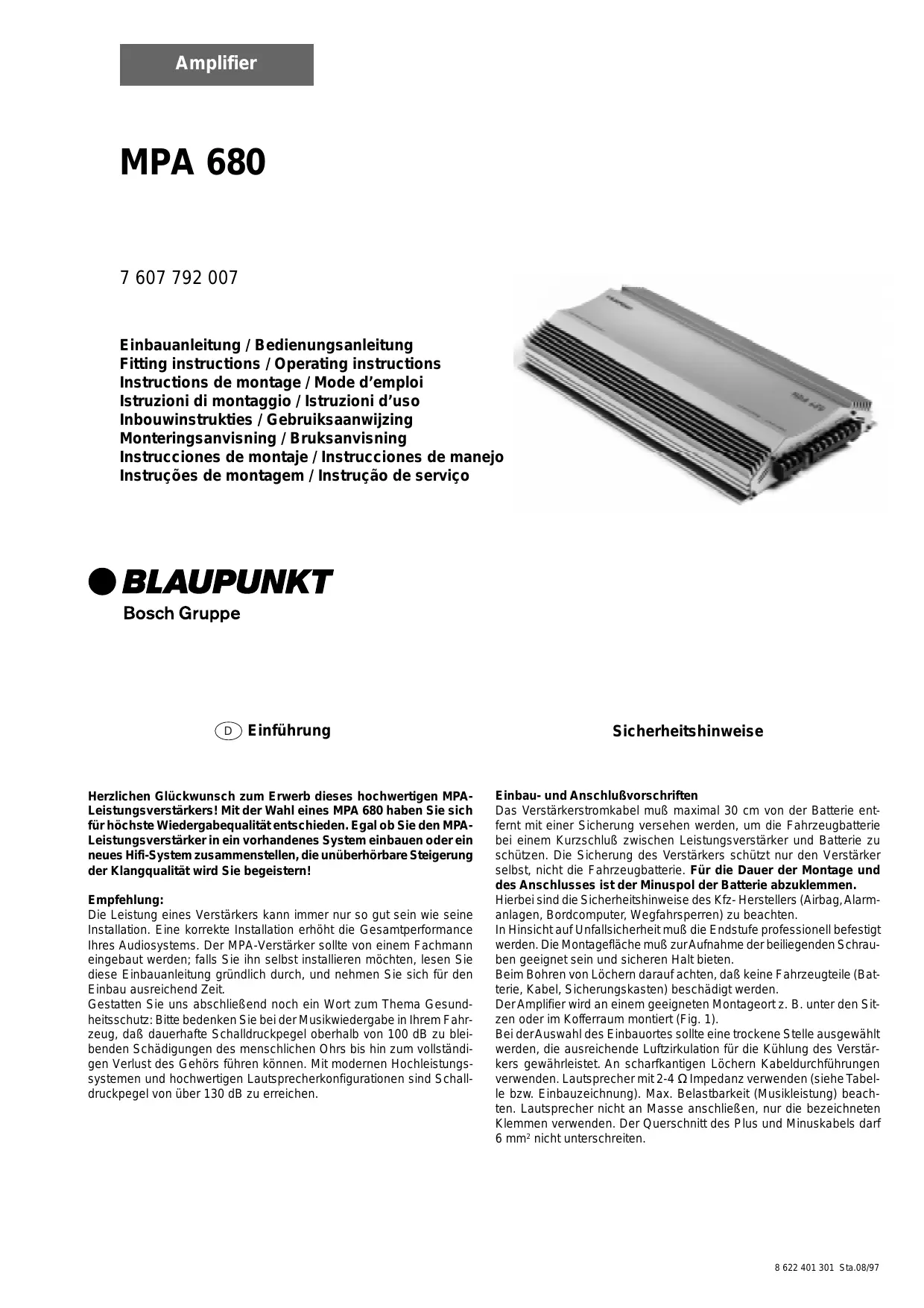

BEDIENUNGSANLEITUNG MPA 680 BLAUPUNKT

Herzlichen Glückwunsch zum Erwerb dieses hochwertigen MPA-Leistungsverstärkers! Mit der Wahl eines MPA 680 haben Sie sich für höchste Wiedergabequalität entschieden. Egal ob Sie den MPA-Leistungsverstärker in ein vorhandenes System einbauen oder ein neues HiFi-System zusammenstellen, die unüberhörbare Steigerung der Klangqualität wird Sie begeistern!

Empfehlung:

Die Leistung eines Verstärkers kann immer nur so gut sein wie seine Installation. Eine korrekte Installation erhöht die Gesamtperformance Ihres Audiosystems. Der MPA-Verstärker sollte von einem Fachmann eingebaut werden; falls Sie ihn selbst installieren möchten, lesen Sie diese Einbauanleitung gründlich durch und nehmen Sie sich für den Einbau ausreichend Zeit.

Gestatten Sie uns abschließend noch ein Wort zum Thema Gesundheitsschutz: Bitte bedenken Sie bei der Musikwiedergabe in Ihrem Fahrzeug, dass dauerhafte Schalldruckpegel oberhalb von 100 dB zu bleibenden Schädigungen des menschlichen Ohrs bis hin zum vollständigen Verlust des Gehörs führen können. Mit modernen Hochleistungssystemen und hochwertigen Lautsprecherkonfigurationen sind Schalldruckpegel von über 130 dB zu erreichen.

Einbau- und Anschlussvorschriften

Das Verstärkerstromkabel muss maximal 30 cm von der Batterie entfernt mit einer Sicherung versehen werden, um die Fahrzeugbatterie bei einem Kurzschluss zwischen Leistungsverstärker und Batterie zu schützen. Die Sicherung des Verstärkers schützt nur den Verstärker selbst, nicht die Fahrzeugbatterie. Für die Dauer der Montage und des Anschlusses ist der Minuspol der Batterie abzuklemmen.

Hierbei sind die Sicherheitshinweise des Kfz-Herstellers (Airbag, Alarmanlagen, Bordcomputer, Wegfahrsperren) zu beachten.

In Hinsicht auf Unfallsicherheit muss die Endstufe professionell befestigt werden. Die Montagefläche muss zur Aufnahme der beiliegenden Schrauben geeignet sein und sicheren Halt bieten.

Beim Bohren von Löchern darauf achten, dass keine Fahrzeugteile (Batterie, Kabel, Sicherungskasten) beschädigt werden.

Der Amplifier wird an einem geeigneten Montageort z. B. unter den Sitzen oder im Kofferraum montiert (Fig. 1).

Bei der Auswahl des Einbauortes sollte eine trockene Stelle ausgewählt werden, die ausreichende Luftzirkulation für die Kühlung des Verstärkers gewährleistet. An scharfkantigen Löchern Kabeldurchführungen verwenden. Lautsprecher mit 2-4 Ω Impedanz verwenden (siehe Tabelle bzw. Einbauzeichnung). Max. Belastbarkeit (Musikleistung) beachten. Lautsprecher nicht an Masse anschließen, nur die bezeichneten Klemmen verwenden. Der Querschnitt des Plus- und Minuskabels darf 6 mm² nicht unterschreiten.

Amplifier MPA 680

Der Amplifier eignet sich zum Anschluss an Autoradios mit Cinch-Anschluss.

Für den Anschluss an Autoradios mit ISO-Anschluss Blaupunkt ISO-Cinch-Adapter verwenden (7 607 893 093 oder 7 607 855 094).

MPA 680

Quadro- Mode Max Power	Fig. 7	4 x 140 Watt / 4 Ω 4 x 200 Watt / 2 Ω
Stereo- Mode Max Power	Fig. 8	2 x 340 Watt / 4 Ω
Quadro- Mode RMS Power	Fig. 7	4 x 55 Watt / 4 Ω 4 x 100 Watt / 2 Ω
Stereo- Mode RMS Power	Fig. 8	2 x 150 Watt / 4 Ω
Tri- Mode	Fig. 9
Frequenzgang		20 Hz - 50 kHz
Übersprechtämpfung		> 100 dB
Signal-Rauschabstand		> 90 dB
Eingangs- empfindlichkeit		0,3 - 4 V
Hochpassfilter (High Pass)		50 - 500 Hz
Tiefpassfilter (Low Pass)		50 - 250 Hz
Abmessungen BxHxT (mm)		200 x 55 x 400

Plus-/Minus-Anschluss

Wir empfehlen einen Mindestquerschnitt von 6 mm². Handelsübliche Pluskabel zur Batterie verlegen und über Sicherungshalter anschließen. An scharfkantigen Löchern Kabeldurchführungen verwenden. Handelsübliche Minuskabel an einen störfreien Massepunkt (Karosserieschraube, Karosserieblech) sicher anschrauben (nicht am Minuspol der Batterie). Kontaktfläche des Massepunktes metallisch blank kratzen und mit Graphitfett einfetten.

Integrierte Sicherungen (Fuse)

Die im Amplifier integrierten Sicherungen (Fuse) schützen die Endstufe und das gesamte elektrische System im Fehlerfall. Bei dem Einsatz einer Ersatzsicherung niemals Sicherungen überbrücken oder gegen Typen mit höherem Strom auswechseln.

Anschlussbeispiele

Anschluss der Spannungsversorgung. Fig. 2

Anschluss an Autoradios mit ISO-Anschluss über

Cinch-Buchse Fig. 3

Anschluss an Autoradios mit Cinch-Ausgang. Fig. 4

Anschluss an Autoradios mit Lautsprecher-Ausgang ......... Fig. 5/5a

Bei Autoradios mit 20-poligem Stecksystem

Adapterkabel 7 607 893 093 verwenden Fig. 6

Lautsprecheranschluss Fig. 7-9

Remote-Anschluss des Verstärkers mit schaltbarer +12 V Spannungsquelle verbinden.

Auf diese Weise kann der Verstärker über den Ein-/Ausschalter des Radiogeräts ein- und ausgeschaltet werden.

Hochpegelanschlüsse (High-Input)

Der Verstärker verfügt über Hochpegelanschlüsse (High-Input), um an Radiogeräte ohne Vorstufenausgänge angeschlossen werden zu können (Fig. 5/5a). Auf diese Weise ist ein direkter Anschluss am Lautsprecherausgang des Radiogeräts möglich.

Gain-Regler

Mit Hilfe des Gain-Reglers kann die Eingangsempfindlichkeit der Endstufe an die Ausgangsspannung Ihres Autoradio-Vorverstärkerausgänge angepasst werden.

Der Einstellbereich reicht von 0,3 V bis 4 V. Für Blaupunkt-Autoradios ist der Regler auf 2 V voreingestellt.

Bei Anschluss eines Autoradios anderer Hersteller ist die Eingangsempfindlichkeit entsprechend den Herstellerangaben anzupassen.

Hierzu noch einige wichtige Erläuterungen: Durch Drehen des Reglers im Uhrzeigersinn erhöht sich die Eingangsempfindlichkeit des Verstärkers und damit auch die Lautstärke. Es handelt sich jedoch nicht um eine Lautstärkeregelung; in der Endposition lässt sich keine höhere Verstärkerleistung erzielen, auch wenn sich dies zunächst so anhört. Das System steigert lediglich schneller die Lautstärke, wenn die Lautstärkeregelung des Radiogeräts aufgedreht wird.

Tri-Mode-Lautsprecheranschluss

MPA-Verstärker können in einem kombinierten Mono/Stereo-Modus betrieben werden (Fig. 9). Auf diese Weise kann der Verstärker gleichzeitig mit Stereo-Satellitenlautsprechern (Mitteltöner und Hochtöner) und mit einem Mono-Subwoofer betrieben werden.

Diese Anschlüsse sind etwas komplizierter, da sie passive Frequenzweichen erfordern (nicht im Lieferumfang enthalten), die die Frequenzbereiche auf die verschiedenen Lautsprecher aufteilen.

ACHTUNG: Im Tri-Mode (kombinierten Mono/Stereo-Modus) muss der Verstärker mindestens mit 2 Ohm (Stereo-Satellitenlautsprecher) bzw. 4 Ohm (Mono-Subwoofer) belastet werden. Eine niedrigere Last führt zu einer Überhitzung des Verstärkers und kann dauerhafte Schäden verursachen.

Lautsprecheranschluss

(Falls der Verstärker in Brücke geschaltet werden soll, an dieser Stelle direkt mit dem Abschnitt „Überbrückte Lautsprecheranschlüsse" fortfahren).

Wie bei jeder Audiokomponente ist die korrekte Polung von Verstärker und Lautsprechern von essentieller Bedeutung für eine gute Basswiedergabe. Deshalb ist bei den Anschlüssen darauf zu achten, dass der positive (+) Anschluss des Verstärkers mit dem positiven Anschluss (+) des Lautsprechers verbunden wird; entsprechendes gilt für die negativen (-) Anschlüsse. Außerdem muss der linke Verstärkerkanal mit dem linken Lautsprecher und der rechte Verstärkerkanal mit dem rechten Lautsprecher verbunden werden. Lautsprecher, 4 Ohm (min. 2 Ohm)

Überbrückter Lautsprecheranschluss

Der MPA-Verstärker kann für eine Stereokonfiguration auch in Brücke geschaltet werden. Auf diese Weise kann der Verstärker für einen oder mehrere Subwoofer bzw. einen Mittentöner verwendet werden. In dieser Konfiguration addiert der Verstärker den rechten und linken Kanal zu einem Einkanalausgang (Monoausgang).

Hinweis: Der Verstärker kann die rechte und linke Signalinformation nur dann addieren, wenn sowohl der rechte als auch der linke RCA-Anschluss vorgenommen wurde.

ACHTUNG: In Brückenschaltung muss die Verstärkerlast 4 Ohm oder höher betragen. Eine niedrigere Last führt zu einer Überhitzung oder Abschaltung des Verstärkers und kann dauerhafte Schäden verursachen.

Art und Bereich der Frequenzübergänge einstellen.

Hinweis: Falls der Verstärker in der Tri-Mode-Konfiguration betrieben werden soll, muss der Wahlschalter für die Übergangsfrequenzen auf der Position "Flat" stehen, um die Wiedergabe des vollen Frequenzbereichs zu ermöglichen.

MPA 680

Beim MPA 680 kann die Art des Frequenzübergangs (d. h. "Low-Pass" oder "Hi-Pass") und die gewünschte Einstiegsfrequenz eingestellt werden. Wenn beispielsweise ein Subwoofer-Paar angeschlossen werden soll, sind die abgebildeten "Low-Pass"-Einstellungen erforderlich. Die Einstiegsfrequenz ist abhängig vom Frequenzbereich der Lautsprecher (siehe empfohlener Frequenzbereich der Lautsprecher).

"High-Pass"-Frequenzregelung

Dieser Regler ist aktiv, wenn sich der Schalter in der Position "Hi-Pass" befindet, und ermöglicht die Einstellung der gewünschten Einstiegsfrequenz. Beispiel: Bei einer Einstellung von 250 Hz hat der Verstärker einen Frequenzbereich von 250 Hz bis 20 kHz.

"Low-Pass"-Frequenzregelung

Dieser Regler ist aktiv, wenn sich der Schalter in der Position "Low-Pass" befindet, und ermöglicht die Einstellung der gewünschten Einstiegsfrequenz. Beispiel: Bei einer Einstellung von 50 Hz hat der Verstärker einen Frequenzbereich von 50 Hz bis 20 kHz.
