IVMR-7001 7 TFT-MONITOR - Écran TFT BLAUPUNKT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur TFT 7 pouces
Résolution	800 x 480 pixels
Alimentation électrique	DC 12V
Dimensions approximatives	175 x 120 x 30 mm
Poids	500 g
Compatibilités	Compatible avec les systèmes de caméra de recul et autres appareils vidéo
Type de connectivité	AV, VGA, HDMI
Fonctions principales	Affichage vidéo, support de caméra de recul, entrée multimédia
Entretien et nettoyage	Utiliser un chiffon doux et sec, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité limitée des pièces détachées, consulter le service après-vente
Normes de sécurité	Conforme aux normes CE
Informations générales	Idéal pour une utilisation dans les véhicules, facile à installer

FOIRE AUX QUESTIONS - IVMR-7001 7 TFT-MONITOR BLAUPUNKT

Comment puis-je allumer le BLAUPUNKT IVMR-7001 ?

Pour allumer le moniteur, appuyez sur le bouton d'alimentation situé sur le panneau avant ou utilisez la télécommande fournie.

Pourquoi l'écran reste-t-il noir même après l'allumage ?

Vérifiez que le moniteur est correctement connecté à une source d'alimentation et qu'il reçoit un signal vidéo. Assurez-vous également que le câble vidéo est bien branché.

Comment régler la luminosité de l'écran ?

Accédez au menu des paramètres en appuyant sur le bouton 'Menu' de la télécommande, puis utilisez les flèches pour sélectionner 'Luminosité' et ajustez le niveau souhaité.

Le son ne fonctionne pas, que faire ?

Vérifiez le volume du moniteur et assurez-vous qu'il n'est pas en mode silencieux. Si vous utilisez des haut-parleurs externes, vérifiez également leur connexion.

Comment connecter le moniteur à un appareil externe ?

Utilisez un câble HDMI ou RCA pour relier le moniteur à votre appareil externe. Sélectionnez ensuite la source appropriée à partir du menu des entrées.

Comment réinitialiser le moniteur aux paramètres d'usine ?

Accédez au menu des paramètres, sélectionnez 'Réinitialiser' ou 'Paramètres d'usine', puis confirmez votre choix.

Le moniteur affiche une image floue, que faire ?

Vérifiez les connexions du câble vidéo et assurez-vous qu'il n'y a pas de dommages. Essayez également de changer la résolution de la source vidéo.

Comment mettre à jour le logiciel du moniteur ?

Visitez le site Web de BLAUPUNKT pour télécharger la dernière mise à jour du logiciel. Suivez les instructions fournies pour effectuer la mise à jour.

Le moniteur surchauffe, que dois-je faire ?

Assurez-vous que le moniteur est bien ventilé. Éloignez-le des sources de chaleur et ne le couvrez pas pendant son utilisation.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez si les piles de la télécommande sont chargées et correctement installées. Si cela ne fonctionne pas, essayez de réinitialiser la télécommande.

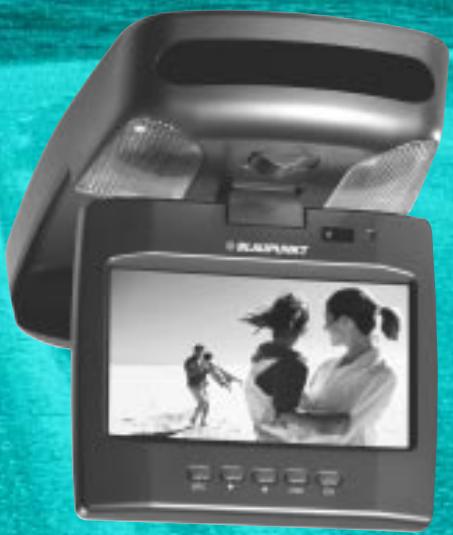

MODE D'EMPLOI IVMR-7001 7 TFT-MONITOR BLAUPUNKT

Notice d'emploi et de montage

http://www.blaupunkt.com

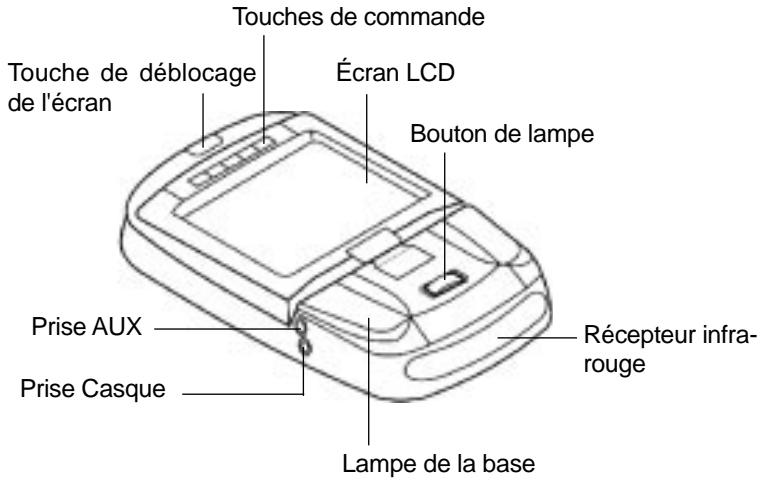

Vuede face

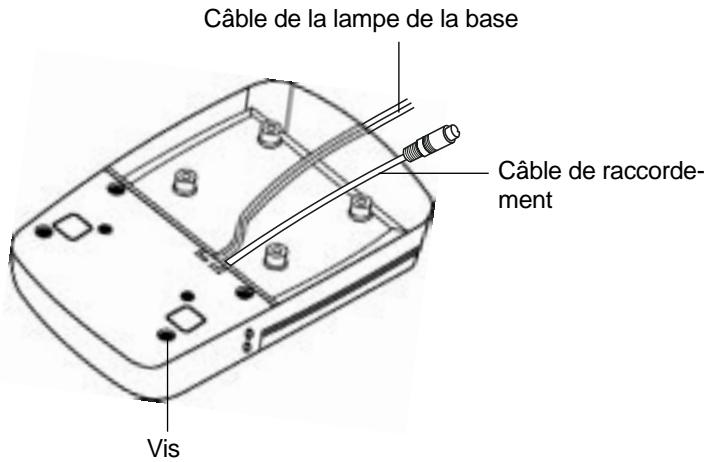

Vue de derrière

Indications pour l'utilisateur .. 34

Furniture 35

Première mise en service .... 36

Manipulation de la lampe de l'habitacle 36

Remplacement de la lampe à incandescence 37

Spécifications techniques de la lampe à incandescence 37

Câblage 37

Branchement de l'écran 37

Installation de I'ecran 38

Utilisation 39

Ouverture de I'ecran 39

Réglage de l'écran 39

Fermeture de I'ecran 39

Mise en marche de I'ecran 39

Commande de I'ecran 40

Télécommande 40

Menu OSD 41

IR-Casque 43

Caracteristiques techniques.. 45

Garantie 46

Annexe 46

Remplacement des piles de la télécommande 46

Indications pour l'utilisateur

Respectez toutes les mesures de précaution indiquées dans ce manuel ainsi que les indications concernant l'entretien pour prolonger la durée de vie de votre écran.

• Ne pas utiliser l'écran pendant les déplacements pour éviter tout accident de la route.

• Ne pas placer de l'écran aux endroits suivants :

• aux endroits où elle risque de gérer la visibilité du conducteur.

• aux endroits où elle pourrait entraîner un danger (par ex. frein à main, volant, levier de changement de vitesse et airbag).

Pour éviter tout risque d'électrocution et de détiéroration de l'écran, protéger l'appareil de l'humidité. Si l'appareil a été toutefois exposé à l'humidité, étéindre et débrancher l'appareil et l'amener le plus vite possible à un revendeur le plus proche ou l'envoyer à notre service après-venture.
Utiliser l'appareil uniquement avec l'alimentation recommandee de 12 V CC.
- Veiller à ne pas poser d'objet sur le cable électrique ou de pas suspendre d'objet sur le cable électrique pour éviter de l'endommager.
- Éviter d'assemblier arbitrairement le cable électrique ou de le tordre. Le maintainir à distance d'objets chauds.

• Ne pas essayer de réparer le cable électrique s'il est endommagé ou cassé, mais le replacer immidiatement par un nouveau.
• S'assurer qu'aucun objet en métal ou inflammable ne pénétre à l'intérieur de l'écran par les fentes d'élation.
• Ne pas essayer d'ouvrir ni de démonter l'écran : risque d'électrocution.
• En cas de fumée ou d'odeur étrange, débrancher immédiatement l'écran et le remettre à un revendeur le plus proche ou l'envoyer à notre service après-vente.
• En cas d'endommagement ou de cassure du boitier de l'écran, l'amener à un revendeur le plus proche ou l'envoyer à notre service après-vente.
• Éviter d'utiliser l'écran dans un milieu où il est exposé à la poussière, la saleté ou l'humidité.
• Ne pas monter l'écran à un endroit où il est exposé directement au soleil ou aux températures extrêmes.
• Ne pas exposer l'écran à l'humidi-té.
• Une fois le montage effectué, éviter de taper sur l'écran ou de le tirer trop vers le bas pour éviter de dévisser les vis et de le faire tomber.

Furniture

L'écran est fourni avec toutes les pieces indiquées ci-dessous. Vérifier si la fourniture de l'écran est complète. Si l'une des pieces indiquées ci-dessous devait manquer, s'adresser immédiatement au revendeur.

Lot standard

• Écran (dispositif de fixation compris)
• Télécommande avec pile
• IR-Casque
• Câble système de 500 cm de long, 8 pôles (uniquement pour convertisseur de signal AV)
• Manuel d'utilisation

Première mise en service

Manipulation de la lampe de l'habitacle

Il existe trois positions de réglage pour la lampe de l'habitacle : OFF (Arrêt), DOOR (Porte) et ON (Marche), voir figure ci-dessous.

OFF: Éteindre les lampes

DOOR: Allumer les lampes uniquement à l'ouverture des portes du vehicule.

ON: Allumer les lampes.

Fig. Schéma électrique

W = blanc = raccordement au capteur

B = noir = masse

R = rouge = branchement électrique

Remarque :

• Aucun cable électrique n'est relié à la position « B » étant donné que « B » est relié à la masse par deux vis.
• Il est obligatoire d'alimenter avec une tension de 12 V.

Remplacement de la lampe à incandescence

Pour insérer une nouvelle lampe à incandescence, observer les consignes suivantes.

Mettre le commutateur de lampe sur « OFF »
Faire glisser le couvercle de la lampe en arrête et l'ouvrir (voir figure ci-dessous).
Retirer l'ancienne lampe.
Introduire une nouvelle lampe.
Fermer le couvercle de la lampe.

Lampe à incandescence

Spécifications techniques de la lampe à incandescence

Diametre: 8mm

Longueur: 29 mm

Modèle: Stanley A3022C ou modèle représentant les mêmes specifications

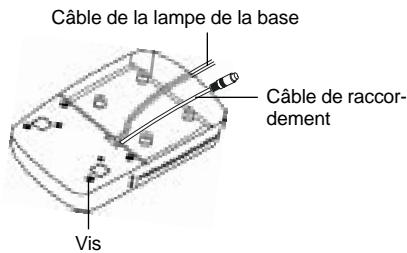

Câblage

Lampe de la base

Rouge = alimentation (12 V)
Blanc = système d'éclairage interieur
Noir = masse

Attention :

• Les vis ont des tailles différentes. S'assurer de viser les vis au bon endroit.
  Veiller à ce que les vis soient bien visées pour garantir une bonne liaison à la masse.

Branchement de l'écran

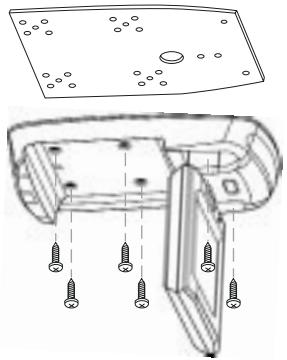

Installation de l'écran

Choisir un endroit ajust pour le montage sur de l'écran

L'appareil ne doit ni detourner l'attention du conducteur ni empêcher sa visibilité.
- Installer l'écran de façon à ne pas empêcher la montée et la descente du vehicule.
- Installer l'écran de façon à ne pas générer le fonctionnement d'autres composants du vehicule (par ex. toit ouvrant).
S'assurer de monter I'écran à un endroit sur et stable de façon à ce qu'il ne puisse pas se desserrer en cas de coup de frein d'urgence.
- Ne pas fixer l'écran uniquement sur la garniture de la toiture.
- En cas de nécessité,encer des trous supplémentaires en évitant de ne pas transpercer la tôle du vehicule.

• Éviter d'utiliser l'écran pendant une durée prolongée quand le moteur ne tourne pas pour éviter de décharger la pile.

Utilisation

Ouverture de I'ecran

Appuyer sur la touche de déblocage de l'écran pour rabattre l'écran LCD.
Pour regarder la télévision, abaisser l'écran jusqu'à ce qu'il soit dans un angle de 90^ par rapport à la base de l'écran.

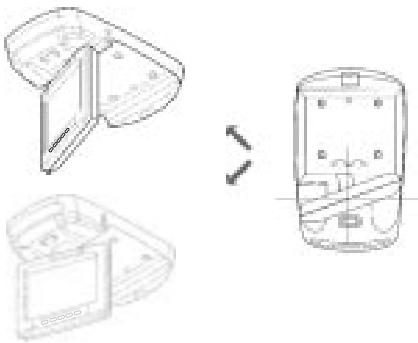

Réglage de l'écran

L'écran peut être régle jusqu'à 30^ vers la droite et la gauche de la position de visibilité centrale (voir figure suivante).

Fermetre de l'écran

Ramener l'écran à la position de visibilité centrale en le tournant (voir figure suivante).

Remetre I'ecran dans sa base jusqu'à ce qu'il vienne s'enclencher dans le mecanisme de blocage / déblocage.

Mise en marche de l'écran

Appuyer sur la touche de mise en marche sur l'unité principale ou sur la télécommande pour allumer ou eteindre I'ecran.

Remarque :

Avant d'allumer l'écran, levoyant orange est allumé. Cela veut dire que l'écran est connecté à 12 V CC. De plus, sur l'écran (OSD), « NO SIGNAL » (PAS DE SIGNAL) clignote tant que le signal d'entrée A/V n'est pas actif.

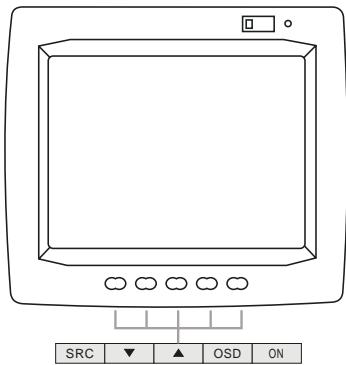

Commande de l'écran

• POWER:

Cette touche permet d'allumer et d'éteindre l'unité principale.

• OSD:
  Appuyer sur la touche « OSD » pour afficher le menu OSD ou les fonctions du menu OSD.
• SRC:
  Appuyer sur cette touche pour seLECTIONner le canal AV (canal 1 à canal 5) du convertisseur de signal AV.

:Cette touche permet d'augmenter le volume. Elle permet également de parcourir le menu OSD vers le haut.
:Cette touche permet de réduire le volume. Appuyer sur cette touche pour parcourir le menu OSD vers le bas.

Télécommande

• POWER:

Allumer / Éteindre l'unité de base

MUTE:

Coupure du son

AV/TV:
Appuyer sur cette touche pour passer entre les canaux AV et les canaux TV.

Note :

Cette fonction n'est disponible qu'en cas de connexion du boîtier E/A ou du boîtier E/A avec boîtier tuner.

• AUTO PROG (Autoprogrammation):

Selectionner cette option sur la télécommande ou dans le menu OSC pour rechercher et memoriser automatiquement les canaux TV.

Les specifications techniques sont les suivantes :

Système TV Canaux

USA 2-69

JAPAN 1-62

PALB/G 2-69

PALD/K 1-57

PALA/I 21-69

Note :

Cette fonction n'est disponible qu'en cas de connexion du boîtier E/A avec le boîtier tuner.

• MENU:

Cette touche permet d'afficher le menu OSD.

• CHANNEL (canal):

Ces touches permettent de selectionner les canaux ou les fonctions du menu OSD.

VOLUME:

1. Régler le volume
2. Sélectionner les options du menu OSD

Menu OSD

Menu principal

Appuyer sur la touche « SRC » sur l'unité principale ou « MENU » sur la télécommande pour afficher le menu principal.

Selectionner « EXIT » pour quitter le menu OSD.

VOLUME

BRIGHTNESS

CONTRAST

COLOR

TINT

MISC

EXIT

VOLUME:

Regler volume

BRIGHTNESS (luminosite) :

Régler la luminosité

• CONTRAST (contraste):

Régler le contraste

COLOR (couleur) :

Régler les couleurs

TINT (nuances):

Régler les nuances

MISC:

Ouvrir le sous-menu

• EXIT (quitter):

Quitter le menu OSD

Sous-menu

Dans le menu principal, sélectionner l'option « MISC » pour afficher les options suivantes.
Sélectionner « MAIN MENU » pour revenir au menu principal et ensuite « EXIT » pour quitter le menu OSD.

ZOOM:FULL

SPEAKER: OFF

REVOLVE: LEFT→RIGHT

REVOLVE:UP DOWN

RESET PICTURE

MAIN MENU

FMCHAN (Canal FM) :

Cette option permet de selectionner le canal FM. Ce canal est regle par défaut sur « OFF » (déactivé).

Les specifications techniques sont les suivantes :

Système TV Fréquence FM (MHz) par incrément de 0,2 MHz

USA OFF/88.1-91.9

JAPAN OFF/77.1-80.9

PALB/G OFF / 88.1 - 91.9

PALD/K OFF / 88.1 - 91.9

PALA/I OFF/88.1-91.9

• AUTO PROG (Autoprogrammation):

Voir fonction « AUTO PROG » dans la description de la télécommande.

AVOUT(SortieAV)：

Selectionner cette option pour basculer entre le mode « Constant » et « Variable » du mode de sortie AV.

• ZOOM :

Ce mode est reglé par défaut sur « Full » (plein). Appuyer sur les touches et pour désir parmi les différentes options.

Plein = Affichage d'un signal 4:3 au format 16:9

ZOOM1 = Augmenter la hauteur de l'image, facteur de zoom 4/3

LARGEUR1 = Augmenter la hauteur et la largeur de l'image

Normal = Rapport de l'image 4:3

ZOOM2 = Facteur de zoom = 8/7, augmenter la hauteur

LARGEUR = Augmenter la largeur de l'image

LARGEUR2 = Augmenter la hauteur et la largeur de l'image

ZOOM3 = Augmenter la hauteur, facteur de zoom = 8/7

• SPEAKER (haut-parleur) :

Selectionner l'option « SPEAKER » et allumer ou éteindre le haut-parleur d'écran avec les touches ▲ et ▼.

REVOLVE (permuter) :

Cette fonction et les touches et permettent de permuter l'affichage.

• RESET PICTURE (rétabir) :

Selectionner l'option « RESET PICTURE » pour rétablier les paramètres par défaut.

• MAIN MENU (menu principal) :

Selectionner cette option pour revenir au menu principal depuis le sous-menu.

AUX (entree):

Entrée video pour le raccordement d'un signal additionnel (console de jeu, caméscope, etc.).

Note :

N'utiliser que I'accossoire d'origine Blaupunkt 7 607 001 510.

Ou alors une fiche mono.

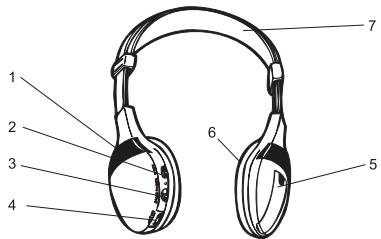

1. Capteurs infrarouge
2. Touche Marche / Arrêt
3. Stereo / Mono

4. Bouton de réglage du volume

5. Couvercle du compartment des piles

6. Rembourrage oreille
7. Serre-tête régliable

Mode d'emploi

1. Allumer l'appareil audio/video raccordé à l'émetteur.

1. Allumer le casque avec la touche Marche/Arrêt du casque.

1. Régler le volume au moyen du bouton de réglage du volume sur la gauche et s'assurer que les capteurs ne soient pas couverts.

1. Activer le mode stéreo au moyen du commutateur Stéreo. En cas d'appareils audio/vidéo mono,METRE le commutateur sur Mono.

1. Positions de réception
   Le casque / le récepteur capte des signaux audio émis se trouvant dans certaines portées dans tous les sens et de manière directe. Pour obtenir la meilleure réception possible, ne pas éloigner le casque de plus de 5 mètres de l'émetteur.

Specifications

Émetteur surround :

Puisance absorbee

Angle effectif

Poids

12 V CC 200 mA

120 degrés

env. 55 g

Casque stéreo :

Construction

Système convertisseur

Impédance

Bande passante

Niveau de pression acoustique

Distorsion

dynamique ouvert

membrane Mylar 40 mm

32 ohms +/- 6,4 ohms

20 Hz - 23 KHz

98 dB / écart nominal

facteur de distorsion total 1 % écart nominal

845 mm +/- 5 mm

modulation haute fréquence

à droite 2,8 MHz, à gauche 2,3 MHz

2 CCV (1,5 V AAA x 2)

Longueur d'onde infrarouge

Modulation

Fréquence porteuse

Alimentation

Fonctionnement de la pile

(puissance de sortie de 10mV )

Poids

Portée

env. 48 heures

env. 170 g (sans piles)

env. 7 metres

\section*{Caracteristiques techniques}

Dimensions: écran 7", A1

Résolution: 1440 (H) x 234 (V)

Zone active : 154,08 (H) x 86,58 (V)

Espacement des points (mm) : 0,107 (H) x 0,370 (V)

Système : système mixte NTSC/PAL

Rapport contraste : 150

Zone angle de vue :
Gauche/droite : 60/60 degrés
Haut/bas : 60/30 degrés

Temps de réponse : 25/30 ms

Niveau d'entrée video: 1,0 Vpp ± 10%

Niveau d'entrée audio :0,3 Vrms

Niveau d'entrée A/V: 1,0 Vpp ± 10%

Niveau d'entrée AUX: 1,0 Vpp ± 10%

Fréquence porteuse capteur IR :

L-CH:2,3MHz

R-CH:2,78MHz

Niveau de sortie casque : 1,0 Vpp

Tension de service (courant continu) : 11 - 15 V

Consommation : 9 W

Température de service :0-60°C

Température de stockage : -25 - 80° C

Dimensions: 320 × 195 × 60 mm

Poids: 1,200 ± 50g

Garantie

La garantie couvre ce que prévoient les dispositions légales du pays dans lequel l'appareil a été acheté.

Notre garantie s 'étend à tous les produits achetés à l'intérieur de l'Union Européenne.Vous en trouvrez les conditions sur notre site Internet : www.blaupunkt.de. Vous pourrez aussi les Broker en vous adressant à :

Blaupunkt GmbH, Hotline CM/PSS 6, Robert Bosch Str. 200, D-31139 Hildesheim

Exclus de cette garantie sont les dommages resultant de l'usage, d'un usage inadéquat ou d'une utilisation professionnelle.

Pour bénéficier de la garantie constructeur, envoyez l'appareil défectieux accompagné du justificatif d'achat au Service après-vente central de Blaupunkt de votre pays. Contactez le service d'assistance téléphonique indiqué au dos de la brochure qui vous communiquera l'adresse la plus proche de chez vous. Blaupunkt se réserve le droit de remettre les apparciels en état ou de les remplacer.

Annexe

Remplacement de la pile de la télécommande

Pousser la touche du组成部分 de pile vers la droite (voir cédssous A).
Retirer le compartment de pile de la télécommande (voir ci-dessous B).
Remplacer la pile.

Sous réserve de modifications!

Service-Nummern / Service numbers / Numéroes du service après-venture / Numeri del servizio di assistenza / Servicenummers / Telefonnummer für service / Númos de lavoro / Númos de lavoro / Servicenumre

Country:		Phone:	Fax:	WWW:
Germany	(D)	0180-5000225	05121-49 4002	http://www.blaupunkt.com
Austria	(A)	01-610 390	01-610 393 91
Belgium	(B)	02-525 5454	02-525 5263
Denmark	(DK)	44 898 360	44-898 644
Finland	(FIN)	09-435 991	09-435 99236
France	(F)	01-4010 7007	01-4010 7320
Great Britain	(GB)	01-89583 8880	01-89583 8394
Greece	(GR)	0800-550 6550	01-576 9473
Ireland	(IRL)	01-4149400	01-4598830
Italy	(I)	02-369 6331	02-369 6464
Luxembourg	(L)	40 4078	40 2085
Netherland	(NL)	023-565 6348	023-565 6331
Norway	(N)	66-817 000	66-817 157
Portugal	(P)	01-2185 00144	01-2185 11111
Spain	(E)	902-120234	916-467952
Sweden	(S)	08-7501500	08-7501810
Switzerland	(CH)	01-8471644	01-8471650
Czech.	Rep.(CZ)	02-6130 0441	02-6130 0514
Hungary	(H)	01-333 9575	01-324 8756
Poland	(PL)	0800-118922	022-8771260
Turkey	(TR)	0212-3350677	0212-3460040
USA	(USA)	800-2662528	708-6817188
Brasil(Mercosur)	(BR)	[phone]	[phone]
Malaysia(Asia Pacific)	(MAL)	[phone]	[phone]
