MODE D'EMPLOI IVMS-6502 BLAUPUNKT
Notice d'emploi et de montage


http://www.blaupunkt.com

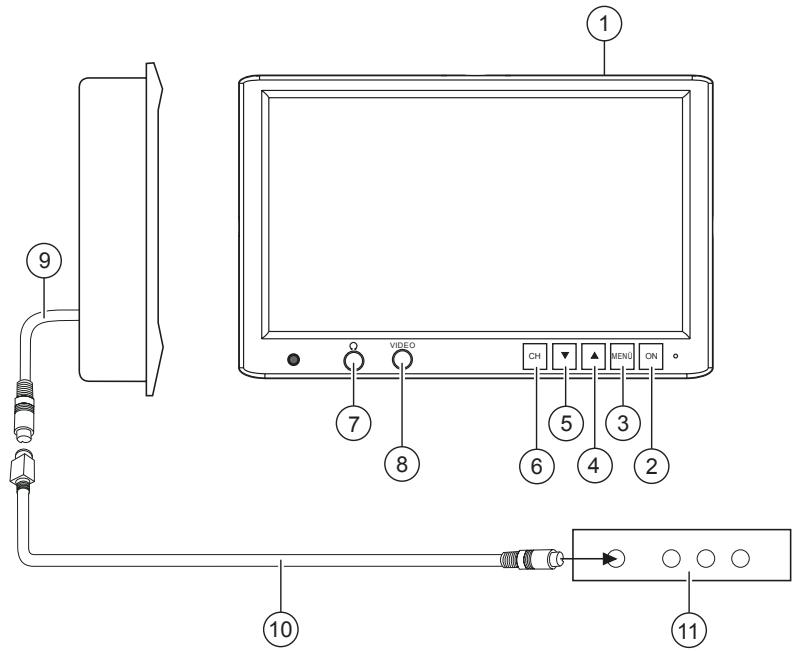

Aperçu de l'appareil
Ecran LCD TFT 5,8" et 6,5"

1 Ecran LCD TFT 5,6" / 6,5" pour appuis-tête
(2) Bouton Marche / Arrêt
③ Touche d'affichage du menu Ecran (menu OSD)
(4) Défilier le menu vers le haut
(5) Défilé le menu vers le bas
(6) Réglage de canal AV (AV1 - AV2 - ...)
⑦ Prise casque
⑧ Entrée video (interne)
Cable de branchement
⑩ Câble d'interface
1 Convertisseur de signal AV
Aperçu de l'appareil 26
Ecran LCD TFT 5,8" et 6,5" 26
Remarques generales 28
Remarques importantes 28
Consignes de sécurité 28
Accessoires 29
Accessoires fournis 29
Accessoires disponibles 29
Montage 29
Installation de I'ecran 29
Preparation de la zone de travail .... 29
Marquer les dimensions 29
Découper la housse de
l'appuie-tete 30
Ouvrir l'appui-tête et enlever le
rembourse et autres objets 30
Poser les cables dans l'appui-tete . 31
Insérer le cadre de montage dans
l'appui-tete 31
Insérer l'écran 31
Vérifier, régler l'écran etposer les
bandes Velcro 32
Exemple de connexion directe à un
lecteur DVD 32
Connexion (+) 32
Cable(-)(masse) 33
Démontage 33
Menu OSD 34
Commande 34
Télécommande infrarouge .... 35
Fonctions 35
Caracteristiques techniques.. 36
Ecran 5,8" 36
Ecran 6,5" 37
Schéma de connexion 109
Remarques générales
Nous vous remercions d'avoir porté votrechoix sur un produit Blaupunkt et nous sommes surs que ce produit vous donna sera toute satisfaction.
Avant la première mise en service, lisez attentivement leprésent mode d'emploi.
Les réducteurs de Blaupunkt s'efforcant constamment de rédiger les modes d'emploi de la manière la plus claire et la plus comprehensible. Si vous avez toutefois des questions concernant l'utilisation de l'appareil, n'hésitez pas a contacter votre revendeur ou le service d'assistance téléphonique de votre pays. Les numeros de téléphone figurent au dos de cette brochure.
Nous offrons une garantie constructeur pour les produits achetés dans l'Union Européenne. Si vous souhaitez consulter les conditions de garantie, visitez notre site à l'adresse www.blaupunkt.de ou adresse-vous directement à :
Blaupunkt GmbH
Hotline
Robert Bosch Str. 200
D-31139 Hildesheim
Remarques importantes
Cet apparéil n'est pas prévu pour être monté dans la partie avant de l'habitatacle où le conducteur peut le voir. Il est dangereux, donc non autorisé, d'installer cet apparéil à un endroit du vehicule où il risque de perturber ou de détour
ner l'attention du conducteur. Le constructeur declinera toute responsabilité en cas d'installation non appropriée de cet appeareil.
Pour éviter tout risque d'électrocution, il est impératif de protégger l'appareil de l'humidité et de ne pas l'ouvrir. Des tensions élevées sont presents dans l'appareil qui peuvent constituer un danger pour les personnes.
Nous vous signalons que toute modification ou tout changement apporté à l'appareil qui n'a pas été accordé expressément par le constructeur entraîne la perte de la garantie.
Le service ou le stockage permanent en dehors de la plage de température spécifique peut réduire la durée de vie de l'écran LC.
Consignes de sécurité
Pour la durée du montage et du branchement, priere de respecter les consignes de sécurité suivantes :
- Débrancher le pôle (+) et (-) de la batterie.
- Respecter les consignes de sécurité du constructeur automobile pendant cette opération.
- Avant de percer les trous de fixation et de passage de cables, s'assurer de pas endommager les cables cachés, le réservoir et les conduites d'essence!
Accessoires
Accessoires fournis
- Câble d'interface
- Outils de démontage
- Notice d'emploi
- Cadre de montage
- Câble adaptateur pour la connexion directe à une source AV
- Telekomande infrarouge IVRC-06
Accessoires disponibles
- Support d'écran 7608009300
Le guide d'installation est fourni avec le support.
Note pour VIDEO IN/AUX :
Utiliser uniquement l'accessoire d'origine Blaupunkt 7 607 001 510.
Utiliser sinon une fiche mono.
Montage
Installation de l'écran
Note
Il est recommendé de confier le montage à un atelier spécialisé.
Preparation de la zone de travail
Démoner l'appui-tête et le poser dans la zone de travail déblayée et nettoyée auparavant avant de continuer l'installation.
Note :
Prenez les mesures nécessaires pour éviter d'endommager l'appui-tête pendant le montage.

Marquer les dimensions
Examiner la housse de l'appuie-tete pour s'assurer qu'elle ne contient pas d'objets susceptibles d'empêcher l'installation de l'écran.
Tracer la plaque à découvert à la taille du cadre de montage.

Découper la housse de l'appuëtête
Utiliser un couteau à profondeur de coupé réglable pour découvert la surface prévue.
Commencer la première coupe à l'intérieur de la section que vous souhaitez découvert à 0,5cm environ de l'un des point d'angle marqués et effectuez une coupe en diagonale qui se termine à environ 0,5cm du point opposé.
Effectuer la coupe entre les deux autres points diagonalement opposés de la même façon.

Ouvrir l'appui-tete et enlever le rembourse et autres objets
Soulever avec précaution le rembourse de la zone prédécoupee.
Régler la profondeur de coupe du couteau à 2,5 cm environ et entailler l'appuie-tête à 0,5 cm environ de la ligne marquee et à l'intérieur de cel- le-ci.
Soulever avec précaution le rembourse dans un angle et entailler le rembourse encore plus profondement au moyen du couteau.
Enlever le rembourse en petits morceaux.
Soulever un morceau du rembourrage et s'assurer d'avoir coupé à une profondeur égale.
Pour-retirer d'autres objets,utiliser une fraiseuse ou un autre outil adequat.
Placer ensuite l'écran pour vérifier s'il entre dans la zone découverte et si des rectifications doivent être évientulement apportées.

Poser les câbles dans l'appui-tête
Faire entre les cables fournis par l'ouverture de façon à ce qu'ils sortent au bas de l'appui-tête.
Couvrir les câbles si possible avec un canal de câbles.
Brancher le cable d'alimentation, de masse et de transmission video pour vérifier si l'écran fonctionne.

Insérer le cadre de montage dans l'appui-tete
Avant de raccorder l'écran, faire traverser les cables d'alimentation par les trous percés prévus à cette fin dans le cadre de montage comme montré sur la figure.
Introduire la plaque de montage dans la zone decoupée et la fixer avec des éléments de fixation ajustés.


Insérer l'écran
Avant de raccorder l'écran, faire traverser les cables d'alimentation par les trous percés prévus à cette fin dans le cadre de montage comme montré sur la figure.
Poser l'écran sur le cadre de montage et le fixer avec des éléments de fixation ajustats.

Vérifier, régler l'écran et poser les bandes Velcro
Raccorder l'écran, le placertemporairement dans le creux etmettre l'appui-tete en place.
Vérifier les différences réglages de l'écran, par ex. luminosité, fonction casque, volume etc.
Poser les bandes Velcro au dos de l'écran et presser le cadre sur l'appui-tête.
Ce faisant, ne pas appuyer sur l'écran, mais seulement sur la zone du cadre.

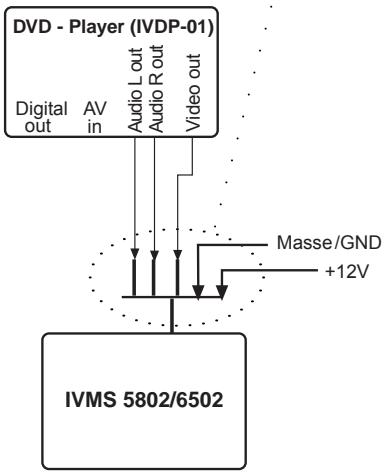

Exemple de connexion directe à un lecteur DVD
Câble adaptateur pour la connexion directe à une source AV

Connexion (+)
Raccorder le porte-fusible pour protégger le cable (+ 12 V) au pôle (+) à 30 cm max. de la batterie du vehicule (percer si nécessaire un trou dans le tableau d'auvent et utiliser un passé-cable correspondant).
Cable(-)(masse)
Visser le cable (-) (masse/GND) directement sur la carrosserie. Gratter la surface de contact du point de masse pour la rendre bien métallique et la graisser avec de laGRAISSÉ graphite (important pour assurer une bonne mise à la masse).
- Si l'installation devait demander le perçage de troux ou d'autres modifi-cations sur le vehicule, s'adresser à un service de réparation professionnel proche de chez vous.
Démontage
Introduire l'outil de démontage entre l'écran et le cadre de montage pour démonter l'écran.
Placer l'outil de démontage au point où une entaille est prévue entre l'écran et le cadre de montage.

Menu OSD
Commande
Presser la touche « MENU » sur l'écran ou sur la télécommande pour afficher le menu OSD.
- Avec les touches flèche / ↑, scélectionner les options. Presser la touche MENU pour modifier les réglages avec les touches flèche / ↑.
Sélectionner l'option « EXIT » pour quitter le menu OSD.
ZOOM
BRIGHTNESS
CONTRAST
COLOR
TINT
REVOLVE LEFT-RIGHT
UP-DOWN
RESET PICTURE
EXIT
- ZOOM (Taille de l'écran):
Changement de la hauteur / largeur de I'ecran
-FULL (Plein écran)
-NORMAL (Normal)
- WIDE (Large)
BRIGHTNESS (Luminosite)
Réglage de la luminosité
- CONTRAST (Contraste):
Réglage du contraste
COLOR (Couleur):
Réglage des couleurs
TINT (Teinte): Réglage des nuances de couleur (uniquement pour NTSC)
REVOLVE (Commuter): Changement de mode d'écran
-
LEFT - RIGHT (gauche - droite) Inversion horizontal
-UP-DOWN(haut-bas) Inversion vertical -
RESET PICTURE (Réinitialiser): Rétablier les paramètres par défaut
-
EXIT (Quitter): Quitter le menu OSD.
Télécommande infrarouge
Fonctions
La télécommande fournie sert à commander les écrons IVMS-5802 et IVMS-6502.

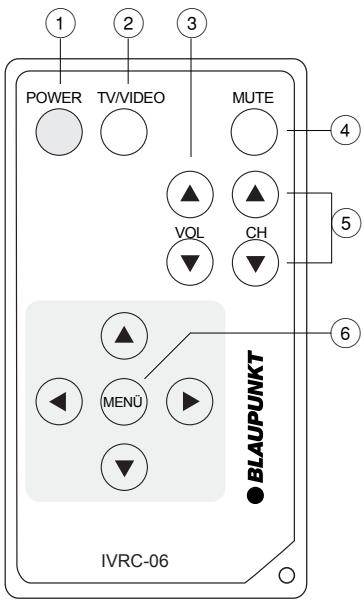

(1) POWER
Touche Allumer / Eteindre pour l'écran.
② TVVIDEO
Sans fonction.
③ VOL·touche flèche
Réglage du volume de l'écran sélectionné.
VOL·touchefleche
Réglage du volume de l'écran sélectionné.
MUTE
Coupure du son des hautparleurs intégrés dans l'écran
⑤ CH·touche fièche
Selection des canaux en cas de connexion de l'écran à un contrôleur de signaux IVSC-3302 ou IVSC-5502.
Attention :
La fonction des touches CH depend de l'option de I'écran définiè au moyen de la télécommande du contrôleur de signaux.
(6) Menu
Voir menu OSD, commande (page 34).

\section*{Caracteristiques techniques}
Écran 5,8"
| Système : | Passage automatique NTSC/PAL |
| Alimentation / Consommation : | 12 V CC, ± 10%, <900 mA |
| Standby : | < 1 mA |
| Niveau d'entrée video : | 1 Vpp, 75 ohms |
| Niveau d'entrée audio : | 0 - 0,3 Vrms, 20 Hz - 20 kHz |
| Température de service : | 0°C - +60°C |
| Température de stockage : | -30°C - +80°C |
| Taille d'écran (diagonal) : | 5,8" (14,7 cm) |
| Rapport de contraste : | 60 |
| Consommation : | < 11 W |
| Luminosité : | 300 cd/m2 |
| Reproduction de l'image : | Système TFT Active Matrix |
| Résolution (pixels) : | 1200 (H) x 234 (L) = 280 800 pixels |
| Surface d'écran visible : | 127,20 (L) x 71,84 (H) mm |
| Angle de vue : | de.gauche à droite : 60°, du haut : 60°, du bas : 30° |
| Dimensions totales écran : | 165 (L) x 122 (H) x 26,7 (P) mm |
| Poids de l'écran : | < 400 g |
Écran 6,5"
Système :
Alimentation / Consommation :
Standby :
Niveau d'entrée video :
Niveau d'entrée audio :
Température de service :
Température de stockage :
Taille d'écran (diagonal):
Rapport de contraste :
Consummation :
Luminosite :
Reproduction de l'image :
Résolution (pixels):
Surface d'écran visible :
Angle de vue :
Dimensions totales écran :
Poids de I'ecran :
Passage automatique NTSC/PAL
12VCC, ± 10% , <900mA
< 1 mA
1 Vpp, 75 ohms
0-0,3 Vrms, 20 Hz - 20 kHz
0^ + 60^
-30°C-+80°C
6,5" (16,5 cm)
60
<10W
280 cd/m²
Système TFT Active Matrix
1200 (H) x 234 (L) = 280.800 pixels
142,80 (L) x 87,70 (H) mm
de gauche à droite : 60^
du haut: 60^
du bas : 30°
Sous réserve de modifications!
