IVMR-1542 - Écran TFT BLAUPUNKT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Écran TFT de plafond
Marque	BLAUPUNKT
Modèle	IVMR-1542
Taille de l'écran	15,4 pouces
Résolution	1280 (H) x 3 (RGB) x 800 (V)
Luminosité	220 cd/m²
Rapport de contraste	400:1
Angle de vue (H/V)	70°/70° (gauche/droite), 60°/60° (haut/bas)
Niveau d'entrée vidéo	1,0 Vpp ± 10 %
Niveau d'entrée audio	0,3 Vrms
Tension de service	10-16 V CC
Consommation (marche)	Moins de 1,0 A (à +12 V)
Consommation (arrêt)	Moins de 105 mA (à +12 V)
Dimensions (L x P x H)	443 x 356 x 60 mm
Poids	≤ 3350 g
Température de service	0 °C à +50 °C
Température de stockage	-40 °C à +85 °C
Haut-parleur intégré	Oui, avec fonction muet
Éclairage intérieur	2 lampes, commande ON et éclairage par ouverture de porte
Télécommande	IR IVRC-06 avec pile CR2025
Accessoires compatibles	Casque IR IVHS-01, convertisseur de signaux IVSC-3302/5502
Entrées	AV1, AUX (RCA) et connecteur 13 pôles
Type d'ampoule	12 V, 3 W, diamètre 8 mm, longueur 28 mm
Fonctions OSD	Luminosité, contraste, couleur, teinte, netteté, zoom, haut-parleur, réinitialisation

FOIRE AUX QUESTIONS - IVMR-1542 BLAUPUNKT

Comment installer l'écran dans le véhicule ?

L'installation mécanique nécessite de choisir un emplacement solide, généralement au plafond. Utilisez les vis fournies et la plaque de montage. Assurez-vous de ne pas percer la tôle du toit ni endommager des câbles cachés. Il est recommandé de faire appel à un atelier spécialisé.

Comment brancher l'écran ?

Utilisez le câble système (13 pôles) pour relier l'écran au convertisseur de signaux IVSC-3302 ou IVSC-5502. Pour une connexion directe à une source vidéo, utilisez le câble adaptateur RCA/Jack : branchez le fil rouge sur ACC +12V, jaune sur +12V permanent, noir sur masse. Le jack bleu est pour le signal infrarouge des lecteurs DVD-Me.

Comment utiliser la télécommande ?

La télécommande IR IVRC-06 permet de allumer/éteindre l'écran (POWER), changer d'entrée (TV/VIDEO), régler le volume (VOL ▲/▼), couper le son (MUTE), et naviguer dans le menu OSD (MENU et flèches). Insérez une pile CR2025 dans le compartiment.

Comment régler l'image via le menu OSD ?

Appuyez sur MENU (sur l'écran ou la télécommande). Utilisez les touches ▲/▼ pour naviguer, puis MENU pour sélectionner. Les réglages incluent : luminosité (BRIGHTNESS), contraste (CONTRAST), couleur (COLOR), teinte (TINT, pour NTSC), netteté (SHARPNESS), zoom (ZOOM en plein, normal ou large), haut-parleur (SPEAKER ON/OFF). Sélectionnez EXIT pour quitter.

Comment allumer et éteindre l'écran ?

Appuyez sur la touche Marche/Arrêt (⑨) sur l'unité principale ou sur la touche POWER (20) de la télécommande. Lorsque l'écran est sous tension mais éteint, un fond bleu apparaît.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez la pile (CR2025) dans le compartiment (26). Remplacez-la si nécessaire. Assurez-vous qu'il n'y a pas d'obstacle entre la télécommande et le récepteur IR (6) sur l'écran.

Comment remplacer l'ampoule d'éclairage ?

Dévissez l'écran de la plaque du plafond (4 vis), retirez les 8 vis au dos, soulevez délicatement le panneau, retirez l'ancienne ampoule (12 V, 3 W, 8 mm diamètre, 28 mm longueur) et insérez la nouvelle. Remontez dans l'ordre inverse.

Puis-je utiliser un casque avec cet écran ?

Oui, un casque infrarouge IVHS-01 (accessoire) est compatible. Le son est transmis par l'émetteur IR (6). Ne masquez pas la fenêtre de l'émetteur. Le haut-parleur intégré peut être coupé via la télécommande (MUTE) ou le menu OSD.

Quelle est la consommation électrique de l'écran ?

En marche, la consommation est inférieure à 1,0 A sous 12 V. En arrêt (veille), elle est inférieure à 105 mA. À l'arrêt complet (allumage coupé), le courant de fuite est inférieur à 15 µA.

Comment entretenir l'écran ?

Nettoyez l'écran avec un chiffon doux et sec. N'utilisez pas de produits chimiques. Évitez l'exposition à la poussière, à l'humidité et aux températures extrêmes. Ne tentez pas d'ouvrir le boîtier. Pour tout problème, contactez le service après-vente Blaupunkt.

MODE D'EMPLOI IVMR-1542 BLAUPUNKT

Guide d'utilisation et de montage

http://www.blaupunkt.com

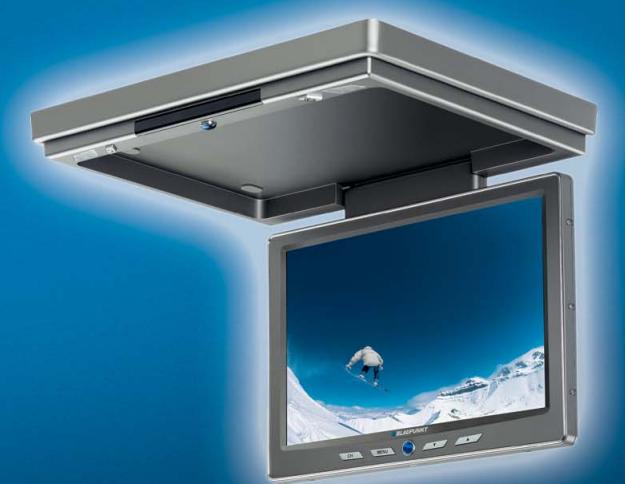

Écran de plafond

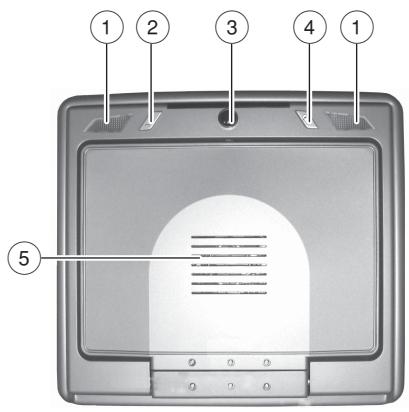

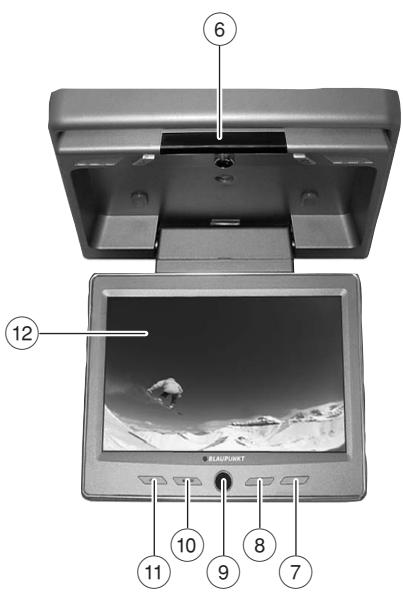

① Lampes de l'unité de base ② Bouton lumineux ON ③ Déverrouillage de l'écran ④ Bouton de l'éclairage intérieur Haut-parleur (6) Récepteur infrarouge pour télécommande IR IVRC-06, émetteur infrarouge pour casque IR IVHS-01 (accessoires) ⑦ Touche de commande ▲

Amplification du volume de l'écran ou navigation dans le menu OSD.

(8) Touche de commande Réduction du volume de l'écran ou navigation dans le menu OSD. ⑨ Touche Marche/Arrêt (écran) (10) Touche de commande MENU voir Commande / Menu OSD 11 Touche de commande CH

Sélection des canaux si l'écran est raccordé au convertisseur des signaux IVSC-3302 ou IVSC-5502

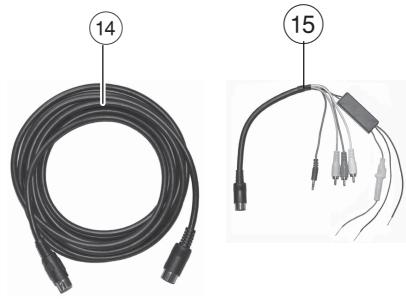

(12) Écran LCD 13 Câble de connexion signal (13 pôles) 14 Câble système (13 pôles) (15) Câble adaptateur RCA/Jack (13 pôles)

16 Câble de connexion pour l'éclairage intérieur (3 pôles)

Blanc = Vers interrupteur de porte (Porte ouverte = Masse)

(17) Connecteurs AUX

Rouge = Alimentation (+12V) Noir = Masse RCA Rouge = Audio IN (R) RCA Blanc = Audio IN (L) RCA = Vidéo IN

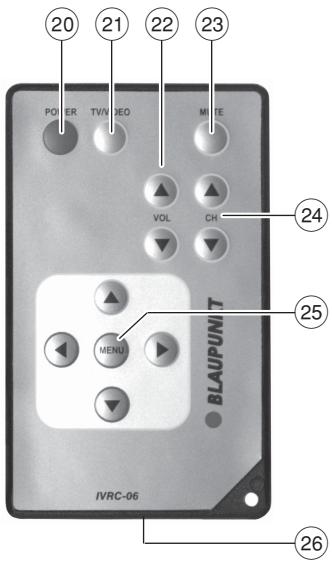

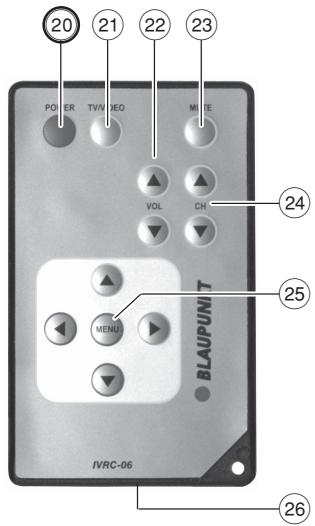

Télécommande IR

(20) POWER Touche Marche/Arrêt pour l'écran. 21 TVVIDEO Commutation d'entrée entre AV1 et AUX. (22) VOL·touche flèche ▲ Amplification du volume de l'écran choisi. VOL·touche flèche ▼ Réduction du volume de l'écran choisi. (23) MUTE Mise en sourdine du haut-parleur intégré dans l'écran. CH·touche flèche ▲/▼ Sélection de canaux si l'écran est raccordé au convertisseur de signaux IVSC-3302 ou IVSC-5502. Attention : Les fonctions des touches CH ▲/▼ dépendent de l'écran choisi au moyen de la télécommande du convertisseur de signaux. (25) MENU Voir Commande / Menu OSD. 26 Compartiment des piles

Aperçu de l'appareil 28

Écran de plafond 29

Télécommande IR 30

Table des matières 31

Notes aux utilisateurs 32

Précautions d'emploi 32

Consignes de sécurité 33

Mobilier 33

Installation de l'écran 34

Installation de l'écran (mécanique) 34

Connexion 35

Commande 36

Manipulation de l'éclairage intérieur (écran) 36

Ouverture de l'écran 36

Fermeture de l'écran 36

Mise en marche de l'écran 37

Menu OSD 38

Casque IR IVHS-01 (accessoire) ... 38

Remplacement de l'ampoule 39

Remplacement de la pile dans la télécommande 39

Caractéristiques techniques... 40

IVMR-1542 40

Nous vous remercions d'avoir porté votre choix sur un produit Blaupunkt et nous espérons que ce nouvel autoradio vous donnera toute satisfaction.

Prenez soin de lire ce mode d'emploi avant d'utiliser l'appareil pour la première fois.

Les rédacteurs de Blaupunkt s'efforcent constamment de rédiger les modes d'emploi de la manière la plus claire et la plus compréhensible possible. Si vous avez toutefois des questions concernant l'utilisation de l'appareil, n'hésitez pas à contacter votre revendeur Blaupunkt ou le service d'assistance téléphonique de votre pays. Les numéros de téléphone figurent au dos de cette brochure.

Notre garantie constructeur s'étend à tous les produits achetés à l'intérieur de l'Union Européenne. Vous en trouverez les conditions sur notre site : www.blaupunkt.com. Vous pourrez aussi les obtenir en vous adressant à :

Nous vous signalons que toute modification ou tout changement effectué sur l'appareil qui n'a pas été autorisé expressément par le constructeur, entraînera éventuellement la perte des droits à la garantie.

Le fonctionnement permanent ou le stockage au-delà des limites de température

spécifiques risque de réduire la durée de vie de l'écran à cristaux liquides.

Précautions d'emploi

Prenez soin d'observer tous les avertissements, toutes les précautions d'emploi et indications de maintenance indiqués dans ce manuel d'utilisation pour prolonger la durée de vie de votre écran.

• En tant que conducteur, n'utilisez pas l'écran pendant vos trajets pour éviter tout accident de la route.
• Ne placez pas l'écran aux endroits suivants :
• Endroits risquant de gêner la vue du conducteur.
• Endroits où un risque peut se présenter (par ex. frein à main, volant, changement de vitesse et airbag).

Utilisez l'appareil uniquement à la tension d'alimentation recommandée de 12 V CC. - N'essayez pas d'ouvrir l'écran ou de le démonter pour éviter tout risque d'électrocution. - Si le boîtier de l'écran était endommagé ou cassé, emportez-le chez un revendeur près de chez vous ou envoyez-le à notre service après-vente. - Évitez d'utiliser l'écran dans un lieu où il serait exposé aux poussières, à la saleté ou à l'humidité.

• Ne montez pas l'écran à un endroit où il serait exposé aux rayons du soleil ou aux températures extrêmes.

Note

Il est recommandé de faire effectuer le montage par un atelier spécialisé.

Consignes de sécurité

Pour la durée du montage et du branchement, observer les consignes de sécurité suivantes.

• Débrancher le (-) et le (+) de la batterie.
• Observer ce faisant les consignes de sécurité du constructeur automobile.
• Avant de percer les trous de fixation et de passage de câble, s'assurer de ne pas endommager de câbles cachés, le réservoir ou les conduites du carburant !

Mobilier

Cet écran est fourni avec toutes les pièces indiquées ci-dessous. Prenez soin de vérifier si la fourniture de votre écran est complète. Si une des pièces indiquées venait à manquer, adressez-vous immédiatement à votre revendeur.

• Écran (y compris dispositif de maintien et vis)
• Télécommande IVRC-06 avec pile
• Système câble 13 pôles de 5 m de long (pour convertisseur de signaux IVSC-3302 ou IVSC-5502)
• Adaptateur de connexion (RCA 13 pôles / jack)
• Manuel d'utilisation

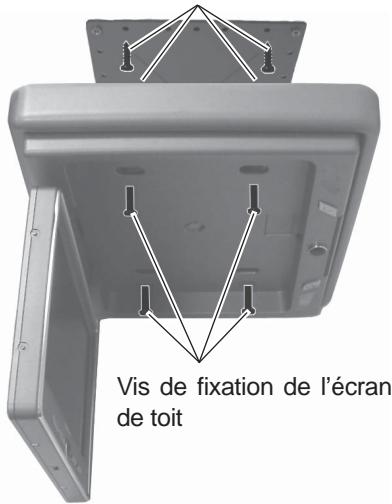

Installation de l'écran

(mécanique)

Choisissez un endroit approprié pour le montage et l'installation sécurisée de l'écran :

L'appareil ne doit pas détourner l'attention du conducteur ni gêner sa vue. - La montée et la descente du véhicule ne doivent pas être gênées. - Installer l'appareil de façon à ne pas endommager d'autres composantes du véhicule (par ex. toit ouvrant). Assurez-vous que l'appareil soit installé à un endroit sûr et fixe et qu'il ne puisse se libérer en cas de coup de frein brutal ou d'arrêt d'urgence. - Ne fixez pas l'appareil seulement sur le revêtement du plafond. - Percer d'autres trous si nécessaire, en veillant à ne pas transpercer la tôle du toit du véhicule. - Évitez d'utiliser l'écran pendant une période prolongée quand le moteur est à l'arrêt pour empêcher que la pile se décharge.

Vis de fixation de la plaque de montage

Connexion

Câble système (13 pôles)

Câble adaptateur

Câble de connexion signal (branchement de l'écran) 13 pôles

Câble de connexion pour l'éclairage intérieur 3 pôles

Connexion de l'éclairage intérieur (3 pôles)

Blanc = Vers interrupteur de porte (Porte ouverte = Masse)

Noir = Masse

Pour éviter que la pile ne se décharge prématurément, il est conseillé d'utiliser une tension de service commutée (allumage).

Avertissement : Le câble de tension de service doit être protégé à au moins 1,5 A.

Connexion de l'écran (13 pôles)

Raccorder au convertisseur de signaux IVSC-3302 ou IVSC-5502 au moyen du câble système (13 pôles) (La tension est alimentée par ces appareils. Une notice d'emploi est jointe aux appareils).

Ou

Raccorder à la tension d'alimentation 12 V et à un appareil vidéo / DVD externe au moyen du câble adaptateur (15) :

Rouge = ACC+12V

Jaune = +12 VCC

Noir = Masse

Jack (bleu) = signal de bouclage infrarouge pour relier l'entrée du capteur infrarouge du DVD-ME2 / DVD ME3.

Attention : Utiliser uniquement sur les appareils de la série DVD-Me-x

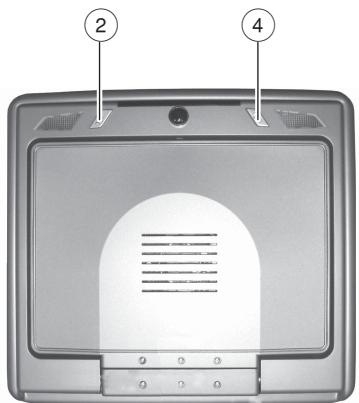

Manipulation de l'éclairage intérieur (écran)

Il y a deux boutons pour les lampes : ON ② et éclairage intérieur ④. ON

Ce bouton permet d'allumer et d'éteindre les lampes.

Éclairage intérieur :

Si vous utilisez ce bouton, les lampes ne s'allument qu'en ouvrant les portes du véhicule.

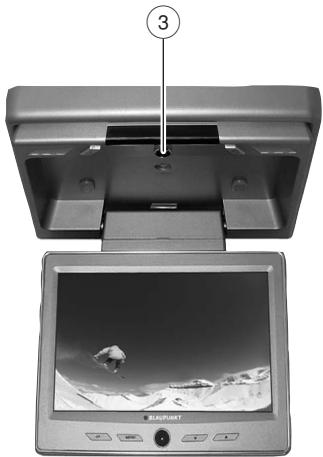

Ouverture de l'écran

Tirez le déverrouillage ③ de l'écran vers l'arrière pour rabattre l'écran LCD. Rabaissez l'écran vers la télévision jusqu'à ce qu'il soit dans un angle d'environ 90° par rapport à l'unité de base de l'écran.

Fermeture de l'écran

Ramener l'écran dans l'unité de base jusqu'à ce qu'il s'enclenche de nouveau dans le mécanisme de déclenchement / de maintien.

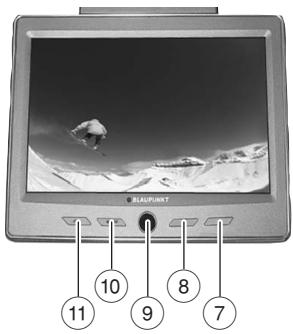

Mise en marche de l'écran

Appuyez sur la touche de mise en marche ⑨ située sur l'unité principale ou sur la touche ② de la télécommande pour allumer ou éteindre l'écran.

Remarque :

Avant de mettre l'écran en marche 9, l'affichage est allumé en bleu. Cela signifie que l'écran est raccordé à la tension d'alimentation à 12 V.

Menu OSD

Commande

⇔ Appuyez sur la touche 10 MENU située sur l'écran ou la touche 25 MENU de la télécommande pour afficher le menu OSD. - Avec les touches flèches ⑦ / ⑧ ou ②5 ▲/▼, sélectionnez les options. Appuyez sur la touche MENU ⑩ ou ②5 pour modifier les réglages au moyen des touches flèches. ⇔ Sélectionnez l'option « EXIT » pour quitter le menu OSD.

SPEAKER ON

TV/VIDEO

ZOOM

BRIGHTNESS

CONTRAST

COLOR

TINT

SHARPNESS

RESET - PICTURE

EXIT

SPEAKER ON

Allumer / éteindre le haut-parleur intégré (fonction identique à la touche MUTE 23 de la télécommande).

Le son continue d'être transmis par le casque IR IVHS-01 (accessoires).

• TV/VIDEO (AUX) :
• Bascule en mode TV ou VIDEO (AUX).
• ZOOM (taille de l'image) : modification de la hauteur / de la largeur de l'écran.
• FULL (plein)
• NORMAL (normal)
• WIDE (large)
• BRIGHTNESS (luminosité) : réglage de la luminosité.
• CONTRAST (contraste) : réglage du contraste. COLOR (couleur) : réglage des couleurs. TINT (teinte) : réglage de la teinte (uniquement pour NTSC).
• SHARPNESS (netteté) : réglage de la netteté de l'image.
• RESET PICTURE (rétablir) : rétablit les paramètres par défaut.
• EXIT (quitter) : quitte le menu OSD.

Casque IR IVHS-01 (accessoire)

Veillez à ne pas masquer la fenêtre de l'émetteur infrarouge (6) pendant l'utilisation du casque infrarouge IVHS-01 (accessoire).

Remplacement de l'ampoule

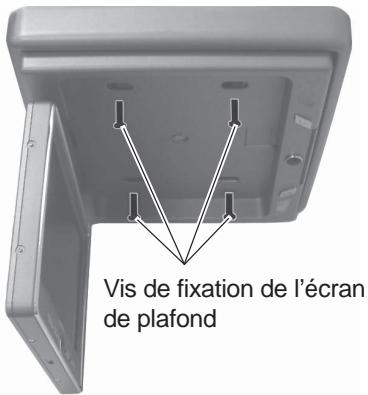

Démontez l'écran de la plaque du plafond (4 vis).

Enlever les 8 vis au dos, puis soulever le panneau arrière avec précaution. Retirez l'ancienne ampoule (voir figure ci-dessous). Insérez une nouvelle ampoule (12 V, 3 W). Remettez l'écran en place.

Spécifications techniques de l'ampoule

Diamètre : 8 mm

Longueur : 28 mm

Tension : 12 V, 3 W

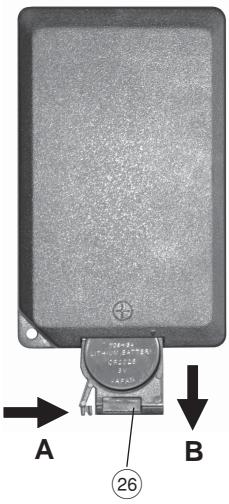

Remplacement de la pile dans la télécommande

Faites glisser vers la droite la touche (26) située sur le compartiment de la pile (26) (voir ci-dessous point A). Retirez le compartiment de la pile 26 de la télécommande (voir ci-dessous point B). Remplacez la pile 3 V (CR 2025).

IVMR-1542

Taille de l'écran :	Écran de 15,4"
Résolution de l'écran :	1280 (H) x 3 (RGB) x 800 (V)
Zone active :	331,02 (H) x 207,0 (V)
Système signal :	Système binaire NTSC/PAL
Luminosité :	220 cd/m2
Rapport de contraste :	400:1
Zone angle de vue :	gauche/droite : 70/70 degrés haut/bas : 60/60 degrés
Niveau d'entrée video :	1,0 Vpp ± 10 %
Niveau d'entrée audio :	0,3 Vrms
Niveau d'entrée AUX :	1,0 Vpp ± 10 %
Fréquence porteuse capteur IR :	L-CH: 2,3 MHz R-CH: 2,8 MHz
Tension de service (courant continu) :	10-16 V
Consommation : IVMR «Marche»	< 1,0 A (à +12V)
Consommation : IVMR «Arrêt»	< 105 mA (à +12V)
Autonomie : Allumage «Arrêt»	< 15 uA (à +12 V)
Température de service :	0 - 50 °C
Température de stockage :	- 40 °C à +85 °C
Dimensions :	443 x 356 x 60 mm
Poids :	≤ 3350 g

Sous réserve de modifications !

Numéros de service / Service numbers / Numéros du service après-vente / Numeri del servizio di assistenza / Servicenummers / Telefonnummer für Service / Números de servicio / Números de servicio / Servicenumre

Country:		Phone:	Fax:
Germany	(D)	0180-5000225	05121-49 4002
Austria	(A)	01-610 39 0	01-610 393 91
Belgium	(B)	02-525 5444	02-525 5263
Denmark	(DK)	44 898 360	44-898 644
Finland	(FIN)	09-435 991	09-435 99236
France	(F)	01-4010 7007	01-4010 7320
Great Britain	(GB)	01-89583 8880	01-89583 8394
Greece	(GR)	210 94 27 337	210 94 12 711
Ireland	(IRL)	01-46 66 700	01-46 66 706
Italy	(I)	02-369 6331	02-369 62464
Luxembourg	(L)	40 4078	40 2085
Netherlands	(NL)	0800 400 1010	0800 400 1040
Norway	(N)	66-817 000	66-817 157
Portugal	(P)	2185 00144	2185 00165
Spain	(E)	902 52 77 70	91 410 4078
Sweden	(S)	08-7501850	08-7501810
Switzerland	(CH)	01-8471644	01-8471650
Czech. Rep.	(CZ)	02-6130 0446	02-6130 0514
Hungary	(H)	76 511 803	76 511 809
Poland	(PL)	0800-118922	022-8771260
Turkey	(TR)	0212-335 06 71	0212-3460040
USA	(USA)	800-2662528	708-6817188
Brasil (Mercosur)	(BR)	0800 7045446	[phone]
Malaysia (Asia Pacific)	(MAL)	[phone]	[phone]

Blaupunkt GmbH

Robert-Bosch-Str. 200

D-31139 Hildesheim
