IVMR-1042 - Écran TFT BLAUPUNKT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Écran TFT de plafond
Marque	BLAUPUNKT
Modèle	IVMR-1042
Taille de l'écran	10,4 pouces
Résolution	1920 x 480 pixels
Système signal vidéo	NTSC / PAL (binaire)
Luminosité	290 cd/m²
Rapport de contraste	100:1
Angle de vue (gauche/droite)	60° / 60°
Angle de vue (haut/bas)	40° / 50°
Alimentation	10-16 V CC (12 V recommandé)
Consommation électrique	1,1 A (à 12 V)
Courant de repos	70 mA (à 12 V)
Température de fonctionnement	0°C à 60°C
Température de stockage	-30°C à +80°C
Dimensions (L x l x H)	322 x 305 x 63,5 mm
Poids	≤ 2450 g
Éclairage intérieur intégré	Oui (lampe LED avec interrupteur)
Haut-parleur intégré	Oui (commutable via menu OSD ou touche MUTE)
Prise en charge casque infrarouge	Oui (modèle IVHS-01, accessoire)
Télécommande incluse	Oui (IVRC-06 avec pile CR2025)
Connecteurs	Entrée AV (RCA) et AUX (RCA)
Menu OSD	Réglages : luminosité, contraste, couleur, teinte, zoom, inversion, réinitialisation

FOIRE AUX QUESTIONS - IVMR-1042 BLAUPUNKT

Comment ouvrir l'écran ?

Tirez le déverrouillage (③) de l'écran vers l'arrière pour rabattre l'écran LCD. Rabaissez-le jusqu'à un angle d'environ 90° par rapport à l'unité de base.

Comment régler l'angle de vision ?

L'écran peut être pivoté d'environ 30° vers la gauche et la droite à partir de la position centrale. Pour fermer, ramenez-le au centre et faites-le glisser jusqu'à l'enclenchement.

Comment allumer l'écran ?

Appuyez sur la touche Marche/Arrêt (⑨) située sur l'unité principale ou sur la touche POWER (20) de la télécommande.

Comment utiliser le menu OSD ?

Appuyez sur la touche MENU (⑩) de l'écran ou MENU (25) de la télécommande pour afficher le menu. Utilisez les touches flèche ▲/▼ pour naviguer et validez avec MENU. Sélectionnez EXIT pour quitter.

Comment remplacer l'ampoule de l'éclairage intérieur ?

Démontez l'écran de la plaque de plafond (4 vis). Retirez les 3 vis du couvercle métallique, changez l'ampoule (12 V, 3 W, diamètre 8 mm, longueur 28 mm) et remontez le tout.

Comment remplacer la pile de la télécommande ?

Faites glisser la touche (26) du compartiment vers la droite, retirez le tiroir, remplacez la pile par une CR2025 (3 V) et remettez en place.

Quels accessoires sont compatibles avec cet écran ?

L'écran est compatible avec le convertisseur de signaux IVSC-3302 ou IVSC-5502, le casque infrarouge IVHS-01 et la télécommande IVRC-06 fournie.

Comment basculer entre les sources vidéo ?

Appuyez sur la touche TV/VIDEO (21) de la télécommande pour commuter entre les entrées AV1 et AUX.

Quelles sont les consignes de sécurité importantes ?

Utilisez uniquement une tension de 12 V CC. Débranchez la batterie avant l'installation. Ne montez pas l'écran devant un airbag ou dans une zone de déploiement. Évitez l'exposition à la poussière, l'humidité et aux températures extrêmes.

Que faire si l'écran ne s'allume pas ?

Vérifiez que l'écran est correctement raccordé à l'alimentation 12 V (le fond bleu indique la présence de tension). Assurez-vous que le câble système (13 pôles) est bien branché au convertisseur de signaux. Si le problème persiste, contactez le service après-vente Blaupunkt.

MODE D'EMPLOI IVMR-1042 BLAUPUNKT

Guide d'utilisation et de montage

http://www.blaupunkt.com

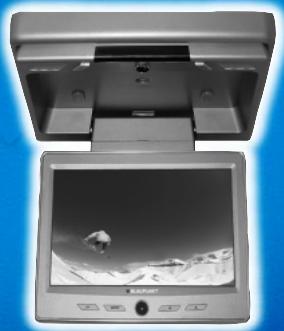

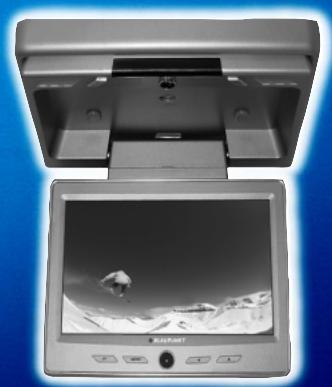

Écran de plafond

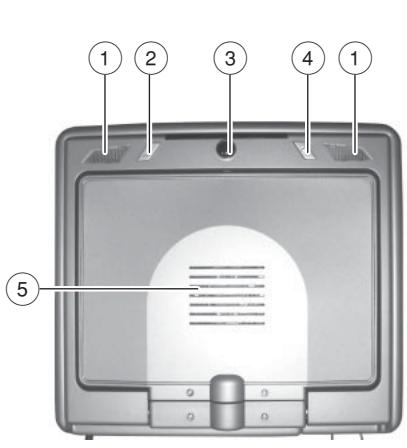

Lampes DEL unité de base ② Bouton lumineux ON ③ Déverrouillage de l'écran ④ Bouton de l'éclairage intérieur Haut-parleur (6) Récepteur infrarouge pour télécommande IR IVRC-06, émetteur infrarouge pour casque IR IVHS-01 (accessoires) ⑦ Touche de commande ▲

Amplification du volume de l'écran ou navigation dans le menu OSD.

(8) Touche de commande Réduction du volume de l'écran ou navigation dans le menu OSD. ⑨ Touche Marche/Arrêt (écran) (10) Touche de commande MENU voir Commande / Menu OSD (11) Touche de commande CH

Sélection des canaux si l'écran est raccordé au convertisseur des signaux IVSC-3302 ou IVSC-5502

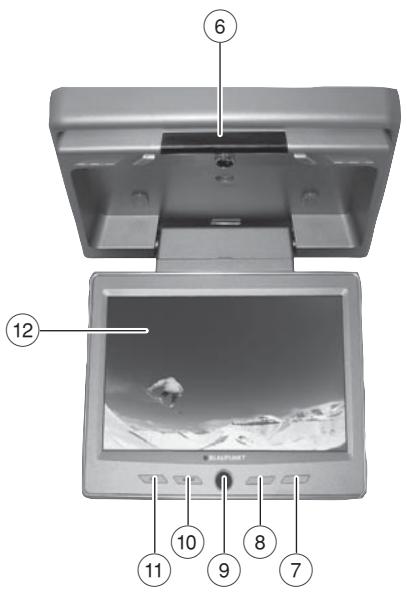

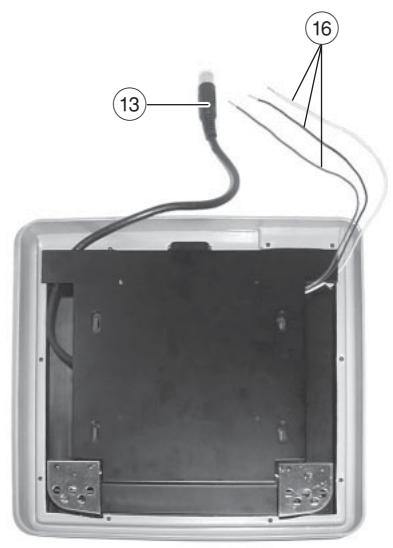

12 Écran LCD 13 Câble de connexion signal (13 pôles) 14 Câble système (13 pôles) 15 Câble adaptateur RCA/Jack (13 pôles)

16 Câble de connexion pour l'éclairage intérieur (3 pôles)

Blanc = Vers interrupteur de porte (Porte ouverte = Masse)

(17) Connecteurs AUX

Rouge = Alimentation (+12V) Noir = Masse RCA Rouge = Audio IN (R) RCA Blanc = Audio IN (L) RCA = Video IN

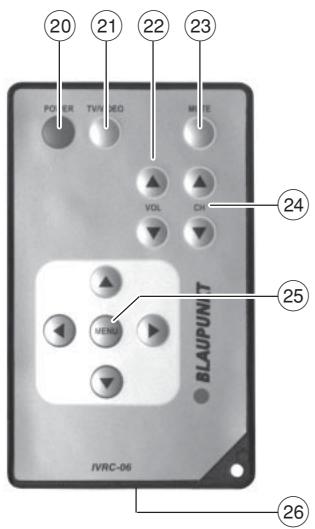

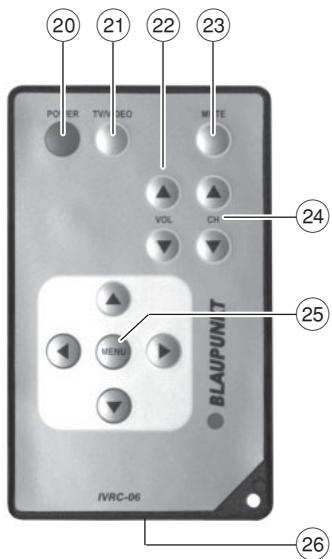

Télécommande IR

20 POWER Touche Marche/Arrêt pour l'écran. 21 TV/VIDEO Commutation d'entrée entre AV1 et AUX. (22) VOL·touche flèche ▲ Amplification du volume de l'écran choisi. VOL·touche flèche ▼ Réduction du volume de l'écran choisi. (23) MUTE Mise en sourdine du haut-parleur intégré dans l'écran. CH·touche flèche ▲/▼ Sélection de canaux si l'écran est raccordé au convertisseur de signaux IVSC-3302 ou IVSC-5502. Attention : Les fonctions des touches CH ▲/▼ dépendent de l'écran choisi au moyen de la télécommande du convertisseur de signaux. (25) MENU Voir Commande / Menu OSD. 26 Compartiment des piles

Aperçu de l'appareil 30

Écran de plafond 31

Télécommande IR 32

Notes aux utilisateurs 34

Précautions d'emploi 34

Consignes de sécurité 35

Installation de l'écran 36

Installation de l'écran (mécanique). 36

Connexion 37

Commande 38

Manipulation de l'éclairage intérieur (écran) 38

Ouverture de l'écran 38

Réglage de l'écran 39

Fermeture de l'écran 39

Mise en marche de l'écran 39

Menu OSD 40

Casque IR IVHS-01 (accessoire)... 40

Remplacement de l'ampoule 41

Remplacement de la pile dans la télécommande 41

IVMR-9002 42

IVMR-1042 43

Nous vous remercions d'avoir porté votre choix sur un produit Blaupunkt et nous espérons que ce nouvel autoradio vous donnera toute satisfaction.

Les réducteurs de Blaupunkt s'efforcent constamment de rédiger les modes d'emploi de la manière la plus claire et la plus compréhensible possible. Si vous avez toutefois des questions concernant l'utilisation de l'appareil, n'hésitez pas à contacter votre revendeur Blaupunkt ou le service d'assistance téléphonique de votre pays. Les numéros de téléphone figurent au dos de cette brochure.

Notre garantie constructeur s'étend à tous les produits achetés à l'intérieur de l'Union Européenne. Vous en trouverez les conditions sur notre site : www.blaupunkt.com. Vous pourrez aussi les obtenir en vous adressant à :

Nous vous signalons que toute modification ou tout changement effectué sur l'appareil qui n'a pas été autorisé expressément par le constructeur, entraînera éventuellement la perte des droits à la garantie.

Le fonctionnement permanent ou le stockage au-delà des limites de température

rature spécifiques risque de réduire la durée de vie de l'écran à cristaux liquides.

Précautions d'emploi

Prenez soin d'observer tous les avertissements, toutes les précautions d'emploi et indications de maintenance individuées dans ce manuel d'utilisation pour prolonger la durée de vie de votre écran.

• En tant que conducteur, n'utilisez pas l'écran pendant vos trajets pour éviter tout accident de la route.
• Ne placez pas l'écran aux endroits suivants :
• Endroits risquant de gêner la vue du conducteur.
• Endroits où un risque peut se déclencher (par ex. frein à main, volant, changement de vitesse et airbag).

Utilisez l'appareil uniquement à la tension d'alimentation recommandée de 12 V CC. - N'essayez pas d'ouvrir l'écran ou de le démonter pour éviter tout risque d'électrocution. - Si le boîtier de l'écran était endommagé ou cassé, emportez-le chez un revendeur près de chez vous ou envoyez-le à notre service après-vente. - Évitez d'utiliser l'écran dans un lieu où il serait exposé aux poussières, à la saleté ou à l'humidité.

• Ne montez pas l'écran à un endroit où il serait exposé aux rayons du soleil ou aux températures extrêmes.

Note

Il est recommandé de faire effectuer le montage par un atelier spécialisé.

Consignes de sécurité

Pour la durée du montage et du branchement, observer les consignes de sécurité suivantes.

• Débrancher le (-) et le (+) de la batterie,
• Observer ce faisant les consignes de sécurité du constructeur automobile.
• Avant de percer les trous de fixation et de passage de câble, s'assurer de ne pas endommager de câbles cachés, le réservoir ou les conduites du carburant!

Cet écran est fourni avec toutes les pièces indiquées ci-dessous. Prenez soin de vérifier si la fourniture de votre écran est complète. Si l'une des pièces indiquées manque, adressez-vous immédiatement à votre revendeur.

• écran (y compris dispositif de maintien et vis)
• télécommande IVRC-06 avec pile
• système câble 13 pôles de 5 m de long (pour convertisseur de signaux IVSC-3302 ou IVSC-5502)
• adaptateur de connexion (RCA 13 pôles / jack)
• manuel d'utilisation

Installation de l'écran

Choisissez un endroit approprié pour le montage et l'installation sécurisée de l'écran :

L'appareil ne doit pas détourner l'attention du conducteur ni gêner sa vue. - La montée et la descente du véhicule ne doivent pas être gênées. - Installer l'appareil de façon à ne pas endommager d'autres composants du véhicule (par ex. toit ouvrant). Assurez-vous que l'appareil soit installé à un endroit sûr et fixe et qu'il ne peut se libérer en cas de coup de frein brutal ou d'arrêt d'urgence. - Ne fixez pas l'appareil seulement sur le revêtement du plafond. - Percer d'autres trous si nécessaire, en veillant à ne pas transpercer la tôle du toit du véhicule. - Évitez d'utiliser l'écran pendant une période prolongée quand le moteur est à l'arrêt pour empêcher que la pile se décharge.

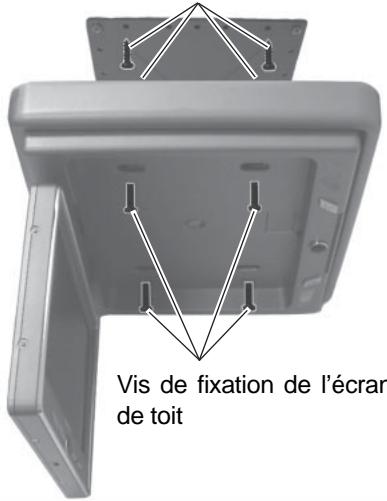

Vis de fixation de la plaque de montage

Connexion

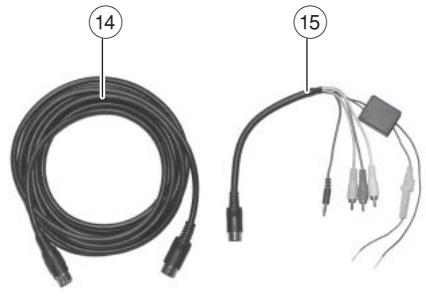

Câble système (13 pôles)

Câble adaptateur

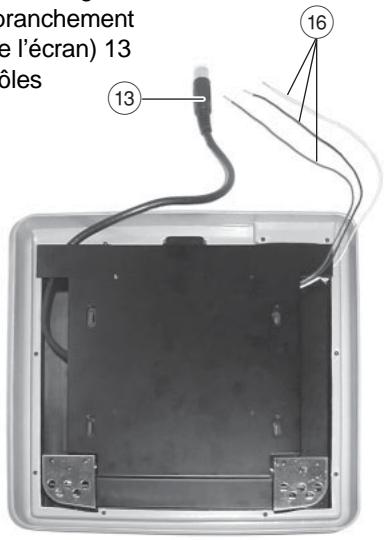

Câble de connexion signal (branchement de l'écran) 13 pôles

Câble de connexion pour l'éclairage intérieur 3 pôles

Connexion de l'éclairage intérieur (3 pôles)

Blanc = Vers interrupteur de porte (Porte ouverte = Masse)

Noir = Masse

Pour éviter que la pile se décharge prématurément, il est conseillé d'utiliser une tension de service commutée (allumage).

Avertissement: Le câble de tension de service doit être protégé à au moins 1,5 A.

Connexion de l'écran (13 pôles)

Raccorder au convertisseur de signaux IVSC-3302 ou IVSC-5502 au moyen du câble système (13 pôles) (La tension est alimentée par ces appareils. Une notice d'emploi est jointe aux appareils).

Raccorder à la tension d'alimentation 12 V et à un appareil video / DVD externe au moyen du câble adaptateur (15):

Rouge = +12VCC

Noir = Masse

Connecteur jack (bleu)

= à ne pas utiliser (destiné uniquement aux appareils spécifiques)

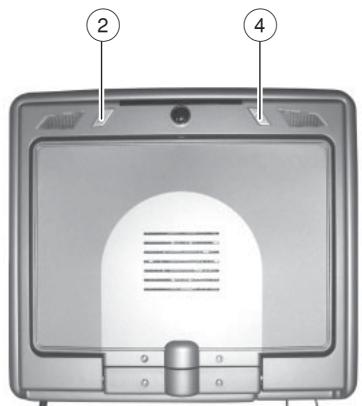

Manipulation de l'éclairage intérieur (écran)

Il y a deux boutons pour les lampes : ON ② et éclairage intérieur ④.

Ce bouton permet d'allumer et d'éteindre les lampes.

Eclairage intérieur :

Si vous utilisez ce bouton, les lampes ne s'allument qu'en ouvrant les portes du véhicule.

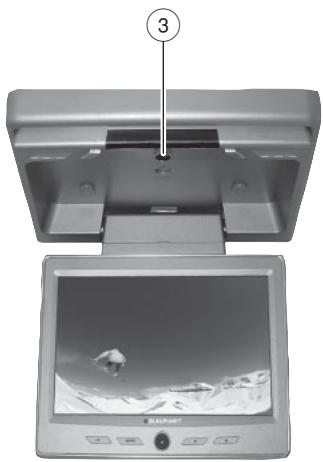

Ouverture de l'écran

Tirez le déverrouillage ③ de l'écran vers l'arrière pour rabattre l'écran LCD. Rabaissez l'écran vers la télévision jusqu'à ce qu'il soit dans un angle de environ par rapport à l'unité de base de l'écran.

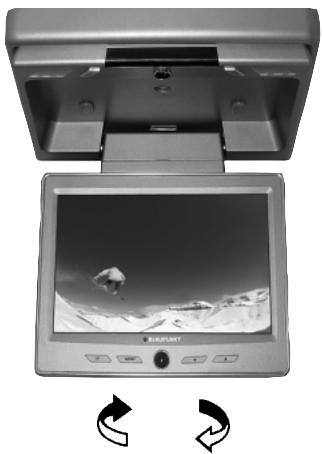

Réglage de l'écran

L'écran peut être réglé à environ vers la droite et la gauche de la position de vue centrale.

Fermeture de l'écran

Ramenez l'écran à la position de vue centrale en le tournant et faites-le glisser dans l'unité de base jusqu'à ce qu'il s'enclenche dans le mécanisme de déverrouillage / verrouillage.

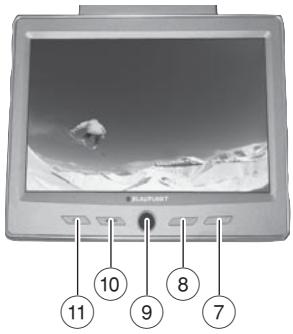

Mise en marche de l'écran

Appuyez sur la touche de mise en marche 9 située sur l'unité principale ou sur la touche 20 de la télécommande pour allumer ou éteindre l'écran.

Remarque :

Avant de mettre l'écran en marche, l'affichage est allumé en bleu. Cela signifie que l'écran est raccordé à la tension d'alimentation à 12 V.

Commande

Appuyez sur la touche 10 MENU située sur l'écran ou la touche 25 MENU de la télécommande pour afficher le menu OSD. - Avec la touche flèche ⑦ / ⑧ ou ②5 ▲/▼, Sélectionnez les options. Appuyez sur la touche MENU ⑩ ou ②5 pour modifier les réglages au moyen des touches flèche. Sélectionnez l'option « EXIT » pour quitter le menu OSD.

SPEAKER ON

ZOOM

BRIGHTNESS

CONTRAST

COLOR

TINT

REVOLVE LEFT-RIGHT

UP-DOWN

RESET PICTURE

EXIT

SPEAKER ON

Allumer / éteindre le haut-parleur intégré (fonction identique à la touche MUTE 23 de la télécommande).

Le son continue d'être transmis par le casque IR IVHS-01 (accessoires).

• ZOOM (taille de l'image) uniquement IVMR-9002 : Changement de la hauteur / de la largeur de l'écran
• FULL (plein)
• NORMAL (normal)
• WIDE (large)
• BRIGHTNESS (luminosité) : réglage de la luminosité
• CONTRAST (contraste) : réglage du contraste COLOR (couleur) : réglage des couleurs TINT (teinte) : réglage de la teinte (uniquement pour NTSC)
• REVOLVE (inverser): inversion de l'affichage
• LEFT - RIGHT (gauche - droite) réflexion horizontale
• UP - DOWN (haut - bas) : réflexion verticale
• RESET PICTURE (rétablir) : rétablir les paramètres par défaut.
• EXIT (quitter) : quitter le menu OSD

Casque IR IVHS-01 (accessoire)

Prenez soin de ne pas cacher la fenêtre de l'émetteur infrarouge (6) pendant l'utilisation du casque infrarouge IVHS01 (accessoire).

Remplacement de l'ampoule

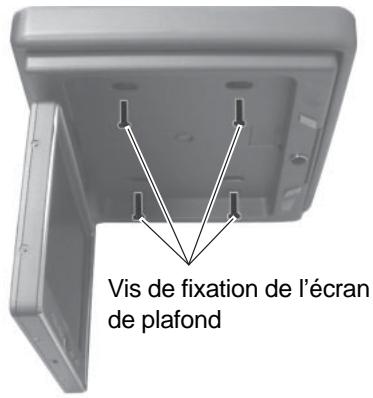

Démontez l'écran de la plaque du plafond (4 vis).

Enlevez les 3 vis du couvercle métallique (voir Figure ci-dessous). Retirez l'ancienne ampoule. Insérez une nouvelle ampoule (12 V, 3 W). Remettez l'écran en place.

Couvercle métallique

Ampoule

Specifications techniques de l'ampoule

Diametre: 8 mm

Longueur: 28mm

Tension : 12 V, 3 W

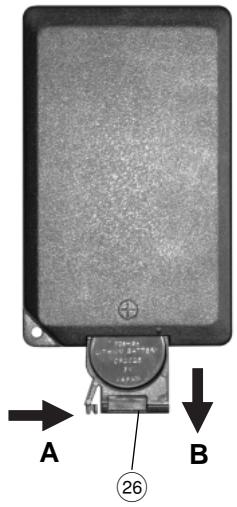

Remplacement de la pile dans la télécommande

Faites glisser vers la droite la touche (26) située sur le compartiment de la pile (26) (voir ci-dessous point A). Retirez le compartiment de la pile 26 de la télécommande (voir ci-dessous point B). Remplacez la pile 3 V (CR 2025).

IVMR-9002

Taille de l'écran :	Écran de 9"
Résolution de l'écran :	1440 (H) x 234 (V)
Zone active :	198,0 (H) x 111,74 (V)
Système signal :	Système binaire NTSC/PAL
Luminosité :	300 cd/m2
Rapport de contraste :	100
Zone angle de vue :	gauche/droite : 65/65 degrés haut/bas : 50/65 degrés
Niveau d'entrée video :	1,0 Vpp ± 10 %
Niveau d'entrée audio :	0,3 Vrms
Niveau d'entrée AUX :	1,0 Vpp ± 10 %
Fréquence porteuse capteur IR :	L-CH: 2,3 MHz R-CH: 2,8 MHz
Tension de service (courant continu) :	10-16 V
Consommation :	1 A (à +12V)
Autonomie :	35 mA (à +12 V)
Température de service :	0 - 60 °C
Température de stockage :	- 30 °C à +80 °C
Dimensions :	286 x 258 x 57,4 mm
Poids :	≤ 2150 g

Sous réserve de modifications!

IVMR-1042

Taille de l'écran: Écran de 10,4"

Résolution de l'écran: 1920 (H) x 480 (V)

Zone active : 211,2 (H) x 158,4 (V)

Système signal : Système binaire NTSC/PAL

Luminosité : 290 cd/m²

Rapport de contraste : 100

Zone angle de vue : gauche/droite : 60/60 degrés haut/bas : 40/50 degrés

Niveau d'entrée vidéo: 1,0 Vpp ± 10 %

Niveau d'entrée audio : 0,3 Vrms

Niveau d'entrée AUX : 1,0 Vpp ± 10 %

Fréquence porteuse capteur IR : L-CH: 2,3 MHz

R-CH: 2,8 MHz

Tension de service (courant continu) : 10-16 V

Consommation : 1,1 A (à +12 V)

Autonomie : 70 mA (à +12 V)

Température de service : 0 - 60 °C

Température de stockage : -30 °C à +80 °C

Dimensions: 322 × 305 × 63.5 ~mm

Poids: ≤ 2450 g
