| Marque | Blaupunkt |
| Modèle | GTA 475 |
| Type d'appareil | Amplificateur de voiture 4 canaux |
| Puissance max (quadro) | 4 x 160 W (4 Ω) / 4 x 210 W (2 Ω) |
| Puissance max (stéréo ponté) | 2 x 425 W (4 Ω) |
| Puissance RMS (quadro) | 4 x 75 W (4 Ω) / 4 x 105 W (2 Ω) |
| Puissance RMS (stéréo ponté) | 2 x 210 W (4 Ω) |
| Bande passante | 10 Hz - 35 000 Hz |
| Rapport signal/bruit | > 95 dB |
| Distorsion (RMS) | < 0,03 % |
| Stabilité | 2 Ω (4 Ω en mode ponté) |
| Sensibilité d'entrée | 0,3 - 8 V |
| Entrées | 4 x Cinch/RCA plaqué or, 4 x High-Level, 2 x Direct Aux (jack 3,5 mm) |
| Sorties haut-parleur | 4 x plaqué or |
| Filtre passe-bas (Low Pass) | 50 - 250 Hz |
| Filtre passe-haut (High Pass) | 50 - 250 Hz |
| Amplification des basses (Bass Boost) | 0 à +12 dB |
| Dimensions (L x H x P) | 352,5 x 53 x 268,5 mm |
| Alimentation | 12 V CC (véhicule), section de câble min. 6 mm² |
| Fusibles intégrés | Oui (protègent l'étage amplificateur) |
| Consommation | Non spécifiée |
| Poids | Non spécifié |
| Indication de fonctionnement | Voyant vert (marche) / rouge (protection) |
FOIRE AUX QUESTIONS - GTA 475 BLAUPUNKT
Questions des utilisateurs sur GTA 475 BLAUPUNKT
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Amplificateur de voiture au format PDF gratuitement ! Retrouvez votre notice GTA 475 - BLAUPUNKT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil GTA 475 de la marque BLAUPUNKT.
MODE D'EMPLOI GTA 475 BLAUPUNKT
Notice d'emploi et de montage
www.blaupunkt.com
DEUTSCH. 3 Fig. 1 - Fig. 7 32-35 ENGLISH 6 Fig. 1 - Fig. 7 32-35 FRANÇAIS 9 Fig. 1 - Fig. 7 32-35 ITALIANO 12 Fig. 1 - Fig. 7 32-35 NEDERLANDS 15 Fig. 1 - Fig. 7 32-35 SVENSKA. 18 Fig. 1 - Fig. 7 32-35 ESPANOL 21 Fig. 1 - Fig. 7 32-35 PORTUGUES 24 Fig. 1 - Fig. 7 32-35 DANSK 28 Fig. 1 - Fig. 7 32-35
Félicitations! Vous avez acheté un amplificateur GTA haut de gamme. En optant pour un GTA 475, vous avez choisi une reproduction du son de très haute qualité. Que vous intégriez l'amplificateur GTA dans un système déjà existant ou dans un nouveau système hi-fi, l'amélioration de la qualité du son, que vous aurez bien du mal à ne pas remarquer, vous convaincra dès le premier instant d'écoute!
Blaupunkt s'efforce en permanence de rendre les instructions de service de ses appareils toujours plus claires et de lecture facile. Si malgré cela, vous émettiez des doutes sur un point quelconque du manuel, n'hésitez pas à vous adresser à votre représentant agréé Blaupunkt ou à composer le numéro du centre d'assistance téléphonique de votre pays (hot line). Vous trouvez celui-ci à la dernière page de ce fascicule.
Notre garantie s'étend à tous les produits achetés à l'intérieur de l'Union Européenne. Vous en trouvrez les conditions sur notre site Internet: www.blaupunkt.de. Vous pourrez aussi les obtenir en vous adressant à :
Blaupunkt GmbH
Hotline
Robert Bosch Str. 200
D-31139 Hildesheim
La performance d'un amplificateur est toujours fonction de son installation, une installation correcte améliorant la performance d'ensemble du système audio. L'amplificateur GTA devrait être installé par un expert ; au cas où ce serait vous à pouvoir l'installer, lisez d'abord ce mode d'emploi sans rien omettre, puis effectuez l'installation en prenant le temps nécessaire. Pour conclure, permettez-nous de vous donner encore quelques conseils, notamment en matière de protection de la santé : écouter de la musique dans un véhicule à un niveau dépassant 100 décibels peut endommager l'ouie humaine de façon irrémédiable, voire occasionner sa perte totale. Avec les systèmes modernes, très puissants, et des haut-parleurs haut de gamme, il est possible de dépasser le niveau de pression sonore de 130 décibels.
Consignes de sécurité dispositions relatives à l'installation et au branchement
Le câble électrique de l'amplificateur doit être équipé d'un fusible placé à une distance maximale de 30 cm par rapport à la batterie du véhicule, pour protéger celle-ci en cas de court-circuit entre l'amplificateur et la batterie. Le fusible de l'amplificateur ne protège que ce dernier, non la batterie du véhicule.
Pendant le montage et le branchement de l'amplificateur, le pole négatif de la batterie doit être déconnecté.
Effectuer l'installation en observant les consignes de sécurité du fabricant du véhicule (air bag, équipement d'alarme, ordinateur de bord, dispositif d'antidémarrage).
Pour prévenir les accidents, il est nécessaire que l'étage amplificateur de puissance soit fixé de façon professionnelle. Il doit être possible d'introduire les vis livrées avec l'amplificateur dans la surface de montage, qui, elle, doit offrir un support sûr.
Pour des raisons de sécurité, le GTA 475 doit être fixé de façon sûre. Ne pas le monter sur les plages arrière, les banquettes arrière ou sur toute autre surface ouverte vers l'avant.
En perçant des trous, il est nécessaire de faire attention à ne pas endommager des pièces du véhicule telles que la batterie, les câbles ou la boîte à fusibles.
L'amplificateur doit être installé à un endroit
convenable, p. ex. sous les sièges ou dans le coffre (fig. 1). Lors du choix de l'emplacement, veillez à ce que celui-ci soit sec et que l'air y circule suffisamment pour assurer le refroidissement de l'amplificateur. Si le bord des trous est tranchant, utilisez un cheminement de câbles. Utilisez des haut-parleurs ayant une impédance de 2-4 (Cf. tableau ou dessin de montage). Faites attention à la charge maximale (puissance sonore). Ne reliez les haut-parleurs à la terre, n'utilisez que les bornes marquées. La section des câbles +/- ne doit pas être inférieure à 6 mm².

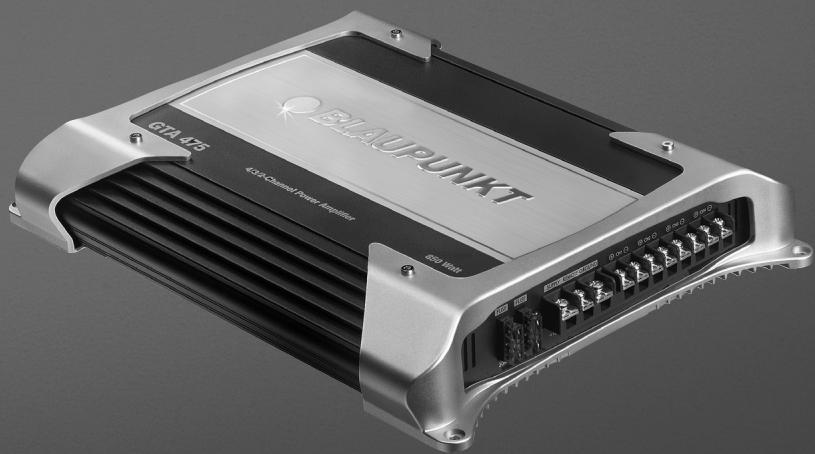

Amplifier GTA 475
Cet amplificateur est conçu pour le rattachement à une prise Cinch d'autoradio. Si l'autoradio est équipé d'une prise ISO Blaupunkt, utilise un adaptateur ISO-Cinch (7 607 893 093 / 7 607 855 094).
Possibilités d'emploi et branchement des haut-parleurs :
| Mode Quadro | |
| Puissance max. | 4 x 160 watts / 4 Ω .Fig. 4 |
| Mode stéroyo | |
| Puissance max. | 2 x 425 watts / 4 Ω .Fig. 5 |
| Mode Quadro | |
| Puissance max. | 4 x 210 watts / 2 Ω .Fig. 4 |
| Mode Quadro | |
| Puissance RMS | 4 x 75 watts / 4 Ω....Fig. 4 |
| Mode stéroyo | |
| Puissance RMS | 2 x 210 watts / 4 Ω .Fig. 5 |
| Mode Quadro | |
| Puissance RMS | 4 x 105 watts / 2 Ω..Fig. 4 |
| Puissance RMS selon DIN 45500 (distorsion 1 % / +14,4 V) | |
| Bande passante | 10 Hz - 35.000 Hz |
| Rapport signal/bruit | >95 dB |
| Distorsion (RMS) | < 0,03% |
| Stabilité | 2 Ω (4 Ω en mode pont) |
| Sensibilité d'entrée | 0,3 - 8 V |
| Direct Aux IN | 0,3 V |
| Filtre passer-bas (Low Pass) | 50-250 Hz |
| Filtre passer-haut (High Pass) | 50-250 Hz |
| Amplification des basses | 0 à +12 dB |
| Entrées | 4x Cinch/RCA, plaqué or |
| 4 x enceinte HighLevel | |
| 2 x Direct Aux Input | |
| 3,5 mm stéroye | |
| Sorties | 4x haut-parleur, plaqué or |
| Dimensions L x H x P (mm) | 352,5 x 53 x 268,5 |
Branchement +/-
Nous recommandons une section minimale de 6mm². Les câbles (+), en vente dans n'importe quel magasin offrant ce genre d'articles, doivent être mis en place jusqu'à la batterie, et reliés aux portefusibles. Si le bord des trous est tranchant, utilisez un cheminement de câbles. Les câbles (-), eux aussi en vente dans n'importe quel magasin offrant ce genre d'articles, doivent être vissés fermement à un point de contact à la terre, libre d'interférence, tel que des vis ou le métal de la carrosserie (pas au pôle négatif de la batterie!). Mettre à nu les points de contact à la terre, en grattant dessus, et les graphiter.
Fusibles intégrés (fuse)
Les fusibles intégrés dans l'amplificateur (Fuse) protègent l'étage amplificateur de puissance et tout le système électrique en cas de dérangement. Au moment de changer les fusibles, ne les shuntez en aucun cas, et ne les remplacez pas par des fusibles conçus pour des courants plus importantes.
Exemples de branchement
Branchement de la tension d'alimentation....... fig.2. Branchement aux autoradios à sortie Cinch....... fig.3. Branchement de haut-parleurs. fig.4/5 Direct Aux Input.. fig.6/6a High-Input... fig.7 +12V Relier la prise remote de l'amplificateur à une source de tension commutable de +12V. Il est ainsi possible d'allumer et d'éteindre l'amplificateur par l'interrupteur Marche/Arrêt de la radio.
Prises à maxima (high input)
L'amplificateur est équipé de prises à maxima (high input) pour le branchement de radios qui n'ont pas de sorties pourvues de résistance.
(fig. 7). Il est ainsi possible de connecter l'amplificateur directement à la sortie de haut-parleur de la radio.
Connexion possible à l'autoradio en cas d'entrée aux inexistante ou occupée
Il est possible ici de raccorder différentes sources BF, par exemple un lecteur MP3 et/ou un appareil de navigation mobile, directement via un connecteur jack à l'entrée Direct Aux Input AVANT ou ARRIÈRE. Toutes les sources sonores seront audibles simultanément et vous réglerez votre volume sur l'appareil source respectif.
Lors du montage et du branchement, toutes les sources BF doivent être sur ARRET (OFF)!
Montage du câble de connexion jack
Pour le branchement, utilisez un câble de connexion jack 5 m à la ref. 7 607 001 525.
Il se distingue par son commutateur MARCHE/ARRET.
Position du commutateur ARRET :
Lors du montage et du démontage et en présence d'une source BF non raccordée.
Position du commutateur MARCHE :
Seulement après avoir raccordé une source BF.
Attention :
Lors de la connexion, mettre toujours le bouton de réglage du volume sur minimum et éteindre l'amplificateur.
Si vous voulez entendre une source sonore via les haut-parleurs AVANT et ARRIÈRE, vous devez raccorder les entrées Direct Aux Input avec notre cable Y de connexion jack (7 607 001 524), (voir Fig. 6).
Régulateur de gain
A l'aide du régulateur de gain, il est possible d'adapter la sensibilité d'entrée de l'étage amplificateur de puissance à la tension de sortie du
préamplificateur de votre autoradio. La plage de régulation va de 0,3 V à 8 V. Pour les modèles.
Pour brancher un modèle d'un autre fabricant, il est nécessaire d'adapter la sensibilité d'entrée selon les instructions du fabricant en question. Sur ce point, encore quelques renseignements importants :
en tournant le régulateur dans le sens des aiguilles d'une montre, on augmente la sensibilité d'entrée de l'amplificateur, et par là également le volume. Il ne s'agit cependant pas d'un réglage de volume ; en position finale, la puissance sonore n'est pas majorée, même si au départ on en a l'impression. Car le système n'augmente plus rapidement la puissance sonore que si le régulateur de volume de la radio est ouvert.
Branchement de haut-parleurs
(A cas échéant l'amplificateur devrait être branché à pont, vous pouvez sauter ce passage et passer immédiatement à la partie « Branchement à pont de haut-parleurs ». )
Comme pour tous les composants audio, le même principe vaut aussi pour l'amplificateur et les haut-parleurs : pour assurer une bonne reproduction des basses, il est nécessaire que les pôles soient branchés correctement. C'est pourquoi il est très important que la prise (+) de l'amplificateur soit reliée à la prise (+) du haut-parleur ; il en est de même pour le pôle négatif. En outre, il est nécessaire de veiller à ce que la voie de gauche de l'amplificateur soit connectée avec le haut-parleur de gauche, ainsi que la voie de droite avec le haut-parleur de droite.
Branchement à pont de haut-parleurs
L'amplificateur GTA peut être shunté pour fonctionner aussi en mode mono, ce qui permet à l'amplificateur d'être utilisé pour un ou plusieurs subwoofer, voir pour un haut-parleur pour les fréquences moyennes. Dans ce cas, l'amplificateur réunit les voies de droite et de gauche en une voie unique de sortie (sortie mono).
Remarque :
L'amplificateur peut réunir les signaux de droite et de gauche seulement si les branchements RCA de droite et de gauche ont été effectués.
En cas de connexion à pont, la charge d'amplificateur ne doit pas être inférieure à 4 ohm. Une charge assez faible entraine une
surchauffe ou un arrêt de l'amplificateur et risque de produire des dommages permanents.
Réglage du mode et de la zone des passages de fréquence
GTA 475 permet le réglage du mode de passage de fréquence (c.-à-d. Low-Pass ou High-Pass), ainsi que celui de la fréquence d'accès désirée. Si l'on souhaite brancher p. ex. une paire de subwoofer, les réglages Low-Pass qui sont représentés, doivent être effectués (fig. 3). La fréquence d'accès est fonction de la gamme de fréquences des haut-parleurs (voir gamme recommandée de fréquences de haut-parleur).
Réglage des fréquences high-pass
Pour un réglage sur 250 Hz, l'amplificateur aura une gamme de fréquences entre 250 Hz et 35.000 Hz.
Réglage des fréquences low-pass
Ce régulateur, qui est actif lorsque l'interrupteur se trouve en position « Low-Pass », permet de régler la fréquence d'accès souhaitée.
Exemple : pour un réglage sur 150 Hz, l'amplificateur aura une gamme de fréquences entre 10 Hz et 150 Hz.
Le régulateur Bass Boost (Amplification des basses) permet de régler la restitution des basses de l'amplificateur. La plage de réglage va de 0 dB à +12 dB.
Indication de fonctionnement (POWER / PROTECTION)
Affichage vert: Étage de sortie connectée, état de fonctionnement régulier.
Affichage rouge: L'étage de sortie est électroniquement déconnectée à cause d'une défaillance.
Sous réserve de modifications!
Recyclage et récupération
Ce produit est fabriqué à partir de matériaux qui peuvent être récupérés de manière respectue de l'environnement et recyclés dans les règles de l'art. Les produits en fin de vie doivent être collectés et séparés des autres déchets. Nous vous invitons à utiliser les programmes de récupération et de collecte mis en place pour recycler le produit.
