GP 3513 COMFORT - Congélateur vertical LIEBHERR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Congélateur vertical
Marque	LIEBHERR
Modèle	GP 3513 COMFORT
Hauteur (mm)	1751
Largeur (mm)	597
Profondeur (mm)	610
Classe climatique	SN, N, ST, T
Réfrigérant	R 600a
Alimentation électrique	220-240 V ~ 50 Hz
Fusible recommandé	10 A à 16 A
Fonction SuperFrost	Oui, pour congélation rapide
Alarme porte ouverte	Oui, après 60 secondes
Alarme température	Oui
Verrouillage enfants	Oui
VarioSpace	Oui, tiroirs et tablettes amovibles
Tablette de congélation	Oui
Accumulateurs de froid	Oui
Éclairage intérieur	Ampoule 15 W (max), culot E14
Dégivrage	Manuel
Nettoyage	Eau tiède et détergent doux
Inversion de porte	Possible
Pieds réglables	Oui
Système d'information	Indique les durées de conservation

FOIRE AUX QUESTIONS - GP 3513 COMFORT LIEBHERR

Comment régler la température ?

Appuyez une fois sur la touche de réglage (Fig. 3 (6)). La LED de la température actuelle clignote dans l'affichage de la température. Appuyez plusieurs fois sur la touche de réglage jusqu'à ce que la LED de la température désirée s'allume. La température recommandée est de -18 °C.

Comment activer la fonction SuperFrost ?

Appuyez brièvement sur la touche SuperFrost (Fig. 3 (2)). Le symbole SuperFrost s'allume. Pour une petite quantité d'aliments, attendez environ 6 heures avant d'introduire les aliments ; pour une grande quantité, attendez 24 heures. SuperFrost se désactive automatiquement après environ 65 heures.

Comment dégivrer le congélateur ?

Un jour avant le dégivrage, activez la fonction SuperFrost pour créer une réserve de froid. Coupez l'appareil et débranchez-le. Placez un récipient d'eau chaude (non bouillante) sur une tablette. Laissez la porte ouverte. Retirez les morceaux de glace et essuyez l'eau. N'utilisez jamais d'appareils chauffants ou d'objets tranchants pour dégivrer.

Que faire si l'alarme sonore se déclenche ?

L'alarme peut être due à une porte ouverte (plus de 60 s) ou à une température trop élevée. Pour arrêter l'alarme, appuyez sur la touche Alarme (Fig. 3 (7)). Si l'alarme de température persiste, vérifiez la qualité des aliments et contactez le S.A.V. si nécessaire.

Comment inverser le sens d'ouverture de la porte ?

Vous pouvez inverser la porte à l'aide des outils suivants : Torx 25, Torx 15, clé à fourche SW 6, tournevis. Suivez les étapes dans la notice (section 4.3). Veillez à bien revisser les pivots avec un couple de serrage de 4 Nm pour garantir la sécurité.

Comment nettoyer l'appareil ?

Videz l'appareil et débranchez-le. Nettoyez les surfaces intérieures et extérieures avec de l'eau tiède et un détergent doux (pH neutre). N'utilisez jamais de produits abrasifs, de nettoyeurs vapeur ou de solvants. Essuyez soigneusement et rebranchez l'appareil.

Quelle est la capacité de congélation maximale ?

La capacité de congélation maximale en 24 heures est indiquée sur la plaque signalétique à l'intérieur de l'appareil (capacité de congélation ... kg/24h). Les tiroirs supportent jusqu'à 25 kg chacun et les tablettes jusqu'à 55 kg.

Comment activer le verrouillage enfants ?

Maintenez la touche SuperFrost (Fig. 3 (2)) enfoncée pendant environ 5 secondes jusqu'à ce que le symbole Menu s'allume. Appuyez brièvement sur la touche SuperFrost pour activer la sécurité enfants. Le symbole Sécurité enfants (Fig. 3 (8)) s'allume. Pour désactiver, répétez l'opération.

Que faire en cas de panne de courant ?

Placez les accumulateurs de froid sur les aliments congelés. Conservez les aliments emballés dans du papier journal ou des couvertures dans un endroit frais. N'ouvrez pas l'appareil inutilement. Une fois le courant rétabli, la température peut remonter ; vérifiez l'état des aliments.

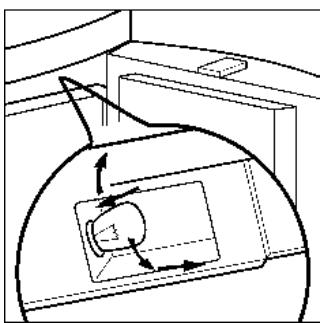

Comment remplacer l'ampoule d'éclairage intérieur ?

Coupez l'appareil et débranchez-le. Remplacez l'ampoule par une neuve de 15 W maximum, culot E14. Le type de courant et la tension doivent correspondre à la plaque signalétique. L'ampoule se trouve sous le tableau de commande.

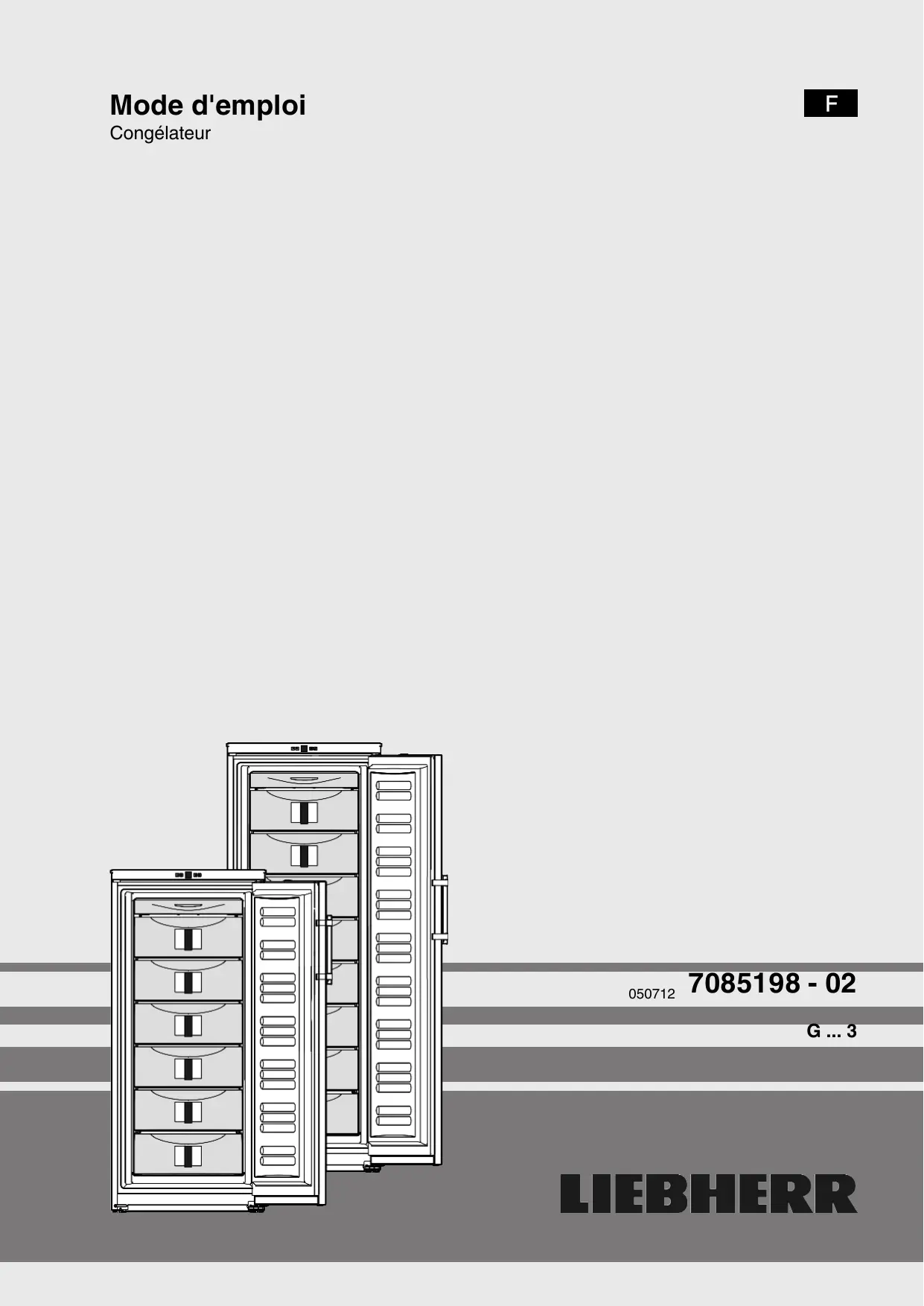

MODE D'EMPLOI GP 3513 COMFORT LIEBHERR

1 Vue d'ensemble de l'appareil. 2

1.1 Description de l'appareil et de son équipement

1.2 Domaine d'utilisation de l'appareil 2

1.3 Conformité 3

1.4 Dimensions hors tout de l'appareil 3

1.5 Économiser l'énergie 3

2 Consignes de sécurité générales 3

3 'affichage 4

3.1 Éléments de commande et de contrôle

3.2 Affichage de la température

4 Mise en service

4.1 Transport de l'appareil

4.2 Mise en place de l'appareil 4

4.3 Inversion du sens d'ouverture de la porte 5

4.4 Insertion entre deux éléments de cuisine

4.5 Éliminer l'emballage 7

4.6 Brancher l'appareil 7

4.7 Enclencher l'appareil

5 Commande. 7

5.1 Luminosité de l'affichage de température

5.2 Verrouillage enfants 8

5.3 Alarme porte ouverte 8

5.4 Alarme de température 8

5.5 Congeler des aliments 8

5.6 Dégivrer les aliments 9

5.7 Régler la température 9

5.8 SuperFrost

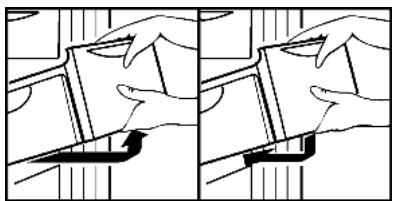

5.9 Tiroirs. 9

5.10 Tablettes de rangement

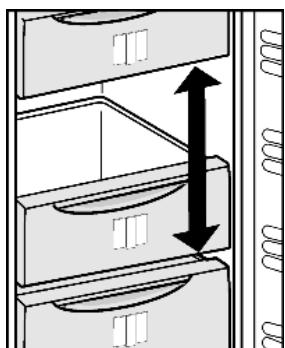

5.11 VarioSpace 9

5.12 Système d'information 9

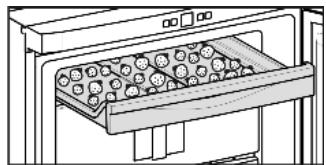

5.13 Tablette de congélation 9

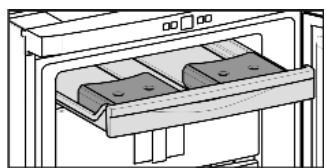

5.14 Accumulateurs de froid

6 Entretien 10

6.1 Dégivrer manuellement

6.2 Nettoyage de l'appareil 10

6.3 Remplacer l'éclairage intérieur 11

6.4 S.A.V. 11

7 Dysfonctionnements 11

8 Mise hors service 12

8.1 Couper l'appareil

8.2 Mise hors service

9 Éliminer l'appareil. 12

Le fabricant travaille constamment au développement de tous les types et modèles d'appareils. C'est pourquoi nous nous réservons le droit de modifier la forme, l'équipement et la technique de nos appareils. Nous vous remercions de votre compréhension.

Afin de découvrir tous les avantages de votre nouvel appareil, nous vous prions de lire attentivement c .

C sont valables pour plusieurs modèles, des différences sont donc possibles. Les paragraphes ne concernant que certains appareils sont indiqués par un astérisque (*).

Les instructions de manipulation sont indiquées par un symbole, les résultats de manipulation par un autre.

Remarque

À la livraison, les tablettes de rangement, les bacs et les balconnets sont disposés de sorte à assurer une efficacité énergétique maximale.

Fig. 1

(1) Poignées de transport (2) Éléments de commande et de contrôle (3) Tablette de congélation (4) Accumulateurs de froid

(6) Placer les tiroirs (7) VarioSpace

(8) Plaque signalétique (9) Pieds réglables, poignées de transport avant, roulettes de transport arrière

(5) Système d'information

1.2 Domaine d'utilisation de l'appareil

L'appareil est exclusivement adapté à la réfrigération d'aliments dans un environnement domestique ou un environnement semblable. Est prise en compte, par exemple, l'utilisation

• les cuisines du personnel, les pensions de famille,
• les clients de maisons de campagne, hôtels, motels et autres hébergements,
• les traiteurs et services similaires dans le commerce de gros

N'utilisez l'appareil que dans un cadre domestique. Toute autre forme d'utilisation est interdite. L'appareil n'est pas conçu pour le stockage et la réfrigération de médicaments, de plasma

sanguin, de préparations de laboratoire ou autres produits ou substances similaires concernés par la directive des produits médicaux 2007/47/EG. Une utilisation abusive de l'appareil peut entraîner l'endommagement des produits stockés ou leur altération. De plus, l'appareil n'est pas adapté pour le fonctionnement dans les domaines à risque d'explosion.

En fonction de la classe climatique, l'appareil a été conçu pour l'exploitation à des températures ambiantes limites. La classe climatique de votre appareil est indiquée sur la plaquette signalétique.

Remarque

Respectez les températures environnantes indiquées, sinon la puissance réfrigérante diminue.

Classe clima-tique	pour températures ambantes
SN, N	à 32 °C
ST	à 38 °C
T	à 43 °C

Le bon fonctionnement de cet appareil est garanti pour une température ambiante minimale limitée à 5 °C.

1.3 Conformité

L'étanchéité du circuit réfrigérant est contrôlée. L'appareil est conforme aux normes de sécurité en vigueur ainsi qu'aux directives CE 2006/95/CE, 2004/108/CE, 2009/125/CE et 2010/30/UE.

1.4 Dimensions hors tout de l'appareil

Fig. 2

Sur les appareils sans pièces d'écartement mural jointes ou si les pièces d'écartement jointes ne sont pas utilisées, la cote se réduit de 35 mm (voir 4.2).

Modèle	Hauteur de l'appareil H (mm)
G 30., GP 30..	1555
G 35., GP 35..	1751
G 40., GP 40.., GS 40..	1947

1.5 Économiser l'énergie

• Toujours veiller à une bonne ventilation de l'appareil. Ne pas recouvrir ou obstruer les orifices et les grilles de ventilation.
• Ne pas placer l'appareil dans une zone à ensoleillement direct, à côté d'une cuisine, d'un chiffage ou équivalents.
• La consommation en énergie dépend des conditions d'installation comme la température ambiante (voir 1.2).
• Ouvrir l'appareil aussi brièvement que possible.
• Plus la température est réglée BASSE, plus la consommation en énergie est élevée.
• Trier les aliments pour les ranger (voir Vue d'ensemble de l'appareil).
• Conserver toutes les denrées dans leur emballage ou avec une protection. Toute génération de givre est ainsi empêchée.
• Entreposer des aliments chauds : les laisser refroidir d'abord à température ambiante.
• Lorsque l'appareil présente une couche épaisse de givre, dégivrez-le.

Des dépôts de poussière augmentent la consommation d'énergie.

• Dépoussiérez le compresseur et la grille métallique de l'échangeur de chaleur sur la paroi arrière de l'appareil une fois par an.

Dangers pour l'utilisateur :

• Cet appareil n'est pas destiné aux personnes souffrant de troubles mentaux, physiques ou sensoriels ou aux personnes n'ayant pas suffisamment d'expérience et de connaissances (les enfants inclus), sauf si une personne responsable de la sécurité leur explique l'utilisation de l'appareil et les surveille au début. Surveiller les enfants afin qu'ils ne jouent pas avec l'appareil.
• Toujours débrancher l'appareil du réseau en tenant la fiche. Ne pas tirer sur le câble.
• En cas d'erreur, débrancher la prise ou couper le fusible.
• Ne pas endommager le câble de raccordement au réseau. Ne pas utiliser l'appareil avec un câble de raccordement au réseau défectueux.
• Faire effectuer les réparations, les interventions sur l'appareil et le remplacement du câ uniquement par le S.A.V. ou tout autre technicien qualifié.
• Monter et raccorder l'appareil uniquement selon les indications mentionnées dans les instructions.
• Conservez précieusement ce mode d'emploi et remettez-le éventuellement au nouveau propriétaire de l'appareil.
• Les lampes à usage spécial (ampoules, LED, tubes luminescents) dans l'appareil servent à éclairer l'espace intérieur et ne sont pas adaptées à l'éclairage de la pièce.

Risque d'incendie

• Le fluide réfrigérant R 600a contenu dans l'appareil ne présente
• Ne pas endommager les tubes du circuit frigorifique.
• Ne pas manier de feu ouvert ou de sources inflammabl .
• Ne pas utiliser d'appareils électriqu (par exemple : nettoyeurs à vapeur, appareils de chauffage, sorbetières, etc.).
• inflammable à proximité du point de sortie. Bien aérer la pièce. Informer le service après-vente.
• Ne pas entreposer de matières explosives ou de bombes aérosols contenant des gaz propulseurs inflammables (butane, propane, pentane, etc.) dans l'appareil. Les bombes aérosols de ce type sont reconnaissables aux indicateurs de contenu imprimées ou au symbole de la flamme.

Une éventuelle fuite de gaz risque de mettre le feu aux composants électriques.

• Tenir les bougies, lampes et autres objets à flammes ouvertes éloignés de l'appareil pour ne pas y mettre le feu.
• N'entreposez de l'alcool très concentré que dans un récipient fermé hermétiquement et en position verticale. Une fuite d'alcool éventuelle risque de mettre le feu aux composants électriques.

Risque de chute et de basculement

• Ne pas utiliser les socles, tiroirs, portes, etc. comme marchepied ou appui. Ceci s'applique avant tout aux enfants.

Danger d'intoxication alimentaire :

• Ne pas consommer d'aliments périmés.

Risque de gelures, d'engourdissement et de douleurs

• Éviter le contact permanent de la peau avec les surfaces froides ou les produits réfrigérés/congelés. Prendre des mesures de protection, par exemple en portant des gants. Ne pas consommer immédiatement les glaces trop froides (surtout les sorbets et les glaçons).

Respecter les indications spécifiques des autres sections.

!	DANGER	indique une situation dangereuse imminente entrainant la mort ou des blessures corporelles graves si elle n'est pas évitée.
!	AVERTIS-SEMENT	indique une situation dangereuse susceptible d'entrainer la mort ou des blessures corporelles graves si elle n'est pas évitée.
!	PRUDENCE	indique une situation dangereuse susceptible d'entrainer des blessures corporelles moyennes ou légères si elle n'est pas évitée.
	ATTENTION	indique une situation dangereuse susceptible d'entrainer des dommages matériels si elle n'est pas évitée.
	Remarque	indique les remarques et conseils utiles.

3.1 Éléments de commande et de contrôle

Fig. 3

(1) Touche On/Off (2) Touche SuperFrost (3) Symbole luminosité (4) Symbole SuperFrost

(6) Touche de réglage (7) Touche alarme (8) Symbole Sécurité enfants (9) Symbole menu

(5) Affichage de la température

(10) Symbole d'alarme

3.2 Affichage de la température

Sont affichés en service normal :

• la température paramétrée de congélation

L'affichage de la température clignote :

• Le réglage de la température est modifié.
• Après l'enclenchement, la température n'est pas encore suffisamment froide.
• la température a augmenté de plusieurs degrés

Prudence

Risque de blessure et d'endommagement dû à un transport incorrect !

Transporter l'appareil emballé. Ne pas transporter l'appareil seul.

Avertissement

Risque d'incendie dû à l'humidité !

Lorsque des pièces sous tension ou le câble de raccordement au secteur deviennent humides, un court-circuit peut se produire.

L'appareil a été conçu pour être placé dans des locaux fermés. Ne pas exploiter l'appareil dehors ou dans des endroits humides non à l'abri de projections d'eau.

Avertissement

Danger de brûlure par court-circuit !

Lorsque les câbles de raccordement ou les fiches de l'appareil se trouvent en contact avec la partie arrière d'un autre appareil, ils peuvent être endommagés à cause des vibrations de l'appareil et par la suite causer un court-circuit.

Placer l'appareil de façon à ce qu'il n'y ait pas de contact avec la fiche ou le câble d'alimentation. Ne pas brancher d'appareils ni d'autres dispositifs sur les prises de courant situées sur la partie arrière de l'appareil.

Avertissement

Risque d'incendie dû au fluide réfrigérant ! Le fluide réfrigérant R 600a contenu dans l'appareil ne présente aucun danger pour l'environnement mais est inflammable. En cas de fuite, le fluide réfrigérant risque de s'enflammer. Veillez à ne pas endommager les tubes du circuit frigorifique.

Avertissement

Risque d'endommagement et d'incendie ! Ne pas placer un appareil diffusant de la chaleur (p. ex. four à micro-ondes, grille-pain, etc.) sur l'appareil !

Avertissement

Risque d'incendie et d'endommagement dû au blocage des ouvertures d'aération ! Toujours laisser les ouvertures d'aération libres. Toujours veiller à une bonne ventilation de l'appareil !

Attention

Risque d'endommagement dû à l'eau de condensation !

irectement à côté d'un autre réfrigérateur/congélateur.

En cas de dégâts à l'appareil, contactez immédiatement le fournisseur avant de brancher l'appareil. Le sol au lieu d'emplacement doit être horizontal et plan. ans une zone à ensoleillement direct, à côté d'une cuisinière, d'un chauffage ou équivalents. Le lieu d'emplacement le plus adapté est un local sec et bien aéré. Toujours placer l'appareil avec la face arrière et avec les pièces d'écartement mural (voir ci-dessous), si celles-ci sont utilisées, directement contre le mur. Ne déplacer l'appareil qu'à vide. Ne pas mettre en place l'appareil sans avoir recours à une aide. Le local d'emplacement de votre appareil doit, selon la norme EN 378, avoir un volume de 1 m³ pour 8 g de fluide réfrigérant R 600a. Si le local est trop petit, un mélange inflammable gaz-air peut se former suite à une fuite dans le circuit réfrigérant. L'indication du dosage de fluide réfrigérant est indiquée sur la plaque signalétique à l'intérieur de l'appareil. Enlever le câble de raccord de la paroi arrière de l'appareil. Enlever le porte-câble, sinon des bruits dus aux vibrations peuvent survenir ! Enlever tous les auxiliaires de transport.

En cas de fourniture de pièces d'écartement mural avec l'appareil, leur utilisation et leur montage permettront d'atteindre l'absorption d'énergie mentionnée. Sans pièce d'écartement mural, la profondeur de l'appareil indiquée se réduit de 3,50 cm. Le fait de ne pas utiliser les pièces d'écartement mural fournies n'influence d'aucune façon la fonctionnalité de l'appareil. Cependant ces appareils affichent une légère augmentation de leur consommation d'énergie lorsque l'écartement mural est faible.

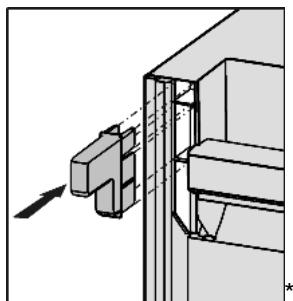

Pour un appareil accompagné de pièces d'écartement mural, monter ces pièces d'écartement sur la face arrière de l'appareil, en haut à gauche et à droite.

Éliminer l'emballage (voir 4.5).

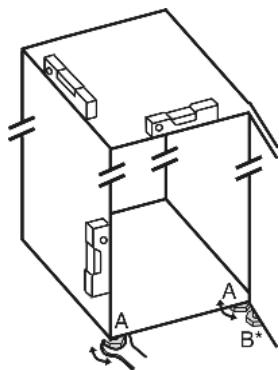

Aligner l'appareil avec la clé à fourche jointe aux pieds de réglage (A) et à l'aide d'un niveau à bulle.

Remarque

Nettoyer l'appareil (voir 6.2).

Lorsque l'appareil est placé dans un environnement très humide, du condensat peut se former sur la paroi extérieure de l'appareil. Toujours veiller à une bonne ventilation de l'appareil au lieu d'emplacement.

4.3 Inversion du sens d'ouverture de la porte

Si vous le désirez, vous pouvez inverser le .

Assurez-vous d'avoir l'outillage suivant à portée de main :

Torx 25, Torx 15, clé à fourche SW 6, tournevis, clé à fourche jointe. Si nécessaire, demander de l'aide à quelqu'un pour le montage.

Prudence

Risque de blessures lorsque la porte culbute !

Bien tenir la porte. Déposer la porte prudemment.

Faire pivoter la porte vers le bas et l'extérieur, puis la retirer.

Dévisser la vis de blocage du support d'appui Fig. 4 (1) en bas à droite. Ouvrir la porte. Maintenir la porte du côté de la poignée et en bas, et soulever. Le pivot d'appui Fig. 4 (2) se desserre du support d'appui Fig. 5 (2). Si le pivot d'appui Fig. 4 (2) ne se débloque pas, poussez-le par le bas.

Fig. 4

Fig. 5

Dévisser le support d'appui Fig. 5 (2). Dévisser l'élément pivotant Fig. 5 (3) et le permuter dans le trou opposé du support d'appui, revisser à fond. Retirer le bouchon Fig. 5 (4) du support d'appui et le placer dans le trou du côté opposé au support d'appui. Retirer le cache Fig. 5 (5) côté poignée avec précaution. Retirer la vis Fig. 5 (6) et la revisser sur le côté opposé. Remettre en place le cache Fig. 5 (5). Revisser le support d'appui Fig. 5 (2) sur le nouveau côté charnière, en utilisant une visseuse sans fil si nécessaire, avec un couple de serrage de 4 Nm.

Fig. 6

Faire décliqueter le cache Fig. 6 (7) en haut et le cache Fig. 6 (8) avec un tournevis par l'avant et les enlever diagonalement vers le bas. Dévisser le pivot d'appui Fig. 6 (9) et le visser du côté opposé (avec 4 Nm). Remonter le cache Fig. 6 (7) du côté du pivot d'appui : l'insérer par l'arrière et l'encliqueter sur l'avant. Monter le cache Fig. 6 (8) sur le côté opposé : l'insérer par l'arrière et l'encliqueter sur l'avant.

Fig. 7

Enlever le bouchon Fig. 7 (12) du coussinet de la porte et le permuter de l'autre côté. Démonter la poignée de porte, le bouchon Fig. 7 (10) et les plaques d'appui Fig. 7 (11) puis les repositionner sur le côté opposé. Lors du montage des plaques d'appui, veillez à un encliquetage correct. Permuter la pince élastique Fig. 8 (20) : appuyer sur l'ergot puis retirer la pince élastique. Insérer la pince élastique sur le nouveau côté charnière jusqu'à l'encliquetage. Tirer le pivot d'appui Fig. 8 (21) hors de la douille de porte et le mettre en place ensemble avec la rondelle du côté opposé. Le taquet d'arrêt doit indiquer vers la paroi intérieure de la porte, l'encoche vers la paroi extérieure. Accrocher la porte dans le pivot d'appui Fig. 6 (9) supérieur. Pivoter la porte vers le bas et mettre en place le pivot d'arrêt Fig. 8 (21) dans le support d'appui. Éventuellement, tourner le pivot d'arrêt de sorte qu'il puisse encliqueter. Visser la vis d'arrêt Fig. 4 (1) en bas dans le pivot d'arrêt et la serrer à fond (avec 4 Nm). Aligner éventuellement la porte par rapport aux deux trous oblongs du support d'appui inférieur pour qu'elle affleure avec l'habillage de l'appareil. Pour cela, dévisser la vis centrale.

Avertissement

Risque de blessure si la porte tombe !

Si les pivots ne sont pas bien vissés, la porte risque de tomber, ce qui peut entraîner des blessures graves. Par ailleurs, la porte risque de ne pas fermer correctement et l'appareil de ne pas refroidir convenablement.

Visser les charnières/les pivots d'appui (avec un couple de serrage de 4 Nm). Vérifier la bonne fixation de chaque vis ; si nécessaire, desserrer les vis.

4.4 Insertion entre deux éléments de cuisine

(1) Élément haut (2) Appareil (3) Placard de cuisine (4) Mur

Sur les appareils sans pièces d'écartement mural jointes ou si les pièces d'écartement mural jointes ne sont pas utilisées, la cote se réduit de 35 mm (voir 4.2).

Lors de la transformation avec des placards de cuisine (profondeur max. 580 mm), l'appareil peut être placé directement à côté du placard. L'appareil saillit latéralement de 185 mm et de 205 mm par rapport à la face avant du placard de cuisine.

• La fente d'aération sous le plafond doit être de 350 cm² minimum.
• Plus la section de ventilation est grande, plus l'appareil fonctionne de manière économique.

Si l'appareil est installé avec les charnières à côté d'un mur (Fig. 9 (4)), la distance entre l'appareil et le mur doit être d'au moins 40 mm. Ceci correspond à la saillie de la poignée lorsque la porte est ouverte.

Avertissement

Risque d'étouffement avec les films et matériaux d'emballage ! Ne pas laisser les enfants jouer avec les matériaux d'emballage.

L'emballage est fabriqué en matériaux recyclables :

• carton ondulé / carton
• pièces en polystyrène expansé
• films et sachets en polyéthylène
• colliers de serrage en polypropylène
• Cadres en bois cloués avec plaque de polyéthylène. Déposer les matériaux d'emballage à un centre officiel de collecte des déchets.

Attention

Risque d'endommagement du système électronique !

Ne pas utiliser d'onduleurs (conversion du courant continu en courant alternatif ou triphasé) ou de fiches économiseurs d'énergie.

Avertissement

Risque d'incendie et de surchauffe ! Ne pas utiliser de rallonge ou de bloc multiprises.

Le type de courant (courant alternatif) et la tension au lieu d'emplacement doivent coïncider avec les indications sur la plaque signalétique (voir Vue d'ensemble de l'appareil).

La prise de courant doit être mise à la terre et protégée de façon électrique en bonne et due forme. Le courant de déclenchement du fusible doit se situer entre 10 A et 16 A.

La prise doit être bien accessible afin de pouvoir débrancher rapidement l'appareil en cas d'urgence. Elle doit se situer en dehors de la partie arrière de l'appareil.

Vérifier l'alimentation électrique. Enficher la prise de courant.

4.7 Enclencher l'appareil

Appuyer sur la touche On/Off Fig. 3 (1). L'appareil est enclenché. L'affichage de la température et le symbole Alarme Fig. 3 (10) clignotent jusqu'à ce que la température soit suffisamment froide. Lorsque le display affiche "DEMO", le mode de démonstration est activé. S'adresser au S.A.V.

5.1 Luminosité de l'affichage de température

Vous pouvez adapter la l rature aux conditions lumineuses du lieu d'installation.

5.1.1 Régler la luminosité

L'éclairage de fond peut être désactivé ou réglé sur l'un des 5 niveaux. Au départ usine, l'éclairage de fond est désactivé.

Activer le mode de réglage : appuyer environ 5 secondes Le symbole Menu Fig. 3 (9) est allumé et le symbole Sécurité enfants Fig. 3 (8) clignote. Appuyer sur la touche de réglage Fig. 3 (6) pour appeler la fonction de luminosité. Le symbole Sécurité enfants Fig. 3 (8) s'éteint et le symbole Luminosité Fig. 3 (3) clignote. Confirmer : appuyer brièvement Le symbole Luminosité Fig. 3 (3) est allumé.

Sélectionner "Désactivé" ou la luminosité souhaitée à l'aide de la touche de réglage Fig. 3 (6). Plus il y a de zones allumées dans l'affichage de la température, plus l'éclairage est fort. Si aucune zone n'est allumée, l'éclairage est "désactivé". Confirmer : appuyer

Le symbole Luminosité Fig. 3 (3) clignote. La luminosité est maintenant réglée sur la nouvelle valeur. Désactiver le mode de réglage : appuyer sur la touche On/Off Fig. 3 (1).

Attendez 5 minutes. Le symbole de luminosité Fig. 3 (3) et le symbole Menu Fig. 3 (9) s'éteignent. L'affichage de température affiche de nouveau la température.

5.2 Verrouillage enfants

Avec le verrouillage enfants, vous pouvez vous assurer que vos enfants ne coupent pas l'appareil par inadvertance en jouant.

5.2.1 Enclencher la sécurité pour enfants

Activer le mode de réglage : appuyer environ 5 secondes sur la touche SuperFrost Fig. 3 (2).

Le symbole Menu Fig. 3 (9) est allumé et le symbole Sécurité enfants Fig. 3 (8) clignote.

Appuyer brièvement sur la touche SuperFrost Fig. 3 (2) pour activer la fonction Sécurité enfants.

est allumé. Les LED -15 °C et -21 °C sont allumées dans l'affichage de la température.

Appuyer brièvement sur la touche SuperFrost Fig. 3 (2) pour activer la fonction Sécurité enfants. clignote. Les LED -15 °C et -21 °C s'éteignent. Désactiver le mode de réglage : appuyer sur la touche On/Off Fig. 3 (1).

Attendez 5 minutes. Le symbole Menu Fig. 3 (9) s'éteint et la température est de nouveau affichée dans l'affichage de la température. Le symbole Sécurité enfants Fig. 3 (8) est allumé.

5.2.2 Éteindre la sécurité pour enfants

Activer le mode de réglage : appuyer environ 5 secondes sur la touche SuperFrost Fig. 3 (2).

Le symbole Menu Fig. 3 (9) est allumé et le symbole Sécurité enfants Fig. 3 (8) clignote.

Appuyer brièvement sur la touche SuperFrost Fig. 3 (2) pour activer la fonction Sécurité enfants.

est allumé. La LED -18 °C est allumée dans l'affichage de la température.

Appuyer brièvement sur la touche SuperFrost Fig. 3 (2) pour désactiver la fonction Sécurité enfants. clignote. Désactiver le mode de réglage : appuyer sur la touche On/Off Fig. 3 (1).

Attendre 5 minutes. Le symbole Menu Fig. 3 (9) s'éteint et la température est de nouveau affichée dans l'affichage de la température. Le symbole Sécurité enfants Fig. 3 (8) n'est plus allumé.

5.3 Alarme porte ouverte

L'avertisseur sonore retentit lorsque la porte reste ouverte plus de 60 s.

L'avertisseur sonore s'arrête automatiquement lorsque la porte est fermée.

5.3.1 Arrêt de l'alarme de porte

L'avertisseur sonore peut être arrêté lorsque la porte est ouverte. Le signal restera éteint aussi longtemps que la porte est ouverte.

Appuyer sur la touche Alarme Fig. 3 (7). L'alarme de porte s'arrête.

5.4 Alarme de température

Lorsque la température de congélation n'est pas assez froide, un avertisseur sonore retentit.

L'affichage de la température clignote en même temps que le symbole Alarme Fig. 3 (10).

La cause d'une température trop élevée peut être :

• l'introduction d'aliments frais et chauds
• l'entrée d'une quantité trop importante d'air ambiant chaud lors du réarrangement et de l'enlèvement d'aliments
• une panne de courant prolongée
• une défectuosité de l'appareil

L'avertisseur sonore s'éteint automatiquement, le symbole Alarme Fig. 3 (10) et l'affichage de température arrêtent de clignoter lorsque la température est de nouveau suffisamment froide.

Lorsque l'état d'alarme persiste : (voir Dysfonctionnements).

Remarque

Les aliments peuvent s'avarier si la température n'est pas suffisamment froide. Vérifier la qualité des aliments. Ne pas consommer les aliments avariés.

5.4.1 Arrêter l'alarme de température

Il est possible d'arrêter l'avertisseur sonore. La fonction d'alarme sera de nouveau active lorsque la température sera à nouveau suffisamment froide.

Appuyer sur la touche Alarme Fig. 3 (7). L'avertisseur sonore s'arrête.

5.5 Congeler des aliments

Il est possible de congeler autant d'aliments frais en 24 h qu'il est indiqué sur la plaque signalétique (voir Vue d'ensemble de l'appareil) sous "capacité de congélation ... kg/24h".

Les bacs peuvent supporter jusqu'à 25 kg d'aliments congelés chacun, les plaques jusqu'à 55 kg chacune.

Si la porte ne peut s'ouvrir de suite après sa fermeture, patienter environ 2 minutes jusqu'à ce que la dépression générée au moment de la fermeture soit compensée.

Prudence

Risque de blessure dû aux débris de verre ! Les bouteilles et les canettes, surtout celles qui contiennent des boissons gazeuses, risquent d'exploser si elles sont congelées. Ne pas congeler de bouteilles ni de canettes !

Pour que les aliments congèlent rapidement jusqu'au cœur, ne pas dépasser les quantités suivantes par paquet :

• Fruits, légumes : jusqu'à 1 kg. Viande : jusqu'à 2,5 kg. Emballer les aliments par portions dans des sachets de congélation, des récipients réutilisables en plastique, métal ou aluminium.

5.6 Dégivrer les aliments

• Dans le four/le four à chaleur tournante. Ne recongelez des aliments décongelés que dans des cas exceptionnels.

5.7 Régler la température

Réglage de température recommandé : -18 °C

La température peut être modifiée en continu. Si le réglage -32 °C a été atteint, il recommence à -15 °C.

Pour faire appel au réglage de la température : appuyer une fois sur la touche de réglage Fig. 3 (6). La LED de la température actuelle clignote dans l'affichage de la température. Appuyer autant de fois sur la touche de réglage Fig. 3 (6) jusqu'à ce que la LED de la température désirée luit.

Remarque

Vous pouvez appuyer de manière prolongée sur la touche de réglage pour régler une valeur un peu plus froide dans une petite plage de température (par exemple entre -15 °C et -18 °C). La LED de la plage de température suivante est allumée dans l'affichage de la température.

5.8 SuperFrost

Cette fonction vous permet de congeler rapidement des denrées fraîches à coeur. L'appareil fonctionne à puissance maximale, ce qui peut entraîner une augmentation du volume sonore du groupe frigorifique.

Les denrées seront stockées obligatoirement en plus d'une "réserve de froid". Elles restent donc congelées plus longtemps lorsque vous dégelez l'appareil.

Pour connaître la quantité maximale de denrées fraîches en kilos que vous pouvez congeler en 24 h, reportez-vous à la "Capacité de congélation... kg/24h" indiquée sur la plaquette signalétique. Cette valeur maximale varie selon le modèle et sa classe climatique.

Selon la quantité de denrées fraîches à congeler, la fonction SuperFrost doit être enclenchée à l'avance : environ 6 h pour une petite quantité de denrées à congeler, 24 h avant la mise en place d'une à congeler.

Emballer les aliments et les répartir sur la plus grande surface possible. Ne pas mettre des aliments à congeler en contact avec des produits déjà congelés, de sorte que ces derniers ne se décongèlent pas.

N'activez pas la fonction SuperFrost dans les cas suivants :

• lorsque vous introduisez des aliments déjà congelés
• Lors d'une congélation de denrées fraîches allant jusqu'à environ 2 kg par jour

5.8.1 Congeler avec la fonction SuperFrost

Enfoncez brièvement la touche SuperFrost Fig. 3 (2). Le symbole SuperFrost Fig. 3 (4) s'allume. La température de congélation baisse, l'appareil passe à sa puissance frigorifique maximale.

En cas de petite quantité d'aliments à congeler :

Attendre environ 6 h. Déposer les aliments conditionnés dans les tiroirs inférieurs. En cas de quantités importantes d'aliments à congeler (voir plaque signalétique) : attendre environ 24 h. Retirer le tiroir le plus bas et poser les aliments directement dans l'appareil de sorte qu'ils soient en contact avec le fond ou les parois latérales. SuperFrost se coupe automatiquement après environ 65 h.

Le symbole SuperFrost Fig. 3 (4) s'éteint quand la congélation est terminée. La plage de température s'affiche dans l'affichage de température réglé pour le service normal. Déposer les aliments dans le tiroir et réinsérer celui-ci. L'appareil continue de fonctionner en mode normal d'économie d'énergie.

5.9 Tiroirs

Pour déposer les produits à congeler directement sur les tablettes de rangement : tirer le tiroir vers l'avant et le sortir en le soulevant.

5.10 Tablettes de rangement

Retirer la tablette de rangement : la soulever devant et la tirer vers l'extérieur. Remettre en place la tablette de rangement : l'insérer jusqu'à la butée.

5.11 VarioSpace

Vous pouvez retirer les tiroirs ainsi que les surfaces de rangement. Vous avez ainsi plus de place pour congeler des pièces de gros volume. La volaille, la viande, les grosses pièces de gibier ainsi que les pâtisseries de grande taille peuvent être congelées sans problème puis de nouveau préparées.

Les bacs peuvent supporter jusqu'à max. 25 kg d'aliments à congeler chacun, les plaques jusqu'à max. 55 kg chacune.

5.12 Système informatique

(1) Plats cuisinés, crème glacée (2) Viande de porc, poisson (3) Fruits, légumes

Fig. 10

(4) Charcuterie, pain

Les chiffres indiquent les durées de conservation en mois pour différents types d'aliments à surgeler. Les durées de conservation mentionnées sont données à titre indicatif.

5.13 Tablette de congélation

Avec la tablette de congélation, vous pouvez congeler des baies, fines herbes, légumes et autres petits produits à congeler sans qu'ils ne collent ensemble. Les produits conservent

conservent ainsi au besoin leur forme initiale et peuvent être décongelés en fonction de la quantité désirée.

En outre, vous permet de ranger les accumulateurs de froid de manière peu encombrante.

5.13.1 Utilisation de la tablette de congélation

Répartir les aliments sans qu'ils ne se touchent sur . Laisser congeler les aliments pendant 10 à 12 h. Transvaser les produits à congeler dans des sachets de congélation ou des récipients. Entreposer les sachets ou les récipients dans un tiroir. Pour décongeler les aliments, les étaler sans qu'ils ne se touchent.

5.14 Accumulateurs de froid

L évitent que la température n'augmente trop rapidement en cas de panne de courant.

5.14.1 Utilisation des accumulateurs de froid

Pour gagner de la place, vous pouvez poser l sur la tablette de condensation. Placez l congelés dans la partie supérieure de l'espace de congélation, sur les aliments congelés.

6.1 Dégivrer manuellement

Après un fonctionnement prolongé, une dans l'appareil.

La plus rapidement lorsqu'on ouvre l'appareil fréquemment ou lorsque les aliments qui y sont déposés sont chauds. Une couche de glace plus épaisse augmente toutefois la consommation d'énergie. Nous recommandons de dégivrer régulièrement l'appareil.

Prudence

Risque de blessures et d'endommagement dû à la vapeur chaude !

Pour dégivrer, ne pas avoir recours à des appareils de chauffage électriques, des nettoyeurs au jet de vapeur, des flammes nues ou des aérosols spéciaux de dégivrage. Ne pas enlever la glace avec des ustensiles tranchants.

Un jour avant le dégivrage, enclencher le mode SuperFrost. Les denrées congelées auront ainsi une "réserve de froid supplémentaire". Couper l'appareil. L'affichage de la température s'éteint. Débrancher l'appareil du réseau ou couper le fusible. Poser les accumulateurs de froid sur les aliments congelés. Conserver les aliments congelés emballés dans du papier journal dans le tiroir ou dans des couvertures et les entreposer dans un local frais.

Retirer le cache Fig. 11 (1) de la valve de compensation de pression Fig. 11 (2). La valve se trouve derrière le dernier grand tiroir en bas.

Fig. 11

Placer un récipient contenant de l'eau chaude, mais pas bouillante, sur l'une des tablettes du milieu.

Le dégivrage est accéléré. Laisser la porte ouverte pendant le dégivrage. Retirer les morceaux de glace détachés. S'il y a lieu, essuyer plusieurs fois l'eau de dégivrage restante à l'aide d'une éponge ou d'un torchon. Vérifier si la valve de compensation de pression Fig. 11 (2) est exempte de glace et sèche. Replacer le cache Fig. 11 (1) de la valve de compensation de pression et le verrouiller. Nettoyer l'appareil (voir 6.2).

Prudence

Risque de blessures et d'endommagement dû à la vapeur très chaude !

La vapeur très chaude peut endommager les surfaces et entraîner des brûlures.

Ne pas utiliser d'appareils de nettoyage à la vapeur !

Attention

Un nettoyage incorrect endommage l'appareil !

Ne jamais utiliser de produits de nettoyage concentrés. Ne pas utiliser d'éponges à récurer ou abrasives, ni de laine d'acier. Ne pas utiliser de produits de nettoyage concentrés et agressifs contenant du chlorure, du sable, des produits chimiques, ni de chiffons râpeux. Ne pas utiliser de solvants chimiques. Ne pas détériorer ou enlever la plaquette signalétique située sur la paroi intérieure de l'appareil. Ceci est important pour le S.A.V. Ne pas arracher, plier ou endommager les câbles ou d'autres composants. Ne pas faire pénétrer d'eau dans le canal d'évacuation, la grille d'aération et les composants électriques lors du nettoyage. Utiliser des chiffons doux et un détergent courant d'une valeur pH neutre. Pour l'intérieur de l'appareil, utiliser uniquement des détergents et des produits d'entretien non nocifs pour les aliments.

Vider l'appareil. Débrancher la prise.

Nettoyez à la main les surfaces intérieures et extérieures en matière synthétique avec de l'eau tiède et un peu de détergent. Les éléments d'équipement : nettoyez-les à la main avec de l'eau tiède et un peu de détergent.

Après le nettoyage :

Essuyer l'appareil et les éléments d'équipement pour les sécher.

Rebrancher l'appareil et l'enclencher de nouveau. Enclencher la fonction SuperFrost (voir 5.8). Lorsque la température est suffisamment froide, remettre en place les aliments.

6.3 Remplacer l'éclairage intérieur

Données de l'ampoule

max. 15 W

Socle : E14

Le type de courant et la tension doivent coïncider avec les indications sur la plaque signalétique.

Couper l'appareil. Débrancher l'appareil du réseau ou couper le fusible. Remplacer l'ampoule sous le tableau de commande selon l'illustration.

6.4 S.A.V.

Vérifier d'abord si vous pouvez résoudre vous-même la panne (voir Dysfonctionnements). Si ce n'est pas le cas, adressez-vous au S. A. V. Vous trouverez l'adresse du S. A. V. dans le répertoire S. A. V. fourni avec votre appareil.

Avertissement

Risque de blessures dû à une réparation incorrecte !

Ne faire effectuer les réparations et interventions sur l'appareil et la ligne de réseau qui ne sont pas explicitement nommées (voir Entretien) que par le S. A. V.

Relever la désignation de l'appareil Fig. 12 (1), le n° de service Fig. 12 (2) et le n° de série Fig. 12 (3) sur la plaquette signalétique. Cette plaquette se trouve sur la paroi intérieure gauche de l'appareil.

Fig. 12

Informer le S. A. V. et lui communiquer la panne, la désignation de l'appareil Fig. 12 (1), le n° de service Fig. 12 (2) et le n° de série Fig. 12 (3). Ces informations vous permettront d'obtenir un service ciblé et rapide. Laisser l'appareil fermé jusqu'à l'arrivée du S. A. V. Les aliments resteront plus longtemps frais. Débrancher la fiche du secteur (ne pas tirer sur le câble de l'appareil) ou couper le fusible.

7. Dysfonctionnements

Votre appareil est construit et produit de façon à assurer sa sécurité de fonctionnement et une longue durée de vie. Si une panne devait cependant se produire en cours de fonctionnement, veuillez vérifier si elle est due à une erreur de manipulation. Dans ce cas, les coûts en résultant vous seront facturés, même pendant la période de garantie. Vous pouvez résoudre vous-même les pannes suivantes :

L'appareil ne fonctionne pas. → L'appareil n'est pas enclenché. Enclencher l'appareil. → La fiche secteur n'est pas correctement enfoncée dans la prise. Contrôler la fiche secteur. → Le fusible de la prise n'est pas correct. Vérifier le fusible.

Le compresseur fonctionne lentement.

→ Le compresseur tourne à vitesse réduite si l'on a besoin de moins de froid. Même s'il fonctionne plus longtemps, il économise de l'énergie. Ceci est normal pour les modèles avec économie d'énergie. → La fonction SuperFrost est activée. Pour refroidir rapidement les aliments, l plus longtemps. Ceci est normal.

Une LED clignote régulièrement toutes les 15 secondes en bas à l'arrière de l'appareil (vers le compresseur).

L'inverseur est équipé d'un diagnostic d'erreurs à LED. Il est normal qu'il clignote.

Les bruits sont trop forts.

→ Les compresseurs à vitesse variable* peuvent occasionner des bruits de fonctionnement divers en raison des différents niveaux de vitesse. Ce bruit est normal.

Un gargouillis et un clapotis.

→ Ce bruit provient du fluide réfrigérant qui circule dans le circuit frigorifique. Ce bruit est normal.

Un léger clic.

→ Le bruit se produit toujours ou s'arrête automatiquement. Ce bruit est normal.

Un bourdonnement. Le bruit est brièvement plus fort lorsque le groupe frigorifique (le moteur) se met en marche.

→ L'activation de la fonction SuperFrost, l'introduction d'aliments frais ou l'ouverture prolongée de la porte font augmenter automatiquement la puissance frigorifique. Ce bruit est normal. → La température ambiante est trop élevée. Solution : (voir 1.2)

Bruits de vibrations.

→ L'appareil n'est pas stable sur le sol. De ce fait, le fonctionnement du groupe frigorifique provoquera des vibrations sur les objets et les meubles situés près de l'appareil.

Aligner l'appareil à l'aide des pieds de réglage. Espacer les bouteilles et les récipients.

Le symbole SuperFrost Fig. 3 (4) et l'affichage de température clignotent.

→ Il y a un dysfonctionnement. S'adresser au S.A.V. (voir Entretien).

L'affichage de la température est allumé : DEMO.

Le mode démonstration est activé. S'adresser au S.A.V. (voir Entretien).

Les parois extérieures de l'appareil sont chaudes.

→ La chaleur du circuit frigorifique est utilisée pour éviter la condensation d'eau. Ceci est normal.

La température n'est pas assez froide.

→ La porte de l'appareil n'est pas fermée correctement. Fermer la porte de l'appareil. → L'aération et la ventilation sont insuffisantes. Dégager la grille d'aération. → La température ambiante est trop élevée.

Solution : (voir 1.2). L'appareil a été ouvert trop souvent ou trop longtemps. Attendre que la température nécessaire se rétablisse d'elle-même. Sinon, adressez-vous au S.A.V. (voir Entretien). De grandes quantités d'aliments frais ont été introduites sans utiliser la fonction SuperFrost. Solution : (voir 5.8). L'appareil est placé trop près d'une source de chaleur. Solution : (voir Mise en service).

L'éclairage intérieur ne fonctionne pas.

→ L'appareil n'est pas mis en marche. Mettre l'appareil en marche. → La porte est restée ouverte plus de 15 min. L'éclairage intérieur s'éteint automatiquement après 15 min lorsque la porte est ouverte. → Si l'éclairage intérieur ne s'allume pas mais que l'affichage de température est actif, l'ampoule est défectueuse. Remplacer l'ampoule (voir Entretien).

Après la fermeture de la porte, s'écoule un long moment avant de pouvoir à nouveau l'ouvrir.

→ La valve de compensation de pression est gelée. Dégivrer l'appareil (voir 6.1).

Le joint de porte est défectueux ou doit être remplacé pour d'autres raisons.

Sur certains appareils, le joint de porte est interchangeable. S'adresser au S.A.V. (voir Entretien).

8.1 Couper l'appareil

Appuyer sur la touche On/Off Fig. 3 (1) pendant environ 2 s. L'affichage de température s'éteint.

8.2 Mise hors service

Vider l'appareil. Débrancher la prise. Nettoyer l'appareil (voir 6.2).

Laisser la porte ouverte afin d'éviter toute formation de mauvaises odeurs.

Éliminer l'appareil

L'appareil contient encore des matériaux précieux et est à amener à un lieu de recyclage spécial. L'élimination d'anciens appareils est à réaliser correctement en respectant les prescriptions et lois en vigueur.

Veiller à ne pas endommager le circuit frigorifique de l'appareil pour empêcher le réfrigérant qu'il contient (indications sur la plaque signalétique) et l'huile de s'échapper accidentellement.

Rendre l'appareil inopérant. Débrancher l'appareil. Sectionner le câble de raccordement.
