GP 3013 COMFORT - Congélateur vertical LIEBHERR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Congélateur vertical
Marque	Liebherr
Modèle	GP 3013 Comfort
Hauteur (mm)	1555
Largeur (mm)	600
Profondeur (mm)	630
Poids net (kg)	50
Alimentation électrique	220-240 V ~ 50 Hz, fusible 10-16 A
Classe climatique	SN, N, ST, T (selon plaque signalétique)
Capacité de congélation (kg/24h)	Jusqu'à 24 (valeur typique, vérifier plaque)
Réglage de température	Continu de -15°C à -32°C, recommandé -18°C
Fonctions spéciales	SuperFrost, alarme porte ouverte, alarme température, verrouillage enfants, luminosité réglable
Aménagement intérieur	3 tiroirs, 2 tablettes de rangement, 1 tablette de congélation, accumulateurs de froid*, système info*
VarioSpace	Oui (tiroirs et surfaces amovibles pour gros volumes)
Éclairage intérieur	Ampoule max 15 W, culot E14
Dégivrage	Manuel
Nettoyage	Eau tiède et détergent neutre, ne pas utiliser de nettoyeur vapeur
Sécurité enfants	Oui (verrouillage des touches)
Inversion porte	Possible, outillage nécessaire (Torx 25/15, clé 6)
Réparabilité	Pièces détachées disponibles via SAV, réparation par professionnel
Réfrigérant	R600a (inflammable), quantité sur plaque signalétique

FOIRE AUX QUESTIONS - GP 3013 COMFORT LIEBHERR

Quelle est la température de congélation recommandée pour le Liebherr GP 3013 Comfort ?

La température de congélation recommandée est de -18 °C. Vous pouvez la régler en continu entre -15 °C et -32 °C en utilisant la touche de réglage.

Comment utiliser la fonction SuperFrost pour congeler rapidement ?

Appuyez brièvement sur la touche SuperFrost. Le symbole s'allume. Attendez 6 h pour une petite quantité ou 24 h pour une charge maximale, puis placez les aliments frais. La fonction s'arrête automatiquement après environ 65 h.

Que faire si l'alarme de température se déclenche ?

L'alarme sonore retentit si la température n'est pas assez froide. Appuyez sur la touche Alarme pour l'arrêter. Vérifiez la qualité des aliments et ne consommez pas ceux qui sont avariés. Si l'état persiste, consultez le service après-vente.

Comment activer le verrouillage enfants ?

Maintenez la touche SuperFrost enfoncée pendant 5 secondes pour entrer dans le mode réglage. Appuyez sur SuperFrost pour sélectionner la fonction sécurité enfants, puis à nouveau pour l'activer. Le symbole sécurité enfants s'allume. Pour quitter, appuyez sur la touche On/Off ou attendez 5 minutes.

Puis-je inverser le sens d'ouverture de la porte ?

Oui, l'inversion est possible. Vous aurez besoin d'un tournevis Torx 25, Torx 15 et d'une clé à fourche SW 6. Suivez les étapes décrites dans la notice en dévissant les supports d'appui et en permutant les pivots. Assurez-vous de bien serrer les vis à 4 Nm.

Comment dégivrer manuellement le congélateur ?

Un jour avant, activez la fonction SuperFrost pour créer une réserve de froid. Éteignez l'appareil, débranchez-le, retirez les aliments (emballés dans du papier journal). Placez un récipient d'eau chaude sur une tablette centrale pour accélérer le dégivrage. Essuyez l'eau de dégivrage et nettoyez l'appareil avant de le remettre en marche.

Quelle ampoule utiliser pour l'éclairage intérieur ?

Utilisez une ampoule de maximum 15 W avec un culot E14. Assurez-vous que la tension correspond à celle de la plaque signalétique. Coupez l'alimentation avant de remplacer l'ampoule.

Que signifie l'affichage 'DEMO' sur l'écran ?

L'affichage 'DEMO' indique que le mode démonstration est activé. L'appareil ne refroidit pas. Contactez le service après-vente pour désactiver ce mode.

Quelle est la capacité maximale des tiroirs et des tablettes ?

Chaque tiroir peut supporter jusqu'à 25 kg d'aliments congelés, chaque tablette jusqu'à 55 kg. Ne dépassez pas ces limites pour éviter d'endommager l'appareil.

Comment nettoyer l'intérieur du congélateur ?

Débranchez l'appareil. Utilisez un chiffon doux, de l'eau tiède et un détergent neutre (pH neutre). N'utilisez jamais de nettoyeur vapeur, de produits abrasifs ou de solvants. Essuyez soigneusement, rebranchez et remettez en marche avec la fonction SuperFrost.

MODE D'EMPLOI GP 3013 COMFORT LIEBHERR

1 Vue d'ensemble de l'appareil. 2

1.1 Description de l'appareil et de son équipement.... 2

1.2 Domaine d'utilisation de l'appareil 2

1.3 Conformité 3

1.4 Dimensions hors tout de I'appareil 3

1.5 Economiser l'energie 3

2 Consignes de sécurité generales 3

3 Eléments de commande et d'affichage 4

3.1 Éléments de commande et de contrôle 4

3.2 Affichage de la température 4

4 Mise en service 4

4.1 Transport de l'appareil 4

4.2 Mise en place de l'appareil 4

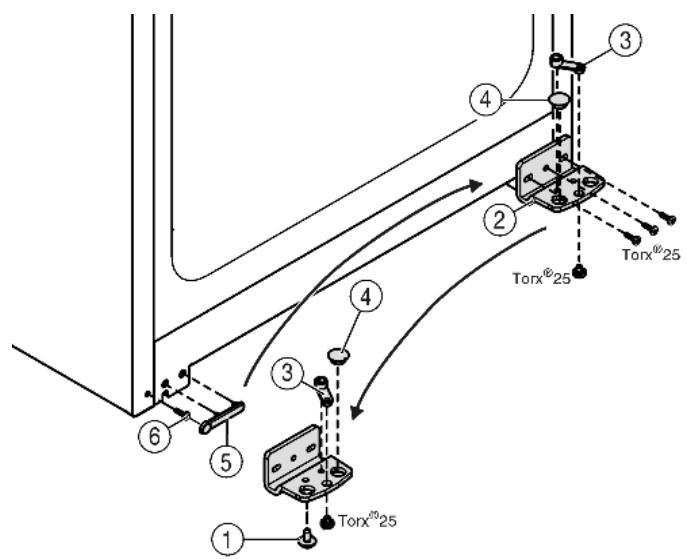

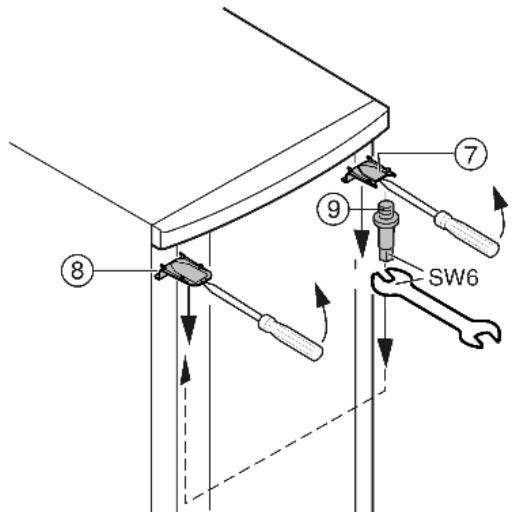

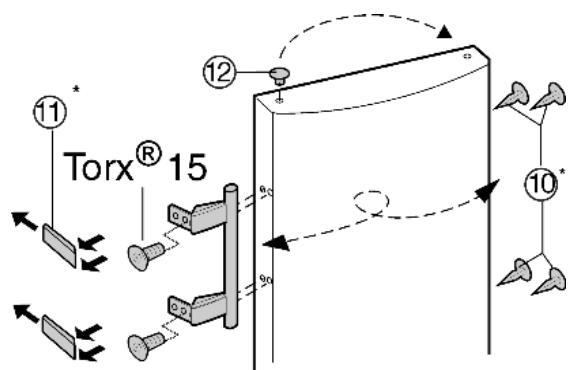

4.3 Inversion du sens d'ouverture de la porte 5

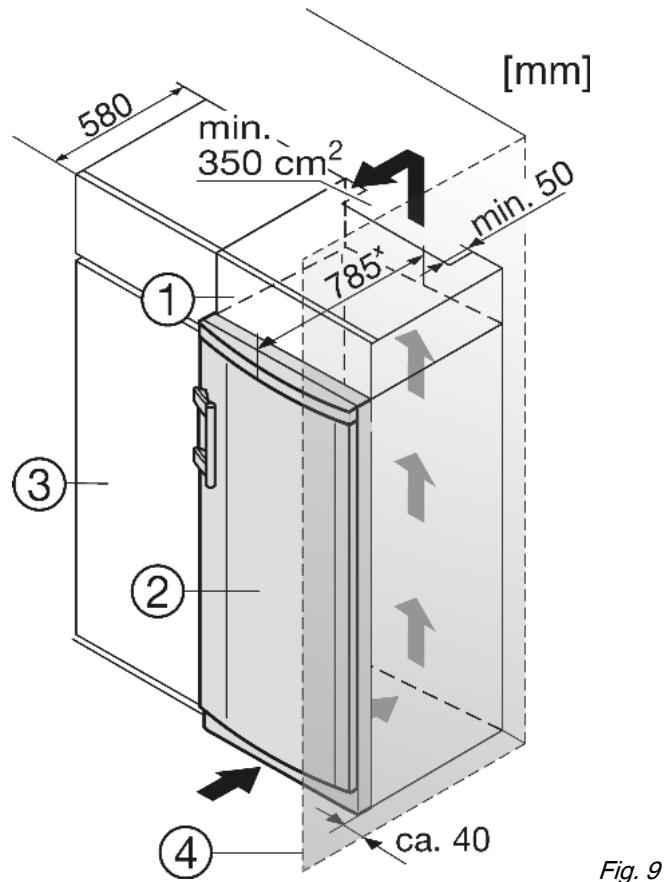

4.4 Insertion entre deux éléments de cuisine 7

4.5 Eliminer l'emballage 7

4.6 Brancher l'appareil 7

4.7 Enclencher l'appareil 7

5 Commande. 7

5.1 Luminosité de l'affichage de température 7

5.2 Verrouillage enfants.. 8

5.3 Alarme porte ouverte 8

5.4 Alarmede température 8

5.5 Congeler des aliments 8

5.6 Dégivrer les alimentés 9

5.7 Régler la températe 9

5.8 SuperFrost. 9

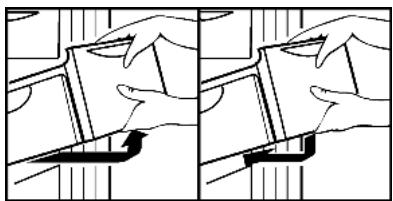

5.9 Tiroirs.. 9

5.10 Tablettes de rangement 9

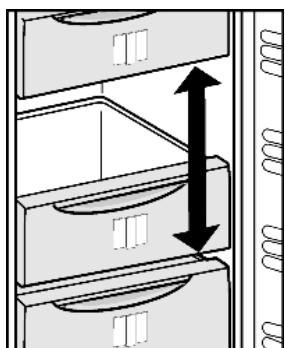

5.11 VarioSpace 9

5.12 Systeme info. 9

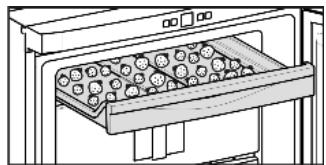

5.13 Tablette de congélation 9

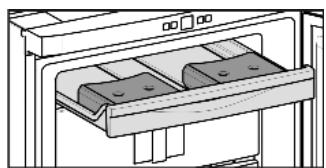

5.14 Accumulates de froid 10

6 Entretien. 10

6.1 Dégivrer manuellement 10

6.2 Nettoyage de I'appareil 10

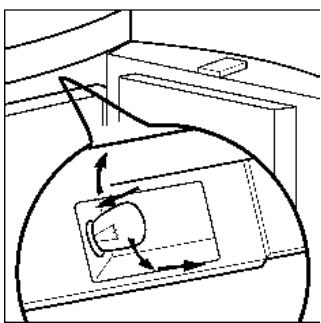

6.3 Remplacer I'clairage interieur 11

6.4 S.A.V. 11

7 Dysfonctionnements 11

8 Mise hors service 12

8.1 Couper l'appareil 12

8.2 Mise hors service 12

9 Eliminer l'appareil. 12

Le fabricant travaille constamment au développement de tous les types et modèles d'appareils. C'est pourquoit nous nous réservons le droit de modifier la forme, l'équipement et la technique de nos apparèils. Nous vous remercions de votre compréhension.

Afin de découvert tous les avantages de votre nouvel apparéil, nous vous prions de dire attentivement ces instructions de montage.

Ces instructions de montage sont valables pour plusieurs modèles, des différences sont donc possibles.Les paragraphs ne concernant que certains apparéils sont indiqués par un astérisque (^*)

Les instructions de manipulation sont indiqués par un les résultats de manipulation par un .

1 Vue d'ensemble de l'appareil

1.1 Description de l'appareil et de son équipement

Remarque

A la livraison, les tablettes de rangement, les bacs et les balconnets sont disposés de sorte à assurer une efficacité énergétique maximale.

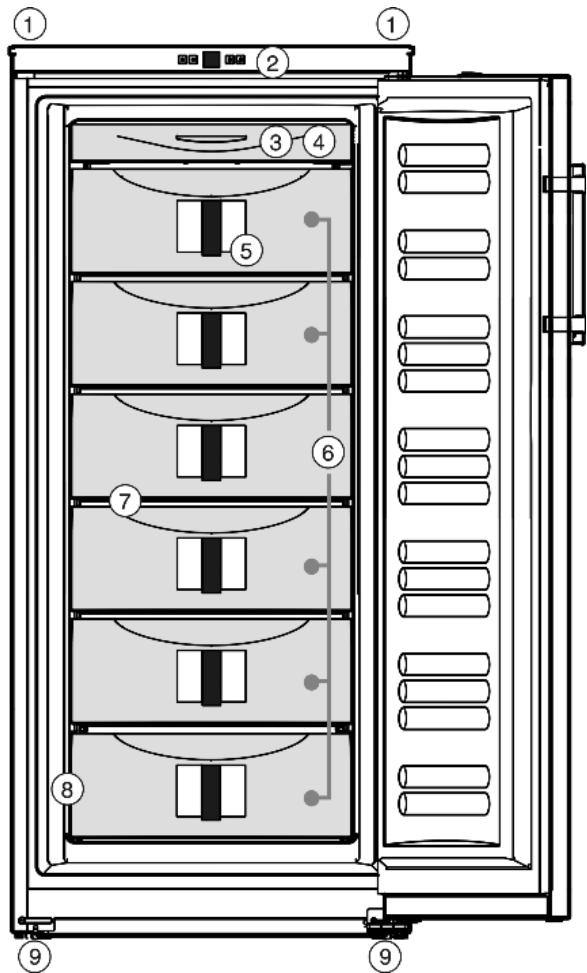

Fig. 1

(1) Poignées de transport arrêté
(2) Éléments de commande et de contrôle
(3) Tablette de congélation
(4) Accumulates de froid*

(6) Placer les tiroirs
(7) VarioSpace

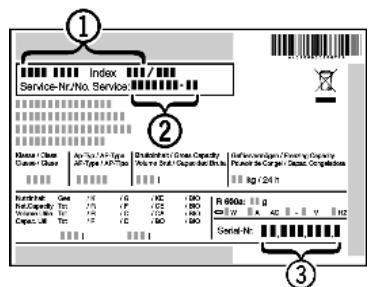

(8) Plaque signalétique
(9) Pieds réglibes, poignées de transport avant, roulettes de transport arrêté

(5) Systeme d'info*

1.2 Domaine d'utilisation de l'appareil

L'appareil est exclusivement adapté à la réfrigération d'aliments dans un environnement domestique ou un environnement semblable. Est prise en compte, par exemple, l'utilisation

• les cuisines du personnel, les pensions de famille,
• les clients de maisons de campagne, hôtels, motels et autres hébergements,
• les traiteurs et servicessemblables dans le commerce de gros

N'utilisez l'appareil que dans un cadre domestique. Toute autreASForte d'utilisation est interdite.L'appareil n'est pas conqu pour le stockage et la réfrigération de medicaments, de plasma

sanguin, de préparations de laboratoire ou autres produits ou substancessemblablesconcernés par la directive des produits medicaux 2007/47/EG. Uneutilisationabusivede l'appareil peut entrainer l'endommagement des produits stockés ou leuralteration.De plus,l'appareil n'est pas adapté pour le fonctionnement dans lesdomainesàrisque d'explosions.

En fonction de la classe climatique, l'appareil a ete concu pour l'exploitation a des températures environnantes limites. La classe climatique de votre apparéil est indiquée sur la plaquette signalétique.

Remarque

Respectez les températures environnantes indiquées, sinon la puissance réfrigérante diminue.

Classe clima-tique	pour températures ambantes
SN, N	à 32 °C
ST	à 38 °C
T	à 43 °C

Le bon fonctionnement de cet apparéil est garantie pour une température ambiente minimale limite a 5^

1.3 Conformité

L'étanchéité du circuit réfrigérant est contrôle. L'appareil est conforme aux normes de sécurité en vigueur ainsi qu'aux directives CE 2006/95/CE, 2004/108/CE, 2009/125/CE et 2010/30/UE.

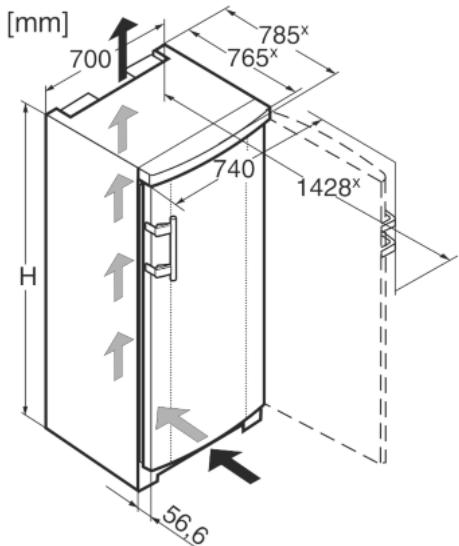

1.4 Dimensions hors tout de l'appareil

Fig. 2

^X Sur les apparèils sans pièces d'écartement mural jointes ou si les pièces d'écartement jointes ne sont pas utilisées, la cote se réduit de 35 mm (voir 4.2).

Modèle	Hauteur de l'appareil H (mm)
G 30., GP 30..	1555
G 35., GP 35..	1751
G 40., GP 40.., GS 40..	1947

1.5 Economiser l'énergie

• Toujours veiller à une bonne ventilation de l'appareil. Ne pas recouvrir ou obstruer les orifices et les grilles de ventilation.

• Ne pas placer l'appareil dans une zone à ensoleillement direct, à côté d'une cuisine, d'un chiffage ou équivalents.

• La consommation en énergie dépend des conditions d'installation comme la température ambiente. (voir 1.2).
• Ouvrir l'appareil aussi brievement que possible.
• Plus la température est régée BASSE, plus la consommation en énergie est élevé.
• Trier les alimentents pour les ranger (voir Vue d'ensemble de l'appareil).
• Conserver toutes les denrées dans leur emballage ou avec une protection. Toute génération de givre est ainsi empêchee.
• Entreposer des alimentés chauds : les laisser refroidir d'abord à température ambiente.
• Lorsque l'appareil présente une couche épaisse de givre : dégivrer l'appareil.

Des dépôts de poussière augmentent la consommation d'énergie:

• Dépoussière le compresseur avec la grille métallique de l'échangeur de chaleur sur la paroi arrêté de l'appareil une fois par an.

2 Consignes de sécurité générales

Dangers pour l'utilisateur :

• Cet apparéil n'est pas destiné aux personnes souffrant de troubles mentaux, physiques ou sensoriels ou aux personnes n'ayant pas suffisamment d'expérience et de connaissances (les enfants aussi), sauf si une personne responsable de la sécurité leur explique l'utilisation de l'appareil et les surveille au début. Surveiller les enfants afin qu'ils ne jouent pas avec l'appareil.
• Toujours débrancher l'appareil du réseau en tenant la fiche. Ne pas tirer sur le cable.
• En cas d'erreur, débrancher la prise ou couper le fusible.
• Ne pas endommager le cable de raccord au réseau. Ne pas utiliser l'appareil avec un cable de raccord au réseau défec-tueux.
• Faire effectuer les réparations, les interventions sur l'appareil et le remplacement du cable de raccord au réseau uniquement par le S.A.V ou tout autre technician qualifié.
• Monter et raccorder l'appareil uniquement selon les indications mentionnées dans les instructions.
• Conservez précieusement ce mode d'emploi et remettez-le éventuellesment au nouveau propriétaire de l'appareil.
• Les lampes à usage spécial (ampoules, LED, tubes luminescents) dans l'appareil servent à éclairer l'espace interieur et ne sont pas adaptées à l'éclairage de la piece.

Risque d'incendie :

• Le fluide réfrigérant R 600a contenu dans l'appareil ne présenteaucun danger pour l'environnement mais est inflammable. En cas de fuite, le fluide réfrigérant risque de s'enflammer.

• Ne pas endommager les tubes du circuit frigorifique.

• Ne pas manier de feu ouvert ou de sources inflammables à l'intérieur de l'appareil.
• Ne pas utiliser d'appareils électriques à l'intérieur de l'appareil (par ex. nettoyeurs à vapeur, apparéils de chauffage, sorbetières, etc.).

• En cas de fuite du fluide réfrigérant : supprimer tout feu ouvert ou sources inflammables à proximé du point de sortie. Bien aérer la piece. Informer le service après-venture.

• Ne pas entreposer de matières explosives ou de bombes aérosols contenant des gaz propulseurs inflammables (butane, propane, pentane, etc.) dans l'appareil. Les bombes aérosols de ce type sont reconnaissables aux indicateurs de contenu imprimées ou au symbole de la flamme.

Une éventuelle fuite de gaz risque de mettre feu aux composants électriques.

• Tenir les bougies, lampes et autres objets à flammes ouvertes éloignés de l'appareil pour ne pas y mettre le feu.
• N'entreposer de l'alcool très concentré que dans un réseau fermé hermetiquement et en position verticale. Une fuite d'alcool eventuelle risque demettre feu aux composants électriques.

Risque de chute et de basculement :

• Ne pas utiliser les socles, tiroirs, portes, etc. comme marchepied ou appui. Ceci s'applique avant tout aux enfants.

Danger d'intoxication alimentaire :

• Ne pas consommer d'aliments périmés.

Risque de gelures, d'engourdissement et de douleurs :

• Eviter le contact permanent de la peau avec les surfaces froides ou les produits réfrigerés/congelés. Prendre des mesures de protection, par ex. en portant des gants. Ne pas consommer immédiatement les glaces trop froides (surtout les sorbets et les glaçons).

Respecter les indications spécifiques des autres sections :

!	DANGER	indique une situation dangereuse imminente entrainant la mort ou des blessures corporelles graves si elle n'est pas évitée.
!	AVERTIS-SEMENT	indique une situation dangereuse susceptible d'entrainer la mort ou des blessures corporelles graves si elle n'est pas évitée.
!	PRUDENCE	indique une situation dangereuse susceptible d'entrainer des blessures corporelles moyennes ou légères si elle n'est pas évitée.
	ATTENTION	indique une situation dangereuse susceptible d'entrainer des dommages matériels si elle n'est pas évitée.
	Remarque	indique les remarques et conseils utiles.

3 Éléments de commande et d'affichage

3.1 Éléments de commande et de contrôle

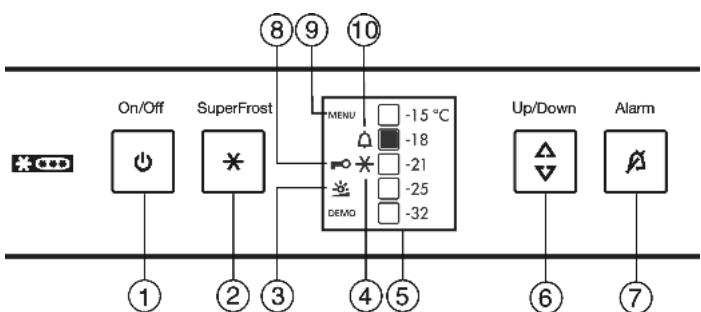

Fig. 3

(1) Touche On/Off
(2) Touche SuperFrost
(3) Symbole luminosité
(4) Symbole SuperFrost

(6) Touche de réglage
(7) Touche alarme
(8) Symbole Sécurité enfants
(9) Symbole menu

(5) Affichage de la tempé-rature

(10) Symbole d'alarme

3.2 Affichage de la température

Sont affichés en service normal :

• la température paramétrée de congélation

L'affichage de la température clignote :

• le réglage de la température est modifié
• après l'enclement, la température n'est pas encore suffisamment froide
• la température a augmente de plusieurs degrés

4 Mise en service

4.1 Transport de l'appareil

PRUDENCE

Risque de blessure et d'endommagement du à un transport incorrect!

Transporter l'appareil emballe.
Transporter l'appareilABOUT.
Ne pas transporter l'appareil seul.

4.2 Mise en place de l'appareil

AVERTISSEMENT

Risque d'incendie du à l'humidité !

Lorsque des pieces sous tension ou le cable de raccordement au secteur deviennent humides, un court-circuit peut se produit.

L'appareil a eté concu pour être place dans des locaux fermés. Ne pas exploiter l'appareil dehors ou dans des endroits humides non à l'abri de projections d'eau.

AVERTISSEMENT

Danger de brûlures par court-circuit!

Lorsque les câbles de raccord / fiches de l'appareil se trouvent en contact avec la partie arrrière d'un autre apparéil, ils peuvent être endommages à cause des vibrations de l'appareil et par la suite causer un court-circuit.

Placer l'appareil de façon à ce qu'il n'y ait pas de contact avec la fiche ou le cable d'alimentation.
Ne pas brancher d'appareils ni autres dispositifs sur les prises de courant situées sur la partie arrêté de l'appareil.

AVERTISSEMENT

Risque d'incendie du au fluide réfrigerant!
Le fluide réfrigérant R 600a contenu dans l'appareil ne présente aucun danger pour l'environnement mais est inflammable. En cas de fuite, le fluide réfrigérant risque de s'enflammer.
Veiller à ne pas endommager les tubes du circuit frigorifique.

AVERTISSEMENT

Risque d'endommagement et d'incendie!
Ne pas placer un apparéil diffusant de la chaleur (p.ex. four à micro-ondes, grille-pain, etc.) sur l' apparéil!

AVERTISSEMENT

Risque d'incendie et d'endommagement du au blocage des ouvertures d'aération!

Toujours laisser les ouvertures d'aération libres. Toujours veiller à une bonne ventilation de l'appareil!

ATTENTION

Risque d'endommagement du à l'eau de condensation!

Ne pas placer l'appareil directement a cote d'un autre réfrigerateur/congélateur.

En cas de dégats à l'appareil, contactez immédiatement le fournisseur avant de brancher l'appareil.
Le sol au lieu d'emplacement doit etre horizontal et plan.
Ne pas placer l'appareil dans une zone à ensoleillement direct, à côté d'une cuisine, d'un chiffage ou équivalents.
Le lieu d'emplacement le plus adapté est un local sec et bien aéré.
Toujours placer l'appareil avec la face arrière et avec les pieces d'écartement mural (voir ci-dessous), si celles-ci sont utilisées, directement contre le mur.
Ne déplacer l'appareil qu'a vide.
Ne pasmettre en place l'appareil sans avoir recours a une aide.
Le local d'emplacement de votre apparéil doit, selon la norme NE 378, avoir un volume de 1m^3 pour 8g de fluide réfrigerant R 600a. Si le local est trop petit, un mélange inflatable gaz-air peut se former suite à une fuite dans le circuit réfrigerant. L'indication du dosage de fluide réfrigerant est indiqué sur la plaque signalétique à l'intérieur de l'appareil.
Enlever le cable de raccord de la paroi arrriere de l'appareil. Enlever le porte-cable, sinon des bruits dus aux vibrations surgissant!
Enlever tous les auxiliaires de transport.

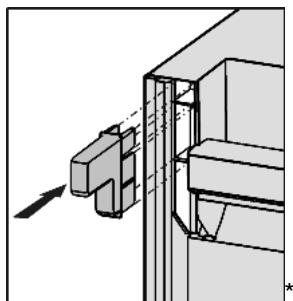

En cas de fourniture de pieces d'écartement mural avec l'appareil, leur utilisation et leur montage permettra d'atteindre l'absorption d'énergie mentionnée. Sans piece d'écartement mural, la profondeur de l'appareil indiquée se réduit de 3,50 cm. Le fait de ne pas utiliser les pieces d'écartement mural fournies n'influence d'aucune façon la fonctionnalité de l'appareil. Cependant ces appeareils affichent une légère augmentation de leur consommation d'énergie lorsque l'écartement mural est faible.*

Pour un apparéil accompagné de pieces d'écartement mural, monter ces pieces d'écartement sur la face arrêté de l' apparéil, en haut à gauche et à droite.*

Eliminer l'emballage (voir 4.5).

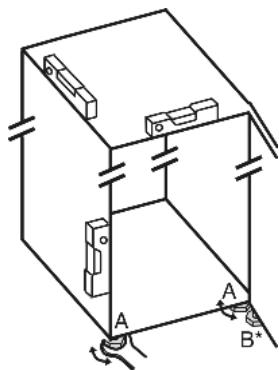

Aligner l'appareil avec la clé à fourche jointe aux pieds de réglage (A) et à l'aide d'un niveau à bulle d'eau.

Remarque

Nettoyer l'appareil (voir 6.2).

Lorsque l'appareil est placé dans un environnement très humide, du condensat peut se former sur la paroi extérieure de l'appareil.
Toujours veiller à une bonne ventilation de l'appareil au lieu d'emplacement.

4.3 Inversion du sens d'ouverture de la porte

Si vous le désirez, vous pouvez inverser le sens d'ouverture de la porte :

Assurez-vous d'avoir l'outillage suivant à portée de main :

Torx 25
Torx 15
Clé à fourche SW 6
□ Tournevis
Clé à fourche jointe
Si nécessaire, demander de l'aide à quelqu'un pour le montage

PRUDENCE

Risque de blessures lorsque la porte culbute!

Bien tener la porte.
Déposer la porte prudemment.

Faire pivoter la porte en bas vers l'extérieur et la retirer.

Dévisser la vis de blocage du support d'appui Fig. 4 (1) en bas à droite.
Ouvrir la porte.
Maintainir la porte du cote de la poignee et en bas et soulever.
Le pivot d'appui Fig. 4 (21)se desserre du support d'appui Fig. 5 (2).
Si le pivot d'appui Fig. 4 (21) ne se débloque pas poussez-le par le bas.

Fig. 4

Fig. 5

Devisser le support d'appui Fig. 5 (2).
Devisser l'élément pivotant Fig. 5 (3) et le permuter dans le trou opposé du support d'appui, revisisser à fond.
Retirer le bouchon Fig. 5 (4) du support d'appui et le placer dans le trou du cote opposé au support d'appui.
Retirer le cache Fig. 5 (5) coto poignee avec precaution.
Retirer la vis Fig. 5 (6) et la revisisser sur le côte opposé.
Remetre en place le cache Fig. 5 (5).
Revisser le support d'appui Fig. 5 (2) sur le nouveau côte charnière, en utilisant une visseuse sans fil si nécessaire, avec un couple de serrage de 4 Nm.

Fig. 6

Faire décliqueter le cache Fig. 6 (7) en haut et le cache Fig. 6 (8) avec un tournevis devant et l'enlever diagonalement vers le bas.
Devisser le pivot d'appui Fig. 6 (9) et le visser du cote opposé (avec 4 Nm).
Remonter le cache Fig. 6 (7) du côté du pivot d'appui : l'insérer par l'arrière et l'encliqueter sur l'avant.
Monter le cache Fig. 6 (8) sur le côte opposé: l'insérer par l'arrière et l'encliqueter sur l'avant.

Fig. 7

Enlever le bouchon Fig. 7 (12) du coussinet de la porte et le permuter de l'autre côté.
Démoner la poignée de porte, le bouchon Fig. 7 (10) et les plaques d'appui Fig. 7 (11) puis les repositionner sur le côte opposé.
Lors du montage des plaques d'appui, veillez à un enclique-tage correct.
Permuter la pince elastique Fig. 8 (20): appuyer sur l'ergot puis-retirer la pince elastique.
Insérer la pince élastique sur le nouveau côté charnière jusqu'à l'enclique-tage.
Tirer le pivot d'appui Fig. 8 (21) hors de la douille de porte et la mettre en place ensemble avec la rondelle du cote opposé. Le taquet d'arrêt doit indiquer vers la paroi interieure de la porte, l'encoche vers la paroi extérieure.
Accrocher la portedans le pivot d'appui Fig.6 (9) supérieur.
Pivoter la porte vers le bas etmettre en place le pivot d'arrêt Fig.8 (21) dans le support d'appui. Event.tourner le pivot d'arrêt de sorte qu'il puisse encliqueter.
Visser la vis d'arrêt Fig. 4 (1) en bas dans le pivot d'arrêt et la serrer à fond (avec 4 Nm).
Aligner évientuellesment la porte par rapport aux deux trous oblongs du support d'appui inférieur pour qu'elle afflore avec l'habillage de l'appareil. Pour cela, dévisser la vis centrale.

AVERTISSEMENT

Risque de blessure si la porte tombe!

Si les pivots ne sont pas bien vissés, la porte risque de tomber, ce qui peut entraîner des blessures graves. Par ailleurs, la porte risque de ne pas fermer correctement et l'appareil ne pas refroidir convenablement.

Visser les charnières/les pivots d'appui (avec un couple de serrage 4 Nm).
Vérifier la bonne fixation de chaque vis, si nécessaire desserrer les vis.

4.4 Insertion entre deux éléments de cuisine

(1) Element haut
(2) Appareil
(3) Placard de cuisine
(4) Mur

^X Sur les apparèils sans pièces d'écartement mural jointes ou si les pièces d'écartement mural jointes ne sont pas utilisées, la cote se réduit de 35 mm (voir 4.2).

Lors de la transformation avec des placards de cuisine (profond. max. 580 mm), l'appareil peut être place directement à côté du placard. L'appariel saillit létairelement de 185 mm x et de 205 mm x par rapport à la face avant du placard de cuisine.

• La fente d'aération sous le plafond doit être de 350 cm² minimum.
• Plus la section de ventilation est grande, plus l'appareil marche de manière économique.

Si l'appareil est installé avec les charnières à côté d'un mur Fig. 9 (4), la distance entre l'appareil et le mur doit être de 40 mm min. Ceci correspond à la saillie de la poignée lorsque la porte est ouverte.

4.5 Eliminer l'emballage

AVERTISSEMENT

Risque d'etouffement avec les films et matériel d'emballage !
Ne pas laisser les enfants jouer avec les matériaux d'emballage.

L'emballage est fabriqué en matérielles recyclables :

• carton ondulé / carton
• pièces en polystyène expansé
• films et sachets en polyéthylène
• colliers de serrage en polypropylène
• cadres en bois cloués avec plaque de polyéthylene*
  Déposer les matériaux d'emballage à un centre officiel de collecte des déchets.

4.6 Brancher l'appareil

ATTENTION

Risque d'endommagement du système électronique!

Ne pas utiliser d'ondulesurs (conversion du courant continu en courant alternatively resp. triphasé) ou de fiches économistes d'énergie.

AVERTISSEMENT

Risque d'incendie et de surchauffe!
Ne pas utiliser de rallonge ou de bloc multiprises.

Le type de courant (courant alternatively) et la tension au lieu d'emplacement doit coïncider avec les indications sur la plaque signalétique (voir Vue d'ensemble de l'appareil).

La prise de courant doit être mise à la terre et protégée de façon électrique en bonne et due forme. Le courant de déclenchement du fusible doit se situer entre 10 A et 16 A.

La prise doit être bien accessible afin de pouvoir débrancherrapidement l'appareil en cas d'urgence.Elle doit se situer endehors de la partie arrriere de I'appareil.

Vérifier l'alimentation électrique.
Enficher la prise de courant.

4.7 Enclencher l'appareil

Appuyer sur la touche On/Off Fig. 3 (1).
L'appareil est enclenché. L'affichage de la température et le symbole Alarme Fig. 3 (10) clignotent jusqu'à ce que la température soit suffisamment froide.
Lorsque le display "affiche DEMO," le mode de démonstration est activé. S'adresser au S.A.V.

5 Commande

5.1 Luminosité de l'affichage de tempé-rature

Vous pouvez adapter la luminosité de l'affichage de températe aux conditions lumineuses du lieu d'installation.

5.1.1 Régler la luminosité

L'éclairage de fond peut être désactivé ou régle sur l'un des 5 niveaux. Au départ usine, l'éclairage de fond est désactivé.

Activer le mode de réglage: appuyer env. 5 secondes sur la touche SuperFrost. Fig. 3 (2)
Le symbole Menu Fig. 3 (9) est allumé et le symbole Sécurité enfants Fig. 3 (8) clignote.
Appuyer sur la touche de réglage Fig. 3 (6) pour apperla fonction de luminosité.
Le symbole Sécurité enfants Fig. 3 (8) s'éteint et le symbole Luminosité Fig. 3 (3) clignote.
Confirmer: appuyer brievement sur la touche SuperFrost Fig. 3 (2).
Le symbole Luminosite Fig. 3 (3) est allumé.

Sélectionner "Désactive" ou la luminosite souhaitee à l'aide de la touche de réglage Fig. 3 (6). Plus il y a de zones allumées dans l'affichage de la température, plus l'éclairage est fort. Si aucune zone n'est allumée, l'éclairage est "désactive".
Confirmer: appuyer sur la touche SuperFrost Fig. 3 (2).

Le symbole Luminosité Fig. 3 (3) clignote.
La luminosité est maintainant régée sur la nouvelle valeur.
Désactiver le mode de réglage: appuyer sur la touche On/Off Fig. 3 (1).

-ou

Attendre 5 minutes.
Le symbole Luminosité Fig. 3 (3) et le symbole Menu Fig. 3 (9) s'eteignent.
L'affichage de tempéature affiche de nouveau la températe.

5.2 Verrouillage enfants

Avec le verrouillage enfants vous pouvez assurer que vos enfants ne coupent pas l'appareil par inadvertance en jouant.

5.2.1 Enclencher la sécurité pour enfants

Activer le mode de réglage: appuyer env. 5 secondes sur la touche SuperFrost. Fig. 3 (2)

Le symbole Menu Fig. 3 (9) est allumé et le symbole Sécurité enfants Fig. 3 (8) clignote.

Appuyer brièvement sur la touche SuperFrost Fig. 3 (2) pour appeler la fonction Sécurité enfants.

Le symbole Sécurité enfants Fig. 3 (8) est allumé. Les LED -15 °C et -21 °C sont allumées dans l'affichage de la température.

Appuyer brièvement sur la touche SuperFrost Fig. 3 (2) pour activer la fonction Sécurité enfants.
Le symbole Sécurité enfants Fig. 3 (8) clignote. Les LED-15 °C et -21 °C s'éteignent.
Désactiver le mode de réglage: appuyer sur la touche On/Off Fig. 3 (1).

-ou

Attendre 5 minutes.
Le symbole Menu Fig. 3 (9) s'éteint et la températe est de nouveau affichée dans l'affichage de la températe. Le symbole Sécurité enfants Fig. 3 (8) est allumé.

5.2.2 Eteindre la sécurité pour enfants

Activer le mode de réglage: appuyer env. 5 secondes sur la touche SuperFrost. Fig. 3 (2)

Le symbole Menu Fig. 3 (9) est allumé et le symbole Sécurité enfants Fig. 3 (8) clignote.

Appuyer brièvement sur la touche SuperFrost Fig. 3 (2) pour appeler la fonction Sécurité enfants.

Le symbole Sécurité enfants Fig. 3 (8) est allumé. La LED -18 °C est allumée dans l'affichage de la température.

Appuyer brièvement sur la touche SuperFrost Fig. 3 (2) pour désactiver la fonction Sécurité enfants.
Le symbole Sécurité enfants Fig. 3 (8) clignote.
Désactiver le mode de réglage: appuyer sur la touche On/Off Fig. 3 (1).

-ou

Attendre 5 minutes.
Le symbole Menu Fig. 3 (9) s'éteint et la tempéature est de nouveau affichée dans l'affichage de la tempéature. Le symbole Sécurité enfants Fig. 3 (8) n'est plus allumé.

5.3 Alarme porte ouverte

L'avertisseur sonore retentit lorsque la porte reste ouverte plus de 60 s.

L'avertisseur sonore s'arrête automatiquement lorsque la porte est fermée.

5.3.1 Arrête l'alarme de porte

L'avertisseur sonore peut etre arrete lorsque la portee est ouverte.Le signal restera eteint aussi longtemps que la porte est ouverte.

Appuyer sur la touche Alarme Fig. 3 (7).
L'alarme de porte s'arrête.

5.4 Alarme de température

Lorsque la température de congélation n'est pas assez froide, un avertisseur sonore retentit.

L'affichage de la température clignote en même temps que le symbole Alarme Fig. 3 (10).

La cause d'une température trop élevée peut être :

• l'introduction d'aliments frais chauds
• l'entrée d'une quantité trop importante d'air ambiant chaud lors du réarrangement et de l'enlèvement d'aliments
• une panne de courant prolongée
• une défectuosité de l'appareil

L'avertisseur sonore s'eteint automatiquement, le symbole Alarme Fig. 3 (10) et l'affichage de tempéature arrêtent de clignoter lorsque la tempéature est de nouveau suffisamment froide.

Lorsque I'etat d'alarme persistence: (voir Dysfonctionnements).

Remarque

Les alimentés peuvent s'avarier si la température n'est pas suffisamment froide.
Vérifier la qualité des aliments. Ne pas consommer les aliments avariés.

5.4.1 Arrêter l'alarme de température

Il est possible d'arrêter l'avertisseur sonore. La fonction d'alarme sera de nouveau active lorsque la température sera à nouveau suffisamment froide.

Appuyer sur la touche Alarme Fig. 3 (7).
L'avertisseur sonore s'arrête.

5.5 Congeler des alimentés

Il est possible de congeler autant d'aliments frais en 24 h qu'il est indiqué sur la plaque signalétique (voir Vue d'ensemble de l'appareil) sous "capacité de congélation ... kg/24h".

Les bacs peuvent supporter jusqu'à max. 25 kg d'aliments congelés chacun, les plaques jusqu'à max. 55 kg chacune.

Si la porte ne peut s'ouvoir de suite après sa fermeture, patienter environ 2 minutes jusqu'à ce que la dépression généraee au moment de la fermeture soit compensée.

PRUDENCE

Risque de blessure d'aux débris de verre!
Les bouteilles et les canettes, surtout celles qui contiennent des boissons gazeuses, risquent d'explorer si elles sont congelezés.
Ne pas congeler de bouteilles ni de canettes!

Pour que les alimentents congèlient rapidement jusqu'au cœur, ne pas dépasser les quantités suivantes par paquet :

• Fruits, légumes jusqu'à 1 kg
  Viande jusqu'à 2,5 kg
  Emballer les alimentents par portions dans des sachets de congestion, des recipients réutilisables en plastique, métal ou aluminium.

5.6 Dégivrer les alimentés

• A température ambiente
  Au micro-ondes
• Dans le four/le four à chaleur tournante
  Ne recongeler des alimentes décongelés que dans des cas exceptionnels.

5.7 Régler la température

Réglage de température recommandé : -18 °C

La température peut être modifiée en continu. Si le réglage -32 °C a été atteint,ça recommence à -15 °C.

Faire appel au réglage de la température : appuyer une fois sur la touche de réglage Fig. 3 (6).
La LED de la température actuelle clignote dans l'affichage de la température.
Appuyer autant de fois sur latouche de réglage Fig. 3 (6) jusqu'à ce que la DEL de la température désirée lui.

Remarque

Vous pouze appuyer de manière prolongée sur la touche de réglage pour régler une valeur un peu plus froide dans une petite plage de température (par ex.: entre -15 °C et -18 °C). La LED de la plage de températureasse suivant est allumée dans l'affichage de la température.

5.8 SuperFrost

Cette fonction vous permet de congefer rapidement des denrées fraîches à coeur. L'appareil fonctionne à puissance maximale, ce qui peut entraîner une augmentation du volume sonore du groupe frigorifique.

Les denrées seront stockées oblignent en plus une "réserve de froid". Elles restent donc congelez plus longtemps lorsque vous dégelez l'appareil.

Pour connaître la quantité maximale de denrées fraîches en kilos que vous pouvezCongeler en 24 h, reportez-vous à la "Capacité de congestion ... kg/24h"indiquée sur la plaquette signalétique. Cette valeur maximale varie selon le modele et sa classe climatique.

Selon la quantité de denrées fraiches à congeker, la fonction SuperFrost doit être enclenchée à l'avance : environ 6h pour une petite quantité de denrée à congeker, 24 h avant la mise en place d'une quantité maximal de denrées à congeker.

Empaquetez les alimentes et répartissez-les sur une plus grande surface possible. Ne pas mettre des alimentés à congefer avec des produits déjà congelezés en contact de sorte que ces derniers ne se déconglient pas.

N'activez pas la fonction SuperFrost dans les cas suivants :

• lorsque vous introduisez des alimentés déjà congelés
• Lors d'une congélation de denrées fraiches allant jusqu'à environ 2 kg par jour

5.8.1 Congeler avec la fonction SuperFrost

enforcer brièvement la touche SuperFrost Fig. 3 (2)
Le symbole SuperFrost Fig. 3 (4) s'allume.
La température de congélation bises, l'appareil passe à sa puissance frigorifique Tmaxale.

En cas de petite quantité d'aliments à congeler :

attendre env. 6 h.
Déposer les alimentés conditionnés dans les tiroirs inférieurs. En cas de quantités importantes d'aliments à congeler (voir plaque signalétique):
attendre env. 24 h.
Retirer le tiroir le plus bas etposer les alimentes directement dans l'appareil de sorte qu'ils soient en contact avec le fond ou les parois laterales.
SuperFrost se coupe automatiquement après env. 65 h.

Le symbole SuperFrost Fig. 3 (4) s'eteint quand la congélation est terminée.
La plage de température luit dans l'affichage de température régle pour service normal.
Déposer les alimentés dans le tiroir et reinsérer celui-ci.
L'appareil continue de fonctionner en mode normal d'économie d'énergie.

5.9 Tiroirs

Pour déposer les produits à congefer directement sur les tablettes de rangement : tirer le tiroir vers l'avant et le sortir en le soulevant

5.10 Tablettes de rangement

Retirer la tablette de rangement : la soulever devant et la tirer en dehors.
Remetre en place la tablette de rangement: l'inserer jusqu'à la butée.

5.11 VarioSpace

Vous pouvez-retirer les tiroirs ainsi queles surfaces de rangement. Vous aze ainsi plus de place pour congeler des pièces de gros volume.La volaille,la viande,les grosses piècesde gibier ainsi que les pâtisseries de grande taille peuvent congelés sans probleme puis de nouveau préparés.

Les bacs peuvent supporter jusqu'à max. 25 kg d'aliments à congeler chacun, les plaques jusqu'à max. 55 kg chacune.

5.12 Système info*

(1) Plats cuisine, crème glace
(2) Viande de porc, poisson
(3) Fruits, légumes

Fig. 10

(4) Charcuterie, pain

Les chiffres indiquent chaque fois les durées de conservation en mois de plusieurs types d'aliments à surgeler. Les durées de conservation mentionnées sont données à titre indicatif.

5.13 Tablette de congélation

Avec la tablette de congélation, vous pouvez conçeler des baies, fines herbes, légumes et autres petits produits à congeler sans qu'ils ne collent ensemble. Les produits conser

vent ainsi au besoin leur forme initiale et peuvent être décongelés en fonction de la quantité désirée.

En plus, la tablette de congélation vous permet de ranger les accumulateurs de froid de manière peu encourbrante.

5.13.1 Utilisation de la tablette de congélation

Répartir les alimentents sans que ces derniers ne se touchent sur la tablette de congélation.
Laisser congener les alimentes pendant 10 à 12 h.
Transvaser les produits à congeiler dans des sachets de congélation ou des recipients.
Entreposer les sachets ou les recipients dans un tiroir.
Pour décongeler les aliments, les étaler sans que ces derniers ne se touchent.

5.14 Accumateurs de froid*

Les accumulateurs de froid évitent que la température n'augmente trop rapidement en cas de panne de courant.

5.14.1 Utilisation des accumulateurs de froid*

Pour gagner de la place, poser les accumulateurs de froid sur la tablette de condensation.
Placer les accumulateurs de froid congelés dans la partie supérieure de l'espace de congélation, sur les alimentés congelés.

6 Entretien

6.1 Dégivrer manuellement

Après un fonctionnement prolongé, une couche de givre ou de glace se forme dans l'appareil.

La couche de givre ou de glace se forme plus rapidement lorsqu'on ouvre l'appareil féquèment ou lorsque les alimentés y déposés sont chauds. Une couche de glace plus épaisse augmente toutefois la consommation d'énergie. Nous recommandons de dégivrer régulièrement l'appareil.

PRUDENCE

Risque de blessures et d'endommagement du à la vapeur chaude!

Pour dégivrer, ne pas avoir recours à des apparèils de chauffage électriques ou des nettoyeurs au jet de vapeur, des flammes dues ou des aérosols spéciaux dégivrage.
Ne pas enlever la glace avec des ustensiles tranchants.

Un jour avant le dégivrage, enclencher le mode SuperFrost.
Les denrées congelées auront ainsi une "réserve de froid supplémentaire."
Couper l'appareil.
L'affichage de la température s'eteint.
Debrancher l'appareil du reseau ou couper le fusible.
Poser les accumulateurs de froid sur les alimentes congelés.
Conserver les alimentés congelés emballés dans du papier journal dans le tiroir ou dans des couvertures et les entreprises dans un local frais.

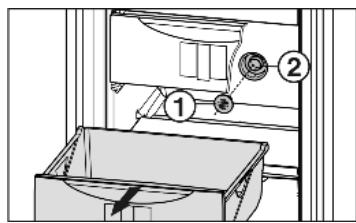

Retirer le cache Fig. 11 (1) de la valve de compensation de pression Fig. 11 (2). La valve se trouve derrière le dernier grand tiroir en bas.

Fig. 11

Placer un填补ant contenant de l'eau chaude, mais pas bouillante sur l'une des tablettes du milieu.

Le dégivrage est accéléré.
Laisser la porte ouverte pendant le dégivrage.
Retirer les morceaux de glace detachés.
S'il y a lieu, essuyer plusieurs fois l'eau de dégivrage restante à l'aide d'une éponge ou d'un torchon.
Vérifier si la valve de compensation de pression Fig. 11 (2) est exemple de glace et seche.
Replacer le cache Fig. 11 (1) de la valve de compensation de pression et le verrouiller.
Nettoyer l'appareil (voir 6.2).

6.2 Nettoyage de l'appareil

PRUDENCE

Risque de blessures et d'endommagement émanant de la vapeur très chaude!

La vapeur très chaude peut endommager les surfaces et entraîner des brûlures.

Ne pas utiliser d'appareils de nettoyage à la vapeur!

ATTENTION

Un nettoyage incorrect endommage l'appareil !

Ne jamais utiliser de produits de nettoyage concentrés.
Ne pas utiliser d'éponges à récurer ou abrasives ni de laine d'acier.
Ne pas utiliser des produits de nettoyage concentrés et agressifs contenant du chlorure, du sable, des produits chimiques ou des chiffons réches.
Ne pas utiliser de solvants chimiques.
Ne pas detériorer ou enlever la plaquette signalétique située sur la paroi interieure de l'appareil. Ceci est important pour le S.A.V.
Ne pas arracher, plier ou endommager de cables ou d'autres composants.
Ne pas faire pénétrer d'eau dans le canal d'évacuation, la grille d'aération et les composants électriques lors du nettoyage.
Utiliser des chiffons doux et un détergent courant d'une valeur pH neutre.
Pour l'intérieur de l'appareil, utiliser uniquement des détergents et des produits d'entretien non nocifs pour les aliments.

Vider l'appareil.
Debrancher la prise.

Nettoyez à la main les surfaces interieures et extérieures en matière synthétique avec de l'eau tiède et un peu de détergent.
Éléments d'équipement : nettoyer à la main les surfaces avec de l'eau tiède et un peu de détergent

Après le nettoyage :

Frotter l'appareil et les éléments d'équipement pour les sécher.

Rebrancher l'appareil et l'enclencher de nouveau.
Enclencher la fonction SuperFrost (voir 5.8).
Lorsque la température est suffisamment froide :
remetre en place les aliments.

6.3 Remplacer l'éclairage interieur

Données de l'ampoule

max. 15 W

Socle : E14

Le type de courant et la tension doit coïncider avec les indications sur la plaque signalétique.

Couper l'appareil.
Débrancher l'appareil du réseau ou couper le fusible.
Remplacer l'ampoule sous le tableau de commande selon l'illustration.

6.4 S.A.V.

Vérifier d'abord si vous pouvez résoudre vous-même la panne (voir Dysfonctionnements). Si ce n'est pas le cas, adressez-vous au S.A.V. Vous trouverez l'adresse du S.A.V. dans le repertoire S.A.V. fourni avec votre apparéil.

AVERTISSEMENT

Risque de blessures dû à une réparation incorrecte!

Ne faire effectuer les réparations et interventions sur l'appareil et la ligne de réseau qui ne sont pas explicitement nommés (voir Entretien)que par le S.A.V.

Relever la désignation de l'appareil Fig. 12 (1), le n° de service Fig. 12 (2) et le n° de série Fig. 12 (3) sur la plaquette signalétique. Cette plaquette se trouve sur la paroi interieure gauche de l'appareil.

Fig. 12

Informer le S.A.V. et lui communiquer la panne, la désignation de l'appareil Fig. 12 (1), le n^ de service Fig. 12 (2) et le n^ de série Fig. 12 (3).
Ces informations vous permettront d'obtenir un service ciblé et rapide.
Laisser l'appareil fermé jusqu'à l'arrivée du S.A.V.
Les alimentes resteront plus longtemps frais.
Debrancher la fiche du secteur (ne pas tirer sur le cable de l'appareil) ou couper le fusible.

7 Dysfunctionnements

Votre apparéil est construit et produit de façon à assurer sa sécurité de fonctionnement et une longue durée de vie. Si une panne avait cependant se produit en cours de fonctionnement, veuillez vérifier si elle est due à une erreur de manipulation. Dans ce cas, les coûts en résultat vous seront facturés même pendant la période de garantie. Vous pouvez résoudre vous-même les pannes suivantes :

L'appareil ne fonctionne pas.
L'appareil n'est pas enclenché.
Enclencher l'appareil.
La fiche secteur n'est pas correctement enforcée dans la prise.
Contrôler la fiche secteur.
Le fusible de la prise n'est pas correct.
Vérifier le fusible.

Le compresseur fonctionne lentement.

Le compresseur tourne à vitesse réduite si l'on a besoin de moins de froid. Mème s'il fonctionne plus longtemps, il économique de l'énergie.
Ceci est normal pour les modeles avec economie d'énergie.
La fonction SuperFrost est activée.
Pour refroidir rapidement les alimentés, le comprésur fonctionne plus longtemps. Ceci est normal.

Une LED clignote régulierement toutes les 15 secondes* en bas à l'arrière de l'appareil (vers le compresseur).

L'inverseur est équipé d'un diagnostic d'erreurs à LED.
Il est normal qu'il clignote.

Les bruits sont trop forts.

Les compresseurs à vitesse variable* peuvent occasionalner des bruits de fonctionnement divers en raison des diffé-rents niveaux de vitesse.
Ce bruit est normal.

Un gargouillagement et un clapotis.

Ce bruit provient du fluide réfrigérant qui circule dans le circuit frigorifique.
Ce bruit est normal.

Un léger clic.

Le bruit se produit toujours lorsque le groupe frigorifique (le moteur) se met en marche ou s'arrête automatiquement.
Ce bruit est normal.

Un bourdonnement. Le bruit est brièvement plus fort lorsque le groupe frigorifique (le moteur) se met en marche.

L'activation de la fonction SuperFrost, l'introduction d'aliments frais ou l'ouverture prolongée de la porte font augmenter automatiquement la puissance frigorifique.
Ce bruit est normal.
La température ambiente est trop élevé.
Solution: (voir 1.2)

Bruits de vibrations.

L'appareil n'est pas stable sur le sol. De ce fait, le fonctionnement du groupe frigorifique provoquera des vibrations sur les objets et les meubles situés près de l'appareil.

Aligner l'appareil à l'aide des pieds de réglage.
Espacer les bouteilles et les recipients.

Le symbole SuperFrost Fig. 3 (4) et l'affichage de températe clignotent.

Il y a un dysfonctionnement.
S'adresser au S.A.V. (voir Entretien).

L'affichage de la température est allumé : DEMO.

Le mode démonstration est activé.
S'adresser au S.A.V. (voir Entretien).

Les parois extérieures de l'appareil sont chaudes.

La chaleur du circuit frigorifique est utilisé pour éviter la condensation d'eau.
Ceci est normal.

La température n'est pas assez froide.

La porte de l'appareil n'est pas fermée correctement.
Fermer la porte de l'appareil.
L'aération et la ventilation sont insuffisantes.
Dégager la grille d'aération.
La température ambiente est trop élevé.

Solution: (voir 1.2).
l'appareil a eté ouvert trop pouvant ou trop longtemps.
Attendre que la température nécessaire se rétablies d'ellemme. Sinon, adressé-vous au S.A.V. (voir Entretien).
De grandes quantités d'aliments frais ont été introduites sans utiliser la fonction SuperFrost.
Solution: (voir 5.8)
L'appareil est placé trop près d'une source de chaleur.
Solution: (voir Mise en service).

L'éclairage interieur ne fonctionne pas.

L'appareil n'est pas mis en marche.
Mettre l'appareil en marche.
La porte est restée ouverte plus de 15 min.
L'éclairage interieur s'éteint automatiquement après 15 min. lorsque la porte est ouverte.
Si l'éclairage interieur ne s'allume pas mais que l'affichage de température est actif, l'ampoule est défectueuse.
Remplacer l'ampoule. (voir Entretien).

Après la fermeture de la porte s'écoule un long moment avant de pouvoir à nouveau l'ouvrir.*

La valve de compensation de pression est gelée.
Dégiverer l'appareil (voir 6.1).

Le joint de porte est défectueux ou doit être remplace pour d'autres raisons.*

Sur certains appareils, le joint de porte est interchangeable.
S'adresser au S.A.V. (voir Entretien).

8 Mise hors service

8.1 Couper l'appareil

Appuyer sur la touche On/Off Fig. 3 (1) pendant env. 2 s.
L'affichage de tempéature est foncé.

8.2 Mise hors service

Vider l'appareil.
Debrancher la prise.
Nettoyer l'appareil (voir 6.2).

Laisser la porte ouverte afin d'eviter toute formation de mauvaises odeurs.

9 Eliminer l'appareil

L'appareil contient encore des matériaux précieux et est à amener à un lieu de recyclage spécial. L'élimination d'anciens appeareils est à réaliser correctement en respectant les prescriptions et lois en vigueur.

Veiller à ne pas endommager le circuit frigorifique de l'appareil pour empêcher au réfrigérant y contenu (indications sur la plaque signalétique) et à l'huile de s'échapper accidentellement.

Rendre l'appareil inopérant.
Débrancher l'appareil.
Sectionner le cable de raccord.
