GTS75 - Cuisiniere gaz ROSIERES - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cuisinière gaz
Marque	ROSIERES
Modèle	GTS75
Largeur	695 mm
Profondeur	510 mm
Nombre de brûleurs	5
Type de brûleurs	Gaz avec sécurité par thermocouple
Brûleur central	Ovale, 3300 W
Brûleur avant droit	Auxiliaire, 1100 W
Brûleur arrière droit	Rapide moyen, 2650 W
Brûleur avant gauche	Rapide, 2950 W
Brûleur arrière gauche	Semi-rapide, 1500 W
Allumage	Électronique
Tension d'alimentation	230 V
Puissance gaz naturel installée	11,5 kW (G20/20 mbar)
Puissance gaz butane installée	835 g/h (G30/28-30 mbar)
Classe	3
Catégorie	II_2E+3+
Équipement spécial	Brûleur Mijorose pour mijotage (sur brûleur arrière droit)
Matériau de la table	Inox
Matériau des grilles	Fonte massive émaillée
Entretien	Nettoyage avec éponge humide et savon doux ; éviter abrasifs
Sécurité	Thermocouple sur chaque brûleur (arrêt automatique du gaz)
Garantie	1 an à compter de la livraison
Pièces détachées	Injecteurs et clé fournis pour changement de gaz

FOIRE AUX QUESTIONS - GTS75 ROSIERES

Comment allumer les brûleurs de ma cuisinière ROSIERES GTS75 ?

Appuyez et tournez la manette du brûleur souhaité jusqu'à la position repérée par une étoile (*). L'allumage est électronique. Maintenez la manette enfoncée quelques secondes pour amorcer la sécurité thermocouple, puis relâchez. Ajustez la flamme en tournant la manette.

Que faire si un brûleur ne s'allume pas du premier coup ?

Maintenez la manette en position d'allumage (*) pendant 5 secondes maximum. Si la flamme n'apparaît toujours pas, fermez le robinet de gaz et répétez l'opération. Si le problème persiste, vérifiez l'alimentation électrique et l'arrivée de gaz.

Quels types de gaz sont compatibles avec la cuisinière GTS75 ?

L'appareil est pré-équipé pour gaz naturel (G20/20 mbar) mais peut être adapté au gaz butane (G30/28-30 mbar) ou propane en changeant les injecteurs (fournis). Consultez le tableau de caractéristiques dans la notice.

Comment changer le type de gaz sur ma cuisinière ROSIERES ?

Retirez les grilles, chapeaux et têtes de brûleurs. Utilisez la clé fournie pour dévisser les injecteurs et remplacez-les par ceux du nouveau gaz. Réglez ensuite la bague d'air (si nécessaire) et la vis de ralenti. Mettez à jour l'étiquette de réglage.

Quelles sont les dimensions d'encastrement de la cuisinière GTS75 ?

La largeur est de 695 mm et la profondeur de 510 mm. Pour l'encastrement, prévoyez un espace de 5 cm entre la table et les parois. Utilisez un joint d'étanchéité autour du bord. Si l'ouverture est standard (560×460 mm), installez un tasseau de 3 cm à l'arrière.

Comment entretenir la table en inox et les brûleurs ?

Nettoyez la table inox avec un produit spécial et une éponge douce, sans abrasifs. Les chapeaux de brûleurs et grilles en fonte émaillée se nettoient avec une éponge humide savonneuse. Ne les plongez pas dans l'eau froide après usage pour éviter les chocs thermiques. Brossez les trous encrassés à l'eau savonneuse.

La cuisinière est-elle équipée d'une sécurité ?

Oui, chaque brûleur dispose d'un thermocouple qui coupe automatiquement l'arrivée de gaz si la flamme s'éteint accidentellement. Pour que la sécurité s'amorce, maintenez la manette enfoncée quelques secondes après allumage.

Quels diamètres de casseroles sont recommandés pour chaque brûleur ?

Brûleur auxiliaire : 12 cm ; semi-rapide : 12 à 18 cm ; rapide : 18 à 24 cm ; ovale : 26 à 28 cm ; double couronne : 24 à 28 cm. Utilisez des récipients à fond plat. Pour les petites casseroles, utilisez une grille de réduction (non fournie).

Comment raccorder la cuisinière au gaz et à l'électricité ?

Le raccordement gaz doit être effectué par un installateur qualifié, avec un tuyau rigide ou flexible adapté au type de gaz. Utilisez un robinet d'arrêt et vérifiez l'étanchéité à l'eau savonneuse. Le raccordement électrique se fait sur une prise 230 V avec terre, protégée par un disjoncteur différentiel.

Que faire en cas de dysfonctionnement de la cuisinière ?

Vérifiez d'abord que la prise est branchée et que l'arrivée de gaz est normale. Si le problème persiste, débranchez l'appareil et contactez le Service Après-Vente. N'intervenez pas vous-même sur les composants internes. La garantie légale s'applique pour les vices cachés (articles 1641 et suivants du Code Civil).

MODE D'EMPLOI GTS75 ROSIERES

Dimensions d'encombrement de l'appareil

Largeur 695 mm

Profondeur 510 mm

GTS 75

5 brûleurs gaz à sécurité par thermocouple : 1 brûleur central ovale de 3300 W, 1 brûleur avant droit auxiliaire de 1100 W, 1 brûleur arrière droit rapide moyenne de 2650 W, 1 brûleur avant gauche rapide de 2950 W, 1 brûleur arrière gauche semi-rapide de 1500 W

GTS 76

5 brûleurs gaz à sécurité par thermocouple : 1 brûleur central double couronne de 3300 W, 1 brûleur avant droit auxiliaire de 1100 W, 1 brûleur arrière droit rapide moyenne de 2650 W, 1 brûleur avant gauche rapide de 2950 W, 1 brûleur arrière gauche semi-rapide de 1500 W

Allumage électronique.

Puissance gaz installée :

• gaz naturel (G20/20 mbar) 11,5 kW, table pré-équipée en usine en gaz naturel
• gaz butane (G30/28-30 mbar) 835 g/h

Classe 3

Cat. II2E+3+

Tension d'alimentation : 230 Volts

Toutes ces caractéristiques sont données à titre indicatif. Soucieux de toujours améliorer la qualité de sa production, ROSIERES pourra apporter à ses appareils des modifications liées à l'évolution technique en respectant les conditions fixées à l'article 3 du décret n° 78-464 du 24.03.1978.

Appareil conforme aux exigences des directives : 89/336/CEE, 73/23/CEE, 90/396/CEE.

UTILISATION DES BRÛLEURS GAZ

La table est munie d'un allumage électronique des brûleurs.

De plus, elle est équipée d'une sécurité par thermocouple sur chaque brûleur qui ferme automatiquement l'arrivée du gaz en cas d'extinction accidentelle de la flamme.

Allumage des brûleurs gaz :

Un repère situé à côté de chaque manette permet de désigner le foyer commandé.

Exemple : repère du foyer arrière droit * ouvrir le robinet d'arrivée de gaz

• Appuyer et tourner la manette jusqu'à la position repérée par une étoile “*”.

Ces quelques secondes permettront au dispositif de sécurité de s'amorcer et la flamme restera permanente. Après allumage du brûleur, tourner la manette jusqu'à la position désirée, autre que la position d'allumage “*”.

Dans le cas où l'allumage ne se réalise pas dès la première fois, maintenir la manette en position d'allumage “*” pendant une durée maxi de 5 secondes. Si le brûleur accidentellement ne devait toujours pas s'allumer, fermer et répéter l'opération.

Dès l'apparition de la flamme, il convient d'ajuster la flamme en fonction du récipient et de votre cuisson.

Si l'allumage ne s'effectue pas du premier coup, répéter l'opération d'allumage.

LE CHOIX DES RÉCIPIENTS

La table de cuisson est équipée de brûleurs de taille et de débit différents. Il faut savoir tirer parti des différences de puissance qui en résultent.

• Utiliser le plus puissant pour porter à ébullition, pour saisir les viandes, et, en règle générale, pour tous les aliments qui doivent cuire rapidement.
• Utiliser le plus petit brûleur pour les mijotages et les sauces.
• Éviter de cuire les aliments à trop forte ébullition. Les « gros bouillons » ne cuisent pas plus vite, mais par contre les aliments subissent une violente agitation qui risque de leur faire perdre leur saveur.

Pour une meilleure utilisation des brûleurs, il est recommandé d'utiliser des casseroles à fond plat dont le diamètre du fond est approprié au brûleur choisi.

auxiliaire 12 cm

— rapide de 18 à 24 cm

— semi-rapide de 12 à 18 cm

— rapide (ovale) de 26 à 28 cm

double couronne de 24 à 28 cm

Dans le cas de poêles ou de casseroles de petits diamètres (cafetière, théière, etc.), il faudra utiliser une grille de réduction (fournie avec certains modèles) et régler la puissance du brûleur en s'assurant que la flamme chauffe le fond de la casserole sans « déborder ». L'utilisation de cette grille de réduction est possible avec le brûleur semi-rapide. Il ne faut pas utiliser de casseroles à fond concave ou convexe.

Le brûleur central ovale :

Il est idéal pour les cocottes, les poêles ovales, ou les poissonnières.

Il permet grâce à sa puissance de gagner du temps et d'avoir une meilleure répartition de la chaleur.

Le brûleur Mijorose :

Il est idéal pour les mijotages, et les cuissons lentes.

En position « ralenti », le brûleur Mijorose a un rôle de diffuseur de chaleur, répartie harmonieusement grâce à l'épaisseur de la fonte.

En plein débit, les flammes chauffent directement le récipient, permettant ainsi toutes les cuissons à feu vif. La plaque en fonte qui fait office de diffuseur est amovible. Sans la plaque, le brûleur s'utilise comme un brûleur standard.

Attention : l'utilisation du diffuseur de chaleur "Mijorose" est seulement prévue pour le brûleur arrière droit.

LES FLAMMES NE DOIVENT PAS DÉPASSER DES RÉCIPIENTS, SINON VOUS AUREZ UN GASPILLAGE DE GAZ.

ENTRETIEN ET NETTOYAGE

Attention : avant toute opération de nettoyage ou de démontage, il est impératif de déconnecter la table de cuisson de l'alimentation électrique.

Attendre le complet refroidissement de l'appareil.

Les chapeaux de brûleurs et grilles support de récipient :

Les chapeaux de brûleurs sont émaillés, et les grilles support sont en fonte massive émaillée.

Les chapeaux de brûleurs et grilles sont simplement posés. Les retirer et les nettoyer avec une éponge humide, légèrement savonneuse.

Ne pas les plonger dans l'eau froide immédiatement après utilisation afin d'éviter que le choc thermique ne provoque la rupture de l'émail.

L'emploi de produits abrasifs n'est pas conseillé car ils rayent l'émail et le rendent terne. Si les trous sont encrassés, brossez-les à l'eau savonneuse, puis séchez correctement avec un chiffon propre. Veiller à replacer correctement dans leur emplacement les chapeaux de brûleurs et les grilles correspondantes.

Il faut absolument contrôler que le remontage soit parfait car un mauvais repositionnement peut causer de graves anomalies dans la combustion.

La table inox :

Éviter l'emploi d'abrasifs.

Entretenir avec un produit spécial du commerce pour l'entretien de l'inox.

Dans tous les cas, ne jamais employer :

— d'éponges métalliques, les produits abrasifs, quels qu'ils soient, les instruments durs qui abîmeraient définitivement l'appareil.

INSTALLATION - ENCASTREMENT

Cet appareil a été conçu pour une utilisation de type non professionnelle.

Le meuble ou le support dans lequel doit être encastrée la table, ainsi que les parois du meuble qui pourrait jouxter celui-ci doivent être d'une matière résistant à une température de 90°C. De plus, il est nécessaire que le revêtement qui recouvre le meuble ou le support soit fixé par une colle résistante à la chaleur afin d'éviter le décollement. Il faut prévoir un espace de 5 cm entre la table de cuisson et toutes les parois avoisinantes. Sous le caisson de la table se trouvent des emplacements prévus pour recevoir des brides de fixation destinées à l'immobilisation de la table sur le meuble.

Placer les brides de fixation, livrées comme accessoires avec la table, de manière à ce que la table soit parfaitement plaquée au meuble support.

Lors de la mise en place de la table, un soin particulier doit être porté au joint entourant le bord de la table afin d'éviter toute infiltration dans le meuble support.

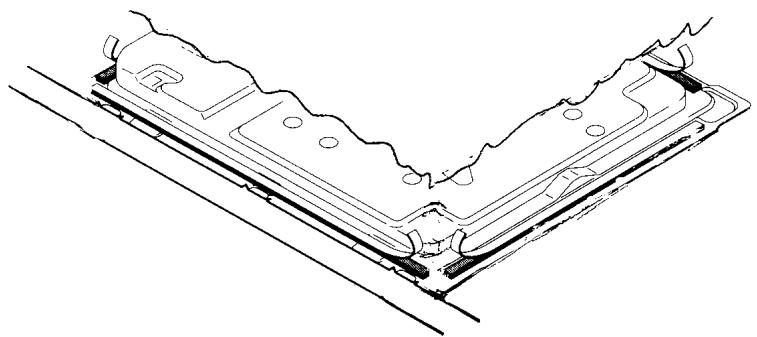

Important - Appliquer le joint d'étanchéité comme indiqué sur le dessin ci-dessous.

Si la table de cuisson doit être encastrée dans des meubles de cuisine prédécoupés avec des cotes d'encastrement standard, il faut prévoir l'installation à l'arrière, d'un tasseau de la largeur du trou d'encastrement et d'une profondeur de 3 cm pour pouvoir combler la différence et retrouver les cotes standards soit 560 mm en largeur et 460 en profondeur.

Si sous la table de cuisson est présent un vide (accessible) : il est nécessaire d'insérer une cloison isolante de séparation entre le dessous de caisson et au-dessus du vide.

Celle-ci doit être au moins à 10 mm du fond du caisson.

Réserver une ouverture de 10 × 10 cm pour le passage du cordon d'alimentation.

INSTALLATION - RÉGLAGE GAZ

Ces instructions techniques intéressent plus particulièrement les installateurs.

Cet appareil n'est pas raccordé à un dispositif d'évacuation des produits de la combustion. Il doit être installé et raccordé conformément aux règles en vigueur dans le pays d'installation. Une attention particulière sera accordée aux dispositions applicables en matière de ventilation. Le débit d'air nécessaire à la combustion doit être au minimum de 2 m³/h par kW de puissance.

Avant l'installation, assurez-vous que les conditions de distribution locale, nature et pression du gaz, sont compatibles avec le réglage de l'appareil.

Raccordement gaz :

Il doit être effectué conformément aux règlements en vigueur dans le pays d'installation. Dans tous les cas, prévoir sur la canalisation d'arrivée du gaz un robinet d'arrêt, un détendeur, ou un détendeur déclencheur pour le gaz propane. N'utilisez que des robinets, détendeurs et tubes souples, détenteurs de la marque officielle du pays d'installation.

Raccordement par tuyau rigide :

Raccordez directement à l'extrémité filetée du raccord de rampe.

Raccordement par tuyau flexible à embout mécanique :

Vissez directement les écrous du flexible sur le raccord de rampe d'une part et sur le robinet d'arrêt de la canalisation d'autre part.

Nous conseillons ce type de raccordement.

Dans le cas d'une installation gaz avec raccordement souple, ROSIERES recommande l'utilisation d'un tuyau flexible à embouts mécaniques du type GAZINOX*

Ce tuyau a pour particularité d'avoir une durée de vie illimitée, ce qui assure une installation sûre et encore plus simple.

• Équipement vendu séparément chez votre revendeur électroménager.

Raccordement par tube souple caoutchouc :

Vissez l'about conforme que vous vous serez procuré. Montez le tube souple correspondant sur l'about d'une part, et sur le détendeur d'autre part.

Dans tous les cas, assurez-vous de la présence du joint d'étanchéité. À l'issue des opérations de raccordement, contrôlez l'étanchéité à l'eau savonneuse, contrôle à la flamme interdit.

Appareil dans les blocs cuisines fixes

BUTANE Rigide - Tube couple caoutchouc (1)

PROPANE Rigide - Tube couple caoutchouc (1)

NATUREL Rigide - Tuyau flexible à embouts mécaniques (2)

(1) sous réserve que le tube couple soit visitable sur toute sa longueur, que sa longueur n'excède pas 1,5 mètres et qu'il soit équipé de colliers de serrage adaptés aux extrémités.

(2) sous réserve que le tuyau flexible soit visible sur toute sa longueur.

(1) (2) les tubes souples et tuyaux flexibles à embouts mécaniques doivent être disposés de manière à ne pouvoir être atteints par les flammes, ni détériorés par les gaz de combustion, par les parties chaudes des appareils ou par les débordements de produits chauds.

CHANGEMENT DE GAZ

Les appareils sont réglés en usine pour le fonctionnement au gaz dont la nature est indiquée sur l'emballage et rappelée sur l'étiquette apposée sur l'appareil.

Dans le cas d'un fonctionnement avec un autre gaz, il est nécessaire d'adapter l'appareil.

Cette adaptation consiste à :

— mettre en place l'injecteur approprié (qui assure le débit normal),

— mettre en place ou supprimer les bagues d'air, et régler le ralenti.

Un sachet contenant les injecteurs, et la clé pour les démonter, est livré avec l'appareil.

Ne pas oublier de mettre à jour l'étiquette avec le nouveau réglage.

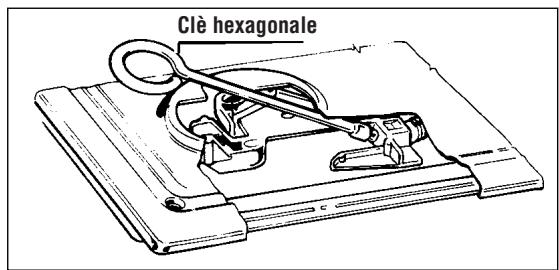

Mise en place des injecteurs :

1 - Injecteurs de table :

Pour accéder aux injecteurs, il est nécessaire de :

retirer la grille de table, retirer les chapeaux de brûleurs et les têtes de brûleurs, — prendre la clé fournie avec l'appareil et dévisser les injecteurs.

De la même façon, REPLACER celui qui convient et le visser à fond.

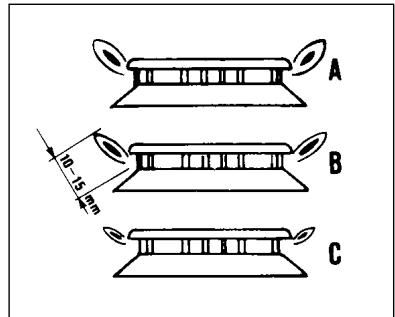

Correction de l'aspect de flamme :

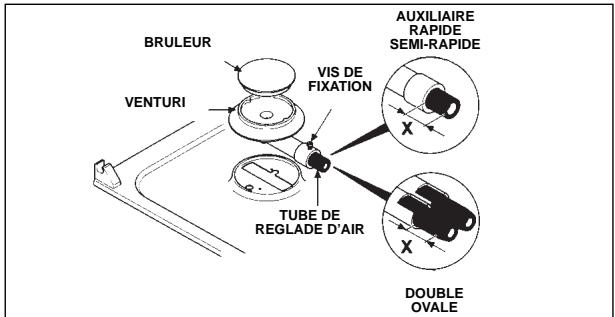

1 - Réglage de la bague d'air de table :

Lorsqu'elle est nécessaire (voir tableau), sa mise en place est très importante car elle permet d'obtenir une combustion correcte et un rendement maximum des brûleurs.

Pour les dimensions 'X', voir tableau page suivante.

Le tableau page suivante mentionne la cote théorique 'x' en mm. Il peut s'avérer nécessaire d'affiner ce réglage dans une plage de plus ou moins 1 mm pour obtenir une flamme parfaite.

2 - Pour accéder aux bagues d'air de la table, vous devez retirer la grille, les chapeaux de brûleurs et la tête de brûleur. La bague d'air se trouve en bas de l'ensemble tête de brûleur. Celle-ci est fixée par une vis. Si nécessaire, la débloquer à l'aide d'une clé mâle de 1,5 mm.

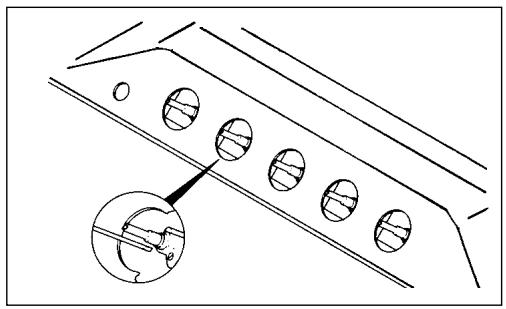

Réglage du ralenti :

Enlever les manettes,

— en gaz naturel :

Visser à fond la vis du by-pass puis dévisser celle-ci de deux tours.

Allumer le brûleur, placer la manette en position « ralenti » (en butée), et visser la vis du by-pass jusqu'à l'obtention d'une flamme réduite, restant stable lorsqu'on passe du plein feu à la position ralenti.

— en butane propane :

Le réglage est obtenu en vissant la vis du by-pass dont l'orifice calibré assure le débit réduit.

Vis de réglage du robinet (by-pass) :

CARACTÉRISTIQUES DES BRÛLEURS

Tableau des consommations de gaz (1 W = 0,860 kcal/h) Côté x Le type

	G20/G25	G30/G31	G20/G30/G31				G25			G20	G30	G25	G31
Brûleur	Ø injecteur 1/100 mm	Ø inject. 1/100 mm	Qn kW	I/h G20	g/h G30	g/h G31	Qn kW	I/h G25	Qmin. kW	réglage d'air	réglage d'air	réglage d'air	réglage d'air
rapide moyen	120	80	2,65	252	193	189	2,5	277	0,570	4 mm	2 mm	4 mm	5 mm
double couronne	2x94	2x65	3,3	314	238	236	3,1	343	0,900	13 mm	0 mm	15 mm	15 mm
semi rapide	93	61	1,5	143	109	107	1,45	161	0,380	2 mm	5 mm	2 mm	7 mm
auxiliaire	80	54	1,1	105	80	79	1,05	116	0,250	6 mm	4 mm	6 mm	6 mm
ovale	2x94	2x65	3,3	314	238	236	3,1	343	0,900 G30 1 G20/G25	15 mm	0 mm	15 mm	15 mm
rapide	127	84	2,95	281	215	211	2,8	310	0,570	4 mm	2 mm	4 mm	5 mm

INSTRUCTIONS POUR LE MONTAGE DU RACCORD D'ALIMENTATION DU GAZ

Les instructions concernent le personnel préposé à l'installation de l'appareil, conformément aux normes en vigueur. Avant toute opération sur la table de cuisson, s'assurer que celle-ci soit déconnectée de l'alimentation électrique.

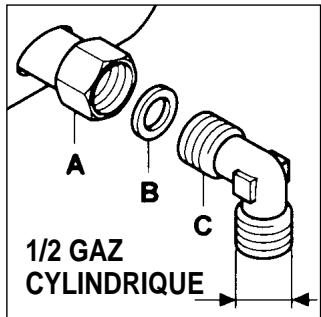

SÉQUENCE DES OPÉRATIONS DE MONTAGE

Pour le montage du raccord, il faut se servir de 2 clés à tête hexagonale de 17 et 23 mm.

A) Visser les pièces en suivant la série illustrée.

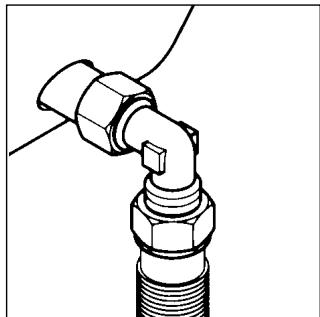

2) Serrer à fond les raccords au moyen des clés à tête hexagonale ; pendant le serrage, ne pas oublier d'orienter le raccord dans la direction désirée avant de le serrer à fond.

3) Raccorder le raccord C au réseau d'alimentation du gaz au moyen du tuyau rigide en cuivre ou flexible en acier.

ATTENTION

Pour faciliter l'installation et pour éviter des risques de fuite de gaz, nous recommandons de raccorder le tuyau du gaz en suivant la séquence ci-dessous :

• d'abord sur le raccord du plan de cuisson ;
• ensuite sur le raccord du réseau d'alimentation.

L'inversion de cette série peut causer des problèmes d'étanchéité du gaz entre le tuyau et le plan de cuisson.

À LA FIN DE L'INSTALLATION, VÉRIFIER L'ÉTANCHÉITÉ DE L'ENSEMBLE EN UTILISANT UNE SOLUTION SAVONNEUSE.

RACCORDEMENT ÉLECTRIQUE

L'installation recevant l'appareil doit être conforme à la norme NF C 15-100.

La société Rosières décline toute responsabilité en cas de non-respect de cette disposition.

Cet appareil est équipé d'un cordon d'alimentation permettant le raccordement exclusivement sous des tensions de 230 V entre phases ou entre phase et neutre.

Le raccordement au réseau doit être effectué par une prise de courant avec prise de terre, ou par l'intermédiaire d'un dispositif à coupure omnipolaire (interrupteur ou disjoncteur) ayant une distance d'ouverture des contacts d'au moins 3 mm.

• L'installation doit obligatoirement être protégée par des fusibles appropriés et comporter des fils d'une section suffisante pour alimenter normalement l'appareil.

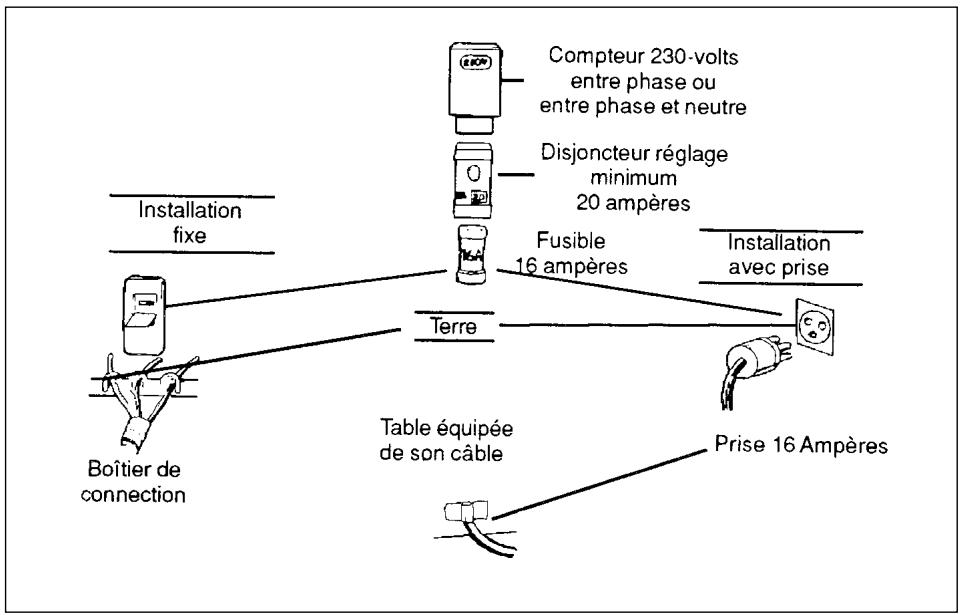

Le raccordement devra être effectué conformément au schéma ci-dessous, après avoir vérifié : • la tension d'alimentation indiquée sur le compteur,

• le réglage du disjoncteur.

Le fil de protection du cordon (vert/jaune) doit être relié aux bornes de terre, de l'appareil d'une part, et de l'installation d'autre part.

Attention : vérifier la continuité de la terre de l'installation avant de procéder au raccordement.

Notre responsabilité ne saurait être engagée pour tout incident ou ses conséquences éventuelles qui pourrait survenir à l'utilisation d'un appareil non relié à la terre, ou relié à une terre dont la continuité serait défectueuse.

Si en cours d'usage un remplacement du cordon d'alimentation s'avérait nécessaire, faites réaliser cette opération par le Service Après-vente ou par un technicien de qualification similaire.

LUBRIFICATION DES ROBINETS DU GAZ

Si un robinet devient dur, il faut le démonter et le nettoyer soigneusement avec de l'essence; passer ensuite un peu de graisse spéciale résistante aux températures élevées. Les opérations devant être effectuées sont les suivantes:

— débrancher la fiche de la prise de courant et fermer le robinet d'alimentation du gaz sur le réseau de distribution ou de la bouteille — retirer les boutons de contrôle et le plateau de la plaque en dévissant les vis sous chacun des brûleurs — dévisser les deux vis qui bloquent la bride de tête — enlever la bride de tête et le ressort antagoniste de la tige porte-bouton — enlever le cône de réglage du gaz, le nettoyer à l'essence et passer un peu de graisse résistante à une température élevée; faire attention à ne pas obstruer les orifices de passage du gaz — remonter toutes les pièces et contrôler le ressort et le pivot de rotation du cône monté sur la tige porte-bouton.

ASSISTANCE TECHNIQUE

Avant d'appeler le Service Assistance Technique.

Si la table de cuisson ne fonctionne pas, nous vous conseillons de:

• vérifier que la prise soit bien insérée dans la prise murale.
• vérifier que l'arrivée du gaz soit normale.

Si la cause du dysfonctionnement n'est pas trouvée:

• déconnecter l'appareil de l'alimentation électrique, ne pas y toucher et appeler le Service Assistance Technique.

GARANTIE

La garantie contractuelle consiste en l'échange pur et simple de la pièce reconnue défectueuse par nous ou à sa remise en état après examen par notre Service Technique, à l'exclusion de toutes autres indemnités de quelque nature qu'elles soient.

DURÉE

Nos appareils sont garantis un an à dater de la livraison au premier acheteur.

Vous ne devez utiliser votre appareil que dans les conditions normales d'emploi pour lesquelles il a été prévu conformément à cette notice. Dans tous les cas, adressez-vous à votre installateur chargé du Service Après-vente qui vous a vendu l'appareil. Les frais de déplacement, de transport, de main d'œuvre, d'emballage et d'immobilisation résultant des opérations de garantie sont à la charge de l'utilisateur ou de l'installateur selon les conditions de vente qu'il pratique.

APRÈS LA GARANTIE

Adressez-vous au revendeur ou installateur qui vous a vendu l'appareil. Il se chargera de commander à notre Département Pièces de Rechange, dans les meilleurs délais, les pièces dont vous avez besoin.

GARANTIE LÉGALE

Les dispositions de garantie ne sont pas exclusives du bénéfice au profit de l'acheteur de la garantie légale pour défauts et vices cachés qui s'applique en tout état de cause dans les conditions des articles 1641 et suivants du Code Civil.

En cas de réclamation, ou pour commander une pièce de rechange, indiquer à votre revendeur le type exact de l'appareil et le numéro de série qui figurent sur la plaque signalétique, la désignation de la pièce, en exigeant des

«PIÈCES CERTIFIÉES CONSTRUCTEUR»

garantissant de par leurs caractéristiques la meilleure fiabilité et sécurité d'utilisation.
