ESL5310LO - Lave-vaisselle ELECTROLUX - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Lave-vaisselle encastrable
Capacité	13 couverts
Classe énergétique	A++
Consommation d'eau	9.9 L par cycle
Consommation d'énergie	0.92 kWh par cycle
Niveaux de bruit	49 dB
Dimensions approximatives	82 cm (H) x 60 cm (L) x 55 cm (P)
Poids	35 kg
Programmes de lavage	6 programmes, dont éco, rapide, intensif
Fonctions principales	Démarrage différé, séchage à la chaleur, sécurité anti-débordement
Entretien et nettoyage	Filtres à nettoyer régulièrement, bras gicleurs à vérifier
Pièces détachées et réparabilité	Disponibilité de pièces détachées, réparabilité modérée
Sécurité	Système de sécurité anti-débordement, verrouillage de porte
Compatibilités	Compatible avec divers types de détergents, y compris les tablettes 3 en 1
Informations générales	Idéal pour les cuisines modernes, design élégant et intégré

FOIRE AUX QUESTIONS - ESL5310LO ELECTROLUX

Mon lave-vaisselle ELECTROLUX ESL5310LO ne s'allume pas. Que faire ?

Vérifiez que l'appareil est correctement branché à une prise électrique et que le disjoncteur n'a pas sauté. Essayez également de réinitialiser l'appareil en débranchant pendant quelques minutes.

Pourquoi mon lave-vaisselle laisse-t-il des résidus de vaisselle ?

Assurez-vous que le bras gicleur n'est pas obstrué et qu'il peut tourner librement. Vérifiez également que le produit de lavage est adéquat et que vous utilisez la bonne quantité.

Le lave-vaisselle fait un bruit inhabituel pendant le cycle. Que dois-je vérifier ?

Un bruit inhabituel peut être causé par des objets coincés dans le bras gicleur ou le filtre. Vérifiez et nettoyez ces éléments pour éviter les bruits indésirables.

Le lave-vaisselle ne se vide pas correctement. Que faire ?

Vérifiez le filtre et le tuyau de vidange pour vous assurer qu'il n'y a pas de blocages. Nettoyez le filtre et assurez-vous que le tuyau n'est pas plié ou obstrué.

Comment réinitialiser mon lave-vaisselle ELECTROLUX ESL5310LO ?

Pour réinitialiser l'appareil, débranchez-le de la prise électrique pendant environ 5 minutes, puis rebranchez-le. Cela peut résoudre certains problèmes de fonctionnement.

Pourquoi mon lave-vaisselle affiche-t-il un code d'erreur ?

Un code d'erreur peut indiquer un problème spécifique. Référez-vous au manuel d'utilisation pour connaître la signification du code et les étapes à suivre pour le résoudre.

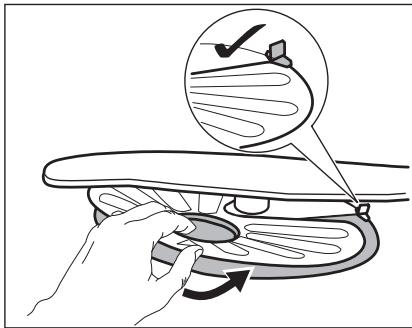

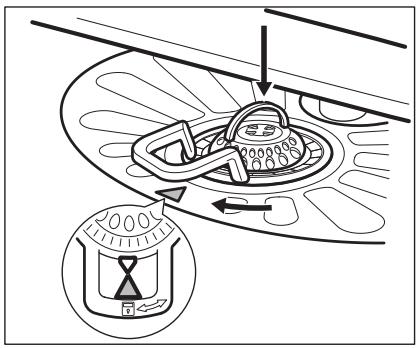

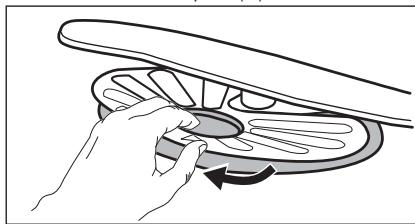

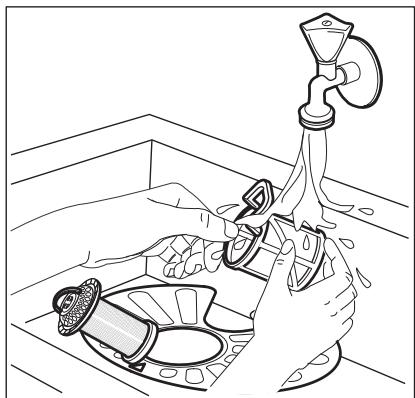

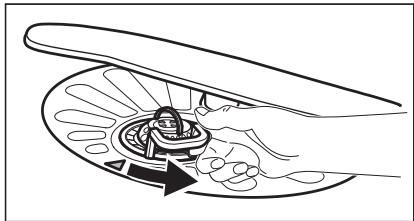

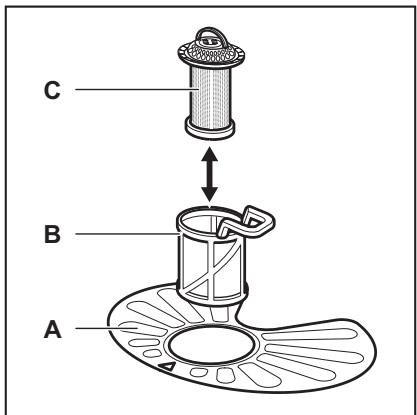

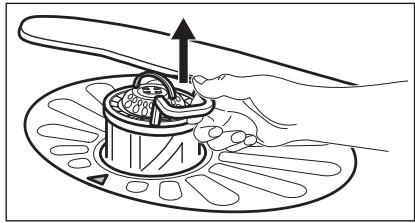

Comment nettoyer les filtres de mon lave-vaisselle ?

Retirez le filtre du fond du lave-vaisselle, rincez-le sous l'eau chaude pour enlever les résidus alimentaires, puis replacez-le correctement.

Quel type de sel régénérant dois-je utiliser ?

Utilisez uniquement du sel régénérant spécifiquement conçu pour les lave-vaisselle. Évitez le sel de table ou les produits non recommandés, qui peuvent endommager l'appareil.

Mon lave-vaisselle ne commence pas le cycle de lavage. Que faire ?

Vérifiez que la porte est correctement fermée et verrouillée. Assurez-vous également que le programme de lavage est sélectionné et que le réservoir d'eau est plein.

MODE D'EMPLOI ESL5310LO ELECTROLUX

Merci d'avoir besoin ce produit Electrolux. Avec ce produit, vous bénéficiaz de dizaines d'années d'expérience professionnelle et d'innovation. Ingénieux et élégant, il a été concu sur mesure pour vous. Grace à cet apparéil, vous savez que chaque utilisation vous apportera satisfaction.

Bienvenue chez Electrolux.

Visitez notre site Internet pour :

Obtenir des conseils d'utilisation, des brochures, de l'aide, des informations :

www.electrolux.com

Enregistrer votre produit pour obtenir un meilleur service :

www.registerelectrolux.com

Acheter des accessoires, consommables et pieces de rechange d'origine pour votre apparéil :

www.electrolux.com/shop

SERVICE APRES-VENTE

N'utilisez que des pieces de rechange d'origine.

Avant de contacter le service, assurez-vous de dispose des informations suivantes : Modèle, PNC, numéro de série.

Voutrouverez ces informations sur la plaque signalétique.

Avertissement/Attention : consignes de sécurité.

Informations généales et conseils.

Informations en matière de protection de l'environnement.

Sous réserve de modifications.

1. CONSIGNES DE SECURITÉ

Avant d'installer et d'utiliser cet apparéil, lisez soigneusement les instructions fournies. Le fabricant ne peut être tenu pour responsable des dommages et blessures liés à une mauvaise installation ou utilisation. Conservez toujours cette notice avec votre apparéil pour vous y référer ultérieurement.

1.1 Consignes générales de sécurité

• Cet apparéil est conçu uniquement pour un usage domestique et des utilisations telles que :
• bâtiments de ferme, cuisines réservées aux employés dans les magasins, bureaux et autres lieux de travail ;
• pour une utilisation privée, par les clients, dans des hôtels et autres lieux deSEDjour.
• Ne modifiez pas les caractéristiques de cet apparéil.
• La pression de l'eau en fonctionnement (minimale et maximale) doit se situer entre 0.5 (0.05) / 8 (0.8) bar (Mpa)
• Respectez le nombre maximum de 13 couverts.
• Si le cable d'alimentation est endommagé, il doit être remplaced par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'eviter un danger.
• Placez les couteaux et les couverts avec des bouts pointus dans le panier à couverts avec les pointes tournées vers le bas ou en position horizontal.
• Ne laissez pas la porte de l'appareil ouverte sans surveillance pour éviter tout risque de chute.
• Avant toute opération d'entretien, éteignez l'appareil et débranchez la fiche de la prise secteur.
• Ne pulverisez pas d'eau ni de vapeur pour nettoyer l'appareil.
• Les orifices d'aération situés à la base (si prênts) ne doivent pas été obstrués par de la moquette.
• L'appareil doit être raccordé au réseau de distribution d'eau en utilisant les ensembles de raccordement neufs

fournis avec l'appareil, il convient de ne pas réutiliser des ensembles de raccordement usages.

1.2 Sécurité des enfants et des personnes vulnérables

• Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacité physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillée(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendées.
• Les enfants ne doivent pas jouer avec l'appareil.
• Ne laïsez pas les détergents à la portée des enfants.
• Tenez les enfants et les animaux éloignés de la porte de l'appareil lorsque celle-ci est ouverte.
• Le nettoyage et l'entretien par l'usage ne doivent pas'être effectués par des enfants sans surveillance.

2. INSTRUCTIONS DE SECURITÉ

2.1 Installation

• Retirez l'intégralité de l'emballage
• N'installez pas et ne branchez pas un apparéil endommagé.
• N'installez pas l'appareil ou ne l'utilise pas dans un endroit où la température ambiente est inférieure à 0^ .
• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.
• Vérifiez que l'appareil est installé sous et à proximité de structures sûres.

2.2 Connexionélectrique

AVERTISSEMENT!

Risque d'incendie ou d'électrocution.

L'appareil doit être relié à la terre.
- Vérifiez que les données électriques figurant sur la plaque signalétique correspondant à celles de votre

réseau. Si ce n'est pas le cas, contactez un électricien.

Utilisez toujours une prise de courant de sécurité correctement installée.
- N'utilisez pas d'adaptateurs multipres n di rallonges.
Veillez a ne pas endommager la fiche secteur ni le cable d'alimentation. Le remplacement du cordon d'alimentation de l'appareil doit etre effectué par notre service après-vente.
- Ne connectez la fiche d'alimentation secteur à la prise de courant secteur qu'à la fin de l'installation. Assurez-vous que la fiche d'alimentation est accessible une fois l'appareil installé.
- Ne tirez jamais sur le cable d'alimentation électrique pour débrancher l'appareil. Tirez toujours sur la fiche.
- Cet apparéil est conforme aux directives CFE.
- Uniquement pour le R-U et l'Irlande. L'appareil dispose d'une alimentation

secteur de 13 A. S'il est nécessaire de changer le fusible de la fiche électrique, utilisez le fusible : 13 amp ASTA (BS 1362).

2.3 Raccordement à l'arrivée d'eau

Veillez à ne pas endommager les tuyaux de circulation d'eau.
- Avant de brancher l'appareil à des tuyaux neufs ou n'avant pas servi depuis longtemps, laissez couler l'eau jusqu'à ce qu'elle soit propre.
- Avant d'utiliser l'appareil pour la première fois, assurez-vous de l'absence de fuites.
- Le tuyau d'arrivée d'eau comporte une vanne de sécurité et une gaine avec un cable d'alimentation interieur.

AVERTISSEMENT!

Tension dangereuse.

• Si le tuyau d'arrivée d'eau est endommagé, débranchez immédiatement la fiche de la prise secteur. Contactez le service après vente pour remplaçer le tuyau d'arrivée d'eau.

2.4 Utilisation

• Ne montez pas sur la porte ouverte de votre(APpeuil;ne vous asseyez pas dessus.

• Les produits de lavage pour lavevaisselle sont dangereux. Suivez les consignes de sécurité figurant sur l'emballage du produit de lavage.

• Ne buvez pas l'eau de l'appareil ; ne jouez pas avec.
• N'enlevez pas la vaisse de l'appareil avant la fin du programme. Il peut rester du produit de lavage sur la vaisse.
• De la vapeur chaude peut s'échapper de l'appareil si vous ouvrez la porte pendant le déroulement d'un programme.
• Ne placez pas de produits inflammables ou d' éléments imbibés de produits inflammables à l'intérieur ou à proximé de l'appareil, ni sur celui-ci.

2.5 Maintenance

• Contactez votre service après-ventepour faire réparer l'appareil. N'utilissezque des pièces de rechange d'origine.
• Avant de contacter le service, assurez-vous de dispose des informations suivantes (qui se trouvent sur la plaque signalétique).

Modèle :

PNC:

Numero de série :

2.6 Mise au rebut

AVERTISSEMENT!

Risque de blessure ou d'asphyxie.

• Débranche l'appareil de l'alimentation électrique.
• Coupe le cable d'alimentation et mettez-le au rebut.
• Retirez le dispositif de verrouillage de la porte pour empêcher les enfants et les animaux de s'enfermer dans l'appareil.

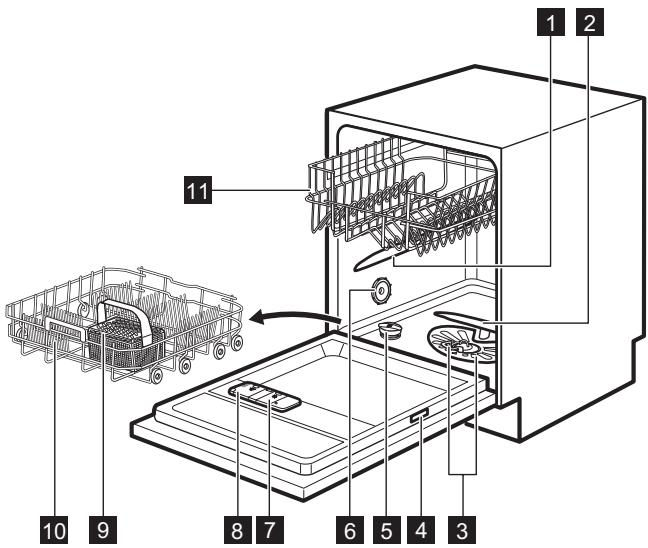

3. DESCRIPTION DE L'APPAREIL

1 Bras d'aspersion intermédiaire
2 Bras d'aspersion inférieur
3 Filtres
4 Plaque de calibrage

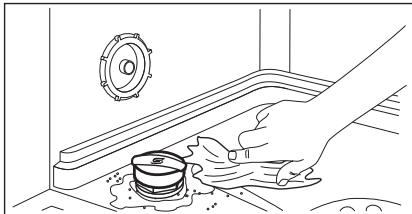

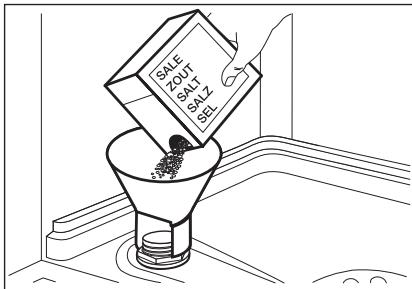

5 Réservoir de sel régencerant
6 Fente d'aération

7 Distributeur de liquide de rincege

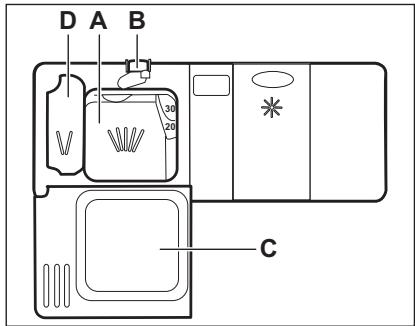

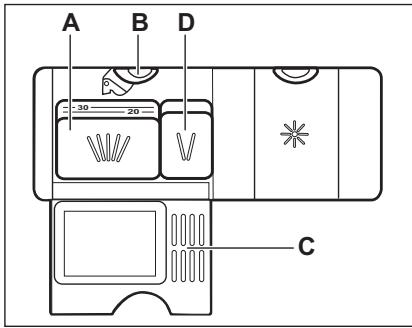

8 Distributeur de produit de lavage
9 Panier a couverts
10 Panier du bas
Panier du haut

3.1 Beam-on-Floor

Le faisceau Beam-on-Floor est une lumière projetée sur le sol, sous la portede l'appareil.

Lorsque le programme démarre, le faisceau rouge s'allume et reste allumé pendant toute la durée du programme.
Lorsque le programme est terminé, le faisceau devient vert.

• En cas de dysfonctionnement de l'appareil, le faisceau rouge clignote.

Le faisceau Beam-on-Floor s'eteint lorsque vous arrêtez l'appareil.

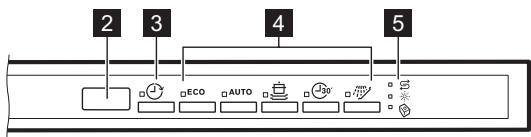

4. PANNEAU DE COMMANDE

1 Touche Marche/Arrét

2 Affichage

3 Touche Delay
5 Voyants
4 Touches de programme

4.1 Voyants

Voyant	Description
♀	Voyant Multitab.
♂	Voyant du réservoir de sel régénérant. Cevoyant est toutjours éteint pendant le déroulement du programme.
♀♀	Voyant du réservoir de liquide de rinçage. Cevoyant est toutjours éteint pendant le déroulement du programme.

5.PROGRAMMES

Programme	Degré de salis-sureType de vaiselle	Phases du programme	Options
ECO 1)	·Normalementsale ·Vaiselle et cou-verts	·Prélavage ·Lavage 50 °C ·Rinçage ·Déshumidification	·Multitab
AUTO 2)	·Tous les mod-èles ·Vaiselle, cas-seroles, cou-verts et vaiselle	·Prélavage ·Lavage de 45 °C à 70 °C ·Rinçage ·Déshumidification	·Multitab
3)	·Très sale ·Vaiselle, cas-seroles, cou-verts et vaiselle	·Prélavage ·Lavage 70 °C ·Rinçage ·Déshumidification	·Multitab
4)	·Vaiselle fraîchement sa-lié ·Vaiselle et cou-verts	·Lavage 60 °C ou 65 °C ·Rinçage	·Multitab
5)	• Tous les mod-èles	• Prélavage

1) Ce programme vous permet d'optimiser votre consommation d'eau et d'énergie pour la vaisselle et les couverts normalement sales. (Il s'agit du programme standard pour les instituts de tests.)
2) L'appareil détecte le degré de salissure et la quantité de vaisselle dans les paniers. Il règle automatiquement la température ainsi que le volume d'eau, la consommation d'énergie et la durée du programme.
3) Ce programme comprend une phase de rinceage à haute température, pour des résultats plus hygieniques. Au cours de la phase de rinceage, la température reste à 70^ pendant au moins 10 minutes.
4) Ce programme permet de laver une charge de vaisseille fraîchement salie. Il offre de bons résultats de lavage en peu de temps.
5) Avec ce programme, vous pouvez rincer rapidement les plats pour éviter aux résidus alimentaires d'accrocher les plats et aux odeurs d'envahir l'appareil. N'utilise pas de produit de lavage avec ce programme.

5.1 Valeurs de consommation

Programme 1)	Eau (l)	Consommation électrique (kWh)	Durée (min)
ECO	11	1.050	195
AUTO	7 - 15	0.6 - 1.4	40 - 150
皂	13 - 15	1.3 - 1.5	140 - 160
30'	9	0.9	30
"	4	0.1	14

1) Les valeurs de consommation peuvent changer en fonction de la pression et de la température de l'eau, des variations de l'alimentation électrique, de la quantité de vaisselle chargée ainsi que des options sélectionnées.

5.2 Informations pour les instituts de test

Pour toute information relative aux performances de test, envoyez un courrier électronique à l'adresse :

[e-mail]

Notez le numero du produit (PNC) indiqué sur la plaque signalétique.

6. RÉGLAGES

6.1 Mode de sélection de programme et mode utilisateur

Lorsque l'appareil est en mode de sélection de programme, il est possible de régler un programme et d'entrée dans le mode utilisé.

En mode utilisateur, les réglages suivants peuvent être modifiés :

• Niveau de l'adoucisseur d'eau en fonction de la durée de l'eau.
• Activation ou désactivation du signal sonore de fin de programme.
• Désactivation du distributeur de liquide de rinceage lorsque vous souhaitez utiliser l'option Multitab sans liquide de rinceage.

Ces réglages seront sauvégardés jusqu'à ce que vous les modifiez à nouveau.

Comment régler le mode Programmation

L'appareil est en mode Programmation
lorsque levoyant de programme ECO
est allumé et que la durée du programme s'affiche.

Lorsque vous allumez l'appareil, il est généralement en mode Programmation. Cependant, si ce n'est pas le cas, vous pouvez regler le mode Programmation de la façon suivante :

Maintenez les touches ECO et AUTO enfoncées simultanément jusqu'à ce que l'appareil se mette en mode Programmation.

6.2 Adoucisseur d'eau

L'adoucisseur d'eau élimine les mineraux de l'arrivée d'eau qui pourrait avoir un impact négatif sur les résultats de lavage et sur l'appareil.

Plus la teneur en mineraux est elevée, plus l'eau est dure. La durée de l'eau est mesurée en échelles d'équivalence.

L'adoucisseur doit être régé en fonction du degré de durée de l'eau de votre région. Voitre compagnie des eaux peut vous indiquer la durée de l'eau dans votre région. Il est important de régler l'adoucisseur d'eau sur un niveau ajust pour vous garantir de bons résultats de lavage.

Durete de l'eau

Dégrés alle-mands (°dH)	Dégrés français (°fH)	mmol/l	Dégrés Clarke	Réglage du ni-veau de l'adou-cisseur d'eau
47 - 50	84 - 90	8.4 - 9.0	58 - 63	10
43 - 46	76 - 83	7.6 - 8.3	53 - 57	9
37 - 42	65 - 75	6.5 - 7.5	46 - 52	8
29 - 36	51 - 64	5.1 - 6.4	36 - 45	7
23 - 28	40 - 50	4.0 - 5.0	28 - 35	6
19 - 22	33 - 39	3.3 - 3.9	23 - 27	5 1)
15 - 18	26 - 32	2.6 - 3.2	18 - 22	4
11 - 14	19 - 25	1.9 - 2.5	13 - 17	3
4 - 10	7 - 18	0.7 - 1.8	5 - 12	2
<4	<7	<0.7	<5	1 2)

1) Reglages d'usine.
2) N'utilise pas de Sel à ce niveau.

Comment régler le niveau de l'adoucisseur d'eau

L'appareil doit etre en mode Programmation.

1. Pour entrer en mode utilisateur, maintenez les touches ECO et AUTO enfoncées jusqu'à ce que les voyants ©, ECO et AUTO se mettent à clignoter et que plus rien ne s'affiche.
2. Appuyez sur la touche

Les voyageants ECO et AUTO s'eteignent.
Levoyant continueaclignoter.
L'affichage indique le réglage actuel: Par ex., 5 L = niveau 5.

1. Appuyez sur la touche à plusieurs reprises pour modifier le réglage.
2. Appuyez sur la touche Marche/Arrêt pour confirmer le réglage.

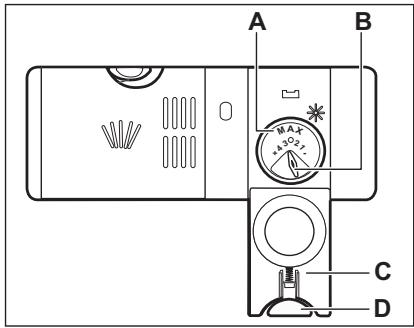

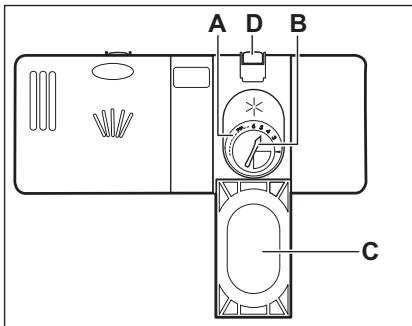

6.3 Distributeur de liquide de rençage

Le liquide de rincage permet de secher la vaisselle sans laisser de trainées ni de taches.

Le liquide de rinceage est automatiquement ajouté au cours de la phase de rinceage chaud.

Utilisation du liquide de rinçage et des pastilles tout-en-un

Lorsque you activez l'option Multitab, le distributeur de liquide de rincage continue à libérer le liquide de rincage. Vous pouvez cependant désactiver le distributeur de liquide de rincage. Dans ce cas, les

résultats de séchage risquent d'être insatisfaisants.

Lorsque le distributeur de liquide de rinceage est désactivé, levoyant de contrôle du liquide de rinceage est toutjours eteint.

Comment désactiver le distributeur de liquide de rinçage

L'appareil doit être en mode Programma.

1. Pour passer au mode utilisateur, appuyez simultanément sur ECO et AUTO et maintenez-les enforcés jusqu'à ce que les voyageurs ©, ECO et AUTO commence à clignoter et que l'écran se vide.

2. Appuyez sur la touche ECO. Les voyants et AUTO s'eteignent.
   Levoyant ECO continue a clignoter.
   L'affichage indique le réglage actuel.

3. I D = distributeur de liquide de rincege activé.

4. d = distributeur de liquide de rincege désactivement.

5. Appuyez sur ECO pour modifier le réglage.

6. Appuyez sur la touche Marche/Arrêt pour confirmer le réglage.

6.4 Signaux sonores

Les signaux sonores se déclenchent en cas d'anomalie de fonctionnement de l'appareil. Il est impossible de désactiver ces signaux sonores.

Un signal sonore retentit également lorsque le programme est terminé. Par défaut, ce signal sonore est désactivé, mais il est possible de l'activer.

Comment activer le signal sonore de fin de programme

L'appareil doit'être en mode Programmation.

1. Pour entrer en mode utilisateur, maintenez les touches ECO et AUTO enfoncées jusqu'à ce que les voyants ©, ECO et AUTO se mettent à clignoter et que plus rien ne s'affiche.
2. Appuyez sur la touche AUTO.

7 OPTIONS

i Youdevezactiverles optionssoushaiteesa chaque foisavant delancer unprogramme. Younepouvezpasactivern idésactiverd'optionspendant le déroulement d'un programme.
i Certaines options ne sont pas compatibles entre elles. Si vous avez besoin des options incompatibles, I'appareil en désactivera automatiquement une ou plusieurs. Seuls les voyants correspondant aux options encore actives resteront allumés.

7.1 Multitab

Activez cette option lorsque vous utilisez des pastilles tout en 1 contenant le sel

Les voyants et ECO s'eteignent.
Levoyant AUTO continue a clignoter.
L'affichage indique le réglage actuel : - 06 = Signal sonore désactivé. - 16 = Signal sonore activé

1. Appuyez sur AUTO pour modifier le réglage.
2. Appuyez sur la touche Marche/Arrêt pour confirmer le réglage.

régénérant, le liquide de rincçage et le produit de lavage. Elles peuvent également contérer d'autres agents de lavage ou de rincçage.

Cette option désactive la libération du sel régéranger. Levoyant du sel régéranger ne s'allume pas.

En utilisant cette option, la durée du programme est prolongée, pour améliorer les résultats de lavage et de séchage offerts par les pastilles Tout en 1.

Multitab n'est pas une option permanente et doit être sélectionnée à chaque cycle.

Comment activer l'option Multitab

Maintenez les touches et enforcées simultanément jusqu'à ce que levoyant s'allume.

8. AVANT LA PREMIÈRE UTILISATION

1. Assurez-vous que le réglage actuel de l'adoucisseur d'eau est compatible avec la durée de l'arrivée d'eau. Si ce n'est pas le

cas, réglez le niveau de l'adoucisseur d'eau.

1. Remplissez le réseau de sel régencerant.
2. Remplissez le distributeur de liquide de rincage.
3. Ouvrez le robinet d'eau.
4. Lancez un programme pour éliminer tous les résidus qui peuvent toujours se trouver à l'intérieur de l'appareil. N'utilise pas de produit de lavage et ne chargez pas les paniers.

Lorsque vous démarrez un programme, l'appareil peut prendre 5 minutes pour recharger la résine dans l'adoucisseur d'eau. Pendant ce temps, l'appareil semble ne pas fonctionner. La phase de lavage ne démarre qu'une fois cette procédure achievée. La procédure sera répétée régulièrement.

8.1 Réservoir de sel régencerant

ATTENTION!

Utilisez uniquement du sel régénérant concu pour les lave-vaisselle.

Le sel permet de recharger la résine dans l'adoucisseur d'eau et de garantir de bons résultats de lavage enutilisation quotidienne.

Remplissage du réservoir de sel régissant

1. Tournez le couvercle du réservoir de Sel regénérant vers la gauche et retirez-le.
2. Versez 1 litre d'eau dans le réservoir de sel regénérant (uniquement la première fois).
3. Remplissez le réserve avec du sel régencerant.

4. Enlevez le sel qui se trouve autour de l'ouverture du réservoir de sel régénérant.
5. Tournez le couvercle du réservoir de sel regénérant vers la droite pour reférer le réservoir.

De l'eau et du sel peuvent sortir du réservoir de sel régéranger lorsque vous le replissez. Risque de corrosion. Afin d'eviter cela, après avoir rempli le réservoir de sel régéranger, démarrez un programme.

8.2 Comment replir le distributeur de liquide de rincege

i You pouvez tournier le selecteur de quantite delivrree (B) entre la position 1 (quantite minimale) et la position 4 ou 6 (quantite maximale).

ATTENTION!

Utilisez uniquement du liquide de rincege spécialement concu pour les lave-vaiselle.

1. Appuyez sur le bouton d'ouverture (D) pour ouvrir le couvercle (C).
2. Versez le liquide de rincege dans le distributeur (A) jusqu'à ce qu'il attaigne le niveau « max »
3. Si le liquide de rincage déborde, épongez-le avec un chiffon absorbant pour éviter tout excès de mousse.
4. Fermez le couvercle. Assurez-vous que le bouton d'ouverture se verrouille correctement.

9. UTILISATION QUOTIDIENNE

1. Ouvrez le robinet d'eau.
2. Appuyez sur la touche Marche/Arrêt pour allumer l'appareil.

Assurez-vous que l'appareil est en mode Programmation.

• Si levoyant du réservoir de Sel régénérant est allumé, remplissez le réservoir.

• Si levoyant du liquide de rincege est allumé, remplissez le distributeur de liquide de rincege.

• Chargez les paniers.

• Ajoutez le produit de lavage. Si vous utilisez des pastilles de détergent tout en 1, activez l'option Multitab.
• Réglez et lancez le programme adapté au type de vaisse lè et au degré de salissure.

9.1 Utilisation du produit de lavage

1. Appuyez sur le bouton d'ouverture (B) pour ouvrir le couvercle (C).
2. Versez le produit de lavage, en poudre ou en tablette, dans le compartment (A).
3. Si le programme comporte une phase de prélavage, versez une petite quantité de produit de lavage dans le compartment (D).
4. Fermez le couvercle. Assurez-vous que le bouton d'ouverture se verrouille correctement.

9.2 Réglage et départ d'un programme

Fonction Auto Off

Cette fonction réduit la consommation d'énergie en éteignant automatiquement l'appareil lorsqu'il ne fonctionne pas.

La fonction s'active :

• 5 minutes après la fin du programme de lavage.
  Au bout de 5 minutes si le programme n'a pas demarré.

Départ d'un programme

1. Laissez la porte de l'appareil entrouverte.
2. Appuyez sur la touche Marche/Arrêt pour allumer l'appareil. Assurez-vous que l'appareil est en mode Programmation.
3. Appuyez sur la touche du programme que vous souhaitez lancer.

L'affichage indique la durée du programme.

1. Sélectionnéz les options compatibles.
2. Fermez la porte de l'appareil pour démarrer le programme.

Démarage d'un programme avec départ différé

1. Sélectionnez un programme.
2. Appuyez sur à plusieurs reprises jusqu'à ce que l'affichage indique le déliai besoin pour le départ différé (de 1 à 24 heures).

Levoyant du depart différé s'allume.

1. Fermez la porte de l'appareil pour démarrer le décompte.

Pendant un décompte, il est possible d'allonger le début du départ différé, mais pas de changer le programme et les options.

Lorsque le décompte est terminé, le programme démarre.

Ouverture de la porte au cours du fonctionnement de l'appareil

Si vous ouvrez la porte lorsqu'un programme est en cours, l'appareil s'arrête. Lorsque vous refermez la porte, l'appareil reprend la où il a ete interrompu.

Durant la phase de séchage, si la porte est ouverte pendant plus de 30 secondes, le programme en cours s'arrête.

Annulation du départ différé au cours du décompte

Lorsque you annulez le depart différé,
youvedezreglerde nouveau le
programme et les options.

Appuyez simultanément sur les touches

ECO et AUTO et maintenez-les enforcées jusqu'à ce que l'appareil soit en mode de sélection du programme.

Annulation du programme

Appuyez simultanément sur les touches ECO et AUTO et maintenez-les enforcées jusqu'à ce que l'appareil soit en mode de sélection du programme. Assurez-vous que le distributeur de produit de lavage n'est pas vide avant de démarrer un nouveau programme de lavage.

10. CONSEILS

10.1 Raccordement

Les conseils suivants vous garantissant des résultats de lavage et de séchage optimaux au quotidien, et vous aidont à protégger l'environnement.

• Videz les plus gros résidus alimentaires des plats dans une poubelle.
• Ne rincez pas vos plats à la main au préalable. En cas de besoin, utilisez le programme de prélavage (si disponible) ou selectionnez un programme avec une phase de prélavage.
  Utilisez toujours tout l'espace des paniers.
  Lorsque vous chargez l'appareil, veillez à ce que l'eau libérée par les embouts des bras d'aspersion puisse atteindre parfaitement les plats pour qu'ils soient parfaitement lavés. Vérifiez que les plats ne se touchent pas ou ne se recouvent pas les uns les autres.
• Vous pouvez utiliser du détergent, du liquide de rincavage et du sel régénérant séparément, ou des pastilles tout en 1 (par ex. « 3 en 1 », « 4 en 1 » ou « tout en 1 »). Suivez les instructions indiquées sur l'emballage.
• Sélectionnez le programme en fonction du type de vaisselle et du degré de salissure. Le programme ECO vous permet d'optimiser votre consommation d'eau et d'énergie pour la vaisselle et les couverts normalement sales.

Fin du programme

Lorsque le programme est terminé, 0:00.

1. Pour éteindre l'appareil, appuyez sur la touche Marche/Arrêt ou attendez que la fonction Auto Off I'éteigne automatiquement.
2. Fermez le robinet d'eau.

10.2 Utilisation de Sel régénérant, de liquide de rinçage et de produit de lavage

Utilisez uniquement du sel regénérant, du liquide de rincage et du produit de lavage concus pour les lave-vaisselle. D'autres produits peuvent endommager l'appareil.
- Les pastilles tout en 1 sont généralement adaptées aux régions où la durée de l'eau est inférieure à 21^ . Dans les régions où la durée dépasse cette limite, du liquide de rincage et du sel régérangerant doivent être utilisés en complément des pastilles tout en 1. Cependant, dans les régions où l'eau est dure ou très dure, nous recommendons l'utilisation séparée d'un détergent simple (poudre, gel, pastille, sans fonction supplémentaire), de liquide de rincage et de sel régérangerant pour des résultats de lavage et de séchage optimaux.
- Si vous utilisez des pastille tout en 1, vous pouvez selectionner l'option Multitab (si disponible). Cette option améliore les résultats de lavage et de séchage avec l'utilisation de pastilles tout en 1.
- Les tablettes de détergent ne se dissolvent pas complètement durant les programmes courts. Pour éviter que des résidus de produit de lavage ne se déposent sur la vaisse, nous recommendons d'utiliser des pastilles de détergent avec des programmes longs.
- N'utilisez que la quantité nécessaire de produit de lavage. Reportez-vous aux

instructions figurant sur l'emballage du produit de lavage.

10.3 Que faire si vous ne foulez plus utiliser de pastilles de détermagent multifonctions

Avant de commencer à utiliser du produit de lavage, du sel régénérant et du liquide de rincage séparément, effectuez la procédure suivante :

1. Réglez l'adoucisseur d'eau au niveau maximal.
2. Assurez-vous que le réservoir de Sel regénérant et le distributeur de liquide de rinceage sont pleins.
3. Lancez le programme le plus court avec une phase de rinceage. N'utilisez pas de produit de lavage et ne chargez pas les paniers.
4. Lorsque le programme de lavage est terminé, réglez l'adoucisseur d'eau en fonction de la durée de l'eau dans votre région.
5. Ajustez la quantité de liquide de rincege libre.

10.4 Chargement des paniers

Utilisez uniquement cet apparéil pour laver des articles qui peuvent passer au lave-vaisselle.
- Ne mettez pas dans le lave-vaisseles des articles en bois, en corne, en aluminium, en etain et en cuivre.
- Ne placez pas dans l'appareil des objets pouvant absorber l'eau (éponges, chiffons de nettoyage).
- Enlevez les restes d'aliments sur les articles.
- Laissez tremper les casseroles contenant des restes d'aliments brûlés.
Chargez les articles creux (tasses, verres et casseroles) en les returnant.
La vaisseletessouvertnedoivent pasetreinserelesunsdanslesautres

ni se chevaucher. Mélangez les cuillères avec d'autres couverts.

• Vérifiez que les verres ne se touchent pas pour éviter qu'ils ne se brisent.
• Placez les petits articles dans le panier à couverts.
• Placez les objets légers dans le panier supérieur. Disposez-les de façon à ce qu'ils ne puisent pas se returner.
  Assurez-vous que le bras d'aspersion tourne librement avant de lancer un programme.

10.5 Avant le démarrage d'un programme

Assurez-vous que :

• Les filtres sont propres et correctement installés.
  Le bouchon du réservoir de sel regénérant est vissé.
• Les bras d'aspersion ne sont pas obstrués.
• Vous avez utilisé du sel régénérant et du liquide de rincage (sauf si vous utilissez des pastilles tout en 1).
• La vaisse est bien positionné dans les paniers.
• Le programme est adapté au type de vaisselet et au degré de salissure.
• Vous utilise la bonne quantité de produit de lavage.

10.6 Déchéancement des paniers

1. Attendez que la vaisse refroidisse avant de la retirer du lave-vaisse. La vaisse encore chaude est sensible aux chocs.
2. Déchargez d'abord le panier inférieur, puis le panier supérieur.

À la fin du programme, les côtés et la porte de l'appareil peuvent être mouillés.

11. ENTRETIEN ET NETTOYAGE

AVERTISSEMENT!

Avant toute opération d'entretien, éteignez l'appareil et débranchez la fiche de la prise secteur.

Les filtres sales et les bras d'aspersion obstrués diminuents les résultats de lavage. Contrôlez-les régulierement et nettoyez-lessi nécessaire.

11.1 Nettoyage des filtres

Le système de filtrés est composé de 3 parties.

1. Tournez le filtré (B) vers la gauche et sortez-le.

1. Retirez le filtré (C) du filtré (B).
2. Retirez le filtre plat (A).

1. Lavez les filtres.

1. Assurez-vous qu'il ne reste aucun résidu alimentaire ni salissure à l'intérieur ou autour du bord du collecteur d'eau.
2. Remettez le filtré plat (A) en place. Assurez-vous qu'il est correctement positionné sous les 2 guides.

1. Remontez les filtres (B) et (C).
2. Remettez le filtré (B) dans le filtré plat (A). Tournez-le vers la droite jusqu'à la butée.

ATTENTION!

Une position incorrecte des filtres peut donner de mauvais résultats de lavage et endommager l'appareil.

11.2 Nettoyage des bras d'aspersion

Ne retirez pas les bras d'aspersion. Si des résidus ont bouché les orifices des bras d'aspersion, éliminez ceux-ci à l'aide d'un objet fin et pointu.

11.3 Nettoyage extérieur

Nettoyez l'appareil avec un chiffon doux humide.
Utilisez uniquement des produits de lavage neutres.
- N'utilise pas de produits abrasifs, de tampon à récurer ni de solvants.

11.4 Nettoyage interieur

Nettoyez soigneusement l'appareil, y compris le joint caoutchouc du hublot avec un chiffon doux humide.
- Si vous utilisez regulierement des programmes de courte durée, des dépôts deGRAISSÉ et des dépôts calcaires peuvent se former à l'intérieur de l'appareil. Pour éviter cela, nous recommendons de lancer un programme long au moins 2 fois par mois.

12. EN CAS D'ANOMALIE DE FONCTIONNEMENT

Si l'appareil ne démarre pas ou s'arrête en cours de programme. Avant de contacter le service après-vente, vérifie d'abord si vous ne pouvez pas résoudre le problème vous même à l'aide des informations du tableau.

Pour certaines anomalies, I'écran affiche un code d'alarme.

Problème et code d'alarme	Solution possible
L'appareil ne s'allume pas.	• Assurez-vous que la fiche du cable d'alimentation est bien insérée dans la prise de courant. • Assurez-vous qu'aucun fusible n'a disjoncté dans la boîte à fusibles.
Le programme ne démarre pas.	Vérifie que le hublot de l'appareil est fermé.Si le départ différé est sélectionné, annulez la sélection ou attendez la fin du décompte.L'appareil a lancé la procédure de rechargement de la résine dans l'adoucisseur d'eau. La durée de cette procédure est d'environ 5 minutes.
L'appareil ne se remplit pas d'eau.L'affichage indique ,10.	Assurez-vous que le robinet d'eau est ouvert.Assurez-vous que la pression de l'eau n'est pas trop faible. Pour connaître cette information, contactez vo- tre compagnie locale de distribution des eaux.Assurez-vous que le robinet d'arrivée d'eau n'est pas obstrué.Assurez-vous que le filtre du tuyau d'arrivée d'eau n'est pas obstrué.Assurez-vous que le tuyau d'arrivée d'eau n'est pas plié ou tordu.
L'appareil ne vidange pas.L'affichage indique ,20.	Assurez-vous que le siphon de l'évier n'est pas bou- ché.Assurez-vous que le tuyau de vidange n'est pas tordu ni plié.
Le système de sécurité an- ti-débordement s'est dé- clenché.L'affichage indique ,30.	Fermez le robinet d'eau et contactez votre service après vente.

Une fois que vous avez contrôle l'appareil, éteignez l'appareil puis rallumez-le. Si le problème persististe, contactez le service après-vente.

Si des codes d'alarme non décrits dans le tableau fourni s'affichent, contactez le service après-vente.

12.1 Les résultats de lavage et de séchage ne sont pas satisfaisants

Problème	Solution possible
Trainées blanchâtres ou pelli-cules bleuâtres sur les verres et la vaisselle.	La quantité de liquide de rinceage libérée est trop im-porteante. Placez le sélectionur de dosage du liquide de rinceage sur un niveau plus faible.La quantité de produit de lavage est excessive.
Taches et traces de gouttes d'eau séchéées sur les verres et la vaisselle.	La quantité de liquide de rinceage libérée n'est pas suffisante. Placez le sélectionur de dosage du liquide de rinceage sur un niveau plus élevé.II se peut que la qualité du liquide de rinceage soit en cause.
La vaisse est mouillée.	• Le programme ne comprend pas de phase de séchage ou inclut une phase de séchage à BASSE TEMPERATURE. • Le distributeur de liquide de rincege est vide. • Il se peut que la qualité du liquide de rincege soit en cause. • Il se peut que la qualité des pastilles de détergent multifonctions soit en cause. Essayez une marque différente ou activez le distributeur de liquide de rincege et utilisez du liquide de rincege avec les pastilles de détergent multifonctions.

Pour trouver d'autres causes possibles, reportez-vous au chapitre « Conseils »

13. CARACTERISTIQUES TECHNIQUES

Dimensions	Largeur / hauteur / profon-deur (mm)	596 / 818-898 / 555
Branchement électricité1)	Tension (V)	220 - 240
	Fréquence (Hz)	50
Pression de l'arrivée d'eau	Min. / max. bar (MPa)	0.5 (0.05) / 8 (0.8)
Arrivée d'eau	Eau froide ou eau chaude2)	max. 60 °C
Capacité	Couverts	13
Consommation électricque	Mode « Veille » (W)	0.99
Consommation électricque	Mode « Éteint » (W)	0.10

1) Reportez-vous à la plaque signalétique pour les autres valeurs.
2) Si l'eau chaude est produit à partir de sources d'énergie respectuees de I'environnement (par exemple, panneaux solaires ou énergie éolienne), utilisez une arrivée d'eau chaude afin de réduire la consommation d'énergie.

14. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

Recyclez les matériaux portant le symbole

Déposez les emballages dans les conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et Electroniques. Ne jetez pas

les apparueils portant le symbole avec les ordures menagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux.
