PMNF 1350 B2 - Fraiseuse PARKSIDE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Rainureuse murale (fraiseuse à rainurer)
Marque	Parkside
Modèle	PMNF 1350 B2
Puissance nominale	1350 W
Tension nominale	230 V ~ 50 Hz
Vitesse nominale	9000 min⁻¹
Diamètre des disques	125 mm
Alésage de positionnement	22,23 mm
Profondeur de rainure	0 – 30 mm
Largeur de rainure	8 – 26 mm (réglable)
Filetage de broche	M14
Poids	Environ 4 kg
Classe de protection	II (double isolation)
Équipement fourni	2 disques diamantés, clé à ergots, adaptateur d'aspiration, réducteur, burin, mode d'emploi
Fonctions principales	Tronçonnage et rainurage de matériaux minéraux (béton, maçonnerie) à sec
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de solvants ; remplacer les balais de charbon si nécessaire
Sécurité	Capot protecteur, verrouillage de sécurité, interrupteur marche/arrêt avec dispositif de sécurité
Pièces détachées et réparabilité	Disques, brides, balais de charbon, interrupteur disponibles via SAV ; réparation par professionnel
Informations générales	Garantie 3 ans ; utilisation domestique uniquement ; conformité CE

FOIRE AUX QUESTIONS - PMNF 1350 B2 PARKSIDE

Comment régler la profondeur de rainure sur la PMNF 1350 B2 ?

Desserrez la vis de blocage (6), déplacez la butée de profondeur (7) à la position souhaitée (0-30 mm) et resserrez la vis.

Comment remplacer les disques diamantés ?

Desserrez la vis de blocage, poussez la butée vers le haut, maintenez le dispositif de retenue de broche, dévissez la bride de serrage avec la clé à ergots, retirez les disques usagés, nettoyez les brides et les rondelles, puis montez les nouveaux disques en respectant l'ordre des rondelles intercalaires. Serrez la bride.

Quelle est la largeur de rainure minimale et maximale ?

La largeur de rainure peut être réglée de 8 mm (minimum) à 26 mm (maximum) en ajoutant ou retirant des rondelles intercalaires entre les disques.

Puis-je utiliser la rainureuse avec de l'eau ou d'autres liquides ?

Non, l'appareil est conçu uniquement pour la coupe à sec. L'utilisation de liquides réfrigérants est interdite car elle présente un risque de choc électrique.

Comment raccorder un aspirateur à la rainureuse ?

Montez l'adaptateur d'aspiration (3) en poussant les tenons dans les creux du raccordement et en tournant pour verrouiller. Serrez l'écrou-raccord, insérez le flexible d'aspiration (Ø 32 mm avec le réducteur fourni) et serrez.

Quels équipements de protection dois-je porter ?

Portez des lunettes de protection, un masque anti-poussière, des gants de sécurité et une protection auditive. Veillez aussi à porter des vêtements ajustés et à attacher les cheveux longs.

Que faire en cas de blocage du disque pendant l'utilisation ?

Éteignez immédiatement l'appareil et attendez l'arrêt complet du disque. N'essayez pas de retirer le disque en rotation. Identifiez la cause du blocage (par ex. matériau trop dur ou pression excessive) et corrigez-la avant de redémarrer.

Où trouver les pièces de rechange comme les balais de charbon ?

Les pièces détachées non listées (balais de charbon, interrupteur) peuvent être commandées via le service après-vente Parkside (hotline ou e-mail). Utilisez toujours des pièces d'origine.

Puis-je utiliser des disques d'autres marques sur la PMNF 1350 B2 ?

Oui, à condition qu'ils respectent les spécifications : diamètre 125 mm, alésage 22,23 mm, épaisseur 2,1 mm, et qu'ils soient conçus pour une vitesse de rotation d'au moins 9000 min⁻¹. Utilisez uniquement des disques diamantés segmentés avec espaces interdents ≤ 10 mm.

Comment nettoyer et entretenir la rainureuse ?

Débranchez l'appareil avant tout entretien. Nettoyez le boîtier avec un chiffon sec ; n'utilisez ni essence ni solvant. Nettoyez régulièrement les fentes de ventilation. Les disques doivent être stockés à l'abri de l'humidité et des chocs. Faites réviser l'appareil par un professionnel si nécessaire.

MODE D'EMPLOI PMNF 1350 B2 PARKSIDE

Traduction des instructions d'origine

CZ

DRÁŽKOVACÍ FRÉZA DO ZDIVA

Avant de lire le mode d'emploi, ouvrez les deux pages contenant les illustrations et familiarisez-vous ensuite avec toutes les fonctions de l'appareil.

NL BE

FR / BE Traduction des instructions d'origine Page 25

Utilisation conforme à l'usage prévu 26

Équipement 26

Matériel livré 26

Caractéristiques techniques 26

Avertissements de sécurité généraux pour l'outil .... 27

1. Sécurité de la zone de travail 27

2. Sécurité électrique....27

3. Sécurité des personnes 28

4. Utilisation et entretien de l'outil 28

5. Service après-vente 29

Consignes de sécurité pour tronçonneuses à disque 29

Consignes de sécurité supplémentaires pour applications avec disque abrasif. 30

Instructions complémentaires .... 3 1

Accessoires/équipements supplémentaires d'origine.... 31

Avant la mise en service 32

Réglage de la largeur de coupe des disques à tronçonner diamantées .... 3 2

Remplacer les disques à tronçonner diamantées .... 3 2

(voir fig. A - F) 32

Réglage de la profondeur de rainure 33

Montage de l'adaptateur pour l'aspiration de la poussière.... 33

Utilisation 33

Mise en marche / hors service .... 3 3

Manipulation de la rainureuse murale 33

Entretien et nettoyage .... 34

Mise au rebut .... 3 4

Garantie de Kompernaß Handels GmbH 34

Service après-vente 35

Importateur....36

Traduction de la déclaration de conformité originale .... 36

RAINUREUSE PMNF 1350 B2 Introduction

Nous vous félicitons pour l'achat de votre nouvel appareil. Vous venez ainsi d'opter pour un produit de grande qualité. Le mode d'emploi fait partie de ce produit. Il contient des remarques importantes concernant la sécurité, l'usage et l'élimination. Avant d'utiliser le produit, veuillez vous familiariser avec toutes les consignes d'utilisation et de sécurité. N'utilisez le produit que conformément aux consignes et pour les domaines d'utilisation prévus. Si vous cédez le produit à un tiers, remettez-lui également tous les documents.

Utilisation conforme à l'usage prévu

La rainureuse murale (tronçonneuse à disques normée) également appelée "appareil" ci-dessous est conçue, en liaison avec un aspirateur à poussière industriel homologué, pour tronçonner des matériaux principalement minéraux comme par ex. le béton ou la maçonnerie, ou pour réaliser des rainures dedans sans utiliser d'eau et en appliquant fermement le chariot de guidage. Toute utilisation autre ou modification de la machine est considérée comme non conforme et s'accompagne de risques d'accident considérables. Ne convient pas à un usage commercial.

Équipement

1 Interrupteur MARCHE / ARRÊT
2 Poignée
3 Adaptateur pour l'aspiration de poussière
3a Écrou-raccord
4 Capot protecteur
5 Bride de serrage (avec filetage)
6 Vis de blocage de la butée de profondeur
7 Butée de profondeur
8 Poignée supplémentaire
9 Verrouillage de sécurité
10 Dispositif de retenue de broche
11 Galet
12 Réducteur
13 Bride
14 Rondelles intermédiaires
15 Clé à ergots

16 Burin
17 Bride d'appui (bride de fixation)

Matériel livré

1 rainureuse
2 disques à tronçonner (pré-montés)
1 clé à ergots
1 adaptateur d'aspiration (pré-monté)
1 réducteur (à utiliser avec l'adaptateur d'aspiration et un flexible d'aspiration de ∅ 32 mm)
1 burin à main
1 mode d'emploi

Caractéristiques techniques

Tension nominale : 230 V \~ 50 Hz (courant alternatif)

Puissance nominale

absorbée : 1350 W

Vitesse nominale : n 9000 min -1

∅ des disques : 125 mm

Alésage de positionne-

ment: 22,23 mm

Profondeur de rainure : 0-30 mm

Largeurs de rainure : min. 8 mm à max. 26 mm

Filetage : M14

Classe de protection : II / □double isolation)

Poids : env. 4 kg

Informations relatives aux bruits et aux vibrations :

Les valeurs des vibrations et sonores ont été déterminées conformément à la norme EN 60745.

Niveau de pression acoustique L_pA : 98,0 dB(A)

Incertitude K_pA : 3 dB

Niveau de puissance acoustique L_WA : 109,0 dB(A)

Incertitude K_WA : 3 dB

Valeurs totales des vibrations (somme vectorielle triaxiale) déterminées selon la norme EN 60745.

Indication des valeurs de vibration (lors du tronçonnage d'une dalle de béton) :

Poignée principale : q_n=5,450 m/s^2

Incertitude K = 1,5 m/s²

Poignée supplémentaire : q_h=4,737 m/s^2

Incertitude K = 1,5 m/s²

REMARQUE

Le niveau de vibrations indiqué dans ces instructions a été mesuré conformément aux méthodes de mesure décrites dans la norme EN 60745 et peut être utilisé pour la comparaison d'appareils. La valeur d'émission des vibrations déclarée peut également être utilisée pour une évaluation préliminaire de l'exposition.

AVERTISSEMENT!

▶ Le niveau des vibrations varie en fonction de l'usage de l'outil électrique et peut, dans certains cas, excéder la valeur indiquée dans ces instructions. La sollicitation vibratoire pourrait être sous-estimée si l'outil électrique est utilisé régulièrement de cette manière. Essayez de garder la sollicitation par vibrations aussi faible que possible. Des mesures d'exemple de réduction de la sollicitation des vibrations sont le port de gants lors de l'utilisation de l'outil et la limitation du temps de travail. Pour cela, toutes les parts du cycle de travail doivent être prises en compte (par exemple les durées pendant lesquelles l'outil est éteint et celles pendant lesquelles il est allumé mais fonctionne sans charge).

rtissements de sécurité généraux pour l'outil

AVERTISSEMENT!

▶ Lire tous les avertissements de sécurité et toutes les instructions. Ne pas suivre les avertissements et instructions peut donner lieu à un choc électrique, un incendie et/ou une blessure sérieuse.

Conserver tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement.

Le terme "outil" dans les consignes de sécurité fait référence à votre outil électrique alimenté par le secteur (avec cordon d'alimentation) ou à votre outil fonctionnant sur batterie (sans cordon d'alimentation).

1. Sécurité de la zone de travail

a) Conserver la zone de travail propre et bien éclairée. Les zones en désordre ou sombres sont propices aux accidents.
b) Ne pas faire fonctionner les outils électriques en atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils électriques produisent des étincelles qui peuvent enflammer les poussières ou les fumées.
c) Maintenir les enfants et les personnes présentes à l'écart pendant l'utilisation de l'outil. Les distractions peuvent vous faire perdre le contrôle de l'outil.

2. Sécurité électrique

a) La fiche de l'outil doit être adaptée à la prise secteur. Ne jamais modifier la fiche de quelque façon que ce soit.
Ne pas utiliser d'adaptateurs avec des outils à branchement de terre. Des fiches non modifiées et des socles adaptés réduiront le risque de choc électrique.
b) Eviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il existe un risque accru de choc électrique si votre corps est relié à la terre.
c) Ne pas exposer les outils à la pluie ou à des conditions humides. La pénétration d'eau à l'intérieur d'un outil augmentera le risque de choc électrique.
d) Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l'outil. Maintenir le cordon à l'écart de la chaleur, du lubrifiant, des arêtes ou des parties en mouvement. Des cordons endommagés ou emmêlés augmentent le risque de choc électrique.
e) En cas d'utilisation d'un outil électrique à l'extérieur, utiliser une rallonge adaptée à l'utilisation extérieure. L'utilisation d'un cordon adapté à l'utilisation extérieure réduit le risque de choc électrique.

f) Si l'usage d'un outil dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif à courant différentiel résiduel (RCD). L'usage d'un RCD réduit le risque de choc électrique.

3. Sécurité des personnes

a) Rester vigilant, regarder ce que vous êtes en train de faire et faire preuve de bon sens dans votre utilisation de l'outil. Ne pas utiliser un outil lorsque vous êtes fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments. Un moment d'inattention en cours d'utilisation d'un outil peut entraîner des blessures graves des personnes. b) Utiliser un équipement de sécurité. Toujours porter une protection pour les yeux. Les équipements de sécurité tels que les masques contre les poussières, les chaussures de sécurité antidérapantes, les casques ou les protections acoustiques utilisés pour les conditions appropriées réduiront les blessures de personnes.

c) Eviter tout démarrage intempestif. S'assurer que l'interrupteur est en position arrêt avant de brancher l'outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils en ayant le doigt sur l'interrupteur ou brancher des outils dont l'interrupteur est en position marche est source d'accidents.

d) Retirer toute clé de réglage avant de mettre l'outil en marche. Une clé laissée fixée sur une partie tournante de l'outil peut donner lieu à des blessures de personnes.

e) Ne pas se précipiter. Garder une position et un équilibre adaptés à tout moment. Cela permet un meilleur contrôle de l'outil dans des situations inattendues.

f) S'habiller de manière adaptée. Ne pas porter de vêtements amples ou de bijoux. Garder les cheveux, les vêtements et les gants à distance des parties en mouvement. Des vêtements amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement.

g) Si des dispositifs sont fournis pour le raccordement d'équipements pour l'extraction et la récupération des poussières, s'assurer qu'ils sont connectés et correctement utilisés. Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières.

4. Utilisation et entretien de l'outil

a) Ne pas forcer l'outil. Utiliser l'outil adapté à votre application. L'outil adapté réalisera mieux le travail et de manière plus sûre au régime pour lequel il a été construit.

b) Ne pas utiliser l'outil si l'interrupteur ne permet pas de passer de l'état de marche à arrêt et vice versa. Tout outil qui ne peut pas être commandé par l'interrupteur est dangereux et il faut le réparer.

c) Débrancher la fiche de la source d'alimentation en courant et/ou le bloc de batteries de l'outil avant tout réglage, changement d'accessoires ou avant de ranger l'outil. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil.

d) Conserver les outils à l'arrêt hors de la portée des enfants et Ne pas permettre à des personnes ne connaissant pas l'outil ou les présentes instructions de le faire fonctionner. Les outils sont dangereux entre les mains d'utilisateurs novices.

e) Observer la maintenance de l'outil. Vérifier qu'il n'y a pas de mauvais alignement ou de blocage des parties mobiles, des pièces cassées ou toute autre condition pouvant affecter le fonctionnement de l'outil. En cas de dommages, faire réparer l'outil avant de l'utiliser. De nombreux accidents sont dus à des outils mal entretenus.

f) Garder affûtés et propres les outils permettant de couper. Des outils destinés à couper correctement entretenus avec des pièces coupantes tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler.

g) Utiliser l'outil, les accessoires et les lames etc., conformément à ces instructions. En tenant compte des conditions de travail et du travail à réaliser. L'utilisation de l'outil pour des opérations différentes de celles prévues pourrait donner lieu à des situations dangereuses.

5. Service après-vente

a) Faire entretenir l'outil par un réparateur qualifié utilisant uniquement des pièces de rechange identiques. Cela assurera que la sécurité de l'outil est maintenue.

Consignes de sécurité pour tronçonneuses à disque

a) Le capot protecteur solidaire de l'outil électrique doit avoir été fixé de manière sûre et ajusté de sorte à atteindre un summum de sécurité ; en d'autres termes : seule une très petite partie du disque abrasif regarde en direction de l'opérateur. Tenez-vous, vous et les personnes situées près de vous, hors du plan de rotation du disque abrasif. Le capot de protection doit protéger l'opérateur des fragments et d'un contact aléatoire avec le disque abrasif.

b) Sur votre outil électrique, utilisez uniquement des disques à tronçonner diamantés. Le simple fait de pouvoir fixer l'accessoire à l'outil électrique ne garantit pas une utilisation sûre.

c) Le nombre de tours autorisé de l'outil d'intervention doit être au moins aussi élevé que le nombre de tours maximal indiqué sur l'outil électrique. Les accessoires qui tournent plus rapidement qu'autorisé peuvent se briser et voler en éclats.

d) Les disques abrasifs ne doivent être utilisés que dans le cadre des possibilités d'utilisation recommandées. Par exemple : ne meulez jamais avec la surface latérale d'une disque à tronçonner. Les disques à tronçonner sont conçus pour enlever du matériau au contact de la tranche du disque. L'exercice d'une force latérale sur ces disques risque de les briser.

e) Utilisez toujours des brides de serrage intacts, de taille et de forme adaptée au disque abrasif que vous avez choisi. Des flasques adaptés soutiennent le disque abrasif et réduisent ainsi le risque d'une cassure du disque.

f) Le diamètre extérieur et l'épaisseur de l'outil d'intervention doivent correspondre aux dimensions indiquées de votre outil électrique. Les outils d'intervention mal dimensionnés ne peuvent pas être suffisamment protégés ou contrôlés.

g) Les disques abrasifs et les brides doivent être exactement adaptés à la broche de votre outil électrique. Les outils mis en œuvre qui ne correspondent pas exactement à la broche de votre outil électrique tournent irrégulièrement, vibrent très fortement et peuvent ainsi vous faire perdre le contrôle de ce dernier.

h) N'utilisez jamais de disques abrasifs endommagés. Avant chaque utilisation de disques abrasifs, contrôlez s'ils présentent des ébréchures et fissures. Si l'outil électrique ou le disque abrasif chute, vérifier s'il est endommagé ou utilisez un disque abrasif intact. Après avoir contrôlé le disque abrasif, tenez-vous, ainsi que les personnes se trouvant à proximité, hors du plan de rotation du disque abrasif puis allumez l'appareil et laissez-le disque tourner une minute à plein régime. C'est au cours de cette période d'essai que, la plupart du temps, les disques abrasifs endommagés se brisent.

i) Portez un équipement de protection individuelle. En fonction de l'utilisation, utilisez une protection faciale intégrale, une protection oculaire ou des lunettes de protection. Dans la mesure du nécessaire, portez un masque anti-poussière, une protection auditive, des gants de protection ou un tablier spécial qui tiennent éloignées les particules de meulage et de matériel. Les yeux doivent être protégés des projections de corps étrangers engendrées lors de différentes utilisations. Un masque anti-poussière ou respiratoire doit filtrer la poussière créée lors de l'utilisation. Si vous êtes exposé à un bruit important durant une longue période, vous risquez d'être atteint d'une perte auditive.

j) Veillez à ce que d'autres personnes respectent une distance de sécurité par rapport à votre périmètre de travail. Toute personne pénétrant dans le périmètre de travail doit porter un équipement de protection individuelle. Des fragments de la pièce à travailler ou des outils d'intervention brisés peuvent être catapultés et causer des blessures également en dehors du périmètre de travail immédiat.

k) Ne tenez l'appareil que par ses surfaces de préhension isolées lorsque vous effectuez des travaux dans lesquels l'outil d'intervention peut toucher des lignes électriques ou le propre cordon d'alimentation de l'appareil. Le contact avec une ligne électrique peut également mettre les parties métalliques de l'appareil sous tension et provoquer un choc électrique.

I) Maintenez le cordon d'alimentation loin d'outils d'intervention rotatifs. Si vous perdez le contrôle de l'appareil, le cordon d'alimentation peut être sectionné ou happé et votre main ou bras peut entrer brutalement en contact avec l'outil d'intervention.

m) Ne déposez jamais l'outil électrique tant que l'outil d'intervention ne s'est pas entièrement immobilisé. L'outil d'intervention rotatif peut entrer en contact avec la surface d'appui et vous perdre ainsi le contrôle de l'outil électrique.

n) Attendez toujours que l'outil électrique ait cessé de tourner avant de le transporter. Vos vêtements risquent d'être happés par l'outil d'intervention en rotation et l'outil d'intervention peut pénétrer dans votre corps.

o) Nettoyez régulièrement les fentes de ventilation de votre outil électrique. La soufflerie moteur attire la poussière dans le carter et une accumulation importante de poussière métallique peut causer des risques électriques.

p) N'utilisez pas l'outil électrique à proximité de matériaux combustibles. Les étincelles risquent d'enflammer ces matériaux.

q) N'utilisez pas d'outils d'intervention qui nécessitent des liquides réfrigérants. L'utilisation d'eau ou d'autres liquides réfrigérants peut entraîner un choc électrique.

Consignes de sécurité supplémentaires pour applications avec disque abrasif

Recul et consignes de sécurité correspondantes

Causes du recul et mises en garde correspondantes

- Le recul brutal est la réaction subite d'un disque abrasif en rotation qui vient d'accrocher un obstacle ou qui se bloque. Cet accrochage ou blocage provoque une immobilisation brutale de l'outil d'intervention qui était en train de tourner. De ce fait, l'outil électrique, s'il n'est pas fermement tenu en main, subit une accélération brutale en sens opposé de celui de l'outil d'intervention.

- Si par exemple un disque abrasif accroche dans la pièce ou se bloque, la partie du disque qui plonge dans la pièce risque de se coincer, le disque risque de s'ébrécher ou de provoquer un recul brutal. Le disque peut sauter en direction de l'opérateur ou s'en éloigner, ceci selon le sens de rotation du disque au point d'accrochage/blocage. Les disques abrasifs peuvent également se rompre dans ces conditions.

Un recul résulte d'une utilisation incorrecte ou inappropriée de l'outil électrique. Des mesures de prudence adaptées, comme celles décrites ci-dessous, permettent de l'éviter.

a) Saisir fermement l'outil électrique et positionner votre corps et vos bras de manière à pouvoir résister à un recul brutal. Utilisez toujours la poignée supplémentaire, si présente, pour maîtriser le mieux possible les forces de recul ou les couples de réaction au démarrage. L'opérateur peut maîtriser les forces de recul et de réaction grâce à des mesures de prudence adaptées.

b) Ne placez jamais les mains à proximité d'outils d'intervention en rotation. En cas de recul, l'outil d'intervention peut se déplacer au-dessus de votre main.

c) Évitez la zone située devant et derrière le disque abrasif en rotation. Au point de blocage, le recul entraîne l'outil électrique dans la direction opposée à celle de rotation du disque.

d) Travaillez de manière particulièrement prudente au niveau des angles, des arêtes vives, etc. Évitez que les outils d'intervention rebondissent de la pièce à usiner et se coincent. L'outil d'intervention en rotation a tendance à se coincer dans les angles, sur des arêtes vives ou lorsqu'il rebondit. Ceci entraîne une perte de contrôle ou un recul brutal.

e) N'utilisez pas de chaîne de tronçonneuse, de lame de scie ou de disque diamanté dont les espaces inter-dents font plus de 10 mm de largeur. De tels outils d'intervention provoquent un recul brutal ou font perdre le contrôle de l'outil électrique.

f) Évitez que le disque à tronçonner se bloque et de lui imposer une pression d'applique excessive. N'effectuez pas de coupes trop profondes. Une surcharge du disque à tronçonner en augmente la sollicitation, la sensibilité au coïncement ou au blocage, donc l'éventualité d'un recul brutal ou d'un bris du disque abrasif.

g) En cas de coïncement du disque à tronçonner ou d'interruption des travaux, éteignez l'appareil et maintenez-le stable jusqu'à l'arrêt complet du disque. N'essayez jamais de retirer la disque à tronçonner en rotation du trait de scie ; il y a sinon un risque de recul brutal. Identifier la cause du coïncement et l'éliminer.

d) Ne réactivez jamais l'outil électrique tant qu'il se trouve dans la pièce à travailler. Laissez le disque abrasif atteindre sa pleine vitesse de rotation avant de poursuivre la coupe avec prudence. Sans quoi le disque risque de s'accrocher, de sauter hors de la pièce à usiner ou de provoquer un recul.

i) Étayez les panneaux ou les grandes pièces à usiner afin de réduire le risque de recul dû à un coïncement du disque à tronçonner. Les grandes pièces à usiner peuvent fléchir sous leur propre poids. La pièce doit être soutenue sur les deux côtés du disque, à savoir aussi bien à proximité du trait de scie que sur les bords extérieurs de la pièce.

j) Soyez particulièrement prudent au moment de pratiquer des "saignées" dans des murs existants ou des zones sans visibilité. Le disque à tronçonner peut en plongeant provoquer un recul en tranchant des conduites d'eau ou de gaz, des lignes électriques ou d'autres objets.

Instructions complémentaires

Conceptions de disques à tronçonner admises :

disques diamantés segmentés avec espaces interdents de 10 mm maximum et avec un angle de coupe négatif :

Diamètre de disque : 125 mm

Épaisseur de disque : 2,1 mm

Porter une protection auditive!

Porter des lunettes de protection !

Porter des gants de sécurité !

Porter des gants de protection!

Porter une protection respiratoire !

Pas admis pour la rectification sous arrosage !

Accessoires/équipements supplémentaires d'origine

Utilisez uniquement les accessoires et équipements supplémentaires spécifiés dans le mode d'emploi ou dont le logement est compatible avec l'appareil.

Avant la mise en service

Réglage de la largeur de coupe des disques à tronçonner diamantées

♦ Dévisser la vis de blocage ^6 .
♦ Poussez la butée de profondeu⑦ vers le haut.
Appuyez sur le dispositif de retenue de broche et maintenez-le appuyé.
♦ Avec la clé à ergote 5, desserrez la bride de serrage 5
♦ Retirez la bride de serrage 5.
♦ Réglez la largeur de coupe en jouant sur le nombre de rondelles intercalaires 14. Veillez à poser la bride 13 voir fig. F) à titre de rondelle la plus haute.

REMARQUE

• Vous disposez de plusieurs rondelles intercalaires. Tenez compte du fait que la largeur de rainure résulte de la somme des rondelles intercalaires entre les disques à tronçonner diamantés et de l'épaisseur des disques à tronçonner.
  ▶ Assurez-vous que la bride d'appu ^17 soit correctement positionnée en vérifiant qu'elle tourne avec la broche.
  ▶ Assurez-vous que les disques à tronçonner soient correctement positionnés sur les brides 13 + 17.
  Serrez la bride de serrage ^5 avec la clé à ergots ^15 Appuyez pour cela sur dispositif de retenue de broche ^10

REMARQUE

En cas de réglage d'une largeur de coupe inférieure à la largeur maximale, vous devez utiliser les rondelles intercalaires sur le côté de la bride de fixation pour immobiliser les disques à tronçonner, étant donné que la bride de fixation ne peut pas immobiliser seule les disques sur la broche à cause de la longueur du filetage (voir fig. G).

Remplacer les disques à tronçonner diamantées

(voir fig. A - F)

REMARQUE

▶ Ne remplacer les disques à tronçonner diamantés que deux par deux.
♦ Dévisser la vis de blocag 6.
♦ Poussez la butée de profondeu⑦ vers le haut.
- Appuyez sur le dispositif de retenue de broché et maintenez-le appuyé.
♦ Avec la clé à ergoît ^5 , desserrez la bride de serrage ^5
♦ Retirez toutes les pièces amovibles de la broche.
♦ Bien nettoyer la bride de serrag 5, la bride 13 les rondelles intercalaires 14 et la bride d'appui 17.
♦ Positionner la bride d'appui7 (voir fig. A).

REMARQUE

▶ Assurez-vous que la bride d'appui7 soit correctement positionnée en vérifiant qu'elle tourne avec la broche.
Monter le premier disque à tronçonner diamanté (voir fig. B).
Réglez la largeur de coupe en jouant sur le nombre de rondelles intercalaires 14. Veillez à ce que la rondelle intercalaire la plus haute de la bride 15 soit posée à plat (voir fig. C et F).
Monter le deuxième disque à tronçonner diamanté (voir fig. D).

REMARQUE

▶ Assurez-vous que les disques à tronçonner soient correctement positionnés sur les brides.
Serrez la bride de serrage avec la clé à ergots Appuyez pour cela sur le dispositif de retenue de broche 10 voir fig. E)

Réglage de la profondeur de rainure

♦ Dévisser la vis de blocage 6

♦ Régler la butée de profondeu⑦ sur la profondeur souhaitée.

♦ Visser la vis de blocage 6.

Montage de l'adaptateur pour l'aspiration de la poussière

♦ Poussez les tenons de l'adaptateur d'aspiration ③ dans les creux sur le raccordement d'aspiration de la poussière.

♦ Verrouillez l'adaptateur d'aspiration 3 en tournant.

♦ Desserrer l'écrou-raccorda.

Introduisez le tube de l'aspirateur suffisamment loin dans l'orifice sur l'écrou-raccord 3a.

♦ Bien serrer l'écrou-raccord

Utilisation

Mise en marche / hors service

REMARQUE

▶ Allumez toujours l'appareil avant son entrée en contact avec le matériau et ensuite seulement guidez l'appareil sur la pièce à usiner. La rainureuse murale est dotée d'un circuit électronique démarrage en douceur. Le moteur démarre avec un certain retard.

Allumage de l'appareil :

Actionnez le verrouillage de sécurité 9. Appuyez ensuite sur l'interrupteur MARCHE / ARRÊT 1

Éteindre l'appareil :

♦ Relâchez l'interrupteur MARCHE / ARRÊ1.

Manipulation de la rainureuse murale

ATTENTION!

▶ L'appareil est uniquement conçu pour la coupe à sec !

Contrôlez les parois et murs avec un localisateur de lignes/conduites avant de travailler avec la rainureuse murale, afin de détecter d'éventuelles conduites électriques, de gaz et d'eau.

♦ Sélectionnez la largeur de rainure souhaitée.

◆ 1.) Placez le gale de l'appareil sur la maçonnerie.

2.) Allumez maintenant l'appareil et plongez dans la maçonnerie jusqu'à ce que la butée de profondeur ⑦ repose à plat sur la surface.

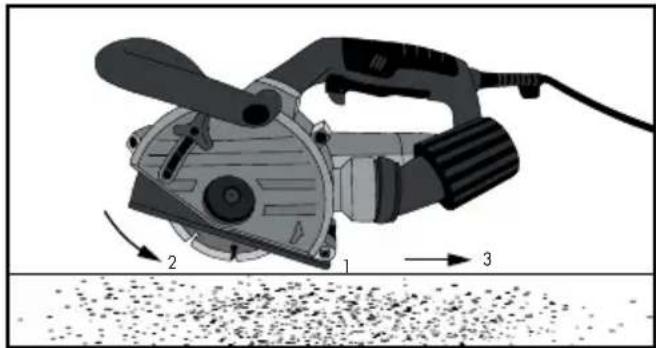

3.) Fraisez maintenant la rainure dans la maçonnerie tout en veillant au sens de fraisage. L'appareil doit toujours progresser en sens opposé de celui de la rotation. Sinon, l'appareil risque d'être chassé de manière incontrôlée hors du trait de coupe.

- À la fin de la rainure, sortir l'appareil de la rainure en le basculant et ensuite seulement éteindre l'appareil.

♦ Avec le burin ^6 , brisez maintenant la nervure ainsi apparue entre les deux rainures.

ATTENTION!

Les matériaux contenant de l'amiante ne doivent jamais être usinés !

Entretien et nettoyage

TISSEMENT ! RISQUE DE BLESSURES ! Avant d'effectuer tous travaux sur l'appareil, éteignez-le et débranchez-le de la prise secteur.

■ L'appareil doit toujours être propre, sec et exempt d'huile ou de graisse.
Pour le nettoyage du boîtier, utilisez un chiffon sec. N'utilisez jamais d'essence, de solvant ou de nettoyant qui attaquent le plastique.

TISSEMENT ! Lorsqu'un remplacement du cordon d'alimentation est nécessaire, il doit être réalisé par le fabricant ou par son représentant pour éviter toute situation dangereuse.

■ Les outils de meulage doivent être traités et transportés avec soin. Les outils de meulage doivent être stockés de manière à n'être exposés à aucune détérioration mécanique ou influence environnementale néfaste.
Aucun liquide ne doit pénétrer à l'intérieur de l'appareil.

REMARQUE

▶ Vous pouvez commander des pièces déta-chées non listées (comme les balais de char-bon, les interrupteurs par ex.) auprès de notre hotline du service après-vente.

Mise au rebut

L'emballage est constitué de matériau écologiques que vous pouvez recycler par le biais des postes de recyclage locaux.

ez pas les outils électriques dans les ordures ménagères !

Conformément à la directive européenne 2012/19/EU, les outils électriques usagés doivent faire l'objet d'un tri et d'un recyclage respectueux de l'environnement.

Informez-vous auprès des services administratifs communaux ou municipaux quant aux possibilités de mise au rebut des outils électriques.

Cet appareil est garanti 3 ans à partir de la date d'achat. Si ce produit venait à présenter des vices, vous disposez de droits légaux face au vendeur de ce produit. Vos droits légaux ne sont pas restreints par notre garantie présentée ci-dessous.

Conditions de garantie

La période de garantie débute à la date de l'achat. Veuillez bien conserver le ticket de caisse d'origine. Ce document servira de preuve d'achat.

Si dans un délai de trois ans suivant la date d'achat de ce produit, un vice de matériel ou de fabrication venait à apparaître, le produit sera réparé ou remplacé gratuitement par nos soins, selon notre choix. Cette prestation sous garantie nécessite, dans le délai de trois ans, la présentation de l'appareil défectueux et du justificatif d'achat (ticket de caisse) ainsi que la description brève du vice et du moment de son apparition.

Si le défaut est couvert par notre garantie, vous recevrez en retour soit l'appareil réparé, soit un appareil neuf. Aucune nouvelle période de garantie ne débute avec la réparation ou l'échange du produit.

Période de garantie et réclamation légale pour vices cachés

L'exercice de la garantie ne prolonge pas la période de garantie. Cela vaut aussi pour les appareils remplacés et réparés. Les dommages et vices éventuellement déjà présents à l'achat doivent être signalés immédiatement après le déballage. Toute réparation survenant après la période sous garantie fera l'objet d'une facturation.

Étendue de la garantie

L'appareil a été fabriqué avec soin conformément à des directives de qualité strictes et consciencieusement contrôlé avant sa livraison.

La prestation de la garantie s'applique aux vices de matériel et de fabrication. Cette garantie ne s'étend pas aux pièces du produit qui sont exposées à une usure normale et peuvent de ce fait être considérées comme pièces d'usure, ni aux détériorations de pièces fragiles, par ex. interrupteur, accu, moules ou pièces en verre.

Cette garantie devient caduque si le produit est endommagé, utilisé ou entretenu de manière non conforme. Toutes les instructions énoncées dans le manuel d'utilisation doivent être exactement respectées pour une utilisation conforme du produit. Les usages et actions qui sont déconseillés dans le manuel d'utilisation, ou dont vous êtes avertis, doivent impérativement être évités.

Le produit est uniquement destiné à un usage privé et ne convient pas à un usage professionnel. La garantie est annulée en cas d'entretien incorrect et inapproprié, d'usage de la force et en cas d'intervention non réalisée par notre centre de service après-vente agréé.

Procédure en cas de garantie

Afin de garantir un traitement rapide de votre demande, veuillez suivre les indications suivantes :

- Veuillez avoir à portée de main pour toutes questions le ticket de caisse et la référence article (par ex. IAN 12345) en tant que justificatif de votre achat.

- Vous trouverez la référence sur la plaque signalétique, une gravure, sur la page de garde de votre manuel d'utilisation (en bas à gauche) ou sous forme d'autocollant au dos ou sur le dessous.

- Si des erreurs de fonctionnement ou d'autres vices venaient à apparaître, veuillez d'abord contacter le département service clientèle cité ci-dessous par téléphone ou par e-mail.

- Vous pouvez ensuite retourner un produit enregistré comme étant défectueux en joignant le ticket de caisse et en indiquant en quoi consiste le vice et quand il est survenu, sans devoir l'affranchir, à l'adresse de service après-vente communiquée.

Sur www.lidl-service.com, vous pourre:

télécharger ce mode d'emploi et de nombreux autres manuels, vidéos produit et logiciels.

Service après-vente

AVERTISSEMENT!

■ Faites réparer vos appareils par le service après-vente ou un électricien et uniquement avec des pièces de rechange d'origine. Cela assure le maintien de la sécurité de l'appareil.

AVERTISSEMENT!

Confiez toujours le remplacement de la fiche ou du cordon d'alimentation au fabricant de l'appareil ou à son service après-vente. Cela assure le maintien de la sécurité de l'appareil.

REMARQUE

Les pièces détachées non listées (par ex. balais de charbon, interrupteurs) peuvent être commandées via nos centres d'appels.

FR Service France

Tel.: [phone] E-Mail: [e-mail]

BE Service Belgique

Tel.: [phone] (0,15 EUR/Min.) E-Mail: [e-mail]

IAN 280254

Importateur

Veuillez tenir compte du fait que l'adresse suivante n'est pas une adresse de service après-vente.

Veuillez d'abord contacter le service après-vente mentionné.

Traduction de la déclaration de conformité originale

Nous soussignés, KOMPERNASS HANDELS GMBH, responsable du document : M. Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, ALLEMAGNE, déclarons par la présente que ce produit est en conformité avec les normes, documents normatifs et directives CE suivants :

Compatibilité électromagnétique (2014/30/EU)

* La seule responsabilité pour l'établissement de cette déclaration de conformité incombe au fabricant. L'objet de la déclaration décrit ci-dessus répond aux prescriptions de la directive 2011/65/EU du Parlement européen et du Conseil en date du 8 juin 2011 visant à la restriction de l'utilisation de certaines substances dangereuses dans les appareils électriques et électroniques.

Normes harmonisées appliquées :

EN 60745-1: 2009/A11: 2010

EN 60745-2-22: 2011/A11:2 013

EN 55014-1: 2006/A2: 2011

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

Désignation du modèle de la machine :

Rainureuse PMNF 1350 B2

Année de fabrication : 08 - 2016

Numéro de série : IAN 280254

Bochum, le 06/09/2016

- Responsable qualité -

Sous réserve de modifications techniques à des fins de perfectionnement.

Inhoud

Inleiding 38
