Type de produit	Meuleuse d'angle
Marque	Flex
Modèle	LE 9-11 125
Diamètre max. de l'outil	125 mm
Épaisseur de l'outil de meulage	1 - 6 mm
Alésage réceptacle	22,23 mm
Filetage de broche	M14
Vitesse à vide (avec préréglage)	6 000 - 11 500 tr/min
Puissance absorbée	900 W
Puissance débitée	600 W
Poids (sans cordon)	1,5 kg
Classe de protection	II (double isolation)
Niveau de pression acoustique (LpA)	87 dB(A)
Niveau de puissance sonore (LWA)	98 dB(A)
Vibrations (meulage de surface)	8,5 m/s²
Vibrations (tronçonnage)	3,0 m/s²
Capot de protection	Réglable sans outil sur 12 crans, 360°
Poignée	Montable à gauche ou à droite
Interrupteur	À bascule avec cran de maintien enclenché
Molette de préréglage de vitesse	Oui (pour ce modèle)
Cordon d'alimentation	4,0 m avec fiche mâle
Blocage de broche	Oui, pour changement d'outil
Entretien	Nettoyage régulier des ouïes, remplacement des balais de charbon

FOIRE AUX QUESTIONS - LE 9-11 125 Flex

Comment changer le disque de meulage sur la Flex LE 9-11 125 ?

Débranchez d'abord l'appareil. Appuyez sur le dispositif de blocage de la broche (repère 5) et maintenez-le enfoncé. À l'aide de la clé à ergots (repère 12), desserrez l'écrou de serrage en tournant dans le sens inverse des aiguilles d'une montre. Retirez l'écrou et le disque usagé. Placez le nouveau disque de meulage (épaisseur max. 6 mm) sur la broche. Revissez l'écrou avec le collet vers le haut et serrez fermement avec la clé tout en maintenant le blocage de broche. Effectuez un essai de marche à vide d'environ 30 secondes pour vérifier que le disque tourne bien centré.

Comment régler la vitesse sur la meuleuse Flex LE 9-11 125 ?

Le modèle LE 9-11 125 est équipé d'une molette de préréglage de vitesse (repère 9) située sur la poignée arrière. Tournez la molette sur le chiffre souhaité (de 1 à 6) pour adapter la vitesse à la tâche (par exemple, vitesse élevée pour le dégrossissage, plus faible pour le travail de précision). La plage de vitesse est de 6 000 à 11 500 tr/min. Attention : en cas de surcharge, l'appareil réduit automatiquement sa vitesse jusqu'à refroidissement.

Quelles sont les précautions de sécurité essentielles à prendre ?

Portez toujours des lunettes de protection et un casque antibruit si le niveau sonore dépasse 85 dB(A). Utilisez un capot de protection adapté (obligatoire pour le meulage et le tronçonnage). Maintenez les personnes à distance. Ne travaillez jamais sans la poignée. Vérifiez que la tension secteur correspond à celle de la plaque signalétique. Ne bloquez pas les ouïes de ventilation. Après une coupure de courant, l'appareil ne redémarre pas automatiquement.

Que faire en cas de surchauffe de la meuleuse ?

Si l'appareil surchauffe en marche permanente, il réduit automatiquement sa vitesse jusqu'à refroidissement. Arrêtez alors l'outil, débranchez-le et laissez-le refroidir pendant au moins 15 minutes. Nettoyez les ouïes de ventilation pour éviter l'accumulation de poussière conductrice. Évitez les surcharges prolongées. Si le problème persiste, contactez un service après-vente agréé.

Comment nettoyer la meuleuse Flex LE 9-11 125 ?

Avant tout nettoyage, débranchez la fiche. Nettoyez régulièrement l'extérieur et les ouïes de ventilation avec un chiffon sec ou de l'air comprimé sec. Pour l'intérieur du boîtier et le moteur, utilisez de l'air comprimé sec. Après un travail intensif sur métaux, utilisez un disjoncteur différentiel de 30 mA pour éviter les risques électriques dus à la poussière conductrice.

Quand faut-il remplacer les balais de charbon ?

Les balais de charbon s'usent avec le temps. Lorsqu'ils atteignent une certaine limite d'usure, le moteur ne démarre plus. La meuleuse s'éteint automatiquement. Remplacez-les uniquement par des pièces d'origine Flex. Pour accéder aux balais, faites appel à un atelier agréé. Ne remplacez jamais les balais vous-même si vous n'êtes pas qualifié.

Puis-je utiliser cette meuleuse pour tronçonner ?

Oui, mais uniquement avec un capot protecteur spécial pour tronçonnage (non fourni de série). N'utilisez jamais le capot de meulage standard pour tronçonner. Suivez les instructions de sécurité spécifiques : évitez de coincer le disque, n'appliquez pas de pression excessive, soutenez les pièces de grande taille. Ne tronçonnez jamais avec le flanc du disque.

Comment fonctionne le blocage de broche ?

Le dispositif de blocage de broche (repère 5) permet de bloquer l'arbre pour changer l'outil. Appuyez dessus uniquement lorsque la meuleuse est à l'arrêt. Maintenez-le enfoncé pendant que vous desserrez ou serrez l'écrou de serrage avec la clé à ergots. Ne l'actionnez jamais lorsque le moteur tourne, car cela pourrait endommager l'appareil.

Comment monter le capot de protection ?

Débranchez l'appareil. Placez le capot de protection (repère 1) sur le flasque en alignant les saillies du capot avec les évidements du flasque. Tournez le capot dans le sens horaire jusqu'à ce qu'il s'enclenche. Pour le retirer, tournez dans le sens inverse. Le capot est réglable sans outil sur 12 crans (360°). Il doit toujours être monté pour le meulage et le tronçonnage.

Que faire si l'appareil ne redémarre pas après une coupure de courant ?

La meuleuse est dotée d'une sécurité de redémarrage : après une coupure de courant (ou un débranchement), elle ne redémarre pas, même si l'interrupteur est en position enclenchée. Pour redémarrer, remettez d'abord l'interrupteur en position arrêt (appuyez sur la partie arrière), puis repoussez-le vers l'avant. Si l'appareil ne démarre toujours pas, vérifiez la prise et le cordon d'alimentation.

MODE D'EMPLOI LE 9-11 125 Flex

Symboles utilisés ..... 24

Symboles apposés sur l'appareil ..... 24

Pour votre sécurité ..... 24

Bruits et vibrations ..... 28

Données techniques ..... 29

Vue d'ensemble .... 30

Instructions d'utilisation ..... 31

Maintenance et nettoyage ..... 33

Consignes pour la mise au rebut ..... 34

Conformité C€ 34

Exclusion de responsabilité ..... 34

Symboles utilisés

AVERTISSEMENT!

Ce symbole prévient d'un danger imminent ; le non-respect des consignes qui le suivent s'accompagne d'un danger de mort ou de blessures très graves.

PRUDENCE!

Ce symbole désigne une situation potentiellement dangereuse. Si vous ne respectez pas cette consigne, vous risquez de vous blesser ou de causer des dégâts matériels.

REMARQUE

Ce symbole vous donne des conseils d'utilisation et des informations importantes.

Symboles apposés sur l'appareil

Avant la mise en service, veuillez lire la notice d'instructions !

Portez des lunettes de protection !

Classe de protection II (complètement isolé)

Consigns pour la mise au rebut de l'ancien appareil (voir page 34)

Pour votre sécurité

AVERTISSEMENT!

Avant d'utiliser cette meuleuse d'angle, veuillez lire les documents suivants et respecter leurs contenus :

– la présente notice d'utilisation,
- les « Consignes générales de sécurité » régissant l'emploi des appareils électriques et réunies dans le fascicule ci-joint (référence : 315.915),
- les règles et prescriptions préventives des accidents applicables sur le lieu de mise en œuvre.

Cette meuleuse d'angle a été construite conformément à l'état actuel de la technique et en respectant les règles techniques de sécurité reconnues. Toutefois, de son emploi peut émaner un danger de mort et un risque de blessures graves pour l'utilisateur ou les tiers, ou un risque d'endommager la machine elle-même ou d'autres objets de valeur.

Cette meuleuse d'angle ne pourra servir

– qu'à des fins conformes à l'usage prévu,
- dans un état technique et de sécurité parfait.

Supprimez immédiatement tout dérangement susceptible de compromettre la sécurité.

Conformité d'utilisation

Cette meuleuse d'angle est destinée

– aux utilisations professionnelles dans l'industrie et l'artisanat,
- à meuler et sectionner du métal et de la pierre par meulage à sec; pour tronçonner, il faut utiliser un capot protecteur spécial,
- à être utilisée avec des outils de meulage et leurs accessoires, indiqués dans la présente notice ou recommandés par le fabricant.

Le montage de meules de fraisage à chaîne et de lames de scie est interdit.

Instructions de sécurité pour meuleuses angulaires

AVERTISSEMENT!

Lire tous les avertissements de sécurité, les instructions, les illustrations et les spécifications fournis avec cet outil électrique. Ne pas suivre les instructions énumérées ci-dessous peut provoquer un choc électrique, un incendie et/ou une blessure sérieuse. Conserver tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement.

Avertissements de sécurité communs pour les opérations de meulage et de tronçonnage par meule abrasive

Il faut utiliser cet outil électroportatif comme ponceuse et tronçonneuse à disque. Lire toutes les mises en garde de sécurité, les instructions, les illustrations et les spécifications fournies avec cet outil électrique. Le fait de ne pas suivre toutes les instructions données ci-dessous peut provoquer un choc électrique, un incendie et / ou une blessure grave.

- Cet outil électrique ne permet pas de poncer avec du papier abrasif, de travailler avec des brosses à crins métalliques et de polir. Les opérations pour lesquelles l'outil électrique n'a pas été conçu peuvent provoquer un danger et causer un accident corporel.

■ Ne pas utiliser d'accessoires non conçus spécifiquement et recommandés par le fabricant d'outils.

Le simple fait que l'accessoire puisse être fixé à votre outil électrique ne garantit pas un fonctionnement en toute sécurité.

■ La vitesse assignée de l'accessoire doit être au moins égale à la vitesse maximale indiquée sur l'outil électrique. Les accessoires fonctionnant plus vite que leur vitesse assignée peuvent se rompre et voler en éclat.

■ Le diamètre extérieur et l'épaisseur de votre accessoire doivent se situer dans le cadre des caractéristiques de capacité de votre outil électrique.

Les accessoires dimensionnés de façon incorrecte ne peuvent pas être protégés ou commandés de manière appropriée.

■ Le montage fileté d'accessoires doit être adapté au filet de l'arbre de la meuleuse. Pour les accessoires montés avec des flasques, l'alésage central de l'accessoire doit s'adapter correctement au diamètre du flasque. Les accessoires qui ne correspondent pas aux éléments de montage de l'outil électrique seront en déséquilibre, vibreront de manière excessive et pourront provoquer une perte de contrôle.

- Ne pas utiliser d'accessoire endommagé. Avant chaque utilisation examiner les accessoires comme les meules abrasives pour détecter la présence éventuelle de co-peaux et fissures, les patins d'appui pour détecter des traces éventuelles de fissures, de déchirure ou d'usure excessive, ainsi que les brosses métalliques pour détecter des fils desserrés ou fissurés. Si l'outil électrique ou l'outil monté chutent, vérifiez s'ils sont endommagés ou utilisez un outil intact. Après avoir contrôlé et monté l'outil, faites tourner l'appareil pendant une minute à la vitesse maximale en vous tenant, vous et d'autres personnes proches de vous, loin du plan de l'outil installé en train de tourner. Les accessoires endommagés seront normalement détruits pendant cette période d'essai.

■ Porter un équipement de protection individuelle. En fonction de l'application, utiliser un écran facial, des lunettes de sécurité ou des verres de sécurité. Si nécessaire, portez un masque à poussière, un casque anti-bruit, des gants de protection ou une blouse spéciale faisant barrage aux particules poncées et de matière.

La protection oculaire doit être capable d'arrêter les débris volants produits par les diverses opérations. Le masque antipoussières ou le respirateur doit être capable de filtrer les particules produites par vos travaux. L'exposition prolongée aux bruits de forte intensité peut provoquer une perte de l'audition.

■ Maintenir les personnes présentes à une distance de sécurité par rapport à la zone de travail. Toute personne entrant dans la zone de travail doit porter un équipement de protection individuelle.

Des fragments de pièce à usiner ou d'un accessoire cassé peuvent être projetés et provoquer des blessures en dehors de la zone immédiate d'opération.

■ Ne tenez l'appareil que par ses poignées isolantes lors de travaux au cours desquels l'outil installé risque de toucher des câbles électriques invisibles ou le cordon d'alimentation de l'appareil.

Le contact avec une ligne électrique peut mettre les pièces métalliques sous tension et provoquer une électrocution.

- Placer le câble éloigné de l'accessoire de rotation.

Si vous perdez le contrôle, le câble peut être coupé ou subir un accroc et votre main ou votre bras peut être tiré dans l'accessoire de rotation.

■ Ne jamais reposer l'outil électrique avant que l'accessoire n'ait atteint un arrêt complet.

L'accessoire de rotation peut agripper la surface et arracher l'outil électrique hors de votre contrôle.

■ Ne pas faire fonctionner l'outil électrique en le portant sur le côté.

Un contact accidentel avec l'accessoire de rotation pourrait accrocher vos vêtements et attirer l'accessoire sur vous.

■ Nettoyer régulièrement les orifices d'aération de l'outil électrique.

Le ventilateur du moteur attirera la poussière à l'intérieur du boîtier et une accumulation excessive de poudre de métal peut provoquer des dangers électriques.

■ Ne pas faire fonctionner l'outil électrique à proximité de matériaux inflammables.

Des étincelles pourraient enflammer ces matériaux.

■ N'utilisez jamais d'outils requérant un liquide de refroidissement.

L'utilisation d'eau ou d'autres liquides de efroidissement peut provoquer une électrocution.

Rebonds et mises en garde correspondantes

Un recul brutal est la réaction qu'engendre un outil en train de tourner (meule, plateau de ponçage, brosse à crins métalliques, etc.) et qui vient subitement d'accrocher un objet ou de se bloquer. Un accrochage ou blocage provoque un arrêt brutal de l'outil installé qui était en train de tourner.

De ce fait, un outil électroportative non fermement tenue subit une accélération en sens opposé de celui de l'outil installé.

Si p. ex. une meule se coince ou se bloque dans la pièce, l'arête qui plonge dans la pièce peut stopper brutalement et provoquer la cassure de la meule ou un recul brutal. Dans ce cas, la meule se déplace dans un sens la rapprochant ou l'éloignant de l'opérateur, tout dépend du sens dans lequel la meule tournait à l'endroit où elle s'est bloquée. Ce phénomène peut faire casser les meules.

Le recul brutal est engendré par une utilisation erronée ou inexperte de l'outil électrique. Le rebond résulte d'un mauvais usage de l'outil et / ou de procédures ou de conditions de fonctionnement incorrectes et peut être évité en prenant les précautions appropriées spécifiées ci-dessous.

- Maintenir fermement l'outil électrique et placer votre corps et vos bras pour vous permettre de résister aux forces de rebond. Toujours utiliser une poignée auxiliaire, le cas échéant, pour une maîtrise maximale du rebond ou de la réaction de couple au cours du démarrage. L'opérateur peut maîtriser les couples de réaction ou les forces de rebond, si les précautions qui s'imposent sont prises.

■ Ne jamais placer votre main à proximité de l'accessoire en rotation.

L'accessoire peut effectuer un rebond sur votre main.

■ Ne pas vous placer dans la zone où l'outil électrique se déplacera en cas de rebond.

Le choc du recul force l'outil électrique à tourner en direction opposée à celle de la meule à l'endroit où cette dernière s'est bloquée.

■ Apporter un soin particulier lors de travaux dans les coins, les arêtes vives etc. Eviter les rebondissements et les accrochages de l'accessoire.
En tournant, l'outil en place tend à se coincer dans les angles, au contact d'arêtes vives ou en cas d'impact. Ceci provoque une perte de contrôle ou un recul brutal.
■ Ne pas fixer de chaîne coupante, de lame de sculpture sur bois, de chaîne coupante ni de lame de scie dentée. De telles lames provoquent des rebonds fréquents et des pertes de contrôle.

Consignes de sécurité particulières pour le ponçage et le tronçonnage

• Utilisez exclusivement les moyens de ponçage homologués pour aller avec votre outil électrique, ainsi que le capot protecteur prévu pour ce moyen de ponçage.
  Les moyens de ponçage qui ne sont pas prévus pour cet outil électrique ne pourront pas être suffisamment protégés et ne sont donc pas sûrs à l'emploi.
  ■ La surface de meulage des meules à moyeu déporté doit être montée sous le plan de la lèvre du protecteur. Une meule montée de manière incorrecte qui dépasse du plan de la lèvre du protecteur ne peut pas être protégée de manière appropriée.
  ■ Le protecteur doit être solidement fixé à l'outil électrique et placé en vue d'une sécurité maximale, de sorte que l'opérateur soit exposé le moins possible à la meule. Le protecteur permet de protéger l'opérateur des fragments de meule cassée, d'un contact accidentel avec la meule et d'étincelles susceptibles d'enflammer les vêtements.
  Il ne faut utiliser les meules que dans les domaines d'application recommandés. Exemple : Ne poncez jamais avec les flancs d'un disque de tronçonnage. Sur les disques de tronçonnage, seule la tranche du disque sert à abraser de la matière. L'application d'une force latérale sur ces moyens de ponçage peut les faire se briser.

■ Utilisez toujours des brides de serrage intactes, ayant la taille et la forme correctement adaptées au disque de ponçage que vous avez choisi.
Des brides appropriées soutiennent le disque de ponçage et réduisent ainsi le risque de cassure du disque. Les brides affectées aux disques de tronçonnage peuvent différer des brides affectées aux disques de ponçage.

- N'utilisez jamais de disques de ponçage usés provenant de plus gros outils électroportatifs. Les disques de ponçage installés sur de plus gros outils électroportatifs n'ont pas été conçus pour les vitesses plus élevées offertes par les petits outils électroportatifs, ils risquent donc de casser.

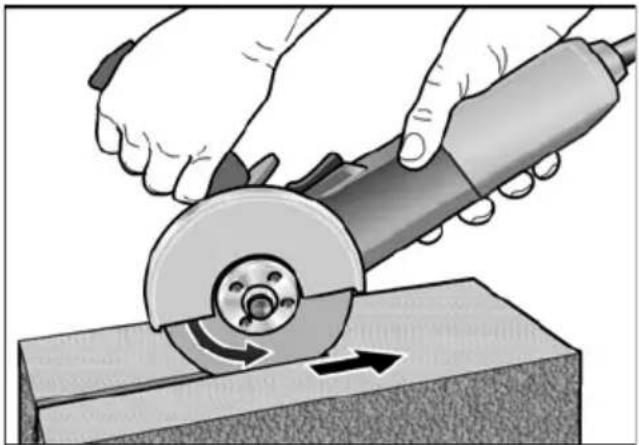

Consignes de sécurité particulières additionnelles pour le tronçonnage

- Évitez que le disque de tronçonnage se bloque et de lui imprimer une pression d'applique excessive. N'exécutez pas de coupes excessivement profondes. Une surcharge du disque de tronçonnage accroît la contrainte qu'il subit ; il risque plus de se coincer ou de se bloquer, ce qui accroît le risque d'un recul brutal donc d'une cassure du disque.

- Évitez la zone située devant et derrière le disque de tronçonnage en rotation. Lorsque vous déplacez le disque de tronçonnage, dans la pièce, dans la direction l'éloignant de vous, l'outil électrique risque en cas de recul brutal d'être catapulté dans votre direction avec le disque toujours en rotation.

■ Si le disque de tronçonnage se coince ou si vous interrompez le travail pour une raison quelconque, éteignez l'outil électrique et tenez-le calmement en main jusqu'à ce que le disque se soit entièrement immobilisé. Ne tentez jamais de sortir de la pièce le disque encore en rotation, car ce dernier risque de provoquer un recul brutal. Déterminez la cause du coïncement et supprimez-la.

■ Ne rallumez pas l'outil électrique tant que le disque se trouve dans la pièce. Avant d'entamer prudemment le tronçonnage, attendez que le disque ait atteint sa pleine vitesse.
Le disque risquerait sinon de se coincer, de sauter hors de la pièce ou de provoquer un recul brutal.

■ Étayez les dalles et pièces de grande taille pour éviter le risque que le disque de tronçonnage, en se coinçant dedans, ne provoque un recul brutal.

Les grandes pièces peuvent s'incurver sous leur poids propre. Il faut soutenir la pièce sur les deux côtés du disque de tronçonnage, à savoir aussi bien à proximité de la fente de tronçonnage que sur les bords extérieurs de la pièce.

- Soyez particulièrement prudent lors des « coupes en poche » dans les murs existants ou dans d'autres zones n'offrant pas une visibilité complète. Le disque de tronçonnage plongeant dans la surface risque, s'il sectionne des conduites de gaz ou d'eau, des lignes électriques ou d'autres objets, de provoquer un recul brutal.

Autres consignes de sécurité

■ La tension du secteur et celle indiquée sur la plaque signalétique doivent concorder.
■ N'appuyez sur le dispositif de blocage de la broche que lorsque la meuleuse ne tourne pas.

Bruits et vibrations

REMARQUE

Les valeurs du niveau de bruit exprimé en décibels A ainsi que les valeurs totales des vibrations figurent dans le tableau « Données techniques ».

Les niveaux de bruits et vibrations ont été déterminés conformément à EN 60745.

PRUDENCE!

Les valeurs de mesure indiquées s'appliquent aux appareils neufs. Pendant la mise en œuvre quotidienne, les valeurs de bruit et de vibrations varient.

REMARQUE

Le niveau de vibrations indiqué dans ces instructions a été mesuré selon un procédé standardisé dans la norme EN 60745, et peut servir à comparer les outils électroportatifs entre eux. Ce procédé convient également pour estimer provisoirement la contrainte en vibrations.

Le niveau de vibrations indiqué se réfère aux principales applications de l'outil électrique. Le niveau de vibrations représente les principales formes d'utilisation de l'outil électrique. Si toutefois ce dernier est utilisé à d'autres fins, avec des outils montés différents ou s'il ne subit qu'une maintenance insuffisante, le niveau de vibrations pourra dévier de ce qui est indiqué.

Cela peut accroître nettement la contrainte en vibrations sur l'ensemble de la période de travail.

Pour une estimation précise de la contrainte en vibrations, il faudrait également tenir compte des temps au cours desquels l'appareil est éteint ou bien de ceux au cours desquels il tourne certes, mais que l'utilisateur ne s'en sert pas. Cela peut réduire nettement la contrainte en vibrations sur l'ensemble de la période de travail. Pour protéger l'utilisateur contre les effets des vibrations, définissez des mesures de sécurité supplémentaires, dont par exemple : Maintenance de l'outil électrique et des outils installés, maintien des mains au chaud, organisation des séquences de travail.

PRUDENCE!

Lorsque la pression acoustique dépasse 85 dB(A), veuillez porter un casque antibruit.

PRUDENCE!

Les valeurs de mesure indiquées s'appliquent aux appareils neufs. Pendant la mise en œuvre quotidienne, les valeurs de bruit et de vibrations varient.

Données techniques

		L 8-11 115 L	8-11 125 LE	9-11 125
Type d'appareil Meuleuse d'angle
∅ max. de l'outil de meulage	mm	115 125

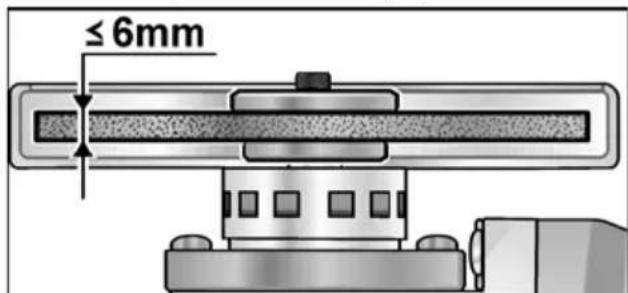

Epaisseur de l'outil de meulage	mm	1-6
Alésage réceptacle	mm	22,23
Filetage de broche M14
Vitesse	tr / mn	11.500 11.500 6.000-11.500
Puissance absorbée	W	800 800 900
Puissance débitée	W	450 450 600
Poids conforme à „EPTA-procedure 1/2003" (sans le cordon)	kg	1,5 1,5 1	5
Classe de protection		II/☐
Niveau de bruit exprimé en décibels A correspondant à EN 60745 (voir « Bruits et vibrations »):
Niveau de pression acoustique L_pA	dB(A)	86,4 86,4	87
Niveau de puissance sonore L_WA	dB(A)	97,4 97,4	98
Marge d'incertitude K	db	3,0
Valeur totale des vibrations correspondant à EN 60745 (voir « Bruits et vibrations »):
Valeur émissive a_h pendant le ponçage de surfaces	m/s2	7,7 7,7 8	5
Valeur émissive a_h pendant le tronçonnage	m/s2	3,0 3,0 3	0
Marge d'incertitude K	m/s2	1,5

Vue d'ensemble

Cette notice d'instructions décrit différents modèles d'outils portatifs. Dans le détail, les illustrations peuvent différer de l'appareil acheté.

Réglable sans outil sur 12 crans différents répartis sur 360°.

La poignée peut se monter à gauche et à droite.

5 Dispositif de blocage de la broche

Ce dispositif sert à bloquer la broche lors d'un changement d'outil.

6 Boîte d'engrenages
Avec sortie d'air et flèche directionnelle.

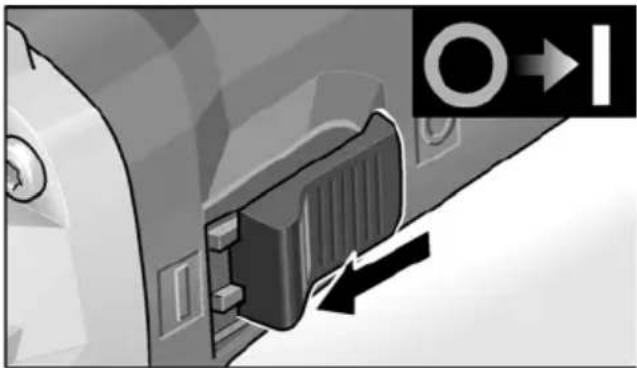

7 Interrupteur à bascule
Pour allumer et éteindre l'appareil.
Avec cran de maintien enclenché.
8 Poignée arrière
9 Molette de préréglage de la vitesse (LE 9-11 125 uniquement)
10 Cordon d'alimentation électrique de 4,0 m, terminé par une fiche mâle
11 Plaque signalétique (non représenté)
12 Clé à ergots

Instructions d'utilisation

AVERTISSEMENT!

Avant d'effectuer tous travaux sur la meuleuse d'angle, débranchez la fiche mâle de la prise de courant.

Avant la mise en service

Déballez la meuleuse d'angle, vérifiez que la livraison est au complet et qu'elle ne comporte aucun dégâts dus au transport.

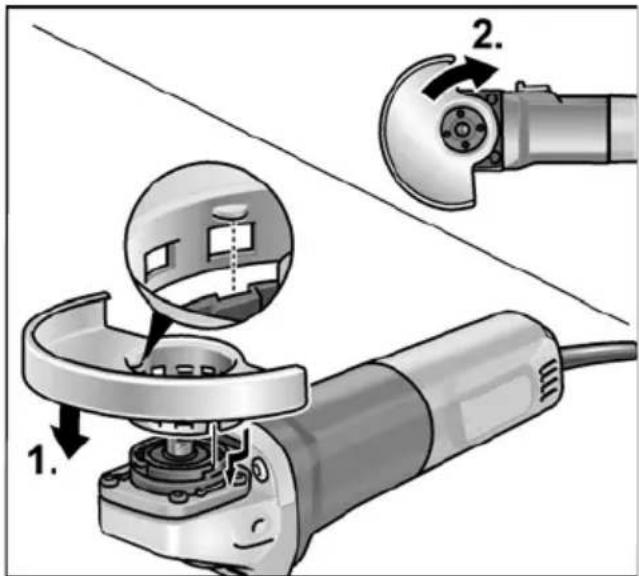

Montez le capot de protection

AVERTISSEMENT!

Lors de travaux de dégrossissage et de sectionnement, ne travaillez jamais sans capot de protection. Pour tronçonner, il faut utiliser un capot protecteur spécial.

■ Débranchez la fiche mâle de la prise de courant.

■ Posez le capot de protection (1.). Les saillies situées sur le capot de protection doivent ce faisant être en assise dans les évidements que présente le flasque.
■ Tournez le capot de protection dans le sens horaire (2.). La rotation n'est possible que dans un sens !
■ Démontage dans le sens chronologique inverse.

Monter la poignée

Il est interdit d'utiliser l'outil électrique sans la poignée.

Fixer / Changer l'outil

■ Débranchez la fiche mâle de la prise de courant.

Monter le disque abrasif

■ Appuyez sur le cran d'arrêt de la broche et maintenez-le appuyé (1.).
■ A l'aide de la clé à ergots, tournez l'écrou de serrage en sens inverse des aiguilles d'une montre pour le détacher de la broche, puis retirez-le (2.).

■ Posez le disque de meulage dans la bonne position.

■ Vissez l'écrou de serrage sur la broche avec le collet vers le haut.
■ Appuyez sur le dispositif de blocage de la broche et maintenez-le appuyé.
■ Serrez l'écrou avec la clé à ergots.
■ Effectuez un essai de marche pour vérifier que l'outil est serré bien centré.

Essai de marche

■ Branchez la fiche mâle dans la prise de courant.
■ Enclenchez la meuleuse d'angle à l'aide de l'interrupteur à bascule (sans le faire encranter), puis laissez tourner la meuleuse pendant env. 30 secondes. Contrôlez l'absence de balourds et de vibrations.
■ Eteignez la meuleuse d'angle.

Allumage et extinction

Marche de courte durée, sans activer le cran d'arrêt

■ Poussez l'interrupteur à bascule vers l'avant et maintenez-le en position.
■ Pour éteindre, relâchez l'interrupteur à bascule.

Marche permanente avec encrantage

■ Poussez l'interrupteur à bascule vers l'avant (1.) puis appuyez sur sa partie avant (2.).

■ Pour éteindre l'appareil, appuyez sur la partie arrière de l'interrupteur.

REMARQUE

Après une coupure de courant, l'appareil ne redémarre pas même s'il se trouvait en position enclenchée.

Présélection de la vitesse (LE 9-11 125 uniquement)

Pour régler la vitesse de travail, amenez la molette sur le chiffre souhaité.

PRUDENCE!

Risque de blessures si l'outil casse. Utilisez un outil adapté à la tâche à accomplir.

REMARQUE

En cas de surcharge ou de surchauffe en marche permanente, l'appareil réduit sa vitesse automatiquement jusqu'à ce qu'il ait suffisamment refroidi.

Déplacez le capot de protection

Pour adapter l'outil à la tâche, le capot de protection est réglable sans outil sur 12 crans différents répartis sur 360°.

PRUDENCE!

Risque de blessures !

Portez des gants de protection.

■ Débranchez la fiche mâle de la prise de courant.

■ Tournez le capot de protection en sens inverse de la flèche indicatrice du sens de rotation sur la boîte d'engrenages, jusqu'à atteindre la position nécessaire.

Consignes de travail

i REMARQUE

Après que vous avez éteint l'appareil, l'outil de meulage continue de tourner brièvement.

Meulage de dégrossissage

AVERTISSEMENT!

N'utilisez jamais de disque à tronçonner pour dégrossir des pièces.

• Présentez l'outil selon un angle de 20° à 40°.
• A cette inclinaison, l'abrasion est maximale. Imprimez un mouvement de va-et vient à la meuleuse d'angle en appuyant modérément. Ceci empêche la pièce de surchauffer et aucune décoloration n'apparaît. En outre, aucune rainure ne se forme.

Tronçonner des pièces

AVERTISSEMENT!

Pour tronçonner, il faut utiliser un capot protecteur spécial.

Voir le catalogue d'accessoires publié par le fabricant.

- La meuleuse d'angle doit toujours progresser dans le sens opposé à celui que l'outil en rotation tend à lui imposer.

Si vous ne contrez pas le sens de progression naturel, la meuleuse sortira brutalement de la rainure.

– N'appuyez pas sur l'outil, ne le coincez pas, ne le faites pas osciller.
- Adaptez la vitesse d'avance antagoniste à la matière que vous êtes en train de travailler : Plus la matière est dure et plus il faudra progresser lentement.

Vous trouverez des informations avancées sur les produits du fabricant à l'adresse www.flex-tools.com.

Maintenance et nettoyage

AVERTISSEMENT!

Avant d'effectuer tous travaux sur la meuleuse d'angle, débranchez la fiche mâle de la prise de courant.

Nettoyage

AVERTISSEMENT!

Lors du travail des métaux dans des conditions d'emploi intensives, de la poussière électroconductrice peut se déposer à l'intérieur du boîtier de la ponceuse. Détérioration de l'isolation protectrice ! Ne raccordez l'appareil qu'à une prise protégée par un disjoncteur différentiel réagissant dès une intensité différentielle de 30 mA.

Nettoyez régulièrement l'appareil et les ouïes de ventilation.

La fréquence des nettoyages dépend du matériau et de la durée d'utilisation.

Nettoyez régulièrement l'intérieur du boîtier et le moteur à l'aide d'air comprimé sec.

Balais de charbon

La meuleuse d'angle est équipée de balais de charbon qui, au-delà d'une certaine limite d'usure, empêchent le moteur de démarrer.

Une fois la limite d'usure atteinte, la meuleuse d'angle s'éteint automatiquement.

i REMARQUE

Ne remplacez ces balais que par des pièces d'origine fournies par le fabricant.

En cas d'emploi de pièces d'autres marques, le fabricant déclinera toute obligation au titre du recours en garantie.

Les ouïes d'entrée d'air situées à l'arrière permettent, pendant l'utilisation, de surveiller les étincelles des balais sur le collecteur.

En présence d'une forte densité d'étincelles, éteignez immédiatement la meuleuse.

Renvoyez-la à un atelier du service après-vente (SAV) agréé par le fabricant.

Réducteur

i REMARQUE

Pendant la période de garantie, ne dévissez pas les vis situées contre la boîte d'engrenages. En cas de non-respect de cette consigne, le fabricant déclinera toute obligation au titre du recours en garantie.

Réparations

Ne confiez les réparations qu'à un atelier de SAV agréé par le fabricant.

Pièces de rechange et accessoires

D'autres accessoires, notamment les outils de meulage, figurent dans le catalogue du fabricant.

Vous trouverez des vues éclatées et des listes de pièces de rechange sur notre site Web :

www.flex-tools.com

Consignes pour la mise au rebut

AVERTISSEMENT!

Lorsque les appareils ont fini de servir, enlevez leur cordon d'alimentation électrique pour les rendre inutilisables.

Pays de l'UE uniquement Ne mettez pas les outils électriques à la poubelle des déchets domestiques !

Conformément à la directive européenne 2012/19/UE visant les appareils électriques et électroniques usagés, et à sa transposition en droit national, les outils électriques ne servant plus devront être collectés séparément et introduits dans un circuit de recyclage respectueux de l'environnement.

i REMARQUE

Pour connaître les possibilités de mise au rebut, veuillez consulter votre revendeur spécialisé !

Conformité C€

Nous déclarons sous notre responsabilité exclusive que le produit décrit à la rubrique « Données techniques » se conforme aux normes ou aux documents normatifs suivants :

EN 60745 conformément aux dispositions énoncées dans les directives 2014/30/UE, 2006/42/CE, 2011/65/UE.

Responsables de la documentation technique :

Exclusion de responsabilité

Le fabricant et son représentant ne pourront être tenus responsables des dommages et du bénéfice perdu en raison d'une interruption du fonctionnement de l'affaire, provoqués par le produit ou par l'impossibilité de l'utiliser.

Le fabricant et son représentant ne pourront être tenus responsables des dommages provoqués par une utilisation inexperte du produit ou par son utilisation en association avec les produits d'autres fabricants.

Indice
