LE 9-11 125 - Smerigliatrice Angolare Flex - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Smerigliatrice angolare
Marca	Flex
Modello	LE 9-11 125
Diametro max. dell'utensile	125 mm
Spessore dell'utensile di molatura	1 - 6 mm
Foro di alloggiamento	22,23 mm
Filettatura del mandrino	M14
Velocità a vuoto (con preimpostazione)	6 000 - 11 500 giri/min
Potenza assorbita	900 W
Potenza erogata	600 W
Peso (senza cavo)	1,5 kg
Classe di protezione	II (doppio isolamento)
Livello di pressione sonora (LpA)	87 dB(A)
Livello di potenza sonora (LWA)	98 dB(A)
Vibrazioni (molatura superficiale)	8,5 m/s²
Vibrazioni (troncatura)	3,0 m/s²
Calotta di protezione	Regolabile senza utensili su 12 scatti, 360°
Impugnatura	Montabile a sinistra o a destra
Interruttore	A levetta con blocco in posizione di accensione
Rotella di preimpostazione della velocità	Sì (per questo modello)
Cavo di alimentazione	4,0 m con spina maschio
Bloccaggio mandrino	Sì, per cambio utensile
Manutenzione	Pulizia regolare delle feritoie, sostituzione delle spazzole di carbone

Domande frequenti - LE 9-11 125 Flex

Come cambiare il disco di molatura sulla Flex LE 9-11 125?

Prima di tutto, scollegare l'apparecchio. Premere il dispositivo di bloccaggio del mandrino (riferimento 5) e tenerlo premuto. Con la chiave a perni (riferimento 12), allentare il dado di serraggio ruotando in senso antiorario. Rimuovere il dado e il disco usato. Posizionare il nuovo disco di molatura (spessore max. 6 mm) sul mandrino. Riavvitare il dado con la flangia verso l'alto e serrare saldamente con la chiave mantenendo il bloccaggio del mandrino. Eseguire una prova a vuoto di circa 30 secondi per verificare che il disco ruoti centrato.

Come regolare la velocità sulla smerigliatrice Flex LE 9-11 125?

Il modello LE 9-11 125 è dotato di una rotella di preimpostazione della velocità (riferimento 9) situata sull'impugnatura posteriore. Ruotare la rotella sul numero desiderato (da 1 a 6) per adattare la velocità al compito (ad esempio, velocità elevata per la sgrossatura, più bassa per lavori di precisione). La gamma di velocità è da 6 000 a 11 500 giri/min. Attenzione: in caso di sovraccarico, l'apparecchio riduce automaticamente la velocità fino al raffreddamento.

Quali sono le precauzioni di sicurezza essenziali da adottare?

Indossare sempre occhiali di protezione e cuffie antirumore se il livello sonoro supera 85 dB(A). Utilizzare una calotta di protezione adatta (obbligatoria per molatura e troncatura). Tenere lontane le persone. Non lavorare mai senza l'impugnatura. Verificare che la tensione di rete corrisponda a quella della targhetta. Non ostruire le feritoie di ventilazione. Dopo un'interruzione di corrente, l'apparecchio non si riavvia automaticamente.

Cosa fare in caso di surriscaldamento della smerigliatrice?

Se l'apparecchio si surriscalda durante il funzionamento continuo, riduce automaticamente la velocità fino al raffreddamento. Arrestare quindi l'utensile, scollegarlo e lasciarlo raffreddare per almeno 15 minuti. Pulire le feritoie di ventilazione per evitare l'accumulo di polvere conduttiva. Evitare sovraccarichi prolungati. Se il problema persiste, contattare un servizio di assistenza autorizzato.

Come pulire la smerigliatrice Flex LE 9-11 125?

Prima di qualsiasi pulizia, scollegare la spina. Pulire regolarmente l'esterno e le feritoie di ventilazione con un panno asciutto o aria compressa asciutta. Per l'interno dell'alloggiamento e il motore, utilizzare aria compressa asciutta. Dopo un lavoro intensivo su metalli, utilizzare un interruttore differenziale da 30 mA per evitare rischi elettrici dovuti alla polvere conduttiva.

Quando è necessario sostituire le spazzole di carbone?

Le spazzole di carbone si usurano con il tempo. Quando raggiungono un certo limite di usura, il motore non si avvia più. La smerigliatrice si spegne automaticamente. Sostituirle solo con pezzi originali Flex. Per accedere alle spazzole, rivolgersi a un'officina autorizzata. Non sostituire mai le spazzole da soli se non si è qualificati.

Posso usare questa smerigliatrice per troncare?

Sì, ma solo con una calotta protettiva speciale per troncatura (non fornita di serie). Non utilizzare mai la calotta di molatura standard per troncare. Seguire le istruzioni di sicurezza specifiche: evitare di bloccare il disco, non applicare pressione eccessiva, sostenere i pezzi di grandi dimensioni. Non troncare mai con il fianco del disco.

Come funziona il bloccaggio del mandrino?

Il dispositivo di bloccaggio del mandrino (riferimento 5) permette di bloccare l'albero per cambiare l'utensile. Premere solo quando la smerigliatrice è ferma. Tenerlo premuto mentre si allenta o si serra il dado di serraggio con la chiave a perni. Non azionarlo mai quando il motore è in funzione, poiché potrebbe danneggiare l'apparecchio.

Come montare la calotta di protezione?

Scollegare l'apparecchio. Posizionare la calotta di protezione (riferimento 1) sulla flangia allineando le sporgenze della calotta con gli incavi della flangia. Ruotare la calotta in senso orario fino a quando scatta. Per rimuoverla, ruotare in senso antiorario. La calotta è regolabile senza utensili su 12 scatti (360°). Deve essere sempre montata per molatura e troncatura.

Cosa fare se l'apparecchio non si riavvia dopo un'interruzione di corrente?

La smerigliatrice è dotata di una sicurezza di riavvio: dopo un'interruzione di corrente (o scollegamento), non si riavvia, anche se l'interruttore è in posizione accesa. Per riavviare, portare prima l'interruttore in posizione spento (premere la parte posteriore), quindi spingerlo in avanti. Se l'apparecchio non si avvia ancora, controllare la presa e il cavo di alimentazione.

MANUALE UTENTE LE 9-11 125 Flex

Simboli utilizzati 35

Simboli sull'apparecchio ..... 35

Per la vostra sicurezza .... 35

Rumore e vibrazione ..... 39

Dati tecnici 40

Guida rapida 41

Istruzioni per l'uso 42

Manutenzione e cura ..... 44

Istruzioni per la rottamazione

e lo smaltimento 45

Conformità C€ 45

Esclusione della responsabilità ..... 45

Simboli utilizzati

PERICOLO!

Indica un pericolo imminente.

In caso d'inosservanza dell'avvertenza, pericolo di morte o di ferite gravi.

PRUDENZA!

Indica una situazione eventualmente pericolosa. In caso d'inosservanza dell'avviso, pericolo di ferite o danni materiali.

AVVISO

Indica consigli per l'impiego ed informazioni importanti.

Simboli sull'apparecchio

Prima della messa in funzione leggere le istruzioni per l'uso!

Indossare occhiali protettivi!

Classe di protezione II (isolato completamente)

Avvertenza per lo smaltimento dell'apparecchio dismesso (vedi pagina 45)

Per la vostra sicurezza

PERICOLO!

Prima di usare la smerigliatrice angolare, leggere e comportarsi secondo:

- queste istruzioni per l'uso,

– le «Istruzioni di sicurezza generali» per l'uso di elettroutensili, nell'accluso fascicolo (Scritti N°: 315.915),

– le regole e le norme per la prevenzione degli infortuni vigenti nel luogo d'impiego.

Questa smerigliatrice angolare è costruita secondo l'attuale stato della tecnica e le regole tecniche di sicurezza riconosciute. Tuttavia nel suo impiego possono derivare pericoli per l'incolumità e la vita dell'utilizzatore e di terzi, nonché danni alla macchina o ad altri beni materiali. La smerigliatrice angolare deve essere impiegata solo

- per l'uso regolare previsto,

- in perfetto stato tecnico di sicurezza.

Eliminare immediatamente i guasti che pregiudicano la sicurezza.

Uso regolare

Questa smerigliatrice angolare è prevista

- per l'impiego professionale nell'industria e nell'artigianato,

- per smerigliare e troncare metallo e pietra con taglio a secco; per la troncatura utilizzare una speciale cuffia di protezione da taglio,

- per l'impiego con utensili da rettifica ed accessori indicati in questo manuale o consigliati dal produttore.

Non sono ammessi per es., dischi per fresatrici a catena, lame da sega.

Avvertenze di sicurezza per smerigliatrici angolari

PERICOLO!

Leggere tutte le avvertenze di sicurezza, le istruzioni con relative illustrazioni e le specifiche fornite con l'utensile elettrico. La mancata ottemperanza alle avvertenze e alle istruzioni può dare luogo a scosse elettriche, a incendi e/o a lesioni serie. Conservare tutte le avvertenze di sicurezza e le istruzioni per poterle consultare in futuro.

Istruzioni di sicurezza generali per lavori di levigatura e troncatura

■ Utilizzare questo elettroutensile come levigatrice e troncatrice.
Osservare tutte le istruzioni di sicurezza, indicazioni, illustrazioni e dati consegnati con l'apparecchio. In caso di mancata osservanza delle istruzioni seguenti, possibilità di scossa elettrica, incendio e/o lesioni gravi.
■ Questo elettroutensile non è idoneo per la smerigliatura con carta abrasiva, per lavori con spazzole metalliche e per lucidare.
Gli impieghi, per i quali l'elettroutensile non è previsto, possono causare pericoli e lesioni.
■ Non usare accessori, che non siano stati espressamente previsti e raccomandati dal costruttore per questo elettroutensile.
Il solo fatto che l'accessorio può essere fissato a questo elettroutensile non garantisce un uso sicuro.
Il numero di giri consentito dell'utensile montato deve essere come minimo uguale al numero di giri massimo indicato sull'elettroutensile.
L'accessorio che gira ad una velocità superiore a quella consentita può frantumarsi ed essere proiettato tutt'intorno.
- Il diametro esterno e lo spessore dell'utensile montato devono corrispondere alle dimensioni indicate dell'elettROUTENSILE.
Gli utensili con caratteristiche sbagliate non possono essere schermati o controlati adeguatamente.

• Accessori con filetto riportato devono essere adatti in modo preciso alla filettatura dell'alberino. Negli accessori che vengono montati tramite flangia, il diametro del foro dell'accessorio deve corrispondere al diametro di alloggiamento della flangia. Accessori che non vengono fissati in modo preciso all'elettroutensile non ruo-tano in modo uniforme, vibrano molto forte e possono provocare la perdita del controllo.

Non impiegare utensili danneggiati. Prima di ogni utilizzo controllare i porta-utensili e gli accessori ed accertarsi che sui dischi abrasivi non vi siano scheggia-ture o creature, che il platorello non sia soggetto ad incrinature, creature o forte usura e che le spazzole metalliche non abbiano fili metallici allenta-ti oppure rotti. In caso di caduta dell'elettroutensile o dell'utensile, controllare se hanno subito danni, o montare un utensile di lavoro privo di danni. Dopo avere controllato e montato l'utensile di lavoro, allontanare le persone che sono nelle vicinanze dal piano di rotazione dell'utensile e fare girare l'apparecchio per un minuto al massimo numero di giri. In questo tempo di prova, gli utensili montati che presentano danni per lo più si rompono.

- Indossare l'equipaggiamento protettivo personale. A seconda dell'impiego, usare la protezione integrale per il viso, la protezione per gli occhi oppure occhiali protettivi.

Se necessario, indossare la maschera antipolvere, la protezione per l'udito, guanti protettivi o il grembiule speciale, che impedisce il contatto con piccole particelle di abrasivo e di materiale.

Gli occhi devono essere protetti contro corpi estranei volanti, che hanno origine in diversi impieghi. La maschera antipolvere o maschera di respirazione deve filtrare la polvere che si sviluppa durante l'impiego. In caso di lunga esposizione a forte rumore, vi è la possibilità di danni all'udito.

■ In presenza di altre persone, prestare attenzione alla loro distanza di sicurezza dalla vostra zona di lavoro.

Chiunque entri nella zona di lavoro deve indossare l'equipaggiamento protettivo personale.

Frammenti di materiale lavorato o di utensili montati che si rompono possono essere proiettati e causare anche lesioni all'esterno dell'area di lavoro diretta.

■ Quando si eseguono lavori, durante i quali l'utensile montato potrebbe toccare linee elettriche nascoste oppure il suo stesso cavo di alimentazione, afferrare l'elettroutensile solo sulle superfici di presa isolate.

Il contatto con una linea elettrica sotto tensione può mettere sotto tensione anche le parti metalliche dell'elettroutensile e provocare una scossa elettrica.

■ Tenere il cavo di alimentazione lontano da utensili montati in rotazione.

In caso di perdita del controllo dell'apparecchio, il cavo di alimentazione potrebbe essere troncato oppure potrebbe avvolgersi sull'utensile in rotazione avvicinandolo così alla vostra mano oppure al braccio.

■ Non deporre mai l'elettroutensile, prima che l'utensile montato sia completa-mente fermo.

L'utensile montato in rotazione può entrare in contatto con la superficie di appoggio, causando così la perdita del vostro controllo sull'elettroutensile.

■ Non tenere l'elettroutensile in funzione durante il trasporto.

A causa del contatto accidentale con l'utensile in rotazione il vostro abbiglia- mento s'impiglia nell'utensile e così lo avvicina e lo fa penetrare nel vostro corpo.

■ Pulire regolarmente le fessure di ventilazione dell'elettroutensile.

La ventola del motore attira la polvere nella carcassa, ed un forte accumulo di polvere metallica può causare pericoli elettrici.

■ Non usare l'elettroutensile in prossimità di materiali infiammabili.

Le scintille possono incendiare questi materiali.

■ Non usare utensili montati, che richiedono l'impiego di refrigeranti liquidi.

L'impiego di acqua o di altri liquidi di raffreddamento può causare una scossa elettrica.

Contraccolpo e corrispondenti istruzioni di sicurezza

Il contraccolpo è l'improvvisa reazione di un utensile montato in rotazione che s'incastra o si blocca, come disco abrasivo, mola a tazza, spazzola metallica ecc.

L'incastrarsi o bloccarsi provoca un arresto improvviso dell'utensile in rotazione.

A causa di ciò un elettroutensile, che non è mantenuto saldamente, subisce nel punto di arresto un'accelerazione nel senso di rotazione contrario a quello dell'utensile montato.

Se ad es. una mola s'inceppa o incastra nel pezzo, il bordo della mola immersa nel pezzo può restare incastrato e provocare così la rottura della mola o oppure un contraccolpo. La mola si avvicina in tal caso all'operatore o si allontana da lui, a seconda del senso di rotazione della mola nel punto di arresto. In tal caso le mole possono anche rompersi.

Un contraccolpo è la conseguenza di un uso errato o imperfetto dell'elettroutensile. Esso può essere impedito per mezzo di idonee precauzioni, come in seguito descritto.

■ Afferrare saldamente l'elettroutensile e assumere con il corpo e le braccia una posizione, nella quale sia possibile intercettare le forze di contraccolpo. Se disponibile, usare sempre l'impugnatura supplementare, al fine di avere il massimo controllo possibile sulle forze di contraccolpo o sulle coppie di reazione durante l'accelerazione. Attraverso idonee precauzioni, l'operatore riesce a controllare le forze di contraccolpo e di reazione.

■ Non avvicinare mai la mano agli utensili in rotazione.

In caso di contraccolpo l'utensile impiegato può raggiungere la mano.

■ Evitare con il proprio corpo la zona, verso la quale l'elettroutensile si muove in caso di un contraccolpo.

Il contraccolpo spinge l'elettroutensile in direzione opposta al senso di rotazione della mola nel punto di arresto.

■ Lavorare con precauzione particolare negli angoli, sugli spigoli vivi, ecc.

Impedire il rimbalzo o il bloccarsi dell'utensile montato sulla superficie lavorata.

L'utensile in rotazione tende ad incastrarsi in prossimità di angoli, spigoli acuti oppure in caso di rimbalzo.

Questo provoca una perdita di controllo oppure un contraccolpo.

■ Non impiegare lame per seghe a catena o lame per sega dentate.

Questi utensili provocano spesso in contraccolpo o la perdita di controllo sull'elettroutensile.

Avvertenze di sicurezza speciali per la levigatura e troncatura

• Usare esclusivamente mole approvate per questo elettroutensile e la cuffia di protezione prevista per queste mole. Le mole non previste per questo elettroutensile non possono essere adeguata-mente schermate e perciò non sono sicure.
  ■ Dischi abrasivi piegati a gomito devono essere montati in modo tale che la loro superficie abrasiva non sporga oltre il piano del bordo della cuffia di protezione. Un disco abrasivo montato in modo non corretto che sporge dal piano del bordo della cuffia di protezione non può essere schermato sufficientemente.
• La cuffia di protezione deve essere applicata in modo sicuro all'elettroutensile e deve essere regolata in mo-do tale da poter garantire il massimo possibile di sicu-rezza, questo significa che la parte dell'utensile abrasivo rivolta verso l'operatore, deve essere ridotta al minimo possibile. La cuffia di protezione protegge l'ope-ratore da frammenti, da contatto accidentale con l'utensile abrasivo nonché da scintille che possono far prendere fuoco ai vestiti.

■ Usare le mole solo per le possibilità d'impiego raccomandate. Ad esempio: non levigare mai con la superficie laterale di una mola per troncare.

Le mole per troncare sono destinate all'asportazione di materiale con il bordo della mola. L'effetto di forza laterale su questi corpi abrasivi può provocarne la rottura.

■ Usare sempre flange di serraggio prive di danni, della grandezza e forma adatte alla mola scelta.

Le flange adatte supportano la mola riducendo così il pericolo della sua rottura. Flange e mole per troncare possono essere diverse dalle flange per altri tipi di mole abrasive.

■ Non utilizzare mole consumate di elettroutensili più grandi.

Le mole per elettroutensili più grandi non sono previste per le maggiori velocità di rotazione degli elettroutensili più piccoli e possono rompersi.

Ulteriori avvertenze di sicurezza speciali per la troncatura

■ Evitare il bloccaggio del disco da taglio oppure una pressione di spinta eccessiva. Non eseguire tagli eccessivamente profondi.

Un sovraccarico del disco da taglio aumenta la sollecitazione su di esso e la sua tendenza ad inclinarsi o bloccarsi e di conseguenza la possibilità di un contraccolpo o della rottura del corpo abrasivo.

■ Mantenersi a distanza dalla zona avanti e dietro al disco da taglio in rotazione.

Quando muovete il disco da taglio nel pezzo con movimento in allontanamento dal vostro corpo, in caso di un rimbalzo l'elettroutensile può essere scaraventato direttamente verso di voi con il disco in rotazione.

Se il disco si blocca o se interrompete il lavoro, spegnete l'elettroutensile e mantenetelo in posizione sul pezzo finché il disco non si è completamente fermato.

Non cercate mai di estrarre il disco ancora in rotazione dall'interno del taglio, altrimenti vi è pericolo di un contraccolpo. In caso di bloccaggio accertare ed eliminare la causa.

Non riaccendere l'elettroutensile quando il disco è ancora nell'interno del pezzo. Attendere che il disco da taglio abbia raggiunto la massima velocità, prima di riprendere con precauzione il taglio. Altrimenti il disco può incepparsi, saltare fuori dal pezzo o causare un contraccolpo.
■ Per evitare il rischio di contraccolpo a causa dell'incepparsi del disco da taglio, sostenere le piastre o i grandi pezzi lavorati.

I pezzi grandi possono flettersi sotto il loro stesso peso. Il pezzo deve essere sostenuto sui entrambi i lati del disco da taglio, vale a dire sia in prossimità del taglio sia dei bordi.

■ Prestare molta attenzione nei «tagli a tasca» in esistenti pareti o in altre zone non visibili.

Il disco da taglio durante l'immersione, nel taglio di tubazioni del gas o dell'acqua, di condutture elettriche o di altri oggetti può provocare un contraccolpo.

Ulteriori avvertenze di sicurezza

■ La tensione di rete e l'indicazione di tensione sulla targhetta d'identificazione devono coincidere.
■ Premere l'arresto dell'alberino solo quando l'utensile di rettifica è fermo.

Rumore e vibrazione

i AVVISO

I valori per il livello di rumore stimato A ed i valori totali di vibrazione risultano dalla tabella „Dati tecnici“.

I valori di rumore e vibrazione sono stati rilevati secondo EN 60745.

PRUDENZA!

I valori di misura indicati sono validi solo per apparecchi nuovi. Nell'impiego quotidiano i valori di rumore e vibrazione cambiano.

i AVVISO

Il livello di vibrazioni indicato in queste istruzioni è stato misurato conformemente ad un procedimento di misura standardizzato in EN 60745 e può essere utilizzato per il confronto tra elettroutensili.

Esso è idoneo anche per una valutazione temporanea della sollecitazione da vibrazioni. Il livello di vibrazioni indicato rappresenta gli impieghi principali dell'elettro-utensile. Se tuttavia l'elettroutensile viene impiegato per altri usi, con diverso utensile montato o manutenzione insufficiente, il livello di vibrazioni può differire.

Questo può aumentare notevolmente la sollecitazione da vibrazioni per tutta la durata del lavoro.

Per un'esatta stima della sollecitazione da vibrazioni si devono considerare anche i tempi, nei quali l'apparecchio è spento oppure è in funzione, ma non è effettivamente impiegato. Questo può ridurre notevolmente la sollecitazione da vibrazioni per tutto il periodo di lavoro.

Per proteggere l'operatore dall'effetto delle vibrazioni, stabilire misure di sicurezza aggiuntive, come ad esempio: manutenzione dell'elettroutensile e degli utensili impiegati, riscaldamento delle mani, organizzazione delle procedure di lavoro.

PRUDENZA!

In caso di pressione acustica superiore a 85 dB(A) indossare la protezione acustica.

Dati tecnici

		L 8-11 115 L	8-11 125 LE	9-11 125
Tipo di apparecchio Smerigliatrice angolare
Max. ∅ utensile di rettifica	mm	115 125
Spessore utensile di rettifica	mm	1–6
Foro di montaggio	mm	22,23
Filettatura del mandrino M14
Giri	rpm.	11.500 11.500 6.000–11.500
Potenza assorbita	W	800 800 900
Potenza resa	W	450 450 600
Peso secondo la „EPTA-procedure 1/2003“ (senza cavo)	kg	1,5 1,5 1,5
Classe di protezione		II/☐
Livello rumore stimato A conforme alla norma EN 60745 (vedi «Rumore e vibrazione»):
Livello di pressione acustica L_pA	dB(A)	86,4 86,4	87
Livello di potenza acustica L_WA	dB(A)	97,4 97,4	98
Insicurezza K	db	3,0
Valore totale di vibrazione conforme alla norma EN 60745 (vedi «Rumore e vibrazione»):
Valore di emissione a_h nella rettifica di superfici	m/s ^2	7,7 7,7 8,5
Valore di emissione a_h nella troncatura	m/s ^2	3,0 3,0 3,0
Insicurezza K	m/s ^2	1,5

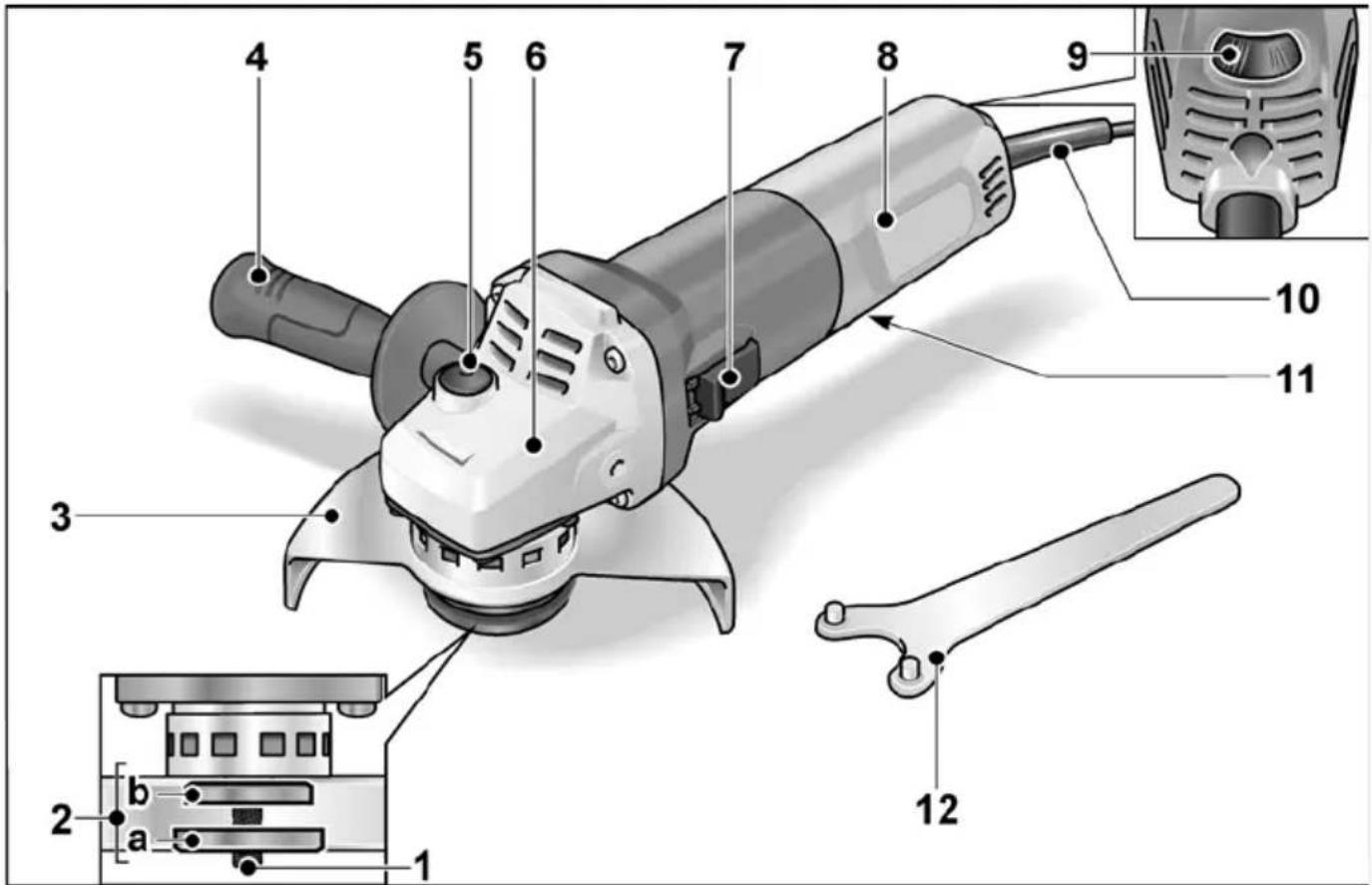

Guida rapida

In questo libretto di istruzioni sono descritti diversi elettroutensili. La rappresentazione grafica può differire nei dettagli dall'elettroutensile acquistato.

b Flangia di serraggio

3 Cuffia di protezione

Regolabile senza attrezzi con

12 posizioni di arresto a 360°.

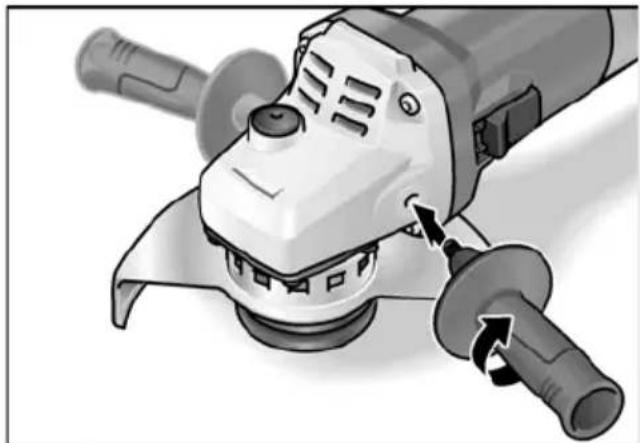

Impugnatura montabile a sinistra

edestra.

5 Arresto alberino

Per bloccare l'alberino nella sostitu-

zione dell'utensile di rettifica.

6 Testa ingranaggi

Con uscita aria e freccia per il senso

di rotazione.

7 Bilico dell'interruttore

Per accendere e spegnere.

Con posizione di arresto per servizio continuo.

8 Impugnatura posteriore

9 Rotella di regolazione per

preselezione velocità

(solo LE 9-11 125)

10 Cavo d'alimentazione 4,0 m con spina

11 Targhetta d'identificazione

(non rappresentato)

12 Chiave a pioli

Istruzioni per l'uso

PERICOLO!

Prima di qualsiasi lavoro alla smerigliatrice angolare, estrarre la spina d'alimentazione.

Prima della messa in funzione

Disimballare la smerigliatrice angolare e controllare la completezza della fornitura e l'eventuale presenza di danni di trasporto.

Montare la cuffia di protezione

PERICOLO!

Nei lavori di sgrosso e troncatura non lavorare mai senza cuffia di protezione.

Per la troncatura utilizzare una speciale cuffia di protezione da taglio.

■ Estrarre la spina d'alimentazione.

■ Applicare la cuffia di protezione (1.). I naselli della cuffia di protezione devono entrare nelle apposite sedi della flangia.
■ Ruotare la cuffia di protezione in senso orario (2.).
La rotazione è possibile in un solo senso!
■ Smontaggio nell'ordine inverso.

Montare la maniglia

È vietato l'uso dell'elettroutensile privo di impugnatura.

Fissare/sostituire l'utensile

■ Estrarre la spina d'alimentazione.

Montare la mola

■ Premere e mantenere premuto l'arresto dell'alberino (1.).
■ Con la chiave a pioli svitare il dado di serraggio dall'alberino in senso antiorario e smontarlo (2.).

■ Inserire la mola nella posizione corretta.
■ Avvitare sull'alberino il dado di serraggio con il collare rivolto verso l'alto.

■ Premere l'arresto dell'alberino e manti- nerlo premuto.
■ Stringere il dado di serraggio con la chiave a pioli.
■ Eseguire una prova di funzionamento, per controllare il serraggio centrato dell'utensile.

Prova di funzionamento

■ Inserire la spina d'alimentazione nella presa.
■ Accendere la smerigliatrice angolare con l'interruttore a bilico (senza arrestarlo) e tenere la smerigliatrice in funzione per ca. 30 secondi. Controllare eventuali squilibri e vibrazioni.
■ Spegnere la smerigliatrice angolare.

Accendere e spegnere

Servizio discontinuo senza arresto del bilico

■ Spingere il bilico dell'interruttore verso avanti e mantenerlo.
■ Per spegnere rilasciare il bilico dell'interruttore.

Servizio continuo con arresto del bilico

■ Spingere il bilico dell'interruttore verso avanti (1.) ed arrestarlo con una pressione sull'estremità anteriore (2.).

■ Per spegnere, sbloccare il bilico dell'interruttore premendo sull'estremità posteriore.

i AVVISO

Dopo un'interruzione dell'alimentazione elettrica, l'apparecchio rimasto acceso non si rimette in funzione.

Preselezione del numero di giri (solo LE 9-11 125)

Per la regolazione del numero di giri di lavoro, disporre la rotella di regolazione sul valore desiderato.

PRUDENZA!

Pericolo di ferite a causa di distruzione dell'utensile. Utilizzare utensili adeguati al compito di lavoro.

i AVVISO

In caso di sovraccarico o surriscaldamento in servizio continuo, l'apparecchio riduce automaticamente la velocità di rotazione, finché non si è raffreddato a sufficienza.

Spostare la cuffia di protezione

Per l'adattamento al lavoro da svolgere, la cuffia di protezione è regolabile senza l'uso di attrezzi in 12 posizioni di arresto su 360°.

PRUDENZA!

Pericolo di ferite! Indossare guanti protettivi.

■ Estrarre la spina d'alimentazione.

■ Ruotare la cuffia di protezione in senso opposto alla freccia del senso di rotazione sulla testa ingranaggio, fino alla posizione necessaria.

Istruzioni per il lavoro

AVVISO

Dopo lo spegnimento l'utensile di rettifica continua a ruotare brevemente per inerzia.

Rettifica di sgrosso

PERICOLO!

Per la rettifica di sgrosso non usare mai mole per troncare.

- Per la migliore asportazione, angolo d'incidenza 20°–40°.

- Muovere la smerigliatrice angolare con moderata pressione in avanti e indietro. Ciò facendo il pezzo non si riscalda eccessivamente e non subentrano alterazioni di colore; inoltre non si formano rigature.

Taglio con la mola

PERICOLO!

Per la troncatura utilizzare una speciale cuffia di protezione da taglio.

Vedi il catalogo accessori del produttore.

– La smerigliatrice angolare deve lavorare sempre in rotazione discorde.

Altrimenti sussiste pericolo di salto incontrollato fuori dalla fessura di taglio.

– Non premere, non inclinare lateralmente, non oscillare.

- Adeguare l'avanzamento al tipo di materiale da lavorare: quanto più duro, tanto più lentamente.

Altre informazioni sui prodotti del produttore www.flex-tools.com.

Manutenzione e cura

PERICOLO!

Prima di qualsiasi lavoro alla smerigliatrice angolare, estrarre la spina d'alimentazione.

Pulizia

PERICOLO!

Nella lavorazione di metalli, in caso d'impiego in condizioni estreme, nell'interno della carcassa può accumularsi polvere conduttrice. Pregiudizio per l'isolamento protettivo! Collegare la machina tramite un interruttore differenziale (corrente di scatto 30 mA).

Pulire regolarmente l'apparecchio elefessure di ventilazione.

La frequenza dipende dal materiale lavorato e dalla durata dell'uso.

Soffiare regolarmente con aria compressa secca l'interno della carcassa con il motore.

Spazzole di carbone

La smerigliatrice angolare è dotata di spazzole di carbone di sicurezza.

Quando il limite di usura delle spazzole è stato raggiunto, la smerigliatrice angolare si disinserisce automaticamente.

AVVISO

Per la sostituzione usare solo parti originali del produttore. In caso di uso di prodotti d'altra provenienza si estinguono i doveri di garanzia del produttore.

Attraverso le aperture di entrata aria posteriori si può osservare lo scintillio delle spazzole durante il funzionamento.

Se lo scintillio è eccessivo, spegnere immediatamente la smerigliatrice angolare.

Affidare la smerigliatrice angolare ad un'officina del servizio assistenza clienti autorizzata dal produttore.

Meccanismo

AVVISO

Durante il periodo di garanzia, non svitare le viti sulla testa ingranaggi.

In caso d'inosservanza si estinguono i doveri di garanzia del produttore.

Riparazioni

Fare eseguire le riparazioni esclusivamente da un'officina del servizio assistenza clienti autorizzata dal produttore.

Ricambi ed accessori

Per altri accessori, specialmente utensili di rettifica, consultare i cataloghi del produttore.

Per i disegni esplosi e le liste dei ricambi consultare il nostro sito:

www.flex-tools.com

Istruzioni per la rottamazione e lo smaltimento

PERICOLO!

Rendere inservibili gli apparecchi fuori uso eliminando il cavo d'alimentazione.

Solo per paesi dell'UE

Non gettare elettroutensili nei rifiuti domestici!

Secondo la Direttiva europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche e sua conversione nel diritto nazionale, gli elettroutensili dimessi devono essere raccolti separatamente ed avviati ad un riciclaggio ecologico.

AVVISO

Informarsi presso il rivenditore specializzato sulle possibilità di rottamazione.

Conformità C€

Dichiariamo sotto nostra esclusiva responsabilità, che il prodotto descritto sotto «Dati tecnici» è conforme alle seguenti norme o documenti normativi:

EN 60745 ai sensi delle disposizioni

delle direttive 2014/30/UE,

2006/42/CE, 2011/65/UE.

Il responsabile della documentazione tecnica:

Esclusione della responsabilità

Il produttore ed il suo rappresentante non rispondono di danni e lucro cessante derivanti da interruzione dell'esercizio dell'attività causata dal prodotto o da impossibilità d'utilizzazione del prodotto. Il costruttore ed il suo rappresentante non rispondono di danni causati da uso improprio o in combinazione con prodotti di altri produttori.

Índice
