Tipo de produto	Esmerilhadeira angular
Marca	Flex
Modelo	LE 9-11 125
Diâmetro máx. da ferramenta	125 mm

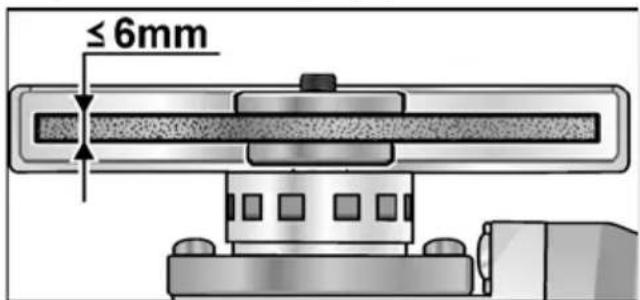

Espessura da ferramenta de esmerilhamento	1 - 6 mm
Furo do receptáculo	22,23 mm
Rosca do eixo	M14
Velocidade em vazio (com pré-ajuste)	6 000 - 11 500 rpm
Potência absorvida	900 W
Potência de saída	600 W
Peso (sem cabo)	1,5 kg
Classe de proteção	II (dupla isolação)
Nível de pressão acústica (LpA)	87 dB(A)
Nível de potência sonora (LWA)	98 dB(A)
Vibrações (esmerilhamento de superfície)	8,5 m/s²
Vibrações (corte)	3,0 m/s²
Tampa de proteção	Ajustável sem ferramenta em 12 posições, 360°
Punho	Montável à esquerda ou à direita
Interruptor	Tipo balanço com trava de manutenção ligada
Roda de pré-ajuste de velocidade	Sim (para este modelo)
Cabo de alimentação	4,0 m com plugue macho
Travamento do eixo	Sim, para troca de ferramenta
Manutenção	Limpeza regular das aletas, substituição das escovas de carvão

Perguntas frequentes - LE 9-11 125 Flex

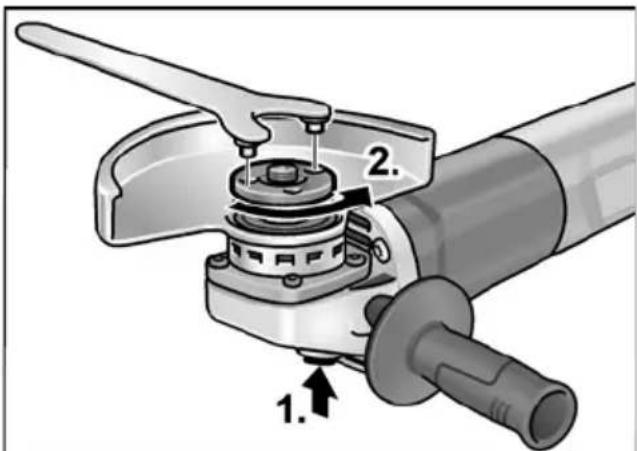

Como trocar o disco de esmerilhamento na Flex LE 9-11 125 ?

Desconecte primeiro o aparelho. Pressione o dispositivo de travamento do eixo (marcação 5) e mantenha-o pressionado. Usando a chave de pinos (marcação 12), solte a porca de aperto girando no sentido anti-horário. Remova a porca e o disco usado. Coloque o novo disco de esmerilhamento (espessura máx. 6 mm) no eixo. Reaparafuse a porca com o colar para cima e aperte firmemente com a chave enquanto mantém o travamento do eixo. Faça um teste em vazio de cerca de 30 segundos para verificar se o disco gira centrado.

Como ajustar a velocidade na esmerilhadeira Flex LE 9-11 125 ?

O modelo LE 9-11 125 é equipado com uma roda de pré-ajuste de velocidade (marcação 9) localizada no punho traseiro. Gire a roda para o número desejado (de 1 a 6) para adaptar a velocidade à tarefa (por exemplo, velocidade alta para desbaste, mais baixa para trabalho de precisão). A faixa de velocidade é de 6 000 a 11 500 rpm. Atenção: em caso de sobrecarga, o aparelho reduz automaticamente sua velocidade até esfriar.

Quais são as precauções de segurança essenciais a serem tomadas ?

Use sempre óculos de proteção e protetor auricular se o nível de som ultrapassar 85 dB(A). Utilize uma tampa de proteção adequada (obrigatória para esmerilhamento e corte). Mantenha pessoas afastadas. Nunca trabalhe sem o punho. Verifique se a tensão da rede corresponde à da placa de identificação. Não bloqueie as aletas de ventilação. Após uma queda de energia, o aparelho não reinicia automaticamente.

O que fazer em caso de superaquecimento da esmerilhadeira ?

Se o aparelho superaquecer em funcionamento contínuo, ele reduz automaticamente sua velocidade até esfriar. Pare então a ferramenta, desconecte-a e deixe esfriar por pelo menos 15 minutos. Limpe as aletas de ventilação para evitar acúmulo de poeira condutiva. Evite sobrecargas prolongadas. Se o problema persistir, entre em contato com um serviço autorizado.

Como limpar a esmerilhadeira Flex LE 9-11 125 ?

Antes de qualquer limpeza, desconecte o plugue. Limpe regularmente o exterior e as aletas de ventilação com um pano seco ou ar comprimido seco. Para o interior da caixa e o motor, use ar comprimido seco. Após trabalho intensivo em metais, use um disjuntor diferencial de 30 mA para evitar riscos elétricos devido à poeira condutiva.

Quando é necessário substituir as escovas de carvão ?

As escovas de carvão se desgastam com o tempo. Quando atingem um certo limite de desgaste, o motor não liga mais. A esmerilhadeira desliga automaticamente. Substitua-as apenas por peças originais Flex. Para acessar as escovas, recorra a uma oficina autorizada. Nunca substitua as escovas você mesmo se não for qualificado.

Posso usar esta esmerilhadeira para cortar ?

Sim, mas apenas com uma tampa protetora especial para corte (não fornecida de série). Nunca use a tampa de esmerilhamento padrão para corte. Siga as instruções de segurança específicas: evite prender o disco, não aplique pressão excessiva, apoie peças grandes. Nunca corte com o lado do disco.

Como funciona o travamento do eixo ?

O dispositivo de travamento do eixo (marcação 5) permite travar o eixo para trocar a ferramenta. Pressione-o apenas quando a esmerilhadeira estiver parada. Mantenha-o pressionado enquanto aperta ou solta a porca de aperto com a chave de pinos. Nunca acione-o com o motor girando, pois pode danificar o aparelho.

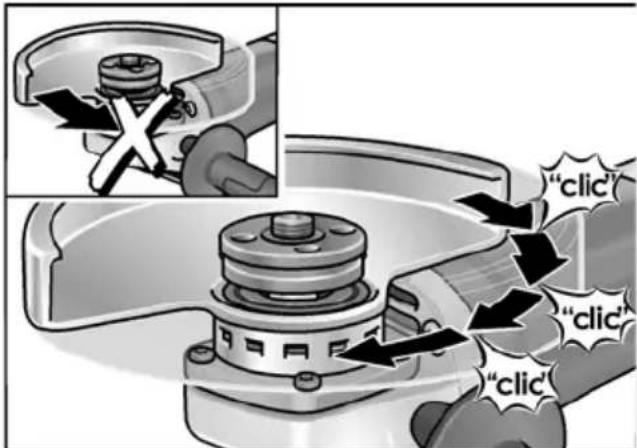

Como montar a tampa de proteção ?

Desconecte o aparelho. Coloque a tampa de proteção (marcação 1) no flange alinhando as saliências da tampa com os rebaixos do flange. Gire a tampa no sentido horário até que ela encaixe. Para removê-la, gire no sentido anti-horário. A tampa é ajustável sem ferramenta em 12 posições (360°). Ela deve estar sempre montada para esmerilhamento e corte.

O que fazer se o aparelho não reiniciar após uma queda de energia ?

A esmerilhadeira possui uma proteção contra reinicialização: após uma queda de energia (ou desconexão), ela não reinicia, mesmo se o interruptor estiver na posição ligada. Para reiniciar, primeiro coloque o interruptor na posição desligado (pressione a parte traseira), depois empurre-o para frente. Se o aparelho ainda não ligar, verifique a tomada e o cabo de alimentação.

MANUAL DE UTILIZADOR LE 9-11 125 Flex

Para sua segurança ..... 57

Ruído e vibração ..... 61

Panorâmica da máquina 63

Instruções de utilização ..... 64

Manutenção e tratamento ..... 66

Indicações sobre reciclagem ..... 67

Conformidade C€....67

Exclusão de responsabilidades ..... 67

Símbolos utilizados

AVISO!

Caracteriza um perigo imediato e eminente. A não observação da indicação, pode implicar morte ou ferimentos muito graves.

ATENÇÃO!

Caracteriza uma situação possivelmente perigosa. A não observação da indicação, pode implicar ferimentos ou prejuízos materiais.

INDICAÇÃO

Caracteriza conselhos para utilização e informações importantes.

Símbolos no aparelho

Antes da colocação em funcionamento, leia as Instruções de serviço!

Usar óculos de proteção!

Classe de protecção II (completamente isolado)

Indicações sobre reciclagem para o aparelho usado (ver a pág. 67)

Para sua segurança

AVISO!

Antes da utilização da rebarbadora, ler:

• estas Instruções de serviço,
• as instruções gerais de segurança, para utilização com ferramentas eléctricas na documentação anexa (Textos n.: 315.915),
• as regras e as normas em vigor para prevenção contra acidentes no local de utilização.

Esta rebarbadora foi construída de acordo com o estado actual da técnica e as regras técnicas de segurança reconhecidas.

No entanto, na sua utilização, podem existir danos para o utilizador ou terceiros, ou danos na máquina ou noutros bens.

A rebarbadora só deve ser utilizada
– de acordo com as disposições legais,
- em perfeita situação de segurança técnica.

As anomalias que prejudiquem a segurança devem ser imediatamente eliminadas.

Utilização de acordo com as disposições legais

Esta rebarbadora foi concebida

• para utilização profissional na indústria e em oficinas,
• para desbastar e cortar metais e pedras em corte a seco; para cortar, deve ser utilizada uma capa especial de protecção de corte,
• para aplicação com ferramenta de polir e acessório que seja indicado nestas instruções ou que seja recomendado pelo fabricante.

Não são autorizados, p. ex. discos de fresar de corrente, folhas de serra.

Indicações de segurança para rebarbadoras

AVISO!

Leia todas as indicações de segurança, instruções, figuras e especificações fornecidas com a ferramenta elétrica.

Negligências no respeito pelas indicações de segurança podem ter como consequência um choque eléctrico, incêndio e/ou ferimentos graves. Guarde todas as indicações de segurança e instruções para o futuro.

Advertências gerais de segurança para lixar normal e rectificar

■ Esta ferramenta eléctrica deve ser utilizada como lixadora e como máquina rectificadora. Respeitar todas as indicações de segurança, instruções, apresentações e dados fornecidos juntamente com o aparelho.

Se as instruções seguintes não forem respeitadas, podem ser surgir choques eléctricos, incêndios e/ou ferimentos graves.

■ Esta ferramenta eléctrica não é própria para lixar com lixa de papel, para trabalhar com escovas de arame e para polir. Utilizações para as quais a ferramenta eléctrica não está prevista podem provocar perigos e ferimentos.

- Não utilizar qualquer acessório que não tenha sido previsto e recomendado especialmente pelo fabricante para esta ferramenta eléctrica.

Só porque foi possível fixar o acessório na sua ferramenta eléctrica, isso não garante uma utilização com segurança.

- A rotação permitida para a ferramenta de utilização tem, no mínimo, que ser tão elevada como a rotação máxima indicada na própria ferramenta eléctrica. Um acessório que gire com uma rotação superior à recomendada pode partir-se e ser projectado em várias direcções.

- Diâmetro exterior e espessura da ferramenta de utilização têm que corresponder às indicações de medidas referidas na ferramenta eléctrica.

Ferramentas mal dimensionadas podem não ser suficientemente protegidas ou controladas.

- Ferramentas de trabalho com encaixe roscado devem caber exactamente na rosca do veio de rectificação. Para ferramentas de trabalho montadas com flange é necessário que o diâmetro do furo da ferramenta de trabalho tenha as dimensões apropriadas para o flange.

Ferramentas de trabalho, que não são fixas exactamente na ferramenta eléctrica, giram de forma irregular, vibram fortemente e podem levar à perda de controlo.

- Nunca usar ferramenta danificadas. Antes de cada utilização deverá controlar as ferramentas de trabalho, e verificar se por exemplo os discos abrasivos apresentam fissuras e estilhaços, se pratos abrasivos apresentam fissuras, se há desgaste ou forte atrição, se as escovas de arame apresentam arames soltos ou quebrados. Se a ferramenta eléctrica ou a ferramenta de adaptação sofrer uma queda, verificar se alguma delas apresenta danos ou utilizar outra ferramenta livre de danos. Depois de ter sido controlada e aplicada a ferramenta, o operador e, eventualmente, outras pessoas, devem manter-se fora da área da ferramenta em rotação e deixar o aparelho funcionar com a rotação máxima durante um minuto. As ferramentas danificadas partem-se na maioria das vezes durante este tempo de teste.

- Utilizar equipamento de segurança pessoal. De acordo com a utilização usar protecção total da face, protecção para os olhos e óculos de protecção. Se for considerado conveniente, utilizar máscara para o pó, protecção para os ouvidos, luvas de protecção ou aventais especiais que mantém afastadas pequenas partículas de lixa e de material.

Os olhos devem estar protegidos contra corpos estranhos projectados, o que pode acontecer em diversas situações de utilização do aparelho.

Máscaras para o pó e de respiração têm que filtrar o pó provocado durante a utilização. Se o operador estiver sujeito a ruído intenso e prolongado, pode sofrer danos de audição.

■ Tomar atenção relativamente a uma distância de segurança entre outras pessoas e o seu local de trabalho.
Qualquer pessoa que entre na zona de trabalho tem que usar equipamento de protecção pessoal.
Pedaços de material da obra ou ferramentas partidas podem ser projectados e provocar ferimentos, mesmo distanciados do local de trabalho directo.
■ Segurar o aparelho somente pelas superfícies de manipulação isoladas, quando se executam trabalhos, nos quais a ferramenta pode encontrar cabos eléctricos ocultos ou o próprio cabo de alimentação de corrente.
O contacto com um cabo sob tensão pode também colocar componentes metálicos do aparelho sob tensão e provocar um choque eléctrico.
■ Manter o cabo de rede afastado de ferramentas em rotação.
Se o operador perder o controlo do aparelho, o cabo de rede pode ser cortado ou colhido e a mão ou o braço do operador podem ser atingidos pela ferramenta em rotação.
■ Nunca pousar o aparelho antes da ferra- menta estar completamente parada.
A ferramenta em rotação pode entrar em contacto com a superfície de assento, o que pode provocar a perda de controlo do aparelho.
- Não deixar a ferramenta eléctrica funcionar enquanto esta é transportada.
O vestuário do operador pode, por contacto ocasional, ser captado pela ferramenta em rotação e provocar-lhe ferimentos graves.
■ Limpar regularmente as ranhuras de ventilação da ferramenta eléctrica.
A turbina do motor aspira pó para o interior do aparelho e uma forte acumulação de pó com teor de metal pode provocar perigo de choque eléctrico.
- Não utilizar a ferramenta eléctrica nas proximidades de materiais inflamáveis. Faíscas podem inflamar estes materiais.

- Não utilizar ferramentas que exijam agentes de refrigeração líquidos. A utilização de água ou outros agentes de refrigeração líquidos pode provocar choques eléctricos.

Contragolpe e instruções de segurança correspondentes

Contragolpe é a reacção repentina em consequência de uma prisão ou bloqueio de uma ferramenta em rotação, como discos de lixar, pratos de lixar, escovas de arame etc. Prisão ou bloqueio dá origem a uma paragem abrupta da ferramenta em rotação. Devido a isso, uma ferramenta eléctrica descontrolada é acelerada, no ponto de bloqueio, contra o sentido de rotação da ferramenta de utilização. Se, p. ex., um disco de lixar prender ou bloquear na peça em processamento, significa que a aresta do disco de lixar que penetra na peça pode encravar e, devido a isso, o disco de lixar partir ou provocar um contragolpe.

O disco de lixar movimenta-se, então, na direcção do operador ou afastando-se deste, dependente do sentido de rotação no ponto de bloqueio. Devido a isso, os discos de lixar podem também partir-se. Um contragolpe é a consequência de uma utilização errada ou defeituosa da ferramenta eléctrica. Ele pode ser evitado através de medidas de precaução adequadas, conforme descrito a seguir.

■ Manter a ferramenta eléctrica bem presa e colocar o corpo e os braços numa posição, em que as forças do contragolpe possam ser suportadas. Utilizar sempre o punho adicional, caso esteja disponível, para ter o máximo controlo possível sobre as forças do contragolpe ou momentos de reacção no funcionamento do aparelho em rotação elevada.
O operador pode dominar as forças de contragolpe e de reacção com medidas de precaução adequadas.

■ Nunca colocar as mãos na proximidade de ferramentas em rotação.

A ferramenta em utilização pode movimentar-se contra as mãos do operador em caso de contragolpe.

■ Evite, com o seu corpo, o espaço onde a ferramenta eléctrica é movimentada no caso dum contragolpe.

O contragolpe movimenta a ferramenta eléctrica no sentido contrário ao movimento do disco de lixar no ponto de bloqueio.

- Trabalhar com precaução redobrada em esquinas, cantos aguçados etc. Evitar que ferramentas de utilização ressaltem da peça a trabalhar e se en cravem.

A ferramenta em rotação tem tendência para encravar em cantos, arestas aguçadas ou se fizer ricochete. Isto provoca uma perda de controlo ou um contragolpe.

- Não utilizar lâminas de serra de corrente ou de dentes.

As ferramentas deste tipo provocam frequentemente um contragolpe ou a perda de controlo sobre a ferra- menta eléctrica.

Instruções especiais de segurança para lixar e para rectificar

- Utilizar exclusivamente os rebolos de lixar homologados para a sua ferra- menta eléctrica e a tampa de protecção prevista para este rebolo de lixar.

Rebolos de lixar não previstos para esta ferramenta eléctrica podem não estar suficientemente protegidos e não são seguros.

■ Rebolos acotovelados devem ser montados de modo que a sua superfície rectificadora não sobressaia do nível da borda da cobertura de protecção.

Um rebolo montado de forma incorrecta, que sobressai do nível da borda da cobertura de protecção, não pode ser suficientemente protegido.

- A tampa de protecção deve ser firmemente aplicada na ferramenta eléctrica e fixa, de modo que seja alcançado um máximo de segurança, ou seja, que apenas uma mínima parte do rebolo aponte abertamente na direcção do operador.

A tampa de protecção ajuda a proteger a pessoa, que está a operar a máquina, contra estilhaços, contacto acidental com o rebolo, e contra faíscas que possam incendiar as roupas.

• Os rebolos de lixar só podem ser utilizados nas possibilidades de aplicação recomendadas. Por exemplo: Nunca lixar com a superfície lateral de um disco de corte.
  Os discos de corte estão preparados para cortar o material com a aresta do disco. Um efeito de força lateral sobre este rebolo de lixar pode parti-lo.
• Utilizar sempre flanges de aperto intactos, com o tamanho e a forma correctos, para o disco de lixar por si seleccionado. Flanges adequados apoiam o disco de lixar e, por isso, reduzem o perigo da sua ruptura. Os flanges para discos de corte podem ser diferentes dos flanges para outros discos de lixar.
• Nunca utilizar discos de lixar desgastados de ferramentas eléctricas maiores. Os discos de lixar para ferramentas eléctricas maiores não estão preparados para as rotações mais elevadas de ferramentas eléctricas mais pequenas e podem quebrar.

Outras instruções especiais de segurança para rectificar

■ Evitar o bloqueio do disco de corte ou uma pressão de encosto demasiado elevada. Não executar cortes demasiado profundos.

Uma sobrecarga do disco de corte aumenta o esforço a que este está sujeito e a sua tendência para encravar ou bloquear e, assim, a possibilidade de um contragolpe ou o quebrar do corpo de corte.

■ Evitar a zona circundante ao disco de corte em rotação.

Se o disco de corte se afastar da peça a trabalhar, pode acontecer que, no caso de um contragolpe, a ferramenta eléctrica, com o disco em rotação, se lance directamente contra si.

■ Se o disco de corte encravar ou V. interromper o trabalho, deverá desligar o aparelho e segurá-lo calmamente até que o disco pare completamente. Nunca tentar retirar do corte o disco de corte em rotação, pois pode surgir um contragolpe. Verificar e eliminar a causa do disco encravar.
- Não voltar a ligar a ferramenta eléctrica, enquanto ela se encontrar inserida na peça. Deixar o disco de corte atingir a rotação máxima e só depois prosseguir com o corte.

Caso contrário, o disco pode encravar, saltar para fora da ferramenta ou provocar um contragolpe.

■ Seja particularmente prudente ao executar «cortes de bolso» em paredes já existentes ou noutras zonas não reconhecíveis.

O disco de corte penetrante, ao cortar canalizações para gás e água, cabos eléctricos ou outros objectos, pode provocar um contragolpe.

■ Apoiar as placas ou as grandes peças a trabalhar, para reduzir o risco de um contragolpe, devido ao disco de corte entalado.

Peças grandes podem curvar sob o seu próprio peso. A peça a trabalhar deve estar apoiada de ambos os lados, quer na proximidade do corte quer também junto à aresta.

Outras instruções de segurança

■ A tensão da rede e a indicação de tensão na chapa de características têm que ser coincidentes.
■ O bloqueio do veio só deve ser activado com a ferramenta abrasiva completamente parada.

Ruído e vibração

INDICAÇÃO

Consultar os valores do nível de ruído avaliado com A e os valores totais das vibrações na tabela «».

Os valores de ruído e de vibração foram apurados de acordo com a EN 60745.

ATENÇÃO!

Os valores de medição indicados são válidos para aparelhos novos.

Na utilização diária alteram-se os valores de ruído e de oscilação.

INDICAÇÃO

O nível de vibrações indicado nestas instruções foi medido em conformidade com um processo de medição normalizado na EN 60745 e pode ser utilizado para a comparação de ferramentas eléctricas entre si. Este processo também é adequado para uma estimativa provisória da carga das vibrações.

O nível de vibrações indicado representa as principais utilizações das ferramentas eléctricas. Se, no entanto, a ferramenta eléctrica for aplicada noutras situações com ferramentas diferentes ou com insuficiente manutenção, o nível de vibrações também pode ser diferente. Isto pode aumentar claramente a carga das vibrações durante o período global de trabalho.

Para uma estimativa exacta da carga das vibrações, devem, também, ser considerados os tempos, durante os quais o aparelho está desligado ou, embora estando a funcionar, não está, de facto, em utilização. Isto pode reduzir claramente a carga das vibrações durante o período global de trabalho.

Determinar medidas de segurança adicionais para protecção do utilizador do efeito das vibrações, como, por exemplo:

Manutenção da ferramenta eléctrica e das ferramentas aplicadas, manutenção das mãos quentes, organização dos ciclos de trabalho.

ATENÇÃO!

Com um nível de pressão acústica superior a 85 dB(A), deve ser usado um protector para os ouvidos.

		L 8-11 115 L	8-11 125 LE	9-11 125
Tipo do aparelho Rebarbadora
∅ máx. da ferramenta abrasiva	mm	115 125
Espessura da ferramenta abrasiva	mm	1-6
Furo do porta ferramentas	mm	22,23
Rosca do veio M14
Rotações	rpm	11.500 11.	500 6.000-11.	500
Potência absorvida	W	800 800	900
Potência útil	W	450 450	600
Peso de acordo com „EPTA Procedure 01/2003“ (sem cabo)	kg	1,5 1,5 1,5
Classe de protecção		II/☐
Nível de ruído avaliado com A de acordo com a EN 60745 (ver «Ruído e vibração»):
Nível de pressão acústica L_pA	dB(A)	86,4 86,4	87
Nível de potência acústica L_WA	dB(A)	97,4 97,4	98
Insegurança K	db	3,0
Valor total das vibrações conforme a EN 60745 (ver «Ruído e vibração»):
Valor de emissão a_h ao lixar superfícies	m/s2	7,7 7,7 8,5
Valor de emissão a_h durante a operação de corte	m/s2	3,0 3,0 3,0
Insegurança K	m/s2	1,5

Panorâmica da máquina

Neste manual são descritas várias ferra-mentas eléctricas. As representações gráfico-cas podem divergir da ferramenta eléctrica adquirida no que diz respeito a detalhes.

Ajustável sem ferramenta

com 12 encaixes em 360°.

Punho com montagem possível

à esquerda e à direita.

5 Bloqueio do veio

Para fixação do veio na mudança

da ferramenta.

6 Cabeça de engrenagem

Com saída de ar e seta indicadora

do sentido das rotações.

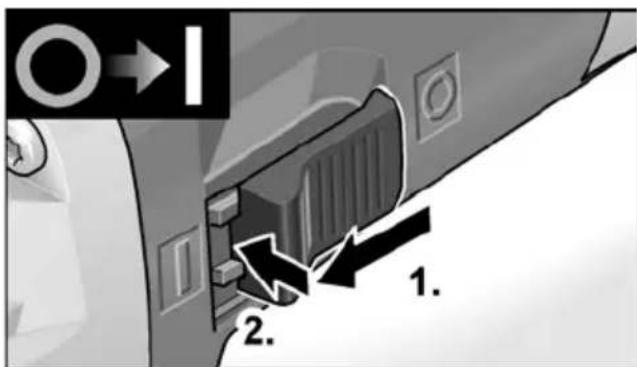

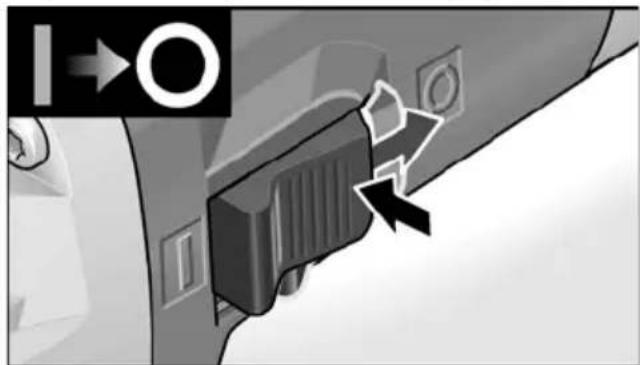

7 Interruptor basculante

Para ligar e desligar a máquina.

Com posição de encaixe para funcionamento contínuo.

8 Punho traseiro

9 Volante de ajuste para prévia selecção das rotações (só na LE 9-11 125)

10 Cabo de rede com 4,0 m e com ficha de ligação à rede

Instruções de utilização

AVISO!

Antes de quaisquer trabalhos na rebarbadora, desligue a ficha da tomada.

Antes da colocação em funcionamento

Desembalar a rebarbadora e verificar, se o fornecimento está completo e não existem danos de transporte.

Montar a capa de protecção

AVISO!

Nos trabalhos de desbastar e de cortar, utilizar sempre a capa de protecção. Para cortar, deve ser utilizada uma capa especial de protecção de corte.

■ Desligar a ficha da tomada.

■ Colocar a capa de protecção (1.). As saliências da capa de protecção têm de assentar nas reentrâncias do flange.
- Rodar a capa de protecção no sentido dos ponteiros do relógio (2.). A rotação só é possível numa direcção!
■ A desmontagem ocorre na sequência inversa.

Montar o punho

Não é permitido utilizar a ferramenta eléctrica sem punho.

Fixar/substituir ferramenta

■ Desligar a ficha da tomada.
Montar o disco de lixar

■ Premir e manter premido o bloqueio do veio (1.).
■ Com a chave de boca com pinos, desmontar a porca de fixação do veio rodando-a em sentido contrário ao dos ponteiros do relógio (2.).

■ Colocar a ferramenta abrasiva na posição correcta.

■ Apertar a porca de fixação no veio, com o colar para cima.
■ Premir e manter premido o bloqueio do veio.
■ Apertar a porca de aperto com a chave de boca com pinos.
■ Efectuar um teste de funcionamento, para testar a fixação centrada da ferra- menta.

Teste de funcionamento

■ Encaixar a ficha de rede na tomada.
■ Ligar a rebarbadora com interruptor basculante, (sem o encaixar) e colocar a rebarbadora em funcionamento, durante ca. de 30 segundos. Verificar, se existem desequilíbrios ou vibrações.
■ Desligar a rebarbadora.

Ligar e desligar

Funcionamento descontínuo sem engrenamento

■ Deslocar o interruptor basculante para a frente e prendê-lo.
■ Para desligar, libertar o interruptor basculante.

Funcionamento contínuo com engrenamento

■ Deslocar o interruptor basculante para a frente e engatá-lo (1.), exercendo pressão na parte da frente (2.).

■ Para desligar, exercer pressão na parte de trás do interruptor.

i INDICAÇÃO

Depois duma falta de corrente, o aparelho ligado não volta a arrancar.

Pré-selecção de rotações (só na LE 9-11 125)

Para regular as rotações de serviço, colocar o volante de ajuste no valor desejado.

ATENÇÃO!

Perigo de ferimentos através da destruição da ferramenta. Utilizar a ferramenta adequada ao trabalho que se quer efectuar.

i INDICAÇÃO

Em caso de sobrecarga ou sobreaquecimento em funcionamento contínuo, o aparelho reduz automaticamente a rotação até estar suficientemente frio.

Ajustar a capa de protecção

É possível ajustar a capa de protecção ao trabalho a ser executado, regulando-a, sem a ferramenta, através de 12 posições de encaixe até 360°.

ATENÇÃO!

Perigo de ferimentos!

Utilizar luvas de protecção.

■ Desligar a ficha da tomada.

- Rodar a capa de protecção no sentido contrário à seta da direcção de rotação, que se encontra na cabeça de engrenagem, até à posição necessária.

Indicações sobre trabalho

INDICAÇÃO

Depois de desligada, a ferramenta eléctrica ainda roda durante breves momentos.

Desbastar

AVISO!

Nunca utilizar um disco de corte para efectuar trabalhos de desbaste.

- Ângulo de ataque 20°–40° para um trabalho de desbaste em melhores condições.

- Deslocar a rebarbadora, para lá e para cá, com uma pressão moderada. Assim, a peça não aquece muito e não se verificam descolorações; além disso não se formam estrias.

Trabalhos de cortar

AVISO!

Para cortar, deve ser utilizada uma capa especial de protecção de corte. Ver catálogo de acessórios do fabricante.

- A rebarbadora tem que trabalhar sempre em rotação antagónica.

Caso contrário, existe perigo de salto descontrolado para fora da ranhura.

– Não pressionar, não emperrar, não oscilar.
- Adaptar o avanço ao material que se está a trabalhar: quanto mais duro, mais lento.

Mais informações sobre os produtos do fabricante no site www.flex-tools.com.

Manutenção e tratamento

AVISO!

Antes de quaisquer trabalhos na rebarbadora, desligue a ficha da tomada.

Limpeza

AVISO!

Ao trabalhar-se com metais e em caso de utilização extrema, pode depositar-se pó condutivo no interior da estrutura. Danos no isolamento de protecção! A máquina deve funcionar através dum interruptor de protecção contra corrente de falha (corrente de activação máxima 30 mA).

Limpar regularmente o aparelho e as ranhuras de ventilação. A frequência da limpeza depende do material a trabalhar e da duração da utilização.

Limpar, regularmente, com ar comprimido seco, o interior da estrutura com motor.

Escovas de carvão

A rebarbadora está equipada com carvões de corte de ligação. A atingir-se o limite de desgaste dos carvões, a rebarbadora desliga automaticamente.

i INDICAÇÃO

Na substituição, utilizar somente peças originais do fabricante. Sendo utilizadas peças de outros fabricantes, expiram as obrigações de garantia do fabricante.

Através das entradas de ar traseiras, pode-se observar a ignição dos carvões, durante o funcionamento. Caso a chama das escovas seja muito forte, desligar imediatamente a rebarbadora. Entregar a rebarbadora num Posto Oficial de Assistência Técnica.

Engrenagem

i INDICAÇÃO

Não desapertar os parafusos da cabeça de engrenagem. Se esta indicação não for respeitada, expiram as obrigações de garantia do fabricante.

Reparações

As reparações devem ser executadas, exclusivamente, por Serviços Técnicos autorizados pelo fabricante.

Peças de reparação e acessórios

Para mais acessórios, principalmente ferramentas abrasivas, consulte o catálogo do fabricante.

Desenhos de explosão e listas de peças de reparação podem ser consultados na nossa Homepage:

www.flex-tools.com

Indicações sobre reciclagem

AVISO!

Os aparelhos fora de serviço devem ser inutilizados, retirando-lhes os cabos de ligação à rede.

Só para os países da UE. Não colocar as ferramentas eléctricas no lixo doméstico!

Em conformidade com a Directiva Europeia 2012/19/UE sobre aparelhos eléctricos e electrónicos usados e com a transposição para o Direito Nacional, as ferramentas eléctricas usadas têm que ser reunidas separadamente e encaminhadas para o reaproveitamento sem poluição do meio ambiente.

i INDICAÇÃO

Informe-se sobre possibilidades de reciclagem junto do agente especializado!

Conformidade C€

Declaramos, sob nossa inteira responsabilidade, que o produto descrito em «Características técnicas» se encontra em conformidade com as normas e os documentos normativos seguintes

Responsável pela documentação técnica: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Eckhard Rühle Manager Research & Development (R & D)

Exclusão de responsabilidades

O fabricante e seus representantes não se responsabilizam por danos e perda de lucros, resultantes da interrupção do negócio, provocada pelo produto ou pela possível não utilização do mesmo.

O fabricante e seus representantes não se responsabilizam por danos provocados por uma utilização inadequada ou em conjugação com produtos de outros fabricantes.

Inhoud
