Type de produit	Taille-haie sans fil
Marque	Florabest
Modèle	FAH 18 C3
Alimentation	Batterie lithium-ion 18 V, 1,3 Ah
Chargeur	Modèle JLH082100350G, entrée 100-240 V~, sortie 21 V== 350 mA, temps de charge environ 5 h
Longueur de coupe	520 mm
Distance entre les dents	15 mm
Vitesse à vide	1300 min⁻¹
Temps de marche maximal	50 min (avec batterie complètement chargée)
Poids (avec protection de lame, sans chargeur)	2,70 kg
Niveau de puissance acoustique garanti	93 dB(A)
Vibrations (poignée avant/arrière)	1,964 / 0,970 m/s² (K=1,5 m/s²)
Dispositifs de sécurité	Commutateur de sécurité à 2 mains, frein d'arrêt rapide, butée de protection, garde-main, protection de lame
Utilisation prévue	Coupe et débroussaillage de haies, buissons et arbustes dans le domaine domestique
Matériau de la lame	Acier traité au laser
Entretien	Nettoyage des lames, lubrification régulière, affûtage des dents avec une pierre à huile
Pièces de rechange disponibles	Garde-main, poignée avant, accumulateur 18 V, chargeur, protection de lame
Garantie	3 ans à compter de la date d'achat
Indice de protection du chargeur	IPX0 (utilisation en intérieur uniquement)
Température de stockage recommandée (batterie)	10°C à 25°C

FOIRE AUX QUESTIONS - FAH 18 C3 FLORABEST

Comment mettre en marche le taille-haie FAH 18 C3 ?

Assurez-vous que la batterie est insérée et chargée. Retirez la protection de lame. Appuyez d'abord sur le commutateur de sécurité (4) situé sur la poignée avant, puis appuyez sur l'interrupteur Marche/Arrêt (7) de la poignée arrière. Pour arrêter, relâchez les deux interrupteurs.

Comment charger la batterie ?

Retirez la batterie de l'appareil en appuyant sur la touche de déverrouillage. Insérez la batterie dans le chargeur jusqu'au clic. Branchez le chargeur sur une prise secteur. Le voyant rouge indique la charge, le voyant vert indique la charge terminée. Le temps de charge est d'environ 5 heures. Débranchez ensuite le chargeur et retirez la batterie.

Comment nettoyer et entretenir le taille-haie ?

Avant tout entretien, éteignez l'appareil et retirez la batterie. Nettoyez les fentes de ventilation, le boîtier et les poignées avec un chiffon humide. Nettoyez la lame avec un chiffon imbibé d'huile. Lubrifiez régulièrement la barre porte-lame. Affûtez les dents avec une pierre à huile si nécessaire. Ne jamais asperger d'eau ou immerger l'appareil.

Quelles sont les consignes de sécurité importantes ?

Portez toujours des lunettes de protection, des gants et des chaussures antidérapantes. Ne travaillez pas sous la pluie ou sur des haies mouillées. Tenez l'appareil à deux mains. Gardez les mains et le corps éloignés de la lame. Ne touchez pas la lame en mouvement. Utilisez le taille-haie uniquement pour couper des haies, buissons et arbustes.

Quelle est l'autonomie de la batterie ?

L'autonomie maximale est d'environ 50 minutes pour une batterie complètement chargée, mais elle dépend de la charge de travail et de l'état de la batterie. Un temps de fonctionnement nettement réduit indique une batterie usée à remplacer.

Comment tailler correctement une haie ?

Coupez d'abord les grosses branches avec des cisailles. Pour la coupe verticale, déplacez le taille-haie régulièrement vers l'avant ou en arc. Pour la coupe horizontale, effectuez un mouvement de faucille. Il est recommandé de tailler la haie en forme de trapèze pour éviter le dénudement des branches basses. Taillez de bas en haut pour les côtés.

Que faire si la lame chauffe excessivement ?

Cela peut être dû à une lame émoussée, ébréchée ou mal lubrifiée. Affûtez ou remplacez la lame si nécessaire. Lubrifiez la barre porte-lame avec de l'huile. Vérifiez également que la lame n'est pas bloquée par des débris. Si le problème persiste, contactez le service après-vente.

Comment ranger le taille-haie pour l'hiver ?

Nettoyez et lubrifiez la lame. Retirez la batterie de l'appareil. Stockez la batterie partiellement chargée (40-60%) dans un endroit sec entre 10°C et 25°C. Vérifiez la charge tous les 3 mois et rechargez si nécessaire. Placez la protection de lame sur l'appareil. Rangez l'ensemble hors de portée des enfants.

L'appareil ne démarre pas, que faire ?

Vérifiez d'abord que la batterie est insérée correctement et chargée (le voyant rouge indique une batterie déchargée). Assurez-vous que le commutateur de sécurité et l'interrupteur Marche/Arrêt fonctionnent correctement. Si le problème persiste, la batterie ou l'interrupteur peut être défectueux, contactez le service après-vente.

Quelle est la garantie du FAH 18 C3 ?

Le produit bénéficie d'une garantie de 3 ans à compter de la date d'achat. Elle couvre les défauts de matériel et de fabrication. Conservez le ticket de caisse comme preuve d'achat. Les pièces d'usure comme les lames et la batterie ne sont pas couvertes. Pour toute réclamation, contactez le service après-vente.

MODE D'EMPLOI FAH 18 C3 FLORABEST

Traduction du mode d'emploi d'origine

GB

CORDLESS HEDGE TRIMMER

Avant de lire le mode d'emploi, ouvrez la page contenant les illustrations et familiarisez-vous ensuite avec toutes les fonctions de l'appareil.

IT CH

FR / CH Traduction du mode d'emploi d'origine Page 22

Domaine d'utilisation......22

Description générale ......23

Volume de la livraison .....23

Description du fonctionnement......23

Vue synoptique....23

Caractéristiques techniques .....24

Instructions de sécurité......24

Symboles et pictogrammes....25

Consignes de sécurité générales pour outils électriques....25

Consignes de sécurité spéciales pour l'appareil....28

Maniement correct du chargeur d'accu ....30

Opération de chargement .....31

Retirer/utiliser l'accu....32

Charger l'accu....32

Accus usagés ....32

Mise en service ....33

Mise en marche et arrêt de l'appareil ....33

Contrôler l'état de chargement de l'accu ....33

Travail avec le taille haie ....33

Techniques de taille....34

Nettoyage et Entretien ......34

Nettoyage 35

Entretien 35

Rangement 35

Elimination de l'appareil et protection de l'environnement....36

Pièces de rechange/Accessoires..36

Dépannage 37

Garantie 38

Service Réparations ......39

Traduction de la déclaration de conformité CE originale .....76

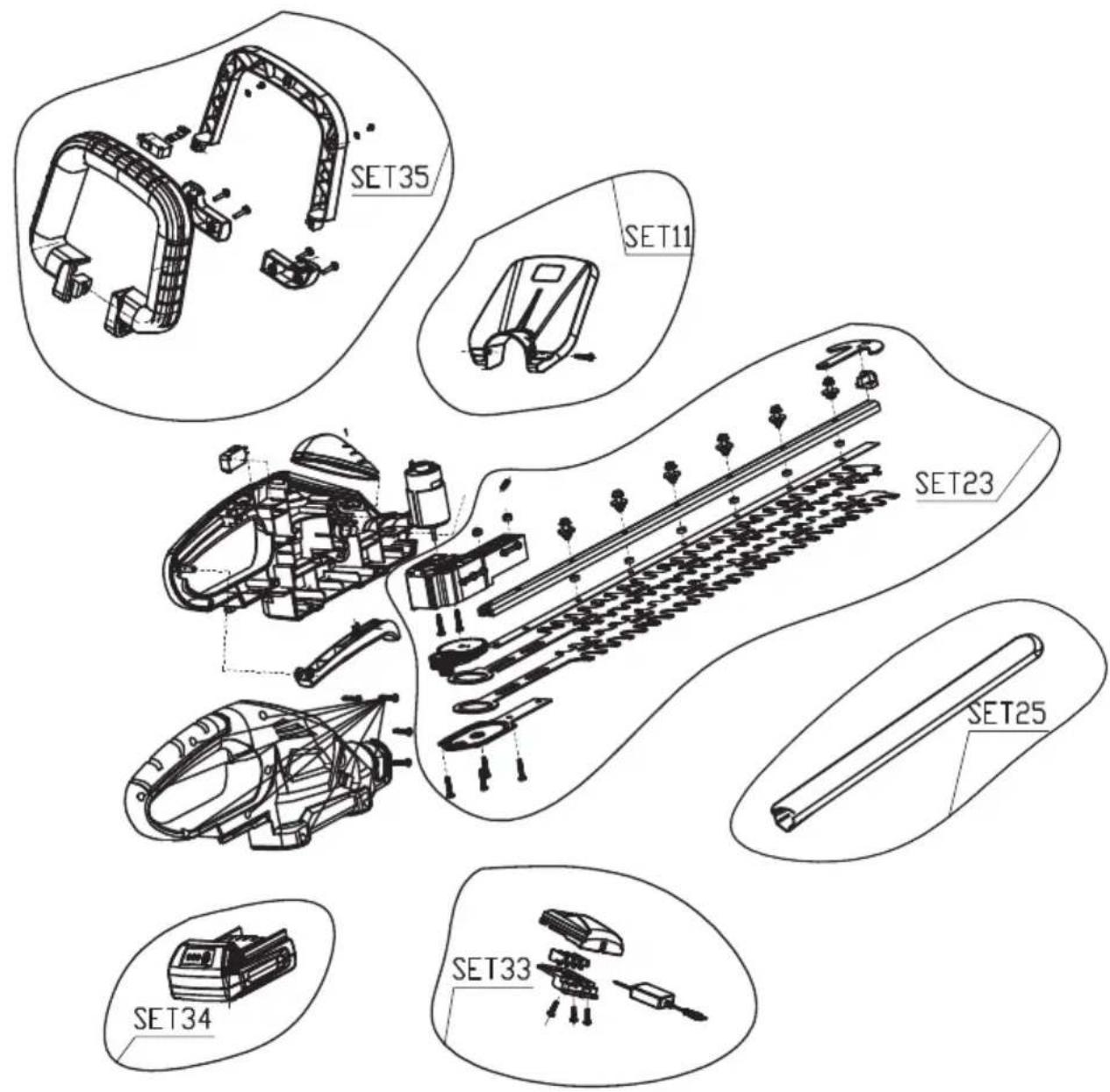

Vue éclatée....77

Introduction

Toutes nos félicitations pour l'achat de votre nouvel appareil. Vous avez ainsi choisi un produit de qualité supérieure. La qualité de l'appareil a été vérifiée pendant la production et il a été soumis à un contrôle final. Le fonctionnement de votre appareil est donc ainsi garanti. Il n'est pas à exclure que dans certains cas isolés, il demeure dans l'appareil, ou dans les tuyauteries flexibles, des quantités résiduelles d'eau ou de lubrifiants industriels. Ceci n'est pas un défaut ou un vice et on ne doit pas s'inquiéter à ce sujet.

La notice d'utilisation fait partie de ce produit. Elle contient des instructions importantes pour la sécurité, l'utilisation et l'élimination des déchets. Avant d'utiliser ce produit, lisez attentivement les consignes d'emploi et de sécurité. N'utilisez le produit que tel que décrit et uniquement pour les domaines d'emploi indiqués.

Conservez cette notice et remettez- la avec tous les documents si vous cédez le produit à un tiers.

Domaine d'utilisation

L'appareil est uniquement destiné à la coupe et au débroussaillage des haies, buissons et arbustes dans le domaine domestique. Toute autre utilisation qui n'est pas autorisée expressément dans ce mode d'emploi peut conduire à un endommagement de l'appareil et présenter un réel danger pour l'utilisateur. L'appareil est destiné à une utilisation par des adultes. Les jeunes gens âgés de plus de 16 ans sont autorisés à utiliser l'appareil sous surveillance d'un adulte.

L'opérateur ou l'utilisateur est responsable des accidents ou dommages survenant à d'autres personnes ou à leurs biens. Le constructeur décline toute responsabilité en cas de dommages qui seraient occasionnés par une utilisation non conforme ou une manipulation inappropriée de l'appareil. Cet appareil n'est pas adapté à une utilisation industrielle. Toute utilisation industrielle met fin à la garantie.

N'utilisez jamais l'appareil avec des lames épointées. Faites réaffûter les la- mes régulièrement pour ne pas perdre le droit à la garantie.

Description générale

Vous trouverez les illustrations sur la page de rabat avant.

Volume de la livraison

Déballez l'appareil et vérifiez que la livraison est complète. Evacuez le matériel d'emballage comme il se doit.

• Taille-haies à accumulateur
• Protection de lame
• Accumulateur
• Chargeur
• Notice d'utilisation

Description du fonctionnement

Le taille-haies sans fil est équipé comme dispositif de coupe d'une lame de qualité en acier spécial traité au laser. Pendant l'exécution de la coupe, les dents de coupe effectuent des mouvements linéaires. La butée de protection, située à la tête de la barre porte-lame empêche les renvois

dangereux de l'appareil si celui-ci vient au contact d'un mur, d'une clôture, etc. L'appareil est équipé d'un commutateur de sécurité à 2 mains et d'une fonction de frein d'arrêt rapide pour une parfaite protection de l'utilisateur. De plus, le garde-main protège des branches et branchages.

Vous trouverez le fonctionnement des pièces de service dans les descriptions suivantes.

Vue synoptique

1 Butée de protection

2 Rails de sécurité de lame
3 Garde-main
4 Commutateur de sécurité
5 Poignée avant
6 Fentes de ventilation
7 Interrupteur Marche/Arrêt
8 Poignée arrière
9 Accumulateur

10 La touche de déverrouillage de l'accumulateur

11 Annonce d'état de chargement de l'accumulateur (LED)
12 Chargeur
12a Voyant de contrôle du chargeur (LED)
13 Protection de lame
13a Suspension protection de lame

14 Glissière

15 Touche d'affichage de l'état de charge

Caractéristiques techniques

Appareil

Tension de moteur....18 V === Vitesse de rotation à vide ....1300 min ^-1 Temps de marche.... max. 50 min* Longueur de coupe.... 520 mm Distance entre les dents .... 15 mm Poids (avec protection de lame, sans chargeur)....2,70 kg Niveau de pression acoustique (L pA )....77,5 dB(A), K pA =3 dB(A) Niveau de puissance acoustique (L wA ) garanti.... 93 dB(A) mesuré....91 dB(A); K wA =2,09 dB(A) Vibration (a _h ).... poignée arrière..0,970 m/s ^2 , K=1,5 m/s ^2 poignée avant...1,964 m/s ^2 , K=1,5 m/s ^2

Accu (Li-Ion)

Tension nominale....18 V === Capacité....1,3 Ah Temps de charge....environ 5 h

Chargeur

Modèle (model)....JLH082100350G Absorption nominale....12 W Tension d'entrée/ input .... 100-240 V\~, 50Hz/60 Hz Tension de sortie/output.. 21 V== 350 mA Classe de protection ....□ II Type de protection....IPXO

* Le temps de fonctionnement efficace d'un accu entièrement chargé dépend du mode de travail et de l'effort demandé pendant la coupe.

Les valeurs de bruit et de vibrations ont été définies conformément aux normes et prescriptions stipulées dans la déclaration de conformité. Des modifications techniques et optiques en vue d'un perfectionnement sont possibles sans notification préalable.

C'est pourquoi toutes les dimensions, informations, remarques et déclarations mentionnées dans ce manuel sont sans engagement de notre part. Par conséquent, des prétentions à des revendications juridiques qui se basent sur le manuel d'instructions d'emploi seront sans effet.

La valeur d'émission d'oscillation donnée a été mesurée d'après une procédure d'essai aux normes et peut être utilisée pour comparer un outil électrique avec un autre outil. La valeur d'émission d'oscillation donnée peut aussi être utilisée pour une estimation introductive du déchargement.

Avertissement :

valeur d'émission d'oscillation peut, pendant l'utilisation réelle de l'outil électrique, différer de la valeur d'indication, selon la manière dont l'outil électrique est utilisé.

Il est nécessaire de fixer des mesures de sécurité pour la protection de l'opérateur qui sont fondées sur une estimation du déchargement pendant les conditions réelles d'utilisation (de ce fait, toutes les parties du cycle de fonctionnement sont à prendre en considération, par exemple, les durées pendant lesquelles l'outil électrique est mis hors circuit et les durées pendant lesquelles il est, certes allumé, mais ne subit aucune charge).

Instructions de sécurité

Cette section traite des principales normes de sécurité lors du travail avec l'appareil.

Symboles et pictogrammes

Symboles apposés sur l'appareil

Attention!

Lisez attentivement les instructions d'emploi.

Portez une protection pour les yeux et les oreilles

N'utilisez pas le taille haie par temps de pluie ou sur des haies mouillées.

Indication du niveau garanti de puissance acoustique L_WA en dB.

Longueur de coupe

Distance entre les dents

Les machines n'ont pas leur place dans les ordures ménagères.

Symboles sur l'accumulateur

Ne jetez pas l'accumulateur dans les ordures ménagères, le feu ou l'eau.

Ne laissez pas l'accumulateur exposé pendant une longue durée aux rayons du soleil et ne posez pas celui-ci sur un radiateur (max. 45°C).

Déposez les accumulateurs dans une déchèterie récupérant les anciennes batteries et où ceux-ci seront livrés à un centre de recyclage écologique.

Symboles sur le chargeur

Attention!

Avant la première utilisation, lisez attentivement le mode d'emploi.

Le chargeur n'est apte qu'à une utilisation en intérieurs.

Limitation thermique de protection

Classe de protection II

Les machines n'ont pas leur place dans les ordures ménagères.

Symboles utilisés dans le mode d'emploi

Symbole de danger et indications relatives à la prévention de dommages corporels ou matériels.

Symbole d'interdiction (l'interdiction est précisée à la place des guille-mets) et indications relatives à la prévention de dommages.

Symboles de remarque et informations permettant une meilleure utilisation de l'appareil.

Consignes de sécurité générales pour outils électriques

AVERTISSEMENT ! Lisez toutes les consignes de sécurité et les instructions. Des omissions lors de l'observation des consignes de sécurité et des instructions peuvent causer une décharge électrique, un incendie et / ou de graves blessures.

FRCH

Conservez toutes les consignes de sécurité et les instructions pour les consulter ultérieurement. Le terme «outil» dans les avertissements fait référence à votre outil électrique alimenté par le secteur (avec cordon d'alimentation) ou votre outil fonctionnant sur batterie (sans cordon d'alimentation).

1) SÉCURITÉ SUR LE LIEU DE TRAVAIL

• Conservez votre zone de travail propre et bien éclairée. Les zones de travail en désordre et non éclairées peuvent être à l'origine d'accidents.
• Avec l'outil électrique, ne travaillez pas dans un environnement soumis à un risque d'explosion et dans lequel se trouvent des poussières, des gaz et des liquides inflammables. Les outils électriques produisent des étincelles qui peuvent enflammer la poussière ou les vapeurs.
• Pendant l'utilisation de l'outil électrique, tenez à distance les enfants et les autres personnes. En cas de distractions, vous pouvez perdre le contrôle de l'appareil.

2) SÉCURITÉ ÉLECTRIQUE

• La fiche de raccordement de l'outil électrique doit convenir à la prise de courant. La fiche ne doit pas être modifiée de quelle manière que ce soit. N'utilisez aucune prise d'adaptateur conjointement avec des outils électriques ayant une mise à la terre de protection. Les fiches inchangées et les prises de courant appropriées diminuent le risque de décharge électrique.
• Evitez le contact du corps avec les surfaces mises à la terre, telles que les tubes, les chauffages, les

fours et les réfrigérateurs. Il existe un risque accru de décharge électrique, si votre corps est mis à la terre.

• Tenez les outils électriques à distance de la pluie ou de l'humidité. La pénétration de l'eau dans un outil électrique augmente le risque d'une décharge électrique.
• Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l'outil. Maintenir le cordon à l'écart de la chaleur, du lubrifiant, des arêtes ou des parties en mouvement. Des cordons endommagés ou emmêlés augmentent le risque de choc électrique.
• Si vous travaillez avec un outil électrique en plein air, utilisez uniquement un câble de prolongation qui soit adapté pour l'extérieur. L'emploi d'un câble de prolongation approprié pour le domaine extérieur diminue le risque d'une décharge électrique.
• Si l'utilisation de l'outil électrique ne peut pas être évitée dans un environnement humide, utilisez un commutateur de protection de courant de défaut avec un courant de déclenchement de 30 milliampères ou moins. L'utilisation d'un commutateur de protection de courant de défaut réduit le risque d'une décharge électrique.

3) SÉCURITÉ DES PERSONNES

- Soyez attentif, faites attention à ce que vous faites et utilisez raisonnablement l'outil électrique pendant votre travail. N'utilisez aucun outil électrique si vous êtes fatigué ou vous trouvez sous l'influence de drogues, d'alcool ou de

médicaments. Un moment d'inattention durant l'utilisation de l'outil électrique peut être la cause de graves blessures.

• Portez toujours un équipement de protection individuel et des lunettes protectrices. Le port d'un équipement de protection individuel, comme un masque anti-poussières, des chaussures de sécurité anti-dérapantes, un casque de protection ou des protections auriculaires, en fonction du type et de l'utilisation de l'outil électrique, diminue le risque des blessures.
• Evitez une mise en service non prévue. Assurez-vous que l'outil électrique est éteint avant que vous ne le connectiez à l'alimentation en courant et / ou à l'accumulateur, le portiez ou le déplaciez.

Si en portant l'appareil électrique, votre doigt appuie sur le commutateur ou que l'appareil se mette en marche lorsque vous le connectez, cela peut entraîner un accident.

• Retirez les outils de réglage ou la clé à écrous avant de mettre l'outil électrique sous tension. Un outil ou une clé qui se trouve dans une partie mobile de l'appareil peut être à l'origine de blessures.
• Ne pas se précipiter. Assurez-vous d'avoir une position stable et d'être tout le temps en équilibre.

Vous pourrez ainsi mieux contrôler mieux l'outil électrique dans des situations inattendues.

• Portez des vêtements appropriés convenables. Ne portez aucun habit large ou parure. Maintenez vos cheveux, habits et gants loin des parties mobiles. Les habits légers, les parures ou les longs cheveux peuvent être saisis par les parties mobiles.
• Si des dispositifs d'aspiration et de

collecte supplémentaires peuvent être montés, assurez-vous que ceux-ci sont connectés et utilisés correctement. L'utilisation d'un dispositif d'aspiration peut diminuer les risques engendrés par la poussière.

4) UTILISATION ET ENTRETIEN DE L'OUTIL

• Ne forcez pas l'appareil. Utilisez pour votre travail l'outil électrique le mieux adapté. Avec un outil électrique approprié, vous travaillez mieux et avec davantage de sécurité dans le secteur de travail donné.
• N'utilisez aucun outil électrique dont le commutateur est défectueux. Un outil électrique qui ne peut plus être allumé ou éteint est dangereux et doit être réparé.
• Retirez la fiche de la prise de courant et / ou retirez l'accumulateur avant d'entreprendre des réglages sur un appareil, échanger des accessoires ou mettre de côté l'appareil. Cette mesure de précaution empêche un démarrage involontaire de l'outil électrique.
• Conservez les outils électriques inutilisés hors de la portée des enfants. Ne laissez pas des personnes qui ne connaissent pas l'appareil ou n'ont pas lu ces instructions utiliser l'appareil. Les outils électriques sont dangereux s'ils sont utilisés par des personnes inexpérimentées.
• Entretenez avec soin les outils électriques. Contrôlez si les parties mobiles fonctionnent correctement et ne se coïncent pas ; vérifiez l'appareil pour voir si des pièces sont rompues ou sont endommagées, perturbant ainsi

FRCH

le fonctionnement de l'outil électrique. Faites réparer les pièces endommagées avant d'utiliser l'appareil. Beaucoup d'accidents ont pour origine des outils électriques mal entretenus.

• Maintenez les outils coupants aiguisés et propres. Les outils tranchants bien entretenus ayant des bords de coupe aiguisés se coincent moins et s'utilisent plus facilement.
• Utilisez l'outil électrique, les accessoires, les outils, etc. conformément à ces instructions. Prenez également en compte les conditions de travail et l'activité à réaliser. L'utilisation des outils électriques pour des buts autres que ceux prévus peut mener à des situations dangereuses.

5) UTILISATION DES OUTILS FONCTIONNANT SUR BATTERIES ET PRECAUTIONS D'EMPLOI

• Charger les accumulateurs uniquement avec les chargeurs qui sont recommandés par le fabricant. Il y a un risque d'incendie si un chargeur, approprié pour un type précis d'accumulateur, est utilisé avec d'autres accumulateurs.
• N'utiliser que les accumulateurs prévus à cet effet avec les outils électriques. L'utilisation d'un autre accumulateur peut entraîner des blessures ou déclencher un incendie.
• Tenir l'accumulateur non utilisé à distance des trombones de bureau, des pièces de monnaie, des clés, des clous, des vis ou de tous autres petits objets en métal qui pourraient causer un découplage des contacts. Un court-circuit entre les

contacts d'accumulateur peut entraîner des combustions ou un début d'incendie.

- En cas de mauvaise utilisation, le liquide peut sortir de l'accumulateur. Evitez tout contact avec celui-ci. En cas de contact accidentel, rincer avec de l'eau. Si le liquide pénètre dans les yeux, consulter un médecin. Des fuites de liquide provenant de l'accumulateur peuvent entraîner des irritations de la peau ou des brûlures.

6) MAINTENANCE ET ENTRETIEN

- Ne laissez réparer votre outil électrique que par des professionnels qualifiés et seulement avec des pièces de rechange d'origine. Vous serez ainsi sûr de conserver la sécurité pour l'outil électrique correspondant.

Consignes de sécurité spéciales pour l'appareil

1) CONSIGNES DE SÉCURITÉ SPÉCIALES POUR TAILLE-HAIES

• Maintenez toutes les parties du corps à distance de la lame de coupe. N'essayez pas de retirer les déchets de coupe lorsque la lame tourne ou de tenir des matières qui doivent être coupées. S'assurer que l'interrupteur est fermé lors de l'élimination des déchets de coupe restés coincés dans la lâme. Un instant d'inattention pendant l'utilisation du taille-haies peut entraîner de graves blessures
• Porter le taille-haies par la poignée, la lame de coupe étant à l'arrêt. Pendant le transport ou

l'entreposage du taille-haies, toujours recouvrir le dispositif de coupe de son enveloppe de protection. Une manipulation appropriée du taille-haies réduira l'éventualité d'un accident corporel provenant des lames de coupe.

• Tenez l'outil électrique uniquement par les surfaces de préhension isolées, car la lame de coupe peut venir en contact avec des lignes électriques non visibles. Le contact de la lame de coupe avec une ligne sous tension peut mettre les parties d'appareil métalliques également sous tension et conduire à un choc électrique.
• Avant le début du travail, retirez de la haie les objets cachés, comme par exemple, du fil, etc. Vous évitez ainsi d'endommager l'appareil.
• Tenez le taille-haies correctement, par exemple avec les deux mains aux poignées, si deux poignées sont disponibles. La perte du contrôle de l'appareil peut causer des blessures.
• Pendant le travail avec l'appareil, portez des habits appropriés et des gants de travail. Ne saisissez jamais l'appareil par la lame de coupe et ne le soulevez jamais par la lame de coupe. Le contact avec la lame de coupe peut causer des blessures.

2) AUTRES CONSIGNES DE SÉCURITÉ

Pour votre sécurité personnelle : z des vêtements de travail

adaptés, tels que de solides chaussures avec des semelles antidérapantes, un long et épais pantalon, des gants et des lunettes protectrices. Ne portez aucun habit flottant ou

ornement car ces parties mobiles peuvent être saisies par l'appareil. N'utilisez pas l'appareil, si vous allez pieds nus ou portez des sandales ouvertes.

• L'appareil est conçu pour couper des haies. Il est interdit, avec cet appareil, de couper des branches, du bois dur ou similaire. Ceci pourrait endommager l'appareil.
• N'essayez pas de retirer une branche bloquée / coincée avant de n'avoir arrêté l'appareil. Vous risquez de vous blesser.
• Lorsque vous utilisez l'appareil, tenez le toujours fermement avec les deux mains et à distance de votre corps. Vous pourrez ainsi mieux contrôler mieux l'outil électrique dans des situations inattendues.
• N'utilisez pas l'appareil à proximité de liquides inflammables ou de gaz. En cas de court-circuit, il existe un danger d'incendie et un risque d'explosion.
• Les lames doivent être régulièrement contrôlées pour détecter toute usure et dans ce cas, elles doivent être aiguisées. Les lames usées entraînent une surcharge de la machine. Des dommages peuvent en résulter et ils ne seront pas pris en compte par la garantie.
• N'essayez pas de réparer vous-même l'appareil à moins que vous possédiez pour cela la formation adéquate. Tous les travaux qui ne sont pas indiqués dans ce guide ne peuvent être réalisés qu'uniquement par notre service après-vente. De nombreux accidents sont dus à des appareils mal entretenus.

3) CONSIGNES DE SÉCURITÉ SPÉCIALES POUR APPAREILS SUR ACCUS

• S'assurer que l'appareil est éteint avant de brancher l'accumulateur. Le branchement d'un accumulateur sur un appareil électrique en marche, peut entraîner des accidents.
• Chargez vos batteries uniquement à l'intérieur d'un local car le chargeur n'a été conçu que pour ce type d'utilisation.
• Pour réduire le risque d'une décharge électrique, retirez la fiche du chargeur de la prise de courant avant de le nettoyer.
• Ne laissez pas l'accumulateur exposé pendant une longue durée aux rayons du soleil et ne posez pas celui-ci sur un radiateur. La chaleur nuit à l'accumulateur et il existe un risque d'explosion.
• Laissez refroidir un accumulateur chaud avant de procéder au chargement.
• N'ouvrez pas l'accumulateur et évitez tout dommage mécanique à l'accumulateur. Il existe un risque de court-circuit ; de plus il peut y avoir une émanation de vapeurs qui irritent les voies respiratoires. Ventilez le local et en cas de troubles, consultez un médecin.
  • N'utilisez aucune batterie non rechargeable.

4) AUTRES RISQUES

Même si vous utilisez cet outil électrique de manière conforme, il existe malgré tout d'autres risques. Les dangers suivants peuvent se produire en fonction de la méthode de construction et du modèle de cet outil électrique :

a) Coupures
b) Dommages affectant l'ouïe si aucune protection d'ouïe appropriée n'est portée.
c) Ennuis de santé engendrés par les vibrations affectant les bras et les mains si l'appareil est utilisé pendant une longue période ou s'il n'est pas employé de manière conforme ou correctement entretenu.

Avertissement ! Pendant son fonctionnement cet outil électrique produit un champ électromagnétique qui, dans certaines circonstances, peut perturber des implants médicaux actifs ou passifs. Pour diminuer le risque de blessures graves ou mortelles, nous recommandons aux personnes portant des implants médicaux de consulter leur médecin et le fabricant de l'implant médical avant d'utiliser cette machine.

Maniement correct du chargeur d'accu

• Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.
• Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.
• Pour le chargement de l'accumulateur, utilisez exclusivement le chargeur fourni à la livraison. Il existe un risque d'incendie et un danger d'explosion.

- Avant chaque utilisation, contrôlez le chargeur, le câble et la prise ; ne laissez réparer votre appareil électrique que par du personnel professionnel qualifié et seulement avec des pièces de rechange d'origine. N'utilisez pas un chargeur défectueux et ne l'ouvrez pas vous-même. Vous serez ainsi sûr que la sécurité d'emploi de l'appareil électrique est maintenue.

- Faites attention à ce que la tension de réseau corresponde aux indications de la plaque signalétique sur le chargeur. Il existe un risque de décharge électrique.

- Séparez le chargeur du réseau avant de connecter / déconnecter l'accumulateur avec l'appareil électrique. Voilà comment vous vous assurez que les accumulateurs et le chargeur ne sont pas endommagés.

- Conservez le chargeur propre et à l'abri de l'humidité et de la pluie. N'utilisez jamais le chargeur en plein air. La pollution et la pénétration d'eau augmentent le risque de décharge électrique.

- Le chargeur ne peut être utilisé qu'avec l'accumulateur original adéquat. Le chargement d'un autre accumulateur peut entraîner des blessures ou déclencher un incendie.

- Evitez les dommages mécaniques sur le chargeur. Ils peuvent entraîner des courts-circuits intérieurs.

- Le chargeur ne doit pas être utilisé sur un support combustible (par exemple, du papier, des textiles). Il existe un risque d'incendie en raison du réchauffement qui se produit lors du chargement.

- Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant,

son service après vente ou des personnes de qualification similaire afin d'éviter un danger.

• L'accumulateur de votre appareil est livré seulement partiellement chargé et doit être chargé correctement avant d'être d'utilisé pour la première fois. Pour la première charge, il est recommandé de charger la batterie pendant environ 5 heure. Enfichez la batterie dans le support et connectez le chargeur au réseau électrique.
• Retirez la fiche de secteur lorsque la batterie est complètement chargée et retirez le chargeur de l'appareil. Le temps de chargement est d'environ 5 heure.
• Ne laissez pas la batterie continuellement en charge. De petites charges successives et trop nombreuses peuvent endommager les cellules de la batterie.
• Ne chargez pas de batterie non rechargeable dans le chargeur.

Opération de chargement

N'exposez pas l'accumulateur à des conditions extrêmes telles que chaleur et chocs. Il existe un risque de blessure par échappement de la solution d'électrolyte ! En cas de contact avec la peau ou les yeux rincez avec de l'eau les parties concernées ou un neutralisateur et consultez un médecin.

Ne chargez l'accumulateur que dans des locaux secs. La surface extérieure de l'accumulateur doit être propre et sèche avant que vous ne connectiez le chargeur. Il existe un danger de blessures par décharge électrique.

Ne procédez à la charge qu'avec le chargeur ci-joint. Faites attention à ce que l'appareil ne soit pas chargé sans interruption pendant plus de 5 heures. L'accumulateur et l'appareil pourraient être endommagés et avec un temps de chargement plus long, vous consommez inutilement de l'énergie. En cas de surcharge, vous perdez vos droits à garantie.

• Avant la première utilisation, chargez l'accumulateur. Ne chargez pas l'accumulateur pendant de courtes durées plusieurs fois de suite
• Un temps de fonctionnement nettement réduit malgré une charge complète indique que l'accumulateur est usé et doit être remplacé. Utilisez seulement un accumulateur de rechange d'origine que vous pouvez acheter auprès du service après-vente.
• Quel que soit le cas, respectez toujours les consignes de sécurité ainsi que les prescriptions et les instructions relatives à la protection de l'environnement.
• Les pannes qui sont dues à une manutention incorrecte ne sont pas prises en compte par la garantie.

Retirer/utiliser l'accu

1. Pour retirer l'accumulateur (9) de l'appareil, appuyez sur la touche de déverrouillage (10) de l'accumulateur et retirez l'accumulateur.

2. Pour insérer l'accumulateur (9) poussez l'accumulateur dans l'appareil le long de la glissière (14) dans l'appareil. Vous devez entendre un clic.

Charger l'accu

Chargez l'accumulateur, si le dernier voyant DEL de l'annonce d'état de chargement (E 11) change de couleur et passe du vert à rouge.

Le voyant de contrôle (A 12a) du chargeur (A 12) s'allume en rouge au début et pendant le processus de chargement. A la fin du processus de chargement le voyant de contrôle du chargeur passe au vert.

1. S'il y a lieu, retirez l'accumulateur (9) de l'appareil.

2. Insérez l'accumulateur (9) dans l'orifice de chargement du chargeur (12). Vous devez entendre un clic.

3. Connectez le chargeur (12) à une prise de courant.
4. Une fois l'opération de chargement terminée, séparez le chargeur (12) du réseau.
5. Appuyez sur la touche de déver-rouillage (A 10) de l'accumulateur (9) et retirez l'accumulateur du chargeur (12).

Accus usagés

• Un temps de fonctionnement nettement réduit malgré la charge indique que l'accumulateur est usé et doit être remplacé. Utilisez seulement un pack d'accumulateur de remplacement d'origine que vous pouvez acheter auprès du service après-vente.
• Quel que soit le cas, faites attention aux consignes de sécurité ainsi qu'aux prescriptions et aux instructions concernant la protection de l'environnement en vigueur (voir «Elimination de l'appareil et protection de l'environnement»).

Mise en service

Pour travailler avec l'appareil, portez des vêtements adaptés et des gants de travail. Assurez-vous avant chaque utilisation que l'appareil est en état de marche. Il ne faut pas que l'interrupteur de marche/arrêt et l'interrupteur de sécurité soient bloqués. Ils doivent arrêter le moteur dès qu'ils ont été lâchés. Si un interrupteur est endommagé, il ne faut plus travailler avec l'appareil. Un équipement de protection individuel et un appareil en bon état de fonctionnement réduisent le risque de blessures et d'accidents.

Après l'arrêt de l'appareil, les lames continuent de se mouvoir encore pendant un certain temps. Attendez l'arrêt complet des lames. Ne touchez pas les lames lorsque celles-ci bougent et n'essayez pas de les ralentir. Il existe un risque de blessure!

Veuillez observer les normes de protection contre les nuisances acoustiques ainsi que les prescriptions et directives locales en vigueur.

Mise en marche et arrêt de l'appareil

Veillez à ce que l'appareil soit stable. Tenez l'appareil à deux mains tout en conservant une distance de sécurité par rapport à votre corps. Veillez à ce l'appareil ne soit

en contact avec aucun objet avant de le mettre en marche.

D

Mise en marche :

1. Avant la mise sous tension, retirez la protection de lame (A 13).
2. Assurez-vous que l'accumulateur (9) est activé (cf. «Retirer / utiliser l'accumulateur ").
3. Appuyez sur le commutateur de sécurité (4) sur la poignée avant (5).
4. Appuyez sur les interrupteurs Marche/Arrêt. Le taille-haies fonctionne à la plus haute vitesse.

Arrêt :

1. Relâchez la pression exercée sur les commutateur de sécurité (4) et interrupteur Marche/ Arrêt (7)

Contrôler l'état de chargement de l'accu

L'affichage d'état de chargement (11) indique l'état de chargement de l'accu (9).

Appuyez sur le touche (15) de l'accu (9). L'état de chargement de l'accu est indiqué par l'éclairage de la lampe DEL correspondante.

Chargez l'accumulateur, si le dernier voyant DEL de l'annonce d'état de chargement (11) change de couleur et passe du vert à rouge.

Travail avec le taille haie

En taillant, veillez à ne pas entrer en contact avec des objets tels que fils de grillage ou tuteurs de plantes. Ceci peut conduire à des dommages sur la lame.

FRCH

• Arrêtez immédiatement l'appareil en cas de blocage de la lame à la suite du contact avec des objets durs. Enlevez la fiche et éloignez l'objet. Travaillez toujours en vous éloignant de la prise. Avant de commencer à travailler, déterminez le sens de la taille.
• Evitez de solliciter excessivement l'appareil pendant le travail.

Techniques de taille

• Coupez les grosses branches auparavant avec des cisailles à élaguer.
• Le bloc de lames à double tranchant permet de couper dans les deux sens ou d'un côté à l'autre grâce à des mouvements de balancement.
• Pour la coupe verticale, déplacez le taille haie régulièrement vers l'avant ou bien en forme d'arc vers le haut et vers le bas.
• Pour la coupe horizontale, déplacez le taille haie en forme de faucille vers le bord de la haie pour que les branches coupées tombent au sol.
• Pour obtenir de longues lignes droites, il est recommandé de tendre des fils.

Coupe des haies:

Il est recommandé de tailler les haies en forme de trapèze afin d'éviter le dénudement des basses branches. Ceci correspond à la croissance naturelle des

plantes et permet de faire pousser les haies de façon optimale. Lors de la coupe, seules les nouvelles pousses de l'année sont réduites et ainsi, il se forme un entrelacement dense de branches et une bonne protection.

1. Coupez tout d'abord les côtés d'une haie. Déplacez le taille haie dans le sens de la croissance du bas vers le haut. Si vous taillez du haut vers le bas, les branches fines se déplacent vers l'extérieur et il peut se former des endroits peu fournis ou des trous.
2. Taillez ensuite le bord supérieur comme vous le désirez: droit, en forme de toit ou en arrondi.
3. Taillez déjà les jeunes plantes à la forme que vous désirez. Il est préférable que la pousse principale ne soit pas endommagée jusqu'à ce que la haie ait atteint la hauteur prévue. Toutes les autres pousses sont réduites de moitié.

Soin des haies poussant librement: Les haies qui poussent librement ne sont pas taillées selon une forme spéciale, toutefois il faut les entretenir régulièrement afin que la haie ne pousse pas trop haut.

Nettoyage et Entretien

Faites exécuter les travaux d'entre- tien et de réparation qui ne sont pas mentionnés dans cette notice par notre Centre de services. Utilisez exclusivement des pièces d'origine!

Avant tout travail, mettez l'appareil hors tension et retirez l'accumulateur de l'appareil.

Portez des gants lorsque vous manipulez le rail de sécurité de lame. Vous éviterez ainsi de vous couper.

Exécutez à intervalles réguliers les travaux de nettoyage et les opérations de maintenance décrits ci-dessous. Vous bénéficierez ainsi d'une utilisation longue et sûre de votre appareil.

Nettoyage

L'appareil ne doit pas être aspergé avec de l'eau ou immergé dans l'eau. Il existe un danger de décharge électrique !

- Conservez propres les fentes de ventilation, le boîtier moteur et les poignées de l'appareil. Pour ce faire, utilisez un chiffon humide ou une brosse.

N'utilisez aucun produit de nettoyage ou solvant. Vous pourriez endommager irréparablement l'appareil.

- Conservez l'appareil toujours propre. Après chaque utilisation de l'appareil, vous devez :

- Nettoyer la lame (avec un chiffon imbibé d'huile);

- Lubrifier les barres porte-lame avec la burette ou l'aérosol.

- Avant chaque usage, contrôlez si des vices évidents tels que pièces dévissées, usées ou endommagées apparaissent sur le taille haie. Vérifiez que les vis sont bien fixées sur le bloc de lames (A 2).

- Vérifiez que les couvercles et dispositifs de protection (voir A) ne sont pas endommagés et sont correctement fixés. Remplacez-les le cas échéant.

- Vous pouvez polir vous-même les légères ébréchures apparues sur les dents de coupe. Aiguisez les dents avec une pierre à huile. Seules des dents de coupe aiguisées garantissent une bonne qualité de coupe.

- Les barres porte-lame émoussées, déformées ou endommagées doivent être échangées.

Rangement

- Conservez l'appareil, dans la protection de lame livrée, au sec et hors de la portée des enfants.

- Vous pouvez suspendre l'appareil par le dispositif à cet effet contre la protection de lame (A 13).

- En cas de stockage plus long (par exemple, hivernage) retirez l'accumulateur de l'appareil.

- Stockez l'accumulateur seulement en état partiellement chargé. En cas de stockage plus long, l'état de chargement devrait être de 40-60 %.

- Pendant une phase de stockage plus longue, vérifiez tous les 3 mois l'état de chargement de l'accumulateur et en cas de besoin chargez-le.

- Stockez l'accumulateur entre 10°C et 25°C. Pendant le stockage, évitez froid ou chaleur extrêmes pour que l'accumulateur ne perde pas ses capacités.

Elimination de l'appareil et protection de l'environnement

Retirez l'accumulateur de l'appareil et déposez l'appareil, l'accumulateur, les accessoires et l'emballage dans un centre de recyclage écologiquement.

Les machines n'ont pas leur place dans les ordures ménagères.

Ne jetez pas les accumulateurs dans les ordures ménagères, dans un feu (danger d'explosion) ou dans l'eau. Les accumulateurs endommagés peuvent nuire à l'environnement et à votre santé, si des liquides ou des vapeurs toxiques s'en échappent.

• Portez l'appareil à un point de recyclage.
• Jetez les accumulateurs en état déchargé. Nous recommandons de recouvrir les bornes avec un adhésif afin d'éviter tout court-circuit. N'ouvrez pas l'accumulateur.
• Eliminez les accumulateurs en respectant les instructions locales. Déposez les accumulateurs dans une déchèterie récupérant les anciennes batteries et où ceux-ci seront livrés à un centre de recyclage écologique. Renseignez-vous auprès de votre déchetterie locale ou auprès de notre service après-vente.
• Nous exécutons gratuitement l'élimination des déchets de vos appareils renvoyés défectueux.
• Jetez les déchets de coupe dans le composte et non pas dans les ordures ménagères.

Pièces de rechange/Accessoires

Vous obtiendrez des pièces de rechange et des accessoires à l'adresse www.grizzly-service.eu

Si vous ne disposez d'aucun accès Internet, veuillez téléphoner au centre de SAV (voir «Service-Center » page 39). Veuillez tenir prêts les numéros de commande indiqués ci-dessous.

Position Notice d’utilisation	Position Vue éclatée	Désignation	N° de commande
A 3 SET 11	Garde-main		91100556
A 4+5 SET 35	Poignée avant 91100557
A 9 SET 34	Accumulateur 18 V		91100553
A 12 SET 33	Chargeur		91100552
A 13 SET 25	Protection de lame		91100544

Dépannage

Problème Cause possible Suppression de la panne
L'appareil ne démarre pas	Accu (A 9) déchargé	Charger l'accu (voir „Processus de chargement")
	Accu (A 9) non inséré	Mettre en place l'accu (voir „Utilisation")
	Le commutateur de sécurité (A 4) ne fonctionne pas correc-tement	Mettre sous tension (voir „Utilisation")
	Interrupteur Marche/Arrêt (A 7) défectueux	Réparation par le Centre de services
L'appareil travaillie par inter-ruptions	Contact interne intermittent	Réparation par le service après-vente
	Commutateur Marche/Arrêt (A 7) défectueux
Les lames chauffent	Lame (A 2) non aiguisée	Aiguiser le bloc porte-lames ou le faire remplacer (Centre de services)
	Lame (A 2) ébréchée	Contrôler le bloc porte-lames ou le faire remplacer (Centre de services)
	Frottement trop important car lubrification insuffisante	Huiler le bloc de lames (A 2)
Mauvais résultat de coupe	Trop de friction en raison d'une lubrification défaillante	Huiler la barre porte-lame (A 2)
	Barre porte-lame (A 2) sale Nettoyer la barre porte-lame
	Barre porte-lame (A 2) émous-sée	Affûter la barre porte-lame ou la faire changer (service après-vente)
	Mauvaise technique de coupe Voir („Travailler avec le taille-haies“)

Garantie

Chère cliente, cher client, ce produit bénéficie d'une garantie de 3 ans, valable à compter de la date d'achat.

En cas de manques constatés sur ce produit, vous disposez des droits légaux contre le vendeur du produit. Ces droits légaux ne sont pas limités par notre garantie présentée par la suite.

Conditions de garantie

Le délai de garantie débute avec la date d'achat. Veuillez conserver soigneusement le ticket de caisse original. En effet, ce document vous sera réclamé comme preuve d'achat.

Si un défaut de matériel ou un défaut de fabrication se présente au cours des trois ans suivant la date d'achat de ce produit, nous réparons gratuitement ou remplaçons ce produit - selon notre choix. Cette garantie suppose que l'appareil défectueux et le justificatif d'achat (ticket de caisse) nous soient présentés durant cette période de trois ans et que la nature du manque et la manière dont celui-ci est apparu soient explicités par écrit dans un bref courrier. Si le défaut est couvert par notre garantie, le produit vous sera retourné, réparé ou remplacé par un neuf. Aucune nouvelle période de garantie ne débute à la date de la réparation ou de l'échange du produit. Indépendamment de la garantie commerciale souscrite, le vendeur reste tenu des défauts de conformité du bien et des vices rédhibitoires dans les conditions prévues aux articles L211-4 et suivants du Code de la consommation et aux articles 1641 et suivants du Code Civil.

Durée de garantie et demande légale en dommages-intérêts

La durée de garantie n'est pas prolongée par la garantie. Ce point s'applique aussi aux pièces remplacées et réparées. Les dommages et les manques éventuellement constatés dès l'achat doivent immédiatement être signalés après le déballage. A l'expiration du délai de garantie les réparations occasionnelles sont à la charge de l'acheteur.

Volume de la garantie

L'appareil a été fabriqué avec soin, selon de sévères directives de qualité et il a été entièrement contrôlé avant la livraison.

La garantie s'applique aux défauts de matériel ou aux défauts de fabrication.

Cette garantie ne s'étend pas aux parties du produit qui sont exposées à une usure normale et peuvent être donc considérées comme des pièces d'usure (par exemple les lames, l'accumulateur et la roue de transmission) ou pour des dommages affectant les parties fragiles (par exemple les commutateurs, l'accumulateur).

Cette garantie prend fin si le produit endommagé n'a pas été utilisé ou entretenu d'une façon conforme. Pour une utilisation appropriée du produit, il faut impérativement respecter toutes les instructions citées dans le manuel de l'opérateur. Les actions et les domaines d'utilisation déconseillés dans la notice d'utilisation ou vis-à-vis desquels une mise en garde est émise, doivent absolument être évités.

Marche à suivre dans le cas de garantie

Pour garantir un traitement rapide de votre demande, veuillez suivre les instructions suivantes :

• Tenez vous prêt à présenter, sur demande, le ticket de caisse et le numéro d'identification (IAN 59927) comme preuve d'achat.
• Vous trouverez le numéro d'article sur la

plaque signalétique.

- Si des pannes de fonctionnement ou d'autres manques apparaissent, prenez d'abord contact, par téléphone ou par e-Mail, avec le service après-vente dont les coordonnées sont indiquées ci-dessous. Vous recevrez alors des renseignements supplémentaires sur le déroulement de votre réclamation.

- En cas de produit défectueux vous pouvez, après contact avec notre service clients, envoyer le produit, franco de port à l'adresse de service après-vente indiquée, accompagné du justificatif d'achat (ticket de caisse) et en indiquant quelle est la nature du défaut et quand celui-ci s'est produit. Pour éviter des problèmes d'acceptation et des frais supplémentaires, utilisez absolument seulement l'adresse qui vous est donnée. Assurez-vous que l'expédition ne se fait pas en port dû, comme marchandises encombrantes, envoi express ou autre taxe spéciale. Veuillez renvoyer l'appareil, y compris tous les accessoires livrés lors de l'achat et prenez toute mesure pour avoir un emballage de transport suffisamment sûr.

Service Réparations

Vous pouvez, contre paiement, faire exécuter par notre service, des réparations qui ne font pas partie de la garantie. Nous vous enverrons volontiers un devis estimatif. Nous ne pouvons traiter que des appareils qui ont été correctement emballés et qui ont envoyés suffisamment affranchis.

Attention: veuillez renvoyer à notre agence de service votre appareil nettoyé et avec une note indiquant le défaut constaté. Les appareils envoyés en port dû - comme marchandises encombrantes, en envoi

express ou avec toute autre taxe spéciale ne seront pas acceptés.

Nous exécutons gratuitement la mise aux déchets de vos appareils défectueux renvoyés.

Service-Center

Service Suisse

Tel.: [phone]

(0,08 CHF/Min.,

mobile max. 0,40 CHF/Min.)

E-Mail: [e-mail]

IAN 59927

Service France

Tel.: [phone]

E-Mail: [e-mail]

IAN 59927

Importeur

Veuillez noter que l'adresse suivante n'est pas une adresse de service après-vente. Contactez d'abord le service après-vente cité plus haut.

Explosionszeichnung • Vue éclatée Vista esplosa • Exploded Drawing

FAH 18 C3
