TVAC10010 - Écran ABUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Écran de surveillance
Marque	Abus
Modèle	TVAC10010
Catégorie	Écran
Diagonale d'écran	10,1 pouces
Résolution	1024 x 600 pixels
Type de dalle	LCD TFT
Luminosité	250 cd/m²
Rapport de contraste	500:1
Angle de vision (horizontal/vertical)	140° / 120°
Entrées vidéo	1x BNC (CVBS), 1x VGA
Sortie audio	1x haut-parleur (1 W)
Alimentation	12 V DC, 1 A
Consommation électrique	12 W (max)
Dimensions (L x H x P)	250 x 170 x 30 mm
Poids	0,8 kg
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10% à 90% (sans condensation)
Montage	Support VESA 75 x 75 mm
Nettoyage recommandé	Chiffon doux non pelucheux, produits non abrasifs
Entretien	Éviter toute humidité excessive, nettoyer régulièrement
Pièces détachées	Adaptateur secteur, câble BNC, support mural
Réparabilité	Remplacement de l'alimentation et des câbles possible par l'utilisateur
Sécurité	Utiliser uniquement l'adaptateur fourni, ne pas exposer à l'humidité

FOIRE AUX QUESTIONS - TVAC10010 ABUS

Comment brancher l'écran TVAC10010 à une caméra ?

Utilisez un câble BNC (fourni) pour connecter la sortie vidéo de la caméra à l'entrée BNC (CVBS) de l'écran. Assurez-vous que l'écran et la caméra sont sous tension.

Puis-je utiliser cet écran avec un ordinateur ?

Oui, l'écran dispose d'une entrée VGA. Connectez-le à votre PC avec un câble VGA (non fourni). Aucun pilote n'est nécessaire.

Comment régler la luminosité et le contraste ?

Utilisez les boutons situés sur le côté de l'écran. Appuyez sur MENU pour accéder aux réglages, puis naviguez avec les flèches pour ajuster la luminosité, le contraste et d'autres paramètres.

Que faire si l'écran ne s'allume pas ?

Vérifiez que l'adaptateur secteur est correctement branché à l'écran et à une prise électrique fonctionnelle. Essayez un autre câble d'alimentation si possible. Si le problème persiste, le bloc d'alimentation interne peut être défectueux.

L'écran affiche une image floue, que faire ?

Assurez-vous que le câble vidéo est bien enfoncé et en bon état. Vérifiez les réglages de neteté dans le menu OSD. Pour une source VGA, ajustez la résolution de votre PC à 1024x600.

Comment nettoyer l'écran TVAC10010 ?

Éteignez l'écran et débranchez-le. Utilisez un chiffon doux et non pelucheux légèrement humide (avec de l'eau) pour essuyer l'écran. N'utilisez jamais de produits chimiques ou abrasifs.

Puis-je monter cet écran au mur ?

Oui, l'écran est compatible avec le standard VESA 75 x 75 mm. Utilisez un support mural adapté et fixez-le solidement. Le matériel de montage n'est pas inclus.

L'écran a-t-il un haut-parleur intégré ?

Oui, l'écran possède un haut-parleur intégré de 1 W pour une sortie audio basique. La qualité sonore est limitée ; pour un meilleur son, utilisez des enceintes externes.

Quelle est la consommation électrique de l'écran ?

La consommation maximale est d'environ 12 W. Cela correspond à une utilisation typique avec une luminosité modérée. L'écran est conçu pour fonctionner en continu.

Où puis-je trouver des pièces de rechange pour cet écran ?

Contactez le service client Abus ou consultez leur site web. Les pièces courantes comme l'adaptateur secteur ou les câbles peuvent être commandées directement.

MODE D'EMPLOI TVAC10010 ABUS

1. Instructions avant l'installation

Eloignez l'alimentation de tension du moniteur, si vous constatez une surchauffe ou un développement de fumée!Contactez dans ce cas votre vendeur spécialiste!	Tenez le moniteur à distance de l'eau. Si le moniteur entre en contact avec l'humidité, éloignez immédiatement le câble réseau!Contactez dans ce cas votre vendeur spécialiste!
Ne placez jamais le moniteur à proximité de sources chaleureuses, par ex. Sur des chauffages! Respectez les données pour la température d'exploitation dans le guide d'installation!	N'introduisez pas d'objets dans le moniteur (ex. aiguilles)!
Tenez le moniteur à distance de toute pénétration directe de soleil!	Ne placez pas le moniteur dans un environnement à haute humidité atmosphérique!
Ne placez pas le moniteur sur un sou-sol inégal!	Ne touchez pas le moniteur en cas d'orages ou éclair!
Ne démontez pas le moniteur!	Ne laissez pas tomber le moniteur!

2. Livraison

Moniteur Alimentation

Guide sur CD

3. Description des branchements

Alimentation de tension DC 12V, 5,0 A
Sortie audio Sortie de signal audio
Entrée audio Entrée de signal audio
Entrée VGA Entrée de signal PC
Entrée vidéo Entrée de signal vidéo composite (BNC)
Sortie vidéo Sortie de signal vidéo

4. Branchement du moniteur

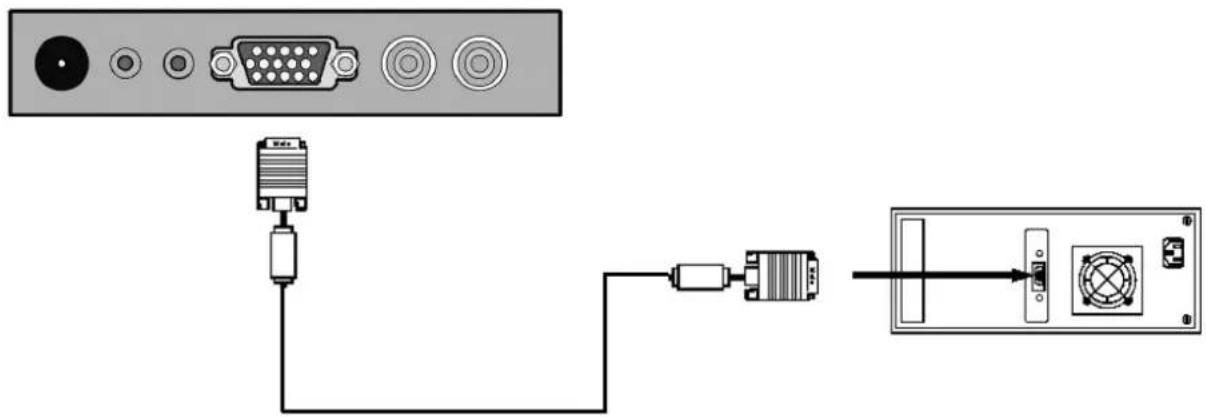

4.1 Raccordez le moniteur à un PC ou un enregistreur.

Utilisez un câble VGA pour brancher le moniteur à un PC ou un enregistreur.

4.2 Connectez le moniteur à une caméra ou un enregistreur.

Utilisez un câble coaxial avec des douilles BNC mâles pour la connexion.

Connectez l'entrée vidéo du moniteur à la sortie vidéo d'une caméra ou une sortie de moniteur d'un enregistreur.

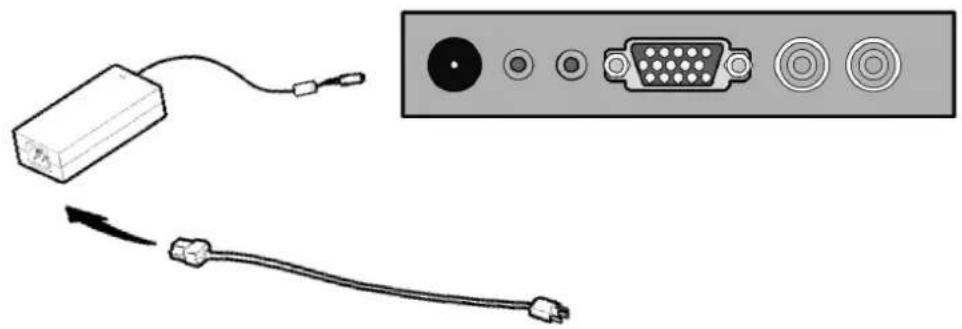

4.3 Finalement vous raccordez l'alimentation de tension livrée au moniteur et à l'alimentation en courant 230VAC.

Touche	Description
Auto	Sélection du signal d'entrée: VGA / AVQuitter un menu ou point de menu
Menu	Afficher menu OSD (On-Screen-Display)Accéder à un point de menuSélection d'un point de menu pour modifierConfirmer une valeur choisie
-	Changer entre les points de menuRéduire la valeur dans le menu OSD
+	Changer entre les points de menuAugmenter la valeur dans le menu OSD
Power Activer/désactiver moniteur

Vous trouvez un manuel détaillé en fichier PDF sur le CD ajouté.

Cette notice est une publication de la société ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany. Tour droits réservés, y compris traduction. Toute reproduction, quel que soit le type, par exemple photocopies, microfilms ou saisie dans des traitements de texte electronique est soumise à une autorisation préalable écrite de l'éditeur. Impression, même partielle, interdite. Cette notice est conforme à la réglementation en vigueur lors de l'impression. Données techniques et conditionnement soumis à modifications sans aucun préalable.
