TVAC10010 - Bildschirm ABUS - Kostenlose Bedienungsanleitung

Produkttyp	Überwachungsbildschirm
Marke	Abus
Modell	TVAC10010
Kategorie	Bildschirm
Bildschirmdiagonale	10,1 Zoll
Auflösung	1024 x 600 Pixel
Panel-Typ	LCD TFT
Helligkeit	250 cd/m²
Kontrastverhältnis	500:1
Blickwinkel (horizontal/vertikal)	140° / 120°
Videoeingänge	1x BNC (CVBS), 1x VGA
Audioausgang	1x Lautsprecher (1 W)
Stromversorgung	12 V DC, 1 A
Stromverbrauch	12 W (max.)
Abmessungen (B x H x T)	250 x 170 x 30 mm
Gewicht	0,8 kg
Betriebstemperatur	0 °C bis 40 °C
Betriebsluftfeuchtigkeit	10% bis 90% (ohne Kondensation)
Montage	VESA-Halterung 75 x 75 mm
Empfohlene Reinigung	Weiches, fusselfreies Tuch, nicht scheuernde Mittel
Pflege	Übermäßige Feuchtigkeit vermeiden, regelmäßig reinigen
Ersatzteile	Netzteil, BNC-Kabel, Wandhalterung
Reparaturfähigkeit	Austausch von Netzteil und Kabeln durch den Benutzer möglich
Sicherheit	Nur das mitgelieferte Netzteil verwenden, nicht Feuchtigkeit aussetzen

Häufig gestellte Fragen - TVAC10010 ABUS

Wie schließe ich den TVAC10010 Bildschirm an eine Kamera an?

Verwenden Sie ein BNC-Kabel (mitgeliefert), um den Videoausgang der Kamera mit dem BNC (CVBS)-Eingang des Bildschirms zu verbinden. Stellen Sie sicher, dass Bildschirm und Kamera eingeschaltet sind.

Kann ich diesen Bildschirm mit einem Computer verwenden?

Ja, der Bildschirm hat einen VGA-Eingang. Schließen Sie ihn mit einem VGA-Kabel (nicht im Lieferumfang) an Ihren PC an. Es sind keine Treiber erforderlich.

Wie stelle ich Helligkeit und Kontrast ein?

Verwenden Sie die Tasten an der Seite des Bildschirms. Drücken Sie MENU, um auf die Einstellungen zuzugreifen, und navigieren Sie mit den Pfeiltasten, um Helligkeit, Kontrast und andere Parameter anzupassen.

Was tun, wenn der Bildschirm nicht angeht?

Überprüfen Sie, ob das Netzteil richtig mit dem Bildschirm und einer funktionierenden Steckdose verbunden ist. Versuchen Sie gegebenenfalls ein anderes Netzkabel. Wenn das Problem weiterhin besteht, könnte das interne Netzteil defekt sein.

Der Bildschirm zeigt ein unscharfes Bild, was tun?

Stellen Sie sicher, dass das Videokabel richtig eingesteckt und in gutem Zustand ist. Überprüfen Sie die Schärfe-Einstellungen im OSD-Menü. Passen Sie bei einer VGA-Quelle die Auflösung Ihres PCs auf 1024x600 an.

Wie reinige ich den TVAC10010 Bildschirm?

Schalten Sie den Bildschirm aus und ziehen Sie den Netzstecker. Verwenden Sie ein weiches, fusselfreies Tuch, das leicht mit Wasser angefeuchtet ist, um den Bildschirm abzuwischen. Verwenden Sie niemals chemische oder scheuernde Reinigungsmittel.

Kann ich diesen Bildschirm an der Wand montieren?

Ja, der Bildschirm ist mit dem VESA 75 x 75 mm-Standard kompatibel. Verwenden Sie eine geeignete Wandhalterung und befestigen Sie sie sicher. Das Montagematerial ist nicht im Lieferumfang enthalten.

Hat der Bildschirm einen eingebauten Lautsprecher?

Ja, der Bildschirm verfügt über einen eingebauten Lautsprecher mit 1 W für eine grundlegende Audioausgabe. Die Klangqualität ist begrenzt; für besseren Sound verwenden Sie externe Lautsprecher.

Wie hoch ist der Stromverbrauch des Bildschirms?

Der maximale Verbrauch liegt bei etwa 12 W. Dies entspricht einer typischen Nutzung bei moderater Helligkeit. Der Bildschirm ist für den Dauerbetrieb ausgelegt.

Wo finde ich Ersatzteile für diesen Bildschirm?

Kontaktieren Sie den Abus-Kundendienst oder besuchen Sie deren Website. Gängige Teile wie das Netzteil oder die Kabel können direkt bestellt werden.

BEDIENUNGSANLEITUNG TVAC10010 ABUS

1. Hinweise vor der Installation

Entfernen Sie die Spannungsversorgung des Monitors, wenn Sie eine Überhitzung oder Rauchentwicklung feststellen!Kontaktieren Sie in diesem Fall Ihren Fachhändler!	Halten Sie den Monitor von Wasser fern. Kommt der Monitor mit Feuchtigkeit in Verbindung, so entfernen Sie sofort das Netzkabel!
Platzieren Sie den Monitor nie in der Nähe von Hitzequellen, z.B. auf Heizgeräten! Beachten Sie die Angaben für die Betriebstemperatur in der Installationsanleitung!	Führen Sie keine Gegenstände in den Monitor ein (z.B. Nadeln)!
Halten Sie den Monitor fern von direkter Sonneneinstrahlung!	Platzieren Sie den Monitor nicht in Umgebung mit hoher Luftfeuchtigkeit!
Platzieren Sie den Monitor nicht auf unebenem Untergrund!	Berühren Sie den Monitor nicht bei Gewitter bzw. wenn es blitzt!
Demontieren Sie den Monitor nicht!	Lassen Sie den Monitor nicht fallen!

2. Lieferumfang

Monitor Netzteil

Anleitung auf CD

3. Beschreibung der Anschlüsse

Spannungsversorgung DC 12V, 5,0 A
Audio-Ausgang	Audiosignalausgang
Audio-Eingang	Audiosignaleingang
VGA-Eingang	PC-Signaleingang
Video-Eingang	Composite-Videosignaleingang (BNC)
Video-Ausgang	Durchgeschleifter Videoausgang

4. Anschluss des Monitors

4.1 Verbinden Sie den Monitor mit einem PC oder einem Rekorder

Verwenden Sie ein VGA-Kabel zum Anschluss des Monitors an einen PC oder an einen Rekorder.

4.2 Verbinden Sie den Monitor mit einer Kamera oder einem Rekorder

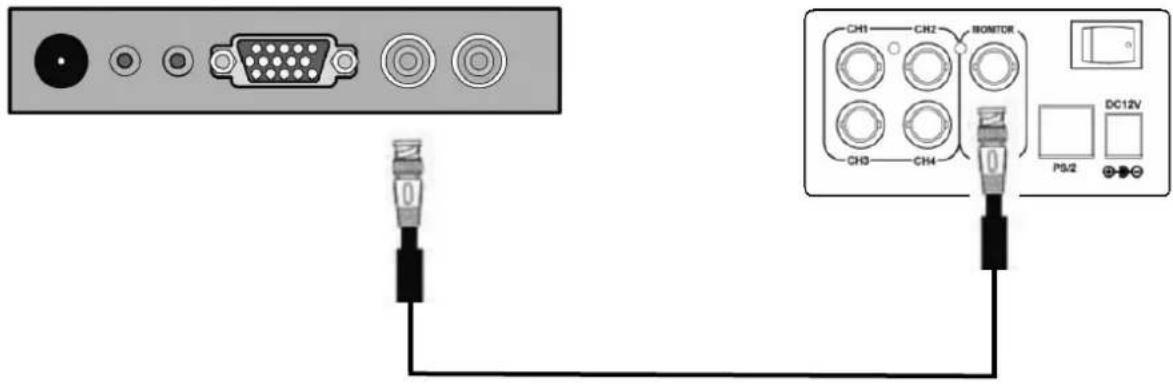

Verwenden Sie für die Verbindung ein Koaxialkabel mit männlichen BNC-Buchsen. Verbinden Sie den Video-Eingang des Monitors mit dem Video-Ausgang einer Kamera oder dem Monitorausgang eines Rekorders.

4.3 Zuletzt verbinden Sie das mitgelieferte Netzteil mit dem Monitor und der 230VAC Stromversorgung.

Taste	Beschreibung
Auto	Auswahl des Eingang-Signals: VGA / AVVerlassen des Menüs bzw. eines Menüpunktes
Menu	Einblenden des OSD (On-Screen-Display)Aufruf eine MenüpunktesAuswahl eines Menüpunktes zum BearbeitenBestätigen eines ausgewählten Wertes
-	Wechseln zwischen den MenüpunktenVerringern des Wertes im OSD
+	Wechseln zwischen den MenüpunktenErhöhung des Wertes im OSD
Power Monitor an- / ausschalten

Eine ausführliche Anleitung finden Sie im PDF Format auf der beigelegten CD.

Diese Kurzanleitung ist eine Publikation der ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing. Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z.B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.
