TVAC10010 - Scherm ABUS - Gratis gebruiksaanwijzing en handleiding

Producttype	Bewakingsscherm
Merk	Abus
Model	TVAC10010
Categorie	Scherm
Schermdiagonaal	10,1 inch
Resolutie	1024 x 600 pixels
Schermtype	LCD TFT
Helderheid	250 cd/m²
Contrastverhouding	500:1
Kijkhoek (horizontaal/verticaal)	140° / 120°
Video-ingangen	1x BNC (CVBS), 1x VGA
Audio-uitgang	1x luidspreker (1 W)
Voeding	12 V DC, 1 A
Stroomverbruik	12 W (max)
Afmetingen (B x H x D)	250 x 170 x 30 mm
Gewicht	0,8 kg
Bedrijfstemperatuur	0 °C tot 40 °C
Luchtvochtigheid bedrijf	10% tot 90% (zonder condensatie)
Montage	VESA-beugel 75 x 75 mm
Aanbevolen reiniging	Zachte, pluisvrije doek, niet-schurende producten
Onderhoud	Vermijd overmatig vocht, regelmatig reinigen
Reserveonderdelen	Netadapter, BNC-kabel, wandbeugel
Repareerbaarheid	Vervanging van voeding en kabels mogelijk door gebruiker
Veiligheid	Gebruik alleen de meegeleverde adapter, niet blootstellen aan vocht

Veelgestelde vragen - TVAC10010 ABUS

Hoe sluit ik het TVAC10010-scherm aan op een camera?

Gebruik een BNC-kabel (meegeleverd) om de video-uitgang van de camera aan te sluiten op de BNC (CVBS)-ingang van het scherm. Zorg ervoor dat het scherm en de camera onder spanning staan.

Kan ik dit scherm met een computer gebruiken?

Ja, het scherm heeft een VGA-ingang. Sluit het aan op uw pc met een VGA-kabel (niet meegeleverd). Er zijn geen stuurprogramma's nodig.

Hoe stel ik de helderheid en het contrast in?

Gebruik de knoppen aan de zijkant van het scherm. Druk op MENU om de instellingen te openen en navigeer met de pijltjestoetsen om helderheid, contrast en andere parameters aan te passen.

Wat moet ik doen als het scherm niet aangaat?

Controleer of de netadapter correct is aangesloten op het scherm en op een werkend stopcontact. Probeer indien mogelijk een andere voedingskabel. Als het probleem aanhoudt, kan de interne voeding defect zijn.

Het scherm geeft een wazig beeld, wat moet ik doen?

Zorg ervoor dat de videokabel goed is aangesloten en in goede staat verkeert. Controleer de scherpte-instellingen in het OSD-menu. Stel voor een VGA-bron de resolutie van uw pc in op 1024x600.

Hoe reinig ik het TVAC10010-scherm?

Zet het scherm uit en trek de stekker eruit. Gebruik een zachte, pluisvrije doek licht bevochtigd (met water) om het scherm af te vegen. Gebruik nooit chemische of schurende middelen.

Kan ik dit scherm aan de muur bevestigen?

Ja, het scherm is compatibel met de VESA 75 x 75 mm-standaard. Gebruik een geschikte wandbeugel en bevestig deze stevig. Montagemateriaal is niet inbegrepen.

Heeft het scherm een ingebouwde luidspreker?

Ja, het scherm heeft een ingebouwde luidspreker van 1 W voor eenvoudige audio-uitvoer. De geluidskwaliteit is beperkt; gebruik voor beter geluid externe luidsprekers.

Wat is het stroomverbruik van het scherm?

Het maximale verbruik is ongeveer 12 W. Dit komt overeen met typisch gebruik bij gemiddelde helderheid. Het scherm is ontworpen voor continu gebruik.

Waar kan ik reserveonderdelen voor dit scherm vinden?

Neem contact op met de klantenservice van Abus of bezoek hun website. Gangbare onderdelen zoals de netadapter of kabels kunnen rechtstreeks worden besteld.

GEBRUIKSAANWIJZING TVAC10010 ABUS

1. Instructies voor het installeren

Verwijder de spanningsvoorziening van de monitor, wanneer de monitor te warm wordt of rookontwikkeling veroorzaakt![ZKKS]Neem contact op met uw installateur!	Houd de monitor uit de buurt van water. Wanneer de monitor met vochtigheid in aanraking komt dient u direct de spanningsvoorziening te verwijderen!Neem contact op met uw installateur!
Plaats de monitor niet in de buurt van hittebronnen, bijvoorbeeld bij verwarmingen!Houdt rekening met de bedrijfstemperatuur die in de handleiding staat vermeld.	Stop niets in de monitor zoals bijvoorbeeld spijkers!
Houdt de monitor uit het direct zonlicht!	Plaats de monitor niet in een omgeving met een hoge luchtvochtigheid!
Plaats de monitor op een vlakke ondergrond!	Raak de monitor niet aan bij onweer of wanneer het bliksemt!
Demonteer de monitor niet![YZDAZ]	Laat de monitor niet vallen!

2. Leveringsomvang

Monitor Voeding

Handleiding op CD

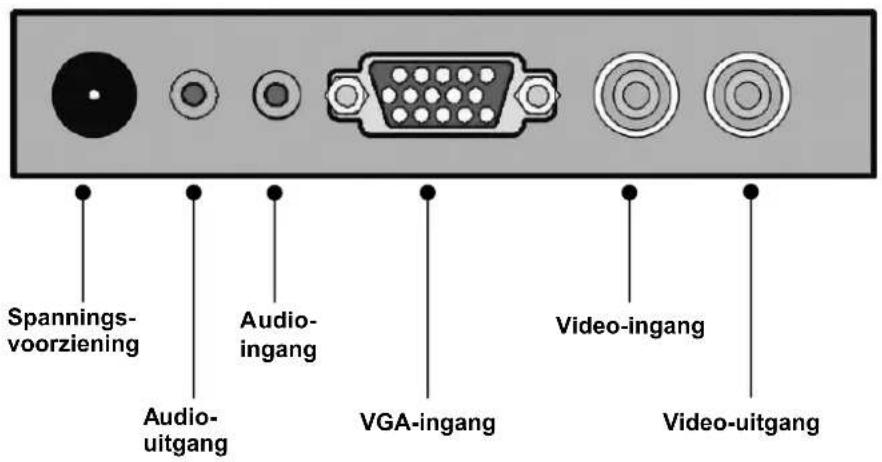

3. Omschrijving aansluitingen

Spanningsvoorziening DC 12V, 5,0 A
Audio-uitgang	Uitgang	audiosignaal
Audio-ingang	Ingang	audiosignaal
VGA-ingang	PC	Signaalingang
Video-ingang Composiet ingang video signaal (BNC)
Video-uitgang	Video-uitgang	(doorgelust)

4. Aansluiting van de monitor

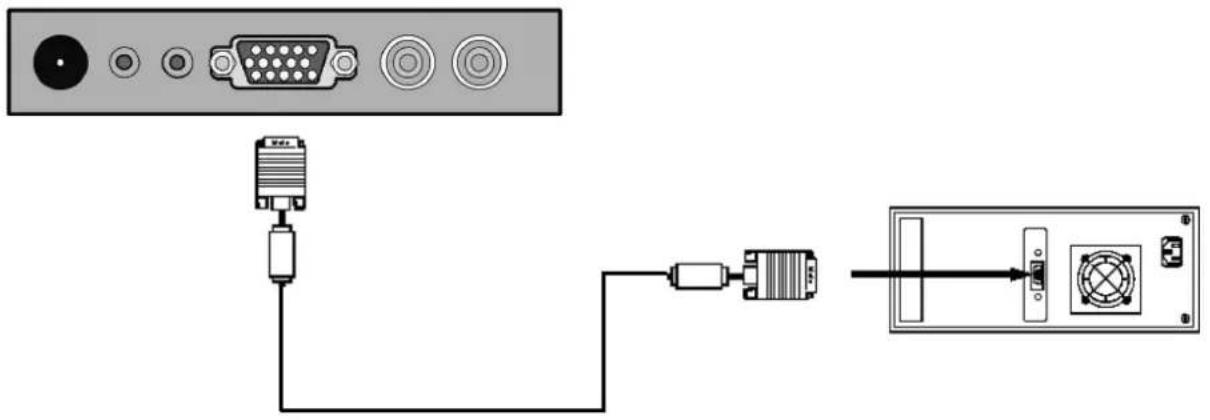

4.1 Verbindt de monitor met een PC of een recorder

Gebruik een VGA kabel voor het aansluiten van de monitor op een PC of een recorder.

4.2 Verbind de recorder met een camera of een recorder

Gebruik voor de verbinding een coaxkabel met manlijke BNC connectoren.

Verbind de video ingang van de monitor met de video uitgang van een camera of de monitor uitgang van de recorder.

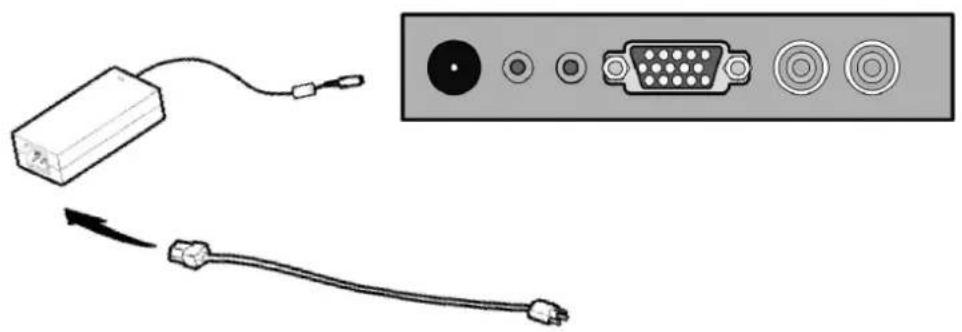

4.3 Als laatste wordt m.b.v. de meegeleverde voeding de monitor aangesloten op de 230ac netspanning.

5. Omschrijving toetsen

Toets	Omschrijving
Auto	Selecteren ingangssignaal: VGA / AVVerlaten van het menu of menupunt
Menu	Oproepen van het OSD menu (On-Screen-Display)Oproepen van een menupuntKeuze van een menupunt te bewerkenBevestigen van een gekozen waarde
-	Wisselen tussen verschillende menupuntenverlagen van waardes in het OSD menu
+	Wisselen tussen verschillende menupuntenVerhogen van waardes in het OSD menu
Power Monitor aan-/uitschakelen

U vindt een gedetailleerde handleiding in PDF-formaat op de bijgeleverde CD.

1. Installation

Deze gebruiksaanwijzing is een publicatie van ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany. Alle rechten, inclusief de vertaling, voorbehouden. Reproducties van welke aard dan ook, fotokopie, microfilm of opgeslagen in een geautomatiseerd gegevensbestand, alleen met schriftelijke toestemming van de uitgever. Nadruuk, ook in uittreksel, verboden. Deze gebruiksaanwijzing voldoet aan de technische eisen bij het ter perse gaan. Wijzigingen in techniek en uitrusting voorbehouden.
