!8 Couvercle du logement des piles (p. 34) !9 Ecrou de pied @0 Dos @1 Témoin vert
Mise en place/remplacement de la pile36 Témoin d’usure de la pile36 Modèle date37 Interrupteur général et vérification de la pileinterrupteur 38 Comment tenir l’appareil 39 Utilisation du zoom 38-115 mm 39
Indications dans le viseur et témoin vert41 Prise de vue 42 Rebobinage du film 43 Mémorisation de la mise au point 44 Sujet dont la mise au point est difficile45
Prise de vue avec retardateur48 Prise de vue en mode infini-paysage48 Caracteristiques techniques 49
• Prenez soin de garder les piles hors de portée des enfants. Consultez immédiatement un médecin en cas d’absorption accidentelle.
• N’essayez jamais de démonter, de recharger ou de mettre en court-circuit la pile. Ne la jetez jamais dans un feu, car elle pourrait exploser. • Retirez immédiatement les piles de l’appareil si elles chauffent ou commencent à fumer. Veillez à ne pas vous brûler pendant cette opération.
• Evitez les chocs, les vibrations ou les pressions importantes. Protégez-le par un sac matelassé lorsque vous le transportez en voiture, moto, avion ou bateau, etc. • Toute formation de condensation à l’intérieur comme à l’extérieur de l’appareil peut s’avérer très dangereuse pour l’appareil car la rouille peut gravement endommager son mécanisme. Par ailleurs, les brusques changements de température peuvent entraîner la formation de cristaux et endommager l’appareil. Dans un tel cas, mettez l’appareil dans un sac pour qu’il se réchauffe lentement. Sortez-le seulement lorsqu’il aura atteint la température ambiante.
• Ne laissez pas votre appareil séjourner longtemps à la chaleur ou l’humidité (voiture, par exemple). • Evitez de ranger l’appareil dans un placard où se trouvent des produits chimiques ou de la naphtaline. Rangez l’appareil dans un endroit bien ventilé pour éviter les moisissures. Précautions d’entretien • Utilisez une soufflette pour dépoussiérer le boîtier, l’objectif ou le viseur. • N’utilisez jamais de solvants tels que diluant, alcool ou benzène pour nettoyer votre appareil. Pour nettoyer les surfaces externes de l’appareil, il est recommandé d’utiliser un chiffon sec. Autres précautions • L’appareil fonctionne correctement entre 50˚C et-10˚C.
• Une mauvaise utilisation de la pile peut provoquer des fuites, surchauffes, explosions, etc. Respectez les polarités “+” et “-” indiquées. • N’essayez jamais démonter, de court-circuiter ou de recharger la pile. Ne jetez jamais la pile dans le feu, car elle pourrait exploser. • A basse température, le fonctionnement de la pile peut être momentanément altéré, mais un retour à une température normale réglera le problème. • Ayez toujours une pile de rechange lors de prises de vues à l’extérieur ou en voyage. • Avant de mettre l’appareil dans un sac, assurez-vous que l’interrupteur principal est coupé (position OFF). Faute de quoi, la pile se déchargera si le déclencheur est actionné de façon accidentelle. • Prenez soin de ranger la pile hors de portée des enfants.
• La garantie Pentax ne couvre que la réparation de défauts de matériel et la main d’œuvre. Toute autre défectuosité n’est pas couverte par la garantie. Si le problème a pour origine une utilisation du produit contraire à celle stipulée dans ce mode d’emploi, les frais seront à charge du propriétaire ou un devis sera établi. • N’appliquez pas de force sur l’objectif zoom. Ne posez pas l’appareil en dirigeant son objectif vers le bas. • L’infiltration de poussière, de saleté, d’humidité, de gaz toxique, d’eau douce ou salée, etc. dans l’appareil peut provoquer des dégâts et le rendre inutilisable. Des dégâts de ce genre ne seront pas couverts par la garantie et les réparations seront facturées. Par conséquent, manipulez votre appareil avec grand soin.
1. Ouvrez le couvercle du logement de la pile en le tournant dans le sens de la flèche à l’aide de la partie saillante de l’attache courroie. (Fig. 3-1) 2. Insérez une pile au lithium (CR123A ou son équivalent) en respectant le positionnement des polarités (+/-) indiqué dans le logement. (Fig. 3-2) 3. Fermez le couvercle du logement (un déclic indique que le couvercle est bien enclenché). (Fig. 3-3)
TEMOIN D’USURE DE LA PILE Utilisez une pile au lithium de 3 V (CR-123A ou DL123A). Le témoin d’usure de la pile ( ) s’affiche sur l’écran ACL lorsque la pile est presque usée. Remplacez-la aussi vite que possible. Dès que le témoin ( ) commence à clignoter, toute opération devient impossible. Autonomie de la pile (avec film de 24 vues): Environ 15 films en utilisant le flash 1 vue sur 2 (avec une pile CR-123A et selon les critères de test Pentax). La durée de vie et les performances d’une pile varient considérablement selon la fréquence d’utilisation du zoom motorisé, du flash et des conditions externes comme la température et la date de fabrication de la pile.

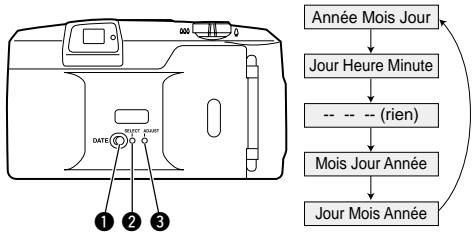

Année Mois Jour Jour Heure Minute • Ce modèle permet d’imprimer la date sur chaque photo jusqu’en l’an 2049. Sélection du mode Appuyez du doigt sur la touche DATE q et le mode change sur l’écran ACL comme indiqué sur le schéma.
Utilisez l’attache métallique de la courroie pour presser les touches SELECT et ADJUST. 1. Pour sélectionner les chiffres à modifier, pressez la touche SELECT w plusieurs fois jusqu’à ce que les chiffres que vous souhaitez modifier se mettent à clignoter. 2. Pressez la touche ADJUST e pour amener à la valeur souhaitée la catégorie préalablement sélectionnée à l’aide de la touche SELECT w. Le chiffre affiché augmente d’une unité à chaque pression de la touche ADJUST e. Si vous maintenez la touche enfoncée, les chiffres défilent de manière continue. 3. Une fois les données réglées, pressez la touche SELECT w. Le symbole tiret ( - ) apparaît sur l’écran ACL pour indiquer que plusieurs choix d’impression de données sont possibles.
évitez qu’un objet de couleur claire ne se trouve en bas, à droite ce cadrage.
• Si l’appareil sous tension n’est pas utilisé pendant plus de 3 minutes, l’objectif se rétracte automatiquement et l’alimentation est coupée pour préserver la tension de la pile. • Utilisez une pile au lithium de 3 V de type CR-123A ou équivalent. Ne retirez pas la pile avant qu’elle ne soit épuisée, car les données du modèle DATE seraient initialisées. VÉRIFICATION DE LA PILE Après avoir allumé (position ON) l’interrupteur général, l’objectif ressort légèrement et le cache-objectif s’ouvre. • Lorsque le symbole d’usure de la pile ( sur l’écran ACL.
3. Veillez à ce que vos doigts, vos cheveux ou un autre objet ne viennent pas obstruer la fenêtre de mise au point automatique, l’objectif, la fenêtre cellule ou le flash incorporé.
Lorsque vous déplacez la commande de zooming vers la droite ( ), la focale varie vers 115 mm et rapproche le sujet. Lorsque vous la déplacez vers la gauche ( ), la focale varie vers la position grand angle 38 mm et permet d’élargir le cadrage. (Fig. 6)
Ne posez jamais l’appareil sur le zoom.
• Ne faites pas obstacle au mouvement de l’objectif zoom pendant qu’il se déplace.
1. Abaissez le levier de déverrouillage du dos dans le sens de la flèche pour ouvrir le dos. (Fig. 7-1) 2. Placez la cartouche dans son logement en insérant d’abord l’extrémité plate sur l’axe de rebobinage, puis en poussant sa partie supérieure. (Fig. 7-2) 3. Tirez sur l’amorce du film jusqu’à la bobine réceptrice. Alignez l’extrémité du film avec le repère q [ FILM]. (Fig. 7-3) Assurez-vous que le film est correctement placé entre les guides supérieurs et inférieurs. 4. Refermez le dos de l’appareil. Le film avance automatiquement à la première vue. (Fig. 7-4)
• Si l’interrupteur général est coupé (position OFF) alors que le film est correctement chargé, le nombre de vues reste affiché pendant 5 secondes environ sur l’écran ACL. • Si l’interrupteur général est coupé (position OFF) alors que le film n’est pas correctement chargé, l’indication ( ) du compteur de vues disparaît immédiatement de l’écran ACL.
• Il est conseillé d’utiliser des films couleur négatif (papier). • Des films sans codage DX ne sont pas utilisables. Si un film non codé DX est installé dans l’appareil, il se règle automatiquement à la sensibilité 100 ISO. • Il est conseillé d’utiliser des films 400 ISO pour pouvoir réaliser des photos dans de nombreuses conditions d’éclairage.
Lorsque vous prenez une photo de format standard, composez votre photo à l’intérieur de ce cadre.
Clignotement du témoin: Si la distance du sujet est inférieure à 0,8 m ou si le flash est en cours de recyclage, il clignote et le déclenchement s’avère impossible.
Mettez l’appareil sous tension en appuyant sur l’interrupteur général. (Fig. 8-1) 1. Après avoir sélectionné la focale souhaitée et composé la scène, faites la mise au point avec la mire autofocus. (Fig. 8-2) • Si vous souhaitez cadrer le sujet en dehors du centre de l’image, utilisez la technique de mémorisation de la mise au point. Voir page 39. 2. Vérifiez l’indication du témoin lumineux. (Fig. 8-3) Lorsque le sujet est correctement mis au point, le témoin vert s’allume fixement.
3. Prise de vue Appuyez à fond sur le déclencheur pour prendre la photo. Le film avance ensuite automatiquement à la vue suivante.
Si le déclencheur est actionné à mi-course par faible éclairage, le flash se charge automatiquement, le témoin vert s’allume et () le voyant ( ) apparaît sur l’écran ACL pour signaler que le flash est prêt à fonctionner. • L’émission de flash automatiquement se règle d’ellemême lorsque l’interrupteur général est allumé (ON). Plage effective du flash (à l’emploi d’un film couleur négatif) ISO Objectif 38mm ( Ensuite l’alimentation est coupée automatiquement.
• Si vous souhaitez faire la mise au point sur un autre sujet, relâchez le déclencheur, recadrez puis pressez de nouveau le déclencheur à mi-course.
2. Rebobinage du film (Fig. 9-2) Ouvrez le dos de l’appareil et retirez la cartouche de film hors de son logement en la tirant d’abord par le haut avec votre doigt. Remarques: • N’ouvrez jamais le dos de l’appareil tant que tout le rouleau de film n’a pas été exposé. • Il faut environ 20 secondes pour rebobiner un film de 24 vues. • Il arrive que le déclencheur puisse encore être actionné une fois ou deux alors qu’est déjà atteint le nombre de vues du film, indiqué sur sa cartouche. Dans ce cas, il se peut que ces vues supplémentaires soient perdues lors du traitement du film.
Si vous souhaitez retirer un film partiellement exposé, appuyez sur la commande de rebobinage à mi-film à l’aide de la partie saillante de l’attache de la courroie. • L’objectif se rétracte et le rebobinage du film commence. • Lorsque le film est complètement rebobiné, le moteur s’arrête et le témoin ( ) clignote pendant 5 secondes pour signaler que le dos de l’appareil peut être ouvert en toute sécurité.
( ) sur le sujet principal, seul l’arrière-plan sera bien au point. Si le sujet principal est décalé de la mire autofocus au centre du viseur, utilisez la technique de mémorisation de la mise au point. (La mémorisation de la mise au point permet de verrouiller la mise au point.) 1. Faites la mise au point sur le sujet avec la mire autofocus ( ). (Fig. 11-1) 2. Lorsque le déclencheur est pressé à mi-course, le témoin vert s’allume et l’exposition et la mise au point sont momentanément mémorisées. (Fig. 112) 3. Tout en maintenant le déclencheur à mi-course, recadrez ou recomposez l’image, puis pressez à fond le déclencheur pour prendre la photo. (Fig. 11-3) Remarque: • Pour annuler la mémorisation de la mise au point, il suffit de retirer le doigt du déclencheur.

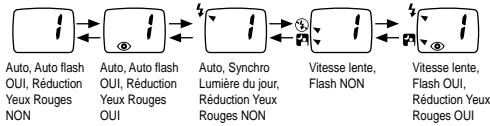

Pour atténuer le phénomène des yeux rouges sur la photo, appuyez sur la commande de réduction des yeux rouges jusqu’à apparition du symbole ( ). Dans ce mode, la lampe du retardateur s’allume environ 1 seconde avant l’émission du flash proprement dit, ce qui réduit cet effet inesthétique. Pour annuler ce mode, appuyez sur la touche de flash pour passer au mode automatique.
Appuyez sur la touche de mode Flash pour régler sur ( ) le symbole de la flèche de l’écran ACL. (Fig. 14) Dans ce mode, le flash se déclenche, que l’éclairage soit fort ou faible. Si un portrait est pris alors que le sujet est en contre-jour, l’avant du sujet risque d’être sombre. Dans ce cas, faites appel au mode Synchro Lumière du jour (Flash en service), le flash se trouvant dans la plage effective de prise de vue. Le sujet sera alors bien exposé, sans zone d’ombre. Si vous souhaitez utiliser le flash d’appoint, faites appel à ce mode où le flash fonctionne toujours.
• Plus la luminosité est faible, plus la vitesse d’obturation est longue et plus les risques de “bougé” sont grands: utilisez un pied! • Vérifiez que vous être bien dans la zone d’efficacité du flash, même lorsque vous l’utilisez comme flash d’appoint en plein jour. Voir page 41.
). Il est possible d’équilibrer le sujet et l’arrière-plan en faisant appel au flash pour exposer correctement le sujet à l’avant-plan et la vitesse lente pour exposer l’arrière-plan faiblement éclairé.
2. Assurez-vous que le sujet se trouve à l’intérieur de la mire autofocus du viseur. Appuyez à fond sur le déclencheur pour mettre le retardateur en service. (Fig. 17-2)
) la flèche de l’écran ACL. (Fig. 18)
Pendant que le retardateur fonctionne, la flèche () clignote sur l’écran ACL et la lampe du retardateur s’allume. La lampe se met à clignoter 3 secondes avant le déclenchement proprement dit.
Pour annuler le retardateur à tout moment après sa mise en service, appuyez sur l’interrupteur général. • Si vous vous tenez juste devant l’appareil au moment d’activer le déclencheur, l’appareil fera la mise au point sur vous et pas sur le sujet principal. Veillez à vous tenir derrière ou à côté de l’appareil lorsque vous activez le retardateur. • Si vous souhaitez utiliser le flash avec le retardateur, veillez à ce que la flèche sur l’écran ACL apparaisse et soit dirigée vers ( ), signalant ainsi que le flash est chargé avant d’actionner le retardateur.
• Ce mode est annulé, une fois que la photo a été prise automatiquement. • Dans ce mode, le flash ne fonctionnera pas en mode automatique.
Formato: Temps de rebobinage: Compteur de vues: Objectif: Système de mise au point:
Obturateur: Retardateur: Automatique. La fermeture du dos de l’appareil fait avancer automatiquement la pellicule à la première vue. Entraînement automatique du film (vue par vue). Automatique en fin de film avec arrêt automatique du rebobinage. Environ 20 secondes pour un film 24 vues. Possibilité de rebobinage en cours de film. Affichage automatique des numéros de vues en ordre croissant à la prise de vue et décroissant lors du rebobinage. Zoom motorisé PENTAX 38-115 mm f/4,3-12,2; 5 éléments en 5 groupes. Angle de champ: 59˚ - 21,5˚. Automatisme de mise au point active par infrarouge Pentax avec mémorisation de la mise au point. Plage : de 0,8 m (2,6 pieds) à l’infini. Grossissement maximal : env. 0,17 x. Mode Infini-paysage (mise au point réglée sur l’infini) Zoom électronique. Obturateur électronique à exposition automatique programmée avec vitesse de 1/500e à 2 secondes environ. Déclenchement électromagnétique. Indication par témoin LED. Temporisation d’environ 10 secondes. Annulation possible après la mise en service. Viseur zoom à image réelle. Couverture du champ : 83%. Grossissement : de 0,44x (38 mm, grand angle) à 1,23x (115 mm, télé). Dioptrie : -1m–1, Mire autofocus, Cadre de visée, Cadre de correction de prise de vue rapprochée, Témoin vert allumé (o) : prise de vue possible, Témoin vert clignotant : Sujet trop près et/ou flash en cours de recharge.
Témoin d’usure de la pile: Dimensions & poids: MODELE DATE Mécanisme des données: Mode d’impression: Dimensions & poids : 8,0 IL à 17 IL à 38 mm grand angle; de 8,0 IL à 19 IL à 115 mm en mode Vitesses lentes (400 ISO). Flash intégré avec mode réduction des yeux rouges. Emission automatique de l’éclair en faible lumière. Modes flash : Synchro flash plein jour / Synchro flash vitesses lentes (jusqu’à 2 sec.). Flash annulé : annulation du flash en toute situation. De 0,8 à 7,9 m (38 mm), de 0,8 à 2,8 m (115 mm, Télé) (avec film 400 ISO). Environ 7 secondes d’après les critères de test PENTAX. Une pile lithium 3V (CR123 ou type équivalent). Environ 15 films de 24 poses en utilisant le flash 1 vue sur 2 (d’après les critères de test PENTAX). ( ) apparaît sur l’écran ACL, le déclenchement est impossible lorsque ( ) clignote.
