5CFI-4G - Plaque de cuisson FAGOR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Plaque de cuisson à gaz encastrable
Marque	FAGOR
Modèle	5CFI-4G
Dimensions (L x P x H)	594 x 520 x 41 mm
Découpe nécessaire	490 x 560 mm
Alimentation électrique	230 V ~ 50 Hz
Type de gaz compatible	Gaz naturel G20 (20 mbar) ou GPL B/P G30 (29/37 mbar)
Nombre de brûleurs	4
Puissance des brûleurs	1 brûleur petit (1,0 kW), 2 brûleurs moyens (1,75 kW chacun), 1 brûleur grand (3,0 kW)
Allumage	Manuel (allumette ou briquet) – sans allumage électrique intégré
Sécurité gaz	Non (pas de thermocouple de sécurité)
Surface de cuisson	Verrre trempé
Matériau des grilles	Fonte émaillée
Nettoyage et entretien	Nettoyer les brûleurs avec de l'eau chaude et du produit doux ; surface vitrée avec un chiffon humide ; ne pas utiliser d'éponges métalliques.
Perturbations courantes	Brûleur qui ne s'allume pas, flamme irrégulière, injecteur bouché
Réparabilité	Intervention uniquement par un professionnel habilité ; changement d'injecteurs possible pour autre type de gaz.
Classe de protection électrique	Classe I (nécessite une prise avec mise à la terre)
Poids net	Environ 12 kg (estimation)

FOIRE AUX QUESTIONS - 5CFI-4G FAGOR

Comment installer la plaque de cuisson FAGOR 5CFI-4G ?

Découpez un trou de 490 x 560 mm dans le plan de travail. Appliquez le joint fourni sur le pourtour de la plaque, insérez-la et fixez-la avec les colliers de serrage. Raccordez le gaz et l'électricité par un professionnel habilité.

Quel type de gaz utiliser avec ce modèle ?

La plaque est préréglée pour le gaz naturel G20 (20 mbar) ou le GPL B/P G30 (29/37 mbar). Vérifiez l'étiquette signalétique. Pour changer de gaz, remplacez les injecteurs et réglez les robinets.

Comment allumer un brûleur sur la 5CFI-4G ?

Tournez la manette du brûleur souhaité en position 12 (grande flamme) et approchez une allumette ou un briquet. Maintenez la manette enfoncée quelques secondes puis relâchez. Ajustez la flamme.

Que faire si un brûleur ne s'allume pas ?

Vérifiez que les trous du brûleur ne sont pas obstrués. Nettoyez le brûleur avec une éponge et un produit doux. Assurez-vous que l'injecteur n'est pas bouché ; nettoyez-le avec un fil de cuivre fin (jamais en acier). Vérifiez aussi le fusible électrique.

Comment nettoyer la surface en verre ?

Utilisez un chiffon doux ou une éponge humide avec un produit doux. Pour les résidus collés, utilisez une raclette spécifique. Évitez les éponges métalliques et les produits abrasifs. Nettoyez rapidement les déversements sucrés pour éviter les taches.

Cette plaque a-t-elle une sécurité gaz (thermocouple) ?

Non, le modèle 5CFI-4G n'est pas équipé de thermocouple de sécurité. En cas d'extinction accidentelle, vous devez immédiatement fermer le robinet du brûleur.

Quels diamètres de casseroles utiliser ?

Pour un brûleur petit : Ø 90 mm ; moyen : Ø 120 mm ; grand : Ø 140 mm. Utilisez des récipients à fond plat et couvrez-les pour économiser l'énergie.

Comment changer les injecteurs pour un autre type de gaz ?

Fermez le gaz et débranchez l'alimentation. Retirez les chapeaux et têtes de brûleurs. Dévissez les injecteurs avec une clé de 7 mm et remplacez-les par ceux adaptés au nouveau gaz (voir tableau 2 de la notice). Remontez et réglez les robinets.

Que faire en cas de fuite de gaz ?

Fermez immédiatement la vanne d'arrêt du gaz ou la bouteille. Aérez la pièce sans utiliser d'interrupteurs ni flammes. Appelez les secours (GDF). N'utilisez pas l'appareil avant vérification par un professionnel.

Où trouver les pièces détachées pour la 5CFI-4G ?

Contactez le service après-vente FAGOR ou un revendeur agréé. Les pièces courantes comme les injecteurs, les manettes ou les brûleurs sont disponibles. Utilisez uniquement des pièces d'origine.

MODE D'EMPLOI 5CFI-4G FAGOR

Cet appareil porte le symbole d'interdiction de jeter des déchets dans le

conteneur public conformément à la Directive

Européenne 2002/96/EC

Ce marquage informe qu'après la période d'utilisation, l'appareil ne peut pas être mis en place avec d'autres déchets venant de lieu d'habitation.

L'utilisateur est obligé de le porter aux unités chargées de la collecte de l'équipement électrique et électronique consommé.

Une attitude appropriée à l'égard de l'équipement électrique et électronique consommé contribue à éviter les conséquences nocives pour la santé des gens et pour l'environnement naturel qui peuvent résulter du stockage et du traitement non approprié de ces appareils.

• Pendant l'utilisation de la table peuvent avoir lieu des perturbations de son fonctionnement. Certaines petites pannes peuvent être réparées par l'utilisateur d'après les consignes décrites dans le tableau 4.
• Durant la période de garantie, toutes les réparations sauf celles qui ont été mentionnées ci-dessous, devraient être effectuées par le Service habilité.
• Après l'expiration de la période de garantie, l'utilisateur devrait demander le service de faire les révisions périodiques de l'appareil.

Tableau 3

Constat	Causes	Comment procédér
Le brûleur n'allume pas le gaz	Obstruction des trough de flamme dans le brûleur	- fermer les robinets des brûleurs - fermer le robinet pour couper l'installation devant la table - aérer la pièce - retarder les éléments du brûleur et les nettoyer, en regardant si les troughs de flamme sont dégagés - remonter correctement tous les éléments du brûleur et dessayer d'allumer
	L'injecteur du brûleur bouché (débordé)	- retarder tous les éléments du brûleur, - nettoyer l'injecteur et déboucher évientuelle avec un fillet fin en cuivre (il est interdit d'utiliser le fillet en acier et élargir le trou)
La bougie d'allage n'allume pas le gaz (il n'y a pas d'étinçelles)	Disjonction du circuit d'installation électrique	- vérifier le fusible de l'installation interne, s'il est brûlé, il faut le changer.
	Brûleurs et/ou bougie d'allumage	- nettoyer et bien secher les brûleurs et les bougies d'allumage

Attention :

1. Si, après avoir effectué les opérations énumérées, l'appareil ne fonctionne pas, il faut avertir le service autorisé le plus proche.
2. Il ne faut pas utiliser la table endommagée avant qu'elle ne soit pas réparée par le personnel de service qualifié.
3. En cas d'un arrêt prolongé du fonctionnement de l'appareil, il faut bien nettoyer et fermer le robinet avant la table et débrancher la prise du cordon d'alimentation de la prise de courant.

NETTOYAGE ET ENTRETIEN

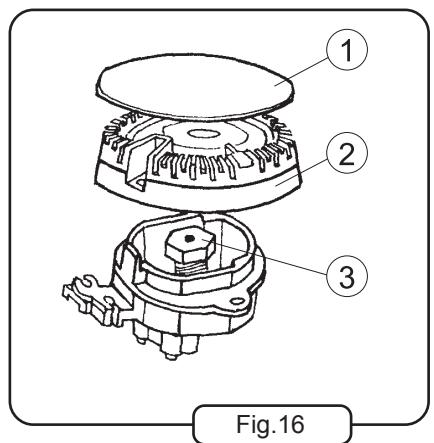

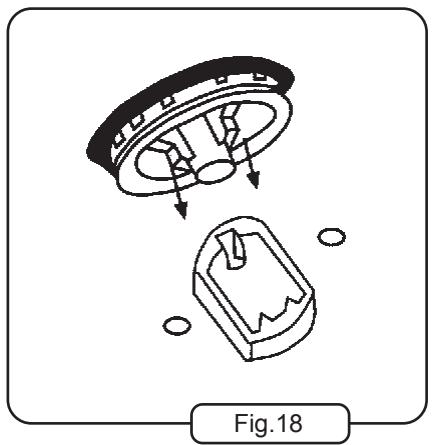

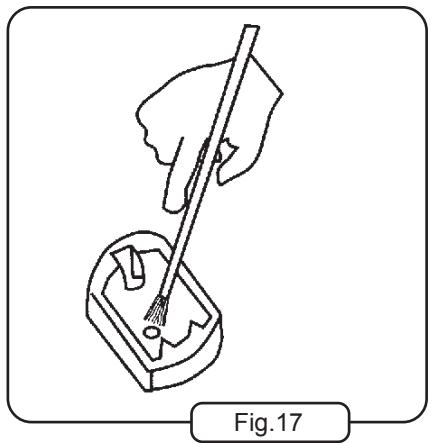

• Avant de nettoyer les brûleurs, il faut retirer les chapeaux 1 et les têtes 2 (fig. 16), les laisser tremper dans l'eau chaude avec du produit, puis laver chaque pièce séparément.
• On peut laver le chapeau à l'aide d'une éponge ou d'une brosse douce, la tête avec une brosse en plastique ou une brosse métallique douce. Pour déboucher les trous de passage des flammes, on peut utiliser un fil en acier. Après avoir lavé, il faut vérifier que les trous de passage des flammes sont bien dégagés. Le corps du brûleur doit toujours être propre, particulièrement près des injecteurs. L'encrassement des injecteurs 3 (fig. 16) peut finalement les boucher, et par conséquent la flamme des brûleurs sera faible ou disparaîtra complètement. Pour nettoyer les injecteurs, il faut les nettoyer avec un pinceau trempé dans du dissolvant (fig. 17).
• Bien essuyer les brûleurs propres et secs, car s'ils sont humides, ils peuvent ne pas allumer le gaz ou provoquer une mauvaise combustion. Après avoir essuyé, il faut remonter les éléments des brûleurs dans l'ordre inverse du démontage. Il faut éviter d'endommager les bougies d'allumage et les extrémités des thermocouples.

DESCRIPTION GÉNÉRALE

DESTINATION DU PRODUIT

• Avant de nettoyer la table, il faut retirer les grilles et les éléments des brûleurs.
• La surface émaillée du corps des brûleurs doit être nettoyée avec un chiffon ou une éponge mouillée à l'eau chaude et un produit doux, sans trop mouiller. Les salissures importantes peuvent être enlevées à l'aide de produits spécifiques pour le nettoyage des cuisines.
• Ne pas laisser d'eau sous la table pendant le nettoyage. De plus, il faut veiller à un bon nettoyage de la surface de la table, particulièrement le corps autour des brûleurs. Cela est essentiel car pendant le fonctionnement normal de l'appareil, les encrassements qui s'accumulent dans l'espace entre les têtes des brûleurs et le corps des brûleurs détériorent la combustion du mélange de gaz.
• Laisser tremper les grilles encrassées dans l'eau chaude avec du produit, puis les laver et les essuyer à sec.

Nettoyage des tables en verre :

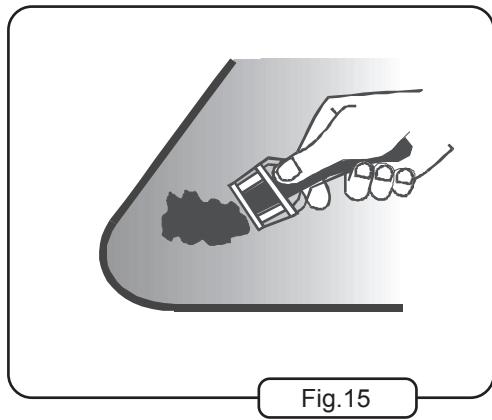

• Pour enlever les résidus de nourriture, il est préférable d'utiliser une spatule en bois ou une raclette spécifique (fig. 15) en faisant attention de ne pas rayer la surface de la table.
• Les objets susceptibles de fondre, tels que l'aluminium ou le plastique, doivent être éloignés des brûleurs. Si ces objets fondent, il faut les enlever immédiatement de la surface de la table (quand ils sont encore chauds). Il faut faire de même si la table est couverte de nourriture contenant du sucre. Sur la surface chaude de la table, le sucre fond très vite, ce qui peut par conséquent faire apparaître des taches permanentes. Le changement de teinte de la table perturbe son bon fonctionnement.
• Après avoir lavé la table, on peut utiliser un produit d'entretien, par exemple CERA FIX.

NETTOYAGE DES BRÛLEURS

Les brûleurs à gaz, les bougies d'allumage et les extrémités des thermocouples doivent être nettoyés à chaque fois que la nourriture déborde sur la table, et aussi d'une façon périodique, en enlevant les dépôts et les encrassements.

• Les récipients de cuisson posés sur la table de gaz ne devraient pas être trop hauts ; la hauteur optimale devrait correspondre aux 2/3 du diamètre du fond.
• Seuls des récipients propres et secs sont de bons conducteurs de la chaleur.
• Pendant la cuisson, les récipients devraient être couverts par des couvercles, ce qui évitera l'accumulation d'une quantité excessive de fumées dans la cuisine.

Récipient trop petit pour le brûleur et manque de couvercle

Récipient bien adapté

Fig.14

• Diamètres minimum des récipients pour les brûleurs concernés
• pour le brûleur petit : Ø 90 mm
• pour le brûleur moyen : Ø 120 mm
• pour le brûleur grand : Ø 140 mm
• pour le brûleur double : Ø 180 mm

NETTOYAGE ET ENTRETIEN

Attention :

Avant de laver et nettoyer l'appareil, retirez la prise du courant du cordon d'alimentation.

CONSIGNES GÉNÉRALES

Pour maintenir l'appareil en bon état technique et pour garder l'aspect esthétique, il faut nettoyer la table régulièrement.

• Ne pas nettoyer la table et les manettes avec des produits à gros grains susceptibles de rayer les surfaces, des objets tranchants, des éponges métalliques, des produits en poudre et des produits chimiques agressifs.

DESCRIPTION GÉNÉRALE

On peut ouvrir le début du gaz des brûleurs à l'aide des manettes des robinets de gaz. - La flamme ne devrait pas dépasser le fond du récipient, elle devrait se répartir sur 2/3 de sa surface. En utilisant les brûleurs de cette façon, on économise la consommation de gaz et la flamme ne salit pas le récipient. - La taille de la flamme dépend de la position de la manette (fig.16). On utilise la flamme maximum jusqu'au moment de la portée à l'ébullition du repas, pour continuer la cuisson il est préférable d'utiliser la flamme minimum (éconergique). Le réglage de la flamme se fait seulement entre les positions et .

Position de la manette :

• brûleur éteint
• flamme pleine (grande)
• flamme petite (éconergique)

Fig.13

ALLUMAGE ET EXTINCTION DES BRÛLEURS

Allumage des brûleurs

• Appuyer sur la manette jusqu'à la butée, tourner dans le sens inverse des aiguilles d'une montre, la régler en position 1/2 et maintenir la manette appuyée pour faire apparaître la flamme.
• Après l'allumage du gaz, libérer la manette ; le brûleur devrait rester allumé.
• Après l'allumage du gaz (modèles avec sécurité), maintenir la manette appuyée environ 10 s pour déclencher le système de sécurité.
• En cas d'extinction de la flamme du brûleur, répéter les opérations encore une fois en maintenant le brûleur enfoncé environ 5 s plus longtemps.
• Régler la taille de la flamme souhaitée.

Extinction des brûleurs

Pour éteindre le brûleur, il faut tourner les manettes des robinets de gaz dans le sens des aiguilles d'une montre jusqu'à la position zéro.

Distribution du gaz liquide par la bouteille

Avant d'allumer le premier brûleur, il faut ouvrir la vanne de la bouteille de gaz, puis procéder comme décrit précédemment.

En coupant l'alimentation en gaz avant d'éteindre le dernier brûleur, il faut :

fermer la vanne de la bouteille de gaz, - après l'extinction de la flamme, fermer le robinet de ce brûleur.

Pendant que la table n'est pas utilisée, la vanne de la bouteille de gaz devrait être fermée.

UTILISATION DES BRÛLEURS

Avant d'allumer le brûleur, il faut s'assurer que la manette que l'on souhaite tourner correspond bien au brûleur que l'on peut allumer.

RÈGLES D'EXPLOITATION

UTILISATION DES BRÛLEURS

Il ne faut pas retirer les grilles et placer des récipients directement sur les brûleurs. Ne pas ouvrir la vanne d'installation gaz ou la vanne de la bouteille sans s'assurer que tous les robinets sont fermés. Surveiller que les extrémités des bougies d'allumage et des thermocouples soient toujours propres et sèches, ce qui leur assurera un bon fonctionnement. Ne pas toucher aux brûleurs, à la plaque électrique qui reste chaude, aux grilles et aux récipients. Ne pas taper sur les robinets, les brûleurs, la plaque électrique, les bougies d'allumage et les extrémités des thermocouples. Ne pas laisser déborder les plats des récipients sur les brûleurs et la plaque électrique. En cas de tables avec sécurité gaz, il ne faut pas oublier qu'après avoir allumé le gaz, il faut rester appuyé sur la manette enfoncée environ 10 secondes pour déclencher le système de sécurité. Ne pas surcharger les grilles.

Pour utiliser les brûleurs d'une façon conforme et économique, il faut :

• régler la taille convenable de la flamme,
• un bon choix des récipients.

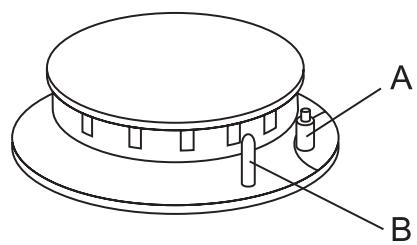

A - Bougie d'allumage, B - Extrémité du thermocouple

Brûleur gaz avec bougie d'allumage et sécurité gaz

Fig. 12

INSTALLATION

pression de gaz, dans ce cas le réglage de la flamme la plus réduite doit se faire à la basse pression dans l'installation de sorte que le brûleur ne s'éteigne pas pendant l'utilisation normale.

• Après avoir réglé les robinets, remonter les manettes et éteindre la flamme.

Fig. 7

Fig. 10

RACCORDEMENT ÉLECTRIQUE

L'appareil est doté d'un cordon d'alimentation sans prise.

Attention :

1. Seul l'installateur électricien habilité est autorisé à brancher la prise de courant mâle au cordon d'alimentation.
2. L'utilisateur devrait avoir un accès facile à la prise de réseau de l'appareil.
3. Surveillez à ce que pendant l'utilisation de la table le cordon d'alimentation ne soit pas en contact avec les brûleurs chauds.

La table est adaptée à l'alimentation par le courant alternatif de 230V, 50Hz et devrait être branchée à la prise de courant dotée d'un contact de protection correctement connecté.

Le raccordement de la table à la prise sans contact de protection peut provoquer un électrochoc en cas d'endommagement de l'installation électrique de la table.

Fig.11

INSTALLATION

CHANGEMENT DES INJECTEURS

Attention :

1. Avant de changer les injecteurs et de régler des robinets, il faut retirer la prise de courant de la prise du réseau d'alimentation.
2. Ne pas dévisser l'aiguille entièrement pendant le réglage des robinets.

La table est préréglée pour le gaz et pour la pression indiqués sur la plaque signalétique de l'appareil. En cas de changement de gaz, il faut changer les injecteurs et faire le réglage des robinets.

Avant d'exécuter ces opérations, il est obligatoire de :

fermer le robinet pour couper l'installation de gaz ou la bouteille de la table. - Fermer tous les robinets de la table - Déconnecter la table du réseau électrique.

Ensuite :

• Retirer les chapeaux et les têtes des brûleurs,
• dévisser les injecteurs qui sont en place avec la clé à œil numéro 7 et mettre les neufs selon le tableau 2.
• remonter les têtes et les chapeaux,
• faire le réglage des robinets et vérifier l'étanchéité des connexions.

Fig.9

RÉGLAGE DES ROBINETS

Le réglage du robinet gaz consiste à mettre en position la flamme minimum du robinet du brûleur.

Pour ce faire, il faut :

• ouvrir le débit de gaz en tournant la manette et allumer le brûleur concerné,
• mesurer la position de la pression de la tige du robinet,
• introduire le tournevis dans le trou „A" ou le trou de la tige „B" (en fonction du type de robinet - fig.10) et le tourner tout en observant la flamme du brûleur ; régler la flamme à une hauteur qui ne permettra pas l'extinction du feu en cas de courant d'air et lors du passage rapide de la flamme maximum à la flamme la plus réduite et vice versa ; le réglage est conforme quand le noyau de la flamme prend une forme conique d'une couleur bleu-vert d'une hauteur d'environ 2-4 mm.
• Si dans l'installation de distribution de gaz il y a des changements visibles de la

INSTALLATION

CONNEXION À BOUTEILLE DE PROPANE-BUTANE

• Il ne faut pas installer l'appareil dans la cave ou dans un autre endroit où le sol est inférieur au niveau du terrain, parce que le gaz liquide est plus lourd que l'air et s'accumule au niveau du sol.
• L'endroit de la mise en place de la bouteille devrait être facilement accessible, en position verticale et protégée contre le renversement.

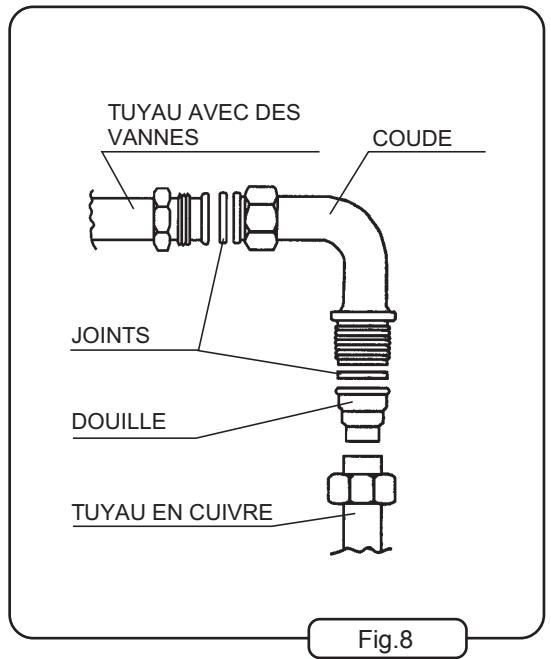

• Pour raccorder l'appareil avec la bouteille, il faut utiliser un tuyau flexible. Pour le raccordement, il faut utiliser l'embout gaz liquide avec le joint comme c'est montré sur la fig. 8.
• Après chaque raccordement de la table à la bouteille de gaz, il faut vérifier l'étanchéité côté pression haute, c'est-à-dire l'étanchéité de la vanne de la bouteille

et la connexion du réducteur avec la bouteille et son fonctionnement.

L'étanchéité de toutes les connexions de la vanne de la bouteille peut être contrôlée par lubrification des endroits mentionnés avec une solution d'eau savonneuse à pression normale. L'apparition de bulles d'air indique une fuite de gaz.

Attention :

1. Il est inadmissible de vérifier l'étanchéité avec du feu ouvert (ex. allumettes ou bougie) ; cela risque de provoquer une explosion !
2. Tous les 6 mois, il faut vérifier l'état du tuyau et l'étanchéité de son raccordement avec les embouts.

INSTALLATION

RACCORDEMENT GAZ

Après avoir monté la table dans les meubles, il faut la raccorder à l'installation de gaz interne ou à la bouteille avec le gaz liquide.

Attention

1. Le raccordement de la table à l'installation gaz devrait être conforme aux réglementations en vigueur.
2. Seule la personne habilitée peut effectuer les opérations liées au raccordement de la table à l'installation de gaz, le réglage des robinets et le remplacement des injecteurs.
3. Avant de procéder aux opérations de raccordement, le robinet de gaz devrait être fermé !
4. Une mauvaise exécution d'installation peut provoquer un mauvais fonctionnement et même une détérioration de la table ou de l'installation d'alimentation gaz.
5. Le fabricant décline toute responsabilité en cas de détérioration de l'appareil ou de l'installation de gaz dans une pièce, qui résultent d'un mauvais branchement.

La table de cuisson à gaz est équipée d'un about de raccordement de diamètre 1/2. Il faut brancher le gaz à cet about en appliquant l'équipement convenable.

RACCORDEMENT GAZ NATUREL

Lors du raccordement de la table au gaz naturel, il faut appliquer le coude avec le joint, et étancher le filet conique avec la bande téflon (en sortie).

La table peut être raccordée à l'installation intérieure du logement par un tuyau rigide ou par un tuyau flexible métallique.

Sur la fig. 7, on a montré comment procéder au raccordement.

Étancher le raccord avec une bande téflon.

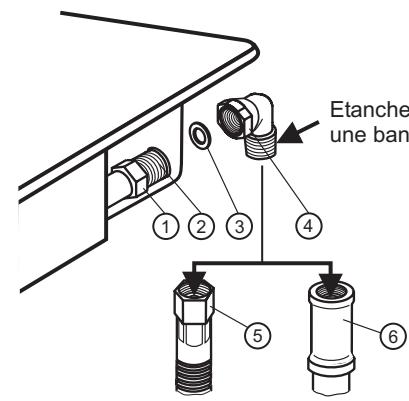

1 Écrou, 2 Embout de raccord de la table, 3 Joint, 4 Coude G-1/2", 5 Raccord installation gaz

Fig. 7

INSTALLATION

1. Avant de procéder au montage, il faut vérifier les dimensions de la table et du trou dans le plan de travail dans lequel on va installer la table.

Fig. 4

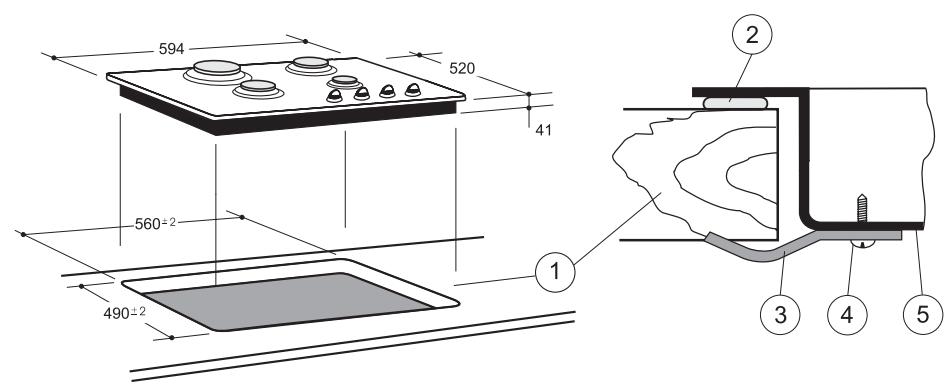

1. Dans le plan de travail, il faut percer un trou rectangulaire des dimensions 490 × 560 [mm] (fig. 4).
2. Enlever du joint sa bande de protection.

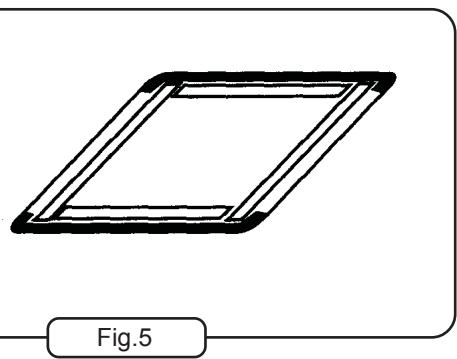

3. Retourner la table et coller le joint 2 sur tout le pourtour (fig. 4 et 5).
4. Après avoir collé le joint, mettre la table dans le trou du plan de travail 1 et appuyer pour bien mettre en contact le joint 2 avec le plan de travail.
5. Fixer la table dans le plan de travail 1 par dessous à l'aide des colliers de serrage 3 et des vis 4 qui se trouvent dans la pochette avec l'équipement supplémentaire.

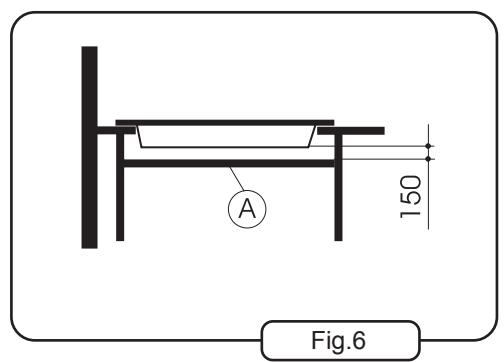

6. Sous le plan de travail, on devrait monter une étagère « A » (fig. 6) qui protégera l'utilisateur contre les brûleurs au cas où il touche le dessous de la table chaude. L'étagère doit être fixée après l'installation de la table dans le plan de travail.

INSTALLATION

CONSIGNES GÉNÉRALES

Le fabricant décline toute responsabilité en cas de dépréciations apparues lors du non-respect des normes et des règles en vigueur et lors du raccordement de la table par une personne non habilitée.

1. La cuisine où on va installer le produit devrait remplir des exigences définies :
2. une cubature appropriée évitant que la charge thermique maximum distribuée par les appareils de gaz installés dépasse 930 W/m³
3. une hauteur minimum de 2,2 m
4. une bonne ventilation en circuit fermé (au moins 1,5 débit d'air / heure)
5. l'entrée d'air assurée (en cas d'absence de la fenêtre) par les trous faits dans les murs extérieurs de la surface min. 0,016 m²
6. l'évacuation des combustibles assurée, p.ex. par une cheminée d'un côté minimum 0,14 m.
7. Pour éviter l'influence négative des courants d'air au fonctionnement des brûleurs, la table ne devrait pas être installée dans l'alignement fenêtre-porte.

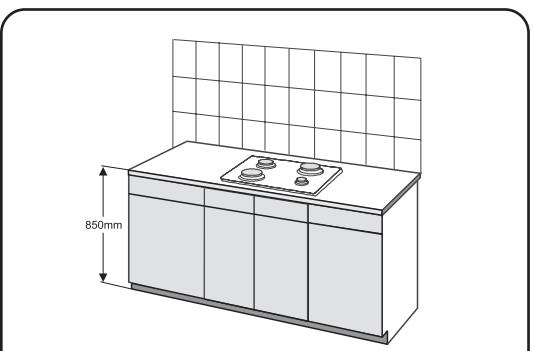

8. L'appareil devrait être encastré dans le plan de travail à la hauteur qui ne dépasse pas 850 mm. Le mur de la cuisine étant en contact avec la table devrait être fait des matières non inflammables (fig.2)

Fig.2

Fig.3

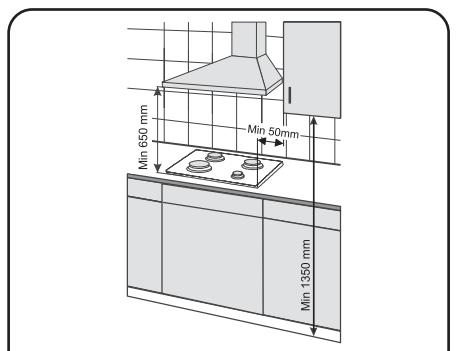

1. Au-dessus de l'appareil il faut laisser l'espace libre pour l'évacuation des fumées de la cuisine ; le mieux c'est installer la hotte aspirant ou évacuant les fumées. La distance entre la hotte et la table devrait être au moins de 650 mm (fig.3)
2. Il est interdit de suspendre les placards directement au-dessus de la table. La distance minimum entre les bords latéraux des placards supérieur devrait être de 50 mm (fig.3)

• en cas de fuite de gaz IL FAUT :

fermer immédiatement la vanne d'installation de gaz ou la bouteille de gaz, - bien aérer la pièce - appeler assistance GDF

• IL EST ALORS INTERDIT de :
• allumer les allumettes, fumer des cigarettes,
• connecter ou déconnecter des appareils électroniques (ex. radio, sonnette, commutateur de l'éclairage) ou mécaniques qui provoquent les étincelles.
• Si le gaz qui s'échappe de la vanne endommagée de la bouteille de gaz prend feu, IL FAUT :
• couvrir la bouteille avec une couverture humide pour la refroidir, fermer la vanne de la bouteille

IL EST INTERDIT D'UTILISER UNE BOUTEILLE ENDOMMAGÉE !!!

• En cas de panne de l'appareil, il faut avertir le service autorisé. IL NE FAUT PAS
• Mettre de gros récipients sur deux brûleurs en même temps. Utiliser la table dans un endroit où il n'y a pas de bonne ventilation.
• faire des modifications de la table pour un autre type de gaz, faire des changements d'installation gaz et électrique ; toute modification expose l'utilisateur au danger.
• faire des réparations tout seul
• utiliser l'appareil quand le fil ou la prise sont endommagés
• laisser de petits enfants s'approcher de la table ainsi que les personnes qui n'ont pas lu cette notice d'utilisation.

Le fabricant décline toute responsabilité des blessures éventuelles des personnes ou des détériorations des biens matériels résultant de l'utilisation incorrecte de la table de cuisson à gaz, de l'utilisation contraire à sa destination ou du comportement non conforme à la notice d'utilisation.

GÉNÉRALITÉS

MODÈLES DES TABLES DE CUISSON À GAZ

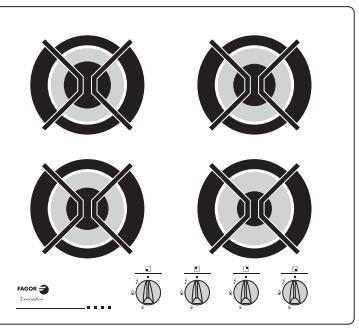

5CFI-4G, 5CFI-4GL, 5CFI-4GL B, 5CFI-4GLS

(4 brûleurs gaz)

5CFI-5GL

(5 brûleurs gaz)

3,0 kW

1,75 kW

1,75 kW 1,0 kW

L'appareil doit être utilisé uniquement par des adultes ; ne pas laisser les enfants jouer avec la table ou effectuer des manipulations.

• L'appareil doit être installé conformément aux règles en vigueur et aux consignes de la notice d'utilisation. Ne pas installer l'appareil à proximité d'objets inflammables, par exemple : rideaux, serviettes, etc.
• Après le débranchement de l'appareil, les brûleurs, la plaque électrique, les grilles et les récipients contenant des aliments restent chauds pendant un certain temps. Il faut faire attention aux enfants et ne pas les laisser s'approcher de la table ni toucher aux récipients qui s'y trouvent.
• Les fils de raccordement de l'équipement ménager mécanique utilisé pendant le fonctionnement de l'appareil doivent être éloignés des brûleurs chauds et de la plaque électrique.
• Pour enlever les récipients de la table, utilisez des gants de protection.
• Ne pas mettre de récipients déformés ou non stables sur la grille, car ils peuvent se renverser et déborder sur les brûleurs ou la plaque.
• Ne pas laisser l'appareil avec les brûleurs allumés sans surveillance, surtout pendant la friture, car le gras chauffé peut prendre feu.
• Avant d'enlever des récipients des brûleurs, il faut diminuer le feu ou l'éteindre complètement. Ne pas utiliser l'appareil comme chauffage des pièces.

NETTOYAGE ET ENTRETIEN

Les tables de cuisson à gaz sont dotées d'un système intégré de commande et sont adaptées pour être encastrées dans le plan de travail d'un meuble de cuisine. Elles sont destinées à la cuisson des denrées alimentaires uniquement dans un lieu d'habitation. L'utilisation des tables pour d'autres buts est interdite !

SPÉCIFICATIONS TECHNIQUES

Tableau 1

Caracteristique		Type
		5CFI-4G	5CFI-4GL	5CFI-4GLB	5CFI-4GLS	5CFI-5GL
Dimen-sions de la table [mm]	largeur	594	594	594	594	700
	profondeur	520	520	520	520	575
	hauteur	41	41	41	41	44
Tension nominale		1N ~ 230V 50Hz
Nombre des brûleurs gaz [pces]	Brûleur petit ∅ 45mm / 1,0 kW	1	1	1	1	1
	Brûleur moyen ∅ 65 mm / 1,75 kW	2	2	2	2	2
	Brûleur grand ∅ 91 mm / 3,0 kW	1	1	1	1	1
	Brûleur triple couronne ∅ 125 mm / 3,6 kW	-	-	-	-	1
Bougies d'allumage électro-étincelles intégrées aux manettes		-	•	•	•	•
Sécurité gaz		-	-	-	•	-
Table de cuisson		Verre, noire	Verre, noire	Verre, blanche	Verre, noire	Verre, noire

Les tables de cuisson sont adaptées aux types de gaz suivants :

• Gaz naturel G20 20 mbar
• B/P G30 29/37 mbar

Tableau 2 Diamètres des injecteurs [mm]

Type gaz	Brûleur petit	Brûleur moyen	Brûleur grand	Brûleur triple couronne
G20	0,72	0,97	1,15	1,85
B/P	0,50	0,65	0,75	0,96

TABLE DES MATIÈRES

GÉNÉRALITÉS 43

INSTALLATION 46

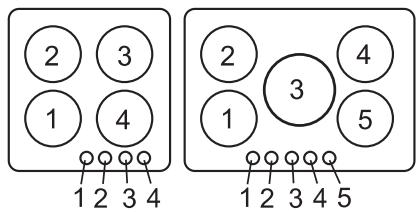

UTILISATION DES BRÛLEURS 52

CHOIX DES RÉCIPIENTS 54

NETTOYAGE ET ENTRETIEN 54

PERTURBATIONS DU FONCTIONNEMENT DE LA TABLE ....57

PROTECTION DE L'ENVIRONNEMENT 58

Attention :

• Avant d'utiliser l'appareil, lisez attentivement la notice d'utilisation.
• L'installation de l'appareil doit se faire après 8 heures de la mise en place dans la cuisine.
• La table de cuisson à gaz est fabriquée selon l'étre classe de protection contre l'électrochoc et exige le raccordement gaz doté d'un circuit extérieur de protection fiable
• Seul l'instantiateur habilité peut exécuter le raccordement de gaz de la table, cela devrait être confirmé dans la fiche de garantie du produit. Si ce n'est pas confirmé, la garantie est annulée.
• Avant d'installer l'appareil il faut vérifier si le type du gaz dont vous disposez est conforme à celui pour lequel la table a été préréglée par le fabriquant. Le type du gaz est renseigné sur la plaque signalétique de l'appareil.
• La pièce où vous souhaitez installer le produit devrait avoir une bonne aération. Il faut s'assurer que les orifices d'aération soient toujours ouverts, sinon, installer un dispositif d'aération mécanique (extracteur d'air).
• Il est interdit d'effectuer des réparations tout seul sous le risque de perdre des droits de garantie.
• En cas des perturbations de fonctionnement de l'appareil il faut contacter le service autorisé qui a été recommandé par le fabriquant de l'appareil.

ANOMALIES DE FONCTIONNEMENT DE LA PLAQUE

Vous venez de faire l'acquisition d'une table de cuisson à gaz à encastrer dans le plan de travail d'un meuble de cuisine.

Grâce à l'application de solutions techniques et esthétiques modernes, la table de cuisson à gaz s'intègre parfaitement dans le décor de chaque endroit, permettant d'aménager la cuisine en fonction des besoins et préférences de l'utilisateur.

La table n'est pas dotée de système de commande. Elle est adaptée pour fonctionner avec un bandeau de commande spécial ou un four de notre marque.

La table est dotée de brûleurs à gaz et de bougies d'allumage intégrées aux manettes des robinets de gaz.

Les brûleurs garantissent une complète stabilisation de la flamme qui, par conséquent, ne s'éteint pas même si elle est petite.

La table est aussi dotée de robinets avec sécurité gaz qui coupe l'alimentation en gaz pour chaque brûleur après l'extinction de la flamme, par exemple en cas de débordement accidentel ou de courant d'air.

La surface en verre de la table est très esthétique et facile à entretenir.

Avant d'utiliser l'appareil, lisez attentivement le contenu de la notice. Elle contient des consignes et des indications concernant le bon fonctionnement de l'appareil.

Nous vous souhaitons pleine satisfaction et du plaisir pour avoir acheté notre produit.

FAGOR
