FX7400G - Calculatrice graphique CASIO - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Calculatrice scientifique
Modèles compatibles	Plusieurs modèles (fx-9860GII SD, fx-9860GII, fx-9860G AU PLUS, fx-9750GII, fx-7400GII)
Fonctions principales	Calculs scientifiques, graphiques et statistiques
Écran	Écran LCD haute résolution
Alimentation	Piles ou batterie rechargeable
Interface	Port USB pour connexion PC
Langues disponibles	Multilingue, dont français
Logiciel inclus	Logiciel de gestion et transfert de données
Dimensions	Compacte et portable
Poids	Léger
Utilisation recommandée	Éducation, lycée et études supérieures
Support pédagogique	Site internet et forum dédiés
Garantie	Non précisé
Accessoires	Non précisé
Matériau	Plastique robuste
Fonctions avancées	Programmation possible

FOIRE AUX QUESTIONS - FX7400G CASIO

Comment allumer la calculatrice CASIO FX7400G ?

Appuyez sur le bouton 'ON' situé en bas à gauche de la calculatrice.

Pourquoi ma calculatrice ne s'allume-t-elle pas ?

Vérifiez si les piles sont correctement installées et si elles ne sont pas déchargées. Remplacez-les si nécessaire.

Comment réinitialiser ma CASIO FX7400G ?

Pour réinitialiser, appuyez sur la touche 'SHIFT', puis sur 'CLR', et choisissez 'All'.

Comment changer le mode de calcul ?

Appuyez sur la touche 'MODE' et sélectionnez le mode souhaité à l'aide des flèches.

Comment entrer des fonctions graphiques ?

Appuyez sur la touche 'GRAPH', puis entrez la fonction souhaitée en utilisant les touches numériques et les opérateurs.

Pourquoi mes calculs donnent-ils des résultats incorrects ?

Vérifiez que vous êtes dans le bon mode de calcul et que vous n'avez pas fait d'erreurs de saisie.

Comment sauvegarder mes calculs ?

Les calculs peuvent être sauvegardés dans la mémoire de la calculatrice en utilisant la touche 'STO' suivie de la lettre de mémoire souhaitée.

Comment effacer les données de la mémoire ?

Pour effacer une mémoire, utilisez la touche 'RCL' suivie de la lettre de mémoire que vous souhaitez effacer, puis appuyez sur 'SHIFT' et 'CLR'.

Comment afficher le graphique d'une fonction ?

Après avoir entré la fonction, appuyez sur la touche 'GRAPH' pour visualiser le graphique.

Comment changer la langue de la calculatrice ?

La langue de la CASIO FX7400G est fixée et ne peut pas être changée. Elle est généralement en français.

MODE D'EMPLOI FX7400G CASIO

Site Internet pédagogique international de CASIO

http://edu.casio.com

FORUM PÉDAGOGIQUE CASIO

http://edu.casio.com/forum/

Les noms de sociétés et de produits dans ce manuel peuvent être des marques déposées ou des marques commerciales de leurs détenteurs respectifs.

Avant d'utiliser la calculatrice pour la première fois...

Les piles ne sont pas placées dans la calculatrice en usine.

Veillez à procéder comme décrit ci-dessous pour installer les piles et ajuster le contraste de l'écran avant la première utilisation de la calculatrice.

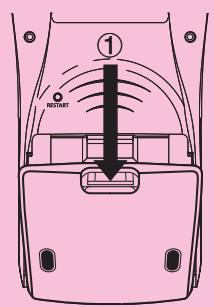

1. En veillant à ne pas appuyer accidentellement sur la touche AC/ON, faites glisser l'étui sur la calculatrice et retournez la calculatrice. Enlevez le couvercle des piles en tirant avec le doigt au point indiqué par ①.

fx-9860GII SD

fx-9860GII

fx-9860G II AU PLUS

fx-9750GII

fx-7400GII

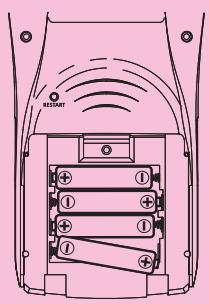

1. Insérez les quatre piles fournies avec la calculatrice.
2. Assurez-vous que les extrémités positives (+) et négatives (-) des piles sont dirigées dans le bon sens.

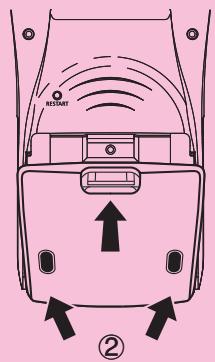

1. Remettez le couvercle des piles en faisant bien entrer les griffes dans les orifices indiqués par ② et retournez la calculatrice, face vers le haut. La calculatrice s'allume automatiquement et le menu principal (MAIN MENU) apparait à l'écran.

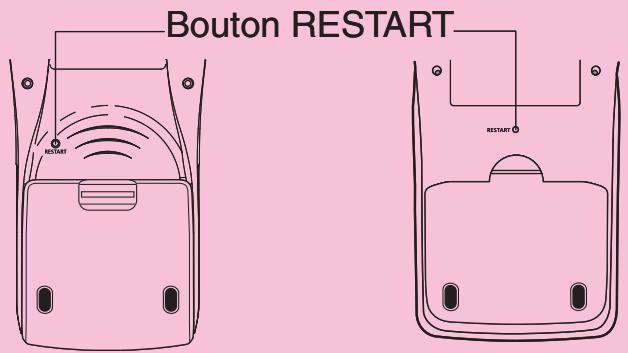

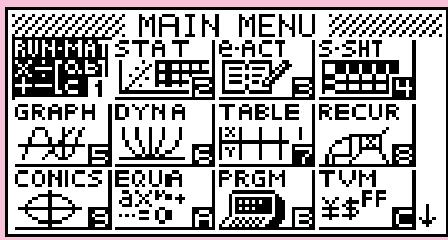

• Si le menu principal ci-contre n'apparaît pas, appuyez sur le bouton START au dos de la calculatrice.

L'écran ci-dessus montre la fx-9860GII SD.

L'aspect des écrans des autres modèles peut être légèrement différent.

1. Utilisez les touches du pavé directionnel (▲, ◄, ► ou ▼) pour sélectionner l'icône SYSTEM et appuyez sur EXE, puis sur F1 (◇) pour afficher l'écran de réglage du contraste.

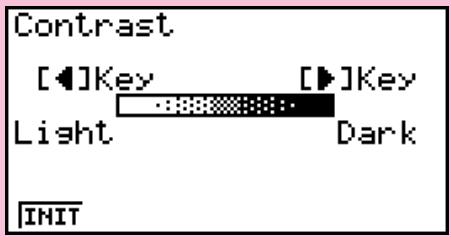

1. Ajustez le contraste.
2. La touche du pavé directionnel © rend le contraste plus nombre.
3. La touche du pavé directionnel © rend le contraste moins souvent.
4. F1 (INIT) rétablit le contraste initial.
5. Pour quitter l'écran de réglage du contraste, appuyez sur [MEN].

Précautions à prendre lors de l'utilisation de ce produit

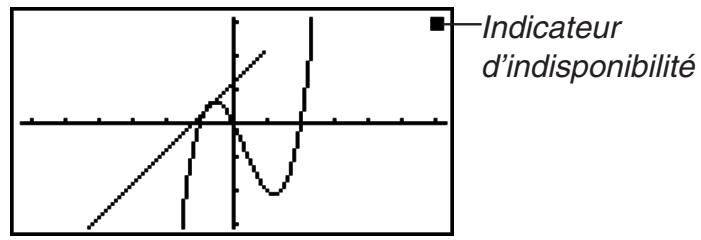

Une barre de progression et/ou un indicateur d'indisponibilité apparaissent sur l'écran pendant l'exécution d'un calcul, l'écriture en mémoire ou la lecture de la mémoire.

Barre de progression

N'appuyez jamais sur le bouton START ou ne retirez pas les piles de la calculatrice lorsque la barre de progression ou l'indicateur d'indisponibilité est affiché. Le contenu de la mémoire pourrait être perdu ou la calculatrice risquerait de mal fonctionner.

Utilisateurs de la fx-7400GII, fx-9750GII...

Vous pouvez transférer des données vers un ordinateur en utilisant le logiciel Program-Link (FA-124), disponible en option. Le logiciel Program-Link peut être utilisé pour sauvegarder des données sur un ordinateur.

Utilisateurs des fx-9860GII SD, fx-9860GII, fx-9860G au plus...

La calculatrice est équipée avec de la mémoire flash pour la sauvegarde des données. Il est conseillé de sauvegarder toutes vos données dans la mémoire flash. Pour plus de détails sur la procédure de sauvegarde, consultez « Utilisation du Gestionnaire de mémoire » (page 11-1) dans le manuel de l'utilisateur de la version 2.00 du logiciel.

Vous pouvez transférer aussi des données vers un ordinateur en utilisant le logiciel Program-Link livré avec la calculatrice. Le logiciel Program-Link peut être utilisé également pour sauvegarder des données sur un ordinateur.

Fx-9860GII SD seulement

Si le message « No Card » (pas de carte) apparaît, même lorsque une carte SD de mémoire flash est insérée dans le logement de lecture, cela signifie que pour une raison non spécifique, la calculatrice ne reconnaît pas la carte. Essayez de retirer et de réinsérer la carte dans son logement de lecture. Si cela ne marche pas, contactez le développement de la carte SD de mémoire flash. Notez que certaines cartes SD de mémoire flash peuvent ne pas être compatibles avec cette calculatrice.

• Notre calculatrice compte des composants de précision. N'essayez jamais de les retirer.
• Évitez de faire tomber votre calculatrice et de la soumettre à des choses importantes.
• Ne conservez ni ne laissez votre calculatrice dans des endroits exposés à des degrés de température ou d'humidité importantes ou des lieux contenant une grande quantité de poussière. A BASSE TEMPERATURE, LA CALCULATRICE peut demander plus de temps d'affichage des résultats et peut aussi ne pas fonctionner. La calculatrice retrouvera un bon fonctionnement lors de son retour à température normale.
• Lors des calculs, l'écran est vide et les touches ne fonctionnent pas. Lorsque vous vous servez du clavier, veillez à regarder l'écran pour vous assurer que les opérations sont correctement effectuées.
• Remplacez les piles au moins une fois tous les ans, quelles que soient les utilisations de votre calculatrice au cours de cette période. Ne laissez jamais de piles vides dans le compartiment des piles. Elles risquent de fuir et d'endommager l'unité.
• N'utilisez pas de piles oxyride* ou tout autre type de pile primaire à base de nickel avec ce produit. Une incompatibilité entre ce genre de pile et les caractéristiques du produit entraînerait une durée de vie des piles plus courte et un malfonctionnement du produit.
• Conservez les piles hors de portée des jeunes enfants. En cas d'ingestion, consultez un médecin immédiatement.
• Évitez l'utilisation de liquides volatils comme du diluant ou de l'essence pour nettoyer l'unité. Essuyez-la à l'aide d'un chiffon doux et sec ou à l'aide d'un chiffon humidifié d'une solution d'eau et d'un détergent neutre puis essoré.
• Soyez toujours attentionné lorsque vous essuyez l'écran pour éviter de le rayer.
• En aucun cas le fabricant et ses fournisseurs ne sera responsable envers vous ou toute autre personne concernant les dommages, frais, pertes de profits, perte de sauvegarde ou tout autre dommage occasionné par la perte de données et/ou formules en conséquence d'un malfonctionnement, d'une réparation ou d'un changement de piles. Il vous appartient de prendre des notes des données utilisées pour vous prémunir de ce genre de perte.
• Ne vous débarrasssez jamais de vos piles, panneau à cristaux liquides ou autres composants en les brûlant. Veillez à ce que le commutateur soit en position OFF lorsque vous changez les piles.
• Si votre calculatrice est exposée à une forte charge électrostatique, le contenu de sa mémoire risque d'être endommagé ou les touches risquent de ne pas fonctionner. Dans ce cas, effectuez une réinitialisation pour effacer la mémoire et revenir à une opération de touche normale.
• Si la calculatrice ne fonctionne plus correctement pour une raison donnée, servez-vous d'un objet fin et pointu afin d'appuyer sur le bouton START au dos de la calculatrice. Notez que toutes les données mémorisées dans la calculatrice risquent alors d'être effacées.
• Notez que des vibrations ou un choc importants lors d'une exécution de programme risquent d'arrêter cette exécution ou d'endommager le contenu de la mémoire de la calculatrice.
• Utiliser la calculatrice à proximité d’un téléviseur ou d’une radio peut causer des interférences avec la réception de ces derniers.
• Avant de conclure à un malfonctionnement de l'unité, assurez-vous de relire ce manuel et de veiller à ce que le problème ne soit pas lié à des piles insuffisamment chargées, des erreurs de programmation ou de fonctionnement.
• Les noms de société et de produit utilisés dans ce manuel peuvent être des marques déposées ou les marques déposées de leurs propriétaires respectifs.

Pensez à noter les valeurs des variables dont vous avez besoin !

La grande capacité de mémoire de l'unité rend possible le stockage d'une grande quantité de données.

Notez cependant que l'insuffisance du chargement des piles ou un remplacement incorrect des piles alimentant l'unité peut entraîner une corruption ou même la perte totale des données stockées dans la mémoire. Les données stockées sont aussi affectées par de fortes charges électrostatiques ou des chocs importants. Il vous apparait de conserver une copie des données pour vous prémunir de pertes.

Puisque cette calculatrice utilise la mémoire non utilisée comme espace de travail lors de ses calculs internes, une erreur peut se produire en cas d'insuffisance de mémoire disponible pour effectuer les calculs. Afin d'éviter ce genre de problèmes, pensez à laisser 1 ou 2 Koctets de mémoire libre (inutilisée) en permanence.

CASIO Computer Co., Ltd. ne sera en aucun cas responsable envers quiconque en ce qui concerne les dommages spéciaux, collatéraux, accidentels ou consécutifs en connexion ou provenant de l'achat ou de l'utilisation de ces dispositifs. De plus, CASIO Computer Co., Ltd. ne sera pas responsable de demande de dommages et intérêts de toute sorte en cas d'utilisation de ces dispositifs par toute autre partie.

• Le contenu de ce manuel est susceptible d'être modifié sans préavis.
• Aucune partie de ce manuel ne peut être reproduite sous quelle forme que ce soit sans la permission écrite du fabricant.
• Conservez la documentation à portée de main pour toute référence future.
• Touches
• Utilisation du rétroéclairage
• Specifications
• Redémarrage et réinitialisation
• Alimentation

2. Utilisation du rétroéclairage (FX-9860GII SD/FX-9860GII/FX-9860G AU PLUS seulement)

Votre calculatrice intègre une fonction de rétroéclairage qui facilite la lecture, y compris dans un environnement ASF. Vous pouvez économiser l'énergie des piles en restreignant l'usage du rétroéclairage aux moments où vous en avez besoin.

Activation ou désactivation du rétroéclairage

Pour allumer ou éteindre le rétroéclairage, appuyez sur SHIFT OPTN (LIGHT).

Modification de la touche d'activation/désactivation du rétroéclairage

Vous pouvez configurer la calculatrice de sorte que le rétroéclairage soit activé en appuyant sur une touche quelconque, au lieu d'appuyer sur la série SHIFT OPTN (LIGHT) pour l'allumer ou l'éteindre. Pour plus de détails, consultez « Spécification de la touche de rétroéclairage » (page 12-2) dans le manuel de l'utilisateur de la version 2.00 du logiciel.

Durée du rétroéclairage

Le rétroéclairage se désactive automatiquement si vous n'effectuez aucune opération pendant un temps prédéfini (30 ou 10 secondes).

• Si vous effectuez une opération, la durée du rétroéclairage est prolongée pendant le temps prédéfini (30 ou 10 secondes).
• Pour plus d'informations sur le réglage de la durée d'éclairage sur 30 ou 10 secondes, reportez-vous à la section « Pour définir la durée du rétroéclairage » (page 12-2) du manuel de l'utilisateur du logiciel version 2.00.

Rétroéclairage et durée de vie des piles

• L'usage fréquent du rétroéclairage raccourcit la durée de vie des piles.
• Vous verrez ci-dessous comment la durée de vie des piles est affectée par l'utilisation du rétroéclairage. Ces indications supposent un ensemble de piles alcalines exposées à une température de 25°C.

Utilisation du rétroéclairage	Durée de vie approximative des piles
5 minutes de calcul*1, 55 minutes d'affichage par heures; rétroéclairage non utilisé	200 heures (80 heures*2)
5 minutes de calcul*1, 55 minutes d'affichage; utilisé du rétroéclairage 3 minutes par heures	190 heures (75 heures*2)
5 minutes de calcul*1, 55 minutes d'affichage; utilisé du rétroéclairage 15 minutes par heures	150 heures (70 heures*2)
5 minutes de calcul*1, 55 minutes d'affichage par heures; utilisé permanente du rétroéclairage	80 heures (50 heures*2)

1 fx-9860GII SD : 5 minutes d'accès à la carte mémoire flash (SD) 2 fx-9860GII SD seulement

Plage de calculs :

± 1 × 10^-99 à ± 9,999999999 × 10^99 et 0. Les opérations internes utilisent une mantisse de 15 chiffres.

Plage d'affichage exponentiel : Norm 1: 10^-2 > |x|, |x| ≥ 10^10

Norm 2: 10^-9 > |x|, |x| ≥ 10^10

Capacité de programmation : fx-9860GII SD/fx-9860GII/fx-9860G AU PLUS/fx-9750GII

62 000 octets maximum

fx-7400GII

20 000 octets maximum

Capacité de la mémoire de stockage : fx-9860GII SD/fx-9860GII/fx-9860G AU PLUS :

1,5 Mo maximum

fx-9750GII/fx-7400GII : Sans

Alimentation: Quatre piles de taille AAA (LR03 (AM4))

Consommation : fx-9860GII SD/fx-9860GII/fx-9860G AU PLUS : 0,7 W

fx-9750GII/fx-7400GII : 0,35 W

Autonomie des piles environ

280 heures (d'affichage continu du menu principal)

200 heures* d'opération en continu (5 minutes de calcul, 55 minutes d'affichage)

• fx-9860GII SD : 80 heures lors de l'utilisation de la carte mémoire flash (SD)

190 heures* d'opération en continu (5 minutes de calcul, 55 minutes d'affichage,

3 minutes d'opération de rétroéclairage par heure)

• fx-9860GII SD : 75 heures lors de l'utilisation de la carte mémoire flash (SD)

1 an (non utilisée et sans l'allumer)

fx-9750GII/fx-7400GII :

300 heures (d'affichage continu du menu principal)

230 heures d'opération en continu (5 minutes de calcul, 55 minutes d'affichage)

1 an (non utilisée et sans l'allumer)

• La durée de vie de la pile peut être réduite dans les cas suivants
• Avec certains types de carte SD ou en cas d'accès liés à la carte SD
• Utilisation fréquence du rétroéclairage
• Lors du calcul d'une suite de programmes
• Avec certains types de piles

Extinction automatique :

La calculatrice s'éteint automatiquement 10 minutes ou 60 minutes environ après la dernière opération.

Plage de température ambiantes : 0°C à 40°C

Dimensions : fx-9860GII SD/fx-9860GII/fx-9860G AU PLUS : 21,2 mm (E) × 91,5 mm (L) × 184,0 mm (P) fx-9750GII/fx-7400GII : 21,3 mm (E) × 87,5 mm (L) × 180,5 mm (P)

Poids environ : fx-9860GII SD : 225 g (avec les piles) fx-9860GII/fx-9860G AU PLUS : 220 g (avec les piles) fx-9750GII/fx-7400GII : 205 g (avec les piles)

Port série à 3 broches

9600 bits/seconde (Lors d'une connexion à une série CFX-9850G ou série fx-7400G;

Longueur de bit : 8 bits

Bit d'arrêt :

Émission : 1 bit

Réception : 1 bit

Complément parité (NONE) 1-bit

Commande X ON/X OFF : Sans

Parité : NONE

Longueur de bit : 8 bits

Bit d'arrêt :

Émission : 3 bits

Réception : 2 bits

Complément parité (NONE) 1-bit

Commande X ON/X OFF : Sans

Port USB (tous les modèles, à l'exception du fx-7400GII)

Conforme aux standards USB 1.1

Redémarrage (restart)

Si la calculatrice commence à se comporter de manière anormale, vous pouvez la redémarrer en appuyant sur le bouton START. Notez néanmoins que vous devez utiliser le bouton START seulement comme dernier recours.

Normalement, l'appui sur le bouton START réinitialise le système d'exploitation de la calculatrice mais préserve les programmes, les fonctions graphiques et d'autres données stockées dans la mémoire.

Quand vous éteignez l'alimentation, la calculatrice sauvegarde les données de l'utilisateur (mémoire principale). Au rallumage de l'alimentation, la calculatrice recapture les données sauvegardées.

Chaque fois que vous appuyez sur le bouton START, la calculatrice redémarre et charge les données sauvegardées précédemment.

Cela signifie que si vous appuyez sur le bouton START après avoir edited un programme, tracé le graphe d'une fonction ou traité d'autres données, toute donnée non encore sauvégardée sera perdue.

-Réinitialisation

Utilisez la réinitialisation quand vous pouvez effacer toutes les données courantes stockées dans la mémoire de la calculatrice et reconfigurer tous les paramètres des modes à leurs valeurs par défaut.

Avant d'effectuer l'opération de réinitialisation, faites d'abord une copie par écrit de toutes les données importantes.

Pour plus de détails, voir « Réinitialisation » (page 12-3) du manuel de l'utilisateur du logiciel version 2.00.

5. Alimentation

Cette machine est alimentée par quatre piles de taille AAA (LR03 (AM4)).

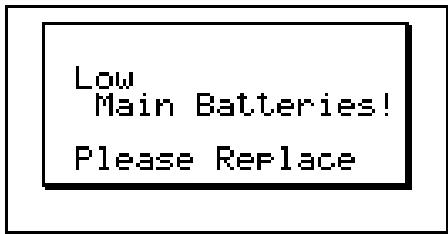

Si le message suivant apparaît à l'écran, éteignez immédiatement la calculatrice et remplacez les piles de la façon indiquée.

Si vous continuez votre calcul, la machine se mettra d'elle-même hors tension afin de protégé les données qu'elle contient, et vous ne pourrez pas la remettre sous tension tant que vous n'aurez pas replacé les piles.

N'oubliez pas de remplacer les piles au moins une fois tous les ans, même si vous avez peu utilisé la calculatrice.

Les piles fournies avec cette machine se déchargent lentement durant l'expédition et le stockage. Elles devront.eventuellement être remplacées plus rapidement car leur autonomie peut être inférieure à la normale.

Précautions :

L'utilisation incorrecte de piles peut entraîner une fuite ou une explosion et risque d'endommager la calculatrice. Suivez les précautions suivantes :

• S'assurer que la polarité (+)/(-) de chaque pile est correcte.
• Ne pas mélanger les marques de piles.
• Ne pas mélanger des piles neuves avec des piles usées.
• Ne jamais laisser de piles mortes dans le logement des piles.
• Retirer les piles lorsque la calculatrice n'est pas utilisée pendant un certain temps.
• Ne pas recharger les piles fournies avec l'appareil.
• Ne pas exposer les piles à une chaleur directe, les court-circuiter ou essayer de les démonter.

Si une pile fuit, nettoyez immédiatement le logement des piles, en évitant de toucher l'électrolyte de la pile.

Gardez les piles hors de portée des enfants. Si une pile est avalée, consultez immédiatement un médecin.

- Pour remplacer les piles

• Ne mettez pas la calculatrice sous tension lorsque les piles ont été enlevées ou lorsqu’elles ne sont pas insérées correctement. Sinon, toutes les données mémoarisées seront effacées et la calculatrice fonctionnera mal. En cas de problèmes provenant d’une mauvaise manipulation lors du remplacement de piles, insérez correctement les piles neuves, puis rallumez la calculatrice pour qu’elle fonctionne normalement.
• Remplacez toutes les quatre piles par des neuves.
• Appuyez sur SHIFT (OFF) pour mettre la calculatrice hors tension.

Avertissement!

• Mettez la calculatrice hors tension avant de replacer les piles. Si vous remplacez les piles lorsqu'elle est sous tension, les données mémorisées seront effacées.
• En veillant à ne pas appuyer accidentellement sur la touche AC/ON, insérez l'étui sur la calculatrice et returnez la calculatrice.

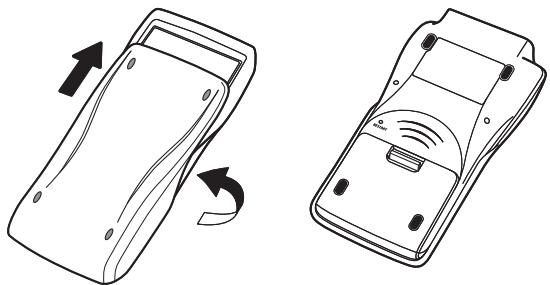

1. Enlevez le couvercle des piles en tirant avec le doigt à l'endroit indiqué par ①.
2. Enlevez les quatre piles usées.
3. Remettez quatre piles neuves, en vous assurant que les pôles positifs (+) et négatifs (-) sont dirigés dans le bon sens.
4. Remettez le couvercle en place.
5. Retournez la calculatrice, face vers le haut, et enlevez l'étui. Appuyez ensuite sur AC/ON pour la mise sous tension.

• Si les caractères à l'écran apparaissent trop légers ou sont à peine visibles, après la mise sous tension, réglez le contraste.

Mise hors tension automatique

La calculatrice s'éteint automatiquement si vous n'effectuez aucune opération pendant le délai fixé. Vous pouvez choisir 10 minutes ou 60 minutes comme délai d'arrêt automatique (voir « Réglage des propriétés d'alimentation » à la page 12-1). Pour rétablir l'alimentation, appuyez sur AC/ON.

Manufacturer:

CASIO COMPUTER CO., LTD.

6-2, Hon-machi 1-chome, Shibuya-ku, Tokyo 151-8543, Japan
