Marque	ZANUSSI
Modèle	ZHP 615
Type de produit	Hotte de cuisine
Usage	Domestique
Distance minimale de sécurité	650 mm (entre plan de cuisson et hotte)
Diamètre de sortie d'air	120 mm
Alimentation électrique	230 V ~ 50 Hz
Nombre de vitesses	3 vitesses (minimale, moyenne, maximale)
Type d'éclairage	Lampe à incandescence 40 W ou halogène 20 W
Type de filtre anti-graisse	Métallique, lavable au lave-vaisselle
Filtre à charbon actif	Présent (version recyclage), remplaçable
Fréquence de nettoyage des filtres anti-graisse	Tous les 2 mois (ou plus souvent selon usage)
Fréquence de remplacement du filtre à charbon	Tous les 3-4 mois
Possibilité d'évacuation extérieure	Oui (version évacuation)
Possibilité de recyclage	Oui (version recyclage avec filtre à charbon)
Dimensions (L x P x H) approximatives	600 x 500 x 150 mm (estimation)
Poids approximatif	12 kg (estimation)
Niveau sonore	Variable selon vitesse (non précisé)
Sécurité enfant	Non (surveillance adulte requise)
Entretien des surfaces	Chiffon humide et détergent liquide neutre

FOIRE AUX QUESTIONS - ZHP 615 ZANUSSI

Quelle est la hauteur minimale d'installation de la hotte ZHP 615 ?

La distance minimale de sécurité entre le plan de cuisson et le bas de la hotte doit être d'au moins 650 mm.

Comment installer la hotte en version évacuation ?

Connectez la hotte à une tuyauterie de sortie d'air d'un diamètre de 120 mm. Utilisez un tube rigide ou flexible et fixez-le avec des colliers appropriés (non fournis). Retirez les éventuels filtres à charbon actif.

Comment installer la hotte en version recyclage ?

Percez un trou de 125 mm dans l'armoire au-dessus de la hotte. Connectez le tuyau de 120 mm à la sortie d'air et fixez-le. Installez la grille orientée fournie et assurez-vous que les filtres à charbon actif sont en place.

Comment nettoyer les filtres anti-graisse métalliques ?

Les filtres peuvent être lavés au lave-vaisselle ou à la main. Nettoyez-les tous les 2 mois environ. Laissez-les sécher avant de les remonter. Attention à ne pas les plier.

Quand et comment remplacer le filtre à charbon actif ?

Remplacez le filtre à charbon tous les 3 à 4 mois. Pour le changer, sortez le chariot aspirant, retirez les filtres anti-graisse, déclipsz le filtre à charbon usagé et remplacez-le par un neuf.

Comment remplacer l'ampoule de la hotte ?

Pour les ampoules à incandescence (40 W), retirez les filtres anti-graisse, dévissez l'ancienne lampe et remplacez-la par une neuve identique. Pour les halogènes (20 W), dévissez les 2 vis du support, retirez la lampe, insérez la nouvelle en alignant les fiches, puis revissez.

Que faire si la hotte ne s'allume pas ?

Vérifiez d'abord que la prise est branchée et que le courant arrive. Assurez-vous que l'interrupteur général est activé. Si le problème persiste, contactez un professionnel.

Est-il possible d’utiliser la hotte sans filtre à charbon ?

Oui, si vous installez la hotte en version évacuation vers l'extérieur, les filtres à charbon ne sont pas nécessaires. En version recyclage, ils sont indispensables.

Quelle est la différence entre les trois vitesses ?

La vitesse minimale est silencieuse pour les faibles vapeurs, la vitesse moyenne offre un équilibre entre débit et bruit, et la vitesse maximale est pour les fortes émissions de vapeur.

Comment entretenir les surfaces extérieures de la hotte ?

Utilisez un chiffon humide imbibé d'eau et d'un détergent liquide neutre. N'utilisez pas de produits abrasifs ou alcoolisés pour ne pas endommager la finition.

MODE D'EMPLOI ZHP 615 ZANUSSI

La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne figurant pas dans votre appareil.

Installation

• Le fabricant décline toute responsabilité en cas de dommage du à une installation non correcte ou non conforme aux règles de l'art.
• La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650 mm au moins (certains modèles peuvent être installés à une hauteur inférieure : se reporter aux paragraphes « Encombrement » et « Installation »).
• Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à l'intérieur de la hotte.
• Pour les appareils appartenant à la classe, veiller à ce que la mise à la terre de l'installation électrique domestique ait été effectuée conformément aux normes en vigueur.
• Connecter la hotte à la sortie d'air aspiré à l'aide d'une tuyauterie d'un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible.
• Ne pas connecter la hotte à des conduites d'évacuation de fumées issues d'une combustion telles que (chaudière, cheminée, etc...).
• Si vous utilisez des appareils qui ne fonctionnent pas à l'électricité dans la pièce où est installée la hotte (par exemple : des appareils fonctionnant au gaz), vous devez prévoir une aération suffisante du milieu. Si la cuisine en est dépourvue, pratiquez une ouverture qui communique avec l'extérieur pour garantir l'infiltration de l'air pur.

Utilisation

• La hotte a été conçue exclusivement pour l'usage domestique, dans le but d'éliminer les odeurs de la cuisine.
• Ne jamais utiliser abusivement la hotte.
• Ne pas laisser les flammes libres à une intensité quand la hotte est en service.
• Toujours régler les flammes de manière à éviter toute sortie latérale de ces dernières par rapport au fond des marmites.
• Contrôler les friteuses lors de l'utilisation car l'huile surchauffée pourrait s'enflammer.
• Ne pas préparer d'aliments flambés sous la hotte de cuisine : risque d'incendie
• Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités psychiques, sensorielles ou mentales réduites, ni par des personnes n'ayant pas l'expérience et la connaissance de ce type d'appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité.
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

Entretien

• Avant de procéder à toute opération d'entretien, stoppez la hotte en débranchant la fiche ou en actionnant l'interrupteur général.
• Effectuer un entretien scrupuleux et en temps des filtres, à la cadence conseillée (Risque d'incendie).
• Pour le nettoyage des surfaces de la hotte, il suffit d'utiliser un chiffon humide et un détergent liquide neutre.

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de cette région, tout service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

Encombrement

Composants

Réf.	Q.té	Composants de Produit
1	1	Corps Hotté équipé de:Commandes, Lumière, Groupe Ventilateur, Filtres
8	1	Grille orientée Sortie de l'Air
20	1	Profil fermeture
Réf.	Q.té	Composants pour l'installation
12a	4	Vis 4,2 x 44,4
12e	2	Vis 2,9 x 9,5
	Q.té	Documentation
	1	Manuel d'instructions

Montage au MOYEN de VIS

• Le plan de support de la hotte doit être monté plus haut de 135mm par rapport au plan inférieur des armoires murales.
• Percer un trou de 4,5 mm. sur le support, en utilisant le Gabarit de perçage fourni avec l'appareil.
• Percer un trou de 125 mm. sur le plan de support, en utilisant le gabarit de perçage fourni avec l'appareil.
• Fixer à l'aide des 4 Vis 12a (4,2 x 44,4) fournies avec l'appareil.

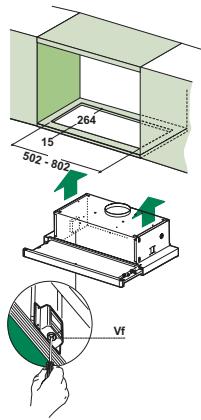

Montage avec fixation par encliquetage

• Il est possible d'installer la Hotte directement sur le plan inférieur des Armoires murales au moyen de supports latéraux par encliquetage.
• Effectuer un emboîtage sur le plan inférieur de l'Armoire murale, comme indiqué.
• Insérer la Hotte jusqu'à accrocher les Supports latéraux par encliquetage.
• Bloquer définitivement en serrant les Vis Vf depuis le bas de la Hotte.

PROFIL de fermeture

• Il est possible de boucher l'espace entre le rebord de la Hotte et la Paroi du fond, en appliquant le Profil 20 fourni avec l'appareil, à l'aide des Vis déjà prévus à cet effet.

SORTIE Air version evacuation

En cas d'installation en version évacuation, brancher la hotte à la tuyauterie de sortie via un tube rigide ou flexible de 120mm, au besoin de l'installateur.

• Fixer le tube par des colliers appropriés. Le matériel nécessaire n'est pas fourni.
• Retirer les éventuels filtres anti-odeur au charbon actif.

SORTIE air version recyclage

• Percer un trou de 125 mm. sur l'éventuelle Tablette qui se trouve au-dessus de la Hotte.
• Connecter la Flaque au trou de sortie sur la Tablette qui se trouve au-dessus de la Hotte, au moyen d'un tuyau rigide ou flexible de 120 mm.
• Fixer le tube par des colliers appropriés. Le matériel nécessaire n'est pas fourni.
• Fixer la Grille orientée 8 sur la sortie de l'air recyclé à l'aide de 2 Vis 12e (2,9 x 9,5) fournies avec l'appareil.
• S'assurer de la présence des filtres anti-odeur au charbon actif.

Branchement electrique

• Brancher la hotte sur le secteur en intercalant un interrupteur bipolaire avec ouverture des contacts d'au moins 3mm.
• Après avoir installé la hotte, il est indispensable pour la première fois d'ouvrir le chariot coulissant de façon énergique, jusqu'à ce que l'on entende le déclic de fin de course.

Tableau de commande

L Lumières Allume et éteint l'éclairage. M Moteur Allume et éteint le moteur aspiration. V Vitesses Détérmine les vitesses d'exploitation ainsi subdivisées:

1. Vitesse minimale, pour un changement permanent particulièrement silencieux en cas de faibles vapeurs de cuisson.
2. Vitesse moyenne pour la plupart des conditions d'utilisation, étant donné le rapport optimal entre débit d'air traité et niveau sonore.
3. Vitesse maximum, pour faire face aux émissions maximum de vapeur de cuisson, même pendant des temps prolongés.

L Lumières Allume et éteint l'éclairage. M Moteur Allume et éteint le moteur aspiration. V Vitesses Détermine les vitesses d'exploitation ainsi subdivisées:

1. Vitesse minimale, pour un renouvellement d'air permanent particulièrement silencieux en cas de faibles vapeurs de cuisson.
2. Vitesse moyenne pour la plupart des conditions d'utilisation, étant donné le rapport optimal entre débit d'air traité et niveau sonore.

Nettoyage des filtres anti-graisse metalliques autoporteurs

• Les filtres peuvent être également lavés au lave-vaiselle; il faut les laver tous les 2 mois d'emploi environ, ou bien plus souvent, en cas d'emploi particulièrement intense. Sortir le chariot aspirant.
• Retirer un Filtre à la fois, en intervenant sur les crochets spécifiques prévus.
• Laver les Filtres en évitant de les plier, puis laisser sécher avant de les remonter (L'éventuel changement de couleur de la surface du filtre, qui pourrait survenir au cours du temps, ne porte absolument pas préjudice à l'efficacité de celui-ci.).
• Remonter les filtres, en faisant attention à ce que la poignée soit orientée vers la partie visible externe.
• Fermer le chariot aspirant.

Reemplacement

• Les filtres ne peuvent pas être lavés ni regénérés ; il faut les remplacer tous les 3-4 mois d'emploi environ ou bien plus souvent, en cas d'emploi particulièrement intense. Sortir le chariot aspirant.
• Retirer les Filtres Anti-graisse.
• Retirer le Filtre anti-odeur au Charbon actif sature, en intervenant sur les crochets spécialement prévus.
• Remonter les Filtres anti-graisse.
• Refermer le chariot aspirant.

Lampes à incandescence de 40 w

• Retirer les filtres anti-graisse métalliques.
• Dévisser les lampes et les remplacer par de nouvelles avec les mêmes caractéristiques.
• Remonter les filtres anti-graisse métalliques.

Lampe halogène de 20 w.

• Retirer les 2 Vis qui fixent le Support éclairage et ôter ce dernier de la Hotte.
• Extraire la Lampe du Support.
• Remplacer par une nouvelle lampe possédant les mêmes caractéristiques, en veillant à ce que les deux fiches soient correctement insérées dans le logement de la douille.
• Remonter le Support en le fixant à l'aide des deux Vis précédemment retirées.
