GEBRUIKSAANWIJZING ZHP 615 ZANUSSI

Deze gekruksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is möglichd dat er een aantal kenmerken worden beschreiben die nicht van toe-passing� op uw apparaat.

INSTALLATIE

• De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voortkomt uit onjuiste of Niet overeenkomstig de regels der kunst uitgevoerde installations.
• De minimale veilighiehdasfstandussen de kookplaat en de wasemkap bedraagt 650 mm (sommige modellen konnen lager worden geinstalleerd, raadpleeg de paragrafen amfetingen en installment).
• Controller of de netspanning correspondiert met de spanning die aangegeven is op hetplaatje aan de binnenkant van de wasemkap.
• Voor apparaten van klasse I dient u zich ervan te verzekeren dat het elektriciteitsnet in uw huis over een goede aarding beschikt.
• Verbind de wasemkap met de luchtuilaat door middel van een leiding met een diameter van 120mm of groter. De leiding moet een zo kort möglichke route afleggen.
• Sluit de wasemkap Niet aan op afvoerijpen van rook die geproduerd is door verbranding (verwarmingsketels, open haarden etc.).
• Als er in het vertrek zowel de wasemkap als apparaten die nicht op elektricitieit werkken (bijvoorbeeld gasapparaten) worden gebrukt, moet ervoor worden gezorgd dat het vertrek voldoende geventileerd worden. Indien de keuken geen gat in de buitenmuur heeft om de aanvoer van schone lucht te garanderen, dient dit gemaatkt te worden.

GEBRUIK

• De wasemkap is uitsluitend ontworpen voor huishoudelijk gebruik, voor het eliminenen van kookgeuren. Gebruik de kap nooit op oneigenlijke wijze.
• Laat geen hoog brandende branders onbedekt onder de wasemkap terwijij deze in werkung is.
• Regel de vlammen altijd zo dat ze Niet langus de pannen omhoogkomen.
• Controller frituurpannenijdens het gebruik: de oververhitte olie zou vlam konnen vatten.
• Er mag nicht onder de afzuigkap geflambeerd worden; brandevaar
• Dit apparaat mag Niet worden gezruikt door personen (inclusief kinderen) met berperkte psychische, sensorische en geestelijke vermogens, of door personen zonder ervaring en kennis, tenzig ze onder toezicht staan of worden geinstrueerd over het gezruik van het apparaat door personen die verantwoordelijk zijn voor hun verilgheid.
• Kinderen要去en worden gecontrolerd om er zeker van teল dat ze Niet met het apparaat spelen.

ONDERHOUD

• Alvorens onderhoudswerkzaamheden uit te voeren,要去 de wasemkap uittgeschakkeld worden door de stekker uit het stopcontact te halen de hoofdschakelaar om te zeften.
• Voer het onderhoud van de filters allijdijdig en nauwgezet uit, volgens de aanbevolen intervallen (Brandgevaar).
• Om de oppervlakken van de kap schoon te make n is het voldoende een vochtige doek en een neutraal reinigingsmiddel te gebruiken.

Het symbooop het product of op de verpakking wijst erop dat dit product nicht als huishoudafoval mag worden behandeld. Het moetECHter aan een plaats worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als uervoort zorgt dat dit product op de correcte manier wordt verwijderd, voorkomu u mogelijk voor mens en milieu negatieve gevolgen die zich zouden+kunnen voorden in geval van verkeerde afvalbehandeling.Voor meer details in verband met het recyclen van dit product, neemt u het best contact op met de gemeentelijke instanties, het bedriff of de diest belast met de verwijdering van huishoudafoval of de winkel waar u het product heb gekocht.

Buitenafmetingen

Onderdelen

Ref.		Productonderdelen
1	1	Wasemkap compleet met:Bedieningen, Licht, Ventilatorgroep, Filters
8	1	Richtingrooster luchtuutilaat
20	1	Sluitprofil
Ref.		Installationonderdelen
12a	4	Schroeven 4,2 x 44,4
12e	2	Schroeven 2,9 x 9,5
Documentatie
1	Gebruiksaanwijzing

Boren van gaten in draagvlak en montage kap

MONTAGE MET SCHROEVEN

• Het draagvlak van de kap要去 135mm hoger়n dan het ondervlak van de hangkastjes.
• Boor een gat van 4,5 mm in de drager met behulp van de bij- geleverde boormal.
• Boor een gat van 125mm in het draagvlak met behulp van de bijgeleverde boormal.
• Bevestig met de 4 bijgeleverde schroeven 12a (4,2 x 44,4).

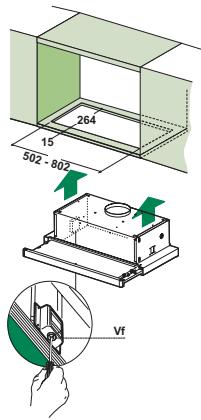

• De kap kan rechtstreeks op het ondervlak van de hangkastjes worden geinstalleerd met+zijsteunen met klikbevestiging.
• Boor gaten in de ondervlakken van de hangkastjes, zoals aangegeven.
• Plaats de kap tot deze vasthaakt op de zichsteunen met klikbevestiging.
• Blokker het geheel door de schroeven Vf vanaf de onderkant van de kap vast te draaien.

SLUITPROFIEL

• De ruimte:tussen de rand van de kap en dechterwand kan worden afgesloten met behulp van het bijgeleverde profiel 20 met de voor dit doel reeds aanwezige schroeven.

Aansluitingen

LUCHTUITLAAT AFZUIGVERSIE

Bij installmentie in afzuigversie, moet u de wasemkap met de uitlaatleiding verbinden door middel van een starre of buigzame leiding van 120mm ,narr keuze van de installmenteur.

• Zet de leiding vast met geschikt leidingklemen. Het benodigde materiaal worden nicht bij de wasemkap geleverd.
• Verwijder de eventuele geurfilters met actieve koolstof.

LUCHTUITLAAT FILTERVERSION

• Boor een gat van 125 mm in de eventuele plank boven de kap.
• Verbind de flens met de uitlaatopening op de plank boven de kap met behulp van een starre of flexibele leiding van 120mm
• Zet de leiding vast met geschikte leidingklemen. Het benodigde materiaal worden nicht bij de wasemkap geleverd.
• Bevestig het richtingsrooster 8 op de uitlaat van de gerecircularerde lucht met 2 van de bijgeleverde schroeven 12e (2,9 x 9,5).
• Verzeker u ervan dat het geurfilter met actieve koolstof geinstalleerd is.

ELEKTRISCHE AANSLUITINGETTRICA

• Sluit de wasemkap aan op de netspanning met een tweepolige schakelaar ertussen met een opening:tussen de contacten van tenminste 3mm
• Nadat u de kap geinstalleerd heeft, moet u het uitschuifbare gedeelte de eerste keer met kracht waar buiten trekken tot het Niet verder kan en u een klik hoor.

Bedieningspaneel

L Lichten Hiermee schakelt u de erlich- ting aan enuit.
M Motor Hiermee schakelt u de af- zuigmotor aan enuit.
V Snelheid Instelling van de werkings-snelheid:

1. Minimumsnelheid, geschikt voor een continu en zeer stille luchtverversing, als er weinig kookdampen zijn.
2. Gemiddelde snugelid, geschikt voor de meeste gebruiksomstandigheden, gezien de uitstekende verhouding tussen de hoeveelheid behandelde lucht en het geluidsniveau.
3. Maximumsnelheid, geschikt om de grootste kookdampen gegen te gaan, ook voor langerearend.

L Lichten Hiermee schakelt u de erlich- ting aan enuit.
M Motor Hiermee schakelt u de af-zuigmotor aan enuit.
V Snelheid Instelling van de werkings-snelheid:

1. Minimumsnelheid, geschikt voor een continu en zeer stille luchtverversing, als er weinig kookdampen zijn.
2. Gemiddelde slelheid, geschikt voor de meeste gebruiksomstandigheden, gezien de uitstekende verhouding:tussen de hoeveelheid behandelde lucht en het geluidsniveau.

Vetfilters

REINIGING VAN DE METALEN ZELFDRAGENDE VETFILTERS

• Deze filters要去en minstens om de 2 maanden of, bij een bij-zonder intensief gebruik vaker, gereinigd worden. Ze können ook in de vaatwasmachine afgewassen worden.
  Trek de rolletjes met de zuiggroep maar voren.
• Verwijder de filters een voor een door aan de hiervoord bestemde hendeltjes te trekken.
• Was de filters zonder ze te fouwen en LAST ze drogen alvorens ze weer terug te plaatsen. (Een eventuele kleursverandering van het oppervlak van de filters, die na verloop vanijd kan optreden, heeft absoluten geen invloed op de goede werkung ervan.)
• Plaats de vetfilterstering, maar let erop dat de handgreep goed zichtaar blijft.
• Sluit opniewu de zuiggroep.

Geurfilter (Filterversie)

VERVANGING

• Deze filter kan nicht gewassen of geregenereerd worden en要去 ongeveer om de 4 maanden verrangen worden. Indien U de wasemkap zeer intensief gebruikt,要去 U de filter zichs vaaker verrangen.
  Trek de rolletjes met de zuiggroep maar voren.
• Verwijder de vetfilters.
• Verwijder de verzadigde geurfilter met actieve koolstof door aan de hiervoort bestemde hendeltjes te trekken.
• Plaats opnieuw de vetfilters.
• Sluit opniewu de zuiggroep.

VERVANGING VAN DE LAMPEN

Gloeilampen van 40 W

• Verwijder de metalen vetfilters.
• Schroef de lampen los en verrang ze door neue lampen metdezelfde eigenschappen.
• Plaats de metalen vetfilters terug.

Verlichting

VERVANGING VAN DE LAMPEN

Halogeenlamp van 20 W.

• Verwijder de 2 schroeven waarmee de lamphouder is bevestigd en verwijder de houder uit de kap.
  Trek de lamp uit de houder.
• Vervang de lamp door een neue lamp met bezelfde eigenschappen en let er hierbij op dat de twee pinnen correct in de behuizing van de worden gestoken.
• Monteer de houder door hem te bevestigen met de twee erder verwijdderde schroeven.
