ZHP 615 - Dunstabzugshaube ZANUSSI - Kostenlose Bedienungsanleitung

Marke	ZANUSSI
Modell	ZHP 615
Produkttyp	Dunstabzugshaube
Verwendung	Haushalt
Mindestsicherheitsabstand	650 mm (zwischen Kochfeld und Dunstabzugshaube)
Luftabluftdurchmesser	120 mm
Stromversorgung	230 V ~ 50 Hz
Anzahl der Geschwindigkeitsstufen	3 Stufen (Minimal, Mittel, Maximal)
Beleuchtungstyp	Glühlampe 40 W oder Halogenlampe 20 W
Fettfiltertyp	Metall, spülmaschinenfest
Aktivkohlefilter	Vorhanden (Umluftbetrieb), austauschbar
Reinigungsintervall der Fettfilter	Alle 2 Monate (oder öfter je nach Nutzung)
Wechselintervall des Kohlefilters	Alle 3-4 Monate
Möglichkeit der Außenabluft	Ja (Abluftbetrieb)
Möglichkeit des Umluftbetriebs	Ja (Umluftbetrieb mit Aktivkohlefilter)
Maße (B x T x H), ca.	600 x 500 x 150 mm (Schätzung)
Gewicht, ca.	12 kg (Schätzung)
Geräuschpegel	Variiert je nach Geschwindigkeit (nicht angegeben)
Kindersicherung	Nein (erwachsene Aufsicht erforderlich)
Oberflächenpflege	Feuchtes Tuch und neutrales Flüssigwaschmittel

Häufig gestellte Fragen - ZHP 615 ZANUSSI

Was ist die minimale Installationshöhe der Dunstabzugshaube ZHP 615?

Der Mindestsicherheitsabstand zwischen Kochfeld und Unterseite der Haube muss mindestens 650 mm betragen.

Wie installiere ich die Haube im Abluftbetrieb?

Schließen Sie die Haube an ein Luftabluftrohr mit einem Durchmesser von 120 mm an. Verwenden Sie ein starres oder flexibles Rohr und befestigen Sie es mit geeigneten Schellen (nicht im Lieferumfang enthalten). Entfernen Sie ggf. vorhandene Aktivkohlefilter.

Wie installiere ich die Haube im Umluftbetrieb?

Bohren Sie ein 125 mm großes Loch in den Schrank über der Haube. Schließen Sie das 120 mm Rohr an den Luftauslass an und befestigen Sie es. Montieren Sie das mitgelieferte Lüftungsgitter und stellen Sie sicher, dass die Aktivkohlefilter eingesetzt sind.

Wie reinige ich die Metallfettfilter?

Die Filter können in der Spülmaschine oder von Hand gereinigt werden. Reinigen Sie sie etwa alle 2 Monate. Lassen Sie sie vor dem Wiedereinbau trocknen. Achten Sie darauf, sie nicht zu verbiegen.

Wann und wie wird der Aktivkohlefilter ausgetauscht?

Ersetzen Sie den Kohlefilter alle 3 bis 4 Monate. Zum Wechseln ziehen Sie den Saugwagen heraus, entfernen Sie die Fettfilter, lösen Sie den alten Kohlefilter und setzen Sie einen neuen ein.

Wie wird die Glühlampe der Haube ausgetauscht?

Bei Glühlampen (40 W) entfernen Sie die Fettfilter, schrauben Sie die alte Lampe heraus und ersetzen Sie sie durch eine neue identische. Bei Halogenlampen (20 W) schrauben Sie die 2 Schrauben der Halterung heraus, nehmen Sie die Lampe heraus, setzen Sie die neue ein (Stecker ausrichten) und schrauben Sie wieder zu.

Was tun, wenn die Haube nicht angeht?

Überprüfen Sie zuerst, ob der Stecker eingesteckt ist und Strom anliegt. Stellen Sie sicher, dass der Hauptschalter eingeschaltet ist. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Fachmann.

Ist es möglich, die Haube ohne Kohlefilter zu verwenden?

Ja, wenn Sie die Haube im Abluftbetrieb nach außen installieren, sind Kohlefilter nicht erforderlich. Im Umluftbetrieb sind sie unerlässlich.

Was ist der Unterschied zwischen den drei Geschwindigkeitsstufen?

Die Minimalstufe ist leise bei geringem Dampf, die Mittelstufe bietet ein Gleichgewicht zwischen Durchfluss und Geräusch, und die Maximalstufe ist für starke Dampfentwicklung.

Wie pflege ich die Außenflächen der Haube?

Verwenden Sie ein feuchtes Tuch mit Wasser und einem neutralen Flüssigwaschmittel. Verwenden Sie keine scheuernden oder alkoholhaltigen Produkte, um die Oberfläche nicht zu beschädigen.

BEDIENUNGSANLEITUNG ZHP 615 ZANUSSI

HANDBUCH FÜR INSTALLATION, BEDIENUNG UND WARTUNG

INSTRUCTIES VOOR MONTAGE, GEBRUIK EN ONDERHOUD

INHALTSVERZEICHNIS

IT

EMPFEHLUNGEN UND HINWEISE 24

CHARACTERISTIKEN 25

MONTAGE 26

BEDIENUNG 28

WARTUNG 29

INHALTSVERZEICHNIS

NL

ADVIEZEN EN SUGGESTIES 31

EIGENSCHAPPEN 32

INSTALLATIE 33

GEBRUIK 35

WARTUNG 36

Diese Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen.

MONTAGE

• Der Hersteller haftet nicht für Schäden, die auf eine fehlerhafte und unsachgemäße Montage zurückzuführen sind.
• Der minimale Sicherheitsabstand zwischen Kochmulde und Haube muss 650 mm betragen (einige Modelle können an einer geringeren Höhe installiert werden; beziehen Sie sich dazu auf den Abschnitt Raumbedarf und Installation).
• Prüfen Sie, ob die Netzspannung mit dem Wert auf dem im Haubeninneren angebrachten Schild übereinstimmt.
• Bei Geräten der Klasse I ist sicherzustellen, dass die elektrische Anlage des Wohnhauses über eine vorschriftsmäßige Erdung verfügt.
• Das Anschlussrohr der Haube zur Luftaustrittsöffnung muss einen Durchmesser von 120mm oder darüber aufweisen. Der Rohrverlauf muss so kurz wie möglich sein.
• Die Haube darf nicht an Entlüftungsschächte angeschlossen werden, in die Verbrennungsgase (Heizkessel, Kamine usw.) geleitet werden.
• Werden im Raum außer der Dunstabzugshaube andere, nicht elektrisch betriebene (z.B. gasbetriebene) Geräte verwendet, muss für eine ausreichende Belüftung gesorgt werden. Sollte die Küche diesbezüglich nicht entsprechen, ist an einer Außenwand eine Öffnung anzubringen, die Frischluftzufuhr gewährleistet.

BEDIENUNG

• Die Dunstabzugshaube ist ausschließlich zum Einsatz im privaten Haushalt und zur Beseitigung von Küchengerüchen vorgesehen.
• Unsachgemäßer Einsatz der Haube ist zu unterlassen.
• Große Flammen bei eingeschalteter Haube niemals unbedeckt lassen.
• Die Intensität der Flamme ist so zu regulieren, dass sie den Topfboden nicht überragt.
• Frittiergeräte müssen während des Gebrauchs stets beaufsichtigt werden: überhitztes Öl kann sich entzünden.
• Keine flambierten Speisen unter der Abzugshaube zubereiten: Brandgefahr.
• Dieses Gerät darf nicht von Personen, auch Kindern, mit verminderten psychischen, sensorischen und geistigen Fähigkeiten, oder von Personen ohne Erfahrung und Kenntnisse benutzt werden, sofern sie nicht von für ihre Sicherheit verantwortlichen Personen beaufsichtigt und beim Gebrauch des Geräts angeleitet werden.
• Kinder dürfen sich nicht unbeaufsichtigt in der Nähe des Geräts aufhalten und auf keinen Fall mit dem Gerät spielen.

WARTUNG

• Bevor Wartungsarbeiten durchgeführt werden, muss die Stromzufuhr zur Haube unterbrochen werden, indem der Stecker gezogen oder der Hauptschalter abgeschaltet wird.
• Bei der Filterwartung müssen die vom Hersteller empfohlenen Zeiträume zum Austauschen der Filter genauestens eingehalten werden (Brandgefahr).
• Zur Reinigung der Haubenflächen empfehlen wir ein feuchtes Tuch und ein mildes Flüssigreinigungsmittel.

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

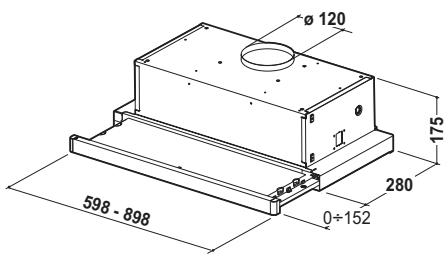

Platzbedarf

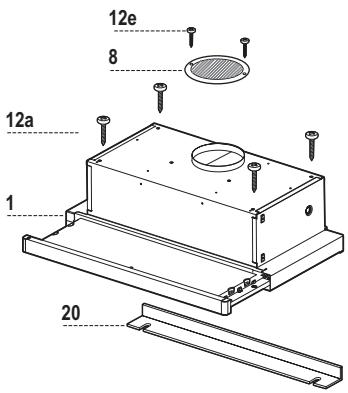

Komponenten

Pos.	St.	Produktkomponenten
1	1	Haubenkörper mit Schaltern, Beleuchtung, Geblasegruppe, Filter
8	1	Luftleitungitter Luftaustritt
20	1	Abdeckprofil
Pos.	St.	Montagekomponenten
12a	4	Schrauben 4,2 x 44,4
12e	2	Schrauben 2,9 x 9,5
St.		Dokumentation
1		Bedienungsanleitung

Bohren der Trägerplatte und Montage der Dunstabzugshaube

MONTAGE MIT SCHRAUBEN

• Die Hauben-Trägerplatte muss 135 mm oberhalb der Oberschrank-Unterfläche positioniert werden.
• Mit Hilfe des beiliegenden Bohrplanes Löcher mit Ø 4,5 mm in die Trägerplatte bohren.
• Mit Hilfe des beiliegenden Bohrplanes ein Loch 125mm in die Trägerplatte bohren.
• Mit 4 der mitgelieferten Schrauben 12a (4,2 x 44,4) fixieren.

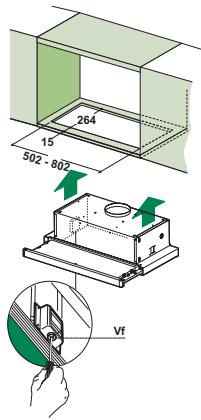

MONTAGE MIT SCHNAPPVERSCHLUSS

• Die Haube kann direkt an der Oberschrank-Unterfläche mit seitlichen Einrasthalterungen montiert werden.
• Die Einbauvorrichtung laut Abbildung an der Unterseite des Oberschrankes anbringen.
• Die Haube einfahren, bis die sichtlichen Schnappverschlüsse einrasten.
• Mit Hilfe der Schrauben Vf die Haube von der Unterseite her definitiv fixieren.

ABDECKPROFIL

• Der Bereich zwischen Haubenkante und Rückwand kann mit Hilfe des mitgelieferten Abdeckprofils 20 und der für diesen Zweck vorgesehenen Schrauben geschlossen werden.

Anschlüsse

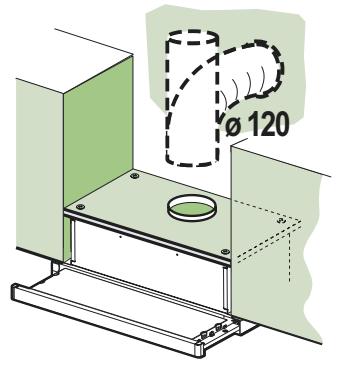

ANSCHLUSS IN ABLUFTVERSION

Bei Abluftbetrieb kann die Haube vom Installateur wahlweise mittels Rohr oder Schlauch (φ 120 mm) an die Außenrohrleitung angeschlossen werden.

• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert. Eventuell vorhandene Aktivkohlefilter entnehmen.

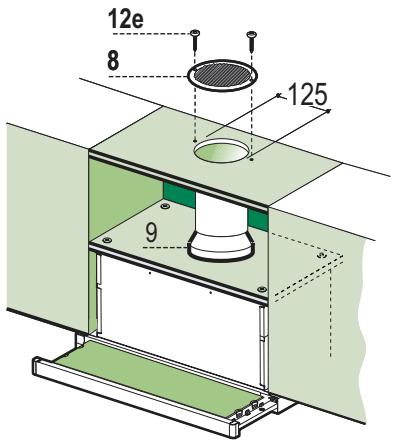

ANSCHLUSS IN UMLUFTVERSION

• In das eventuell über der Haube vorhandene Bord ein Loch 125mm bohren.
• Den Flansch beim Luftaustritt am Bord oberhalb der Haube mittels Rohr oder Schlauch (Ø 120 mm) anschließen.
• Das Rohr mit geeigneten Rohrschellen fixieren. Das hierzu erforderliche Material wird nicht mitgeliefert.
• Das Luftleitgitter 8 mit Hilfe von 2 der mitgelieferten Schrauben 12e (2,9 × 9,5) beim Austritt der rückzuführenden Luft fixieren.
• Sicherstellen, dass der Aktivkohle-Geruchsfilter vorhanden ist.

ELEKTROANSCHLUSS

• Bei Anschluss der Haube an das Stromnetz muss ein zweipoliger Schalter mit einem Öffnungsweg von mindestens 3 mm zwischengeschaltet werden.
• Nach Montage der Haube muss beim ersten Mal der Auszug energisch geöffnet werden, bis bei Erreichen des Endanschlages ein Klicken zu hören ist.

Bedienfeld

L Beleuchtung: Schaltet die Beleuchtung ein und aus. M Motor: Schaltet den Gebläsemotor ein und aus. V Geschwindigkeit: bestimmt die Gebläsegeschwindigkeit und steuert folgende Geschwindigkeitsstufen:

1. geringste Gebläsestufe, diese Stufe ist für einen ständigen und besonders leisen Luftaustausch bei geringer Kochdunstentwicklung geeignet.
2. mittlere Gebläsestufe, eignet sich aufgrund des guten Verhältnisses zwischen Fördervolumen und Geräuschentwicklung für die meisten Anwendungssituationen.
3. höchste Gebläsestufe, eignet sich für starke Kochdunstentwicklung, auch über längere Zeit hin.

L Beleuchtung: Schaltet die Beleuchtung ein und aus. M Motor: Schaltet den Gebläsemotor ein und aus. V Geschwindigkeit: bestimmt die Gebläsegeschwindigkeit und steuert folgende Geschwindigkeitsstufen:

1. geringste Gebläsestufe, diese Stufe ist für einen ständigen und besonders leisen Luftaustausch bei geringer Kochdunstentwicklung geeignet.
2. mittlere Gebläsestufe, eignet sich aufgrund des guten Verhältnisses zwischen Fördervolumen und Geräuschentwicklung für die meisten Anwendungssituationen.

Fettfilter

REINIGUNG DER METALLFETTFILTER

• Die Filter können im Geschirrspüler gereinigt werden und müssen nach spätestens zwei Monaten Betriebszeit oder, bei besonders intensiver Nutzung, häufiger gereinigt werden.
• Den Wrasenleitschirm herausziehen.
• Die Verriegelung des Fettfilters zuerst nach hinten, dann nach unten herausnehmen.
• Die Filter im Geschirrspüler bei stärkstem Reinigungsprogramm und höchster Temperatur, mindestens 65°C, reinigen und vor dem Wiedereinsetzen trocknen lassen, damit sie nicht knicken. (Eine eventuelle Verfärbung der Filteroberfläche, zu der es im Laufe der Zeit kommen kann, beeinträchtigt die Funktion des Filters keinesfalls.)
• Die Filter wieder einsetzen und darauf achten, dass die Verriegelung sichtbar ist.
• Den Wrasenleitschirm wieder einschieben.

Aktivkohlefilter (Umluftbetrieb)

FILTERWECHSEL

• Die Filter lassen sich nicht reinigen oder regenerieren und müssen spätestens nach vier Monaten Betriebszeit oder, bei besonders intensiver Nutzung, früher ersetzt werden.
• Den Wrasenleitschirm herausziehen. Die Fettfilter entnehmen.
• Die entsprechenden Haken lösen und den gesättigten Aktivkohlefilter entnehmen. Die Fettfilter wieder einsetzen.
• Den Wrasenleitschirm wieder einschieben.

AUSWECHSELN DER LAMPEN

Glühlampen 40W

Die Metallfettfilter entfernen. Die Lampen ausschrauben und durch gleichwertige ersetzen. Die Metallfettfilter wieder montieren.

Beleuchtung

AUSWECHSELN DER LAMPEN

Halogenlampe 20 W

• Vor dem Auswechseln der Lampen, die beiden Schrauben der Lampenhalterung lösen und die Lampenhalterung aus der Dunstabzugshaube ziehen. Die Lampe aus der Halterung nehmen.
• Die Lampe durch eine gleichwertige ersetzen und bei der Remontage darauf achten, dass die beiden Steckerstifte vorschriftsmäßig in die Lampenfassung eingeführt werden.
• Die Lampenhalterung wieder montieren, indem die beiden zuvor entfernten Schrauben wieder angezogen werden.
