Type de produit	Réfrigérateur combiné
Capacité totale	200 litres
Dimensions approximatives	H 145 cm x L 55 cm x P 60 cm
Poids	60 kg
Classe énergétique	A+
Niveau sonore	40 dB
Alimentation électrique	220-240 V
Consommation annuelle d'énergie	300 kWh
Fonctions principales	Réfrigération, congélation, contrôle de la température
Entretien et nettoyage	Nettoyage intérieur régulier, dégivrage manuel
Pièces détachées et réparabilité	Disponibilité de pièces détachées, réparabilité modérée
Sécurité	Système de verrouillage de porte, conformité aux normes de sécurité
Compatibilités	Compatible avec les accessoires standard de réfrigération
Couleur	Blanc

FOIRE AUX QUESTIONS - ZBA7230A ZANUSSI

Pourquoi mon réfrigérateur Zanussi ZBA7230A ne refroidit-il pas correctement ?

Vérifiez que la température est réglée correctement. Assurez-vous également que les bouches d'aération ne sont pas obstruées et que le réfrigérateur n'est pas trop plein.

Comment puis-je dégivrer mon Zanussi ZBA7230A ?

Pour dégivrer, débranchez l'appareil, videz-le, et laissez la glace fondre naturellement. Vous pouvez également utiliser un récipient pour recueillir l'eau de dégivrage.

Quel est le niveau sonore normal pour le Zanussi ZBA7230A ?

Le niveau sonore normal est généralement compris entre 38 et 42 dB. Si vous entendez des bruits inhabituels, cela peut indiquer un problème.

Que faire si la lumière intérieure de mon réfrigérateur ne s'allume pas ?

Vérifiez d'abord l'ampoule et remplacez-la si nécessaire. Assurez-vous également que la porte est correctement fermée et que le réfrigérateur est alimenté en électricité.

Comment nettoyer l'intérieur de mon réfrigérateur Zanussi ZBA7230A ?

Utilisez un mélange d'eau tiède et de bicarbonate de soude pour nettoyer l'intérieur. Évitez d'utiliser des produits abrasifs qui pourraient endommager les surfaces.

Mon réfrigérateur fait un bruit de cliquetis, est-ce normal ?

Un bruit de cliquetis peut être normal, surtout lors du cycle de dégivrage. Si le bruit persiste ou s'intensifie, il est conseillé de contacter un technicien.

Comment régler la température du réfrigérateur Zanussi ZBA7230A ?

Vous pouvez régler la température à l'aide du bouton de contrôle situé à l'intérieur du réfrigérateur. Consultez le manuel pour les réglages spécifiques.

Le réfrigérateur ZBA7230A émet une odeur désagréable, que faire ?

Vérifiez les aliments pour vous assurer qu'il n'y a pas de produits périmés. Nettoyez l'intérieur et utilisez un désodorisant pour réfrigérateur si nécessaire.

Comment puis-je optimiser l'espace de mon réfrigérateur Zanussi ZBA7230A ?

Organisez les aliments par type et utilisez des boîtes de rangement pour maximiser l'espace. Assurez-vous également de ne pas bloquer les bouches d'aération.

MODE D'EMPLOI ZBA7230A ZANUSSI

Koleskab
Koelkast
Refrigerator
Réfrigérateur
Kuhlschrank
Kjoleskap

USER MANUAL

Om sikkerhed 2

Bettening 3

Ibrugtagning 4

Dagligbrug 4

Nytting oplysninger og rad 4

Consignes de sécurité 30

Fonctionnement 32

Premiereutilisation 32

Utilisation quotidienne 32

Conseils utiles 33

Entretien et nettoyage 33

En cas d'anomalie de fonctionnement 34

Ca racteristiques techniques 36

Installation 36

En matière de sauvegarde de I'environnement 39

Sous réserve de modifications

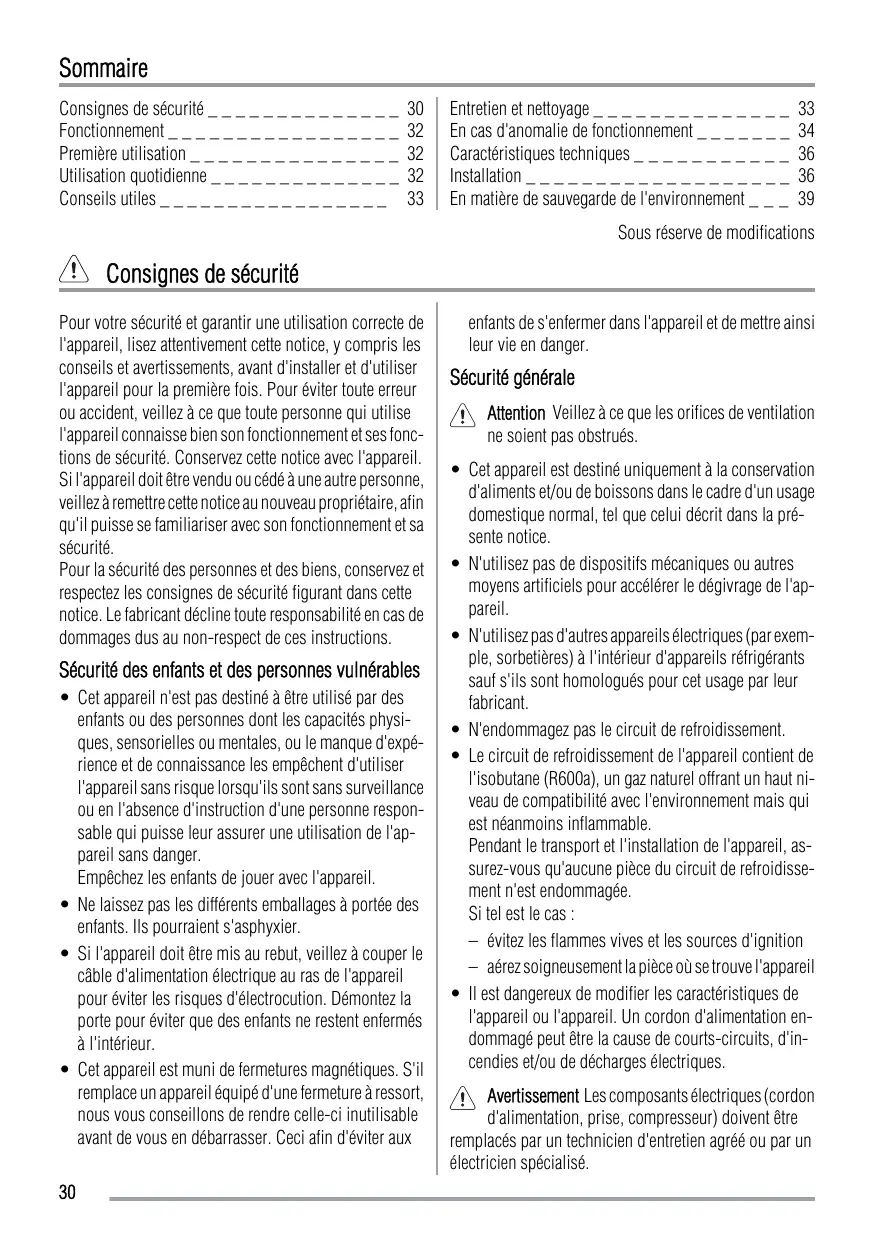

Consignes de sécurité

Pour votre sécurité et garantir une utilisation correcte de l'appareil, liquez attentivement cette notice, y compris les consels et avertissements, avant d'installer et d'utiliser l'appareil pour la première fois. Pour éviter toute erreur ou accident, veilles à ce que toute personne qui utilise l'appareil connaissée bien son fonctionnement et ses fonctions de sécurité. Conservez cette notice avec l'appareil. Si l'appareil doit être vendu ou cédé à une autre personne, veilles à remettre cette notice au nouveau propriétaire, afin qu'il puisse se familiariser avec son fonctionnement et sa sécurité.

Pour la sécurité des personnes et des biens, conservez et respectez les consignes de sécurité figurant dans cette notice. Le fabricant decline toute responsabilité en cas de dommages dus au non-respect de ces instructions.

Sécurité des enfants et des personnes vulnérables

• Cet apparéil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissance les empêchent d'utiliser l' apparéil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une'utilisation de l' apparéil sans danger.

Empêchez les enfants de jouer avec l'appareil.

• Ne laïsez pas les différents emballages à portée des enfants. Ils pourraient s'asphyxier.
• Si l'appareil doit être mis au rebut, veillez à couper le cable d'alimentation électrique au ras de l'appareil pour éviter les risques d'électrocution. Démontez la porte pour éviter que des enfants ne restent enfermés à l'intérieur.
• Cet apparéil est muni de fermétures magnétiques. S'il remplace un apparéil équipé d'une ferméture à ressort, nous vous conseillons de rendre celle-ci inutilisable avant de vous en débarrasser. Ceci afin d'éviter aux

enfants de s'enfermer dans l'appareil et demettre ainsi leur vie en danger.

Sécurité générale

Attention Veiliez à ce que les orifices de ventilation ne soient pas obstrués.

• Cet apparéil est destiné uniquement à la conservation d'aliments et/ou de boissons dans le cadre d'un usage domestique normal, tel que celui décrit dans la première notice.
• N'utilise pas de dispositifs mécaniques ou autres moyens artificiens pour accélérer le dégivrage de l'appareil.
• N'utilise pas d'autres appareils électriques (par exemple, sorbetières) à l'intérieur d'appareils réfrigerants sauf s'ils sont homologues pour cet usage par leur fabricant.
• N'endommagez pas le circuit de refroidissement.
• Le circuit de refroidissement de l'appareil contient de l'isobutane (R600a), un gaz naturel offrant un haut niveau de compatibilité avec l'environnement mais qui est néanmoins inflammable.

Pendant le transport et l'installation de l'appareil, assurez-vous qu'aucune piece du circuit de refroidissement n'est endommagée.

Si tel est le cas :

• évitez les flammes vives et les sources d'ignition

• aéré soigneusement la pierce où se trouve l'appareil

• Il est dangereux de modifier les caractéristiques de l'appareil ou l'appareil. Un cordon d'alimentation endommagé peut être la cause de courts-circuits, d'in-cendies et/ou de décharges électriques.

Avertissement Les composants électriques (cordon d'alimentation, prise, comprateur) doivent être placés par un technicien d'entretien/agree ou par un technician spécialisé.

1. Ne branche pas le cordon d'alimentation à une rallonge.
2. Assurez-vous que la prise n'est pas écrasée ou endommagée par l'arrière de l'appareil. Une prise de courant endommagée peut s'échauffer et provoquer un incendie.
3. Assurez-vous de pouvoir acceder à la prise secteur de l'appareil.
4. Ne tirez pas sur le cordon d'alimentation.
5. Si la fiche du cordon d'alimentation est desserrée, ne la branche pas sur la prise murale. Risque d'électrocution ou d'incendie.

6. N'utilise pas l'appareil si le diffuseur de I'ampoule d'éclairage n'est pasprésent ^10 pour l'éclairage interieur.

7. Cet apparéil est lourd. Faites attention lors de son déplacement.

8. Ne touchez pas les produits congelésSORTANT du con-gélateur avec les mains humides car ceci peut provo-quer des abrasions ou des brûlures cutanées.
9. Évitez les expositions prolongées de l'appareil aux rayons solaires.

Utilisation quotidienne

• Ne posez pas d'éléments chauds sur les parties en plastique de l'appareil
• Ne stockez pas de gaz et de liquides inflammables dans l'appareil (risque d'explosion).
• Respectez scrupuleusement les conseils de conservation disponibles par le fabricant de l'appareil Consultez les instructions respectives

Entretien et nettoyage

• Avant toute opération de nettoyage, mettez l'appareil à l'arrêt et débranchez-le électriquement.
• N'utilise pas d'objets métalliques pour nettoyer l'appareil.
• Contrôle régulierement l'orifice d'évacuation de l'eau de dégivrage dans le compartment réfrigerateur Nétoyez-le, si besoin. Si l'orifice est bouché, l'eau s'écoulée en bas de l'appareil

Installation

Important Avant de procéder au branchement électrique, respectez scrupuleusement les instructions fournies dans cette notice.

10) Si le diffuseur est prévu
11) Si un branchement sur le réseau d'eau est prévu

• Deballez l'appareil et vérifie qu'il n'est pas endomagé. Ne branchez pas l'appareil s'il est endommagé. Signalez immédiatement au revendeur de l'appareil les dommages constatés. Dans ce cas, gardez l'emballage.
• Il est conseilé d'attendre au moins quatre heures avant de brancher l'appareil pour que le circuit frigorifique soit stabilisé.
• Veiliez à ce que l'air circule librement autour de l'appareil pour éviter qu'il ne surchauffe. Pour assurer une ventilation suffisante, respectez les instructions de la notice (chapitre Installation).
• Placez l'appareil dos au mur pour éviter tout contact avec le compréseur et le condenseur (risque de brû-lure).
• Placez de préférence votre apparéil loin d'une source de chaleur (chauffage, cuisson ou rayons solaires trop intensés).
  Assurez-vous que la prise murale reste accessible après l'installation de l'appareil.
• Branchez à l'alimentation en eau potable uniquement. 11)

Maintenance

• Les branchements electriques nécessaires à l'entretien de l'appareil doivent être réalisés par un électricien qualifié ou une personne compétente.
• Cet apparéil ne doit être entretenu et réparé que par un Service après-vente autorisé, exclusivement avec des pièces d'origine.

Protection de l'environnement

Le système frigorifique et l'isolement de votre apparéil ne contiennent pas de C.F.C. contribuant ainsi à préserver l'environnement. L' apparéil ne doit pas être mis au rebut avec les ordures menagères et les déchets urbains. La mousse d'isolement contient des gaz inflammables : l' apparéil sera mis au rebut conformément aux règlements applicables disponibles auprès des autorités locales. Veillez à ne pas déterminer les circuits frigorifiques, notamment au niveau du condenseur. Les matérielaux utilisés dans cet apparéil identifiés par le symbole sont recyclables.

Mise en fonctionnement

Branchez l'appareil sur une prise murale.

Tournez le bouton du thermostat dans le sens des aiguilles d'une montre sur une position moyenne.

Mise à l'arret

Pourmettre à l'arretl'appareil,tournez le bouton du thermostat sur la position "0".

Réglage de la température

La température est régée automatiquement.

Pour faire fonctionner l'appareil, procedez comme suit :

• tournez le bouton du thermostat vers le bas pour obtenir un réglage de froid minimum.
• tournez le bouton du thermostat vers le haut pour obtenir un réglage de froid maximum.

Uneposition moyenneestla plus indiquee.

Toutefois, le réglage doit être choisi en tenant compte du fait que la température à l'intérieur de l'appareil dépend de plusieurs facteurs :

• la température ambiente
• la fréquence d'ouverture de la porte
• la quantité de denrées stockées
• l'emplacement de l'appareil.

Important Si le thermostat est reglé sur la position de froid maximum, lorsque la tempête ambiente est élevée et que l'appareil est plein, il est possible que le compresseur fonctionne en régime continu. Dans ce cas, il y a un risque de formation excessive de givre sur la paroi postérieure à l'intérieur de l'appareil. Pour éviter cet inconvenient, placez le thermostat sur une tempête plus élevée de façon à permettre un dégivrage automatique et, par conséquent, des économies de courant.

Première utilisation

Nettoyage interieur

Avant d'utiliser l'appareil pour la première fois, nettoyez l'intérieur et tous les accessoires internes avec de l'eau tiède savonnexe pour supprimer l'odeur caractéristique du "neuf" puis séchez soigneusement.

Utilisation quotidienne

Important N'utilise pas de produits abrasifs, poudre à recycler, éponge métallique pour ne pas abimer la finition.

Clayettes amovibles

Les parois du réfrigerateur sont équipées d'une série de glissières pour que les clayettes puisent être placées en fonction des besoins.

Emplacement des balconnets de la porte

En fonction de la taille des emballages des alimentés conservés, les balconnets de la porte peuvent être positionnés à différentes hauteurs.

Tirez progressively dans le sens des flèches pour les dégager, puis re-positionné-les selon les besoin.

Conseils pour l'économie d'énergie

• N'ouvre pas la porte trop souvent ou plus longtemps que nécessaire.
• Si la température ambiente est élevée, le dispositif de réglage de température est sur la position de froid maximum et l'appareil est plein : il est possible que le comprésur fonctionne en régime continu, d'ou un risque de formation excessive de givre sur l'évaporateur. Pour éviter ceci, modifier la position du dispositif de réglage de température de façon à atteoir des périodes d'arrêt du comprésur et ainsi permettre un dégivrage automatique, d'ou des économies d'énergie.

Conseils pour la réfrigération de denrées fraîches

Pour obtenir les valeurs performances possibles :

n'introduisez pas d'aliments encore chauds ou de liquides en evaporation dans le réfrigerateur
- couvre ou enveloppez soigneusement les aliments, surtout s'ils sont aromatiques
- placez les alimentents pour que l'air puisse circuler librement ajuster

Entretien et nettoyage

Attention débrancher l'appareil avant toute opération d'entretien.
Cet apparéil contient des hydrocarbures dans son circuit réfrigérant : l'entretien et la recharge ne doit donc être effectés que par du personnel autorisé.

Nettoyage periodique

Cet apparéil doit être nettoyé régulièrement :

• nettoyez l'intérieur et tous les accessoires avec de l'eau tiède savonneuse.
• vérifie régulierement les joints de porte et nettoyezles en les essuyant pour éviter toute accumulation de déchets.
• rincez et séchez soigneusement.

Important Ne pas tirer, déplacer ou endommager les tuyaux et/ou cables qui se trouvent à l'intérieur de l'appareil.

Ne JAMAIS utiliser de produits abrasifs ou caustiques ni d'éponges avec gratoir pour nettoyer l'intérieur de façon à ne pas l'abîmer et laisser de fortes odeurs.

Conseils pour la réfrigération

Conseils utiles :

Viande (tous les types) : enveloppez-la dans des sachets en plastique et placez-la sur la tablette en verre au-dessus du bac à légumes.

La période de conservation est de 1 à 2 jours au maximum. Aliments cuits, plats froids, etc.: placez-les bien couverts sur une clayette.

Fruits et légumes : placez-les une fois nettoyés dans le(s) bac(s) à légumes fourni(s).

Beurre et fromage: place-les dans des recipients étanches spéciaux ou enveloppez les soigneusement dans des feuilles d'aluminium ou de polyéthylène, pour emmagasiner le moins d'air possible.

Lait en bouteille: bouchez-le et placez-le dans le balconnet de la contreporte réservé aux bouteilles.

Bananes, pommes de terre, oignons et ail ne se conserv. vent pas au refrigerateur, s'ils ne sont pas correctement emballés.

Nettoyer le condenseur (grille noire) et le compresseur situés à l'arrière de l'appareil avec une Brosse ou un aspirateur. Cette opération améliore les performances de l'appareil et permet des économies d'énergie.

Important Attention à ne pas endommager le système de réfrigération.

De nombreux détergents pour la cuisine recommendés par les fabricants contiennent des produits chimiques qui peuvent attaquer/endommager les pieces en plastique utilisées dans cet apparéil. Il est par conséquent recommandé d'utiliser seulement de l'eau chaude additionné d'un peu de savon liquide pour nettoyer la carroserie de l' apparéil.

Après le nettoyage, rebranchez l'appareil.

Dégivrage du réfrigérateur

Le givre est automatiquement éliminé de l'évaporateur du compartment réfrigérateur à chaque arrêt du comprisseur, en cours d'utilisation normale. L'eau de dégivrage est collectée dans un recipient spécial situé à l'arrière de l'appareil, au-dessus du compresseur, d'où elle s'évapore.

Il est important de nettoyer régulièrement l'orifice d'écoulement de la gouttière d'évacuation de l'eau de dégivrage située au milieu du compartment réfrigérateur pour empêcher l'eau de déborder et de couler sur les alimentés qui se trouvent à l'intérieur. Nettoyez l'orifice d'écoulement de l'eau de dégivrage avec le bâttonnet spécial se trouvant déjà dans l'orifice.

En cas d'absence prolongée ou de non-utilisation

Prenez les précautions suivantes :

- débranchez l'appareil

retirez tous les alimentes
- dégivrez 12)et nettoyez l'appareil et tous les accessoires
- laissez la porte/les portes entrouverte(s) pour prévenir la formation d'odeurs désagréables.

Si, toutefois, vous n'avoce pas la possibilité de débrancher et vider l'appareil, faites vérifier régulierement son bon fonctionnement pour éviter la détérioration des alimentés en cas de panne de courant.

En cas d'anomalie de fonctionnement

Avertissement Avant de résoudre les problèmes, débranchez l'appareil.

La résolution des problèmes, non mentionnés dans le present manuel, doit être exclusivement confiée à un électricien qualifié ou une personne compétente.

Important Certains bruits pendant le fonctionnement (compresseur, système réfrigérant) sont normaux.

Anomalie	Cause possible	Remède
L'appareil ne fonctionne pas.L'ampoule ne fonctionne pas.	L'appareil est à l'arrêt.	Mettez l'appareil en fonctionnement.
	La fiche n'est pas correctement branche sur la prise de courant.	Branchez correctement la fiche sur la prise de courant.
	Le courant n'arrive pas à l'appareil. La prise de courant n'est pas alimentée.	Branchez un autre appareil électrique sur la prise de courant.Faites appel à un électricien qualifié.
L'ampoule ne fonctionne pas.	L'ampoule est en mode veille.	Ouvrez et fermez la porte.
	L'ampoule est défectueuse.	Consultez le paragraphe "Remplacement de l'ampoule".
Le comprésur fonctionne en permanence.	La température n'est pas correctement régliée.	Sélectionnez une température plus élevée.
	La porte n'est pas correctement fa-mée.	Consultez le paragraphe "Fermeture de la porte".
	La porte a été ouverte trop souvent.	Ne laissez pas la porte ouverte plus longtemps que nécessaire.

12) si CTLa est prevu.

Anomalie	Cause possible	Remède
	La température du produit est trop élevée.	Laissez le produit revenir à température ambiente avant de le ranger dans l'ap-hareil.
	La température ambiente est trop élevée.	Réduisez la température ambiente.
De l'eau s'écoule sur la plaque arrrière du compartment réfrigéréur.	Pendant le dégivrage automatique, le givre fond sur la plaque arrrière.	Ce phénomène est normal.
De l'eau s'écoule dans le com-partiment réfrigéréur.	La gouttière d'évacuation de l'eau de dégivrage est obstruée.	Nettoyez la gouttière d'évacuation.
	Des produits empêchent l'eau de s'écouler dans le réservoir d'eau.	Assurez-vous que les produits ne tou-chent pas la plaque arrrière.
De l'eau coule sur le sol.	L'eau de dégivrage ne s'écoupe pas dans le plateau d'évaporation situé au-dessus du compresseur.	Fixez la gouttière d'évacuation de l'eau au plateau d'évaporation.
La température à l'intérieur de l'appareil est trop basse.	La température n'est pas correctement régliée.	Sélectionnez une température plus élevée.
La température à l'intérieur de l'appareil est trop élevé.	La température n'est pas correctement régliée.	Sélectionnez une température plus bas-se.
	La porte n'est pas correctement fer-mée.	Consultez le paragraphe "Fermeture de la porte".
	La température du produit est trop élevée.	Laissez le produit revenir à température ambiente avant de le ranger dans l'ap-hareil.
	Trop de produits ont été introduits si-multanément.	Introduisez moins de produits en même temps.
	L'air froid ne circule pas dans l'appareil.	Assurez-vous que l'air froid circule dans l'appareil.

Remplacement de l'ampoule

Attention Debranchez l'appareil du secteur.

1. Retirez la vis du dif- fuseur.
2. Retirez le diffuseur (voir l'illustration).
3. Remplacez l'am-poule par un modèlesemblable dememe puissance (la puissance maxi-male est indiquee sur le diffuseur).

1. Installez le diffuseur.
2. Serrez la vis du diffuseur.
3. Branchez l'appareil sur le secteur.
4. Ouvrez la porte. Vérifiez que l'ampoule s'allume.

Fermetre de la porte

1. Nettoyez les joints de la porte.
2. Si nécessaire, ajustez la porte. Consultez le paragraphe "Installation".
3. Si nécessaire, remplacez les joints défectueux. Contactez le Service Àpre-venture.

Dimensions de la niche d'encastre-ment
	Hauteur	1225 mm
	Largeur	560 mm
	Profondeur	550 mm

Les données techniques figurent sur la plaque signalétique située sur le côte gauche à l'intérieur de l'appareil et sur l'étiquette d'énergie.

Installation

Attention Pour votre sécurité et le bon fonctionnement de l'appareil, veuilles dire attentivement les "Consignes de sécurité" avant d'instructor l'appareil.

Emplacement

Installez cet apparéil à un endroit où la température ambiente correspond à la classe climatique indiquée sur la plaque signalétique de l' apparéil :

Classe climatique	Température ambiente
SN	+10 à + 32 °C
N	+16 à + 32 °C
ST	+16 à + 38 °C
T	+16 à + 43 °C

Branchement electrique

Contrôlez, avant de brancher l'appareil, si la tension et la fréquence indiquées sur la plaque signalétique correspondant à celles de votre réseau.

L'appareil doit être relié à la terre. La fiche du cable d'alimentation compte un logement pour mise à la terre. Si la prise de courant murale n'est pas mise à la terre, branchez l'appareil sur une prise de terre conformément aux normes en vigueur, en demandant conseil à un électricien qualifié.

Le fabricant decline toute responsabilité en cas d'incident suite au non-respect des consignes de sécurité sus-mentationnes.

Cet apparéil est conforme aux directives communautaires.

Réversibilité de la porte

Le sens d'ouverture de la porte est orienté vers la droite. Si vous souhaitez modifier le sens d'ouverture de la porte (vers la gauche), effectuez les opérations suivantes avant d'installer définitivement l'appareil :

• Desserrez la goupille supérieure et retirez l'entretoise.
• Retirez la goupille supérieure.

• Enlevez la porte.
• Desserrez la goupille inférieure.

Sur le côte opposé :

• Installé la goupille inférieure.
• Installez la porte.
• Serrez l'entretoise et la goupille supérieure.

Conditions requises en matière de circulation d'air

Veillez a garantir une circulation d'air suffisante à l'arriere de l'appareil.

Installation de l'appareil

Attention Veiliez à ce que le cordon d'alimentation soit accessible après avoir installe l'appareil.

Procedez comme suit :

Insérez l'appareil dans le meuble d'encastrement. Poussez l'appareil dans le sens indiqué par les flèches (1) jusqu'à ce que le cache de l'ouverture supérieure s'aligne par rapport au meuble de cuisine. Vérifiez que la distance entre l'appareil et le rebord avant du placard est de 44 mm. Poussez l'appareil dans le sens indiqué par les flèches (2) contre le placard, du côté opposé à la charnière. Assurez-vous qu'il y a un écart de 4 mm entre l'appareil et le placard.

Réglez la position de l'appareil dans le meuble d'encastrement.

Le cache de la charnière inférieure (disponible dans le sachet des accessoires) garantit une distance correcte entre l'appareil et le meuble.

Ouvrez la porte. Installé le cache de la charnière inférieure.

Fixez l'appareil au meuble d'encastrement à l'aide de 4 vis.

Poussez la bande isolante entre l'appareil et le meuble adjacent.

Retirez la piece du cache charnière (E). Veillez à enlever la partie DX, s'il s'agit de la charnière de droite, la partie SX pour la charnière de gauche.

Fixez les caches (C, D) aux pattes et dans les trous des charnières.

Fixez les caches (E) à la charnière.

Detached les pieces (Ha), (Hb), (Hc) et (Hd).

Installez la pierce (Ha) sur la face interieure du meuble de cuisine.

Poussez la pierce (Hc) sur la pierce (Ha).

Ouvre la porte de l'appareil et celle du meuble à 90^ environ.

Introduisez la petite équerre (Hb) dans le guide (Ha). Tenez ensemble la porte de l'appareil et celle du meuble et marquez la position des troux.

Enlevez les supports et marquez le repere avec le clou (K) à 8 mm du bord externe de la porte.

Placez à nouveau la petite équerre sur le guide et fixeze-la à l'aide des vis fournies.
Alignez la portedu meuble de cuisine et la portede l'appareil en ajustant la pièce Hb.

Appuyez la piece (Hd) sur la piece (Hb).

Vérifiez enfin que :

• Toutes les vis sont serrées.
• La bande isolante magnétique est fermement fixée à l'armoire.

Important Si la température à l'intérieur de la piece est trop BASSE (en hiver, par exemple), il se peut que le joint n'adhère pas parfaitement. Inversément, si la température ambiente augmente, le joint se dilate.

En matière de sauvegarde de l'environnement

Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traite comme dechet menager. Il doit etre remis au point de collecte dedieda et cet effet (collecte et recyclage du materiel electrique et electronique).

En procédant à la mise au rebut de l'appareil dans les régles de l'art, nous préservons l'environnement et notre

sécurities, s'assurant ainsi que les déchets seronttraités dans des conditions optimum.

Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

Vouss pouvez commander des accessoires, consommables et pieces détachées via notre magasin online sur:

www.zanussi.be
